Что такое тепловой аккумулятор для систем отопления: функциональные особенности, специфика применения и способы установки

Где применяется аккумулятор тепла и как он устроен

Накопитель тепловой энергии — это не что иное, как утепленный железный бак с патрубками для подключения магистралей водяного отопления. Буферная емкость выполняет 2 функции: накапливает избытки теплоты и обогревает дом в периоды, когда котел бездействует. Теплоаккумулятор замещает отопительный агрегат в 2 случаях:

  1. При обогреве жилища печью с водяным контуром либо котлом, сжигающим твердое топливо. Накопительная емкость работает для отопления ночью, после прогорания дров или угля. Благодаря этому домовладелец спокойно отдыхает, а не бегает в котельную. Это комфортно.
  2. Когда источником тепла служит электрокотел, а учет потребления электричества ведется многотарифным счетчиком. Энергия по ночному тарифу обходится вдвое дешевле, поэтому днем работу системы отопления полностью обеспечивает тепловой аккумулятор. Это экономично.


Слева на фото – буферный резервуар 400 литров фирмы Drazice, справа – электрокотел Kospel в комплекте с накопителем горячей воды

Аккумуляторный бак, заполненный теплоносителем, действует по простому принципу. Пока обогревом помещений занимается теплогенератор, вода в емкости нагревается до максимальной температуры 80—90 °С (теплоаккумулятор заряжается). После отключения котла к радиаторам начинает подаваться горячий теплоноситель из накопительного бака, обеспечивающего отопление дома в течение определенного времени (тепловая батарея разряжается). Длительность работы зависит от объема резервуара и температуры воздуха на улице.


Как устроен аккумулятор тепла заводского изготовления

Простейшая аккумулирующая емкость для воды заводского изготовления, показанная на схеме, состоит из таких элементов:

  • основной резервуар цилиндрической формы, сделанный из углеродистой либо нержавеющей стали;
  • теплоизоляционный слой толщиной 50—100 мм в зависимости от применяемого утеплителя;
  • внешняя обшивка – тонкий окрашенный металл или полимерный чехол;
  • присоединительные штуцера, врезанные в основную емкость;
  • погружные гильзы для установки термометра и манометра.

Дорогие агрегаты

В раздел дорогих агрегатов попали те, чья стоимость превышает 100000 руб., как правило, они имеют все дополнительные функции обеспечивающие нужную работу систем отопления.

Electric boiler Heat Tank

Данная модель относится к промышленным, вмещает в себя порядка 1500 литров воды и позволяет поддерживать температуру от +35 до +85 градусов. Подходит для работы совместно с газовыми и твердотопливными котлами. Тэна мощностью в 30 кВт позволяет использовать электрическую энергию в качестве запасного источника питания. Контейнер выполнен из нержавеющей стали и имеет теплоизоляцию в 25 мм, а также дополнительную защиту в виде нейлонового чехла, который предохраняет от появления коррозии. Небольшие габариты (диаметр 1 м, высота 2 м) позволяют с легкостью размещать прибор в нужном месте, а расположение патрубков позволяют с легкостью подключить модель. По желанию можно установить трубчатый теплообменник, тем самым увеличить мощность ТЭНа до 150 кВт.

Electric boiler Heat Tank
Достоинства:

  • имеет точные настройки термостата;
  • плавно регулируется;
  • есть автоматический выключатель ТЭН;
  • прогревается меньше чем за 3 часа;
  • есть предохранительный клапан;
  • давление в 0,6 атмосфер.

Недостатки:

  • цена;
  • не подойдет для использования технической воды.

Oso Accu АS

Довольно компактная модель Oso Accu АS, имеет объем в 100 литров и подходит для работы с солнечными коллекторами или небольшими тепловыми насосами. Внутренняя часть емкости выполнена из нержавеющей стали, а сама конструкция выдерживает давление в 9 атмосфер. Набольшие размеры 45 на 45 см, позволяют устанавливать прибор в любом месте помещения и с легкостью произвести простую стыковку с обвязкой. Модель продается без теплоизоляции и позволяет самостоятельно выбрать и установить подходящий уровень защиты предотвращающий тепловые потери. Максимальную безопасность в случае выхода источника из строя, обеспечивает полная нагрузка на наконечник.

Oso Accu АS
Достоинства:

  • устройство выполнено в современном дизайне;
  • имеет высокую устойчивость к коррозии;
  • подводка расположена с боку;
  • эффективность;
  • ТЭН встроен;
  • предусмотрены двойные соединения.

Недостатки:

  • высокая цена;
  • нет теплообменников.

S-Tank Hfwt DUO -1000

Тепловой аккумулятор S-Tank Hfwt DUO-1000 подойдет для использования как в жилом помещении, так и в небольшом промышленном. Объем бака достигает 1000 литров и оснащен двумя спиралевидными теплообменниками из нержавейки. Модель комплектуется с солнечными коллекторами, котлами работающими на природном газе или твердом топливе, а также с тепловыми насосами. Змеевик расположенный в  нижней части бака подключается к источнику обогрева, вода, проходящая по змеевику сверху, прогревается до температуры на 2 градуса ниже, чем жидкость, накопленная в самом баке. В пользовании владельцев регулярно находится порядка 1000 литров горячей воды. В комплекте с агрегатом идет теплоизоляционный кожух, выполненный из гибкого пенополиуретана и полиэфира. Рабочее давление в теплообменнике может достигать 6 атмосфер.

S-Tank Hfwt DUO -1000
Достоинства:

  • самая высокая температура нагрева достигает 95 градусов;
  • повышенная устойчивость к воздействию коррозии;
  • в данной модели в качестве теплоносителя можно использовать водногликовые растворы;
  • гарантийный срок от производителя равен 5 годам;
  • устойчивая конструкция.

Недостатки:

цена.

Drazice Nado 300/20 v6

Отличный агрегат, имеющий два теплообменника, один из которых предназначен для нагрева 20 литров технической жидкости, а второй — для состыковки с солнечным коллектором. Drazice Nado 300/20 v6 объемом в 300 литров внутри покрыт эмалью, максимальная температура нагрева достигает 110 градусов. В комплекте идут два патрубка для ввинчиваемых нагревателей жидкости, работающих от электросети. Необходимый уровень тепла поддерживается за счет установленной теплоизоляции в виде слоя полиуретана и съемного кожуха. Сосуд окрашен специальной устойчивой к жару краской, благодаря которой, обеспечивается высокий уровень защиты от ржавчины.

Drazice Nado 300/20 v6
Достоинства:

  • змеевик располагается по всей длине емкости, что повышает теплоотдачу;
  • размеры настолько компакты, что позволяют монтировать его даже в небольшом помещении;
  • изоляционный материал представлен в отдельной упаковке;
  • удачно расположены патрубки.

Недостатки:

стоимость.

Решаем проблему конденсата

Логичное решение проблемы слишком холодной воды на обратке — добавить горячую с подачи. Реализуется это при помощи перемычки и установленного на отводе регулируемого трехходового смесительного клапана. Клапан должен быть смесительного типа: при достижении выставленной температуры, он плавно начинает сдвигать клапана в двух подключенных трубах. Таким образом получается постепенное и плавное изменение температуры.

Обвязка теплоаккумулятора: добавочный контур для подмеса теплой воды в обратку

Холодная вода в обратном трубопроводе появляется в нескольких случаях: при разгоне котла, когда вода в теплоаккумуляторе сильно остыла (после простоя), а котел в работе. Давайте рассмотрим, как работает эта схема подключения аккумулятора тепла в обоих случаях. Движение теплоносителя показано на иллюстрациях ниже.

Пока котел не разогрелся, теплоноситель совсем холодный. В этом случае трехходовой клапан перекрывает поток теплоносителя на ТА и он движется по малому кругу (рисунок внизу, верхняя левая картинка). Прогрев происходит быстро, так как воды мало, время, образования конденсата минимально. На рисунке принято, что трехходовой клапан настроен на 55°C. Пока вода в малом круге не достигнет этой температуры, она так и циркулирует в нем.

Когда теплоноситель в малом кольце разогревается до 55°C, клапан сдвигает заслонки, включается в работу теплоаккумулятор для отопления. В этом случае одновременно идут три потока (правый рисунок в верхнем ряду):

  • малый, как на первой картинке;
  • часть теплоносителя идет на ТА через клапан;
  • из ТА по обратке, через клапан, на насос и в теплообменник котла (третий круг).

В таком положении все находится до тех пор, пока теплоноситель в баке не прогреется до выставленной температуры (в данном случае до 55°C).

Как работает трехходовой смесительный клапан в схеме с ТА

Когда температура в баке достигает 55°C, трехходовой клапан отсекает подмес. Жидкость движется по большому кругу (нижний рисунок):

  • подача — не заходя на клапан — в ТА;
  • обратный поток — через клапан, на насос, в котел.

В таком состоянии все работает до тех пор, пока горит топливо. Чтобы обвязка теплоаккумулятора была завершенной, добавим контролирующие элементы — в трубопровод подачи устанавливается группа безопасности: манометр, предохранительный (аварийный) клапан сброса давления, автоматический воздухоотводчик. Для установки аварийного клапана, в некоторых котлах есть специальные штуцера. В противном случае аварийный клапан ставят с остальными компонентами сразу на выходе котла — до первого ответвления.

Окончательный вид обвязки ТА со стороны котла (группа безопасности не нарисована, стоит на подаче после котла)

Еще устанавливается расширительный бак мембранного типа. Он будет принимать в себя лишнюю воду по мере расширения (при нагреве жидкости увеличиваются в объеме). Теплоаккумулятор для отопления к котлу мы подключили. На этом обвязка теплоаккумулятора со стороны котла окончена.

Принцип действия теплоаккумуляторов

Если установить в доме твердотопливный котел, возникнет суровая необходимость в регулярном подкладывании все новых порций дров. Все дело в ограниченном объеме камеры сгорания – она не может вместить в себя безлимитное количество поленьев. Да и систем их автоматической подачи еще не придумали, если не брать в расчет пеллетные котлы с автоматикой. Иными словами, за работой системы отопления придется следить самостоятельно.

Максимальную мощность данные котлы развивают в тот момент, когда в них весело полыхают дрова. В этот момент они дают много лишней энергии, поэтому пользователи дозируют дрова аккуратно, подкладывая их по одному полену. В противном случае в доме будет слишком жарко. Ничего хорошего в этом нет, так как из-за этого возрастает количество подходов, и без того высокое. Проблема решается с помощью теплоаккумулятора.

Тепловой аккумулятор для отопления представляет собой аккумулирующую емкость, в которой накапливается горячий теплоноситель. Причем в контур отопления энергия отдается строго дозировано, что обеспечивает стабильность температуры. За счет этого домочадцы избавляются от температурных колебаний и частых подходов для закладки дров. Аккумулирующие баки способны накапливать излишки тепловой энергии и плавно отдавать их в отопительные контуры.

Попробуем объяснить принцип работы на пальцах:

Простота конструкции термоаккумулятора не только повышает надежность агрегата, но и упрощает ремонт и плановое обслуживание.

  • Установленный в системе отопления с теплоаккумулятором отопительный котел загружается дровами и производит большое количество тепловой энергии;
  • Полученная энергия направляется в тепловую батарею и накапливается там;
  • Одновременно с этим, с помощью теплообменника, происходит забор тепла для системы отопления.

Буферный бак для отопления (он же теплоаккумулятор) работает в двух режимах – накопление и отдача. При этом мощность котла может превышать необходимую тепловую мощность для обогрева жилища. Пока в топке будут гореть дрова, будет происходить накопление тепла в термоаккумуляторе. После того как поленья потухнут, энергия еще долго будет забираться из аккумулятора.

Примерно так же устроены аккумуляторы тепла Лежебока для парников и теплиц – днем они накапливают тепло от солнца, а ночью отдают его, согревая растения и препятствуя их замерзанию. Только выглядят они несколько по-другому.

Теплоаккумуляторы для систем отопления необходимы и в том случае, если в качестве источника тепла используются солнечные батареи или тепловые насосы. Те же батареи не могут давать тепло круглосуточно, так как в темное время суток их эффективность падает до нуля. В светлое время дня они будут не только отапливать дом, но и накапливать тепловую энергию в накопительном баке.

Теплоаккумуляторы могут пригодиться при использовании электрических котлов. Такая схема оправдывает себя на двухтарифной системе оплаты. В этом случае система настраивается так, чтобы в ночное время происходило накопление тепла, а в дневное начиналась ее отдача. Благодаря этому у потребителей появляется возможность сэкономить деньги на потреблении электроэнергии.

Принцип работы

Принцип работы такого устройства, как тепловой аккумулятор для отопления, основывается на применении высокой теплоемкости воды. К верхнему патрубку на баке подключается трубопровод котла, который подает горячую воду. К нижнему подключается отводящий из бака холодную воду циркуляционным насосом. Так, горячая вода подается из котла в бак, а холодная – возвращается в котел. Насос отбирает из нижней части бака холодную воду до того момента, как весь бак не заполнится горячей водой.

Чем более будет объем вашего бака и мощность отопительной системы, тем это время будет более. Накопители тепла для отопления должны быть такого объема, чтоб его хватило для аккумулирования тепла, которое выделяется при сгорании разовой загрузки топлива.

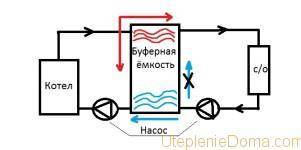

Принципиальная схема системы отопления с теплоаккумулятором

На второй нижний патрубок бака ставится обратный трубопровод системы отопления, при помощи насоса холодная вода из системы идет в бак. Холодная вода является более тяжелой, чем горячая, поэтому она остается внизу, а при наполнении ею бака она вытесняет горячую воду наверх в трубопровод отопительной системы. И пока холодная вода не наполнит весь объем бака, в систему будет идти только горячая вода.

Теплоаккумуляторы для отопления могут быть с термоизоляцией и без нее. Также в зависимости от того, какая модель и схема отопления с теплоаккумулятором, в баке может быть один или несколько встроенных змеевиков-теплообменников, сделанных из черной стали. Схема отопления с тепловым аккумулятором может быть и с встроенным резервуаром для воды (внутренний бойлер) для снабжения горячей водой.

Теплоаккумулятор с изоляцией

Варианты расположения патрубков тоже могут быть различными. Если не спускать воду и не опускать того, чтоб в систему проникал воздух, срок службы может быть неограниченным.

Системы многоконтурного отопления с теплоаккумуляторами

Еще одно неоспоримое достоинство бака накопления – это потенциальная возможность эксплуатировать его как гидрострелку.

Подобная функция является очень нужной, так как ввиду того, что корпус бака оснащен как минимум четырьмя патрубками, появляется возможность отбирать теплоноситель с нужной температурой на том или ином уровне накопительного бака. Это даст возможность оборудовать качественный контур с высокой температурой, оборудованный радиаторами, а также отопление с низкими температурами, как, например, в теплом полу.

Однако не стоит забывать и о насосах, имеющих схемы контроля нагрева, поскольку температура на разных уровнях накопительного резервуара в разное время суток, как известно, отличается. При этом функция патрубков не сводится исключительно к отводам для отопительных контуров. Сразу несколько систем котлов, оборудованных по разному типу, можно подключить к одному аккумулятору отопления.

Как рассчитать объем ТА

Чтобы теплоаккумулятор для отопления выполнял свои функции, надо правильно выбрать его объем. Есть несколько методик:

  • по отапливаемой площади;
  • по мощности котла;
  • по запасу времени.

Большая часть методов основана на опыте использования. По этой причине существует «вилка» в рекомендациях. Например, от 35 до 50 литров на квадратный метр отапливаемой площади

Как конкретно определить цифру? Стоит принять во внимание регион проживания и степень утепления дома. Если живете в регионе с не самой суровой зимой или дом утеплен отлично, лучше брать по нижней границе или около того

В противном случае — по верхней.

Можно от ТА запитать не только радиаторы, но и теплый пол, а можно поставить и теплообменник для горячей воды

При выборе объема теплоаккумулятора для отопления также надо принимать во внимание два момента. Первый — большое количество воды позволит намного реже ее греть

За счет запасенного тепла можно длительное время поддерживать температуру. Но, с другой стороны, сильно возрастает время «разгона» этого объема до нужной температуры (нормальной считается нагрев до 85-88°С). При этом система становится очень инерционной. Можно, конечно, взять более мощный котел, но, в паре с буферной емкостью, выльется это в немалую сумму. Поэтому приходится лавировать, находя оптимальное решение.

По отапливаемой площади

Подобрать объем аккумулятора тепла для системы отопления можно по площади помещения. Считается, что на десять квадратных метров необходимо от 35 до 50 литров. Выбранное значение умножают на квадратуру, поделенную на десять, получают искомый объем.

Например, в систему отопления дома площадью 120 м² со средним утеплением лучше установить теплоаккумулятор для отопления на 120 м²  / 10 * 45 л = 12 * 45 = 540 литров.  Для Средней полосы этого будет маловато, так что стоит смотреть на емкости объемом примерно 800 литров.

Чем больше производительность системы, тем больше должен быть ТА

Вообще, чтобы проще было ориентироваться, для дома площадью 160-200 квадратных метров, расположенного в Средней полосе, со средним утеплением, оптимальный объем бака — 1000-1200 литров. Да, при таком объеме в холода придется топить чаще. Зато это и не слишком подорвет ваш бюджет, и позволит достаточно комфортно существовать практически всю зиму.

По мощности котла

Так как трудиться над нагревом воды в баке придется котлу, есть смысл рассчитать объем исходя из его возможностей. В этом случае на 1 кВт мощности берут 50 литров емкости.

Можно сделать еще проще — воспользоваться таблицей (желтым закрашены оптимальные по затратам и производительности значения)

С расчетом все просто. Для котла на 20 кВт подходит ТА на 1000 литров. При таком объеме теплоаккумулятора для отопления, топить придется раза два в сутки.

По желаемой длительности простоя и теплопотерям

Этот способ — более точный, так как позволяет подобрать размеры конкретно под параметры вашего дома (теплопотери) и ваши пожелания (длительность простоя).

Рассчитаем объем теплоаккумулятора для дома с теплопотерями 10 кВт/час и время простоя — 8 часов. Нагревать воду будем до 88 °C, а остывать она будет до 40°C. Расчет такой:

  • Для сохранения нормальной температуры емкость должна накопить 80 кВт тепла (10 кВт * 8 часов).
  • Дельта температур: 88 °C — 40°C = 48°C.
  • Далее высчитаем по формуле определения теплоемкости воды.

  • Подставляя значения получаем: 80000 Вт / 1,163 Вт/кг°C * 48°C = 80000 / 55,824 = 1433 литра.

Для данных условий, необходимая емкость теплового аккумулятора для отопления — 1500 литров. Это потому, что теплопотери 10 кВт/час — слишком много. Это дом практически без отопления.

https://youtube.com/watch?v=sso9cNuvveQ

Схемы подключения

Способов обвязки котла твердотопливного с теплоаккумулятором и системой отопления существует немало. Но все они производные от базовой схемы, изображенной ниже. С ее помощью легко разобраться, как эти агрегаты работают в паре, а после все смонтировать своими руками.

Источник тепла, работающий на твердом топливе, имеет традиционный котловой контур со смесительным узлом, чья задача – не допустить подачу холодного теплоносителя в котел. Затем подающий и обратный трубопроводы подключены к буферной емкости, соответственно, сверху и снизу. Таким же образом к теплоаккумулятору присоединяется система отопления, тоже оснащенная узлом смешивания. Его цель – поддерживать в системе требуемую температуру воды, подмешивая часть горячего теплоносителя при необходимости.

Важный момент. Фактическая производительность циркуляционного насоса котлового контура должна быть немного выше, чем у насосного агрегата отопительной сети. Соблюдение этого условия позволит потокам внутри теплоаккумулятора двигаться в правильном направлении (показаны на схеме белыми стрелками).

На самом деле сетевой насос будет мощнее котлового и вот почему. Сопротивление сети трубопроводов и радиаторов выше, нежели 3—5 м трубы от твердотопливного котла до теплоаккумулятора. Более высокая мощность и напор нужны агрегату, чтобы преодолеть это сопротивление. Поэтому более слабый насос котлового контура сможет обеспечить больший расход, надо только верно настроить оба агрегата. Есть 2 варианта решения вопроса:

  1. При использовании 3-скоростных насосов можно настроить их производительность переключением скоростей.
  2. Поставить на входе обратки из системы в буферную емкость балансировочный вентиль, которым и производить регулировку.

Одновременный прогрев отопительных приборов и послойная загрузка теплоаккумулятора возможна, когда потоки внутри бака движутся по горизонтали с небольшим преобладанием со стороны твердотопливного котла. Возникает вопрос – как это проверить? Возникает ответ: на обеих вводах обратки в бак надо поставить термометры (как на схеме) и выполнять регулировку, переключая скорости насосов или вращая балансировочный вентиль

Важное условие: трехходовой клапан отопительной сети нужно полностью открыть вручную

Регулировкой необходимо добиться, чтобы температура на входе в теплоаккумулятор (Т1) была меньше, чем на его выходе (Т2). Это означает, что часть горячей воды идет на «зарядку» батареи. Подробнее обо всех моментах вы сможете узнать от эксперта, просмотрев видео:

Альтернативная схема

Данная схема обвязки буферной емкости и твердотопливного котла предложена одним из участников популярного форума. Ее особенность состоит в том, что при отключении электроэнергии работоспособность схемы сохраняется, хотя за это приходится расплачиваться увеличенными диаметрами стальных труб. Ниже на рисунке изображено подключение теплоаккумулятора к закрытой системе отопления, но при монтаже ее лучше сделать открытой, о чем говорит и сам автор.

Вкратце суть такова: благодаря Т-образному вводу сверху бака происходит одновременный нагрев радиаторов и «зарядка» термоаккумулятора, сделанного своими руками. Насосом котлового контура управляет накладной датчик на подающей магистрали, включая агрегат по достижении в нем температуры 60 °С. Циркуляция в сети зависит от комнатного термостата, с которым связан сетевой насос.

Примечание. Предложенная схема обвязки проверена ее создателем на собственном опыте. Все подробности ее монтажа и эксплуатации описаны автором на форуме

Против скачков в давлении водоснабжения

Водопроводная сеть часто бывает нестабильной, поэтому элементы системы отопления, использующие ее, могут страдать от скачков давления. Чтобы обезопасить технику, используется гидроаккумулятор для системы отопления. Часто его сравнивают с мембранным расширительным баком, но не все знают, что это не одно и то же.

Гидроаккумулятор в системе отопления

Мембранный бак используется для того чтобы сгладить расширения теплоносителя (воды). А для питьевой воды используется гидроаккумулятор для системы отопления схема установки которого служит для поддержания запаса воды, поддержания необходимого напора, защиты системы от гидроударов.

Схемы обвязки теплового аккумулятора

Осмелимся предположить, что если вы заинтересовались этой статьей, то, скорее всего, решили сделать тепловой аккумулятор для отопления и его обвязку своими руками. Схем подключения можно придумать много, главное, чтобы все работало. Если вы правильно понимаете процессы, происходящие в контуре, то вполне можете поэкспериментировать. То, как вы подключите ТА к котлу, повлияет на работу всей системы. Давайте для начала разберем самую простую схему отопления с теплоаккумулятором.

Простая схема обвязки ТА

На рисунке вы видите направление движений теплоносителя

Обратите внимание на то, что движение обратки вверх запрещено. Чтобы этого не происходило, насос между ТА и котлом должен прокачивать большее количество теплоносителя, нежели тот, который стоит до резервуара

Только в таком случае будет образовываться достаточная втягивающая сила, которая будет отбирать часть тепла из подачи. Минус такой схемы подключения – это длительное время разогрева контура. Чтобы его сократить, нужно создать кольцо прогрева котла. Его вы можете увидеть на следующей схеме.

Схема обвязки ТА с контуром прогрева котла

Суть контура разогрева заключается в том, что термостат не подмешивает воду из ТА до тех пор, пока котел не прогреет ее до установленного уровня. Когда котел разогрелся, часть подачи уходит в ТА, а часть перемешивается с теплоносителем из резервуара и поступает в котел. Таким образом, нагреватель всегда работает с уже нагретой жидкостью, что увеличивает его КПД и время разогрева контура. То есть батареи станут теплыми быстрее.

Такой метод установки теплоаккумулятора в систему отопления позволяет использовать контур в автономном режиме, когда насос работать не будет

Обратите внимание, что на схеме показаны только узлы подключения ТА к котлу. Циркуляция теплоносителя к радиаторам происходит по-другому контру, который также проходит через ТА

Наличие двух байпасов позволяет перестраховаться дважды:

  • обратный клапан включается в работу, если насос остановлен и шаровой кран на нижнем байпасе перекрыт;
  • в случае остановки насоса и поломки обратного клапана циркуляция осуществляется через нижний байпас.

В принципе, в такую конструкцию можно внести некоторые упрощения. Учитывая тот факт, что у обратного клапана высокое сопротивление потока, его можно исключить из схемы.

Схема обвязки ТА без обратного клапана для гравитационной системы

При этом, когда пропадет свет, нужно будет вручную открыть шаровой кран. Следует сказать, что при такой разводке ТА должен находиться выше уровня радиаторов. Если вы не планируете, что система будет работать самотеком, то обвязку системы отопления с теплоаккумулятором можно выполнить по схеме, указанной ниже.

Схема обвязки ТА для контура с принудительной циркуляцией

В ТА создается правильное движение воды, что позволяет шар за шаром, начиная с верхнего, прогревать ее. Возможно, возникнет вопрос, что делать, если не станет света? Об этом мы рассказывали в статье об источниках альтернативного питания для системы обогрева. Это будет экономнее и удобнее. Ведь гравитационные контуры выполняются из труб большого сечения, к тому же должны соблюдаться не всегда удобные уклоны. Если посчитать цену труб и фитингов, взвесить все неудобства монтажа и сравнить это все с ценой ИБП, то идея установки альтернативного источника питания станет очень привлекательной.

Зачем нужен

Теплоаккумулятор представляет собой хорошо утепленный резервуар большой емкости, наполненный теплоносителем, водой. За счет высокой теплоемкости воды при нагреве всего объема в емкости аккумулируется значительный запас тепловой мощности, которую можно использовать по назначению в то время, когда котел не справляется или вовсе бездействует.

Это самое простое определение теплоаккумулятора, однако, назначение и область применения у него гораздо шире.

Теплоаккумулятор фактически повышает объем теплоносителя в контуре отопления, теплоемкость и соответственно инертность всей системы. Для нагрева всего объема потребуется больше энергии и времени при ограниченной мощности отопления, но и остывать аккумулятор будет очень долго. По необходимости горячая вода из аккумулятора может подаваться в контур отопления и поддерживать комфортную температуру в доме.

Чтобы оценить преимущества теплоаккумулятора, проще всего рассмотреть для начала несколько ситуаций:

  • Твердотопливный котел лишь периодически подогревает воду. В момент розжига мощность минимальна, во время активного горения мощность возрастает до максимума, после прогорания закладки она вновь спадает и так цикл повторяется. В итоге температура воды в контуре постоянно колеблется в достаточно большом диапазоне;
  • Для получения горячей воды требуется установка дополнительного теплообменника или внешнего бойлера с косвенным нагревом, что существенно сказывается на работе контура отопления;
  • К системе отопления, построенной вокруг твердотопливного котла, подключить дополнительные источники тепла предельно сложно. Потребуется сложная развязка, желательно с автоматическим управлением;
  • Твердотопливный котел, даже длительного горения, постоянно требует внимания пользователя. Стоит пропустить время закладки новой порции топлива, как теплоноситель в контуре отопления уже начинает остывать, как и весь дом;
  • Часто максимальная мощность котла бывает избыточной, особенно весной и летом, когда не требуется максимальная отдача.

Решением для всех вышеперечисленных ситуаций становится теплоаккумулятор, притом бескомпромиссным и самым доступным в плане реализации и стоимости. Он выступает в роли узла развязки между твердотопливным котлом и контуром (-ами) отопления и отличной базовой площадкой для включения дополнительных функций.

По конструкции теплоаккумулятор может быть:

  • «пустым» – простая утепленная емкость с прямым подключением;
  • со змеевиком или регистром труб в качестве теплообменника;
  • со встроенным бойлерным баком.

С полным «обвесом» теплоаккумулятор способен:

  • Накапливать и сохранять значительный объем тепловой энергии, в первую очередь избыточную, с последующей отдачей его в контур отопления. Даже если пропустить одну или две заправки дров, и котел остановится, температура в доме опустится всего на пару градусов. Для электрокотлов есть возможность установить расписание, по которому трата электроэнергии будет происходить только ночью по сниженному тарифу, тогда как днем тепло будет поступать от теплоаккумулятора;
  • При наличии нижнего теплообменника – подключать дополнительные источники тепла, солнечный коллектор, запасной котел, работающий на газу или дизтопливе, геотермальный тепловой насос;
  • С вмонтированными ТЭНами использоваться в качестве запасного источника тепла на случай, если твердотопливный котел не работает или отключен для профилактики и ремонта;
  • При наличии верхнего теплообменника – для подключения контура ГВС или бойлера косвенного нагрева. Некоторые модели теплоаккумуляторов вместо теплообменника снабжаются готовым бойлером, размещенным внутри основной емкости;
  • Реализовать дополнительную защиту в системах с принудительной циркуляцией на случай отключения электроэнергии, не допуская перегрева воды в котле. Рассматривая емкость как узел гидроразвязки, его можно подключить по смешанной схеме с котлом, выше него и трубами большего диаметра для поддержания естественной циркуляции. В это же время раздача по радиаторам будет осуществляться насосом в принудительном порядке. Даже если электричество отключено или циркуляционный насос вышел из строя, то вода в котле не закипит, а будет циркулировать в малом контуре, завязанном на теплоаккумуляторе.
