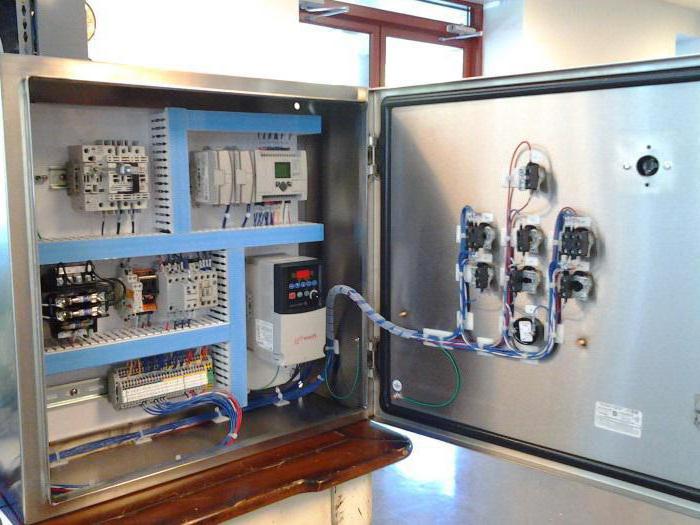

Сборка электрического щита своими руками

Составление схемы

Современные системы электроснабжения предусматривают использование трехжильного кабеля, где один провод — фаза, а остальные — земля и ноль. Учитывая растущую мощность приборов, также необходимо разделение на группы, что позволяет увеличить срок эксплуатации проводки. Руководствуясь данными принципом, переходят к составлению схемы щитка.

В обязательном порядке на входной кабель устанавливается устройство защиты, которое обезопасит внутреннюю сеть от перенапряжения. Затем устанавливают реле напряжения для контроля скачков в сети, после чего переходят к монтажу групп и отдельных линий. Стоит отметить, что для мощных приборов кроме выключателей используют дополнительные УЗО или диффавтоматы. Подобная организация домашней электросети не только безопасная, но и удобная. При надобности, можно выключить автомат и отключить стиральную машину. Также можно отключить УЗО и обесточить всех потребителей, входящих в глобальную группу.

Устройство стандартного автоматического выключателя

Для примера воспользуемся выключателем серии ВА47-29, как наиболее популярным коммутационным аппаратом с доступной ценовой политикой. Прежде чем узнать, как правильно подключать автоматический выключатель к однофазной сети, необходимо рассмотреть его устройство.

Автоматический выключатель серии ВА47-29 состоит из следующих элементов:

• Медной клеммы, соединённой с неподвижным силовым контактом. Чаще всего питающий провод устанавливается именно на это место.
• Подвижного контакта, который производит коммутацию и медного многожильного проводника, достаточно большого сечения.
• Дугогасительной камеры.
• Специальной тонкой пластины с отверстием, через которое выходят газы, образующиеся после дуги.
• Электромагнитного расцепителя, представленного в виде простой катушки. Многожильный проводник от подвижного контакта припаян к катушке.
• Пластиковой, полностью диэлектрической ручки.
• Биметаллической пластины, выполняющей роль теплового расцепителя. Пластинка находится сразу за катушкой.
• Специального винта для регулировки биметаллической пластины. Устанавливается винт не на всех моделях, а регулировка производится на заводе-изготовителе.
• Нижней медной клеммы, от которой проводник идёт непосредственно к потребителю.

Трёхфазный автомат имеет схожую конструкцию, но только вместо одной клеммы в нём используется три, изолированные друг от друга.

Чтобы исключить негативный исход ситуации – лучше воспользоваться услугами электрика. Профессионалы сделают свою работу быстро и качественно.

Расцепитель

Для отключения автомата при возникновении аварийных ситуаций устройство комплектуется расцепителем. Существует несколько типов этих механизмов, конструктивно отличающихся друг от друга и работающих по различным принципам.

Тепловой расцепитель

Конструктивно этот элемент включает в себя спрессованную из двух разных металлов с неодинаковым коэффициентом нелинейного расширения пластину, которая подключается в цепь под нагрузкой и называется биметаллической. При работе расцепителя проходящий через пластину поток электронов нагревает ее.

Поскольку коэффициент расширения металла меньше, чем у пластины, она выгибается в его сторону. Когда номинал тока превышает допустимую величину, изогнутая пластина, воздействуя на спусковой механизм, отключает автомат. Если температура окружающего воздуха отклоняется от нормы, выключатель также срабатывает.

Магнитный расцепитель

Расцепитель этого типа представляет собой катушку, в состав которой входит изолированная обмотка из меди и сердечник. Так как по ней протекает нагрузочный ток, подключаться в цепь она должна последовательно с контактами. Если ток нагрузки превысит допустимый номинал, сердечник переместится под воздействием магнитного поля расцепителя и посредством отключающего устройства разомкнет контакты пакетника.

Селективные автоматы с полупроводниковым расцепителем

Эти устройства оборудованы специальной панелью, на которой устанавливается время отключения автомата. Они обеспечивают временную задержку в случае короткого замыкания, что позволяет при возникновении нештатной ситуации отключить аварийный участок, не прекращая при этом подачи питания на объект.

Автоматический выключатель без расцепителя называется разъединителем.

Какой щит выбрать?

Выбор типа электрощита делается на стадии проектирования. Он делается, исходя из количества мест для электроаппаратов, места расположения щита, внешних условий, типа электросети и других параметров. Количество посадочных мест для коммутационных и защитных аппаратов в электрощите должно превышать их число, предусмотренное схемой. Это позволит вносить корректировки в существующую схему электроснабжения вашей квартиры и подключать в случае необходимости дополнительные группы электропроводки без замены распределительного щита.

По способу монтажа различают следующие типы коробов для автоматов электрических:

• Навесные щиты. Эти устройства крепятся к стене, к столбу при помощи анкеров, шурупов и других крепежных элементов. Такие щиты не требуют ниши для своего размещения. Их устанавливают в деревянных строениях, других объектах с открытой электропроводкой, а также на столбах. Электрощит на улице должен иметь пылевлагозащищенное исполнение класса не ниже IP54.
• Встраиваемые щиты. Предназначены для монтажа в специально устраиваемую нишу. Применяют такие щиты для устройства электросетей квартир и других объектов со скрытой электропроводкой.

По материалу корпуса щитки электрические под счетчик и автоматы делят:

• На короба в металлическом корпусе. Такие устройства чаще всего устанавливают на улицах. Прочный металлический корпус более устойчив к воздействию внешних условий. Модели для монтажа на улицах обычно имеют замок на двери и окно для считывания показаний приборов учета электроэнергии.
• На щитки в пластиковом корпусе. Такие изделия также производят навесного и встраиваемого исполнения. Щиты из термоустойчивого материала пластрон и других устойчивых к температуре полимеров не уступают по противопожарным свойствам изделиям из металла.

Разновидности и размеры электрощитков

Различают накладные, напольные и встраиваемые щиты. Накладные вид ставят на стену, комплектующие с корпусом находятся снаружи. Напольные модели монтируют на подставках на полу, или без опор. Для встраиваемых в стене делают нишу, куда вставляют ящик. Электрические шкафы монтируют внутри или снаружи зданий.

Степени корпусной защиты:

• IP30, IP20 — ставят в помещениях нормальной влажности, защита от воды не предусмотрена, есть только корпус, предохраняющий от постороннего действия;
• IP54, IP44 — защита от влаги на более высоком уровне, можно монтировать на улице, но с защитой от прямого попадания воды;
• IP65, IP55 — предназначены для агрессивных условий работы, снаружи строений, не требуют дополнительной защиты от дождя, пыли, обледенения.

От габаритов коробки зависит количество коммутаторов, кабельных линий, которые подключаются. Размер определяют так, чтобы было место для установки требуемого комплекта.

Сами собирали электрощит?

Сам
80.49%

Электрики
7.32%

Частично сам
12.2%

Проголосовало: 246

Размеры щитков в сантиметрах:

• ЩРВ-12, высота — 28 см, ширина — 33 см, глубина — 12 см, в один ряд можно поставить 12 модулей;
• ЩРВ-18 — 43 х 33 х 12, соответственно, модули в 2 ряда — 18 шт.;
• ЩРВ-24 — 43 х 33 х 12, 24 модуля в 2 ряда;
• ЩРВ-36 — 55 х 33 х 12, 36 модулей в 3 ряда;
• ЩРВ-9 — 25 х 25 х 12, 9 модулей в 1 ряд;
• ЩРН-15 — 25 х 35 х 12, 15 мод. В 1 ряд;
• ЩРН-24 — 40 х 30 х 12, 24 мод. В 2 ряда;
• ЩРН-45 — 52 х 35 х 12, 45 мод. В 3 ряда.

Выпускают пластиковые и стальные щитки. Для герметичности в готовых изделиях есть эластичные уплотнители, от постороннего доступа ставят запоры и замки.

Как создать схему

Перед началом компоновки составляют план снабжения дома электричеством с учетом всех отдельных линий и мощных агрегатов, которые собирают в группы.

• Мощные пользователи, потребляющие более двух киловатт, компонуют в группы. На каждой линии ставят автомат, выдерживающий указанные нагрузки.
• Посудомойки, стиралки, кондиционеры, требующие небольшой мощности, подсоединяют к автоматическим выключателям, рассчитанным на 16 А. выбирают кабель сечением 2,5 мм².
• Агрегаты большой мощности потребуют автоматов на 25 А, сечение питающего кабеля увеличивают до 4,6 мм². Такие линии проводят одним целым проводом.
• Для розеток подводят контуры на каждую комнату, проектируют трехжильный провод сечением 2,5 мм². Индивидуальные ветки на розетку ставят в распределительных коробках.

Осветительные приборы делят на группы, подсоединяют к одному кабелю 1,5 мм², линия потребует автомата на вводе в 10 А.

Требования при проектировании

Категорических стандартов относительно наполнения щитка модулями не разработано, но есть некоторые правила. Логично размещать вводный рубильник в верхнем ряду, в начале, перед другими прерывателями.

Правила проектирования:

• В жилых домах монтаж электрощита предусматривает сплошные ограждающие устройства для закрытия частей под напряжением. В помещениях для спецперсонала дверки шкафов ставят сетчатыми или с отверстиями. В любом случае общие щитки на площадках снабжают замками.
• После рубильника по инструкции ставят измерительные общие установки. Слева-направо монтируют УЗО групповой категории, например, на кухню, ванную, для освещения, розеток.
• Далее проектируют автоматические прерыватели по очередности: осветительного контура, общих розеток, выделенные магистрали на стиралку, электрический котел, водонагреватель и другие.

Расчет количества мест в щитке

Размер корпуса должен вмещать все предусмотренные модули, входить в стеновую нишу. Габариты выбирают после определения списка устройств, при этом желательно оставить место для резерва.

Учитывают следующее:

• стандартный одинарный автомат — 17,5 мм, двойной — 35 мм, тройной — 52,6 мм;
• двухмодульное УЗО на 1 фазу — 35 мм;
• четырехмодульное УЗО на 3 фазы — 70 мм;
• двухмодульный дифавтомат на 1 фазу — 70 мм;
• клеммник на DIN рейке — 17,5 мм на 1 модуль;
• счетчик 105 – 140 мм;
• трехмодульное реле напряжения — 52,5 мм;
• розетка на DIN рейке — 52,5 мм.

Схема на несколько групп

Электроэнергия, подающаяся к дому, равномерно распределяется между потребителями. Трехфазный ввод делят на группы агрегатов по мощности.

Выделяют несколько стандартных схем:

• Схема №1. На входе монтируют двойной автомат, при этом его номинал — не более показателя вводного тока. Выключатели ставят после автомата, группируют слева-направо. Первыми фиксируют прерыватели на мощных потребителей, затем — управляющие механизмы для розеток, последними ставят автоматы для освещения.
• Схема №2. Для предохранения от токового удара предусматривают УЗО. Если защитное устройство одно, его располагают после общего рубильника.
• Схема №3. Совершенная система, когда каждая связка подключена к собственному УЗО и отделена от других. Так каждый контур имеет собственный автомат, но размер шкафа должен быть больше.
• Схема №4. Оптимальная схема, в ней предусмотрено 2 DIN рейки, т. к. все комнаты и контуры подсоединены к собственному УЗО и автомату. На верхней шине ставят все УЗО, а на нижней — автоматические прерыватели.

Разделываем кабели и монтируем модули

Каждый электрик подтвердит, что работать с инструментом, специально предназначенным для той или иной операции, легче и приятнее. Разделывать кабели внутри щитка можно обычным строительным ножом, но если делать это с помощью специального ножа с пяткой, всё получается быстрее и качественнее.

После разделки кабелей следует повторно промаркировать провода, так как их будет достаточно много и если в них запутаться, то на наведение порядка уйдёт уйма времени. Подавая кабели в щиток, следует оставлять такую их длину, которая будет равна двойной высоте щитка, то есть провести кабель через весь щиток, а затем отмерять ещё столько же. Такая мера не является расточительством: провода внутри щита идут не по прямой, а по замысловатой кривой линии, и пусть лучше останется немного лишнего провода, чем его не хватит.

Строгих правил расположения модулей в электрощитке не существует, однако, электрики используют, как правило, одну из двух схем монтажа — линейную или групповую. В первом случае все элементы располагаются один за другим в порядке, изображённом на однолинейной схеме: автомат ввода, УЗО, дифавтоматы, автоматические выключатели потребителей. Среди преимуществ такого варианта расположения — простота реализации, недостаток — сложно найти «виновника» аварийной ситуации.

Если в щитке реализована групповая схема компоновки модулей, компоненты чередуются по группам потребителей: АВ ввода, УЗО, группа выключателей, привязанных к этому УЗО. Далее устанавливается следующее УЗО и соответствующая группа автоматических выключателей. Такую схему несколько сложнее собрать, зато сразу видно проблемную линию по сработавшему УЗО.

Что требуется для реализации схемы

Главная особенность заключается в том, что схема неотключаемой линии не нуждается в значительных капиталовложениях, это бюджетное мероприятие, которое по карману каждому человеку. В целом нужно будет провести подключение всего одного автоматического выключателя или выключателя нагрузки. Далее остается только грамотно собрать схему электрощита.

Стоит сказать, что имея хотя бы базовые знания, можно самостоятельно заняться данным вопросом, особых сложностей нет. К примеру, вводной автомат установлен в этажном щите для квартиры или в щите учета, если речь идет о частном секторе. Коммутационный аппарат в таком случае устанавливается на вводе электрического щита.

Тут уже может быть как автоматический выключатель, так и выключатель нагрузки. С этого устройства перемычки расходятся на два направления, один в автомат, который располагается на верхней DIN-рейке (смотрите рисунок). Второй идет вниз на ввод второго выключателя нагрузки. В подобной ситуации неотключаемой линией будет именно группа устройств установленных на верхней DIN-рейке, вторая будет отключаемой.

Покидая дом нужно будет только щелкнуть ВН (выключатель нагрузки), установленный на нижней DIN-рейке, отключить от электрической сети помещение и не думать о том, а включен ли утюг или все же выключен, с чайником не произойдет ничего и так далее. В работе останутся только потребители, которые функционируют от групповых автоматов расположенных до отключаемого ВН. Как видно сложного действительно ничего нет и объяснения весьма простые и понятные, особенно для человека, который разбирается в этом вопросе.

В интернет сети имеется еще несколько вариантов реализации подобной схемы, так что можно провести определенное количество времени за компьютером для изучения всевозможных схем и методов подключения.

Взять, к примеру, такой вариант, где второй выключатель нагрузки отсутствует, а что касается НЕОТКЛЮЧАЕМЫХ ЛИНИЙ, то они подключены напрямую к верхнему контакту ВН.

Но эта схема не совсем правильна, потому как, любой щит должен иметь коммутационный аппарат, который служит для отключения всего щитка. В подобной ситуации обесточить весь электрощит невозможно. Если отключить вводной автомат (ВН) погаснут потребители подключенных к нижним контактам, при этом верхние клеммы остаются под напряжением и соответственно все что к ним подключено тоже.

Опасность данной схемы заключается в возможном поражении электрическим током. Придет дядя Вася электрик, отключит вводной автомат будет думать, что напряжения нигде нет и полезет в щит, а там …

Поэтому обязательно должен быть водной коммутационный аппарат, который будет отключать напряжение со всего оборудования.

Если говорить об экономии, то речь идет всего об одном рубильнике, в то время как эксплуатационная безопасность ухудшается. Исходя из этого, первый вариант является более подходящим и безопасным.

Также стоит выделить схему реализации неотключаемой линии с дополнительной защитой от утечки тока. В таком случае можно ставить УЗО на каждую группу линий, но можно установить и столько элементов, сколько имеется групповых автоматов. Тут уже важную роль играет бюджет.

Купить готовый электрический щиток для монтажа в квартире или собрать самому

Типовые шкафы и щитки для однофазных или трехфазных сетей выпускаются в самой различной комплектации, нередко их конструкция разрабатывается под заказ. Можно купить уже полностью укомплектованный всем необходимым готовый шкаф и добавить затем на DIN рейку нужное оборудование. Еще проще приобрести только корпус будущего щитка со всеми установочными аксессуарами, а затем самому собрать его практически с нуля.

Положительными сторонами такого подхода являются:

• значительная экономия средств;
• возможность монтировать установочные элементы и приборы по своему усмотрению, не выходя за рамки принципиальных ограничений;
• четкое понимание того, как устроена схема электрического щита, собранного собственными силами.

Грамотный подход к выбору нужного решения учитывает и такие факторы, как удобство обслуживания оборудования и его ремонтопригодность. Провести эти операции с самостоятельно обустроенным шкафом будет значительно легче.

Установка щита

Месторасположение электрощита указано на схеме электрооборудования, которую содержит проект электроснабжения объекта. Бокс под автоматы и счетчик устанавливают в доме, квартире, на улице или в специальном помещении. В нем располагают автоматические выключатели для каждой группы электропроводки. Для насосов и другого оборудования большой мощности обычно ставят отдельный автомат и УЗО. Существуют щиты, поставляемые производителем в готовом для монтажа виде. Для частного дома, где используются насосные агрегаты, мощные бытовые электроинструменты, обычно делается сборка щитов на заказ.

Установка щита проходит в несколько этапов:

• Устройство ниши под электрощит для скрытой проводки. Установка в нее корпуса электрощита. В квартире гораздо целесообразней использовать щиты в пластиковом корпусе. Они более безопасны.
• Установка креплений под автоматические выключатели, УЗО. Фиксация клеммников и контактных шин. Посадка элементов на крепления.
• Выполнение электрических соединений согласно схеме сборки в квартире. Вначале подключают счетчик электроэнергии, затем общий вводный автомат, далее УЗО и автоматические выключатели групп электросети. Для бойлеров, электроплит, систем контроля климата, других потребителей большой мощности предусматривают индивидуальные токоведущие линии и аппараты защиты.
•  Проверка правильности контактных подключений. Пуско-наладочные и отделочные работы. Сдача работы заказчику.

Общие правила монтажа электрического щита указаны в ПУЭ и других документах.

Создание схемы

Электрический щиток в частном доме или квартире начинается с проектных работ, а именно – создания монтажной схемы. При этом желательно придерживаться рационального подхода к распределению будущих элементов. Это позволит не только сделать устройство более компактным, но и сэкономить на проводке. На данном этапе окончательно определяется место для монтажа готового оборудования.

Как рассчитать количество мест в электрощите

Рациональный подход при проектировании распределительного щита, в первую очередь, подразумевает грамотный расчёт количества мест под устанавливаемое оборудование. На практике в этом нет ничего сложного, поскольку все современные компоненты электрических щитов имеют строго унифицированные размеры.

За единицу измерения здесь считается один модуль. Эта площадь равна месту, которое занимает автоматический выключатель с одним полюсом. Его ширина равняется 17 с половиной сантиметров. Данный стандарт является международным и подходит для любых современных электротехнических компонентов.

Пример простого расчёта для распределительного щита

Для практического понимания, как проводятся подобные расчёты, приведём небольшой пример для простого щитка распределения в квартире или частном доме.

На рисунке размещена схема, в которую включён счётчик электрической энергии. По условиям нашей задачи ввод основной линии выполнен при помощи кабеля ВВГнг сечением – 3*6 квадратных миллиметров. Теперь проведём подсчёт установленных в щите модулей и занимаемого ими места:

• на входе автоматический выключатель с двумя полюсами = 2 модуля;
• далее установлен счётчик электроэнергии = 6 модулей;
• после счётчика два УЗО = 4 модуля;
• автоматические выключатели с одним полюсом в количестве шести штук = 6;
• нулевые шины, предназначенные для двух УЗО = 2.

Подведём итоги суммировав все модули и получим – 20 мест и это для простейшего щита распределения. Поскольку все специалисты рекомендуют закладывать в расчёты определённый запас, на случай установки дополнительных компонентов, понимаем, что корпус для щитка надо приобретать, как минимум, на 24 места. Желательно это значение увеличить до 40, чтобы впоследствии не столкнуться с проблемой нехватки места.

Несколько слов про УЗО

При проектировании и монтаже важно помнить ещё об одном моменте – включение в схему УЗО. Эта аббревиатура расшифровывается как – устройство защитного отключения

Как и автомат УЗО является устройством защиты, но намного более чувствительным.

Автоматические выключатели рассчитаны на работу с короткими замыканиями в сети. Ток при таких нагрузках может достигать сотен ампер. Однако даже пара десятков миллиампер могут пагубно сказаться на человеческом здоровье. УЗО защищают именно от таких неприятностей.

Например, ребёнок засунул в розетку посторонний предмет, и ток будет мгновенно отключён. Плюс к этому необходимо добавить вид заземления в квартире. Уже повсеместно используется система с тремя фазами и нолём (международный стандарт TN-C). УЗО в такой системе является единственной и надёжной защитой от перегрузок.

Что должно быть в щитке?

В только что возведенном доме вводной автомат и счетчик устанавливают электрики. С этим ничего поделать нельзя. Кстати планировать свой будущий электрический щиток нужно исходя из особенностей и места установки вводного автомата и счетчика. На сегодняшний день в новых домах приборы учета и вводные электрические коммуникации размещаются вне жилого помещения. Например, счетчик устанавливают на электрический столб или специальную опору, которая заранее монтируется на вашем земельном участке, ну а вводной автомат — куда-нибудь на стену дома.

В домах давней постройки приборы учета и автомат размещают в помещении. В квартирах эти же элементы, чаще всего, находятся на стене лестничной клетки. Если счетчик стоит прямо в доме, следует выбирать шкаф просторнее, чтобы в него кроме счетчика вошли автоматы и УЗО. В остальных случаях можно обойтись более компактным и аккуратным шкафом, но все равно его покупку стоит отложить до момента, пока вы не придумаете схему электросети.

Проектируя свою первую схему электропитания дома, не следует экономить на комплектующих, ведь от этого зависит безопасность вашей семьи и вашего имущества.

Следует использовать следующие элементы:

• устройства защитного отключения;
• дифавтоматы;
• электрический провод ПВ-3 расчетного сечения;
• гребенки для автоматов;
• шины;
• ДИН-рейки;
• ограничители на ДИН-рейки;
• автоматические выключатели;
• втулочные наконечники для одного и двух проводов.

Обратите внимание! Втулочные наконечники выпускаются разноцветными. Каждый цвет соответствует сечению провода, который можно к этому наконечнику подключать

К синему подключаем провод максимум 2,5 кв. мм, к красному до 10 кв. мм.

Кроме вышеуказанных элементов при необходимости могут быть использованы: стабилизаторы напряжения, световые индикаторы, цифровые вольтметры, реле контроля напряжения и прочие полезные дополнения. Не лишним будет также подготовить самодельные наклейки с подписями, чтобы в конце сборки приклеить их на пластроны электрощита. Таким образом, все автоматы будут у вас не только располагаться в идеальном порядке, но и иметь подписи, чтобы в будущем никто не перепутал какой автомат за что отвечает.

Создавая схему электрощита необходимо начинать с УЗО, которое устанавливается сразу за счетчиком. Это основа безопасности электросети вашего дома, поскольку при возникновении утечки, именно устройство защитного отключения поможет избежать, ну или хотя бы минимизировать, возможность поражения электротоком. Проходя УЗО, фаза выходит на автоматы. Их количество будет зависеть от числа помещений, а также числа и состава потребителей.

Практика показывает, что при создании схемы электрощита следует ставить отдельные автоматы на крупных потребителей. А помещения со сложной электроникой лучше запитывать через стабилизатор напряжения. Стабилизатор подключается между УЗО и группой автоматов и размещается где-нибудь рядом со щитком.

Важно! Стабилизаторы стоят дорого, но учитывая современное состояние электросетей в городах и поселках, такие устройства могут спасти вашу электронику, чем сэкономят вам немало денег. Планируя схему электрического щитка, следует включить в нее заземляющую шину

К этой шине подключается «земля» от любого прибора. Также нужна зануляющая шина. От этой шины нулевой провод пойдет на УЗО, а затем на группу автоматов

Планируя схему электрического щитка, следует включить в нее заземляющую шину. К этой шине подключается «земля» от любого прибора. Также нужна зануляющая шина. От этой шины нулевой провод пойдет на УЗО, а затем на группу автоматов.

Шкаф приобретается в последнюю очередь, когда схема уже разработана. В нем устанавливаются ДИН-рейки для автоматов и шины, а уже затем все остальные элементы. Опытные электрики рекомендуют соединять автоматы между собой с помощью гребенки. Во-первых, это удобно, а во-вторых, очень надежно. К тому же на процесс соединения автоматов вы потратите меньше времени, хотя, конечно, за гребенку придется немного переплатить.

Виды электрических щитов

Боксы с электросчетчиками и защитной автоматикой изготавливаются из пластика и металлического листа. Они легко устанавливаются и привлекательно выглядят. Устройства могут быть встроенными или накладными. Первые применять удобнее, поскольку они не занимают много места. Шкафы устанавливают на саморезы или дюбель-гвозди.

Эталоном качества, по отзывам пользователей, являются зарубежные фирмы: IEK, Legrand, ABB, Schneider Electric. Довольно привлекательно выглядят отечественные изделия. К тому же они дешевы. В комплектацию может входить крепеж, DIN-рейки, заземляющая PE и нулевая N шины. При всем разнообразии схем сборка электрощитов содержит как корпуса, так и внутреннюю начинку из аппаратуры. В нее входят следующие элементы:

• автоматические выключатели с УЗО или дифавтоматы;
• электросчетчик;
• провода для подключений.

Что необходимо знать

Различают несколько разновидностей сетей, а именно:

• однофазную;
• трёхфазную.

По способу монтажных работ:

• используя гребёнку, то есть шину;
• через перемычки из электропровода одножильного типа;
• через перемычку из электропровода многожильного.

Ориентируясь на первоначальные данные, важно купить техническую арматуру для осуществления установки выключателей, выбрав требуемый вариант соединения непосредственно под собственную электросеть

Что же касается схемы трёхфазной, то здесь применяются тройного действия выключатели при подсоединении трёхфазного напряжения, либо можно обустроить одинарные на все фазы индивидуально, при однофазном напряжении.

Выводы и полезное видео по теме

Видео #1. Вариант сборки электрощита:

Видео #2. Инструкция и рекомендации по сборке для щита на 72 модуля:

Собрать электрощит своими руками можно, но проверка монтажа и подключения квалифицированным электромонтажником обязательна. Без соответствующего заключения организация, снабжающая дом электроэнергией, просто заблокирует линию.
