Как подключить кондиционер к электросети

На завершающей стадии установки производится подключение медных труб и дренажа кондиционера к электросети по схеме. С последним дела обстоят намного проще, в нижней части внутреннего блока есть вывод, именно туда и вставляется дренаж.

После этого необходимо подключить медные трубы. Начинать работу нужно с внутреннего блока. На его боковой стене имеется два порта, один со штуцерами большого, а другой – маленького размера. Начинать можно с любого.

Весь процесс работы состоит в следующем:

С мест подключения медных труб нужно снять гайки.
Затем снимаются заглушки и проверяется ровность краев.
На трубы надеваются накидные гайки

Важно не перепутать направление резьбы.
Развальцовываются края труб и зажимаются в держателе.
Устанавливается вальцовщик и закручивается винт.
Заканчивать вальцевание следует после того, как цилиндр перестанет опускаться.
Развальцованный край проводится к выходу внутреннего блока и, с помощью накидной гайки, соединяется.
Таким же образом подключается и внешний блок.. Подключение кондиционера к электросети своими руками

Подключение кондиционера к электросети своими руками

Электросхема подключения кондиционера дома может быть только однофазной. Сделать это можно через розетку или с помощью провода, проведенного к электрощиту.

С помощью розетки

Для начала следует проложить кабель от испарителя к наружному модулю. Для этого:

Прокладывается провод для соединения блоков.
Проводится линия к электрощитку. Сюда входит кабель и автомат для защиты от перегруза.
Если устройства имеют среднюю мощность, значит, их можно подключить без такой линии. Делается это напрямую в розетку.

Как подобрать розетку

Она должна соответствовать следующим требованиям:

Иметь надежное заземление.
Соответствовать параметрам производителя кондиционера.
Все провода должны быть медные.
Розетка должна подключаться к щитку через автомат защиты.

Розетка для системы кондиционера

С помощью отдельного кабеля

Этот способ считается самым надежным и безопасным, особенно, если установить устройство защиты отключения, которое защитит систему от перепадов напряжения.

Требования для такого подключения:

Обязательное наличие устройства или автомата защиты отключения.
Все комплектующие должны быть медными.
Диаметр проводов должен соответствовать размеру, установленному производителем.
Для всей линии должно быть создано отдельное заземление.

Затем прокладываются все кабеля, и проверяется работа всех составляющих системы.

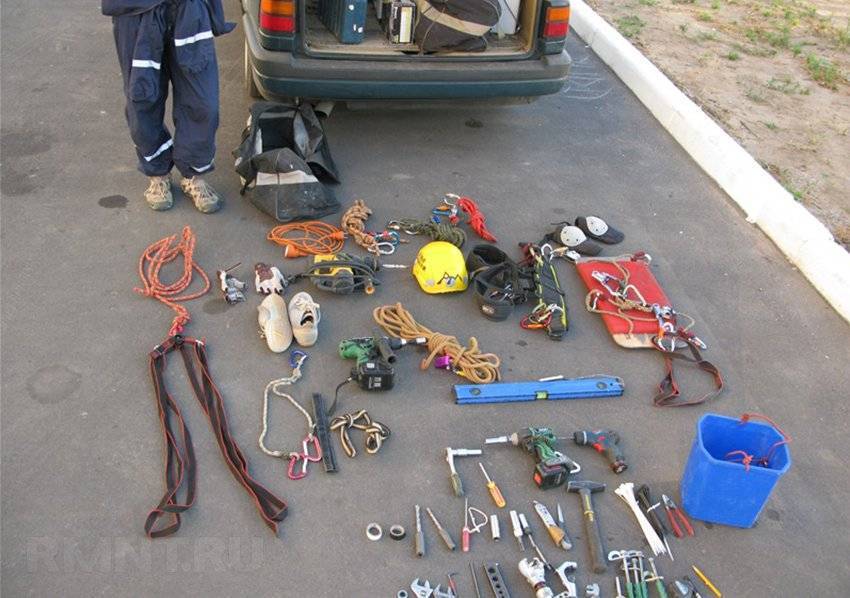

Инструменты для установки кондиционера самостоятельно

Приобретать инструмент для одной установки кондицонера самостоятельно нецелесообразно, так как потребуется не только общестроительное и слесарное, но и специальное оборудование. Хорошо, если оно уже имеется в хозяйстве или его можно одолжить, взять в аренду.

Строительные инструменты:

перфоратор;
буры, шнековые (Ø 45–65 мм, длиной не менее 0,5 м) и сверла (для металла и бетона);
шуруповёрт;
уровень строительный;
рулетка.

Технологические инструменты:

ример — для снятия заусенцев на медной трубке перед развальцовкой;
устройство для развальцовки медных труб;
трубогиб;
труборез;
вакуумметр — замеры при вакуумировании трассы хладагента;
вакуумный насос — для вакуумирования трассы хладагента;
если трасса длинная и требуется дозаправка хладагента, нужны шланги для контроля и заправки, заправочный цилиндр.

Слесарный инструмент:

отвёртки: крестовая и шлиц;
молоток;
шестигранный ключ;
разводной ключ;
динамометрический ключ;
пассатижи;
нож.

Необходимые для монтажа материалы: шурупы, дюбели, теплоизоляционная и электроизоляционная лента, защитные декоративные короба электропроводки и трассы хладагента.

Если работы будут вестись на высоте, потребуется страховочное оборудование и опыт работ на высоте.

Куда определить наружный блок

На самом деле это не самая простая задача — выбрать место для наружного блока. Не на всех зданиях разрешено их размещать на стенах. В этом случае есть только два выхода: установить наружный блок сплит системы в специально отведенном месте — кондиционерной. Если такого помещения нет, остается только балкон или лоджия. В таких зданиях они обычно застеклены, потому на внешний вид размещение блока не влияет.

Но в этом случае надо предусмотреть систему охлаждения оборудования и отведения отработанного воздуха. Если балкон достаточно просторный, на все время его работы открывают окна на проветривание или обеспечив доступ свежего воздуха каким-либо иным способом. Выход простой и понятный, но ведет к перегреву оборудования, а это чревато поломками и частой заменой поврежденного наружного блока.

Монтаж на балконе — иногда единственный выход

Немного исправить положение может установка вентиляторов для более активного обмена воздуха. Правильно же выгородить небольшое помещение, сделать в нем эффективную вентиляцию, отдельные вентиляционные каналы на отведение и подачу воздуха. Причем они должны быть раздельными. Делают это при помощи воздуховодов, которые выводят вместо части остекления. В общем в данном случае установка кондиционера своими руками — проблемная задача именно в плане обеспечения нормальных условий работы оборудования.

На балконе или лоджии

Если запретов на размещение посторонних устройств на стенах здания нет, обычно наружный блок кондиционера вешают на ограждении балкона (сбоку или фронтально) или на стене, но так, чтобы до него была возможность дотянуться для обслуживания — помыть, почистить, проверить, починить.

Если балкон застеклен, над ним должна находится открывающаяся створка окна. Иначе обслуживать его будет очень сложно. Для защиты от осадков и предметов, которые могут упасть из окна, над блоком размещают козырек. Выбор материалов — что-то похожее на отделку балкона или белый пластиковый козырек, но только полнотелый. Пустотелые и металлические (в том числе профнастил и металлочерепицу) лучше не использовать, так как во время дождя они превращаются в барабан, а во время града вообще могут оглушать.

Стандартные способы установки наружного блока сплит системы на балконе

Если блок ставится на лоджии, из всех приведенных выше вариантов остается только тот, который на картинке справа. рядом на стене размещать неудобно, разве что под окном, но это уже относится к другому разделу.

Еще один момент: как проводить трассу — по потолку или по полу? Штробить придется и в том и в другом случае, но в случае с полом возможно, вы будете делать его из досок, тогда трубы и кабели, связывающие наружный и внутренний блок, можно проложить по поверхности, но лучше — в коробе.

Под или рядом с окном

В тех помещениях, где балкона или лоджии нет, внешнюю часть сплитсистемы навешивают на стену снаружи. Удобнее, если он находится под окном или сбоку от него. Причем под или рядом с открывающейся частью. В этом случае возможно обслуживание без вызова альпиниста.

Наружный блок кондиционера можно установить под или рядом с окном

При установке наружного блока кондиционера своими руками на стене рядом с окном, обдумайте высоту его монтажа. Можно расположить верхнюю поверхность блока вровень с верхней кромкой окна. В этом случае, высунувшись из окна и застраховавшись, можно будет проводить работы стоят на подоконнике. Второй вариант — нижнюю кромку выровнять вровень с нижней границей оконного проема. Тут можно будет лечь животом на подоконник, но достать до места выхода патрубков не получится. То есть, все-таки придется вызывать промышленных альпинистов.

Инструкция по монтажным работам кондиционеров разных типов

Канальные сплит-системы выделяются тем, что струи охлаждённого воздуха идут от срединного блока во все комнаты. Монтаж канального кондиционера проводится по специальной схеме. Она может изменяться в зависимости от мощности аппарата, которая влияет на длину воздуховодов.

Пример схемы канального типа установки

Порядок монтажа кондиционера мобильного типа заключается в том, что нужно найти специальное место под него и соединить дренажный шланг с воздуховодом, который вставляют в вытяжку устройства. Другой его конец выводится на улицу. Перед этим изготавливают и устанавливают оконную вставку, обеспечивают герметичность.

Выполнить это поможет инструкция по установке на примере кондиционеров Toshiba.

Часто рекламируют кондиционеры без воздуховодов. На самом деле это фальшивка и обман. Вода в этих аппаратах выводится через фильтр с порами, который охлаждается воздушным потоком. В этом случае тепло будет выходить, но в очень маленьких объёмах. Даже такой небольшой эффект нивелируется за счёт резкого повышения влажности в комнате. Покупать такие приборы не следует, и потому установка кондиционеров без прокладки труб не имеет смысла.

Установка кондиционера без вакуумного насоса

Если длина трассы менее 5 метров, то кондиционер может быть установлен без вакуумного насоса. Для этого потребуется:

Открутить все заглушки на портах.
Далее берется шестигранный ключ, который подбирается по размерам нижнего порта.
Далее ключ вставляется в порт и прокручивается на 90 градусов. В это время выходит фреон, который, вместе с воздухом и фреоном, создает избыточное давление.
На порту имеется золотник, который на некоторое время сжимается. В это время выхолит смесь газов, которая выносит воздух и аргон.
Далее повторяем предыдущие действия. Если трасса в 4 метра, то на этом будет достаточно, если 3 – то следует повторить еще раз.
На выход с золотником накручивается заглушка.
С помощью шестигранника открывается нижний и верхний порт, куда впускается фреон.
Система готова к работе.

Как самостоятельно установить кондиционер в квартире

Для начала следует определиться с местом установки и его способа. В квартирах устанавливаются кондиционеры, внешний и внутренний блок которых соединены трубой, в которой имеются провода и фреон.

Чтобы правильно установить кондиционер своими руками, для начала следует изучить инструкцию. Там указаны необходимые материалы, которые потребуются в процессе работы. Их лучше приобрести заранее.

Там же будет указана последовательность действий, практически во всех случаях они идентичны:

На стене отмечаются места размещения блока, трассы и всех остальных приспособлений.

Трасса для приспособлений системы

Необходимо отметить места прохождения проводки в стене. Это можно сделать с помощью специального прибора.
Далее крепится пластина внутреннего блока. Она должна быть горизонтальной (выровнять поможет строительный уровень). Затем прикладывается сама пластина и отмечаются места для сверления отверстий. После этого они сверлятся и туда вставляются крепежи.
Затем пластина ставится на место и тщательно закрепляется.
По такой же схеме устанавливается наружный блок.

Проверяется ровность установки и все аккуратно закрепляется.
С помощью перфоратора делается сквозное отверстие, через которое будут проходить коммуникации.

После этих действий прокладывается трасса в стене.

Как установить внешний блок

Все работы начинаются с монтажа конденсатора, выбираются подходящие кронштейны, которые выдержат вес кондиционера. Их лучше крепить к самой стене, а не к утеплителю или обшивке помещения.

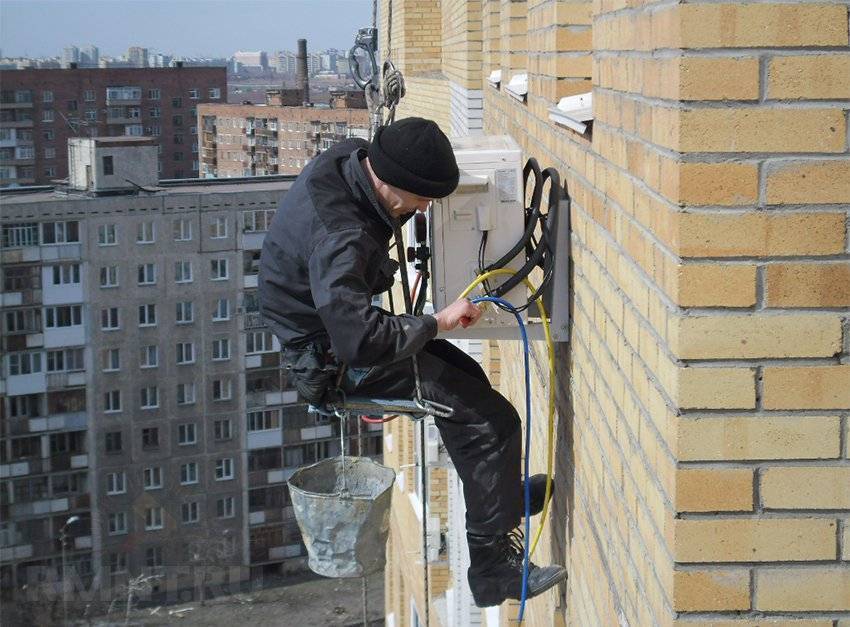

Крепление системы на фасаде многоэтажки

Чтобы защитить системы от неблагоприятных воздействий окружающей среды, ее нарывают козырьком.

Дренажная трубка от внешнего блока должна выводиться в канализацию.

Как установить внутренний блок

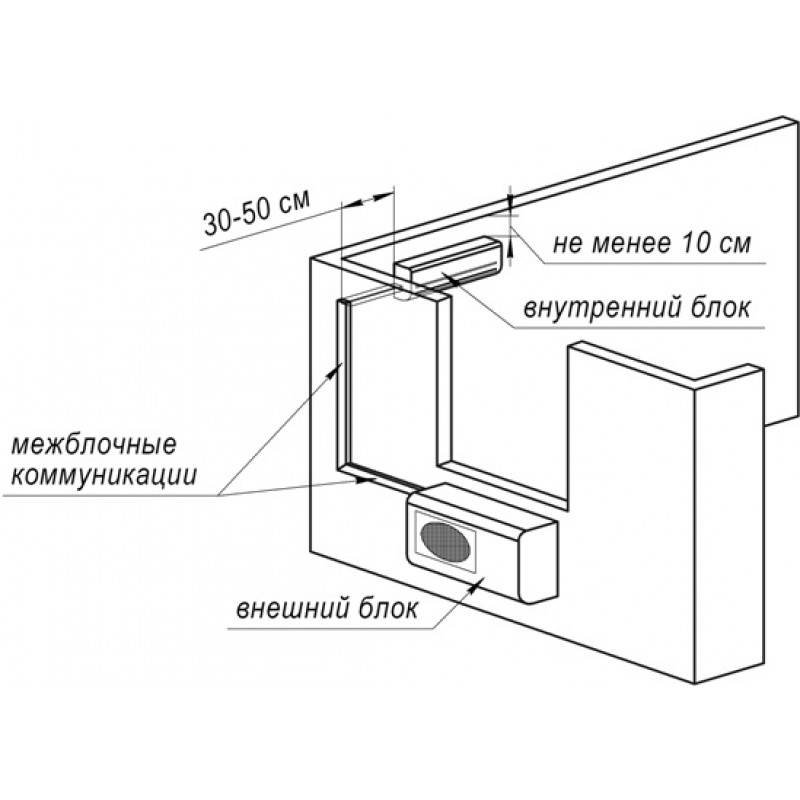

Расстояние между двумя блоками должно быть пропорциональным мощности системы. Чем оно меньше, тем лучше работает система.

Именно по этой причине внутренний блок устанавливается на той же стене, что и внешний. Если это сделать невозможно, то выбирается максимально близкое место.

Важно учесть, что:

Кондиционеры нельзя устанавливать над кроватью.
Расстояние до потолка должно быть не менее 10 см.
Нельзя размещать над окнами и батареями, а также в непроветриваемом помещении.
Не следует ставить кондиционер вблизи к мебели.

Следует обеспечить свободный доступ к устройству, это улучшит его производительность и позволит своевременно его чистить.

Установка внутреннего блока практически аналогична внешнему. Сначала следует выбрать место, затем прикрепить кронштейны, а на них, испаритель. Разница лишь в том, что перед установкой внутреннего блока требуется просверлить отверстие для фреоновой трубки.

После установки всей системы два блока соединяются, а кондиционер подключается к сети.

Перечень инструментов и материалов

В комплект поставки сплит-системы не входят следующие установочные материалы, их потребуется докупить самостоятельно:

кронштейн металлический подвески наружного модуля (можно сварить самому из стальных равнополочных уголков 35 х 3 мм);
четырехжильный медный кабель типа ВВГ сечением 1,5 или 2,5 мм² в зависимости от мощности охладителя;
трубки фреонопроводов медные диаметром 6.35 мм и 9.52 мм требуемой длины;
каучуковый теплоизоляционный рукав типа K-Flex по длине магистрали;
гофротруба дренажа (также подойдет металлопластик Ø16 мм);
лента обмоточная ПВС либо ПВХ;
пена полиуретановая – 1 баллон.

Помимо домашнего набора слесарных инструментов, установка кондиционера требует применения специальных приспособлений и оборудования:

перфоратор с длинным буром или коронным сверлом по бетону;
насос вакуумный;
коллектор с манометрами и шлангами;
приспособление ручной развальцовки медных труб и ножницы, не образующие металлической стружки.

Нередко в интернете встречаются инструкции, как устанавливать и запускать сплит-систему без вакуумного насоса, где воздух из трубопроводов и испарительного теплообменника выталкивается давлением фреона. Мы категорически не советуем следовать подобным рекомендациям и четко соблюдать технологию вакуумирования системы перед заполнением. Иначе компрессор может выйти из строя гораздо раньше положенного срока.

Вакуумирование — для чего и как сделать

Последний этап, которым заканчивается установка кондиционера своими руками — удаление воздуха и влаги, остатков аргона из системы. При монтаже влажный воздух из помещения или с улицы заполняет медные трубки. Если его не удалить, он попадет в систему. В результате компрессор будет работать с большей нагрузкой, будет больше греться.

Чтобы выглядела трасса аккуратней, ее можно замотать алюминиевым скотчем

Наличие влаги также негативно сказывается на работоспособности системы. Дело в том, что фреон, которым заправляют кондиционеры, содержит некоторое количество масла для смазки элементов изнутри. Это масло гигроскопично, но напитавшись водой, оно менее эффективно смазывает внутренности, а это приводит к их преждевременному износу.

Из всего этого следует, что без удаления воздуха работать система будет, но не очень долго и с возможными отключением по перегреву (если есть такая автоматика).

Удалить воздух из системы можно двумя способами: при помощи вакуумного насоса или некоторого количества фреона, выпущенного из наружного блока (он заправляется на заводе и имеет некоторый излишек фреона — на всякий случай).

Метод «пшика»

На портах внешнего блока откручиваем заглушки клапанов (на фото они обозначены стрелками).

Откручиваем крышки клапанов

Операции будем проводить с нижним портом (большего диаметра), который торчит перпендикулярно по отношению к корпусу. Под крышкой находится разъем под шестигранник, подбираем подходящий по размеру ключ.

Под крышкой находится клапан с разъемом под шестигранник

Далее, этим ключом, на одну секунду поворачиваем клапан на 90°, возвращаем в прежнее положение. Мы впустили в систему немного фреона, там создалось избыточное давление. Нажимаем пальцем на золотник, который находится на том же порту. Этим мы выпускаем смесь фреона и находящихся там газов. Нажимаем буквально на секунды. Част смеси должна остаться, чтобы не запустить новую порцию воздуха внутрь.

Повторить можно 2-3 раза, не больше, второй раз можно поворачивать клапан, расположенный выше. При трассе в 2-3 метра — можно 3 раза, при длине 4 метра — всего два. На большее запасов фреона не хватит.

Когда воздух практически удален, на выход с золотником (заправочный) накручиваем заглушку, управляющие клапана (под шестигранник) открываем полностью, запуская фреон в систему. Все места соединений промазываем мыльной пеной чтобы убедиться что они герметичны. Можно запускать.

Вакуумный насос

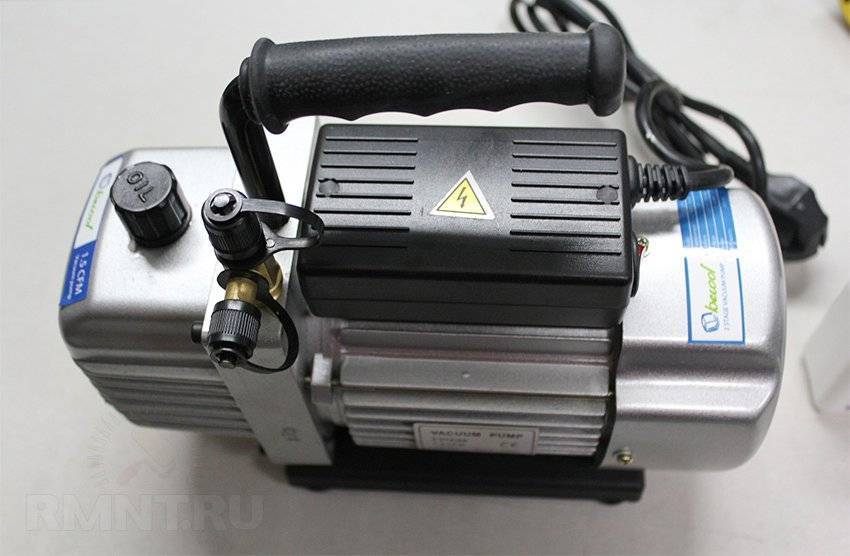

Для данной операции необходим вакуумный насос, трубка высокого давления, группа из двух манометров — высокого и низкого давления.

Не открывая клапанов на управляющих вентилях, ко входу с золотником подключаем шланг от вакуумного насоса, включаем оборудование. Оно должно работать 15-30 минут. За это время вытягивается весь воздух, пары, остатки азота.

Потом насос отключают, закрывают вентиль насоса но не отсоединяют и оставляют еще минут на 15-20. Все это время надо наблюдать за показаниями манометров. Если система герметична, изменения давления нет, стрелки манометров замерли на месте. Если стрелки меняют свое положение — где-то есть утечка и ее необходимо устранить. Найти ее можно с помощью мыльной пены и подтянуть соединение (обычно проблема находится в месте подсоединения медных трубок к выходам блоков).

Вакуумирование кондиционера при помощи насоса

Если все нормально, не отключая шланг насоса, полностью открываем клапан, который находится внизу. Внутри системы слышны какие-то звуки — фреон заполняет систему. Теперь в перчатках быстро окручиваете шланг вакуумного насоса — из клапана может вырваться некоторое количество ледяного фреона, а вам обморожения ни к чему. Теперь откручиваем полностью клапан вверху (где подключена более тонкая трубка).

Почему в таком порядке? Потому что при заполнении фреоном система находится под давлением, которое быстро запирает заправочный порт при отсоединении насоса. Вот и все, установка кондиционера своими руками завершена, можно включать.

Справедливости ради надо сказать, что подобную операцию — вакуумирование — проводит только в России и ближайших странах. В том же Израиле, где кондиционеры работают круглый год, ничего подобного не делают. Почему — вопрос для размышлений.

Внутреннее устройство кондиционера и принцип его работы

Перед тем как поставить кондиционер в доме или квартире, обязательно нужно ознакомиться с принципом работы этого прибора, а также с его конструкционным строением. Эти знания позволят не только ускорить монтажные работы, но и выполнить их правильно.

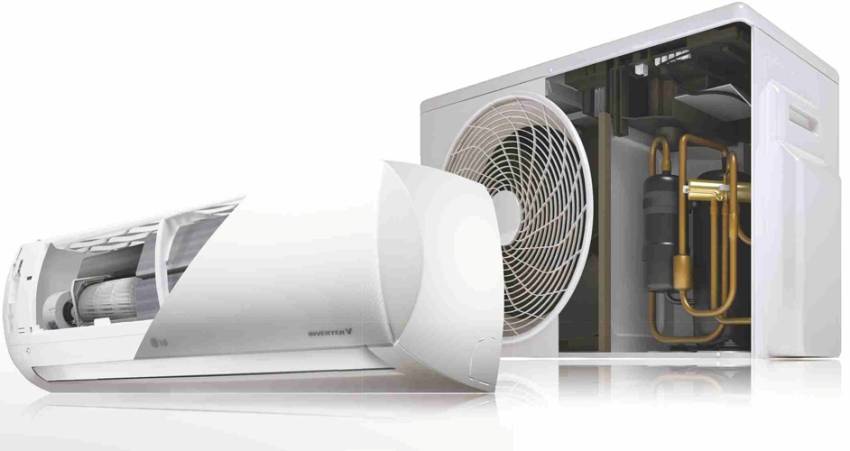

Кондиционер состоит из компрессора и испарительного блока, соединенных между собой трубками

Сплит-системы состоят из испарительного блока и компрессора. Эти элементы соединены между собой трубками. Для монтажа внешнего блока или компрессора используется плоскость наружной стены, а испаритель размещается в помещении. В дорогих моделях климатического оборудования может присутствовать несколько внутренних блоков. Все они подключаются к одному компрессору.

Принцип действия сплит-систем:

Под воздействием высокого давления через сопло подается хладагент в камеру испарителя.
Там рабочее вещество расширяется и закипает. Формирующиеся в процессе этого пары поглощают тепло.
В результате этого процесса образуется водный конденсат, который оседает на радиаторе в испарительном блоке.
Оттуда влага поступает в специальный резервуар и через трубку выводится из помещения.

Во время работы кондиционера с рабочим веществом происходит следующее:

Компрессор осуществляет откачку испарений и повышает давление.
Происходит нагревание рабочего вещества, которое из жидкого состояния переходит в газообразное.
В виде плотного тумана хладагент попадает в камеру для сбора конденсата.
Вентилятор охлаждает пары конденсата, который снова переходит в жидкое состояние.
Затем рабочее вещество, движимое давлением, снова поступает в сопло испарителя. Цикл повторяется.

Чтобы правильно все установить, следует иметь представление об устройстве и принципе работы кондиционера

Эффективность климатического оборудования, а также расход электричества зависят от того, в каких условиях работает кондиционер. Если поблизости установлен обогревательный прибор, то потребление электроэнергии возрастет.
