Содержание
1. Способы расчета воздухообмена 1.1. По кратностям воздухообмена в зависимости от специфики помещений;
1.2. По площади помещений;
1.3. По количеству пребывающих в помещениях людей.
2. Подбор воздуховода
3. Общие требования к системам вентиляции.
Для того чтобы выбрать необходимую нам систему вентиляции, нужно знать, сколько же воздуха надо подавать или удалять с того или иного помещения, т.е. необходимо узнать воздухообмен в помещении или в группе помещений.
Это позволит выбрать тип и модель вентилятора и произвести расчет воздуховодов.
Нормы воздухообмена различного типа помещений определяется согласно нормам проектирования соответствующих зданий и сооружений (СНиП 31–01-2003, СНиП 2.08.02-89, СНиП 2.09.04-87, СНиП 2.04.05-91, МГСН 3.01-01 «Жилые здания» и др.). В нормативных документах четко определено, какие должны быть системы вентиляции в тех или иных помещениях, какое оборудование должно в них использоваться и где оно должно располагаться. А также какое количество воздуха, с какими параметрами и по какому принципу должно подаваться и удаляться из них.
Существует несколько способов расчета воздухообмена:
- по кратностям воздухообмена в зависимости от специфики помещений;
- по площади помещений;
- по количеству пребывающих в помещениях людей.
Состав проекта
Подробно рассмотрим состав листов, которые обязательно должны быть включены в проект:

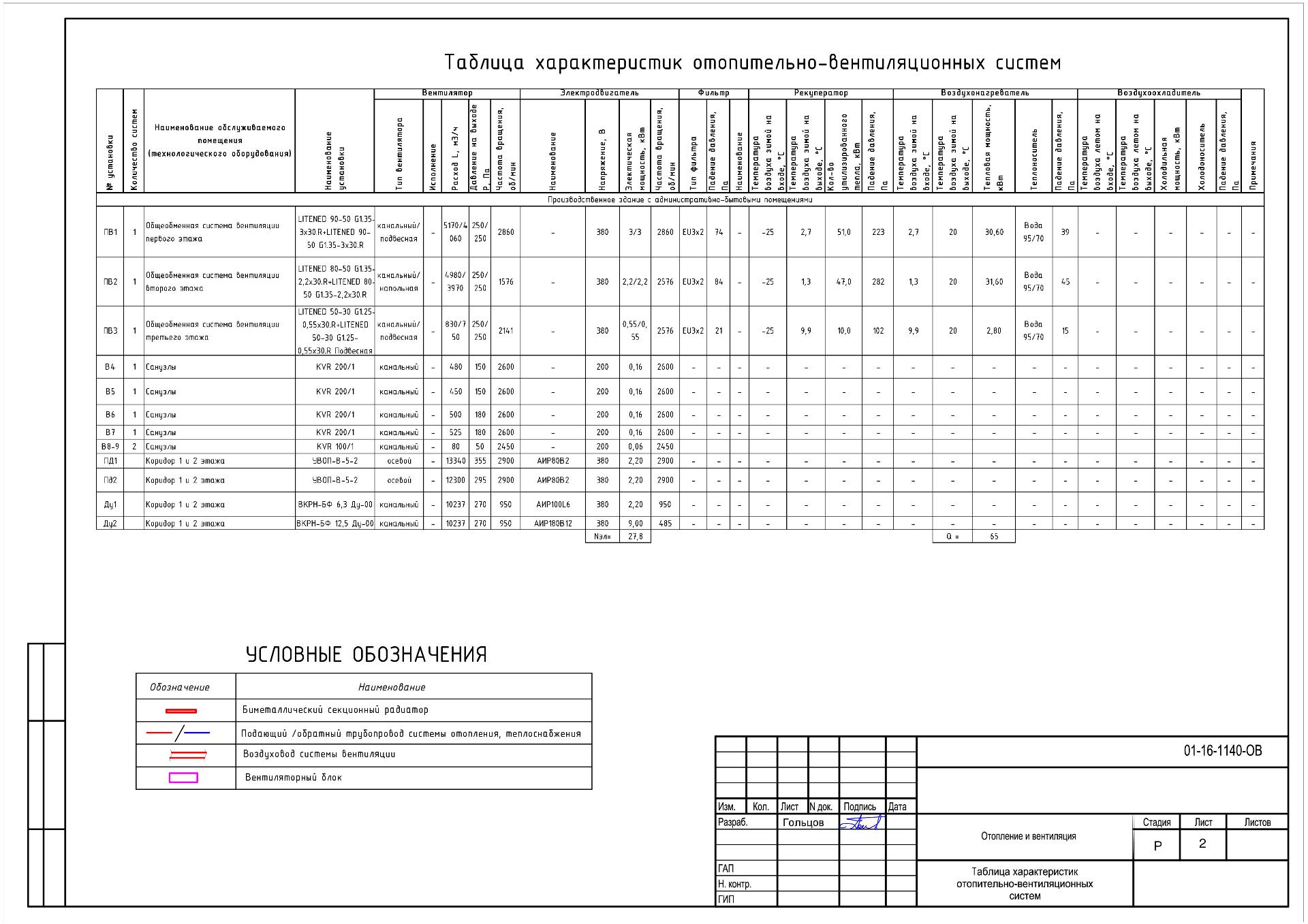

Общая информация о чертежах
В нем дается краткое описание систем, чтобы каждый установщик и сборщик мог быстро ориентироваться в проекте. Общие данные включают сводную таблицу вентиляционных систем с параметрами для всего вентиляционного оборудования и нагрузкой на электрические и отопительные системы здания.

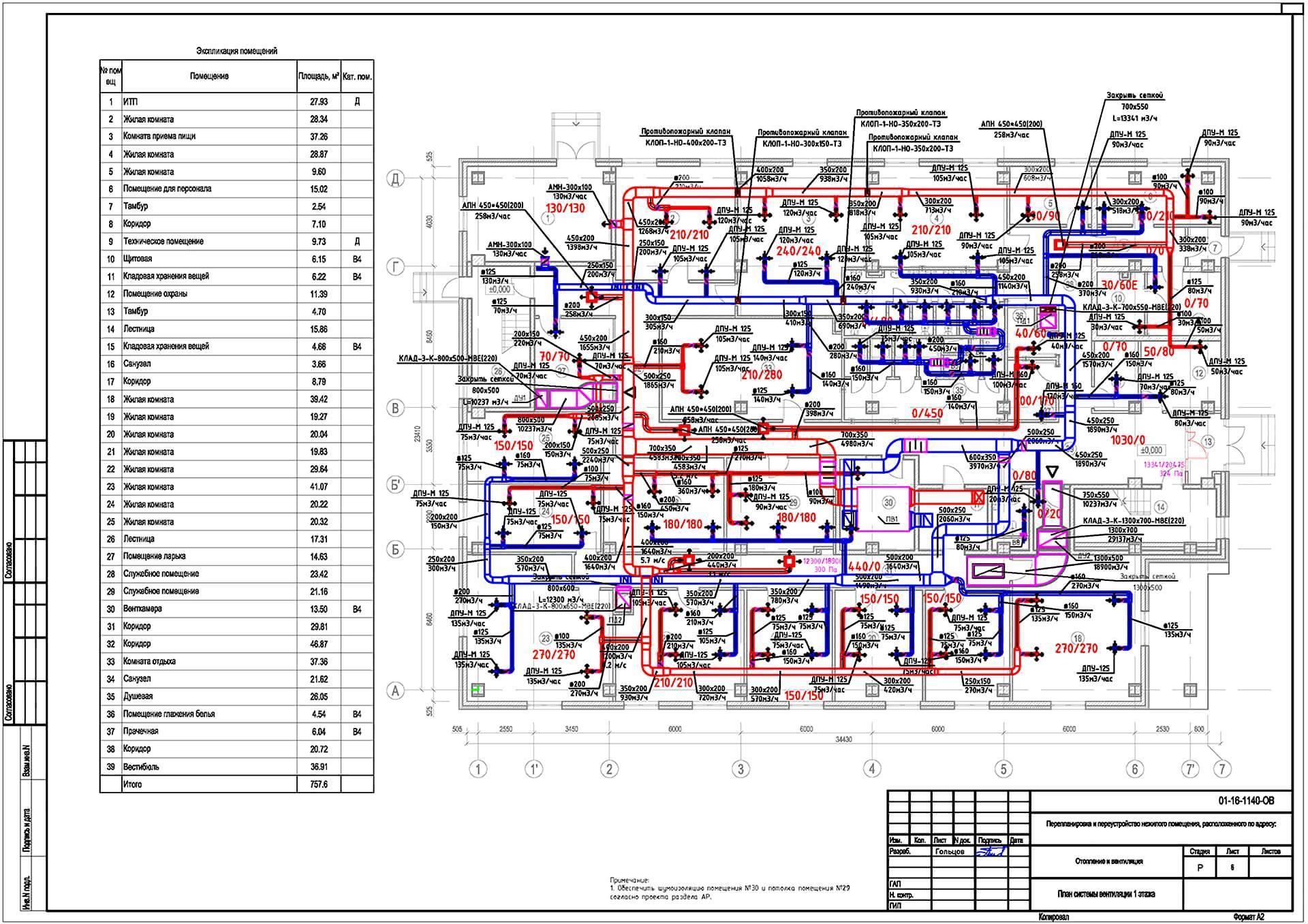

Планы систем вентиляции
Ключевые листы проектной документации. Они используются для монтажных работ, координации инженерных систем и последующего сервисного обслуживания. На планах показаны прогоны воздуховодов, размеры, расход воздуха в каждой зоне, марки решеток и вентиляционного оборудования.

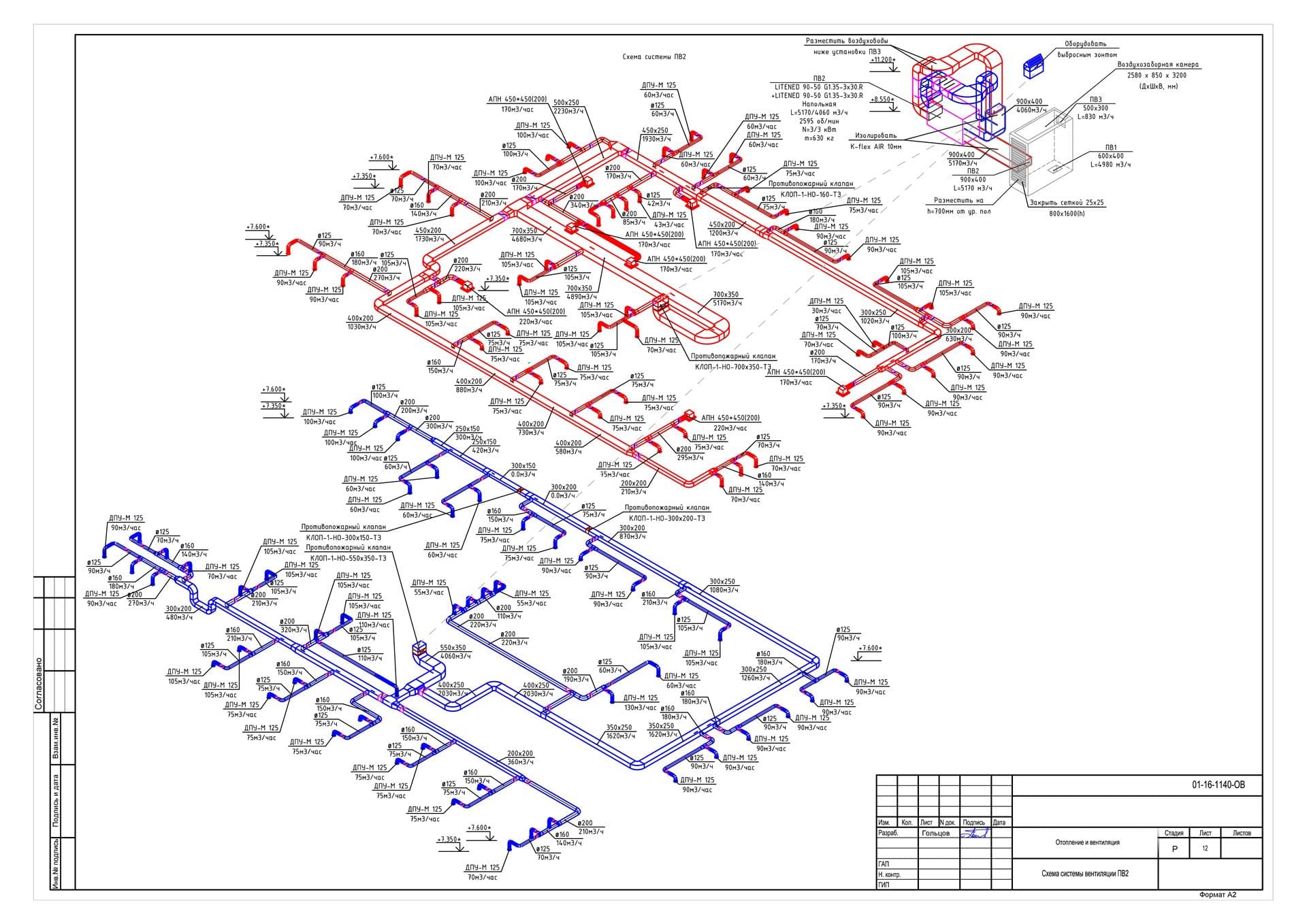

Диаграммы вентиляционной системы
На рисунках показано вертикальное расположение воздуховодов и возможные уклоны на пересечениях. В нашей команде схемы создаются в 3D программе MagiCAD. Программа автоматически рассчитывает расход воздуха и балансирует ветви.
План и схемы системы теплоснабжения
Нагревательная секция приточных устройств должна быть включена в конструкцию вентиляции. Зимой приточный воздух должен нагреваться. Для этой цели обычно используются водонагреватель и рекуператор. Воздух нагревается в рекуператоре, а затем проходит через секцию подогрева воды, которая подключена к системе отопления. Трубопровод подачи тепла и все трубопроводы отопительного прибора должны быть рассчитаны проектировщиком. Система теплоснабжения должна быть сбалансирована с другими потребителями.

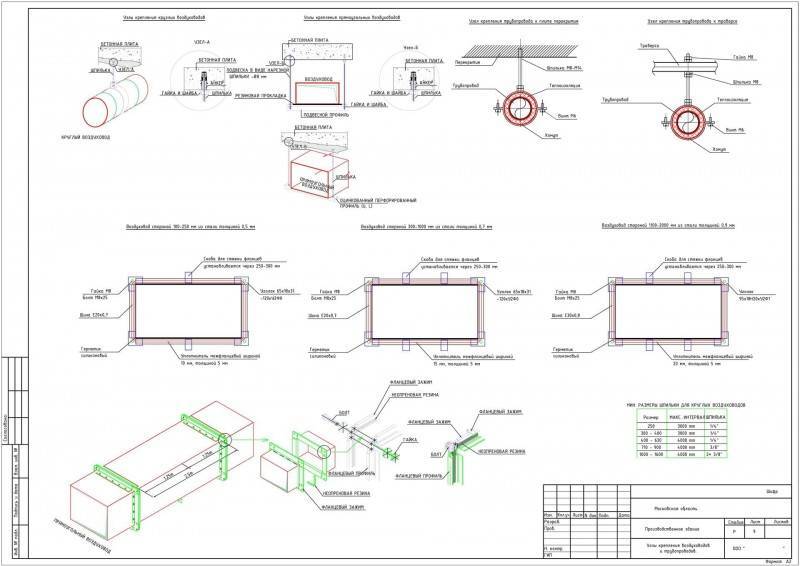

Стандартные элементы каждого проекта. Воздуховоды различных размеров и конфигураций фиксируются разными способами. Монтажные элементы дополнительно заказываются установщиком и должны строго соответствовать требованиям, указанным в проекте.
- Спецификация оборудования и материалов
Спецификация – это точное количество материалов и оборудования, которое потребуется для прокладки установки. В современном дизайне это стало намного проще. MagiCAD автоматически рассчитывает длину воздуховодов на основе чертежа. Проектировщику достаточно проверить расчеты и заполнить недостающие элементы самостоятельно.
Без дизайна невозможно правильно подобрать размер воздуховодов, решеток, приобрести точное количество необходимых материалов. Без дизайна трудно сбалансировать систему.
В ходе проектных работ выполняются следующие расчеты:
- Расчет курсов обмена воздуха. Расход воздуха в каждом помещении рассчитывается в соответствии с нормами кратности или дополнительными расчетами по удалению избыточного тепла или влаги.
- Аэродинамические расчёты. В расчете решаем 2 задачи. Сначала мы определяем общее давление, которое вентилятор должен обеспечить, чтобы гарантировать доставку воздуха во все помещения. Во-вторых, мы балансируем ветви системы вентиляции друг против друга. Одно вентиляционное ответвление длиннее, а другое короче. Воздух всегда идет кратчайшим путем, и мы должны сбалансировать систему таким образом, чтобы воздух равномерно проходил через все ветви системы.
- Дополнительные расчеты по удалению избыточного тепла и влажности. В некоторых помещениях основной задачей является не обеспечение воздуха для дыхания, а удаление избыточного тепла (например, на кухне) или влаги (например, в бассейнах). Есть много комнат, где воздухообмен не рассчитывается в соответствии со стандартами, а рассчитывается отдельно.
Примеры расчета кратности воздухообмена
Возьмем для примера помещение высотой 3,5 м и площадью 60 м², где работает 15 человек. Считаем, что воздух загрязняется только от роста концентрации углекислого газа из-за дыхания.
Сначала находим объем помещения: V = 3,5 м × 60 м² = 210 м³.
Учитываем, что 1 среднестатистический человек выделяет 22,6 л углекислого газа в час.
Получаем, что вредные выделения можно рассчитать формулой B = 22,6 × n, где n соответствует количеству людей в помещении.
B = 22,6 л/ч × 15 = 339 л/ч
Для помещений максимально допустимая концентрация углекислого газа равняется 1/1000, или же 0,1 %. Переведем это в 1 л/м³. В чистом воздухе углекислого газа есть около 0,035 %. Переводим в 0,35 л/м³.
Рассчитаем, сколько свежего воздуха понадобится для всех 15 человек:
Q = 339 л/ч : 1 л/м³ – 0,35 л/м³ = 339 л/ч : 0,65 л/м³ = 521,5 м³/ч. Кубические метры в данном случае перешли в числитель, а часы — напротив, в знаменатель.
Помимо расчета по вредным веществам, кратность воздухообмена имеет значение при регулировании количества влаги и тепла в помещении: соответствующие формулы показаны на этом изображении
Определяем кратность воздухообмена:
N = 521,5 м³/ч : 210 м³ = 2,48 раз в час. Выходит, при сменяемости воздуха на уровне 2,48 раз в час концентрация углекислого газа останется в пределах нормы.
Найдем теперь удельную кратность воздухозамещения на 1 человека и на 1 м². Объем помещения при этом должен быть не меньше 210 м³, а высота потолка — от 3,5 м.
521,5 м³/ч : 15 чел. = 34,7 м³/ч на 1 человека
521,5 м³/ч : 60 м² = 8,7 м³/ч на 1 м² площади
Вредные выделения (B) также рассчитывают через формулу:
B = a × b × V × n, где:
a — коэффициент инфильтрации; b — концентрация углекислого газа, л/м³ за 1 час; V — объем помещения, м³; n — количество людей.
Содержание веществ можно измерять в граммах, а не в литрах — так будет лучше для безопасности.
Кратность воздухообмена в помещении предприятий розничной торговли (магазинов)
| № | Помещение | Расчетная температура воздуха для холодного периода года, °С | Кратность воздухообмена или количество воздуха, удаляемого из помещений | |
| приток | вытяжка | |||
| 1 | Торговые залы магазинов площадью 400 м2 и менее: | |||
| продовольственных | 16 | — | 1 | |
| непродовольственных | 16 | — | 1 | |
| 2 | Торговые залы магазинов площадью более 400 м2: | |||
| продовольственных | 16 | По расчету | По расчету | |
| непродовольственных | 16 | По расчету | По расчету | |
| 3 | Разрубочная | 10 | 3 | 4 |
| 4 | Разгрузочные помещения | 10 | По расчету | По расчету |
| 5 | Помещения для подготовки товаров к продаже (при размещении в отдельном помещении), комплектовочные, приемочные | 16 | 2 | 1 |
| 6 | Кладовые (неохлаждаемые): | |||
| хлеба, кондитерских изделий; | 16 | — | 0,5 | |
| гастрономии, рыбы, молока, фруктов, овощей, солений, вина, пива, напитков; | 8 | — | 1 | |
| обуви, парфюмерии, товаров бытовой химии, химикатов; | 16 | — | 2 | |
| прочих товаров | 16 | — | 0,5 | |
| 6.1 | Помещение подготовки товаров к продаже (при размещении в отдельном помещении), комплектовочные, приемочные, экспедиции | 16 | 2 | 1 |
| 7 | Помещения демонстрации новых товаров (при размещении в отдельном помещении) | 16 | 2 | 2 |
| 8 | Гладильные | 16 | По расчету | По расчету |
| 9 | Камеры для мусора (неотапливаемые) | — | — | — |
| 10 | Помещение для механизированного прессования бумажных отходов | 16 | — | 1,5 |
| Помещения для хранения: | ||||
| 11 | упаковочных материалов и инвентаря | 16(8) | — | 1 |
| 12 | контейнеров обменного фонда | — | — | 1 |
| 13 | тары | 8 | — | 1 |
| 14 | уборочного инвентаря, моющих средств | 16 | — | 1,5 |
| 15 | Бельевая | 18 | — | 0,5 |
| 16 | Мастерские, лаборатории | 18 | 2 | 3(2) |
| 17 | Охлаждаемые камеры для содержания: | |||
| мяса, полуфабрикатов, гастрономии | — | — | ||
| рыбы | -2 | — | — | |
| овощей, фруктов, кондитерских изделий, напитков | 4 | 4 | 4 | |
| мороженое, пельмени и т.п. | -12 | Периодически | ||
| пищевых отходов | 2 | — | 10 | |
| 18 | Машинные отделения охлаждаемых камер с воздушным охлаждением | 5 | По расчету | |
| 19 | Машинные отделения охлаждаемых камер с водяным охлаждением | 5 | 2 | 3 |
| 20 | Конторские помещения, комната персонала, главная касса, помещение охраны, опорный пункт АСУ | 18 | — | 1 |
| 21 | Гардеробные, подсобная для персонала предприятия общественного питания, комната для приема пищи | 16 | — | 1 |
| 22 | Общественные туалеты для покупателей и туалеты для персонала | 16 | — | 50 м3/ч на унитаз |
| 23 | Душевые | 25 | — | 5 |
| 24 | Комната-профилакторий (при размещении магазина в подземных этажах) | 20 | — | 60 м3/ч на чел. |
| 25 | Помещения приема и выдачи заказов | 12 | — | 1 |
| 26 | Помещения приема стеклотары | 16 | — | 1 |
| 27 | Здравпункт | 20 | 1 | 1 |
Кратность воздухообмена в помещениях физкультурно-оздоровительных учреждений
| № | Наименования помещений | Расчетная температура воздуха, °С | Кратность воздухообмена в час | |
| приток | вытяжка | |||
| 1 | Спортивные залы без мест для зрителей (кроме залов художественной гимнастики) | 15 | По расчету, но не менее 80 м3/ч на одного занимающегося | |
| 2 | Залы художественной гимнастики и хореографические классы | 18 | По расчету, но не менее 80 м3/ч на одного занимающегося | |
| 3 | Помещения индивидуальной силовой и акробатической подготовки, индивидуальной разминки перед соревнованиями | 16 | 2 | 3 |
| 4 | Мастерские | 16 | 2 | 3 |
| 5 | Учебные классы, методические кабинеты, комнаты инструкторского и тренерского состава, судей, прессы, административного и инженерно-технического состава | 18 | 3 | 2 |
| 6 | Бытовые помещения рабочих, служащих охраны общественного порядка | 18 | 2 | 3 |
| 7 | Помещение пожарного поста | 18 | — | 2 |
| 8 | Гардеробная верхней одежды для занимающихся | 16 | — | 2 |
| 9 | Раздевалка (в том числе при массажных) | 25 | По балансу с учетом душевых | 2 (через душевые) |
| 10 | Душевые | 25 | 5 | 10 |
| 11 | Массажные | 22 | 4 | 4 |
| 12 | Санитарные узлы: | |||
| общего пользования | 16 | — | 100 м3/ч на унитаз или писсуар | |
| для занимающихся (при раздевальных) | 20 | — | 50 м3/ч на унитаз или писсуар | |
| индивидуального пользования | 16 | — | 25 м3/ч на унитаз или писсуар | |
| 13 | Умывальные при санитарных узлах общего пользования | 16 | — | За счет санитарных узлов |
| 14 | Инвентарные при залах | 15 | — | 1 |
| 15 | Кладовые и складские помещения: | — | ||
| с постоянным пребыванием обслуживающего персонала; | 16 | — | 2 | |
| с кратковременным пребыванием обслуживающего персонала | 10 | — | 1 | |
| 16 | Склады реагентов, хозяйственных химикатов и красок | 10 | — | 2 |
| 17 | Помещения для сушки спортивной одежды | 22 | 2 | 2 |
Правила использования измерительных устройств
При измерении скорости потока воздуха и его расхода в системе вентиляции и кондиционирования нужен правильный подбор приборов и соблюдение следующих правил их эксплуатации.
Это позволит получить точные результаты расчета воздуховода, а также составить объективную картину системы вентиляции.
Для того, чтобы зафиксировать средние показатели расхода, нужно выполнить несколько замеров. Их количество зависит от диаметра трубы или от размера сторон, если канал прямоугольной формы
Соблюдайте режим температур, который обозначен в паспорте прибора. Также следите за положением сенсора зонда. Он должен быть всегда ориентирован точно навстречу потоку воздуха.
Если не соблюдать это правило, результаты измерений будут искажены. Чем больше будет отклонение сенсора от идеального положения, тем выше будет погрешность.
Правила создания воздухообмена в помещении
Естественная вентиляция работает по принципу перепада температуры входящего и выходящего воздуха
В городских квартирах используется схема естественной и приточно-вытяжной вентиляции. Отработанные потоки выводятся по внутренним каналам в здании через вытяжки. Для работы системы требуется восполнение атмосферы такой же кубатурой свежего воздуха. Наружные потоки поступают через неплотности оконных и дверных проемов или при открывании фрамуг и форточек.
Система естественного воздухообмена работает за счет разной удельной массы холодного и теплого воздуха. Имеет значение ветер на улице для создания тяги во внутренних вентканалах. В теплую погоду тяга становится меньше, поэтому многие жильцы ставят электрические вентиляторы в отверстии вытяжки на кухне и в санузле.
Нормы воздухообмена в офисных помещениях предусматривают, что межкомнатные двери должны иметь просвет между полотном и полом около 1,5 – 2,0 см для естественной конвекции или нижние переточные решетки. Окна рассматриваются в единой системе в качестве приточных устройств.
Конструктивное решение
Строение каналов в многоэтажном секторе меняется в зависимости от развития новых технологий строительства. Раньше индивидуальные протоки шли от каждой вытяжки к общему столбу. Переход к повышенной этажности вызвал необходимость связки вертикальных труб на 4 – 5 этажей горизонтальными проходами, а от них идут каналы к общей шахте.
Компактная вертикаль объединяет 1 – 2 сборных канала, отработанный поток не поступает сразу в выводящую вертикаль, а приводится туда только над следующим этажом или выше. Схема вытягивающих шахт по строению напоминает елку. Конструкция занимает мало места, но структура делает ее зависимой от погодных условий.
В частном строении
В частном доме лучше обустраивать принудительную вентиляцию
В частном доме вентиляция ставят принудительную приточно-вытяжную систему, т.к. необходима подача свежего воздуха в котельную, погреб, кухню, другие комнаты. Микроклимат страдает, если ставят только вытяжку без организации притока. В таком случае ощущается нехватка кислорода. Другой ошибкой является подача воздуха без принудительного вытягивания. В этом случае внутренний воздух разбавляется свежими потоками, но запахи и вредные компоненты остаются в доме.
Искусственная вентиляция не пропускает загрязненный наружный воздух, т.к. в системе предусмотрены фильтры, которые избавляют потоки от аллергенов, бактерий и микробов. В ванной комплексное вентилирование устраняет влажность, на кухне удаляет запах, духоту. Оборудование работает в автоматическом режиме, управляется вручную или электронными приборами. Стоимость принудительной системы выше, чем устройство внутренних или навесных каналов. Для экономии подбираются только те функциональные компоненты системы, которые необходимы конкретному дому.
Влияние пластиковых окон на скорость воздухообмена
Приточный клапан на пластиковое окно
В жилище создается разреженность атмосферы из-за плотной изоляции оконных металлопластиковых проемов и современных герметичных дверей. В этих условиях тяга в канализационном канале может опрокинуться, если такое отверстие расположено выше других, в одной из комнат температура выше других, или действует разность давления ветра.
Современные окна становятся некомфортными, недышащими и доставляют неприятности в виде плохого вентилирования. Многие удаляют прокладки и делают дополнительные щели в раме. Такое решение дает результат в виде сквозняков, потерь тепла и обледенения фрамуг. Есть специальное решение в виде конструктивных элементов заводского изготовления, которые вставляются в раму для организованного контроля прохода воздуха.
Расчет приточно вытяжной вентиляции
После того, как были определены потребности в свежем воздухе и производительность вентсистемы, переходите к проекту распределения воздуха по квартире или зданию. Состоит она из: воздуховода, разнообразных фасонных изделий, распределителей воздуха (решеток) и дроссель — клапанов. Перед тем, как рассчитать вентиляцию, нужно начертить схему будущего воздуховода таким образом, чтобы длина его была минимальной, а производительность достаточной.

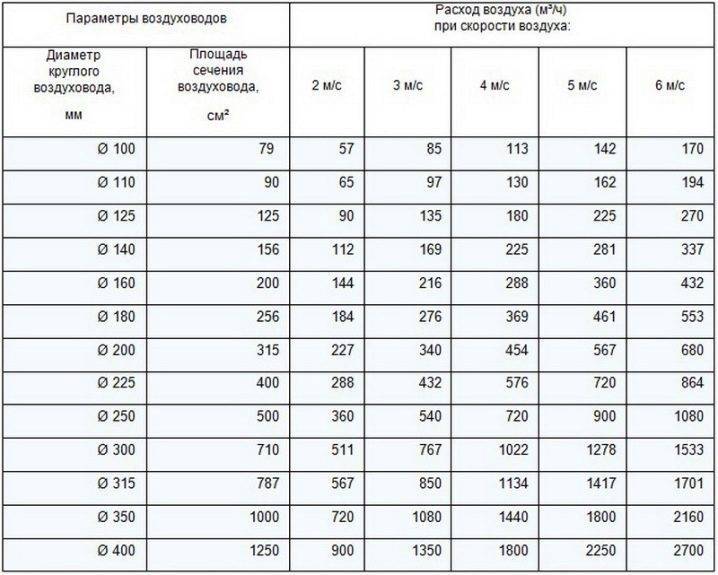

Выберите, какое сечение воздуховода будет для вас более оптимальным — круглое или прямоугольное. У первого меньше высота, что позволяет экономить запотолочное пространство, а второй более прост в монтаже. Нужно учесть, что скорость воздушного потока должна ограничиваться 3-4 метрами в секунду. Если она будет больше — возникнет сильный шум.
Требуемую расчетную площадь сечения у воздуховода рассчитывают так:
Sc (площадь сечения) = L (расходу воздуха) помноженному на 2.778 (общепринятый коэффициент разных размерностей) и разделенному на V (скорость прохождения воздуха по воздуховоду).
Результат получится в сантиметрах квадратных для большего удобства.
У круглых воздухоотводов она считается так- S = tt умножить на D / 400
У прямоугольных S= A умножить на B /100.
S фактическая площадь, D диаметр,A и B ширина и высота.
Считать эти показатели нужно для каждой ветки воздуховода. Для бытовых инженерных сетей выбирают круглые воздухоотводы от 100 до 250 мм, если ваш выбор — прямоугольные изделия, их диаметр должен быть полностью эквивалентным.
Рабочее давление и сечение воздуховода
Принципиальная схема работы воздухонагревателя .
Расчет вентиляции предполагает обязательное определение таких параметров, как рабочее давление и сечение воздуховодов. Эффективная и полноценная система включает в свой состав распределители воздуха, воздуховоды и фасонные изделия. При определении рабочего давления нужно учитывать такие показатели:
- Форма вентиляционных труб и их сечение.
- Параметры вентилятора.
- Число переходов.
Расчет подходящего диаметра можно выполнять с использованием следующих соотношений:
- Для здания жилого типа на 1 м пространства будет достаточно трубы с площадью сечения, равной 5,4 см².
- Для частных гаражей – труба сечением 17,6 см² на 1 м² площади.
С сечением трубы напрямую связан такой параметр, как скорость воздушного потока: в большинстве случаев подбирают скорость в пределах 2,4-4,2 м/с.
Таким образом, выполняя расчет вентиляции, будь то вытяжная, приточная или приточно-вытяжная система, нужно учитывать ряд важнейших параметров. От правильности этого этапа зависит эффективность всей системы, поэтому будьте внимательны и терпеливы. При желании можно дополнительно определить расход электроэнергии на работу устраиваемой системы.
ФИЗИЧЕСКИЕ СОСТАВЛЯЮЩИЕ РАСЧЁТОВ
По способу работы, в настоящее время, вентиляционные схемы делятся на:
- Вытяжные. Для удаления использованного воздуха.
- Приточные. Для впуска чистого воздуха.
- Рекуперационные. Приточно-вытяжные. Удаляют использованный и впускают чистый.
В современном мире схемы вентиляции включают в себя различное дополнительное оборудование:
- Устройства для подогрева или охлаждения подаваемого воздуха.
- Фильтры для очистки запахов и примесей.
- Приборы для увлажнения и распределения воздуха по помещениям.
При расчёте вентиляции учитывают следующие величины:
- Расход воздуха в куб.м./час.
- Давление в воздушных каналах в атмосферах.
- Мощность подогревателя в квт-ах.
- Площадь сечения воздушных каналов в кв.см.
Вычисление диаметров каналов и сечений воздуховодов
Определение общего диаметра воздушных каналов, их внешних сечений и размеров единичных деталей, узлов дымохода надо начинать с выбора геометрии конструкции.
Наиболее распространены следующие конфигурации:
- круг;
- квадрат;
- прямоугольник;
- овал.
Чем больше величины шахты, тем меньше скорость перемещения воздуха в ней. Одновременно сокращается и шум, который этот воздух производит. Такие соображения надо обязательно учитывать, когда определяются необходимые оптимальные параметры. На практике большинство людей использует современное программное обеспечение, поскольку без него определить требуемые значения может только узкий круг опытных проектировщиков. Опасаться применения удаленных калькуляторов не стоит — они составлены с учетом рекомендаций, над которыми специальные проектные организации работают годами.
Но в первом приближении оценить необходимые значения можно и самостоятельно. При этом реальный диаметр воздуховода и его наружное сечение будут получаться путем округления вычисленной цифры до ближайшего существующего типоразмера. Максимально точный ответ можно получить только при обращении в специализированное бюро.
Если же труба будет круглая, то расчет происходит так:
- определяется величина поперечника, выражаемая в квадратных метрах;
- исходя из нее, через формулу для определения площади круга устанавливают диаметр канала;
- для расположенных внутри стен кирпичных шахт и для других ситуаций одинаково подбирают самое близкое из возможных значений.
Сроки проектирования
Cроки проектирования зависят от полноты предоставляемой заказчиком информации, точности технического задания, степени готовности объекта (реконструкция или новое строительство), согласования проектных решений с дизайнером, архитектором и другими смежными инженерными разделами проектирования. Ориентировочные сроки:
| Площадь объекта | Сроки | |
| Стадия «П» | Стадия «Р» | |
| До 300 м2 | от 7 рабочих дней | от 7 рабочих дней |
| 300-600 м2 | от 10 рабочих дней | от 15 рабочих дней |
| 600-1000 м2 | от 20 рабочих дней | от 25 рабочих дней |
| 1000-2000 м2 | от 30 рабочих дней | от 40 рабочих дней |
| Свыше 2000 м2 | Определяется индивидуально |
Административные и бытовые здания
Как уже упоминалось, показатели кратности имеют различные значения для разных зданий, при этом в части случаев эксплуатация систем обеспечения ротации воздушных масс, предусматривает использование естественной вентиляции и в холодное время года. При этом, в части используемых помещений, например душевых и уборных вытяжная система вентиляции должна работать более интенсивно, чем система подачи свежего кислорода в комнатах общего назначения. Так, параметры ежечасно удаляемого из помещений душевых воздуха с паром должна исходить из расчета 75 м³/ч из расчета на 1 сетку, а при организации удаления загрязненного воздуха из уборных из расчета 25 м³/ч на 1 писсуар и 50 м³/ч на 1 унитаз.
Таблица кратности для торговых помещений.
При обеспечении смены воздуха в кафе организация системы вентиляции и кондиционирования должна обеспечить кратность замены воздуха в приточной системе на уровне 3 ед/ч, для системы вытяжки этот показатель должен составлять 2 ед/час. Расчет системы полной замены воздуха в торговом зале зависит от типа используемой вентиляции. Так, если при наличии вентиляции приточно-вытяжного типа кратность замены воздуха определяется расчетным путем для всех типов торговых залов, то при обустройстве сооружения вытяжкой, не обеспечивающей приток воздуха, кратность воздухообмена должна составлять 1,5 ед/ч.
Таблица кратности для помещений кафе
При использовании помещений, обладающих большим количеством пара, влаги, тепла или газа, расчет воздухообмена может вестись исходя из имеющегося избытка. Для того, чтобы рассчитать воздухообмен по теплоизбыткам используется формула (4):
где Qпом – количество выделяемой в помещение теплоты;
ρ – плотность воздуха;
c — теплоемкость воздуха;
t вывод — температура воздуха, удаляемого при помощи вентиляции;
t подав — температура воздуха, подаваемого в помещение.
Организация системы обмена воздуха в котельной исходит из типа используемого котла и должна обеспечивать 1-3 кратную замену всего объема кислорода в течение часа.
Расчет воздухообмена по кратностям
Для расчета отдельных объектов и групп помещений можно пользоваться кратностями воздухообмена. Кратность воздухообмена – величина, показывающая сколько раз в течение часа должен смениться воздух в помещении.
Например, если кратность притока для некоторого помещения площадью 30 м 2 при высоте потолков 3 м (объём 90 м 3 ) составляет 2 крата, то расход приточного воздуха должен составить 180 м 3 /ч.
О том, в каких помещениях какая кратность воздухообмена должна быть, указано в соответствующих нормативных документах в зависимости от типа рассматриваемого объекта (нормативные документы и пособия перечислены выше).
Нормы воздухообмена в офисах
Регулирование стандартов вентиляции, влажности в офисном помещении происходит на этапе законодательном с помощью следующих документов:
Трудовой Кодекс РФ
СанПиН 2.2.4.48-96, где указываются требования к установлению микроклимата в производственном помещении.
Норматив обмена воздуха, изложенный в СП 60.13330. 2016, определяют назначением кабинета, а также числом работников в нём. Стандарты кратности воздухообмена на 1 сотрудника, описанные в нём:
- Помещение для совещаний — 60 м в кубе в час;
- Кабинет, где находится руководитель — 60 м в кубе в час;
- Приёмная — 40 м в кубе в час
- Если офис имеет открытый тип, то норма для него — 30 м в кубе в час;
- Коридор, а также холл — 11 м в кубе в час;
- Уборная имеет норму в 75 м в кубе в час;
- Курилка же — 100 м в кубе в час.
Обеспечить адекватную вентиляцию необходимо не только для производственной безопасности. Прямым образом она затрагивает здоровье сотрудника и качество его труда.
Решение вентиляции для небольшого офиса
Вентиляция офиса небольшой площади, в зависимости от предъявляемых требований, может свестись к организации только системы механической приточной вентиляции.
Простое решение:
Дано: небольшой офис, состоящий из двух офисных помещений, сан. узла и коридора. Площадь помещений приведена в таблице №1. Во всех офисных помещениях смонтирован подшивной потолок. Высота запотолочного пространства составляет 400 мм. В сан. узле выше уровня подшивного потолка имеется внутристенный вытяжной канал. Необходимо запроектировать и смонтировать простейшую систему вентиляции.
| Таблица 1. Характеристики помещений офиса | |||
| № п/п | Наименование помещения | Площадь, м2 | Кол-во людей |
| 1 | Офисное помещение 1 | 24,2 | 2 |
| 2 | Офисное помещение 2 | 24,2 | 4 |
| 3 | Коридор | 24,5 | — |
| 4 | Санитарный узел | 4,0 | — |
- Решение: Исходя из требований СНиП 41-01-2003 (Отопление, вентиляция и кондиционирование), в офисные помещения необходимо подавать санитарную норму свежего воздуха из расчета 60м3/ч на человека. Из тех-же источников известно, что из санитарных узлов необходимо удалять воздух из разчета 50 м3/ч на один унитаз. Путем несложных математических расчетов определяем, что в Офисное помещение 1 необходимо подать 120 м3/ч, в Офисное помещение 2 — 240 м3/ч, из сан. узла удалить 50 м3/ч.
- Вывод: получилось, что в помещения мы подаем 360 м3/ч, а удаляем 50 м3/ч. Разницу в 310 м3/ч удаляем на улицу через усторойство перетока воздуха, смонтированное за подшивным потолком коридора, поскольку из СНиП 2.09.04-87* (Административные и бытовые здания) известно, что удалять воздух из служебных помещений и кабинетов площадью менее 35 м2 следует за счет перетекания воздуха в коридор. Полученные воздухообмены по помещениям заносим в таблицу №2.
| Таблица 2. Воздухообмен помещений офиса | |||||
| № п/п | Наименование помещения | Площадь, м2 | Кол-во людей | Приток, м3/ч | Вытяжка, м3/ч |
| 1 | Офисное помещение 1 | 24,2 | 2 | 120 | — |
| 2 | Офисное помещение 2 | 24,2 | 4 | 240 | — |
| 3 | Коридор | 24,5 | — | — | 310 |
| 4 | Санитарный узел | 4,0 | — | — | 50 |
После определения воздухообмена по помещениям, исходя из требований нормативных документов, рассчитываем сечение воздуховодов, мощность воздухонагревателя, подбираем воздухораспределители, фильтры и другие элементы системы вентиляции. По результатам проведенных расчетов подбираем вентилятор и автоматику для управления системой вентиляции.
Оформляем рабочий чертеж:
Забор свежего приточного воздуха осуществляется вентилятором с высоты более двух метров от уровня земли через наружную решетку, фильтруется, нагревается до требуемой температуры (если есть необходимость), и по воздуховодам подается в обслуживаемые помещения. Все оборудование и коммуникации системы приточной вентиляции прокладываются в пространстве за подшивным потолком. В потолочные пластины врезаются диффузоры через которые воздух поступает в помещения. В двери офисных помещений врезаются дверные переточные решетки. В потолочные пластины коридора врезаны диффузоры. За подшивным потолком коридора смонтировано устройство перетока воздуха на улицу, состоящее из воздуховода, обратного клапана и наружной решетки. За счет избыточного давления воздуха, создаваемого приточным вентилятором, отработанный воздух из обслуживаемых офисных помещений через дверные переточные решетки попадает в коридор, а оттуда через вытяжные потолочные диффузоры сначала перетекает за потолок коридора, а затем удаляется на улицу по устройству перетока воздуха. Вытяжка из сан. узла осуществляется через врезанный в потолочную пластину вытяжной диффузор по воздуховоду во внутристенный вытяжной канал.
Несмотря на очевидную простоту приведенного примера, не все компании, работающие на рынке вентиляции, способны грамотно провести все этапы производства работ. Именно поэтому, для того, чтобы получить работоспособную и качественную систему вентиляции, необходимо доверять производство работ только профессионалам
Методы расчета для помещений жилого дома
Приток необходимого количества воздуха в жилых помещениях в зависимости от типа комнаты может обеспечиваться через автономные воздушные клапана в стенах с регулируемыми параметрами открывания, форточки, двери, фрамуги и окна
Специалисты обращают внимание проектировщиков на то, что при расчете показателей полной замены воздуха в жилых комнатах, необходимо учитывать ряд параметров, среди которых:
- назначение помещения;
- количество постоянно находящихся в сооружении людей;
- температура и влажность воздуха в помещении;
- количество работающих электрических приборов и норма выделяемого ими тепла;
- тип естественной вентиляции и обеспечиваемые им показатели кратности замены кислорода в течение 1 ч.
Для создания комфортных условий согласно нормам СП 54.13330.2016 величина воздухообмена должна составлять:
- При площади помещения, приходящегося на 1 человека в размере менее 20 м² для детских комнаты в квартире, спален, гостиных и общих помещений подача воздуха должна составлять 3 м³/ч на 1 м² площади каждой из комнат.
- При общей площади в расчете на одного человека превышающей 20 м², интенсивность воздухообмена должна составлять 30 м³/ч на 1 человека.
- Для кухни, оснащенной электрической плитой минимальные показатели подачи кислорода не могут быть меньше 60 м³/ч.
- Если на кухне используется газовая плита, минимальное значение нормы воздухообмена увеличивается до 80-100 м³/ч.
- Нормативные показатели кратности воздухообмена для вестибюлей, лестничных клеток и коридоров составляет 3 м³/ч.
- Параметры воздухообмена несколько возрастают при увеличении влажности и температуры в помещении и составляют для сушильных, гладильных и постирочных комнат 7 м³/ч.
- При организации в жилом помещении ванной и уборной, расположенных отдельно друг от друга, норма воздухообмена должна быть не меньше 25 м³/ч, при совмещенном расположении санузла и ванной комнаты, этот показатель увеличивается до 50 единиц.
Учитывая то, что при готовке помимо пара образуется ряд летучих соединений с содержанием масла и гари, при организации системы воздухообмена на кухне необходимо исключить попадание этих веществ в пространство жилых комнат. Для этого воздух кухонного помещения за счет создания тяги в вентиляционном канале, высотой не менее 5 м и использования специального вытяжного зонта удаляется наружу. Такой тип организации ротации воздушных масс обеспечивает устранение и избыточного количества тепла. Однако во избежание попадания отработанного воздуха в квартиры, расположенные на верхних этажах при строительстве сооружения выполняется воздушный затвор, обеспечивающий изменение направления воздушного потока.
