Предохранительный клапан в системе отопления: для чего он нужен, принцип работы

Виды обратных клапанов для отопления

Если вы ищете обратный клапан для системы отопления, обязательно уточняйте температурный диапазон эксплуатации. При установке в обратном трубопроводе температура может быть 80-90°C, выше она все равно не поднимается. При установке в подаче требования жестче — 110°C и не ниже. Иначе, по прошествии некоторого промежутка времени, размягченная резина может «залипнуть» и даже давление от циркуляционного насоса не сможет ее сдвинуть. В этом случае придется разбирать узел и ремонтировать или заменять устройство.

Этот обратный клапан используют в гравитационных системах отопления

Если говорить о типах и принципах работы обратного клапана для отопления, то в системах с принудительной циркуляцией можно ставить любой качественный экземпляр. Потока, создаваемого циркуляционным насосом, достаточно для работы любого механизма. В системах с гравитационной циркуляцией, наоборот, ставят только некоторые типы — те, которые легко срабатывают. Ведь движение теплоносителя далеко не такое мощное, поэтому и срабатывать обратный клапан должен при малейшем проявлении обратного потока. К таким клапанам относится лепестковый и шариковый. Тип зависит от способа установки — при вертикальном расположении хорошо работают шариковые, на горизонтали — лепестковые. Рассмотрим их устройство подробнее.

Защитные отопительные клапаны

Помимо перепускного клапана отопления для нормальной работы системы необходим монтаж других типов регулирующей и защитной арматуры. В процессе работы теплоснабжения может появиться избыток воздуха, произойдет обратное движение теплоносителя. Для предотвращения этих явлений следует заранее предусмотреть монтаж воздушного клапана для отопления и обратного.

Виды защитных клапанов

В зависимости от функционального назначения существует два вида защитных клапанов – для удаления воздуха из системы и предотвращения обратного движения воды в трубах. Без этих элементов работа системы может быть нестабильна, что приведет к нарушению температурного режима, дестабилизации давления и созданию аварийных ситуаций.

В местах с наибольшей вероятностью появления избыточного давления – после котлов, циркуляционных насосов, на коллекторах;
На обратной трубе в обязательном порядке монтируется шариковый клапан отопления или его лепестковый аналог. Также необходима установка этого компонента в обвязке циркуляционного насоса;
В самой высокой точке схемы — для удаления воздуха из системы. На радиаторы и батареи устанавливается кран Маевского.

Защитные клапана не должны ухудшать показатели работы отопительной системы. В первую очередь они устраняют возможные сбои в работе теплоснабжения. В «неактивном» состоянии эти компоненты системы не должны ухудшать скорость движения теплоносителя, влиять на температурный режим.

Воздушный клапан отопления

Во время работы теплоснабжения в трубах и радиаторах могут образовываться воздушные пробки. Причиной этому является большое содержание кислорода в воде, значение температуры теплоносителя свыше +100°С. В результате происходит окисление металлических компонентов, изменяется температурное распределение. Во избежание этих ситуаций необходима установка клапанов для стравливания воздуха из системы отопления.

Принцип работы воздушного клапана

В первую очередь воздушный клапан для теплоснабжения монтируется в группе безопасности вместе со спускным и манометром. В схеме отопления они располагаются на прямой ветке, ведущей от котла. В этом месте наиболее высокая температура теплоносителя, а также максимальные показатели давления. В коллекторной схеме обязателен монтаж спускных клапанов теплоснабжения на каждой гребенке.

Кран Маевского. Устанавливается в радиатор (батарею) и нужен для удаления воздушных пробок;
Автоматический воздухоотводчик. Монтируется в самой высокой точке системы, а также в группах безопасности. Через него выходит воздух из системы отопления.

Для последней модели важно соблюдать условия эксплуатации. После долгого простоя велика вероятность, что некоторые подвижные компоненты «залипнут» и тогда воздухоотводчик не сработает. Во избежание этого следует регулярно проводить осмотр конструкции и в случае надобности – заменять на новую

Во избежание этого следует регулярно проводить осмотр конструкции и в случае надобности – заменять на новую.

Обратный клапан отопления

В гравитационных системах и в схемах отопления без циркуляционного насоса всегда есть вероятность изменения направления движения воды. В этом случае возможно повреждение теплообменника котла из-за перегрева, а также выхода из строя других компонентов. Для предотвращения подобных ситуаций монтируется обратный клапан.

Принцип работы обратного клапана

В больших схемах отопления устанавливают шариковый клапан теплоснабжения. Под действием обратного потока воды шар из полимера перекрывает трубопровод, тем самым предотвращая движение теплоносителя. Как только направление изменяется — он под действием гравитации опускается вниз. По такому же принципу работает электромагнитный клапан для системы отопления. Разница заключается в управляющем элементе – для этого используется соленоид или электромагнитная катушка.

Преимущества монтажа электромагнитного клапана в системе отопления заключаются в следующем:

Возможность подключения к программатору;
Установка режима срабатывания устройства в зависимости от внешних факторов – температуры или давления;
Надежность работы.

К недостаткам электромагнитных клапанов в теплоснабжении является их зависимость от подачи электроэнергии. В автономном отоплении применяется пружинный вариант обратного клапана. Напор воды постоянно действует на седло, сдавливая пружину. Как только изменится направление – произойдет автоматическое перекрытие движения теплоносителя.

Установка и регулировка кранов

Балансировочный кран ставится для регулировки потоков теплоносителя по пути к котлу

При установке шаровых кранов нерегулируемого типа используются простые схемы, позволяющие свободно размещать их на полипропиленовых отводах от стояка еще до поступления в батареи. Из-за простоты конструкции монтаж этих изделий возможен собственными силами. В дополнительной регулировке такие запорные вентили не нуждаются.

Гораздо сложнее смонтировать вентильные устройства на выходе отопительных батарей, где регулировка объемов потока обязательна. Вместо шарового крана в этом случае ставится регулировочный клапан на отопление, при монтаже которого потребуется помощь специалистов. Самостоятельно сделать это удается только после внимательного изучения инструкции по установке.

В зависимости от схемы компоновки приборов и разводки труб отопления возможен подбор специального крана угловой формы, подходящего для радиаторов с декоративным покрытием

При выборе изделия внимание обращается на величину предельного давления, обычно указанного на корпусе или в паспорте изделия. Оно с небольшой погрешностью должно соответствовать давлению, развиваемому в сети отопления многоэтажного жилого дома. Желательно придерживаться следующих рекомендаций:

Желательно придерживаться следующих рекомендаций:

Для монтажа на радиаторы следует подбирать качественные краны из толстостенной латуни, образующие соединение с накидной гайкой – американкой. Ее наличие позволит при необходимости быстро отсоединить аварийную подводку без излишних вращательных операций.
На однотрубном стояке потребуется смонтировать байпас, устанавливаемый с небольшим смещением от основной трубы.

Типы прижимных механизмов

Если отопление имеет невысокую мощность в системе частного дома, либо в квартире, или небольшом промышленном объекте, применяют изделия, имеющие прижимной механизм.

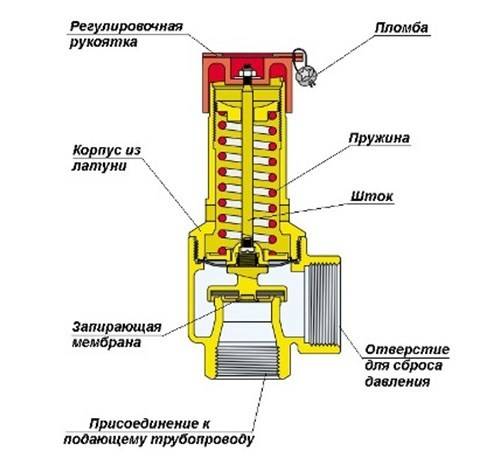

В приборе главной деталью выступает пружина. Деталь служит подпоркой для мембраны, перекрывающей седло. На штоке, соединяющийся с рукояткой, располагают шайбу, которая служит опорой для пружины сверху. Положение шайбы, сила прижима на мембранное устройство контролируется при помощи рукоятки.

Прибор имеет простую конструкцию, является надежным, компактным, его можно сочетать со всеми приборами, которые включают в безопасную группу. Прибор можно приобрести за невысокую цену. Показатель давления влияет на силу сжатия пружины, когда клапан начинает работать. Показатель упругости изделия регулирует диапазон настроек.

Верхний слой пружины выполняют из латунного материала высокого качества, работая по технологии штампования горячего типа. Внутри пружина стальная, мембрана, рукоятка с уплотнителями изготавливается из полимеров.

Иногда оборудование на заводе оснащается данными настройками. Некоторые модели требуют настройки во время монтажа, когда проходят пусконаладочные работы.

Предохранители выпускают открытого либо закрытого типа. Открытый тип отличается тем, что лишняя жидкость вытекает из трубопровода, закрытый тип предполагает спуск в трубопровод с обратным функционированием.

Предохранители рычажно-грузовые имеют небольшое распространение. Автономные системы, имеющие котел, монтируют их нечасто. Как правило, их встречают в области промышленности большого масштаба, в трубах, имеющих диаметр свыше двухсот миллиметров.

В этих предохранителях основным элементом является груз вместо пружины, воздействующий на шток. Груз вешается на рычажное устройство, двигается вдоль длины, влияя на силу, которая прижимает шток.

Прибор рычажно-грузового типа имеет свойство открываться во время превышения рабочего давления внутри золотника снизу значений давления самого рычага. Далее жидкость удаляется сквозь отверстие для сброса.

Внимание! Чтобы случайно не изменить положение тяги на рычажной детали, груз прикрепляют при помощи болтов, накрывая кожухом, устанавливают замок. Вес груза с длиной рычага влияют на показатель давления, настройки. Данный тип проборов имеют большую цену, чем пружинные, но надежностью не отличаются

Данный тип проборов имеют большую цену, чем пружинные, но надежностью не отличаются

Вес груза с длиной рычага влияют на показатель давления, настройки. Данный тип проборов имеют большую цену, чем пружинные, но надежностью не отличаются.

Клапаны можно крепить к фланцевым элементам, соединяющим трубопрокаты, имеющих сечение от пятидесяти миллиметров и выше.

Особенности затворов в зависимости от высоты, на которую поднимаются.

Приборы с малым подъемом имеют затворы, которые поднимаются не более пяти сотых процента от сечения седла. Устройство, открывающее деталь, работает по пропорциональному принципу.

Он имеет низкий показатель проходящей жидкости, простейшее строение. Затворы малоподъемного типа монтируют к трубам, транспортирующих жидкость.

Полноподъемные механизмы поднимают затвор выше, поэтому имеют хорошую пропускную способность, могут удалять сразу большой объем жидкости.

Профессиональные рекомендации по установке

Даже такая простая процедура, как установка запорной арматуры, основана на выполнении некоторых правил. Например, дизайн помещения часто требует маскировки трубопровода и группы безопасности.

Спрятать устройства можно, но с соблюдением трех условий:

длина гибкой подводки или трубы от предохранителя до бака не должна превышать 2 м, иначе возникнет излишнее добавочное давление на пружину клапана;
идеальный монтаж предохранителя – напрямую к штуцеру бойлера, а если не получается, то установка тройника все равно исключена;
для обслуживания арматуры следует оборудовать технический люк.

Многие беспокоятся, увидев капли воды на патрубке клапана. Это нормальное явление, сообщающее о работоспособности устройства.

Время от времени происходят небольшие скачки давления в магистрали, которые и провоцируют минимальный сброс жидкости. Тревожиться нужно, когда вода или совсем не появляется, или льется непрерывно.

Отрезок линии между водонагревателем и предохранителем должен быть минимальным. Это необходимо не из-за эстетических соображений, а чтобы не создавать дополнительного давления в трубах

Следует помнить, что самостоятельная модернизация предохранительных устройств категорически запрещена. Если нужен клапан на 0,8 МПа, то необходимо приобрести именно такое новое изделие, а не пытаться каким-то образом переделывать или регулировать устройство на 0,7 МПа.

Если возникли сомнения по поводу работоспособности предохранительного клапана, следует демонтировать его и проверить, не забились ли пружина или уплотнитель. Возникли проблемы с самим водонагревателем и вы не знаете что делать? Рекомендуем ознакомиться с частыми поломками бойлера и ремонтом. Не хватает навыков – пригласите специалиста из сервисного центра.

Устройство и принцип работы группы безопасности

Группа системы безопасности отопительного котла относится к устройствам, отвечающим за безаварийное обеспечение потребителя тепловой энергией. В комплект оборудования входит:

прибор для автоматического отвода воздуха;
клапан сбрасывающий, предохранительный;
манометр.

Модули контроля давления в системе теплоносителя установлены в металлическом корпусе, оснащённом резьбовыми разъёмами. Если контрольное оборудование устанавливается в холодном помещении, то выбор следует остановить на корпусе с термоизоляцией.

Отводчик воздуха

По условиям технических параметров отопительного котла устройство для стравливания воздуха, или кран Маевского, устанавливается выше корпуса обогревателя для удаления воздуха, выделяющегося при нагревании рабочей среды системы. Пузырьки кислорода также могут проникать в магистраль по ряду причин:

первичное заполнение системы рабочей средой;
подпитка трубопровода свежим теплоносителем;
дефекты в уплотнительных прокладках;
засор трубопровода частицами ржавчины;
некачественный монтаж магистрали и оборудования.

В процессе нагревания рабочая среда расширяется, освобождает молекулы кислорода, образующие воздушную пробку, влияющую на интенсивность циркуляции рабочей среды в магистрали. Предупредить повреждение труб поможет автоматический прибор для сброса давления, рабочие параметры которого регулируются без участия оператора.

Процесс регулировки давления в отопительной системе управляется поплавком, коромыслом, игольчатым клапаном. Образовавшаяся воздушная пробка давит на поплавок, коромысло открывает клапан и стравливает воздух. После снижения давления в системе клапан возвращается в исходное положение.

Клапан предохранительный

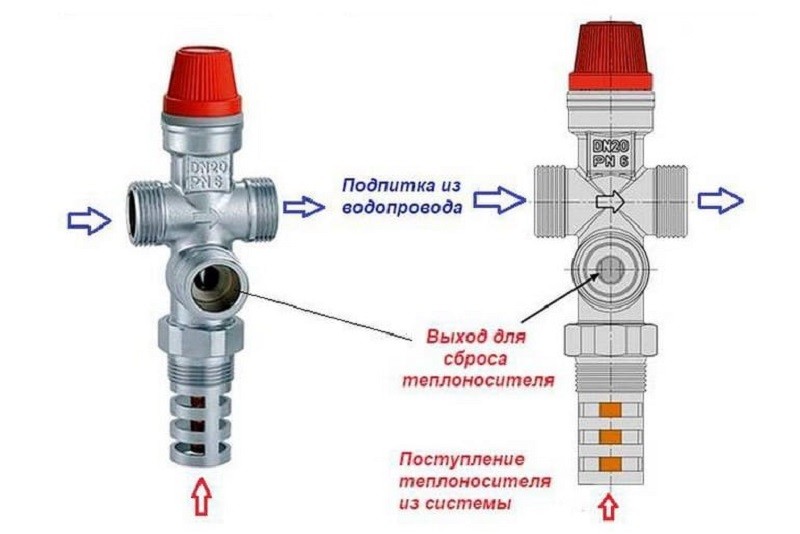

С целью увеличения безопасности котельной и всего отопительного оборудования вместе с контрольными автоматическими приборами устанавливается расширительный бак. В качестве дополнительной защиты в группу безопасности включается предохранительный клапан, предназначенный для сброса «лишней» жидкости в канализацию.

ВАЖНО! Чтобы в помещении котельной было всегда сухо – рекомендуется предохранительный клапан подключать к сливу в канализацию. Защитный элемент группы безопасности в генераторах тепловой энергии выполняет функцию контроля над давлением в магистрали с паровыми установками в случае возникновения аварийной ситуации:. Защитный элемент группы безопасности в генераторах тепловой энергии выполняет функцию контроля над давлением в магистрали с паровыми установками в случае возникновения аварийной ситуации:

Защитный элемент группы безопасности в генераторах тепловой энергии выполняет функцию контроля над давлением в магистрали с паровыми установками в случае возникновения аварийной ситуации:

сбой в работе автоматики;
повышение объёма теплоносителя в случае поломки термостата;
нарушение давления потока жидкости в линии трубопровода.

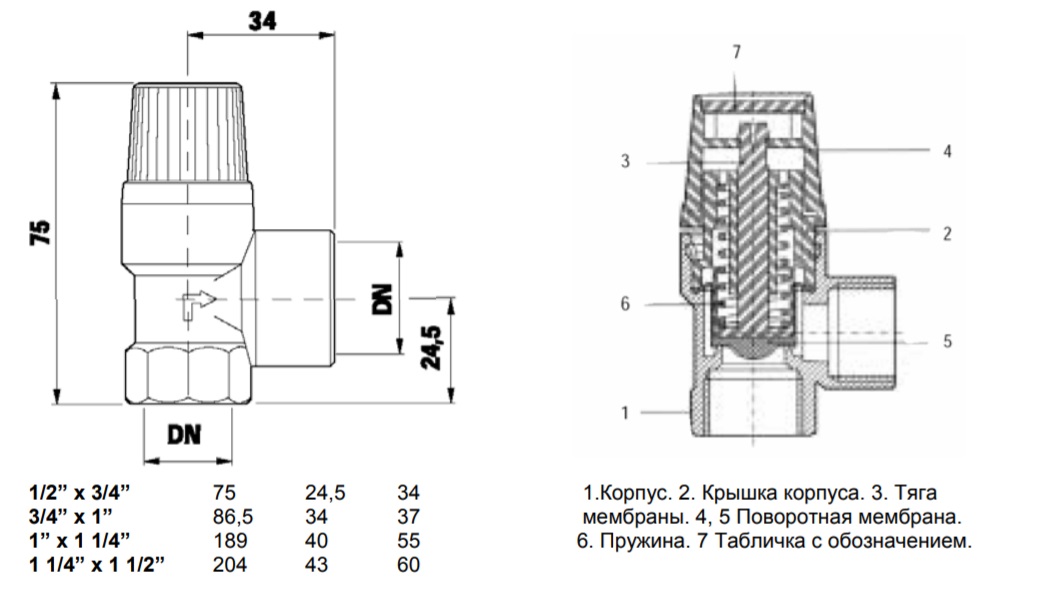

В конструкцию клапана предохранительного входит мембрана и стальная пружина, заключённые в латунный модуль с вентилем или рукояткой. При сбое в работе системы более чем на 15% через контрольный прибор за один выброс выпускается до 100 мл жидкости. На потребительском рынке представлены предохранительные приборы разных моделей, при выборе комплектующего элемента под обогревательный котёл индивидуального пользования необходимо купить клапан, выдерживающий давление 3 атмосферы и температуру жидкости 120 °C.

Манометр

Кроме предохранительного и стравливающего клапанов следить за ситуацией поможет манометр, входящий в группу безопасности котла. Показания бытового прибора понятны для любого пользователя благодаря наличию стрелок разного цвета: красного и чёрного. Рабочие значения красной стрелки устанавливаются вручную в соответствии с рекомендациями котла (порядка 2 атмосфер). Чёрная стрелка управляется давлением рабочей среды в линии трубопровода. Если показатели чёрной стрелки превышают положение красной, то система находится на грани аварии.

При выборе стрелочной гарнитуры необходимо учесть следующие факторы:

размер циферблата;
точность измерения;
допустимая погрешность;
измерительные единицы (бары или атмосферы);
допустимое давление.

Для частной котельной подойдёт манометр со шкалой до 4 атмосферы.
