Как сделать подогрев воздуха в приточной вентиляции

Пример проектирования и расчёта

Для того чтобы функции проточной вентиляции выполнялись качественно, потребуются определённые затраты мощности, вот почему во время проектирования следует произвести актуальный и правильный расчёт параметров.

Для проектирования устройства вентиляции производственного помещения нужно взять во внимание источник, который загрязняет воздух. После этого высчитывается объём чистого воздуха, что обеспечивает нормальную жизнедеятельность людей, пребывающих в здании и количество загрязнённых воздушных масс, которые следует вывести

В составе воздуха разная концентрация веществ, поэтому каждый элемент требуется рассчитать отдельно, после чего результаты суммировать

Для того чтобы воздушный баланс был правильным, стоит брать во внимание объёмы веществ, а также локальных отсосов для расчёта и определения объёма очищенного воздуха. Работу нужно проводить с использованием формулы: Кр=G/V, где Кр – кратность обмена воздуха, G – единица времени, а V – объём сооружения

Если расчёт будет осуществлён правильно, то воздушный поток не попадёт в смежное помещение и не удалится из него. Конструкция, которая подаёт свежий воздух, обязана располагаться с той же стороны, что и оборудование. Таким образом, загрязнённый газ и пар не попадёт к людям. Каждый момент имеет огромное значение и обязателен для учёта. Бывают ситуации, когда при производственном процессе возникает выработка небезопасных веществ, которые тяжелее воздуха. В такой ситуации целесообразным станет использование комбинированной схемы обмена воздушных масс. Этот момент будет способствовать утилизации воздушных масс с вредными примесями из нижней части в объёме шестидесяти процентов. Из верхней – сорок.

Сложнее расчёт происходит, если система направлена на выведение теплоты и загрязнённого испарения. В процессе стоит учитывать, что загрязнённые элементы могут распространяться по всему крупногабаритному помещению. Рассчитать проект поможет формула:

  • L=Мв/ (Упом-Уп), где:
  • L- это объём необходимого чистого воздуха;
  • Мв – масса вредных веществ, что выделяются;
  • Упом – удельная концентрация элемента;
  • Уп – объём данного вещества в воздухе, который поступает через систему вентиляции.

В производственном помещении, где сосредоточена большая численность работников, провести расчёты следует по несложной формуле: L=Nm, где искомое число – это нужный объём воздуха, N – численность персонала, что работает в помещении, а m – объём воздуха, необходимый одному лицу в течение шестидесяти минут. После вычисления нужного объёма свежего воздуха и проведения правильной проектировки, можно увеличить производительность труда, контролировать соблюдение правил, норм санитарии и гигиены, а также сделать процесс чище, и эффективнее.

Опыт эксплуатации

Наблюдения за расходом электричества:

  • ноябрь 2012 — 613 кВт/ч (теплый месяц был)
  • декабрь 2012 — 1208 кВт/ч
  • январь 2013 — 1128 кВт/ч (не полный месяц — на новый год уезжали)

По расходу воздуха — держал все время на минимуме примерно 150-200 м3/час на всю квартиру. В целом результатом доволен.

Шума из решеток нет — то есть вообще нет.

Чтобы не сомневаться что вентиляция работает — наклеил на решетки новогодний дождик (на радость кошке).

Была жаркая неделя май 2013 — начал активно использовать кондиционер в режиме охлаждения.

  • В режиме приточки расход порядка 300 м3/час (по 100 м3/час на комнату). Скорость на выходе из решеток — 1,2 м/с
  • При включении канального кондиционера на максимальную скорость — расход — 600 м3/час, из них 300 м3/час с приточки и порядка 300 м3/час — рециркуляция. Скорость на выходе из решеток — около 3 м/с.

Субъективные наблюдения при работе кондиционера:

  • Температура на выходе из решеток около 11 °C.
  • Быстро охладить квартиру таким кондиционером (около 3,5 Квт по холоду) не получается. Но если он постоянно работает на минимальной скорости, то в квартире вполне комфортно (воздух на улице + 28).
  • Основной комфорт, по моему мнению, достигается не за счет снижения температуры (не превышает 2-3 градусов), а за счет снижения влажности.
  • Шум из приточных решеток не напрягает даже ночью. Решетки отлично регулируют воздушный поток, можно сделать так, чтобы не направлять на кровати детей.
  • При скорости на выходе 2-3 м/с поток холодного воздуха проходит под потолком через всю комнату и нет сквозняка.

Из недостатков:

  • Так как забор рециркуляционного воздуха сделан возле кондиционера, то в комнатах наблюдается существенный переток воздуха под дверью. При открытых межкомнатных дверях это не заметно, а вот если дверь закрыть — то чувствуется ощутимо.
  • Нельзя регулировать температуру в отдельных комнатах. Вечером в восточной комнате хорошо, а вот западную хотелось бы еще охладить.

Устройство вентиляции в квартире

Квартира относится к жилым помещениям, значит, подбор инженерных систем проводят, учитывая документы и нормы для таких зданий. В первую очередь – это СНиП 31-01-2003 «Здания жилые многоквартирные». Воздухообмен проектируется в направлении обеспечения и поступления чистого воздуха в жилую зону, отвод загрязненного из кухни и санузлов.

План квартиры площадью 81 кв. метров.

Количество воздуха устанавливается для каждой комнаты расчетом. Основанием служат нормы минимальных значений из СНиПа.

Нормы воздухообмена.

При организации механической приточной вентиляции кроме расчета количества, нужно и соблюсти «качество» воздуха. Он должен быть очищен от загрязнений. При низких температурах организовывается его подогрев. Обязательно учитывайте то, что система может шуметь.

Элементами приточной вентиляции являются:

  • приточная установка (ПУ) и автоматика, или вентилятор;
  • наружная решетка стальная или алюминиевая;
  • фильтр кассетный или карманный;
  • шумоглушитель;
  • решетки или диффузоры;
  • воздуховоды, крепления;
  • контролирующие и регулирующие устройства.

Приточная вентиляция оснащается системой автоматической регулировки для настройки и ввода параметров. Обязательной является система удаления воздуха — естественная или механическая вытяжка.

Пошаговая инструкция

Схемы и картинки

Перед монтажом мастера рекомендуют сделать набросок будущей вентиляционной системы на бумаге. Чертёж должен быть со всеми размерами и направлениями, чтобы было удобнее устанавливать готовую систему и делать расчёты. На клапанах отмечаются решётки и заслонки.

В любой схеме учитывают:

  1. Воздушный поток должен идти от чистых помещений к загрязнённым: от спальни, детской, прихожей к кухне и санузлу (как установить вентиляцию в кухне и в санузле?).
  2. Клапан приточной вентиляции с подогревом должен располагаться во всех комнатах и помещениях, не оборудованных вытяжкой (как установить вытяжку?).
  3. Каналы вытяжки должны быть везде одинакового размера, без расширений или сужений.

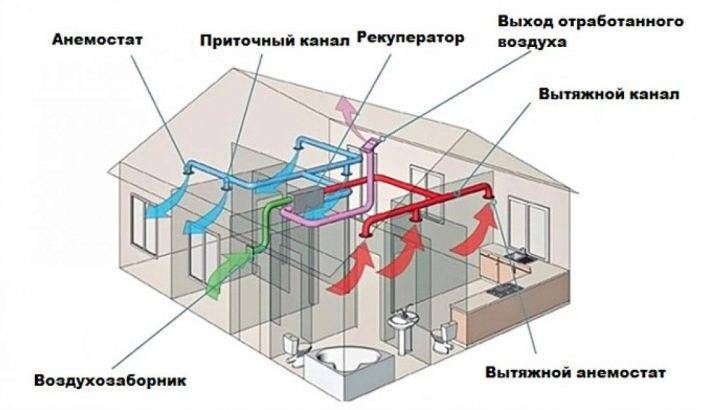

Схема воздуховодов вентиляции с подогревом в частном доме: Приточная вентиляция на стену с подогревом и приточным клапаном в разрезе: Простой чертеж вентиляции с обратными клапанами на воздуховодах: Чертеж расположения воздуховодов в квартире:

Расчёты

Чтобы система исправно работала, необходимо как можно точнее рассчитать её мощность. Для этого понадобятся все параметры помещения, через которые будет двигаться поток. Учитывают:

  • количество этажей в доме;
  • площадь комнат;
  • планировку помещений;
  • количество проживающих на общей площади людей;
  • наличие бытовой техники (компьютеров, телевизоров, станков).

Расчёт системы вентиляции начинается с определения производительности по воздуху, измеряемой в кубометрах в час. Для расчётов нужен план дома или квартиры, где указаны комнаты и их площади.

Для каждой определяется количество подаваемого воздуха.

ВажноРасчёт обычно ведётся согласно требованиям СНиП. Например:. Например:

Например:

  • для жилых помещений, где окна не открывают, расход должен составлять не менее 60 м³/ч на человека;
  • для спальни — не менее 30 м³/ч на человека.

При расчёте учитываются только те люди, которые находятся в помещении регулярно (постоянные жильцы или работники).

Следующий этап — это расчёт воздухообмена по кратности. Этот параметр показывает, сколько раз в течение одного часа в помещении происходит полная смена воздуха

Важно обеспечить не менее одного воздухообмена

Монтаж

Для монтажа оборудования потребуются следующие инструменты:

  • Перфоратор или алмазный бур.
  • Молоток или кувалда, отвёртка или шуруповёрт.
  • Гаечные ключи разных размеров и трещоточный ключ.

Этапы:

  1. Подготовить плоскость для сквозного отверстия.
  2. Выбрать его размеры, разметить пространство.
  3. Пробурить сквозную дыру алмазным буром или перфоратором. Стенки отверстия загрунтовать.
  4. В сквозное отверстие вставить трубу воздуховода. К ней монтируется корпус, вентилятор.
  5. После установки воздуховода все щели вокруг трубы залить герметиком.
  6. Проложить каналы под проводку для автоматизации работы устройства.
  7. Установить все оставшиеся детали: фильтры, шумопоглотители, датчики температуры, решётку.
  8. Систему проверить на работоспособность.

Подробнее об этапах установки вентиляционной конструкции в разных типах помещений, о существенных и значимых нюансах работ по монтажу вентиляции рассказано в отдельной публикации.

Приточную вентиляцию с функцией нагрева воздуха можно сделать самостоятельно своими руками, даже если нет опыта работы с вентиляционными устройствами. Главное — это действовать поэтапно, тщательно подготовиться к работе, начертив необходимые схемы и сделав правильные расчёты.

Системы вентиляции, обеспечивающие приток и обработку воздушных масс, поступающих непосредственно с улицы, как правило, используются исключительно в хозяйственно-промышленной сфере . Для бытовых условий такого рода системы не предусмотрены по умолчанию. Это одна из причин, заставляющая простых пользователей задуматься о том, чтобы собрать что-то похожее для домашнего использования. Но возможно ли это и каким образом можно решить эту задачу?

По большому счёту, возможно практически всё. Однако всегда есть ряд нюансов, которые следует учитывать. И об этом мы будем говорить в нашей статье – рассмотрим, что представляет из себя приточная вентиляция с подогревом своими руками и из каких основных узлов состоит. Обсудим вопрос домашней «приточки» с подогревом с точки зрения возможных решений этого вопроса, дополнив статью наглядными фото и тематическими видеороликами.

Типы и характеристики вентиляций

В зависимости от устройства теплообменника рекуператоры разделяются на пластинчатые и роторные модели.

Роторный рекуператор. Роторный (или, как его еще называют, барабанный) тип устройства. В нем реализован принцип вращения теплообменника. В роторном рекуператоре он представляет собой конструкцию с большим количеством гофрированного металла. При контакте с нагретым воздушным потоком слои металла внутри барабана аккумулируют тепло, которое затем передается входящему потоку уличного воздуха.

К достоинствам рекуператоров такого типа можно отнести:

  • Возвращение основного объёма влаги из помещения. Такой рекуператор не снижает уровень влажности в комнате: влага в виде конденсата оседает на слоях металла в барабане, а затем возвращается в помещение при соприкосновении с входящим потоком воздуха;
  • Более высокий уровень КПД (в сравнении с рекуператорами других типов).

Что нужно учесть при эксплуатации роторных рекуператоров? Они отличаются более сложной конструкцией (это требует периодической проверки состояния и техобслуживания). Среди других особенностей можно назвать уровень шума выше среднего и необходимость в постоянном контроле фильтров, так как теплообменник (из-за своей конструкции) подвержен засорению пылью.

Из-за конструктивных особенностей и технических характеристик рекуператор роторного типа чаще всего используется в зданиях промышленного назначения, в торговых центрах и котельных. В квартирах, частных домах и коттеджах барабанные рекуператоры применяются значительно реже.

Пластинчатый рекуператор. Основной конструктивный элемент пластинчатых систем – это тонкостенные панели, которые поочередно расположены в теплообменнике. Края пластин загнуты, а соединения между ними герметизируются при помощи полиэфирной смолы.

Поочередно расположенные пластины могут быть изготовлены из следующих материалов:

  • Целлюлоза. Благодаря гигроскопичности этого материала влага может оставаться на пластине и затем возвращаться обратно в помещение;
  • Металл. Это могут быть сплавы алюминия, латунь или медь, то есть металлы, которые устойчивы к коррозии и имеют высокий коэффициент теплопроводности;
  • Пластмасса. Этот материал имеет малый вес и не подвержен воздействию влаги.

В теплообменниках пластинчатых рекуператоров поочередность пропуска холодного и нагретого воздушного потока обеспечивается определенным углом загиба краёв пластин. В отдельных моделях воздушные каналы имеют покрытие из серебра, что позволяет увеличить коэффициент теплообмена.

Пластинчатые рекуператоры обладают следующими преимуществами:

  • низкий вес, небольшие габариты;
  • высокий уровень надежности конструкции;
  • длительный срок эксплуатации;
  • высокая ремонтопригодность, простота технического обслуживания;
  • небольшая цена.

Рекуператоры пластинчатого типа наиболее востребованы в жилых помещениях и офисах. Среди особенностей их эксплуатации нужно отметить повышенный риск образования обледенения при отрицательных температурах.

Парокомпрессионный рекуператор. Интегрированный в вентиляционную установку тепловой насос воздух-воздух, осуществляет перенос теплоты за счет низкокипящего хладагента. В приточный и вытяжной каналы устанавливаются оребренные теплообменники, которые соединены с компрессором фреоновой магистралью. Сам по себе он не справится с полноценной рекуперацией, либо стоимость подобного агрегата будет неприличной. Но его достоинством является то, что он способен извлекать из воздуха скрытое тепло.

Парокомпрессионные рекуператоры используют совместно с роторными, либо пластинчатыми. Разные физические принципы работы компенсируют недостатки каждого вида рекуперации по отдельности.

Наивысший КПД традиционных рекуператоров достигается при максимальной разнице температуры снаружи и в помещении, тогда как парокомпрессионный рекуператор достигает максимального КПД при минимальной дельте.

Кроме очевидного улучшения КПД рекуперации, такие комбинированные вентиляционные установки, в летний период способны кондиционировать проветриваемые помещения. Кондиционирование производится круглосуточно с меньшими затратами электроэнергии и не требует дополнительного оборудования.

Этапы монтажа

Использование вентиляции такого типа актуально в любом помещении – от спальни до кухни. Количество клапанов при этом можно выбрать таким способом:

  1. По 1 клапану под каждым окном.
  2. По 1 клапану на каждые 15-20 «квадратов» площади.

Для монтажа вентклапана потребуется следующий набор инструментов:

  1. Карандаш (маркер, ручка).
  2. Перфоратор.
  3. Коронка по бетону (диаметр – 60 мм).
  4. Сверло по бетону (диаметр – 40 мм).
  5. Сверло по бетону (диаметр – 6 мм).
  6. Промышленный пылесос (если нет – веник и совок).
  7. Полиэтилен (или тряпки) – чтобы застелить место проведения работ.
  8. Плотный и прочный полиэтиленовый пакет для мусора.

Установка изделия выполняется над батареей таким образом, чтобы выходное отверстие «смотрело» на ее центр. При этом расстояние от корпуса (а точнее – от выходного отверстия) до радиатора должно быть как минимум 15 см.

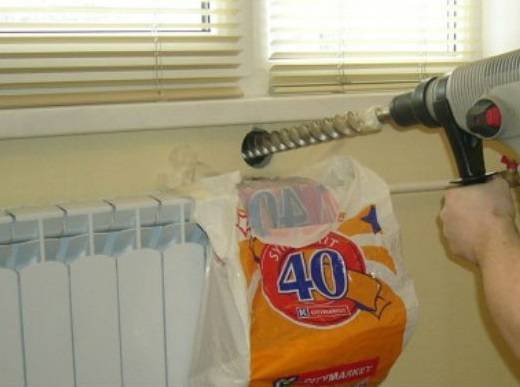

Сверление отверстия под воздуховод клапана Домвент

Теперь рассмотрим пошагово сам процесс:

  1. Выполняется разметка: к стене в выбранном месте прикладывается корпус.
  2. Отмечается центр отверстия под трубу и отверстия под крепежи.
  3. Коронкой с диаметром 60 мм стена сверлится на глубину в 7-10 см. Для того, чтобы не засорять пол в помещении – под отверстие следует подставить пакет (или подстелить пленку/тряпки).
  4. Сверлом с диаметром 40 мм стена досверливается насквозь.
  5. В проделанное отверстие вставляется пластиковая трубка. Снаружи она должна быть вровень с поверхностью стены, изнутри – выступать на 7-10 мм. При необходимости трубу следует обрезать до нужных размеров.
  6. На ближний к помещению конец трубки надевается теплоизолятор. Он должен выступать из отверстия примерно на 10 мм, не более. При необходимости лишнее отрезается.
  7. С наружной части (с улицы) к трубке приклеивается решетка (выполнять это придется, высунувшись из окна).
  8. Сверлом с диаметром 6 мм сверлятся отверстия под крепежи.
  9. В отверстия вставляются пробки крепежей.
  10. Корпус клапана прижимается к стене и фиксируется саморезами.
  11. В корпус устанавливается антимоскитная сетка и уплотнители.
  12. Корпус закрывается.

Сама процедура при участии двух человек и наличии вышеупомянутого инструмента в среднем займет около часа. Цена установки вентиляционного клапана Домвент наемными специалистами – обойдется примерно в 2000 рублей.

Уход и чистка

Эксплуатация изделия со временем приводит к тому, что уплотнитель, расположенный внутри корпуса, постепенно загрязняется. Чистить его рекомендуется примерно раз в году. Для этого лучше всего подходит теплое время года – поскольку использование вентклапана прежде всего актуально именно в холодную погоду.

Чтобы очистить шумопоглотитель вентклапана Домвент, требуется снять крышку корпуса, достать уплотнитель и просто несколько раз встряхнуть его, избавляясь от пыли. Как вариант – сделать это можно и пылесосом (что гораздо эффективнее).

Если грязи слишком уж много – можно промыть полифом под слабо текущей водой. В данном случае перед установкой уплотнитель требуется обязательно просушить. После очистки шумопоглотитель устанавливается обратно, и прикрывается крышкой корпуса.

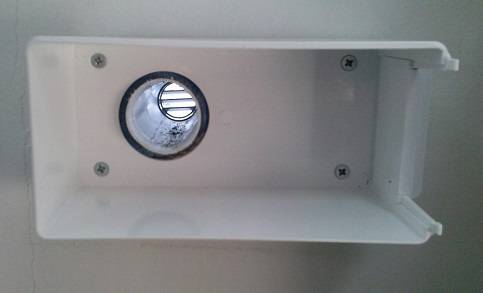

Разобранный корпус клапана Домвент

Помимо избавления от пыли, зимой следует обращать внимание на состояние наружной решетки – при сильных морозах она может обмерзать. Для решения проблемы заслонку клапана требуется полностью закрыть – пока лед полностью не растает

Принцип работы

Вентиляция с подогревом устроена просто.

Поступающие с улицы воздушные массы проходят несколько этапов обработки:

  • Сначала они попадают в воздухозаборник, оборудованный решеткой. Она задерживает крупный мусор, не дает попасть насекомым и загрязнениям внутрь системы.
  • Воздух подается в канал и попадает во внутренний корпус устройства. Здесь он проходит несколько ступеней очистки. Внутри установлена система фильтров, позволяющих удалить различные мелкие загрязнения, пыль. Чтобы стена не промерзала, воздуховод делают из утепленной пластиковой трубы. Также используется шумоизоляция, что делает работу прибора тихой.
  • Затем воздушные массы подаются в нагреватель. Здесь они прогреваются до заданной температуры. Уровень ее постоянен и поддерживается автоматически.
  • Теплый воздух переходит к фильтрам самой тонкой очистки, где из него удаляется мелкая пыль, аллергены, запахи и пр.
  • Очищенные подогретые воздушные массы подаются на вентилятор, который и направляет их в помещение.
  • Для управления приточкой используется пульт дистанционного управления или блок, установленный на стене. Монтируется прибор быстро, в течение часа.

Виды систем

Приточная вентиляционная установка с подогревом воздуха выпускается в нескольких типах. Это может быть центральная вентиляция, которая обогреет большое производственное помещение, или офисный центр, а может быть индивидуальная, например, в квартиру или в частный дом.

Помимо этого, все системы вентилирования с подогревом подразделяются на следующие типы:

  1. С рекуперацией. По сути, это система теплообмена, когда входящие массы соприкасаются с выходящими и обмениваются теплом. Подходит такой вариант только для регионов с не очень холодной зимой. Эти системы относятся к пассивным вентиляционным схемам. Лучше всего их располагать возле батарей отопления.
  2. Водяные. Такая приточка с подогревом работает или от бойлера, или от батареи центрального отопления. Ее основное преимущество — экономия электроэнергии. Приточная вентиляция с водяным подогревом воздуха пользуется особой популярностью у потребителей.
  3. Электрические. Требуют расход электричества достаточно существенный. По принципу работы это простой электрический тэн, который нагревает воздух при его постоянном движении.

Могут различаться приточные вентиляции и по способу  нагнетания воздуха в помещение. Есть естественные варианты, а есть принудительные, когда забор воздуха производится при помощи вентиляторов. Различаются также типы вентиляции по типу управления. Это могут быть ручные модели или автоматические, которые управляются при помощи пульта или со специального приложения на телефоне.

Автоматический

MagicAir – умная система управления, которая отвечает за указанный режим. Это маленькое устройство, которое раздаёт команды для другой техники, при необходимости меняет показатели по микроклимату внутри помещения.

Базовая станция управляет другими элементами в зависимости от того, какой должен поддерживаться уровень углекислого газа. 800-1000 ppm считается комфортным уровень. При превышении этого уровня могут появиться неприятные ощущения у всех людей, которые находятся внутри. Но устройство способно делать так, что уровень углекислого газа никогда не выходит за определённые рамки.

Особенности конструкции приспособления

Основные элементы приточной вентиляции

  • Воздухозаборная решетка. Выступает в роли эстетического оформления, и барьера, который защищает мусорных частиц в массах приточного воздуха.
  • Клапан приточной вентиляции. Его предназначение — блокирование прохода холодного воздуха извне в зимний период и горячего — в летний. Сделать его работу автоматической можно с помощью электропривода.
  • Фильтры. Их предназначение — очистка входящего воздуха. Требую замены каждые 6 месяцев.
  • Водяной калорифер, электрические тэны — предназначены для обогрева входящих воздушных масс.
  • Для помещений с небольшой площадью рекомендуется использовать вентиляционные системы, с электрическими тэнами, для больших пространств — водяной нагреватель.

  • Вентиляторы.
  • Диффузоры (способствуют распределению масс потока воздуха).
  • Глушитель шума.
  • Рекуператор.

Конструкция вентиляции напрямую зависит от вида и способа крепления ситемы. Они бывают пассивного и активного действия.

Пассивные вентиляционные системы.

Такой прибор представляет собой клапан приточной вентиляции. Черпание уличных аоздушных масс происходит за счет перепада давления. В холодное время нагнетанию способствует перепад температур, в теплый период – вентилятор вытяжки. Регуляция такой вентиляции может быть автоматической и ручной.

Автоматизированная регуляция напрямую зависит от:

  • скорости потока воздушных масс, проходящих через вентиляцию;
  • влажности воздуха в пространстве помещения.

Недостаток системы — в зимнюю пору года такая вентиляция для обогрева дома не эффективна, поскольку создается большой перепад температур.

На стену

Относится к пассивному типу приточной вентиляции. Такая установка имеет компактный короб, который крепиться на стену. Для управления подогревом оснащен ЖК дисплеем и пультом управления. Принцип действия заключается в рекуперации внутренних и внешних воздушных масс. Для обогрева помещения данное приспособление размещают возле радиатора отопления.

Активные вентиляционные системы

Поскольку в таких системах есть возможность регулировать интенсивность подачи свежего воздуха, такие вентиляции для отопления и подогрева помещения они более востребованы.

По принципу подогрева такой приточный обогреватель может быть водяной и электрический.

Водяной нагреватель

Работает от системы отопления. Принцип работы системы данной вентиляции заключается в циркуляции воздуха через систему каналов и трубок, внутри которых горячая вода либо специальная жидкость. При этом подогрев происходит в теплообменнике, встроенном в централизованной отопительной системе.

Электрический нагреватель.

Принцип работы системы заключается в преобразовании электрической энергии в тепловую с помощью электрического тэна.

Бризер

Это компактное устройство, небольших размеров для приточной вентиляции, с подогревом. Чтобы проводилась подача свежего воздуха данное приспособление крепиться к стене помещения.

Бризер Тион о2

Конструкция бризера tion o2:

  • Канал, состоящий из воздухозаборника и воздуховода. Это – герметичная и утепленная трубка, за счет которой устройство черпает воздух извне.
  • Клапан задержки воздуха. Этот элемент представляет собой воздушную прослойку. Предназначен он для препятствия оттока теплого воздуха, в то время когда устройство выключено.
  • Система фильтрации. Состоит он из трех фильтров, которые установлены в определенной последовательности. Первые два фильтра очищают поток воздуха от видимых его загрязнений. Третий фильтр – глубокой очистки – от бактерий и аллергенов. Он очищает входящий воздух от различных запахов и выхлопных газов.
  • Вентилятор для притока воздуха с улици.
  • Керамический нагреватель, который оснащен климат-контролем. Отвечает за нагрев притока воздушных потоков и автоматическую регуляцию температуры.

Приточная вентиляция с подогревом в гараже.

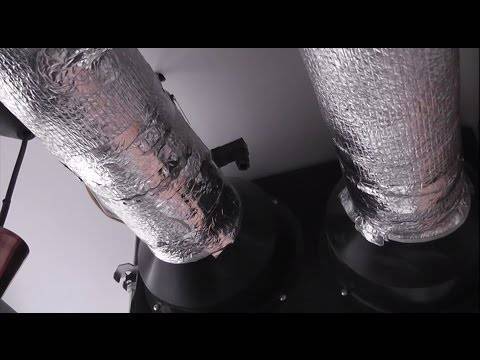

ПРИТОЧНО-ВЫТЯЖНАЯ ВЕНТИЛЯЦИЯ С ПОДОГРЕВОМ ОТ А ДО Я. ИСПЫТАНИЕ ИЛИ ЧТО ТО ПОШЛО НЕ ТАК !

Приточно вытяжная вентиляция с рекуперацией в квартире. ПВУ Daikin VAM150. Выбор, монтаж и проблемы

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
