Системы приточной вентиляции с подогревом воздуха: клапаны, вентиляторы

Советы мастеров

Стенные модели рекомендуют закладывать при строительстве стен, но возможна и их установка в готовых помещениях. Оконные клапаны не советуют устанавливать самим – легко нарушить герметичность оконных рам и потерять гарантийное обслуживание от производителя. Но главное – это правильно подобрать необходимый вам тип дополнительной вентиляции. Неудачно выбранные модели способны закупорить естественную систему вентиляции помещений, опрокинуть ее или создать некомфортные условия дополнительным шумом работающего вентилятора.

В следующем видео вас ждет монтаж вентиляционного клапана.

Основное описание

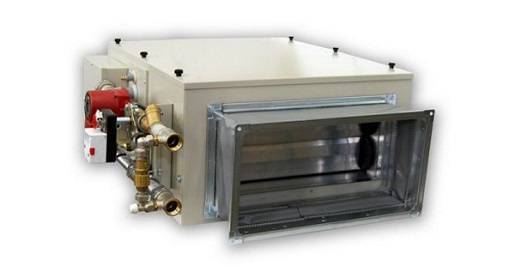

Вентиляционные приточные установки Breezart предназначены для фильтрации, подогрева и подачи свежего воздуха в небольших помещениях: в жилых зданиях, кафе и ресторанах, офисах, складских помещениях. Данное оборудование позволяет обеспечивать эффективную вентиляцию и обогрев помещения при минимальных энергозатратах.

Модели приточных установок данной серии выпускаются в прочном корпусе с защитным антикоррозийным полимерным покрытием, с внутренним слоем тепло- и звукоизоляции.

Оборудование комплектуется вентиляторами, водяным калорифером, воздушными фильтрами, смесительным узлом, а также пультом автоматики. Водяной нагреватель позволяет нагреть температуру воздуха до заданных параметров.

Все модели приточных установок данной серии комплектуются выносным пультом управления с графическим дисплеем с подсветкой. Встроенная система оборудована всеми необходимыми датчиками, что исключает необходимость дополнительной автоматизации оборудования.

Все модели установок оснащены высококачественными вентиляторами с инверторным двигателем, имеющим широкий диапазон регулировки скорости, отличаются низким уровнем шума и высоким КПД.

Страна	Россия
Производитель	ГлобалВент
Диаметр мм	200
Давление Па	400
Воздухообмен, м3/час	800
Применение	Для офиса / Для магазина / Для дома / Для вентиляции
Серия модели	Climate
Напряжение Вт	220
Мощность, кВт	0,44
Фазность	1
Состав	Оцинкованный
Назначение	Общее / Коммерческое / Промышленное / Специальное
Вид установки	Приточно-вытяжная
Тип рекуператора	Пластинчатый
Вес	60 кг
Мощность нагревателя кВт	9,0
Размер мм	В-304 Д-786 Ш-1202
Метод нагрева	Водяные
Тип установки	Горизонтальная
Гарантия от производителя, мес	24
Вентиляционные установки	да
Пульт управления	да

Серия установок Climate представляет собой самый популярный в настоящее время класс вентиляционного оборудования, совмещающих систему приточно-вытяжной вентиляции и кондиционер в компактном теплоизолированном корпусе со встроенной системой автоматики.

Все мы знаем, что КАЧЕСТВО ВОЗДУХА в помещении определяется не только количеством кислорода, но — в значительной мере — отсутствием механических (пыль), химических (испарение от мебели, строительных и отделочных материалов), органических (дым, пыльца, микроскопические клещи) и других загрязнений. Повысить КАЧЕСТВО и КОМФОРТНОСТЬ окружающего нас микроклимата помогают системы приточно-вытяжной вентиляции.

Основное предназначение универсальной системы Climate прямоточная (без рециркуляции) подачи в помещение очищенного нагретого или охлажденного наружного воздуха с автоматическим поддержанием заданной пользователем температуры в помещении.

• Установка поддерживает необходимый баланс приточного и вытяжного воздуха в обслуживаемом помещении или создает нужный дисбаланс.
• Через систему воздуховодов свежий, отфильтрованный, подогретый или охлажденный воздух устремляется в Ваше помещение.
• Отработанный, влажный и наполненный испарением и воздух выбрасывается наружу.
• Таким образом, и днем и ночью квартира (дом, офис) проветривается даже тогда, когда закрыты все окна.
• Свежий воздух способствует повышению работоспособности, одновременно снижая риск заболевания простудными, аллергическими инфекционными заболеваниями.

L — Приток слева если смотреть на установку со стороны улицы.

R — Приток справа если смотреть на установку со стороны улицы.

**E — electrical heater (электрический нагреватель)

*** W — water heater (водяной нагреватель)

****установки Climate 31,35,38 поставляются с встроенными отсечными клапанами.

***** у установок Climate 35,42,50 блок управления находится со стороны вытяжки, в остальных случаях, блок управления находится со стороны притока.

****** в зимний период, для установок с водяным калорифером совместная работа теплового насоса и калорифера возможна только при применении незамерзающего теплоносителя, при необходимости требуется указать при заказе.

Виды приточных вентиляций

Приточная вентиляция – это специальная система подачи свежего воздуха из улицы в помещение. При этом окна открывать не нужно. Благодаря системе фильтров пыль, выхлопные газы из уличного воздуха не поступают внутрь помещения. Иногда устройство также дополнительно подогревает подаваемый воздух. Приточная вентиляция бывает нескольких видов:

• проветриватель;
• аэрогивер;
• бризер;
• клапан;
• центральная система.

Все устройства обеспечивают поступление чистого и свежего воздуха извне. Но у них есть некоторые отличия.

Проветриватель

Проветриватель монтируется на окно или в стену. Оконные и стеновые устройства работают за счет разницы в давлении между домом и улицей. Их схема работы выглядит так:

• Воздух подается в верхнюю часть помещения.
• Конвекционные потоки свежего воздуха выталкивают загрязненный воздух.
• Помочь выйти застоявшемуся воздуху помогает естественная вентиляция в квартире: через систему вытяжной вентиляции застоявшийся воздух выходит наружу здания. Обычно такая вытяжка расположена в ванной комнате или на кухне.
• Воздухообмен постоянно повторяется.

Некоторые модели подают чистый воздух не за счет разницы давления, а с помощью встроенных вентиляторов. Они нагоняют воздух и принудительно вытесняют застоявшийся воздух.

Зимой оконные и стеновые вентиляционные приборы не промерзают. Они также оснащены регулировкой, которая позволяет настроить подачу определённого объема воздуха. В некоторых моделях есть опции очистки, подогрева и рекуперации воздуха.

Аэрогивер

Представляет собой бытовой прибор, который обеспечивает приток свежего воздуха. Внешне напоминает небольшой белый ящичек. Может быть размещен на стене или окне. По сути, это альтернатива привычного кондиционера, но более полезная для здоровья.

Кондиционер работает с внутренним воздухом помещения. Он обеспечивает его циркуляцию и охлаждение. Существуют, конечно, модели с приточной системой подачи воздуха. Но их эффективность мала. К тому же, у таких кондиционеров есть ограничения по температуре воздуха снаружи. Если она ниже +3°С, функция забора воздуха извне блокируется автоматически.

Аэрогивер работает по-другому:

• Воздух с улицы подается через отверстие в наружной стене.
• Затем воздух проходит через вентиляционную решетку, пылевой, угольный фильтр.
• За счет системы фильтров воздух очищается от пыли, мелких твердых частиц, пыльцы растений, бактерий, выхлопных газов, испарений, запахов, формальдегидов и аммиака.
• После фильтрации очищенный воздух поступает в помещение. Иногда он дополнительно подогревается.

Аэрогивер оснащен электронными сенсорами. Они реагируют на влажность и температуру воздуха. Их можно настроить на нужные параметры. Стоимость таких устройств значительно ниже, чем кондиционеров. Но пользы они приносят больше. Да и монтаж аэрогиверов не требует особых усилий. Достаточно проделать отверстие и прикрепить устройство к стене.

Бризер

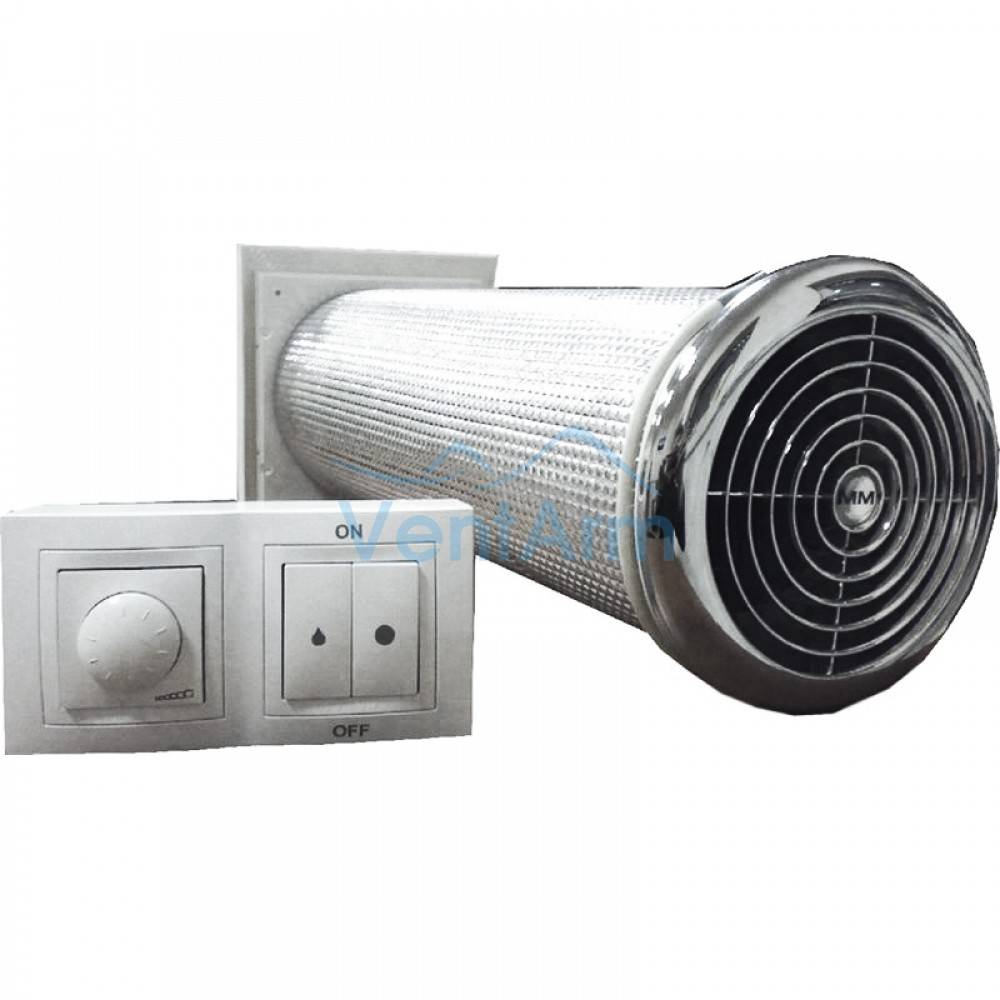

Бризер – это компактное устройство, с помощью которого можно проветрить помещение, не открывая окно. Он принудительно подает воздух извне, фильтрует его, подогревает до нужной температуры. Управлять некоторыми моделями можно через смартфон.

Принцип работы практически не отличается от предыдущих устройств: воздух с улицы через впускное отверстие снаружи здания проходит путь через корпус бризера. Внутри устройства он очищается через систему фильтров, нагревается и нагоняется вентилятором внутрь помещения.

Приточный клапан

Выглядит как пластиковая труба. Длина трубы может быть разной – в зависимости от толщины стены. Внешний торец защищен дождеотбойником или москитной сеткой. С внутренней стороны торец закрыт декоративным пластиком с заслонкой. С ее помощью можно регулировать поток воздуха. Внутри трубы расположен фильтр грубой очистки и тепло-шумоизоляция. Для установки приточного клапана в стене бурится отверстие.

Клапан подает воздух пассивным способом. В его устройстве нет вентилятора и нагревателя. Он также не способен обеспечить высокий уровень фильтрации.

Центральная приточная вентиляция

Подает воздух сразу в несколько помещений через вентиляционные каналы. Способна круглые сутки подавать свежий воздух внутрь здания. Как правило, проектируется до начала строительных работ. Но бывают случаи, когда центральная приточная вентиляция размещается в здании, которое уже эксплуатируется.

Способы повышения эффективности «приточки»

Эффективный способ подачи воздуха в помещения — это установка диффузоров. Вы можете приобрести новые окна с заводскими диффузорами или выбрать модели для монтажа в стену. Можно установить прибор в уже вставленные окна, но это аннулирует гарантию производителя. Обычно для комнаты достаточно одного устройства, если ее площадь не превышает 20 м² (в этом случае может потребоваться два). Интенсивность воздушного потока можно регулировать вручную или автоматически в зависимости от модели. Многие приборы оснащены датчиками влажности, реагируют на перепады давления и изменение температуры.

Монтаж приточного клапана в стену своими руками

Если предусмотреть наличие отверстия для установки на этапе проектирования, то можно сэкономить на их дальнейшем бурении

Ну а для уже выстроенных домов, придется прибегать к монтажу клапана с соблюдением всех предосторожностей

Рисунок	Действия
	Разметка. Выбрав место для отверстия в стене, следует отмерить расстояние между фиксирующим анкером станины и коронкой бурильной машины.
	Бурение технологического отверстия. При помощи перфоратора подобрав соответствующий диаметру анкера бур, необходимо просверлить отверстие в стене. Для сбора пыли во время бурения непосредственно возле сверла следует держать раструб включенного пылесоса.
	Фиксация станины. В просверленное отверстие вбивается анкер, для большей плотности используйте наставку. Перед тем как установить станину, под нее следует подложить лист картона или другого смягчающего материала, чтобы избежать повреждений на поверхности стены. Когда станина установлена, ее надо надежно прижать к стене шпилькой, затянув гайкой при помощи ключа.
	Защита стены от протекания грязной воды. Для этого на скотч клеится полоса пленки, под местом, где будет устанавливаться резиновый манжет. Пленка должна быть шириной не менее 30 см, а длины должно хватать до пола. Нижний край пленки нужно поместить в емкость для стока воды (ведро подойдет).
	Крепление манжета. Он вставляется в специальные разводные дужки, на корпусе бурмашины. К манжету подсоединяется шланг для оттока воды, которая обеспечивает охлаждение коронки во время бурения. Шланг плотно насаживается на патрубок и фиксируется хомутом.

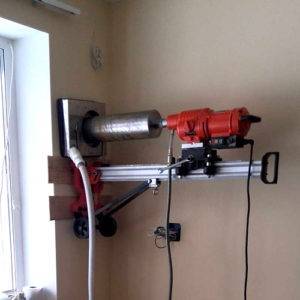

	Сборка бурмашины. Профессиональные бурильные установки очень тяжелые, поэтому для упрощения их установки они собираются на зафиксированную станину поэтапно. Когда сборка окончена, надевается коронка соответствующего диаметра. К ручке бурмашины подсоединяется шланг, через который будет подаваться охлаждающая жидкость, он тоже должен быть закреплен при помощи хомута. Далее насос накачивается ручной помпой, когда рабочее давление достигнуто, можно приступать к бурению.
	Бурение. Включив буровую машину, следует подвести коронку к стене. Когда она соприкоснется, и начнется процесс, оказывать сильное давление на регулировочную ручку не следует. В противном случае победитовые зубцы с алмазным напылением на коронке могут надломиться, и она будет испорчена.
	Удаление стержня. Длина коронки редко превышает 500 мм, а стена подвергающаяся бурению обычно толще. Поэтому бурение производится в два этапа. После первого бетонный стержень выбивается из коронки, и в бурмашину устанавливается удлинитель для коронки.
	Окончание бурения. Когда отверстие готово, следует разобрать установку в обратном порядке, а место под манжетой протереть влажной салфеткой или тряпкой, от мокрой бетонной пыли.
	Установка ПВХ трубы. Длина пластиковой трубы должна быть равна толщине стены дома. Далее инфильтрационный канал плотно вгоняется в отверстие.
	Установка тепловой и шумовой изоляции в трубу производится простым нажатием руки.

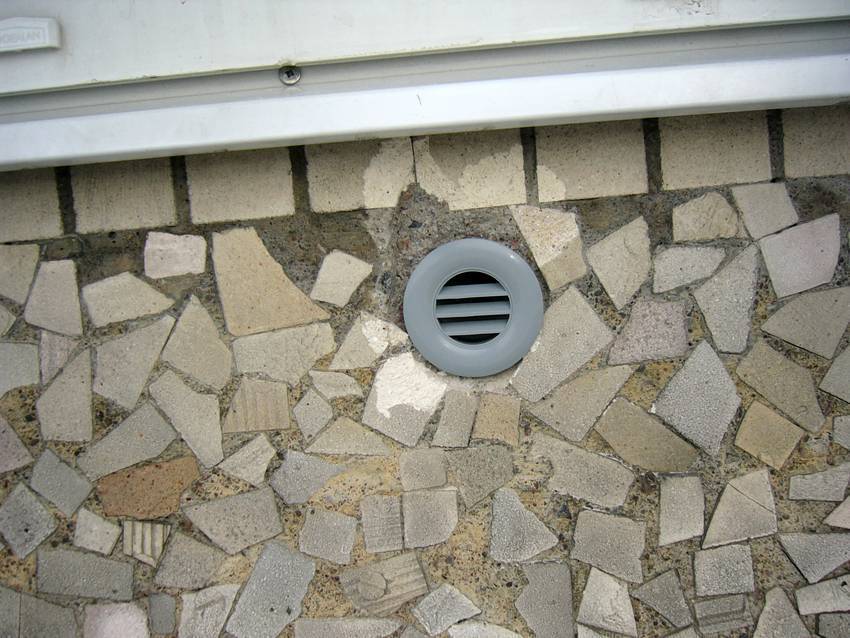

	Установка решетки. Место посадки на наружной части стены следует покрыть силиконовым герметиком, то же самое надо сделать с посадочным местом на решетке, после чего плотно вставить ее в раструб воздуховода.
	Установка внутренней части клапана. Посадочные места так же обрабатываются силиконом, после чего производится фиксация шайбы фильтра к внутренней стене. Вентиляционный клапан в стену установлен.

Из чего состоит такая вентиляция?

1. Элемент вентиляционной сети, непосредственно граничащий с улицей — это воздухозаборная решетка. Эта деталь может обладать разными размерами и формами. Предназначена она не только для повышения эстетичности выхода воздуховода, но и защищает систему от попадания в нее осадков, птиц, животных, а также посторонних предметов.
2. Далее поток проходит через специальный пропускной клапан вентиляции. Он служит для отсечения уличного воздуха, на то время, когда система отключается. Тем самым клапан предотвращает поступление холодных потоков в помещения зимой. Нередко данное устройство оснащается электроприводом, дающим возможность управлять им автоматически.
3. Следующий элемент современной приточной вентиляционной системы – это фильтр. Он дает возможность защитить от загрязнений саму конструкцию сети, а также вентилируемые комнаты. Наиболее распространены угольные фильтры, их следует заменять, по мере отработки.
4. За подогрев воздуха в приточной вентиляции отвечает калорифер. Данное устройство способно нагревать зимой нагнетаемые потоки до +29 градусов. Этот прибор по принципу работы может быть электрическим либо водяным.

Водяной калорифер

1. Чтобы уменьшить теплопотери здания и снизить нагрузку на калорифер, в приточных системах часто используется рекуператор. Он согревает поступающий уличный воздух, благодаря теплообмену с удаляемыми вытяжными потоками.
2. За нагнетание наружного воздуха в системе отвечает вентилятор.
3. По помещениям он распространяется, благодаря вентиляционным каналам.
4. Инструкция рекомендует вентиляционную систему с водяным воздухонагревателем дополнительно оснащать звукопоглотителем. Он понижает уровень шума от работающих устройств.
5. Равномерность распределения приточного воздуха достигается, благодаря использованию в схеме вентиляции диффузоров.

Как может осуществляться управление и контроль над системой?

Пульт управления системой

Когда проектируется приточная вентиляция с подогревом воздуха своими руками, ее схему можно дополнить современными устройствами, которые сделают эксплуатацию более удобной, комфортной и эффективной.

1. При помощи пульта управления можно контролировать и регулировать подачу уличного воздуха, а также его температуру.
2. Некоторые модели ПУ оборудуются таймером, он позволяет планировать действия и отдавать автоматике вентиляционной системы приказы на их осуществление на определенный день и даже час.
3. Помимо приточного вентилятора систему можно оснащать и вытяжным аналогом. Желательно, чтобы оба устройства имели защиту от перегревания.
4. Рекомендуется приобретать калорифер с термостатом, он предотвратит возникновение пожара.
5. Сеть можно дополнительно оборудовать манометром. Он будет определять колебания давления (динамического) потоков в воздушном фильтре.
6. Отсечный клапан монтируется на приточной ветке системы. Его заслонка, при помощи электропривода, автоматически опускается при отключении вентиляции. Поэтому зимой холодный воздух не проникает в помещения.

Что следует учесть?

1. Современная приточная вентиляция с полным набором функций требует регулярного технического обслуживания.
2. В силу ее сложности, если вы не уверены в своих возможностях, установку системы лучше доверьте специалистам.
3. Не стоит совмещать вентиляционную сеть с установкой климатического оборудования, например, системой кондиционирования воздуха.

Вывод

Если у вас есть возможность, установите в своем жилище комплексную вентиляционную сеть. Она будет не только производить воздухообмен, но и организует комфортный микроклимат в комнатах. Цена вентиляции возрастет, но на здоровье лучше не экономить.

Отличия бесканальной «приточки» от канальной

Для городского жилья такой вариант является оптимальным. Он учитывает все особенности жилплощади в многоэтажном доме, включая небольшую высоту потолков и ограниченную площадь.

Есть много причин купить приточную вентиляцию для квартиры, и одна из них – это выгодное сочетание цены и функциональности. Среди других достоинств такого оборудования покупатели отмечают:

• Высокую производительность. Скорость подачи воздуха «активной» приточной вентиляции в комнате в среднем составляет 100-150 кв.м3/час (на одного человека требуется 20-30 кв.м3 в час);
• Удобство управления. Некоторые модели управляются регуляторами на корпусе. Другой вариант – пульт ДУ или по Wi-Fi через специальное приложение на смартфоне;
• Возможность фильтрации воздуха. Для современных городов такая функция вентиляции более чем актуальна. В комплектацию устройства может входить один или несколько фильтров (виды удерживаемых загрязнений, запахов и глубина очистки зависят от модели и стоимости прибора);
• Компактность устройства, удобство установки. Никаких труб под потолком, расходов на обустройство фальш-стенок, скрывающих коммуникации. Также нет расходов на ежегодную чистку воздуховодов. Устройство имеет небольшие габариты, крепится прямо на стену. Процесс установки занимает не более часа, без пыли и грязи. Монтаж может быть произведен даже по чистовому ремонту.

Организованный и неорганизованный вид

Естественная вентиляция делится на два вида. Существует самопроизвольный вид (неорганизованный) и организованный. В первом случае, комната проветривается с помощью окон и ветра, а во втором — с помощью специальных отверстий, которые располагаются наверху комнаты.

Что касается организованного типа системы вентиляции, она бывает общеобменной и местной, а также делится еще на три подвида. Сегодня можно установить ярусную, гравитационную и аэрационную организованную вентиляцию.

Неорганизованная система вентиляция делится на инфильтрацию и проветривание.

Общеобменная и местная(локальная) системы проветривания

Общеобменная приточно вытяжная вентиляция работает везде, отсюда и название. Установки дают кислород порционно и убирают весь углекислый газ из помещения.

Общеобменная вентиляция с переменным расходом воздуха бывает комфортной и производственной. Первая используются в жилых домах, а вторая позволяет организовать производственный процесс.

Местная вентиляция работает на каком-то конкретном участке либо зоне. Его создают, чтобы организовать локальную подачу кислорода на рабочие места и удалить углекислый газ в местах его появления. Например, его используют на кухне над печкой.

Ярусная, гравитационная системы и аэрация

Ярусная автономная вентиляция используется во многоэтажном здании. Вентиляционные трубы прокладываются ярусами, отсюда и названия.

Гравитационная система применяется как в частном доме, так и на производстве. Работает по следующему принципу: через окна поступает чистый воздух, проникает в комнаты через щели дверей и диффузоры и вытесняет углекислый газ, который поднимается вверх по специальным решеткам и покидает здание.

Аэрационная система бывает канальной и бесканальной. Бесканальная работает от аэрационных фонарей, установленных в кровле, и фрамуг. Принцип ее действия прост: через открытие фрамуг по фонарям поступает свежий воздух и выходит углекислый газ.

Канальная аэрация работает благодаря дефлекторам на крыше и вентиляционным шахтам. Через первые устройства поступает кислород, а через вторые уходит загрязненный воздух.

Внимание! Проектируя жилое здание, следует позаботиться о естественной системе вентилирования и рассчитать ее местонахождение. В этом может помочь схема вентиляции

Сама система обладает своими преимуществами и недостатками. В качестве плюсов можно назвать простоту в работе и низкую стоимость. К недостаткам относится зависимость от погоды.

Инфильтрация и проветривание

Инфильтрация действует всегда. Принцип ее действия прост: через маленькие щели в стене происходит циркуляция воздуха под действием атмосферного давления.

Холодный период года ХП.

1. При кондиционировании воздуха в холодный период года — ХП изначально принимаются оптимальные параметры внутреннего воздуха в рабочей зоне помещения:

t_В = 20 ÷ 22ºC;  φ_В = 30 ÷ 55%.

2. Изначально на J-d диаграмму по двум известным параметрам влажного воздуха наносим точки (см. рисунок 8):

• наружного воздуха (•) Н t_Н = — 28ºC;   J_Н = — 27,3 кДж/кг;
• внутреннего воздуха (•) В t_В = 22ºC;   φ_В = 30% с минимальной относительной влажностью;
• внутреннего воздуха (•) В₁ t_В1 = 22ºC;   φ_В1 = 55% с максимальной относительной влажностью.

При наличии тепловых избытков в помещении целесообразно принять верхний температурный параметр внутреннего воздуха в помещении из зоны оптимальных параметров.

3. Составляем тепловой баланс помещения по холодному периоду года — ХП:

по явному теплу ∑QХПЯ
по полному теплу ∑QХПП

4. Рассчитываем поступления влаги в помещение

∑W

5. Определяем тепловую напряженность помещения по формуле:

где: V — объем помещения, м3.

6. Исходя из величины теплового напряжения, находим градиент нарастания температуры по высоте помещения.

Градиент температуры воздуха по высоте помещений общественных и гражданских зданий.

Тепловая напряженность помещения QЯ/Vпом.	grad t, °C
кДж/м3	Вт/м3
Более 80	Более 23	0,8 ÷ 1,5
40 ÷ 80	10 ÷ 23	0,3 ÷ 1,2
Менее 40	Менее 10	0 ÷ 0,5

и рассчитываем температуру удаляемого воздуха

t_Y = t_B + grad t(H – h_р.з.), ºС

где: Н — высота помещения, м;h_р.з. — высота рабочей зоны, м.

7. Для ассимиляции избытков тепла и влаги в помещении температуру приточного воздуха — t_П, принимаем на 4 ÷ 5ºС ниже температуры внутреннего воздуха — t_В, в рабочей зоне помещения.

8. Определяем численное значение величины тепло-влажностного отношения

9. На J-d диаграмме точку 0,0°С шкалы температур соединяем прямой линией с численным значением тепло-влажностного отношения (для нашего примера численное значение величины тепло-влажностного отношения принимаем 5 800).

10. На J-d диаграмме проводим изотерму приточного — t_П, с численным значением

t_П = t_В — 5, °С.

11. На J-d диаграмме проводим изотерму уходящего воздуха с численным значением уходящего воздуха — t_У, найденным в пункте 6.

12. Через точки внутреннего воздуха — (•) В, (•) В1, проводим линии, которые параллельны линии тепло-влажностного отношения.

13. Пересечение этих линий, которые будет называться — лучами процесса

с изотермами приточного и уходящего воздуха — t_П и t_У определит на J-d диаграмме точки приточного воздуха — (•) П, (•) П₁ и точки уходящего воздуха — (•) У, (•) У₁.

14. Определяем воздухообмен по полному теплу

и воздухообмен на ассимиляцию избытков влаги
