Внешний блок
В состав кондиционера входят внутренний и наружный модуль, последний размещается вне здания. Это вызвано шумной работой вентилятора и компрессора, а также независимым отводом теплого воздуха в атмосферу.
Устройство наружного блока
Несмотря на разнообразие кондиционеров, их внешний модуль всегда имеет одинаковые составные части:
- Компрессор. Он способен сжимать фреон и придавать определенное движение по контуру.
- Конденсатор, находящийся в наружном блоке. Он превращает хладагент в жидкое состояние.
- Испаритель. Радиатор расположен внутри аппарата – служит для преобразования фреона из водянистой фазы в газообразное положение.
- Терморегулирующий вентиль (ТРВ). Посредством прибора понижается напор хладагента.
- Вентиляторы. Задача этих устройств заключается в обдуве испарителя и конденсатора, чтобы создать более интенсивный теплообмен с атмосферой.
- Фильтры. Эти части кондиционера предохраняют контур от попадания посторонних частиц (грязи, пыли)
Работа кондиционера в режиме обогрева
Неисправности кондиционеров
Сегодняшнее климатическое оборудование снабжено функцией оповещения о возможных поломках. Стоит лишь расшифровать диагностическую информацию.
Агрегат не включается
Это самая распространенная поломка у кондиционера и наверняка каждый пользователь с ней встречался. Эти проблемы происходят обычно из-за электрической части:
- Устройство не подключено.
- Неисправна командная микросхема.
- Отсутствует связь между наружным и внутренним блоками.
- Не работает пульт управления.
- Сработал автомат защиты.
- Ошибочная коммутация при подаче сигналов.
И наконец, устройство может производить сбой в силу банального износа деталей.
Отключение сплит-системы после непродолжительной работы
Такое явление происходит из-за перегрева компрессора, а также по причине поломки защитного реле. Нагревается установка по причине загрязнения радиатора на внешнем модуле.
В таких случаях следует произвести профилактическую чистку решетки. А также после заправки может нарушиться баланс в контурах радиатора и конденсатора.
Течь конденсата из внутреннего блока
В летнее время владельцы кондиционеров могут наблюдать переполнение емкостей с конденсатом. Причиной этого может быть обмерзание теплообменника, который следует утеплить. Если протекание появляется в стыках, то нужно подкрутить гайки. В случае забивания грязью дренажной трубки, ее также следует прочистить.
Кондиционер работает не на полную мощность
Такая неисправность случается в основном летом. Аппарат во время эксплуатации потребляет большое количество энергии, но не в состоянии обеспечить необходимый температурный режим. Причина здесь чаще всего кроется в загрязненных воздушных фильтрах.
Запахи
Если от устройства стал появляться неприятный душок, то для этого есть несколько причин. В случае горелого запаха нужно проверять проводку, причем делать это рекомендуется в сервисных центрах.
Когда зловонье отдает сыростью или плесенью, это значит, что внутри агрегата образовалась колония бактерий. Избавиться от него можно с помощью антигрибкового препарата.
Покупка кондиционера — краткое резюме
Для квартиры в первую очередь рассматривайте настенные сплит-системы. Такие агрегаты отлично подходят для различных климатических условий и перепадов температур. Да и по части цен разброс достаточно широкий.
Покупать мобильные бытовые кондиционеры стоит лишь для дачи или помещений, где нет возможности установить сплит-систему с наружным блоком.
Кассетные кондиционеры станут отличным выбором для помещений от 50 м² с навесным потолком
Для небольших комнат их даже не рассматривают.
До покупки проверьте поддержку функций, которые вам действительно необходимы, а также уточните срок службы фильтров.
При выборе модели обращайте внимание не только на площадь охлаждения, но и на энергоэффективность системы. Всё, что ниже класса А, может существенно увеличить счета за электричество.
Итоговые советы по подбору сплит-систем
- Чтобы правильно выбрать кондиционер, сначала нужно определиться с размером помещения и его расположением (находится ли оно на солнечной стороне или в тени). В зависимости от этого надо уже выбирать и мощность кондиционера.
На один квадратный метр площади помещения должно приходиться 100 Вт мощности агрегата. И если, скажем, кондиционер имеет холодопроизводительность 2 кВт, то этого хватит, чтобы создать комфортную среду в комнате площадью до 20 кв метров (при условии, что там присутствуют 1-2 человека и нет источников тепла). - Есть разные виды кондиционеров: напольные (мобильные), конвекторы и сплит-системы. Мобильный кондиционер легко переносить из одной комнаты в другую, он часто оснащается функцией очистки и ионизации воздуха. Но имеется и недостаток — придется регулярно выливать из него воду, которая оседает при конденсации в специальном отсеке. К тому же напольный агрегат не отличается тихой работой. А удобен он тем, что его не надо устанавливать, проделывая дыру в стене. Соответственно, не надо вызывать мастеров, что дешевле.
- Наибольшей популярностью пользуются сплит-системы. Такой вид кондиционера не только охлаждает помещение в жару, но и нагревает его зимой. К тому же такая система не загромождает комнату. Сплит-система устанавливается под потолком и вписывается в любой интерьер. К тому же если климатическая техника необходима в большую квартиру или дом, можно приобрести мульти-сплит-систему, которая позволит настроить свою температуру в каждой комнате. Правда, обойдется это чудо техники раза в 2-3 дороже.
- Еще один плюс сплит-системы — удобство при установке, ведь все домашние кондиционеры работают от одного внешнего блока, а значит, пробивать стены насквозь будут лишь в одном месте. Но надо помнить, что охлаждать одну комнату и одновременно обогревать другую невозможно. Все внутренние блоки должны работать в одинаковых режимах: либо только охлаждение, либо только обогрев. При необходимости независимого управления температурами в разных помещениях нужно устанавливать в каждой комнате свой кондиционер.
- Ориентироваться на страну-производителя специалисты не советуют. От этого цена практически не зависит.
- Не пытайтесь сэкономить, устанавливая кондиционер самостоятельно. Непрофессиональная установка опасна тем, что возможно повреждение оборудования и даже обрушение конструкции. А монтажная компания, которую вы пригласите, должна иметь лицензию и документы, подтверждающие квалификацию для предоставления таких услуг.
Считаем площадь: плюс запас
Традиционно кондиционеры выбирают по обслуживаемой площади. Такая характеристика есть в описании каждой модели. Но тут надо учесть пару нюансов, а в некоторых случаях желательно заложить запас +20% к площади.
Например, если:
У вас не студия, а многокомнатная квартира. Кондиционер будет охлаждать не только ту комнату, в которой установлен, но и частично коридор — значит, нужен запас мощности.
Наружный блок монтируется на солнечной стороне. Солнце нагревает конденсатор (радиатор наружного блока), и ему сложнее отдать накопленное тепло.
В помещении много компьютерной техники. Она выделяет немало тепла, поэтому температура может быть повышенной.
Но это еще не всё. При расчете обслуживаемой площади производители исходят из высоты потолков 2,5 м. Если у вас она больше, нужно добавить коэффициент. Чтобы получить его, разделите вашу высоту потолков на 2,5.
Например, вы устанавливаете кондиционер в одну из комнат двухкомнатной квартиры с трехметровыми потолками. Площадь комнаты — 20 квадратных метров, наружный блок будет висеть на солнечной стороне.
Считаем так: к исходным 20 метрам добавляем 20% за многокомнатность и 20% за сложные условия работы блока. Получается 28. Потолки трехметровые — значит, 3 делим на 2,5 и получаем коэффициент 1,2. Его умножаем на наши 28 квадратных метров и получаем 33,6. То есть при реальной площади 20 квадратных метров нам нужен кондиционер, способный обслуживать 33,6 квадратных метра.
Подойдет, например, сплит-система
Starwind, рассчитанная на 35 квадратных метров — недорогая и с хорошими отзывами. Стильный Ballu с дополнительной шумоизоляцией внешнего блока или Neoclima с тремя фильтрами.
А что будет, если взять модель с еще большим запасом, метров на 50? Вы просто немного переплатите, потому что более мощные кондиционеры стоят дороже.
Зависит ли алгоритм расчета от вида воздухоохладителя
В системах вентиляции и кондиционирования применяются, как правило, охладители воздуха двух типов: фреоновые и водяные. Источником холода для первых являются ККБ (компрессорно-конденсаторные блоки), а для вторых – чиллеры (холодильные машины).
Алгоритм расчета мощности фреонового и водяного воздухоохладителя ничем не отличается. Однако есть один нюанс. Дело в том, что в расчете учитываются параметры воздухоохладителя – температура его поверхности и влажность воздуха вблизи неё. Влажность обычно принимают 90-95%, а вот температура может изменяться.
Чаще всего температура поверхности воздухоохладителя принимается равной +9°С. В чиллерных системах она равна среднему арифметическому между прямым и обратным потоками воды. Если температурный график холодоносителя 7/12, то температуру поверхности можно принять +9,5°С. Но встречаются системы и с графиком холодоносителя 10/15 или 12/17. В них температуру поверхности следует принимать 12,5°С и 14,5°С соответственно. Наша программа позволяет учесть эти факторы.
Поделиться
Копировать ссылку: Копировать
Дополнительные материалы
Способы подсчета
Методов для расчета есть несколько.
- Рассчитать мощность кондиционера можно, воспользовавшись специальным калькулятором, который находится на интернет-ресурсе разработчика.
- Расчет осуществляется по квадратуре помещения.
- Рассчитать мощность техники можно по формуле с применением данных площади комнаты и источника теплого воздуха в нем.
- Расчет теплопритока защитного построения для летнего периода с применением дополнительного поступления теплого воздуха.
Последним обычно пользуются инженеры, которые занимаются строительными проектами.
Необходимые условия
Во время расчета мощности кондиционера учитываются такие факторы:
- этаж дома;
- присутствие окон нестандартной формы;
- местонахождение устройства;
- частота проветривания помещения;
- число бытовой техники в доме или офисе;
- высота потолка, перекосы и т. д.
Расчет по квадратуре
Суть этого расчета силы кондиционера такова: если высота потолков в здании до 3 м, то на 1 квадратный метр должно выходить 100 Вт энергии холода. Поэтому для площади в 20 м2 необходим кондиционер мощностью 2 кВт. Когда потолки выше, чем 3 м, производительность холода берется не 100 Вт, а больше. Наглядная таблица:
| Размер потолка | Холодильная сила |
| От 3 до 3,4 м | 120 Вт/м2 |
| 3,4–4 м | 140 Вт/м2 |
| Больше 4 м | 160 Вт/м2 |
Кроме этого, необходимо добавить к числу холода на весь размер помещения силу восполнения теплового прихода от людей, которые часто бывают в помещении, а также — от работающей техники. Рекомендовано принять число поступления теплоты:
- 1 человек – 300 Вт;
- 1 единица техники – 300 Вт.
Это означает, что в здании на 20 м2 всегда есть 1 человек, который трудится целый день за компьютером, и поэтому к приобретенным 2 кВт добавляют 600 Вт. В результате получается 2,6 кВт.
Расчет мощности по квадратуре и количеству людей
Расчет по объему
Расчет мощности кондиционера можно подсчитать по отдельному числу холода при параметрах помещения от 1 м3. Для правильного расчета силы кондиционера нужно брать отдельные данные, которые равны:
- в темных комнатах – 30 Вт/м3;
- среднего освещения в здании – 35 Вт/м3;
- светлый участок здания – 40 Вт/м3.
Потребная мощность для восполнения поступления тепла через строительные строения рассчитывается по такой формуле: Q1 = q x V, где V – параметры помещения в м3.
Насчет техники, то здесь цифра зависит от ее особенностей. Если это компьютер, то нужно прибавить 250–300 Вт. От любой другой техники — в размере 30% от количества потребляемой энергии. После этого можно все подсчитать по формуле. Для того чтобы определить необходимое значение, к объему помещения добавляют число людей и техники (Q = Q1 + Q2 + Q3).
Светлые комнаты требуют большей мощности прибора
Завершающий этап выбора
Число, которое получилось по формуле выше, является неокончательным. Согласно инструкции использования устройства, его запрещено держать включенным целый день. Чтобы сила работы была минимальной, а прибор смог прослужить еще долгие годы, необходимо запастись вспомогательной мощностью кондиционера.
Практически всегда она берется в числе 15–20% от расчетной величины кондиционера. Большинство разработчиков изготовляют линейки приборов согласно правилам градации, которую приняли в США. Они указываются в БТЕ. Поскольку градация стартует с отметки 7, значит это 7000 БТЕ или 2,1 мощность кондиционера в кВт.При помощи таблицы ниже можно выбрать кондиционер с подходящей мощностью для определенных параметров площади помещения.
| БТЕ | 7 | 9 | 12 | 18 | 24 |
| Расчет мощности кондиционера | 2,1 | 2,6 | 3,5 | 5,2 | 7 |
| Площадь здания м2 | До 20 | 20–25 | 25–35 | 35–50 | Больше 50 |
Прежде чем покупать систему кондиционирования, необходимо знать, что, в отличие от других отопительных и охладительных систем, используемая энергетическая мощность кондиционера не отвечает силе холодильной. В момент расчета силы кондиционера неопытных людей полученная цифра может сильно смутить. Поэтому стоит знать, что сведения холодильных устройств действенны из-за формирования парообразования и конденсата фреона. Сплит-системы затрачивают в несколько раз меньше мощности, чем указано у производителя на упаковке, поэтому не стоит удивляться полученным маленьким цифрам.
Инструкция по использованию программы
Теперь объясним пошагово, как рассчитать мощность кондиционера на представленном калькуляторе:
- В первые 2 поля введите значения площади комнаты в квадратных метрах и высоту потолка.
- Выберите степень освещенности (инсоляции) сквозь оконные проемы. Проникающий внутрь помещения солнечный свет дополнительно нагревает воздух – данный фактор нужно учитывать.
- В следующем выпадающем меню выберите количество жильцов, пребывающих в комнате длительное время.
- На остальных вкладках сделайте выбор числа телевизоров и персональных компьютеров, находящихся в зоне кондиционирования. В процессе работы указанная бытовая техника тоже выделяет тепло и подлежит учету.
- Если в помещении установлен холодильник, введите в предпоследнее поле значение электрической мощности бытового прибора. Характеристику легко узнать из инструкции по эксплуатации изделия.
- Последняя вкладка позволяет учесть приточный воздух, поступающий в зону охлаждения благодаря вентиляции. Согласно нормативным документам, рекомендуемая величина кратности для жилых помещений составляет 1—1.5.
Разъясним некоторые нюансы правильного заполнения полей и выбора вкладок. Указывая число компьютеров и телевизоров, учитывайте одновременность их работы. Например, один жилец редко использует оба электроприбора одновременно.
Соответственно, для определения нужной мощности сплит-системы выбирается единица бытовой техники, которая потребляет больше энергии, — компьютер. Теплоотдача ТВ-приемника не учитывается.
В калькуляторе заложены следующие значения теплоотдачи от домашних приборов:
- телевизор – 0.2 кВт;
- персональный компьютер – 0.3 кВт;
- поскольку холодильник превращает в тепло около 30% потребляемой электроэнергии, программа включает в вычисления 1/3 от введенной цифры.
Компрессор и радиатор обычного холодильника отдают теплоту окружающему воздуху
Калькулятор позволяет исключить теплопоступления от приточного воздуха, но выбирать данную вкладку не совсем правильно. Воздушные потоки в любом случае циркулируют по жилищу, принося тепло из других комнат, например, кухни. Лучше перестраховаться и включить их в расчет кондиционера, дабы его производительности хватило на создание комфортной температуры.
Основной результат расчета мощности измеряется в киловаттах, дополнительный – в Британских Тепловых Единицах (BTU). Соотношение следующее: 1 кВт ≈ 3412 BTU или 3.412 kBTU. Как подобрать сплит-систему на основании полученных цифр, читайте далее.
Выбор кондиционера по мощности
Сплит-системы и охлаждающие агрегаты других типов выпускаются в виде модельных рядов с изделиями стандартной производительности – 2.1, 2.6, 3.5 кВт и так далее. Часть производителей обозначает мощность моделей в тысячах Британских Тепловых Единиц (kBTU) – 07, 09, 12, 18 и т. д. Соответствие климатических установок, выраженных в киловаттах и BTU, показано в таблице.
Зная требуемую производительность в киловаттах и британских единицах, подбирайте сплит-систему в соответствии с рекомендациями:
- Оптимальная мощность бытового кондиционера лежит в диапазоне —5…+15% от расчетной величины.
- Лучше дать небольшой запас и округлить полученный результат в сторону увеличения – до ближайшего в модельном ряду изделия.
- Если определенная расчетом холодопроизводительность превышает мощность охладителя из стандартного ряда на сотую долю киловатта, округлять в большую сторону не следует.
Пример. Результат вычислений – 2.13 кВт, первая модель в ряду развивает холодильную мощность 2.1 кВт, вторая – 2.6 кВт. Выбираем вариант №1 – кондиционер на 2.1 кВт, что соответствует 7 kBTU.
Пример второй. В предыдущем разделе мы посчитали производительность агрегата для квартиры – студии – 3.08 кВт и попали между модификациями 2.6—3.5 кВт. Выбираем сплит-систему большей производительности (3.5 кВт или 12 kBTU), поскольку откат к меньшей не уложится в 5%.
Подавляющее большинство климатических систем способно работать в 2 режимах – охлаждение и нагрев в холодный период года. Причем производительность по теплу выше, поскольку двигатель компрессора, потребляющий электричество, дополнительно подогревает фреоновый контур. Разница мощности в режиме охлаждения и нагрева показана выше в таблице.

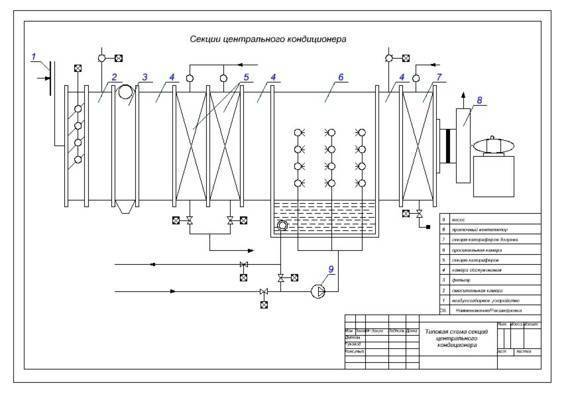

Расчет прямоточного центрального кондиционера
Прямоточная схема самая простая в использовании. И расчет ее не так сложен, но сегодня она не так популярна, потому что энергосбережение все больше и больше охватывает мир. Но не все заказчики имеют деньги на подобное оборудование, поэтому разберемся в последовательности построения процессов на I-d диаграмме для данной схемы.
Исходными данными для центрального кондиционера с прямотоком:
- параметры внешнего воздуха,
- параметры внутреннего воздуха,
- явные теплопоступления в комнату,
- скрытые теплонадхождения,
- влагопоступления,
- разница температур (необходимо температуру приточного воздуха брать меньше чем в помещении).
Расчет центрального кондиционера производят в такой очередности
- Находится необходимая производительность кондиционера:Gk= Qя/cвΔQя — явные теплопоступления;cв – массовая теплоемкость воздуха (1,005 кДж/кг°С);Δt – рабочая разница температур между поступающим воздухом и внутренним.
- Рассчитывается нужная температура подаваемого воздуха:tп= tв-Δttв- температура воздуха в комнатеΔt –рабочая разница температур между внутренним воздухом и тем что подается.
- На I-d диаграмме обозначают параметры внутреннего (В) и внешнего воздуха(Вн). Параметры внешнего воздуха берут из климатических данных, внутреннего воздуха из начальных данных. Построение процессов на I-d диаграмме производится в такой последовательности:Вн-К – процесс, что происходит в оросительной камере (охлаждение и осушение)К-П – подогрев воздуха в калорифереП-В – процесс, который происходит в кондиционированном помещении (поглощение теплоты и влаги)
- Определяют сколько тепла полностью поступает в помещение:Qп=Qя+QскПосле чего рассчитывают угловой коэффициент процесса, который определяется в помещенииε =Qп/WW –влагонадхождения.
Расходы холода (процесс ЗК) составят:
Qк = Gк( Iз-Iк)
Gк – массовая производительность кондиционера
Iз – энтальпия начала процесса (точка З)
<Iк – энтальпия конца процесса (точка К)
Расходы тепла (процесс КП)
Q= Gк(Iк-Iп)/p>
Gк – массовая производительность кондиционера
Iк – энтальпия начала процесса (точка К)
Iп – энтальпия конца (точка П)
Перейдем к расчету кондиционера для зимнего периода
Некоторые заказчики не используют зимой водяное отопление, а поддерживают температуру за счет центрального кондиционера.
- Производительность кондиционера такая же как и для лета:Gk= Qя/cвΔt
- Делается расчет рабочей разницы температур:Δt= Qя/cвGkПотом определяют температуру подаваемого воздуха (не больше 40° С по санитарным нормам)tп= tв-Δt
- Определяют сколько тепла полностью поступает в комнату и угловой коэффициентQп=Qя+Qскε =Qп/WW –влагонадхождения.
Расходы холода (процесс З-К) составят:Qк = Gк( Iз-Iк)Gк – массовая производительность кондиционераIз – энтальпия начала процесса ( точка З)Iк – энтальпия конца процесса ( точка К)Расходы тепла (процесс КП)Q= Gк(Iк-Iп)Gк – массовая производительность кондиционераIк – энтальпия начала процесса ( точка К)Iп – энтальпия конца ( точка П)
На I-d диаграмме обозначают параметры внутреннего и внешнего воздуха. Строятся процессы отработки воздуха в центральном кондиционере. Для холодного периода построение легче начать с конца то есть от точки внутреннего воздуха.
Вн-Т — нагрев воздуха в калорифере первичного подогрев
Т-К – охлаждение и увлажнение воздуха в оросительной камере
К-П – нагрев воздуха в калорифере вторичного нагрева
П-В – процесс смены состояния воздуха в кондиционированном помещении ( поглощение тепла и влаги)

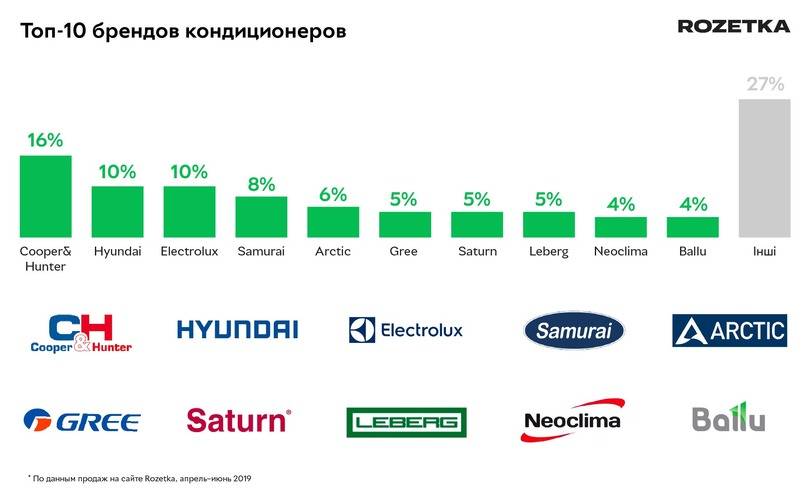

Обратить внимание на качественное устройство менее известного бренда
Производители кондиционеров с каждым годом совершенствуют свою продукцию, делая ее более надежной, бюджетной и энергоэффективной
Обращайте внимание на кондиционеры несколько менее известных брендов из средней ценовой категории. Они ничуть не уступают более дорогостоящим аналогам и имеют те же функции – охлаждение и обогрев, инверторный двигатель, функцию очистки воздуха, регулировку уровня шума
При этом вы не переплачиваете за известность бренда. Но экономия должна быть разумной – не приобретайте технику от ненадежных производителей, сомнительного качества и без гарантии.
Построение и расчет обработки воздуха для кондиционера с рекуперацией
Что такое рекуперация, какие бывают рекуператоры и для чего они предназначены мы уже рассматривали. На данный момент это самый экономичный вариант, который поможет сохранить немало денег. Поэтому он набирает все большей популярности среди заказчиков.
Исходные данные:
- воздухообмен, Lпр и Lв
- влагопоступления, W
- расчетные параметры внешнего воздуха, tв
- расчетные параметры внутреннего воздуха, tвн<
- явные теплопоступления в помещение, Q
- разница между внешним воздухом и температурой после охлаждения, Δt
- теплоемкость, с
- плотность воздуха, ρ
Построение процессов обработки воздуха
- Рассчитываем температуру приточного воздуха для теплого периода:tп= tв-Δt+0,001p,где р- давление, создаваемое вентилятором
- Тепловлажностное отношение определяем по формуле:ε =Qп/W
Тоже делаем и для зимнего периода. Строим процесс на диаграмме и производим расчет:
- Количество явного тепла, отбираемого от бросового тепла в холодный период года:Qрек=Lв·ρ·с(tв — Δt)
- Разница энтальпий при нагревании приточного воздуха:ΔI = Qрек/(Lпр·ρ)
- Количество насыщенного водяного пара для обработки воздуха в зимний период и тепла для его выроботки (процесс П-К):Gр =Lпр·ρ(dк-dн)Qпары= Lпр·ρ·с(Iк-Iн)
- Количество холода для обработки воздуха в теплый период (процесс В-П):Qх= Lпр(Iв-Iп)
Построение диаграмм дает более точный расчет и возможность регулировки. Надеемся статья была для вас полезной и поможет в дальнейшей работе по созданию помещений для комфортного прибывания людей. Ведь каждый проектировщик желает стать специалистом в своем деле.
Расчет прямоточного центрального кондиционера
Прямоточная схема самая простая в использовании. И расчет ее не так сложен, но сегодня она не так популярна, потому что энергосбережение все больше и больше охватывает мир. Но не все заказчики имеют деньги на подобное оборудование, поэтому разберемся в последовательности построения процессов на I-d диаграмме для данной схемы.
Исходными данными для центрального кондиционера с прямотоком:
- параметры внешнего воздуха,
- параметры внутреннего воздуха,
- явные теплопоступления в комнату,
- скрытые теплонадхождения,
- влагопоступления,
- разница температур (необходимо температуру приточного воздуха брать меньше чем в помещении).
Расчет центрального кондиционера производят в такой очередности
- Находится необходимая производительность кондиционера:Gk= Qя/cвΔQя — явные теплопоступления;cв – массовая теплоемкость воздуха (1,005 кДж/кг°С);Δt – рабочая разница температур между поступающим воздухом и внутренним.
- Рассчитывается нужная температура подаваемого воздуха:tп= tв-Δttв- температура воздуха в комнатеΔt –рабочая разница температур между внутренним воздухом и тем что подается.
- На I-d диаграмме обозначают параметры внутреннего (В) и внешнего воздуха(Вн). Параметры внешнего воздуха берут из климатических данных, внутреннего воздуха из начальных данных. Построение процессов на I-d диаграмме производится в такой последовательности:Вн-К – процесс, что происходит в оросительной камере (охлаждение и осушение)К-П – подогрев воздуха в калорифереП-В – процесс, который происходит в кондиционированном помещении (поглощение теплоты и влаги)
- Определяют сколько тепла полностью поступает в помещение:Qп=Qя+QскПосле чего рассчитывают угловой коэффициент процесса, который определяется в помещенииε =Qп/WW –влагонадхождения.
Расходы холода (процесс ЗК) составят:
Qк = Gк( Iз-Iк)
Gк – массовая производительность кондиционера
Iз – энтальпия начала процесса (точка З)
<Iк – энтальпия конца процесса (точка К)
Расходы тепла (процесс КП)
Q= Gк(Iк-Iп)/p>
Gк – массовая производительность кондиционера
Iк – энтальпия начала процесса (точка К)
Iп – энтальпия конца (точка П)
Перейдем к расчету кондиционера для зимнего периода
Некоторые заказчики не используют зимой водяное отопление, а поддерживают температуру за счет центрального кондиционера.
- Производительность кондиционера такая же как и для лета:Gk= Qя/cвΔt
- Делается расчет рабочей разницы температур:Δt= Qя/cвGkПотом определяют температуру подаваемого воздуха (не больше 40° С по санитарным нормам)tп= tв-Δt
- Определяют сколько тепла полностью поступает в комнату и угловой коэффициентQп=Qя+Qскε =Qп/WW –влагонадхождения.
Расходы холода (процесс З-К) составят:Qк = Gк( Iз-Iк)Gк – массовая производительность кондиционераIз – энтальпия начала процесса ( точка З)Iк – энтальпия конца процесса ( точка К)Расходы тепла (процесс КП)Q= Gк(Iк-Iп)Gк – массовая производительность кондиционераIк – энтальпия начала процесса ( точка К)Iп – энтальпия конца ( точка П)
На I-d диаграмме обозначают параметры внутреннего и внешнего воздуха. Строятся процессы отработки воздуха в центральном кондиционере. Для холодного периода построение легче начать с конца то есть от точки внутреннего воздуха.
Вн-Т — нагрев воздуха в калорифере первичного подогрев
Т-К – охлаждение и увлажнение воздуха в оросительной камере
К-П – нагрев воздуха в калорифере вторичного нагрева
П-В – процесс смены состояния воздуха в кондиционированном помещении ( поглощение тепла и влаги)
