Схема механической вентиляции
Такой способ проветривания необходим для отапливаемых помещений с повышенными требованиями к воздухообмену. А также для подземных гаражей, где другая схема невозможна.
Есть два варианта конструкции: модульная и моноблочная. В первом случае система состоит из отдельных блоков вытяжки и притока воздуха, их работу контролируют и согласовывают датчики. Второй вариант — единый блок, который отвечает за приток воздуха и его вытяжку одновременно. Считается вариантом экономичным по сравнению с модульным.
На какой из систем вентиляции для гаража остановиться? Ответ на вопрос зависит от площади помещения, его конструкции и финансовых трат, которые может себе позволить владелец. Но делать вентиляцию необходимо в любом случае. Это убережет гараж от скорого ремонта и поможет бороться с ржавчиной на автомобиле.
Другие советы
- Из чего лучше строить гараж, рекомендации по выбору материалов для строительства гаража
- Как сделать гидроизоляцию в подвале гаража, гидроизоляция подвала гаража изнутри от грунтовых вод
- Как сделать лестницу в подвал гаража, устройство металлической/деревянной лестницы для гаражей
Система естественной циркуляции воздуха
Естественная система вентиляции гаража основывается на самопроизвольном движении потоков воздуха вследствие разницы температур внутри помещения и снаружи. Для этого необходимы два канала – по одному из них осуществляется приток свежего воздуха, по второму – отведение загрязнённого. Если проектируется вентиляция в гараже своими руками, учтите, что каналы прокладывают на этапе возведения несущих стен.
При этом придерживайтесь следующих рекомендаций:
- канал для поступления воздушных масс должен находиться на 0,1 м выше пола, отверстие снаружи – выше земли на 0,3 м;
- наружное отверстие закрывают защитной сеткой от насекомых, мелких грызунов и т. п.;
- канал для отвода воздушных масс располагают напротив по диагонали в 0,1 м от границы между стеной и потолком, наружное отверстие располагают над крышей на высоте 0,5 м;
- вентиляционную решётку можно также вмонтировать в ворота – её размер должен быть раза в три больше диаметра канала;
- если на выводном канале смонтировать дефлектор, отток воздуха будет происходить гораздо интенсивнее, поскольку дефлектор создаёт участок пониженного давления. Чтобы на поверхности дефлектора не конденсировалась влага, его следует покрыть теплоизолирующим слоем.
Схема обустройства естественной вентиляции в гараже без погребной ямы
Главным преимуществом такого способа является его невысокая стоимость – он не требует серьёзных затрат, поэтому крайне выгоден, с финансовой точки зрения. Среди недостатков естественной циркуляции называют следующие факторы:
- в жаркий летний день такой способ малоэффективен из-за того, что снаружи температура выше, чем внутри помещения;
- из-за перепадов давления в помещении постоянно присутствуют сквозняки, что неудобно для тех, кто часто и подолгу работает с автомобилем;
- ветер не всегда имеет нужное направление, поэтому проветривание периодически приостанавливается;
- вентиляционные каналы необходимо периодически чистить от грязи, которая туда попадает в период дождей и слякоти.
Правильное обустройство вентиляции в гараже обезопасит металлические детали автомобиля от коррозии
Нужна ли вентиляция в гараже
Несмотря на очевидный ответ, следует уточнить список задач, которые поможет решить соответствующая инженерная система:
- Вместе с автомобилем в помещение поступает влага. Достаточно мощная вентиляция для гаража ускоряет ее удаление, препятствуя возникновению и развитию процессов коррозии.
- Одновременно с потоком воздуха из атмосферы помещения удаляются выхлопные газы, иные неприятные и опасные для человека химические соединения.
- Устраняются условия, благоприятные для накопления конденсата на мебели, инструментах, частях строительных конструкций.
- В определенных погодных условиях приток свежего воздуха помогает поддерживать комфортные температурные условия.
Следует отметить, что наружу выбрасываются механические, химические и органические загрязнения. Это упрощает создание условий, подходящих для длительного хранения фруктов и других продуктов питания.
Разумное решение – пространство под гаражом часто используют для строительства многофункционального погреба
Правильное устройство вентиляции в гараже продлевает срок службы (годности) инвентаря, мебели, иного оборудования и складских запасов
С учетом действенных защитных свойств, финансовые вложения в такую систему являются экономически целесообразными. При отсутствии негативных воздействий инструменты и другие дорогие изделия дольше сохраняют свои потребительские характеристики в безупречном состоянии. Дополнительным преимуществом является снижение расходов на поддержание хороших санитарно-гигиенических условий.

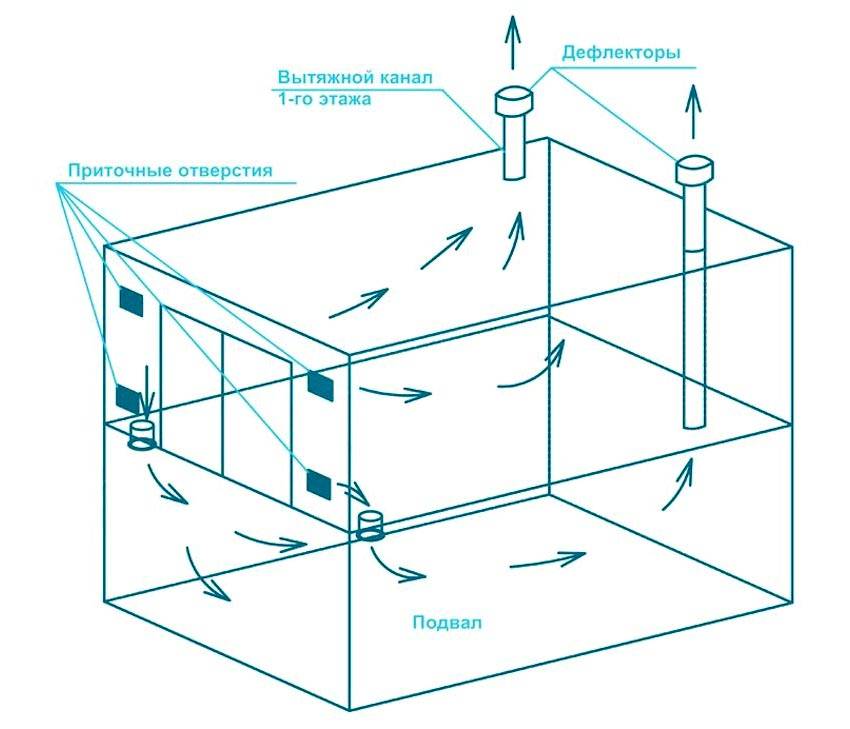

На типовой схеме вентиляции в гараже стрелками показаны пути перемещения воздуха
Спросить у специалиста
“Этот рисунок поясняет необходимость точного расчета. Автор этого проекта разделил систему на две части для обеспечения достаточной скорости обмена воздуха в отдельных помещениях. Сложнее получить хороший результат при использовании простейшей комбинации из одного приточного отверстия и вытяжного канала.”
Как сделать механическую вентиляцию
Воздушный вихрь создается искусственно, посредством вытяжного и приточного устройства. Механическая схема считается практически идеальной, тем более что она может частично либо полностью заменить отопительную систему. Подобная система управляется специальным ПО, имеющим несколько режимов.
К преимуществам механической схемы в гараже также относится фильтрация воздуха от пыли, независимость от климата. Выполняя расчеты, учитывайте конструкцию и площадь гаража, наличие дополнительных помещений, длину воздуховодов, количество хранимых машин.
По конструкции механическая вентиляция может быть моноблочной (вытяжка и приток обеспечиваются одним блоком) и модульной (указанные функции выполняют 2 разных блока).
Система вентиляции в подвале гаража. Схема воздухообмена погреба

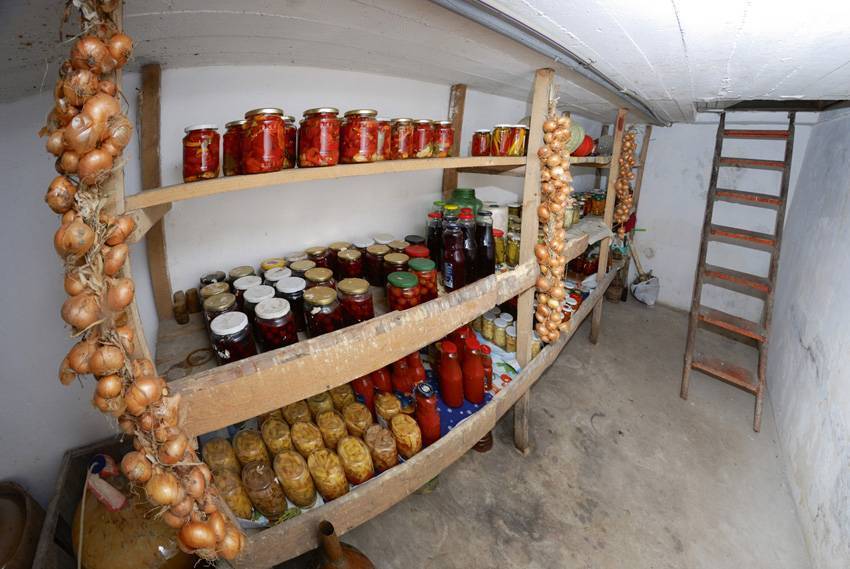

Эффективное использование подвала и погреба гаража для хранения овощей и консервации возможно лишь при условии наличия правильной вентиляции. Вентиляция в гараже с подвалом может быть естественной, механической или комбинированной. Обычно, для вентиляции в погребе гаража достаточно естественной системы вентилирования. Смонтировать своими руками такую систему можно с помощью пластиковых труб для канализации. При монтаже необходимо придерживаться таких рекомендаций:
- схема вентиляции погреба в гараже должна предусматривать минимальное количество поворотов и изгибов труб;
- трубу вытяжного хода следует утеплить, чтоб избежать появления конденсата;
Для хорошего воздухообмена трубы приточно-вытяжной вентиляции должно быть расположены в противоположных углах погреба
- диаметр должен быть единым по всей длине труб;
- наружные входы труб должны быть закрыты защитными колпаками во избежание попадания в них осадков.
Перед обустройством естественной вентиляции своими руками делается расчет площади отверстий. Приточная труба берет свое начало на полметра выше пола погреба и выводится наружу. Вытяжная труба устанавливается под потолком погреба или подвала и протягивается за крышу гаража. Расположение труб должно быть в противоположных углах погреба.
В погребе с правильным микроклиматом собранный урожай сохранится в целости
Наиболее правильным выбором вентиляции погреба и подвала в зимний сезон, является использование принудительного способа. В этих помещениях воздухообмена почти нет и они нуждаются в эффективном вентилировании с помощью установки механической вентиляции. Такая вентиляция будет способствовать нормальному воздухообмену и созданию микроклимата, необходимого для сохранения продуктов.
О том, как сделана вентиляция в гараже с подвалом, можно разобраться, посмотрев видео-инструкцию устройства вентиляции.
Нужна ли вентиляция в гараже
Несмотря на очевидный ответ, следует уточнить список задач, которые поможет решить соответствующая инженерная система:
- Вместе с автомобилем в помещение поступает влага. Достаточно мощная вентиляция для гаража ускоряет ее удаление, препятствуя возникновению и развитию процессов коррозии.
- Одновременно с потоком воздуха из атмосферы помещения удаляются выхлопные газы, иные неприятные и опасные для человека химические соединения.
- Устраняются условия, благоприятные для накопления конденсата на мебели, инструментах, частях строительных конструкций.
- В определенных погодных условиях приток свежего воздуха помогает поддерживать комфортные температурные условия.
Следует отметить, что наружу выбрасываются механические, химические и органические загрязнения. Это упрощает создание условий, подходящих для длительного хранения фруктов и других продуктов питания.
Разумное решение – пространство под гаражом часто используют для строительства многофункционального погреба
Правильное устройство вентиляции в гараже продлевает срок службы (годности) инвентаря, мебели, иного оборудования и складских запасов
С учетом действенных защитных свойств, финансовые вложения в такую систему являются экономически целесообразными. При отсутствии негативных воздействий инструменты и другие дорогие изделия дольше сохраняют свои потребительские характеристики в безупречном состоянии. Дополнительным преимуществом является снижение расходов на поддержание хороших санитарно-гигиенических условий.
На типовой схеме вентиляции в гараже стрелками показаны пути перемещения воздуха
Мнение эксперта
Андрей Павленков
Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО “АСП Северо-Запад”
“Этот рисунок поясняет необходимость точного расчета. Автор этого проекта разделил систему на две части для обеспечения достаточной скорости обмена воздуха в отдельных помещениях. Сложнее получить хороший результат при использовании простейшей комбинации из одного приточного отверстия и вытяжного канала.”
Вентиляция погреба в гараже
Вентиляция погреба в гараже производится несколькими способами. Схема вентиляции в погребе.
Вариант 1:
- естественный приток, расположенный внизу хранилища;
- естественная вытяжка внутри потолка;
Вентиляционные выходы размещаются по диагонали, чтобы охватить наибольшую площадь пространства. Смена воздушных масс происходит естественным способом. Вытяжка проходит сквозь гаражное помещение, крышу, удаляя таким образом отработанный воздух наружу.
Подающая воздух труба также начинается снаружи постройки, забирая с улицы свежий поток.
Вариант 2:
- подающий воздуховод расположен внутри сооружения;
- вытяжка размещена автономно, проходит внутри или снаружи здания.
Отведение застоявшегося воздухопотока происходит по схеме варианта 1. Приточный канал, размещенный внутри, улавливает свежий поток из общегаражного проема внизу стены.
Вариант 3:
- принудительная подача воздушных масс;
- принудительное отведение отработанного воздуха.
Вентиляторы одинаковой мощности монтируются внутри вентиляционных каналов. Смена воздушных потоков происходит механическим способом. Если установлен таймер или датчик влажности, воздухообмен происходит автоматически, не требуя участия человека.
Вариант 4:
- подающий воздух канал работает естественным способом;
- вытяжка оснащена вентилятором.
Комбинированный тип проветривания эффективен. На место удаляемого подвального воздухопотока постоянно прибывает свежий.
Схема принудительного вентилирования
Механические системы вентиляции в гараже организованы следующими схемами.
Вариант 1:
- вентилятор устанавливается внизу стены, закрывая приточный канал;
- вытяжной вентилятор монтируется вверху (потолок, стена) на противоположной короткой стороне.
Воздухообмен осуществляется путем искусственного нагнетания свежего потока. Отработанный выводится наружу вытяжным механизмом. Вентиляторы притока, вытяжки приобретаются одинаковой мощности.
Вариант 2
Модифицированный первый способ, когда к проемам дополнительно устанавливаются воздуховодные каналы. Вентиляторы размещаются на входе (осевые) либо внутри воздуховодов (например, канальные).
Вытяжной канал возможно установить по периметру помещения, оснастив воздухозаборными решетками через определенное расстояние. Целесообразно, когда воздушная среда загрязняется быстро (ремонтные, сварочные, покрасочные работы).
Организация временной вентиляции
Если в гараже предполагается выполнять ремонтные работы с выполнением сварки и покраски металлических деталей, требуется серьезная вытяжка, которой необязательно пользоваться постоянно.
Как соорудить систему для временного использования? Давайте рассмотрим один весьма интересный вариант:
Техническую суть оригинальной инженерной задумки поможет оценить следующая фото-подборка:
Мастер сможет трудиться в нормальных для него температурных условиях, не облачаясь в затрудняющую движения теплую робу. Вытяжка будет выводить вредные токсины в вентиляционное отверстие при закрытых дверях.
Варианты вентиляции в гараже
Проще всего своими руками смонтировать вентиляцию в собственном гараже в исполнении с естественной воздушной тягой. Для этого необходимо рассчитать диаметр труб на вытяжку и приток, а после пробить отверстия в стенах и/или крыше и установить эти воздуховоды. Главное потом не забыть про необходимость надежной герметизации просветов между трубой и бетоном, кирпичом или металлом стены.
Варианты оборудования вентиляционной шахты
Приточное отверстие вентиляции следует располагать на высоте 15–20 см над землей на стене с дверью. Вытяжное должно размещаться напротив первого в крыше или в стене под потолком с подъемом воздуховода над кровлей порядка полуметра. Так тяга выйдет максимальной. При этом труба притока в сечении должна быть равной, а лучше немного меньше диаметра воздуховода-вытяжки. Если размеры сделать наоборот, то возможно опрокидывание тяги.
Схема расположения вентиляционных труб в гараже с ямой
Как расположить вентиляционную шахту для лучшей тяги
Факторов влияния немало. Поэтому нередко приходится делать систему вентиляции, функционирующую благодаря принудительной тяге воздушных масс. Здесь расчет параметров еще проще.
Трубы можно взять вдвое меньше, чем в рассматриваемом выше варианте. Все равно обмен воздуха будет производиться за счет работы вентилятора. Его мощность подбирается исходя из кубатуры гаража и необходимой кратности воздухообмена. В подавляющем большинстве случаев вполне хватает осевой канальной модели на 100 Вт.
Трубы и отверстия располагаются так же, как и в варианте с естественной тягой. При этом самостоятельно сделать вентиляцию с принудительным обменом зачастую проще. Воздуховоды требуются меньше в диаметре. А значит и дырки в стенах пробивать придется меньшего размера. Однако по затратам такая вентиляция за счет наличия электрооборудования выйдет дороже обычного аналога.
Схема воздушных потоков потоков при разных типах вентиляции
Если устанавливается вентилятор, то следует брать модель с таймером. Оставлять его постоянно включенным невыгодно по деньгам (счета за свет выйдут немалыми) и опасно из-за риска пожара. Работающее электрооборудование без присмотра надолго бросать не стоит.
Схема естественной вентиляции в гараже
А так можно задать нужный режим, чтобы вентилятор включался на некоторое время для полного замещения воздуха в помещении, а потом сразу отключался. Ведь выстраивается система вентилирования гаража, а не вентиляция в ванной комнате и туалете, где воздушная циркуляция должна быть непрерывной.
Система вентиляции в подвале гаража. Схема воздухообмена погреба
Эффективное использование подвала и погреба гаража для хранения овощей и консервации возможно лишь при условии наличия правильной вентиляции. Вентиляция в гараже с подвалом может быть естественной, механической или комбинированной. Обычно, для вентиляции в погребе гаража достаточно естественной системы вентилирования. Смонтировать своими руками такую систему можно с помощью пластиковых труб для канализации. При монтаже необходимо придерживаться таких рекомендаций:
- схема вентиляции погреба в гараже должна предусматривать минимальное количество поворотов и изгибов труб;
- трубу вытяжного хода следует утеплить, чтоб избежать появления конденсата;
Для хорошего воздухообмена трубы приточно-вытяжной вентиляции должно быть расположены в противоположных углах погреба
- диаметр должен быть единым по всей длине труб;
- наружные входы труб должны быть закрыты защитными колпаками во избежание попадания в них осадков.
Перед обустройством естественной вентиляции своими руками делается расчет площади отверстий. Приточная труба берет свое начало на полметра выше пола погреба и выводится наружу. Вытяжная труба устанавливается под потолком погреба или подвала и протягивается за крышу гаража. Расположение труб должно быть в противоположных углах погреба.
В погребе с правильным микроклиматом собранный урожай сохранится в целости
Наиболее правильным выбором вентиляции погреба и подвала в зимний сезон, является использование принудительного способа. В этих помещениях воздухообмена почти нет и они нуждаются в эффективном вентилировании с помощью установки механической вентиляции. Такая вентиляция будет способствовать нормальному воздухообмену и созданию микроклимата, необходимого для сохранения продуктов.
О том, как сделана вентиляция в гараже с подвалом, можно разобраться, посмотрев видео-инструкцию устройства вентиляции.
Монтаж вентиляции в металлическом гараже производится аналогично методу вентилирования в обычных гаражах. Особенностью вентиляции железного гаража является то, что приточные отверстия устраивают в верхней части стены, стараясь расположить их на определенном расстоянии от запора ворот. Это поможет избежать взлома ворот через вентиляционные проемы. Приточные отверстия снабжают защитными решетками.
Имеющиеся в интернете видео-примеры демонстрируют устройство вентиляции в железной конструкции гаража.
Схема обустройства приточно-вытяжной вентиляции в гараже с погребом, состоящим из нескольких отделений
Как правило, в железных боксах отсутствует смотровая яма, поэтому верхних отверстий вполне хватит для необходимого воздухообмена. Дополнительное поступление приточного потока может осуществляться через неплотные притворы под воздействием ветра.
При отсутствии вентиляции на поверхностях металлического гаража появляется конденсат. Кроме качественного вентилирования, избежать появление конденсата, поможет утепление пола. Для этого сначала застилают поверхность пола рубероидом, бетонируют и покрывают линолеумом.
Рекомендации и сведения о том, как сделать вентиляцию в гараже, помогут создать оптимальные условия, при которых будет обеспечена сохранность автомобиля и комфортное нахождение в помещении гаража людей.
Вентиляция в каркасном доме своими руками. Схема, расчет и монтаж системы вентиляции
Вентиляция в бане своими руками: как сделать правильно
Приспособления для гаража своими руками: идеи и советы по созданию
Монтаж системы отопления частного дома своими руками: схема
Септик из бетонных колец своими руками, схема строительства
Как создать схему вентиляции в частном доме своими руками
Кто-нибудь может подсказать, почему вентиляция в погребе гаража не создает никакой тяги? Вместе с гаражом, построил всё сам, года 4 назад и вот такая беда. Тогда решил делать естественную систему воздухоотвода, как самый простой и дешевый способ. А теперь не знаю, что и делать. Раньше все было нормально, весной стало хуже проветриваться, а сейчас внутри полностью застойный воздух, так что зайти невозможно.
А вы сравневали как правильно сделать вентиляцию в погребе гаража и то, как вы сами её сделали? Может какие-то серезные недочеты есть, просто они дали о себе знать только спустя время. Может где-то подпросело и что-то в этом духе? В крайнем случае систему разберите и посмотрите, нет ли засоров или каких-то повреждений.
В доме
Качественная механическая вентиляция в доме – важное условие комфорта загородной недвижимости. Строительный проект многоквартирных домов изначально включает спрятанные в стенах воздуховоды вентиляции. А для загородных коттеджей они часто рассматриваются как отдельный дополнительный элемент комфорта
Наличие чердачного помещения открывает множество возможностей для вентилирования частного дома, позволяя выбирать вариант любой сложности по средствам:
А для загородных коттеджей они часто рассматриваются как отдельный дополнительный элемент комфорта. Наличие чердачного помещения открывает множество возможностей для вентилирования частного дома, позволяя выбирать вариант любой сложности по средствам:
- Комбинированная система. Сочетание принудительной вытяжки и естественной подачи воздуха внутрь помещения. Отличается простотой монтажа и обслуживания, но часто приводит к повышенным энергозатратам на охлаждение или обогрев поступающего воздуха.
- Принудительная приточная вентиляция с охлаждением. Подразумевает установку кондиционера на входе, осуществляющего подачу сразу охлажденного воздуха. Повышает комфорт проживания в доме во время летней жары.
- Принудительная приточная система с подогревом. Вентиляционные каналы модернизируются теплообменником или рекуператором, которые помогают уравнять температуру поступающего воздуха с исходящим. Эффективный, экономный и комфортный, но достаточно дорогой вариант из-за высокой стоимости рекуператора.
- Приточно-вытяжная установка с рекуперацией воздуха. В ней используется особый блок приточно вытяжной вентиляции, способный нагревать или охлаждать поступающий газ за счет подмешивания воздуха, исходящего из помещения. Благодаря теплообмену температура свежего воздуха приближается к оптимальной, позволяя экономить на обогреве или охлаждении до комфортных значений.
- Система кондиционирования. Эффективный, но дорогой вариант, при котором приточный воздух подается и обслуживается кондиционером. В зависимости от мощности и набора функций устройства, поступающие воздушные массы могут охлаждаться, нагреваться, подвергаться ионизации, очищаться от пыли, бактерий, качественно улучшаться другим необходимым пользователю способом.
Самым простым и недорогим устройством вентиляции в частном доме является приточный клапан. Устройство состоит из заслонки с воздушным фильтром и легко устанавливается самостоятельно.
Выбирая оптимальный вариант вентиляции, учитывайте, что качественный газообмен не только помогает создать комфортную атмосферу в доме. Он предотвращает появление плесени, пыли, бактерий внутри комнат, сохраняя здоровье жителей и нормальные эксплуатационные характеристики самой недвижимости.
Заключение
Итак, монтаж простых индивидуальных устройств может осилить и домашний умелец. Но сложную канальную систему лучше доверить профессионалам. Качественный монтаж и своевременное обслуживание вентиляции позволят избежать ещё больших трат на ремонт и переделывание огрехов.
