Системы вентиляции с рекуперацией тепла: делаем самодельный рекуператор

Типы и характеристики вентиляций

В зависимости от устройства теплообменника рекуператоры разделяются на пластинчатые и роторные модели.

Роторный рекуператор. Роторный (или, как его еще называют, барабанный) тип устройства. В нем реализован принцип вращения теплообменника. В роторном рекуператоре он представляет собой конструкцию с большим количеством гофрированного металла. При контакте с нагретым воздушным потоком слои металла внутри барабана аккумулируют тепло, которое затем передается входящему потоку уличного воздуха.

К достоинствам рекуператоров такого типа можно отнести:

  • Возвращение основного объёма влаги из помещения. Такой рекуператор не снижает уровень влажности в комнате: влага в виде конденсата оседает на слоях металла в барабане, а затем возвращается в помещение при соприкосновении с входящим потоком воздуха;
  • Более высокий уровень КПД (в сравнении с рекуператорами других типов).

Что нужно учесть при эксплуатации роторных рекуператоров? Они отличаются более сложной конструкцией (это требует периодической проверки состояния и техобслуживания). Среди других особенностей можно назвать уровень шума выше среднего и необходимость в постоянном контроле фильтров, так как теплообменник (из-за своей конструкции) подвержен засорению пылью.

Из-за конструктивных особенностей и технических характеристик рекуператор роторного типа чаще всего используется в зданиях промышленного назначения, в торговых центрах и котельных. В квартирах, частных домах и коттеджах барабанные рекуператоры применяются значительно реже.

Пластинчатый рекуператор. Основной конструктивный элемент пластинчатых систем – это тонкостенные панели, которые поочередно расположены в теплообменнике. Края пластин загнуты, а соединения между ними герметизируются при помощи полиэфирной смолы.

Поочередно расположенные пластины могут быть изготовлены из следующих материалов:

  • Целлюлоза. Благодаря гигроскопичности этого материала влага может оставаться на пластине и затем возвращаться обратно в помещение;
  • Металл. Это могут быть сплавы алюминия, латунь или медь, то есть металлы, которые устойчивы к коррозии и имеют высокий коэффициент теплопроводности;
  • Пластмасса. Этот материал имеет малый вес и не подвержен воздействию влаги.

В теплообменниках пластинчатых рекуператоров поочередность пропуска холодного и нагретого воздушного потока обеспечивается определенным углом загиба краёв пластин. В отдельных моделях воздушные каналы имеют покрытие из серебра, что позволяет увеличить коэффициент теплообмена.

Пластинчатые рекуператоры обладают следующими преимуществами:

  • низкий вес, небольшие габариты;
  • высокий уровень надежности конструкции;
  • длительный срок эксплуатации;
  • высокая ремонтопригодность, простота технического обслуживания;
  • небольшая цена.

Рекуператоры пластинчатого типа наиболее востребованы в жилых помещениях и офисах. Среди особенностей их эксплуатации нужно отметить повышенный риск образования обледенения при отрицательных температурах.

Парокомпрессионный рекуператор. Интегрированный в вентиляционную установку тепловой насос воздух-воздух, осуществляет перенос теплоты за счет низкокипящего хладагента. В приточный и вытяжной каналы устанавливаются оребренные теплообменники, которые соединены с компрессором фреоновой магистралью. Сам по себе он не справится с полноценной рекуперацией, либо стоимость подобного агрегата будет неприличной. Но его достоинством является то, что он способен извлекать из воздуха скрытое тепло.

Парокомпрессионные рекуператоры используют совместно с роторными, либо пластинчатыми. Разные физические принципы работы компенсируют недостатки каждого вида рекуперации по отдельности.

Наивысший КПД традиционных рекуператоров достигается при максимальной разнице температуры снаружи и в помещении, тогда как парокомпрессионный рекуператор достигает максимального КПД при минимальной дельте.

Кроме очевидного улучшения КПД рекуперации, такие комбинированные вентиляционные установки, в летний период способны кондиционировать проветриваемые помещения. Кондиционирование производится круглосуточно с меньшими затратами электроэнергии и не требует дополнительного оборудования.

Виды рекуператоров для принудительной вентиляции

Рекуператоры различаются по конструкции, техническим характеристикам и материалам, используемым при изготовлении, что в конечном счёте определяет сферу использования той или иной модели и способ её монтажа. Монтаж подобных систем может быть выполнен внутри стены, снаружи или внутри квартиры (загородного дома).

Пластинчатые рекуператоры

Данный вид устройств отличается высокой эффективностью и доступной стоимостью. Основой рекуператоров данного вида является пластинчатый теплообменник, изготовленный из меди, алюминия или оцинкованной стали. Пластины закреплены жёстко, тёплый и холодный воздух не смешивается, процесс передачи тепла идёт одновременно в обоих направлениях.

Внешний вид и направление воздушных потоков в пластинчатом рекуператоре Из недостатков данного вида устройств следует отметить образование конденсата на пластинах теплообменника при использовании в зимний период, что требует устройства его отвода или наличия системы размораживания.

Роторные модели

Основой конструкции подобных моделей является вращающийся вокруг своей оси теплообменник, изготовленный в виде ротора (роторов), оснащённого лепестками. Это открытая система, недостатком которой является возможность проникновения запахов из внешней среды во внутреннее пространство помещений. Достоинствами роторных рекуператоров являются такие показатели, как:

  • низкая вероятность образования конденсата на поверхности теплообменника;
  • высокая эффективность работы;
  • простота обслуживания и использования.

К СВЕДЕНИЮ!

Производительность роторных моделей осуществляется посредством изменения скорости вращения теплообменника.

Схема и внешний вид роторного рекуператора

Модели с промежуточным теплоносителем

Конструкции данного вида рекуператоров предусматривают наличие двух теплообменников, по которым циркулирует вода или гликолевый раствор. Один из теплообменников располагается в вытяжном канале системы вентиляции, а второй – в приточном. Соответственно, тёплый воздух передает своё тепло теплоносителю в теплообменнике вытяжного канала, а на теплообменнике в приточном канале теплоноситель отдаёт его воздуху, поступающему извне.

К СВЕДЕНИЮ!

Температурный режим регулируется путём изменения скорости циркуляции теплоносителя.

Достоинством данного вида устройств является отсутствие контакта между воздушными потоками, исключающими возможность передачи загрязнений от одного к другому. Недостатками являются: низкая эффективность и необходимость в достаточно частом техническом обслуживании.

Схема устройства рекуператора с промежуточным теплоносителем

Прочие виды рекуператоров

Кроме выше рассмотренных видов устройств данного типа, являющихся наиболее распространёнными, существует ещё несколько:

  • крышные – предназначены для внешней установки, используются в системах вентиляции на объектах промышленного назначения;
  • камерные – основой конструкции является рабочая камера, разделённая заслонкой, посредством которой изменяется направление движения воздушных потоков;
  • тепловые трубки – представляют собой закрытую систему трубок, заполненных фреоном и служащих теплообменником.

Схема работы камерного рекуператора Данные виды устройств обладают такими отличительными особенностями:

  • для крышных моделей – высокая эффективность и стоимость;
  • для камерных моделей – высокая эффективность и возможность попадания запахов и взвешенных частиц из одного вида воздушных потоков в другой;
  • для тепловых трубок – низкая эффективность и невозможность проникновения загрязнений из одного воздушного потока в другой.

Схема работы моделей, работающих по принципу тепловых трубок

Принцип работы и устройство

Конструкция изделия довольно проста: моноблок, внутри которого находятся:

  • теплообменник;
  • фильтры;
  • вентиляторы;
  • подогреватели (при необходимости);
  • дополнительные устройства (шума поглотитель, обходной воздуховод, другое). Эти составляющие не являются обязательными.

Работает рекуператор следующим образом:

  • с помощью системы трубопроводов в устройство заводится входящий и выходящий поток воздуха. При этом смешивания не происходит, они обмениваются теплом через тонкую металлическую перегородку;
  • обработанный вошедший воздух поступает в помещение.

Пример эффективности:

Сравнительно дешевый, технически простой пластинчатый рекуператор способен за счет исходящего потока температурой 24 градуса (комфортный домашний климат) нагреть входящий воздух температурой – 10 градусов до +6. Поэтому системе отопления нужно гораздо меньше ресурсов, чтобы сделать свежий воздух снова приятно теплым.

Пластины для рекуператора

Основные типы конструкций

Изначально устройства для рекуперации тепла в системах вентиляции представляли собой простейшую технику, выполненную в виде небольшого ящика с тонкой перегородкой. Сегодня появились многочисленные разновидности, которые отличаются своим принципом работы, наличием или отсутствием дополнительных нагревающих элементов, способом формирования воздушных потоков и рядом других характеристик.

Основные типы рекуператоров:

  • Роторные.
  • Пластинчатые.
  • Канальные.
  • Трубчатые.
  • С отдельным теплоносителем.

Устройства с пластинчатым теплообменником используют перекрестный ток потоков, которые, не смешиваясь, эффективно передают тепло, нагревая тем самым помещение. КПД у таких установок в зависимости от их размера может составлять 60−80%. Они отличаются минимальными потерями давления, удобны в подключении и использовании, имеют компактную конструкцию, что позволяет располагать его внутри стен дома.

Комбинированные рекуператоры могут иметь два пластинчатых теплообменника, где формируется перекрестный поток воздуха. К преимуществам оборудования этого типа относится высокий коэффициент полезного действия, удобство подключения и простота обслуживания. Единственный недостаток таких установок — это существенная потеря давления, что вынуждает использовать дополнительные вентиляторы и нагнетатели для воздушного потока.

Рекомендуем ознакомиться: Установка своими руками приточно-вытяжной системы вентиляции

Пластинчатые промышленные теплообменники рекуператоров противоточного типа отличаются простотой конструкции, они обеспечивают КПД на уровне 90%, позволяя предупредить охлаждение помещения и эффективно нагревая поступающий в дом воздух с улицы. К недостаткам оборудования противоточного пластинчатого типа относят сложную конструкцию, высокую стоимость, а также увеличенные габариты.

Противоточные трубчатые бытовые теплообменники обеспечивают максимально возможную эффективность, имеют КПД на уровне 95%. Используя такой рекуператор в системе вентиляции, необходимо дополнительно подключать нагнетатели воздуха, так как потери давления могут составить 40−50%. Также недостатком установок этого типа являются их увеличенные габариты и высокая стоимость оборудования.

Рекуперативные теплообменники роторного типа обладают показателем КПД на уровне 75−85%, они рассчитаны на одну квартиру и имеют небольшое сопротивление потоку. Предлагаются такие установки по доступным ценам, отличаются компактными габаритами, их монтаж и последующее обслуживание не представляет какой-либо особой сложности.

Рекуперация тепла в вентиляционных установках KOMFOVEN DOMEKT

Предназначение приточно-вытяжных установок KOMFOVEN DOMEKT вентиляция в частных домах. Такие агрегаты выпускают двух типов: с роторным рекуператором (KOMFOVEN DOMEKT REGO) и с пластинчатым рекуператором (KOMFOVEN DOMEKT RECU).

Установки KOMFOVEN DOMEKT оснащены вентиляторами с двигателями класса ЕС, обеспечивающие тихую работу агрегатов, гарантируют КПД до 92%, и экономию 50% электроэнергии в рабочем режиме. В двигатели серии ЕС в приточно-вытяжных установках KOMFOVEN DOMEKT встроена электронная защита перегрева и перепада напряжения электричества.

Для расчета воздухопроизводительности установки с рекуперацией тепла KOMFOVEN DOMEKT пользуются формулой: сумма квадратных метров дома, умноженная на высоту стен дома и умноженная на кратность воздухооборота. Кратность воздухооборота – это сколько раз в час поменяется воздух. Поэтому проект сетей вентиляции с рекуператором требует выполнять расчет воздухообмена для частного дома индивидуально.

Установки KOMFOVEN DOMEKT оснащены сенсорным пультом управления, что облегчает использование вентиляционной сети. Встроенная автоматика управления позволит руководить работой с мобильного телефона или компьютера с использованием стандартного браузера.

Вентустановка KOMFOVEN DOMEKT REGO оснащена незамерзающим роторным рекуператором из алюминиевой фольги, что обеспечит теплообмен и влагообмен. Агрегаты такой конструкции не требуют обустройства отвода конденсата – это упрощает монтаж установок.

Агрегаты KOMFOVEN DOMEKT RECU изготавливают с пластинчатым рекуператором тепловыводящими пластинами, которые разделяют входящий и исходящий потоки воздуха. Поэтому поступающий воздух чище и свежее. Но монтаж такой вентсистемы потребует установки сепаратора для отвода конденсата или сливного поддона – это увеличит стоимость вентиляционной сети с рекуперацией тепла. Установка KOMFOVEN DOMEKT RECU экономит до 70% тепла.

Компактные размеры и ценовая доступность сделали установки KOMFOVEN DOMEKT единственно-правильным решением для вентиляции частного дома.

Изготовление трубчатого рекуператора

Создать трубчатый рекуператор намного сложнее. Но это задача может стать выполнимой, если правильно следовать инструкции.

Для этого понадобится:

  • Труба, толщиной 160 мм. Например, подойдет кусок цилиндрический канализации;
  • Разветвители-переходники (100мм);
  • Гофра алюминиевая (100 мм).

Процесс создания рекуператора состоит из нескольких шагов:

  1. Требуется подготовить трубу, предварительно её отполировав;
  2. Далее, необходимо максимально растянуть гофро-бумагу и заполнить ей трубу таким образом, чтобы она была в форме спирали;
  3. Теперь, следует загерматизировать отверстия гофрой с открытых концов;
  4. Последний этап процесса сборки – это установка переходников и проведение через них воздуховодов.

Гофро-бумага в этой конструкции выполняет роль «хранителя тепла».

Схема рекуператора для дома

Трассы воздуховодов.

По чердаку проложил трассы гибкими утепленными воздуховодами. Это не лучшее решение, т.к. у них очень большое сопротивление, но я это учел при подборе вентиляторов.

Вообще воздуховоды бывают:

пластик — дешево, очень маленькое сопротивление, неизвестна статика пластика(возможно пылиться будут быстрее всего)

оцинковка — дороже, небольшое сопротивление, сложный монтаж

гибкие — простой монтаж, недорого, очень большое сопротивление (рекомендуется только на отводах или на небольших участках), хорошо гасят шум

Вытяжка осуществляется на кровлю, приток идет сбоку из стены.

Вторая труба это проветривание чердака.

Все трассы на чердаке воздуховодами диаметром 100мм, что бы дыло максимальная скорость в воздуховодах, т.к. чем больше скорость, тем меньше будут теплопотери (чердак холодный), но при этом скорость не должна быть более 8 м/c, т.к. появятся лишние шумы.

Вообще судя по правилам развода вентиляции, диаметр воздуховодов достаточно легко рассчитать

площадь воздуховода х 3600 = кол-во м3 в час при скорости потока 1 м/c

для центральных трасс скорость рекомендуется 4-5 м/с

для отводов от нее чтобы убирать шумы 2-3 м/c

при выходы из решеток и т.п. 1-2 м/c

Особенности применения рециркуляции и рекуперации

Основным отличием рекуперации от рециркуляции является отсутствием подмешивания воздуха из помещения к наружному . Рекуперация тепла применима для большинства случаев, в то время как рециркуляция имеет ряд ограничений, которые указаны в нормативных документах.

СНиП 41-01-2003 не допускает повторную подачу воздуха (рециркуляция)  в следующих ситуациях:

  • В помещениях, расход воздуха в которых определяется из расчета выделяемых вредных веществ;
  • В помещениях, в которых имеются болезнетворные бактерии и грибки в повышенных концентрациях;
  • В помещениях, с наличием вредных веществ, возгоняемые при контакте с нагретыми поверхностями;
  • В помещениях категории Б и А;
  • В помещениях, в которых производятся работы с вредными или горючими газами, парами;
  • В помещениях категории В1-В2, в которых могут выделяться горючи пыли и аэрозоли;
  • Из систем, с наличием в них местных отсосов вредных веществ и взрывоопасных смесей с воздухом;
  • Из тамбуров-шлюзов.

Рециркуляция:Рециркуляция в приточно-вытяжных установках активно применяется чаще при большой производительности систем, когда воздухообмен может быть от 1000-1500 м3/ч до 10000-15000 м3/ч. Удаляемый воздух несет в себе большой запас тепловой энергии, подмешивание его в поток наружного, позволяет повысить температуру приточного воздуха, тем самым снизится требуемая мощность нагревательного элемента.  Но в подобных случаях перед повторной подачей в помещение, воздух должен пройти систему фильтрации.

Вентиляция с рециркуляцией позволяет повысить энергоэффективность, решить проблему энергосбережения в случае, когда 70-80% удаляемого воздуха поступает в систему вентиляции повторно.

Рекуперация:Приточно-вытяжные установки с рекуперацией возможно устанавливать практически при любых расходах воздуха (от 200 м3/ч и до нескольких тысяч м3/ч), как при маленьких так и при больших. Рекуперация так же позволяет передавать тепло от вытяжного воздуха к приточному, тем самым снижая потребность энергии на нагревательном элементе.

Относительно небольшие установки применяют в системах вентиляции квартир, коттеджей. В практике приточно-вытяжные установки монтируют под потолком (например, между перекрытием и навесным потолком). Данное решение требует от установки некоторых специфических требований, а именно: незначительные габаритные размеры, низкий уровень шума, простое обслуживание.

Приточно-вытяжная установка с рекуперацией требует обслуживания, что обязывает сделать в потолке люк для обслуживания рекуператора, фильтров, нагнетателей (вентиляторов).

Рекомендации по наличию дополнительного функционала

Важно выбрать для своего дома рекуператор, обладающий чувствительной и надежной автоматикой. Ведь нет ничего хуже, чем оборудование, которое постоянно задействовано в работе и с завидной регулярностью требует к себе внимания

Современная автоматика рекуператоров открывает перед пользователями дополнительные возможности:

  • раздельная настройка приточного и вытяжного вентилятора;
  • управление кондиционером;
  • управление увлажнителем;
  • автоматизация и диспетчеризация.

А конструктивные особенности позволяют оснастить устройство дополнительными опциями и системами:

  • система автоматической регулировки мощности вентиляторов – VAV-система (поддержание постоянного расхода воздуха);
  • система автоматической регулировки расхода воздуха по датчику CO2 (регулирует напор воздушного потока в зависимости от содержания углекислого газа в вытяжном канале);
  • таймер с несколькими событиями в день;
  • водяные или электрические нагревателя воздуха;
  • дополнительные воздушные заслонки;

Сюда же можно отнести систему улучшенной фильтрации.

При выборе оборудования нужно рассматривать приточно-вытяжную установку, как климатический комплекс, который будет поддерживать расход воздуха, а также температуру и влажность (при необходимости) в заданном режиме. Установка дополнительных нагревателей, охладителей, VAV клапанов, увлажнителей или осушителей уже сегодня становится жизненной необходимостью.

Шувалов Дмитрий

Если сам рекуператор не может поддерживать нужную температуру приточного воздуха, то устройство следует дооснастить нагревателем соответствующей мощности. В среднем, если расчетная температура в канале не опускается ниже +14…+15°С, то нагреватель можно не устанавливать. Мое же мнение, таково: лучше не включать нагреватель, если он не нужен, чем, когда нужен – нечего будет включать.

Вышеперечисленные системы и устройства позволяют свести к минимуму участие человека в управлении системой и улучшить качество микроклимата в доме. Современная климатическая система способна постоянно контролировать работоспособность всех узлов опционального оборудования и при необходимости предупреждать пользователя о проблемах в работе системы и об изменении микроклимата в помещении. При использовании VAV системы значительно снижаются расходы на эксплуатацию установки путем временного и/или частичного отключения отдельных помещений от вентиляционной системы.

В настоящее время существуют модели рекуператоров, которые способны подключаться к индивидуальным системам «Умный дом», используя протоколы ModBus или KNX. Подобные устройства идеально подойдут для ценителей продвинутого и современного функционала.

Правила расчета мощности

Изготавливая прибор своими руками, нужно правильно рассчитать его мощность. Определить количество тепла, проходящего через пластины. Для этого используется формула: P=0,36xQxdT; где:

Р – мощность рекуператора в ваттах: Q – энергия, которая необходима для нагрева или охлаждения воздушного потока.

Определяется она по формуле: Q=0,335хLx(t к.-t н.); здесь:

L – расход воздуха. Рассчитывается в м3/час. На 1 человека это величина соответствует 60. t н. – начальная величина температуры; t к. – конечная температура, которая выросла в результате теплообмена; dT – температура.

После изготовления и установки рекуператора, нужно обеспечить эффективность и длительность его работы. В систему лучше встраивать специальные фильтры, в состав которых входит алюминий. Вовремя их менять при загрязнении. В зимнее время не допускать образования ледяной корочки. Для этого иногда необходимо отключать вентилятор, обеспечивающий приток холодного воздуха.

Зачем рекуператор в квартире? Функции устройств

Самой главной, выполняемой рекуператором, функцией является обеспечение вентиляции помещения. Использование оборудования дает много других положительных эффектов, выполняя ряд функций:

Функциональность рекуператора

  • Экономия электроэнергии;
  • Проветривание. Вместо отработанного теплого воздуха с низким содержанием кислорода, квартира наполняется свежим;
  • Отопление. Устройство наполняет квартиру теплым воздухом, даже если на улице -30 градусов;
  • Очистка воздуха. Избавляет помещение от неприятных запахов и грязи в воздухе;
  • В отличие от обыкновенного проветривания, во время обмена воздушных масс, в дом не попадает грязь с улицы, пыль, насекомые, а также исключены сквозняки.

В процессе рекуперации передача тепла происходит природным путем, без использования нагревателей. Теплообменник никак не влияет на химический состав воздуха.

Советы, как выполнить монтаж приточно-вытяжной вентиляции с рекуперацией

Теперь поговорим о том, как выполнить монтаж приточно-вытяжной вентиляции с рекуперацией. Начнём с того, как выбрать наиболее подходящее место для установки.

Если у вас имеется частный дом, то лучше всего подобрать для монтажа нежилые помещения. Это подвал, чердак, подсобка. А котельная — вообще самый идеальный вариант для приточно-вытяжной вентиляции

Обратите внимание на то, чтобы установка вентиляции с рекуперацией не противоречила требованиям, указанным в технической документации. Лучше всего, чтобы разводки системы вентиляции с рекуперацией воздуха приходились на помещения, где есть отопление

Вентиляция с рекуперацией воздуха, вполне вероятно, будет проходить по тем помещениям, где отопления нет. Эти отрезки необходимо основательно утеплять. Необходимо утеплять уличные воздуховоды вентиляции с рекуперацией воздуха, как и те, что находятся в наружных стенах. Желательно расположить оборудование вентиляции с рекуперацией воздуха таким образом, чтобы оно оказалось максимально удалено от жилых помещений, чтобы не мешал шум работы, который никогда не исключён.

Собственно, эти советы по монтажу вентиляции с рекуперацией воздуха не могут быть применены во всех без исключения случаях. Вполне возможно, что у вас имеются другие условия и места, где можно оборудовать подобную систему. Многое зависит от планировки здания и габаритов оборудования.

Забор воздуха для вентиляции с рекуперацией лучше оборудовать с той стороны, где ветер бывает реже. Это позволит избежать пыли и мусора, либо, как минимум, снизить их количество

При этом важно убедиться, что поблизости нет дымоходов, труб и любых других мест, откуда может выходить нежелательный воздух

Установка. Крайне не рекомендуется производить монтаж вентиляции с рекуперацией воздуха самостоятельно. Это рискованное предприятие, которое может привести к неприятным последствиям. Если вы читаете данную статью, то вряд ли являетесь специалистом в области установки вентиляции с рекуперацией, так что мы рекомендуем обратиться за помощью к профессионалам.

Как сделать рекуператор воздуха своими руками для частного дома

Первый этап – разработка чертежа и выбор материалов. Учитывается объем проходящего воздуха. Кратность воздухообмена – не менее 0,35 за 1 час или 30 м³/час на одного проживающего. В кухне этот показатель равен или более 75 м³/час. Эти значения зависят от производительности вентилятора и полезного сечения воздуховодов.

Расчет производительности выполняется по формуле:

L – это необходимая производительность, n является расчетной нормой воздухообмена, а v – объем комнаты. Диаметр воздуховода – 100, 125 или 150 мм. Зависит от размера крыльчатки. Искусственное уменьшение патрубка с вентилятором может привести к формированию разности давления.

Пластинчатый

Самодельный пластинчатый рекуператор отличается по направлениям циркулирующих потоков. В прямоточных они имеют один вектор движения, в противоточных движутся навстречу. Для самостоятельного изготовления лучше применить третий принцип – перекрестный. Направления в конструкции пересекаются крест-накрест.

Пластинчатый рекупаретор можно легко изготовить своими руками

  • Алюминий, оцинкованный металл. Легко гнутся, что упрощает обработку, у них относительно низкая стоимость. Но нужно учитывать, что металл обладает высоким коэффициентом теплопроводности, что приводит к обмерзанию и появлению конденсата.
  • Полимеры (пластик). Надежны, низкая вероятность появления конденсата. Недостаток – высокая стоимость.
  • Специальная целлюлоза. Имеют самый высокий КПД, легко обрабатываются. Но они быстро разрушаются при высокой влажности в здании, не подходят для бассейнов, бань и подобных помещений.

Для производства нужны пластины. Они делаются из алюминия, стали, бумаги или пластика. Общая площадь – до 4 м². Зазоры формируют из технической пробки (рулон) толщиной 2 мм. Элементы скрепляются металлическими уголками. Корпус делается из оцинкованного железа или пластика. Также нужен клей, герметик.

Порядок изготовления

  1. Формирование листов размерами 20*30 см в количестве 70-75 шт.
  2. На одну сторону пластины наклейте три полоски из уплотнителя (пробки). Одна располагается по центру, две – по противоположенным краям.
  3. Две готовые платины клейте через прокладки. Полоски находятся перпендикулярно.
  4. Так формируется секционный сердечник, в котором каналы чередуются направлением на 90°.

В коробе отсутствуют щели, обеспечивается герметичностью. Для уменьшения тепловых потерь на внутреннюю часть монтируется утеплитель. Для соединения с воздуховодом на торцах крепятся фланцы подвода и отвода.

Таким же способом можно сделать пластинчатый рекуператор из поликарбоната. Его преимущество – зазоры уже сформированы в листах. Следует разрезать поликарбонат на пластины и склеить их с учетом смещения направления воздуховодов относительно друг друга на 90°.

Трубчатый

Принцип работы этой схемы воздухообмена аналогичен коаксиальному воздуховоду для газовых котлов. Трубчатый рекуператор имеет два канала – наружный и внутренний. В первом потоки из улицы проходят через пространство между наружным корпусом и внутренней трубой. Для выхода из здания устанавливается патрубок меньшего диаметра. Через его стенки происходит тепловой обмен.

Внешним коробом будет служить канализационная пластиковая труба сечением 15 см, для внутреннего патрубка применяют гофрированный рукав 10 см. Адаптеры (переходники) с 150 на 100 мм для герметичности гофры. Тройники используют при формировании воздушного канала.

Порядок изготовления

  1. Обрежьте пластиковую заготовку и обработайте края.
  2. Установите два тройника по краям конструкции.
  3. Сделайте монтаж гофры. Она должна располагаться по центру полимерной трубы, не соприкасаясь с ее стенками.
  4. Соедините адаптеры с помощью резиновых уплотнителей, зафиксируйте края гофры. Места соединений можно обработать герметиком.

Для лучшей циркуляции в реверсивный патрубок монтируют вентилятор. Защиту от попадания мусора и пыли обеспечат вентиляционные решетки. Однако они искусственно уменьшат производительность из-за снижения полезного сечения магистрали.

Альтернатива – вместо гофрированного рукава установить набор из пластиковых труб диаметром до 16 мм и с минимальной толщиной стенки. Такие чертежи и схемы обеспечат максимальный тепловой обмен, так как увеличивается контактная площадь двух сред с разной температурой.

Преимущества и недостатки рекуператоров разных типов

  • Они создают дополнительное аэродинамическое сопротивление в сети. Действительно, как любой другой элемент в сети вентиляции, рекуператоры имеют некоторое сопротивление, которое следует учитывать при выборе вентилятора. Впрочем, это сопротивление не велико (обычно не более 100 Па), и к существенному увеличению мощности вентилятора не приводит.
  • Рекуператоры повышают как стоимость вентиляционной установки, так и стоимость её обслуживания. Как и любое другое решение, направленное на повышение энергоэффективности системы, рекуператоры стоят определенных денег и требуют регулярного технического обслуживания. Однако опыт многократно доказал, что затраты на рекуперацию тепла гораздо ниже получаемой выгоды.
  • Роторные, камерные и в гораздо меньшей степени пластинчатые рекуператоры имеют один недостаток, который может быть критичным на некоторых объектах – в них возможны перетечки потоков воздуха. В этом случае опасность представляет перетекание вытяжного воздуха в приточный. Такие перетечки нежелательны в системах вентиляции чистых помещений и не допустимы, например, в инфекционных отделениях больниц и операционных. Причиной служит опасность перетекания вирусов, которые попали в вытяжку из какого-либо помещения, в приточный поток воздуха с последующим распространением по всем помещениям объекта. Как результат, на таких объектах применяют рекуператоры с промежуточным теплоносителем или фреоновые рекуператоры.
  • Рекуператоры увеличивают габариты вентиляционной установки. В первую очередь это касается пластинчатых рекуператоров, так как они представляют собой воздухо-воздушные теплообменники и имеют достаточно крупные размеры. Кроме того, это касается рекуператоров с промежуточным теплоносителем ввиду наличия двух отдельных теплообменников, двух линий трубопроводов и узлов обвязки возле каждого из теплообменников.

Место установки аппаратуры

Напольная вентиляционная установка с рекуперацией

Выбирая место установки основного блока рекуператора, учитывают, где установлены вентиляторы или насосы. Шум, создаваемый устройством, может оказаться большой помехой.

Не монтируют рекуператоры над спальнями и детскими.

По способу монтажа выделяют напольные и подвесные аппараты, на выбор влияет поверхность. Если нет прочных капитальных стен, лучше остановиться на модели, устанавливаемой на пол.

Подвесные устройства можно скрыть за подвесным потолком, но такие решения подходят для производственных зданий. Вибрация, создаваемая вентилятором и корпусом, передаётся и усиливается строительными конструкциями.

Как происходит монтаж рекуператора?

Установку рекуператора проводят в комнате, в которой жильцы квартиры проводят много времени, так как воздух в ней самый свежий. Если квартира расположена на 1 этаже, то монтаж нельзя проводить на высоте, ниже 1 м от уровня устойчивого снегового покрова. Расположение устройства около окна приемлемо, и упрощает процесс монтажа. Не рекомендуется устанавливать рекуператор возле внешнего блока сплит-системы. Загрязненный воздух из кондиционера может попасть в рекуператор.

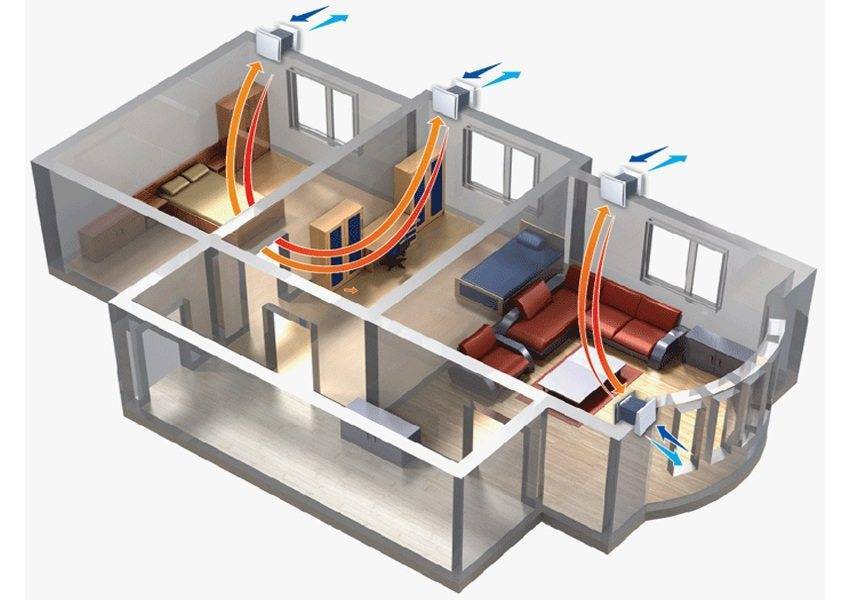

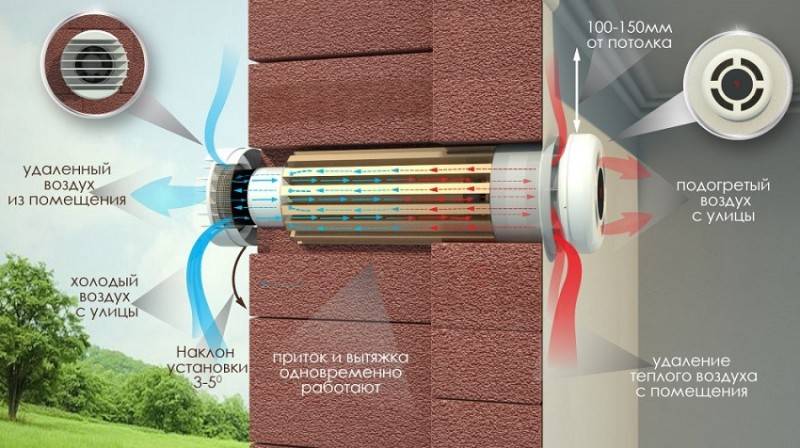

Устройство приточной вентиляции в квартире.

Для монтажа необходимо сделать сквозное отверстие в стене. Для этого используются инструменты с алмазным напылением. Диаметр отверстия напрямую зависит от выбранной модели и варьируется в пределах 150−250 мм. Процесс пыльный, и оставляет много отходов, поэтому лучше с первого раза правильно подсчитать необходимый диаметр отверстия.

Оборудование надежно закрепляется в стене с помощью крепежных деталей, которые обязательно должны быть в упаковке. С улицы на рекуператор надевается решетка. Когда устройство зафиксировано, можно подключать его к линии 220 В.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
