Проект гаража с мансардой из пеноблоков

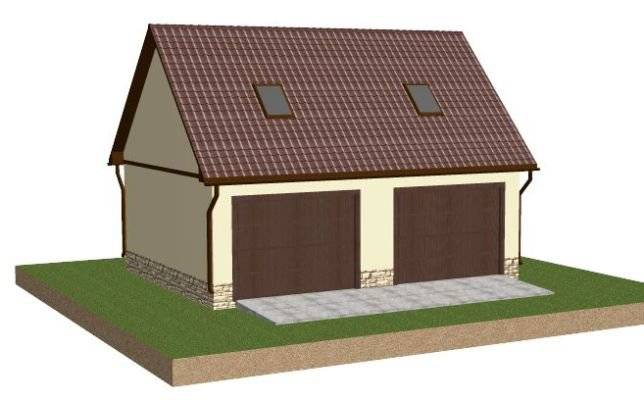

Проект №9. Небольшой гараж с чердаком

По занимаемой территории на участке это самый обычный гараж (6.7*6.7 м), но за счёт наличия чердачного помещения функциональность этой постройки значительно расширяется:

на первом этаже поместится не только машина, но и небольшое хозяйственное помещение с окном. Оно проходное, но, тем не менее, тут можно расположить систему хранения, запас дров или иные необходимые вещи;
мансарда имеет небольшие размеры, но зато тут аж 6 окон, что позволит владельцу значительно экономить на счетах за электричество. Как использовать мансарду, решайте сами. Тут можно обустроить уютную мастерскую, тренажерный зал или бильярдную.

Общая площадь — 67.6 м².

Пол

Пол в гараже должен быть максимально прочным и надежным. При ленточном фундаменте он укладывается на грунт, который нужно хорошо утрамбовать. Далее укладывают гидроизоляцию, а потом насыпают слои щебня, песка и гравия. Каждый слой должен иметь толщину около 100 мм.

Сверху заливают бетонную стяжку слоем в 200 мм. В гараже пол может оставаться бетонным. Но его можно задекорировать прочным покрытием. Например, пол в гараже можно покрасить, покрыть специальным резиносодержащим материалом или плиткой ПВХ. Но наиболее удачным вариантом специалисты считают наливной пол.

Бетонный пол в гараже:

Вентиляция

В гараже из пеноблоков, как и в любом гараже, необходимо обустроить вентиляционную систему. Она может быть естественной, принудительной или комбинированной. Естественная система вентиляции – это самый простой и экономичный способ получить в автомобильном помещении циркуляцию воздуха. При выборе этого варианта нужно еще на этапе проектирования предусмотреть в стенах гаража 2 вентиляционных отверстия. Одно должно находиться в нижней части помещения, а второе у потолка. Их следует располагать в противоположных стенах.

Нижнее отверстие в естественной вентиляции нужно для притока воздуха, а верхнее выполняет функцию вытяжки. Данный вид вентиляции работает за счет разницы температуры в помещении и на улице. Поэтому естественное вентилирование эффективно лишь в холодное время года. Кроме того, оно не справляется с испарениями токсичных веществ, и с выхлопными газами. Это означает, что естественное вентилирование может быть использовано только в отдельно стоящем гаража. В проекте дачного гаража из пеноблоков, который будет пристроен к дому должна быть предусмотрена принудительная или комбинированная система.

Естественная вентиляция в гараже:

Вариант вентиляционной системы в гараже:

Утепление и отделка

Стены из пеноблоков отлично удерживают тепло. Главное защитить их от влаги отделочными материалами. Если же есть необходимость в утеплении, это можно сделать при помощи эко ваты, минеральной ваты или пенополистирола.

В качестве наружной отделки лучше всего использовать минеральную штукатурку. Наносить ее следует по закрепленной на стене сетке. Без такой защиты пенобетон будет постепенно разрушаться под воздействием осадков и ветра.

Внутреннюю поверхность пеноблочной стены тоже следует защитить. С этой целью использую штукатурку для внутренних работ. Ее можно покрыть краской.

Внутреннее оштукатуривание пенобетонных стен:

Создание проекта

Создание собственного проекта гаража потребует определенной внимательности к деталям, особенно если речь идет о строении из пеноблоков, в котором будет мансарда. После выбора участка необходимо определиться с конкретными размерами строения. Оно будет зависеть не только от участка, но и от количества автомобилей, которые будут припаркованы внутри.

Минимальная глубина гаража должна быть такой, чтобы после парковки внутри оставалось минимум 50 см от переднего и заднего бампера до стен. Ширина подбирается таким образом, чтобы после парковки 50 см было между машинами и такой же зазор был до всех стен. Расстояния можно делать и больше, это только повысит удобство парковки автомобиля.

Важно определиться, как именно будет использоваться помещение мансарды. Если оно будет жилым, тогда территорию самого гаража необходимо дополнительно расширить, чтобы вместить полки для хранения запчастей и разместить верстак

Если на мансарде будет техническое помещение, тогда все это можно расположить там.

Когда параметры строения обозначены, можно перейти к переносу плана на листок бумаги с указанием всех цифр. На габариты гаража может повлиять лестница на второй этаж. Если она будет расположена снаружи, тогда дополнительных модификаций не потребуется. Но это бывает не всегда удобно, поэтому ее размещение внутри потребует дополнительного пространства.

После планировки непосредственно гаража можно перейти к тому, что будет находиться на мансарде и как будет спланировано пространство. Жилое помещение не обойдется без санузла, кухни и спальной. При большой площади можно предусмотреть еще и небольшую гостиную. Несмотря на то что помещение является гаражом, к кровле предъявляются такие же требования, что и для жилого дома. Проводка, которая будет подведена к строению должна быть рассчитана на предполагаемую нагрузку

Кроме того, важно подумать о системе отопления для мансарды и самого гаража, если оно там необходимо

Так как здание будет возводиться с использованием пеноблоков, то важно правильно подойти к выбору фундамента. Для пеноблоков требуется прочное основание, которое будет обладать монолитностью

На эту роль отлично подходит только ленточный фундамент. В зависимости от типа почвы в конкретной местности и от глубины, на которой находятся грунтовые воды, можно остановиться на стандартном заглубленном или мелкозаглубленном варианте ленточного фундамента.

Есть возможность соорудить ленточный фундамент с опорой на сваи, если почва не обладает достаточной прочностью. Строению также потребуется армпояс. Он будет располагаться на переходе первого этажа в мансарду, а также выполнять роль мауэрлата. Это необходимая мера, т. к. пеноблоки обладают невысокой несущей способностью.

Заранее также стоит подумать об отделке. Оставлять такое строение без отделки не стоит, т. к. в поры материала легко проникает влага, которая после замерзания может вызвать разрушение блоков. Чтобы этого не случилось дополнительно осуществляться утепление с использованием минеральной ваты или экструдированного пенополистирола. Утеплитель может быть скрыт под декоративной штукатуркой, сайдингом или другим видом внешней отделки. Не стоит пренебрегать вентиляцией. Она должна присутствовать как в самом гараже, так и во всех помещениях мансарды. Лучше разделить ее на два отдельных выхода, чтобы запахи с первого этажа не попадали на второй.

Фундамент

Ленточный фундамент под гараж Планируемая двухэтажная постройка имеет существенный вес, поэтому необходима прочная основа. Ленточный фундамент, углубленный до 1 метра, будет оптимальным вариантом. Если грунт на вашем участке подвижный, то лучше не делать смотровую яму.

На площадке, выбранной под строительство, выполняется разметка периметра и выкапывается траншея. Если глубина промерзания почвы больше метра, его нужно сделать глубже. Дно котлована засыпается песком вперемешку со щебнем и утрамбовывается. Подушка делается высотой от 15 до 30 см.

Опалубка для наружной части фундамента монтируется из досок, а внутри нее устанавливают арматуру для жесткости конструкции. Каркас заливают бетоном и накрывают до высыхания. Альтернативой ленточному фундаменту может стать монолитная железобетонная плита.

Эксплуатационные свойства материала

В изготовлении пенобетона применяется цемент и особым способом созданная пена. Путём перемешивания раствора пузырьки постепенно распределяются по всей массе, создавая ячейки. Жидкая масса заливается в формы, после чего естественным образом охлаждается и затвердевает.

В зависимости от того, какой прочности требуется материал, уровень его плотности варьируется в пределах 200–1200 кг/м3, что отражается на марке готового продукта.

Пеноблок легкий, но прочный материал

Пенобетон выпускается следующих марок:

D900–1200 — обладает максимальными прочностными характеристиками, используется в высотном строительстве; называется конструкционным бетоном;
D500–900 — отличается безупречной сбалансированностью, подходит для возведения несущих оснований строения; называется конструкционно-теплоизоляционным;
D200–500 — благодаря низкой теплопроводности применяется в качестве теплоизоляционного материала, при этом уровень прочности тоже достигает минимальных значений.

В состав пенобетона, называемого также пеноблоком, в настоящее время входит цемент, песок, средство для пенообразования и вода. Благодаря этому современному материалу на сегодняшний день быстро возводятся и утепляются невысокие здания.

В отличие от газобетона, пеноблок обладает высокой популярностью среди строителей, что объясняется упрощённым процессом изготовления единицы изделия.

Гараж из пеноблока построить очень легко

Гараж на 2 машины: размер и преимущества

Строительство гаража, предназначенного для двух машин, дает возможность владельцу воспользоваться следующими преимуществами:

Строительных материалов для возведения сооружения требуется меньше.
Коммуникации проводятся один раз.
Автомобили стоят рядом.

Размеры гаража на 2 автомобиля

Согласно нормативам размеры одного парковочного места должны быть следующими:

ширина – от 2,3 м;
длина – более 5,5 м;
высота – 2,2 м (необходимо учитывать высоту авто).

Таким образом, можно рассчитать стандартные размеры гаража на 2 машины.

Минимальные размеры гаража на 2 машины подразумевают расстояние от боковых поверхностей 50 см. Данные измерений нужны, чтобы рассчитать точно, какими должны быть размеры гаража на две машины. Произвести расчет высоты так, чтобы в помещении всем было удобно находиться, поможет следующее. Возьмите рост самого высокого члена вашей семьи и добавьте к этому значению 0,5 м.

ВАЖНО! При расчете оптимальных размеров гаража на 2 машины нужно учитывать возможность покупки автомобилей с любыми габаритами. Когда нужно рассчитать размеры гаража для двух машин, то длина въезда равна около 5,5 м. Если в качестве примера взять габариты среднего седана, то длина – 4,5 м и 1,7 м в ширину

Ширина гаража на 2 машины будет 3,4 м. Нельзя забывать про организацию дополнительного пространства вокруг авто, чтобы в них могли одновременно садиться пассажиры и водители

Если в качестве примера взять габариты среднего седана, то длина – 4,5 м и 1,7 м в ширину. Ширина гаража на 2 машины будет 3,4 м. Нельзя забывать про организацию дополнительного пространства вокруг авто, чтобы в них могли одновременно садиться пассажиры и водители

Когда нужно рассчитать размеры гаража для двух машин, то длина въезда равна около 5,5 м. Если в качестве примера взять габариты среднего седана, то длина – 4,5 м и 1,7 м в ширину. Ширина гаража на 2 машины будет 3,4 м. Нельзя забывать про организацию дополнительного пространства вокруг авто, чтобы в них могли одновременно садиться пассажиры и водители.

Машине с открытыми дверцами тоже требуется запас пространства. Как правило, этот показатель составляет около 10 или 15 см. С учетом зазоров между гаражными стенами оптимальная ширина равна приблизительно 6,1 м, а длина – 6,8 м.

Длину необходимо отмерять с запасом от 1 м до 1,5 м. Что касается высоты, то ее можно рассчитать следующим образом. Показатель среднего роста человека 1 м 75 см. Добавьте еще 20 см про запас в случае, если приедут высокие родственники или друзья.

Планируя габариты гаража на 2 машины, учтите — если Вы планируете сделать еще и мастерскую, то размеры гаража на 2 авто будут значительно увеличены.

Помните, что при строительстве каменных или армокаменных конструкций требуется соблюдать норматив СНиП II-22-81. В документе приводятся условия, позволяющие обеспечить оптимальную несущую способность гаражных стен.

Фото гаража на две машины: размеры, чертежи:

Как видите, чертежи гаража на две машины несложные. И можно своими руками начать такое строительство.

Варианты въезда

В плане гаража на 2 машины учтите, что въезд может быть выполнен с одними воротами или с двумя. При ограниченном бюджете подходящий вариант – одностворчатые ворота, имеющие распашную конструкцию. Однако здесь также имеются минусы. Тяжелая конструкция не отличается удобной эксплуатацией.

ВНИМАНИЕ! Неправильный монтаж приведет к перекосу ворот, что создаст трудности в процессе эксплуатации. Лучше обратиться за помощью к опытным профессионалам: они выполнят монтаж грамотно без неточностей в расчетах. Специалисты укрепят ворота с помощью опорных механизмов

Профессиональная установка гарантирует долговечную эксплуатацию

Специалисты укрепят ворота с помощью опорных механизмов. Профессиональная установка гарантирует долговечную эксплуатацию

Лучше обратиться за помощью к опытным профессионалам: они выполнят монтаж грамотно без неточностей в расчетах. Специалисты укрепят ворота с помощью опорных механизмов. Профессиональная установка гарантирует долговечную эксплуатацию.

Секционные ворота, оснащенные автоматикой, работают удобно, но их стоимость дороже распашной конструкции. Въезд с двумя воротами имеет следующие плюсы:

простая парковка;
возможность сдавать второй гараж в аренду, если вторую машину пока еще не приобрели.

При строительстве гаража для двух автомобилей размеры ворот в соответствии с ГОСТом 31174-2003 равны не меньше 6 м. Стандарт должен соблюдаться по отношению ко всем видам гаражных ворот.

Строим своими руками гараж на 2 машины — фото:

Создание проекта гаража с мансардой

После того, как место под застройку гаража с мансардой будет выбрано, приступаем к подбору/созданию проекта.

Реализовать это можно следующим образом:

Прибегнуть к помощи специализированных фирм

Существует немало компаний, специализирующихся на создании дизайна проектов жилых домов, бань и прочих сооружений. В таких организациях есть возможность заказать проект, максимально подходящий под ваши требования и предпочтения с учетом всех тонкостей и специфики места под застройку.

Проект гаража с мансардой.

Самостоятельная разработка

Если выбрать этот вариант, то нужно четко понимать, что вам придется потратить гораздо больше времени и усилий на разработку проекта

Здесь важно осознавать, что в плане серьезное сооружение, требующее определения всех нюансов и «подводных камней»

Поэтому за неимением строительного образования и при наличии финансов, все-таки лучше отдать предпочтение услугам профессионалов. Ну, или хотя бы обратиться к специалистам за консультацией.

При самостоятельной разработке дизайна проекта гаража с мансардой, следует учитывать следующие моменты:

Определение количества мест в постройке в соответствии с числом транспортных средств, которые будут размещаться в данном сооружении.
Функциональность мансарды – жилая или не жилая.
Определение габаритов постройки, адаптивных под размеры транспортного средства. Если мансарда необходима для проведения ремонтных работ, то необходимо предусмотреть, чтобы она была больше по габаритам и могла защитить автомобиль в непогоду от осадков.
План проекта лучше чертить на миллиметровой бумаге. А по сторонам машины рекомендуется оставлять пространство для осуществления транспортным средством маневров. Также на плане стоит указать местоположение шкафов и проходов.
Если мансарда – это пристройка над гаражом, то необходимо отметить на плане расположение лестницы и ее габариты.

Стеновой материал

Несущие стены можно возводить в принципе из любого материала. Однако наиболее распространены двухэтажные гаражи из кирпича и пеноблоков — они прочные, долговечные и устойчивые к большинству повреждающих факторов. Блочная кладка обходится гораздо дешевле кирпичной, да и выполняется быстрее. С появлением каркасных технологий также стало возможным сооружение двухуровневых гаражей из сэндвич-панелей. Легкие, теплые и быстровозводимые конструкции позволяют экономить не только на строках строительства, но также на денежных и трудовых затратах. При желании, вы можете надстроить верхний этаж над уже готовым боксом. Для этого понадобится произвести небольшие изменения в перекрытии.

Варианты проектов для создания больших построек

Сегодня существует множество вариаций готовых проектов домов и коттеджей с мансардой и гаражом. Все они отличаются габаритами и внутренним наполнением. Существуют варианты одноэтажных и двухэтажных строений, помещений с цокольным этажом, винным хранилищем или баней.

Для строения дома с мансардой и гаражом можно воспользоваться готовым проектом

Дома с площадью более 100 м² намного проще обустроить. Фото планов строений наглядно отображают множество различных вариаций, в том числе это проекты гаража и мансарды на 2 машины. Мансардный этаж будет более вместительным благодаря большой свободной площади. Здесь существует возможность организовать несколько жилых комнат, обустроить спортзал, поставить бильярдный стол или создать просторную гостиную. Гараж, который может иметь разные габариты, несложно пристроить с любой стороны сооружения. При этом в обязательном порядке следует учитывать эстетику дома, чтобы пристройка не искажала его пропорции.

Возведение габаритного строения можно осуществлять по проекту одноэтажного дома с гаражом на 2 машины. Особенно это актуально, когда в семье насчитывается два автомобиля. Над гаражом можно организовать зимний сад, домашний кинотеатр или игровую, что наглядно отображено на фото гаража на 2 машины с мансардой.

Можно придать строению стильность и оригинальность, заменив стандартные стены мансардного этажа стеклянными. Также владельцы двух и более автомобилей по достоинству оценят проект дома с гаражом под домом, расположенным на первом этаже. Жилые комнаты в этом случае находятся в мансардном помещении, которое планируется исходя из личных предпочтений хозяев дома. Различные варианты можно увидеть на фото проектов гаража с жилой мансардой.

Вариации проектов небольших домов: фото примеры

Проекты домов с мансардой до 100 м² требуют более внимательного подхода при обустройстве жилого помещения и гаража. Если дом вытянутый и узкий, гараж пристраивают с торца. В случае квадратного строения пристройку можно выполнить с любой стороны. Еще одним вариантом, который часто предусматривается в проекте дома 6 на 8 с мансардой, является оборудование цокольного этажа, где можно обустроить гараж. Такое решение позволит получить компактное, вместительное, многофункциональное и стильное строение на небольшой территории. По соседству с гаражом можно обустроить парную или баню.

Проектирование небольшого дома с мансардой требует более внимательного подхода

Мансарда в этом случае будет иметь меньшую площадь. Здесь возможно расположение всего одной комнаты

Поэтому, чтобы получить максимум свободного пространства, особое внимание следует уделить конструкции крыши, выбрав ломаный вариант. Для дачной версии мансардное помещение может быть использовано в качестве хозяйственного помещения

В этом случае рекомендуется обустроить двускатную крышу, вследствие чего удастся существенно сэкономить на строительстве

В этом случае рекомендуется обустроить двускатную крышу, вследствие чего удастся существенно сэкономить на строительстве.

При создании дизайна домов часто применяются дополнительные архитектурные элементы, благодаря которым создается не только презентабельный и стильный внешний вид строения, но и расширяется свободное пространство внутри дома. Одним из таких элементов является эркер. Фото домов с гаражом и мансардой наглядно демонстрируют множество вариаций его расположения.

Также можно использовать колонны, эксклюзивные окна. Дополнительное обустройство террасы или веранды облагородит строение, сделав его более уютным. Для комфортного летнего отдыха отнюдь нелишним будет создание балкона.

Если дом имеет прямоугольную форму, то гараж лучше расположить с торца

Внимания заслуживает проект дома с мансардой (фото это наглядно отображают), где гараж покрывает плоская крыша, которая является основанием террасы. Эстетичность и элегантность конструкции достигается умелым комбинированием отделочных материалов. Для большой семьи придется по душе просторный коттедж с мансардой, увенчанной ломаной крышей, что обеспечивает максимальное целевое использование мансардного этажа.

Прежде чем определиться с конкретным вариантом, следует подробно изучить различные проекты, где в плане дома с мансардой и гаражом представлены всевозможные вариации внутренней планировки помещений. Опытные специалисты адаптируют выбранную разработку под конкретный регион и внесут необходимые изменения, основываясь на пожеланиях заказчика.

Заключение

Мансарда над гаражом – один из вариантов удачного распределения пространства и разделения постройки на функциональные зоны. Тщательно продумав планировку, получите ряд преимуществ и дополнительных возможностей. При выборе строительной компании, которая претворит вашу задумку в жизнь, следует учитывать опыт работы при выполнении подобных проектов.

Прочитать позже

Отправим материал на почту

Распечатать

Длина гаража:

Практичный минимум должен составлять 6 м, при этом оставшееся пространство используется для полок для хранения инструмента или как мастерская.

Как бы вы не использовали мансардный этаж — одно из его главных преимуществ, что шумы не достигают главного дома — самое место для мастерской или музыкальной студии.

Автономный гараж на две машины не должен быть слишком большим, чтобы не доминировать над домом.

Гараж может быть местом не только для автомобиля. Дополнительная площадь позволит вам хранить садовое оборудование и инструменты или предметы домашнего обихода , которых негде «втиснуть».

Практичный вариант гаража для семьи с частыми визитами гостей — дополнительная стоянка под навесом рядом с гаражом и гостевая комната в мансарде.

Задняя часть гаража, обращенная в сад используется как зона отдыха с мангалом.

гараж 31,88 м²,
места для хранения 6,69 м²,
туалет 3,18 м²

Планировка мансардного этажа:

прихожая 4,47 м²,
кухня 9,86 м²,
комната 8,45 м²,
ванная 3,03 м²,
балкон 8,17 м².

Если вы ищите проект гаража, которые включает в себя приятные бонусы, то обратите внимание на это решение — гараж с беседкой с мангалом

Полезная площадь гаража 17,5 м², общая площадь мансарды 38,3 м², полезная 7,3 м²

Двухэтажный гараж, отдельно стоящий, из кирпича с двускатной крышей.

В задней части постройки есть кухня и ванная комната, внешняя лестница ведет на мансардный этаж.

Планировка гаража:

1.1 — ванная 4,35 м²
1.2 — мастерская 5,71 м²
1.3 — кухня 14,52 м²
1.4- гараж 34,51 м²
1.5 -терраса 32,15 м²

Площадь второго этажа почти 40 м2 была разделена на 2 комнаты плюс дополнительная ванная комната и холл. Эта часть здания может быть выделена в студию, помещение под аренду или квартиру для ваших гостей.

Планировка мансарды над гаражом:

2.1 — лестница 4,11 м²
2.2 — балкон 9,81 м²
2.3 — холл 12,63 м²
2.4 — ванная 4,90 м²
2.5 — комната 7,79 м²
2.6 — комната 14,40 м²

Чтобы лучше использовать полезное пространство гаража можно совместить постройку с небольшой террасой с видом на сад.

Планировка гаража и мансарды:

гараж 29,90 м²
кладовка 5,20 м²
коридор 5,40 м²
терраса 20.00 м²
лестница 5,00 м²
прихожая 13.00 m²
ванная 4,60 м²
спальня 9,70 м²
гостиная 11,30 м²
кухня 4,40 м²

Если вы планируете построить двухэтажный гараж с квартирой на чердаке, этот проект может оказаться настоящим хитом. Гараж представляет собой классическое кирпичное здание в форме, увенчанное крутой двускатной крышей. Традиционная архитектура гаража позволяет легко вписывать в любую среду.

Двое ворот, 260 х 224 см, ведут к гаражной части, запланированной на первом этаже. Внутри можно легко припарковать три машины, есть также место для велосипедов, косилок, мотоциклов или другого оборудования. Дополнительные функции хранения или небольшой мастерской будет выполнять небольшое подсобное помещение, размещенное в углу гаража.

Планировка мансарды над гаражом:

2.1 — холл 14,16 м²
2.2 — кухня 4,17 м²
2.3 — ванная 3,59 м²
2.4 — комната 18,76 м²
2.5 — комната 15,29 м²
2.6 — балкон 4,86 м²

При планировании постройки гаража стоит задуматься об использовании пространства возле него , так этот проект гаража расширяет свою функциональность с помощью небольшого навеса, который служит дополнительным местом для парковки, а с другой стороны — является балконом для второго этажа.

Любое дополнительное пространство в гараже , такие как, полки , рабочие столы и шкафы , позволит более широко использовать эту площадь для различных целей. Чем больше места в гараже, тем удобнее будет им пользоваться.

Мечта многих водителей — хорошо оборудованная небольшая домашняя мастерская, которую, в идеале, хотелось бы использовать как свое личное пространство, и ваш гараж идеально подходит для этой цели.

Давайте подумаем о гараже в более далекой перспективе — ведь, жаль не использовать его для других целей. Из захламленного редко используемого помещения вы можете создать просторный, практичный и функциональный интерьер, который будет использоваться каждым членом семьи.

Что вы думаете о мансарде над гаражом? Мы что-то забыли или вы с чем-то не согласны? Пишите свои : все предложения приветствуются.
