Этапы проектирования и расчета дождевой канализации

Общие сведения

Ливневая канализация состоит из трех основных элементов

  • Кровельный водоотвод
  • Отведение воды с поверхности
  • Скрытая канализация.

Схема канализации должна быть составлена с учетом всех точек сбора воды, местом ее утилизации, диаметром труб и лотков, которые определяются по уровню осадков в местности и местом расположения канализационных веток в соответствии со СНиП. Все эти моменты можно уточнить прочитав СНиП 2.04.01-85

Проект ливневой канализации должен составляться с учетом ГОСТа 3634-99 и ГОСТа 21,604-82. Схема обязательно согласуется в надлежащей организации. Составить проект самостоятельно довольно сложно, по этой причине следует обращаться за помощью в лицензированные организации, работающие в этой сфере.

Если приняли решения составить схему ливневки самостоятельно, можно использовать специальные программы, такие как Autodesk Architectural Desktop, Autodesk Building Systems.

Перед составлением схемы необходимо получить несколько данных

  • Топографический план местности
  • Схема застройки участка
  • Выяснить какой грунт преобладает
  • Какие типы водоотвода будут устанавливаться
  • Если будет подключение к централизованной системе, следует получить технологические условия.

Виды ливневой канализации

Перед тем, как начать выполнять расчеты, следует определиться с видом ливневой канализации. Совет! Несмотря на то, что глубинная дренажная система и часто строятся параллельно, по требованиям СНиП они не должны объединяться. Их размещают параллельно, одна над другой, при этом ливневая система должна находиться выше дренажной.

Виды ливневок по способу отвода воды

Существует три типа систем водоотведения воды, выпадающей в виде осадков:

Закрытые водоотводы. Это самый сложный вариант, для его воплощения нужно выполнить серьезный гидравлический расчет, чтобы правильно выбрать диаметр труб. Вода в этом случае, собирается в специальные сборники – дождеприемники, лотки. Затем собранная влага поступает в систему труб, по которым передвигаются самотеком или при помощи насосных станций. Вода поступает в коллекторы, откуда выводится за пределы участка, пример возможного направления вывода – водоемы, овраги или дренажные установки.

  • Открытые водоотводы. Этот вариант, напротив, является самым простейшим. В этом случае, влага собирается и отводится при помощи системы лотков, установленных в канавы, выкопанные с наклоном к коллектору. Лотки сверху прикрываются декоративными съемными решетками.
  • Смешанные водоотводы. Этот вариант обустройства системы предусматривает установку элементов обоих названных выше типов. Смешанные водоводы строят с целью сокращения затрат на устройство закрытых систем.

Если планируется строить систему закрытого или смешанного типа, то для частных строений используют трубы, диаметр которых составляет от 100 до 150 мм. Более точно определить диаметр труб можно путем расчетов с учетом поправочных коэффициентов. При выполнении расчетов учитывается не только диаметр, но и уровень уклона труб для обеспечения оптимальной скорости движения потока.

Виды ливневок по типу водоотводов

  • Точечный сбор воды. Он осуществляется при помощи установки локальных дождеприемников, соединенных трубами в единую сеть. Планировать установку точек забора нужно в проблемных местах, например, под водосточными трубами и в низинах на территории домовладения.
  • Линейный сбор воды. Этот вариант подходит для сбора влаги с больших территорий, пример таких территорий – асфальтированные площадки, бетонные дорожки и пр.

Что учитывают при расчёте?

Под каждый частный строительный объект (эксплуатируемый участок территории) проектирование индивидуальной схемы ливневой канализации является обычным делом.

Однако за основу всегда берутся решения, характерные для типовых проектов строительства ливневки. Типовые решения по умолчанию предполагают обращение к техническим расчётам, прежде чем начнётся строительство системы.

Расчёты выполняются с оглядкой на СНиП и с учётом следующих факторов, характерных для конкретной местности и объекта:

  • норма осадков за год;
  • свойства грунта;
  • площадь объекта;
  • масса отводимых вод;
  • требуемая площадь стока.

Кроме сведений о массе отводимых осадков, остальную информацию можно получить через обращение в местную метеослужбу. А условное количество отводимых продуктов атмосферных осадков рассчитывается по формуле, где в качестве расчётных данных берётся площадь водосборного участка и параметр интенсивности этих осадков.

Галерея изображений

Фото из

Устройство ливневки при мощении площадки

Дождь в регионах с большим количеством осадков

Сооружение в глинистых грунтах

Ливневка для отвода воды от фундамента

Математический вид формулы:

М = (А * 20) * S * k,

В ней соответственно:

  • М – масса отводимых вод;
  • А – интенсивность атмосферных осадков в течение 20 минут;
  • S – водосборная площадь (для кровли ещё и + 30% общей площади стен здания);
  • k – коэффициент поглощения влаги материалом объекта.

В качестве материалов объекта часто выступают кровельные покрытия (k=1); бетонные и асфальтовые сооружения (k=0,9); грунт (k=0,75); щебень, гравий (k=0,45).

Пояснения по проведению расчетов

Итак, для планирования каждого отдельного участка ливневой канализации необходимо знать, какой объем воды может на него выпасть. Далее, отдельные участки через дождеприемники и трубы связываются с колодцами, обслуживающими уже несколько таких зон — и так далее, до «вершины иерархии», то есть ливневого коллектора или главного накопительного колодца. Естественно, при этом показатели отдельных участков или групп суммируются. Но в основе расчета, так или иначе, лежит каждый отдельный участок сбора.

Объем воды, подлежащий сбору с отдельно взятого участка, можно выразить упрощенной формулой:

Qсб= q20 × F× ϒ

Qсб — общий объем сбора ливневой воды с участка.

q20 — табличный коэффициент, показывающий среднестатистическую интенсивность осадков в данном регионе, в зависимости от климатических условий. Подобными величинами обязательно оперируют все местные строительные, проектировочные, метеорологические организации – узнать его несложно. Другой вариант – воспользоваться картой схемой, расположенной ниже. Этот показатель выражается в литрах в секунду на гектар.

Карта-схема для определения коэффициента интенсивности осадков q20

F — площадь участка сбора воды, выраженная в гектарах. Площадь принимается в плане, то есть если, например, расчёт ведется для скатной кровли, то считается только ее горизонтальная проекция.

Что представляет собой ливневая канализация

Система ливневой канализации включает в себя стандартные элементы, такие как дождеприемники, желоба, смотровые колодцы. Дождеприемники могут представлять собой поддоны, воронки или линейные лотки, куда собирается лишняя вода. Через трубы и желоба вода поступает к фильтру (пескоуловителю), откуда затем доставляется в водоем либо коллектор.

Каждый из элементов предназначен для решения определенных задач. Смотровые колодцы устанавливаются для контроля за системой. Фильтрационные элементы нужны для предотвращения загрязнений и проникновения в систему мусора, растительности.

Актуальные требования при сооружении дождевой канализации

Начальный этап монтажа ливневки схема с учетом всех элементов

В ходе проектных работ и строительства ливневки важно руководствоваться официальными требованиями и правилами

Канализацию устраивают таким образом, чтобы исключить попадание в неё бытовых фекальных загрязненных химикатами и органикой вод. Также запрещено соединять ливневку с коллектором промышленных предприятий. Это касается городских магистралей. Если же в поверхностный коллектор каким-то образом попадают производственные, фекально-бытовые стоки, их не сбрасывают в ближайший водоем или овраг, а отправляют по устроенному трубопроводу на локальную очистную станцию. При строительстве ливневки обязательно соблюдают уклон в сторону центрального коллектора (если речь идет о городских сетях) или по направлению к септику, дренирующему колодцу, ближайшему водоему (если речь идет о частном участке). Желательно монтировать систему так, чтобы дождевая, талая вода транспортировались к приемнику или точке сброса самотеком. Если этого сделать ввиду рельефа на каком-то участке невозможно, устанавливают специальные внутренние насосы в камерах (кессонах). Такой участок коммуникации называется напорным. Если есть договор, заключенный с муниципальными службами, дождевые стоки поступают в общественный коллектор без предварительной очистки. При монтаже ливневки на частных участках можно делать открытую систему водоотведения. То же касается и рекреационных зон. В зоне города с плотными застройками нужно монтировать подземную ливневую канализацию

При устройстве ливневки вдоль дороги важно использовать трубы или лотки с нужным классом нагрузки. Как правило, это В, С

Они выдерживают от 12,5 до 25 тонн. Нужно соблюдать уровень углубления наружных лотков. Они должны располагаться ниже плоскости площадки, с которой отводится вода. В противном случае желоба не будут выполнять своей первостепенной функции – наполнение и отведение дождевой воды с участка. В СНиП на этот счет имеется информация о том, что заглублять трубы закрытого дождевого водоотвода нужно согласно имеющемуся опыту эксплуатации подземных коммуникаций в конкретном регионе.

В ходе строительства дождевого водоотвода обязательно обустраивают охранную зону. Она подразумевает под собой запрет на такие строительные мероприятия в пределах 5 метров от каждого края лотков:

  • возведение любых объектов,
  • организация свалок мусора,
  • оборудование автостоянок,
  • устройство зон отдыха, игровых площадок и др.

На расстоянии 3 метров от каждой из сторон желоба можно высаживать растения.

Проектирование

Составление проекта включает в себя топографические исследования и довольно затратное дело. При проектировании района, поселка, такие исследования обязательны и проект ливневой канализации для отвода излишков дождевой и талой воды обязательно должен присутствовать.

Заниматься проектированием ливневой канализации по всем правилам в одиночку не совсем логично.

Поэтому, при приобретении дачных участков и земли под строительство, обязательно нужно уточнить, проводились ли геодезические работы, планируется ли общая ливневая канализация и существует ли проект. Всю документацию вам должны предоставить, в том числе, документы по согласованию проекта.


Проект дождевой канализации

Документы и СНиПы

Что желательно знать при проектировании по нормативной базе. На самом деле, это нужно проектировщикам, но и подрядчикам не помешает иметь при себе формулы расчетов для проверки.

  • Формулы и правила расчета и проектирования ливневой канализации находятся в СНиП 2.04.03-85. Имеется список материалов их характеристики и рекомендации использования.
  • Продукт должен соответствовать стандартам ГОСТ 21.604-82 и ГОСТ 3634-99.
  • Документация проекта должна быть согласована в соответствующих надзорных органах.

Смысла заказывать проект без согласования (мы все хорошо нарисуем, а вы сами согласовывайте) нет ни малейшего. Все согласования должны быть осуществлены проектной организацией, что необходимо оформить в техническом задании. Прием работ по проектированию осуществляется по факту согласования.

Порядок составления проектов

Для составления проекта отвода ливневых и талых вод требуются следующие документы:

  • Результаты геодезического исследования. Характер грунта, глубина залегания грунтовых вод, наличие уклона местности, уровень загрязнения, предполагаемое устройство точек забора питьевой воды.
  • Точный топографический план местности.
  • План застройки и указанием расположения границ объектов, строений, дорог, магистралей, водопроводов и т.д.
  • Возможность подключения к централизованным системам, их наличие, удаленность.

На основании данных документов формируется техзадание, на основании которого разрабатывается проект. Для работы в проектной сфере требуются специальные допуски, в противном случае проект может считаться недействительным и работы по нему — незаконными.

Главные цели при составлении проекта

Документация проекта включает в себя следующее:

  • Смета строительных работ, включающая в себя расчет материалов и использование техники.
  • Расчет стоимости рекомендуемого оборудования с указанием полной технической спецификации.
  • Точный картографический план с обозначениями элементов системы
  • Чертежи узловых моментов системы.
  • Чертежи земляных работ.
  • Точные указания по монтажу и устройству всех элементов.

    Схема наружного водостока с указанием всех элементов

    Если вы устанавливаете самостоятельную систему ливневой канализации, например, вам выдали гектар земли в отдаленной местности, для проектирования достаточно следующего:

  • Составьте план местности перед началом строительства.
  • Обязательно обозначьте уклон, если он есть
  • В соответствии с планом выбирайте место строительства на возвышенности, планируйте систему сбора дождевой воды и отвода ее в дренажные рвы или отстойники.
  • Обязательно учитывайте уклон при планировании, глубину отводных канав и дренажных рвов, диаметр труб, способ гидроизоляции.
  • Желательно составлять документацию правильно и сохранить ее.

Узнайте про то как используются лотки для ливневой канализации, какие по типу бывают изделия и как правильно выбирать лотки. Про дренажная система вокруг дома читайте в статье.

А тут все о устройстве отмостки вокруг дома. Технология укладки, гидроизоляция и многое другое.

Обязательные требования к проекту ливневой канализации

Проекты дождевой канализации для жилых, коммерческих и административных строений необходимо согласовывать в официальных инстанциях. Оформление проекта, проектные расчеты и другие составляющие должны соответствовать целому ряду СНиПов, ГОСТов, правил, регламентов и нормативов (например, СНиП 2.04.03-85 Канализация. Наружные сети и сооружения, стандарт ГОСТ 36-34, 21.604-82 “Водоснабжение и канализация. Наружные сети” и т.п.).

Существует и ряд обязательных изысканий, без которых невозможно согласовать проект ливневой канализации:

  • Топографический план
  • План застройки участка
  • Результаты геологических исследований
  • Технические условия на подключение к центральной канализации
  • Требования по расположению коллекторных колодцев
  • Анализ технических и технологических особенностей объекта

На топографическом плане должны быть указаны все составляющие системы ливневой канализации и точки монтажа. Проект также включает спецификацию строительных материалов и агрегатов: перечень всех материалов, оборудования и других комплектующих с указанием их технических особенностей. Основная часть проекта дождевой канализации – чертежи с схемы системы и ее отдельных элементов, технические требования.

ООО “Русэнерго” занимается проектированием ливневых канализаций более 15 лет. Все эти годы мы не только успешно занимаемся проектированием и согласованием ливневок, но и профессионально занимаемся монтажом систем ливневых канализаций, а также, текущим и ремонтным обслуживанием. Наш опыт в проектировании дождевых канализационных систем позволяет нам воплощать проекты различного масштаба, от небольших частных ливневок до крупных систем в микрорайонах и жилых кварталах. Мы на специальных условиях работаем с ведущими отечественными производителями комплектующих материалов, поэтому, сотрудничая с ООО “Русэнерго” вы получаете не только высокопрофессиональный проект и идеальный монтаж, но и существенную скидку на строительные материалы.

Правила монтажа коллектора

При обустройстве сети труб или лотков ливневой канализации необходимо соблюдать некоторые правила

  • Так, устройство коммуникации требует не только настила песчано-гравиевой подушки в траншее, но и заливку бетонного раствора для надежной фиксации коллектора.
  • Вся система при устройстве должна быть оснащена специальными пескоуловителями, которые будут очищать воду от мелкого мусора и предотвращать заиливание всей сети. Такие резервуары монтируются на участке входа воды из дождеприёмников или желобов в общую канализационную трубу.

Важно: корзины пескоуловителей требуют регулярной очистки. При наличии извилистой коммуникации на всех поворотах стоит расположить ревизионные колодцы. Они, кстати, могут сыграть и роль пескоуловителей

Если же производится сооружение прямолинейной сети длиной более 10 метров, то на каждом отрезке 10 м также производится устройство ревизионного колодца

Они, кстати, могут сыграть и роль пескоуловителей. Если же производится сооружение прямолинейной сети длиной более 10 метров, то на каждом отрезке 10 м также производится устройство ревизионного колодца

При наличии извилистой коммуникации на всех поворотах стоит расположить ревизионные колодцы. Они, кстати, могут сыграть и роль пескоуловителей. Если же производится сооружение прямолинейной сети длиной более 10 метров, то на каждом отрезке 10 м также производится устройство ревизионного колодца.

https://youtube.com/watch?v=mYqthJUxyLc

Бытовая канализация:

Внутренняя система канализации здания имеет один выпуск ∅150мм в смотровой колодец КК-1 наружной канализационной сети.

В местах пересечения канализационных стояков с плитой перекрытия заложить противопожарные муфты ∅110/60  и ∅50/60  ПМ-Огракс и заделать в маты URSA М-25 толщиной 40мм на всю высоту перекрытия.

Канализационные стояки прокладываются открыто в помещениях санузлов. Для обслуживания внутренних сетей канализации предусматриваются прочистки (в полу – прочистки в лючках), на стояках – ревизии.

Вентиляция канализационных сетей производится через вытяжные стояки, выведенные выше кровли на 0,5м.

Стояки канализации, проходящие по чердаку запроектированы в тепловой изоляции из матов из стеклянного штапельного волокна URSA М-25 по ТУ 5763-001-71451657-2004 толщиной 40 мм с покрывным слоем из фольги алюминиевой по ТУ 36-1177-77.

Сети канализации, проходящие под полом первого этажа, и вытяжные стояки в пределах чердака запроектированы из чугунных канализационных труб по ГОСТ 6942-98; отводные трубопроводы от санприборов и  стояки – из труб полипропиленовых по ТУ 4926-010-42943419-97. Выпуск канализации запроектирован из труб чугунных канализационных ∅150 по ГОСТ 6942- 98 на естественном основании.

Для ликвидации засоров на горизонтальных участках сети установлены прочистки: в начале участков, при угле поворота более 30 градусов, на прямых участках через 8 – 10 м в зависимости от диаметра 50 – 100 мм. Отверстия прочисток закрыты заглушками (пробками). Опуски крепят к стенам хомутами, под раструб. К полипропиленовым трубопроводам санитарные приборы присоединены с помощью резиновых манжет, колец.

Поделиться

4

Помощь сайтуКарта сбербанка 4817760233176274Яндекс деньги 410011101320764

Спасибо за помощь!

Классификация

Системы дождевой канализации подразделяются по способу отведения:

  • открытый тип – для отведения используются системы открытых каналов, кюветов;
  • закрытый – вода собирается при помощи специальных водоотводных лотков, а затем через сеть труб и фильтров, размещенных под землей, доставляется в место сброса;
  • смешанный тип – в котором присутствуют элементы обоих типов.

Для частного домостроения может быть использована точечная система. Она представляет собой покрытые решеткой и расположенные под водосточной трубой элементы. Этот вариант применяется для отведения воды с крыши постройки.

Основные расчеты при разработке проекта

Уклон в зависимости от диаметра

При разработке проекта дождевой канализации и проведении расчетов также пользуются данными СНиП.

Трубы сечением до 500 мм укладывают на глубину 15-20 см. Подразумевается, что верхний край тубы будет располагаться на этом расстоянии от поверхности площадки. Трубы сечением 500 мм кладут на глубину 30-40 см. Коллектор сечением от 500 мм монтируют на уровне 70 см от поверхности земли. Открытые линейные лотки монтируют чуть ниже уровня площадки. В этом случае ориентируются по их высоте. К примеру, желоб имеет высоту 10 см. К ней добавляют 2-3 см на углубление системы относительно верхнего края земли и прибавляют еще 15 см на подсыпку из песка и заливку бетонного раствора.

При сечении 100 мм желоба кладут с уклоном 1-1,5 см на каждый погонный метр. При большем показателе вода с примесями песка, земли будет двигаться с большой скоростью, все крупные взвеси будут оставаться на дне ливневки и со временем образовывать засор. При сечении трубы 110-160 мм можно делать уклон 8 мм на погонный метр системы. Если же диаметр канала 220 мм, наклоняют коллектор из расчета 7 мм на каждый метр его протяженности.

Для определения пропускной способности лотков пользуются формулой: Q = q20 x F x Ψ, где q20 – это средний показатель годового объема осадков по региону (берется в местной метеорологической службе), F – площадь участка, с которого будет отводиться вода, Ψ – коэффициент водопоглощения материалов. Получившееся значение смотрят в специальном своде технических характеристик к каждому желобу и таким образом подбирают лотки согласно их пропускной способности.

Смета на ливневую канализацию: пути оптимизации расходов

Типовая ливневая канализация состоит из следующих элементов – лотков-водосборников, дренажных труб, пескосборников, промежуточных колодцев (смотровых и дренажных) и резервуара для сбора сточных вод.

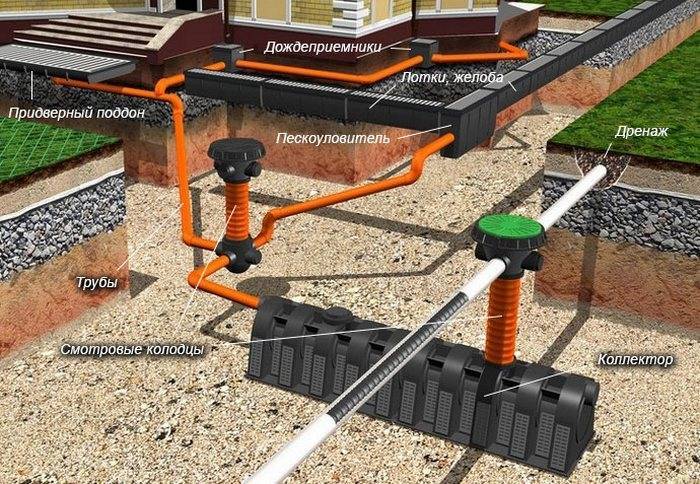

Схема монтажа ливневой канализации

1. Причем наилучшие результаты демонстрирует лишь полностью укомплектованная канализация, в конструкции которой есть все вышеперечисленные элементы. Поэтому экономить смету путем исключения каких-либо составных частей – это далеко не самое лучшее решение.

Однако никто не мешает нам объединить некоторые элементы «в одном флаконе». Например, смотровой колодец с перепадом патрубков можно превратить в тот же пескосборник. А вместо лотков – достаточно дорогостоящих изделий – использовать перфорированную дренажную трубу, уложенную в заполненную щебнем канаву.

2. Словом, вариантов совмещения функций – масса. И каждый сулит весь ощутимую экономию. Кроме того, сократить смету можно и путем оптимизации размеров сточных водоводов или дренажных колодцев. Ведь рекомендуемые в СНиП габариты (200-250 миллиметров) годятся и для промышленных сооружений и для целых кварталов одноэтажной застройки.

3. А вот для отдельного дома, оборудованного не откачиваемым ливневым колодцем, достаточно и 100-миллиметровой трубы (для подстраховки от подтопления можно использовать 150- миллиметровую трубу). Итог – полуторная, а то и двойная экономия только на трубах.

4. Еще один способ экономии – это уже упомянутый не откачиваемый ливневый колодец, заглубляемый до горизонта с высокой проницаемостью. Из такого колодца не нужно откачивать воду или подключать его в центральную канализацию. Стоки уйдут сами, растворяясь в хорошо проводящем влагу песке.

Как видите, творческий подход к конструкции дает реальный шанс на экономию.

Действительно крупные строения с кровлей больших размеров или промышленные объекты лучше оборудовать ливневой канализацией, обустроенной по рекомендациям из ГОСТ и СНиП. В ином случае владелец таких объектов может заплатить за собственную неосмотрительность двойную цену (и это без учета стоимости демонтажных работ не годной ливневки).

Особенности проектирования канализации

Чтобы правильно создать исполнительный план-чертеж коллектора (проект канализации) и просчитать количество и диаметр комплектующих, необходимо досконально подойти к получению ответов на следующие вопросы:

  • Куда по стояку будут отводиться стоки из дома от водопровода, унитаза и других точек потребления воды. Вариантов два — централизованная канализация (здесь необходимо получить исполнительный акт о врезке в систему от контролирующих органов) или отвод стоков в септик.
  • Каков объем стоков за сутки будет перерабатывать коммуникация. Для этого необходимо подсчитать количество постоянно проживающих человек в доме и умножить это число на 200. Именно 200 литров принято за пример и норму водопотребления на одного человека в сутки согласно СНиП.
  • Также стоит учесть особенности грунта на участке, его рельеф и глубину промерзания грунта для оптимальной укладки наружного трубопровода.

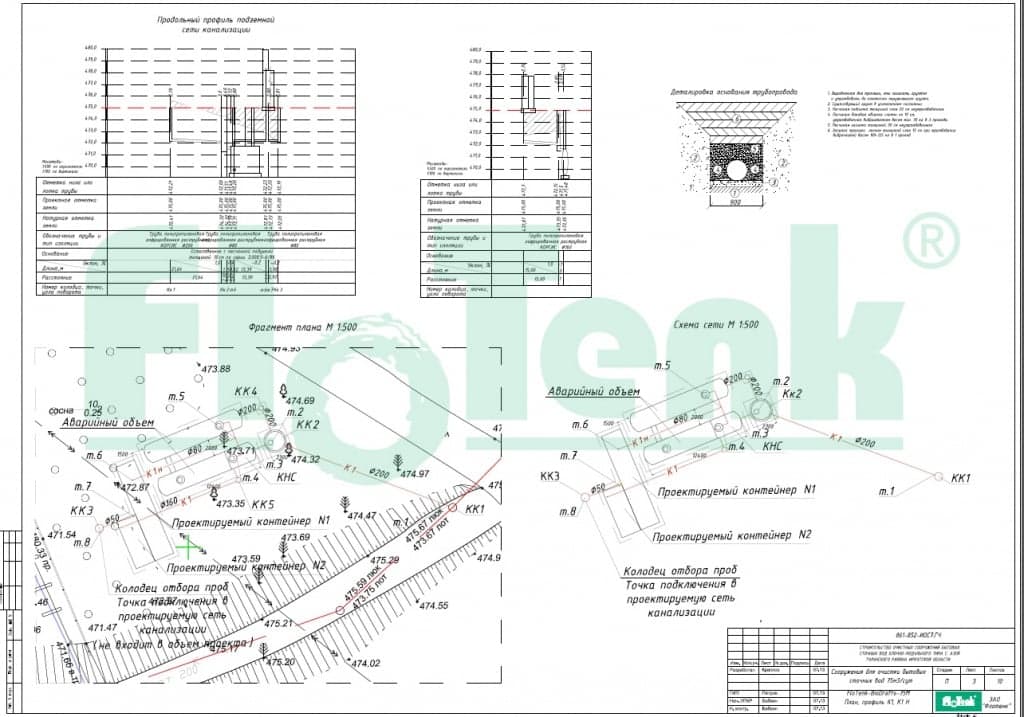

Пример проекта ливневой канализации

Коттеджи и частные дома нуждаются в организации различных инженерных систем, обеспечивающих максимально высокий уровень комфорта проживания в таких сооружениях. Помимо стандартных канализационных систем, предназначенных для удаления сточных вод, в частных домах требуется строительство также ливневой канализации. Такая инженерная система направлена на отвод дождевой воды с территории участка, состоит она из сети специальных резервуаров и других материалов. Как и другие инженерные системы, ливневая канализация нуждается в предварительном профессиональном проектировании. Только на основе грамотно рассчитанного и правильно составленного проекта можно создать систему, функциональности которой будет достаточно для удаления дождевых и талых вод с участка. Заниматься проектированием таких систем должны опытные специалисты, способные подготовить качественный проект ливневой канализации. Пример такой системы, который можно легко найти в сети Интернет, позволит собственнику максимально подробно ознакомиться с особенностями проектной документации.

Уклон лотков и труб

Для труб диаметром от 20 см и выше необходимо делать уклон 0,7 см на каждый погонный метр коммуникации

При монтаже системы отведения дождевой воды используются либо внутренне проложенные трубы, либо поверхностно устроенные лотки. При этом всегда необходимо соблюдать уклон транспортировочной коммуникации, чтобы сточная вода могла двигаться по ней самотёком.

В СНиП 2.04.03-85 четко регламентируется уклон сточного канализационного коллектора в зависимости от диаметра трубы или желоба-лотка. Так, показатели являются таковыми:

  • Для труб диаметром от 20 см и выше необходимо делать уклон 0,7 см на каждый погонный метр коммуникации.
  • При условии уменьшения диаметра коллектора необходимо увеличивать уклон от 0,8 см до 1 см, поскольку внутреннее сопротивление в трубах меньшего диаметра будет слабее.

Важно: отметим, что СНиП 2.04.03-85 регламентирует не только минимальные показатели уклона труб в зависимости от их диаметра, но и прописывает максимальный уклон для коллектора, равный 1,5 см на каждый метр. Крайние меры как в том, так и в другом направлении могут применяться в случае нестандартных особенностей рельефа местности, на которой монтируется канализация-ливневка

ВНУТРЕННИЙ ВОДОПРОВОД И КАНАЛИЗАЦИЯ

При расчете систем водопровода и канализации использованы материалы: СНиП 2.04.01-85  “Внутренний водопровод и канализация зданий.” Монтаж, крепление санитарных приборов и трубопроводов,гидравлическое испытание и проверка действия внутренних систем водопровода и канализации должна производиться специализированной организацией в соответствии с требованиями СНиП 3.05.01-85 “Внутренние санитарно-технические системы”, ВСН 48-96.

За относительную отметку 0.000 принят уровень пола 1-го этажа, что соответствует абсолютной отметке 171,65.  В жилом доме запроектированы: хозяйственно-питьевой водопровод (В1), водопровод для технических нужд (В2), подающей трубопровод горячей воды (Т3), циркуляционный трубопровод горячей воды (Т4) и бытовая канализация (К1).

Классификация видов «ливневок»

Практика строительства различного рода сооружений показывает применение трёх видов систем, каждая из которых отличается способами сбора и отвода продуктов атмосферных осадков:

  1. На основе открытых каналов и лотков (арычная).
  2. На базе закрытых колодцев и трубопроводов (закрытая).
  3. На основе комбинированного решения (смешанная).

Первый проект реализуется на практике путём сооружения каналов, соединяющих водосборные лотки между собой и, в конечном итоге, отводящих собранную воду за пределы намеченной территории.

Все эти элементы ливневой канализации имеют открытое сообщение с окружающей средой. Для строительства таких  сооружений требуется относительно небольшое количество ресурсов и материалов.

Ливневая канализация открытого типа в промышленном исполнении. Основными элементами конструкции выступают бетонные лотки, поверх которых накладываются решётчатые металлические листы. По такому же принципу строятся открытые схемы ливневок для частного домостроения

Схему ливневой канализации закрытого типа следует считать более совершенной в конструкторском плане. Здесь возводят скрытые водоотводные линии, а также систему дождеприёмников – специальных промежуточных резервуаров-накопителей.

Отвод собранной воды осуществляется по сетям трубопроводов, проложенных и скрытых под землей. Как правило, выводятся собранные продукты атмосферных осадков на очистные сооружения и далее в акватории естественных водоёмов.

Третий вариант – смешанная ливневая канализация. Она сооружается на базе монтажных компонентов, предназначенных для систем как открытого, так и зарытого типа. Проектирование смешанной ливневой канализации ведётся исходя из рациональности эксплуатации системы на отдельных участках местности. Не последнюю роль в решении выбора комбинированного варианта играет финансовая сторона его реализации.

Отдельно следует выделить арычную (лотковую) систему сбора и отвода дождевой воды. Этой схеме ливневой канализации, вместе с простой схемой её изготовления, присуща универсальность эксплуатации.

Арычная ливневая канализация имеет преимущества в том, что вместе с функцией отвода дождевой воды может исполнять роль поставщика влаги для сельскохозяйственных насаждений. Также это экономичный вариант строительства по сравнению с другими проектами

Благодаря арычной конструкции реально организовать не только вполне эффективный водоотвод продуктов атмосферных осадков. Эту же систему можно успешно применить в качестве оросительной конструкции, к примеру, для нужд приусадебного (дачного) хозяйства.
