Как правильно вывести дымоход через крышу

Эластичная проходка

Чаще всего в частном строительстве сталкиваются с монтажом металлических труб круглого сечения. Чтобы обеспечить герметичность место прохода, используют специальное устройство – эластичную проходку. Это изделие из высокопрочного силикона или резины, имеющие форму воронки с широким фланцем в виде квадрата или круга, называемым фартуком. Эластичная проходка благодаря своим свойствам принимает любую форму, подстраиваясь под угол наклона ската. Она выдерживает экстремально высокие или низкие температуры, воздействие агрессивных химикатов и имеет широкую палитру.

Приобретая эластичную проходку, руководствуются диаметром трубы и цветом кровельного материала. Универсальные модели, в виде ступенчатой пирамидки, подходят для любого размера, подгонка осуществляется путем подрезки проходки до нужного уровня. Установить эластичный фартук на кровлю очень просто, нужно наложить его на дымоходный проход, наложить металлический круг с отверстиями под крепеж, обработать стык огнестойким герметиком и зафиксировать с помощью шуруповерта. Для крыш с крутыми скатами применяют особый вид проходок из пластика с заданным углом монтажа фланца.

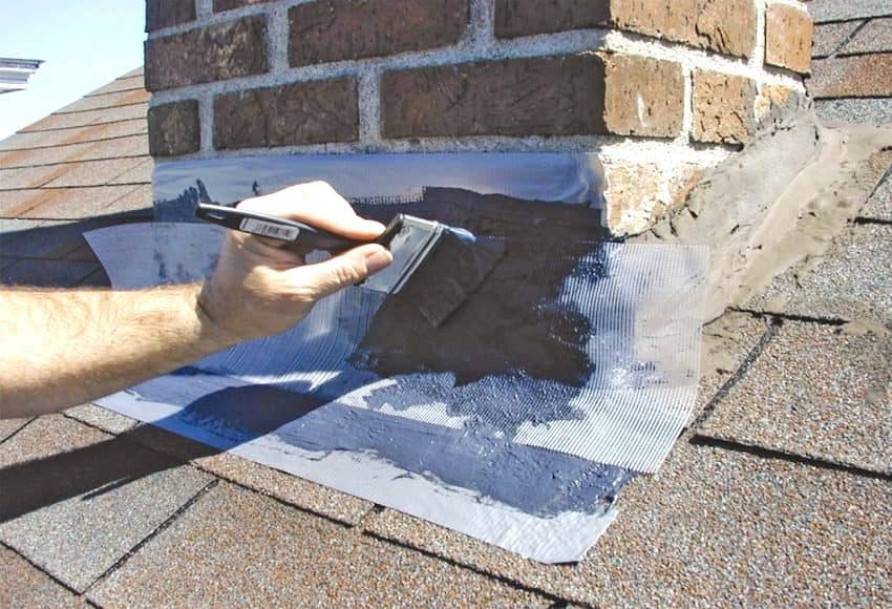

Герметизация прямоугольных и квадратных труб

Обеспечить надежность крыши в местах ендов и примыканий поможет галстук из металлических деталей (планок примыкания), которые заводят под покрытие на 150-200 мм.

Перед тем, как наложить профнастил, необходимо загерметизировать место прохода стояка мембраной.

  1. В материале делают крестообразный вырез, и приклеивают к стенкам дымохода на высоте более 5 см.
  2. Под верхнюю планку примыкания крепят самоклеющуюся ленту «Вакафлекс»: снизу, сбоку, затем сверху.

Иногда дымоход устраивают в готовой крыше, вырезая в профнастиле отверстие с запасом 1,5-2 см. Для этого металлический лист в месте примыкания прямоугольной трубы отгибают, приклеивают гидроизоляционную мембрану и устанавливают нижнюю, затем верхнюю обрешетку, плотно прижатую к кровельному пирогу и дымоходу.

Меры безопасности при монтаже дымохода должны строго соблюдаться

Оштукатуривание трубы

Во избежание образования толстого слоя штукатурки, следует знать, как правильно утеплить трубы:

  1. Для начала заделайте цементным раствором все имеющиеся неровности на трубе;
  2. Затем обтяните стенки армирующей сеткой;
  3. Завершающим этапом является нанесение штукатурки.

Армирующая сетка позволит штукатурке хорошо держаться на трубе и не трескается при высыхании

Укрепление трубы асбестоцементом

Обшивка дымохода асбестоцементом требует использования цементно-известковой смеси, наносимого на поверхность плит.

  1. Дымоотвод армируют сеткой и набрызгивают первый слой раствора.
  2. На отрезки изоляции наносят новый слой смеси и крепят к поверхности дымохода.

Обшивка листовым железом

Изолируя металлическую трубу, следует соблюдать расстояние дымохода от горючих материалов — 60см.

  1. Конструкцию обворачивают минватой толщиной 5 см внахлест, зажимают стальной проволокой. Поверх обворачивают металлическим листом.
  2. В предварительно подготовленные зазоры вставляют заклепки, замыкают головки фиксаторов специальным инструментом.

Какая преследуется цель

При подготовке чертежей важно предусмотреть прямое расположение трубы, идущей от печи

  • Максимальная температура нагрева внешней стенки дымохода не должна превышать 50 градусов.
  • Гидроизоляция кирпичной печной трубы на крыше позволяет соблюдать установленные нормы, а металлические элементы потребуют дополнительного утепления, предупреждающего образование конденсата.

После монтажа трубы, достаточно провести оштукатуривание с последующей укладкой миллитового кремнезема, теплоизоляционной ваты МКРР – 130 или рулонного фетра МКРФ-100.

Правила обустройства дымоходов в месте прохода

Выбор способа вывода оборудования печной трубы необходимо продумывать заранее. Первый параметр, который учитывается в проекте, это размер выступающей части дымохода над кровлей. Увеличение внешней длины конструкции происходит пропорционально близости выхода к коньку:

  • Рекомендуемая превышение выхода продуктов горения над уровнем конька до 50 см соблюдается, если между осями центральной части здания и оси трубы находится в диапазоне от 0 до 1500 мм;
  • Если расстояние от трубы до начала ската крыши составляет от 1500 до 3000 мм, длина дымохода не должна превышать верхнего уровня кровли;

Если планируется прохождение дымохода через крышу на расстоянии более 3000 мм от гребня тогда, точка выхода продуктов горения исчисляется как пересечение линий оси дымохода и прямой, проведенной под углом 10 градусов в направлении склона.

Последствия некачественного монтажа

Как правило, в работу печника или установщика газового оборудования не входят услуги по монтажу дымохода, проход дымоходной трубы через кровлю домовладелец должен обеспечить самостоятельно. Мнимая простота задачи заставляет домашних умельцев отказаться от услуг профессиональных кровельных мастеров. Тем не менее, некачественный вывод трубы на кровлю грозит серьезными последствиями:

  1. Через негерметичный проход трубы влага просачивается внутрь кладки, постепенно разрушая кирпичный дымоход.
  2. Повышенная влажность внутри трубы дымохода стимулирует распространение плесневых микроорганизмов и грибка. Споры некоторых вида грибка опасны для состояния человека, поэтому зараженную тубу использовать небезопасно. В запущенных случаях замене подлежит и дымоход, и печная кладка
  3. Проникновение воды в проход дымоходной трубы через кровлю снижает термоизоляционные свойства утеплителя в половину. При чем после высыхания термоизоляционного слоя его характеристики никогда уже не вернуться на прежний уровень.
  4. От некачественного выведения трубы через кровлю страдает даже стропильная система, так как проникающая в нее через негерметичный проход влага приводит к гниению и разрушению.
  5. Щели возле прохода трубы нарушают нормальную циркуляцию воздуха внутри чердачного помещения, приводя к повышению энергопотерь, затрат на отопление.

Кстати, на кровлю выводят не только печные дымоходы, там размещают также трубы от газовых котлов и вентиляционные отводы, для монтажа которых пользуются такими же методами.

Способы монтажа дымохода

Решив вывести дымоход на крышу своими руками, помните, что это очень ответственное дело. Самая главная задача заключается в создании хорошей тяги. В противном случае, работоспособность дымохода будет полностью зависеть от атмосферных явлений: иногда печь будет работать без проблем, а иногда дым будет идти в само помещение, а не в трубу.

Но самое опасное то, что ошибка может стать причиной возгорания.

Такой дымоход будет в меньшей степени зависеть от изменений температуры воздуха, и, скорее всего, не будет подвергаться образованию конденсата.

Если крыша плоская, то достаточно трубы с высотой в 500 мм. Если же у вашего дома коньковая крыша, то длина трубы будет зависеть от расстояния до конька:

  • если расстояние не больше 1,5 м, то нужно подобрать трубу с высотой +500 мм к длине конька;
  • если расстояние до 3 м, то труба должна быть на одном уровне;
  • при расстоянии больше 3 м длина трубы должна определяться на основе наклонной линии, под углом в 10 градусов.

Внутри помещения дымоход необходимо размещать вдоль стен или перегородок. Крепления устройства должны выполняться таким образом, чтобы его горизонтальные участки не превышали 1 м. Кроме того, дымоход не должен контактировать с электрической проводкой и трубопроводами. Правильный монтаж начинается от котла, чтобы каждая труба входила в предыдущую. Стыки лучше всего скреплять при помощи хомута. Обеспечение герметичности стыков – одна из важнейших задач. Для герметизации необходимо использовать герметик, который не теряет свои свойства даже при слишком высокой температуре.

Инструменты, необходимые при монтаже дымоходной трубы

Список инструмента будет отличаться в зависимости от материала выбранного для монтажа дымохода. Но в любом случае понадобится набор, аналогичный необходимому при обустройстве кровли:

  • клещи, применяются при работе с металлом;
  • кромкогиб, с его помощью осуществляется загибание фальцев;
  • заклепочник, соединяет листовые детали;
  • тиски для закрепления и обработки отдельных частей конструкции;
  • набор напильников с сечениями различных размеров и видов;
  • перфоратор для просверливания отверстий различного диаметра;
  • шуруповерт и отвертка, которые делают монтаж саморезов максимально быстрым и удобным;
  • кровельный молоток, отличается от обычного дополнительными выступами с торцевой стороны;
  • болгарка, поможет разрезать любой строительный материал.

Если запланирован монтаж металлического дымохода, то может пригодиться и сварочный аппарат, хотя обычно трубу изначально выбирают необходимой длины, одним цельным куском. А вот при установке кирпичного дымохода понадобится вот это:

  • кельма, лопатка для разравнивания раствора и заполнения ним наружных швов;
  • лопата для дозирования и размешивания раствора;
  • кирка, используется при необходимости разделения кирпича на куски необходимого размера;
  • швабровка, которая помогает расчистить внутренние проходы от лишнего раствора.

Пригодятся и контрольно-измерительные инструменты:

  • отвес;
  • рулетка;
  • уровень.

Доверить проектирование дымохода желательно профессионалам. Это позволит избежать уменьшения эффективности работы системы отопления. Кроме того, неправильно выполненный монтаж часто становится причиной пожара, да и угарный газ в жилище поступать не должен однозначно. Если вы обладаете необходимыми строительными навыками, то можете осуществить монтаж самостоятельно, в противном случае лучше прибегнуть к помощи квалифицированной организации.

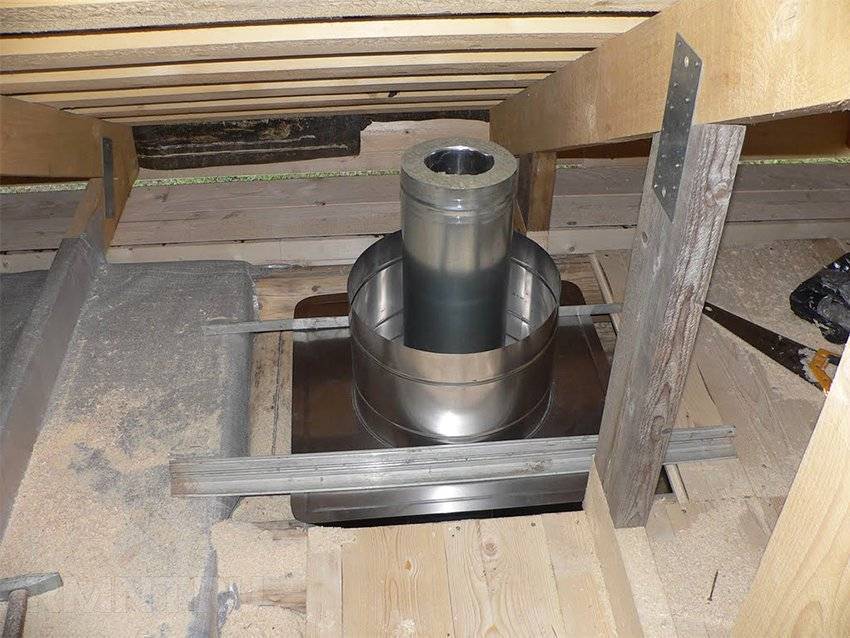

Этапы монтажа готового проходного узла

На сегодняшний день в продаже существуют проходные узлы с круглой или прямоугольной формой сечения. Монтаж такого узла производится поэтапно. Рассмотрим основные этапы обустройства потолочной разделки:

  1. В первую очередь торцы, выполненного в потолочном перекрытии отверстия, покрывают слоем теплоизоляционного материала.
  2. Далее необходимо покрыть изоляцией нижний лист проходного короба, а также все места, которые соприкасаются с потолочным перекрытием. Изолятором может служить фольгированный базальтовый картон или минерит.
  3. Затем в узел прохода проводится труба, и конструкция доводится до выполненного в пироге потолка отверстия. Сооружение фиксируется специальными саморезами в нужных местах. Как правило, узлы продаются с уже готовыми отверстиями под саморезы, что упрощает монтаж.
  4. Показатель сечения отверстия проходного узла должны быть больше, чем аналогичный показатель сэндвич дымохода. Плотное прилегание трубы к проходному узлу не рекомендуется. Желательно, чтобы от стенки трубы узла до стенки сэндвич дымохода оставался зазор не менее 5 мм. В случае необходимости можно выполнить изоляцию зазора с помощью специального асбестового шнура.
  5. Затем изоляция проводится со стороны чердака. После этого короб заполняется керамзитом или любым другим теплоизоляционным материалом.
  6. После того, как труба проведена, на чердаке (в случае необходимости) можно выполнить декорирование узла разделки.

Узел разделки на чердаке обустраивается таким же образом, как и на потолке

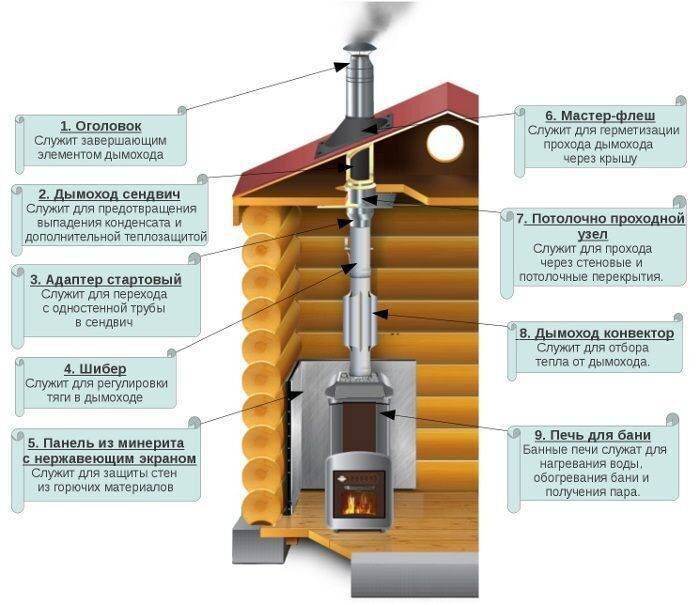

Монтаж готового узла разделки – проходного патрубка

Преимущества использования фабричной конструкции в простоте монтажа и заведомо эстетичном виде потолка в парной.

Предполагается, что в качестве дымохода при закладке в готовый ППУ будет использоваться сэндвич. Размеры стандартных устройств малы для обеспечения надежной изоляции одностенного дымохода.

В продаже имеются узлы прохода потолка различных конфигураций. В основе конструкции коробка прямоугольного или круглого сечения, жестко соединенная с листом, служащим как для защиты от жара снизу, так и для декоративной отделки. В центре имеется вырез для трубы, узел подбирают по ее диаметру. Готовые проходные конструкции делают из металла, чаще всего из нержавеющей стали, и минерита, с прокладкой термоизолятора и без нее. Наилучшие по своим свойствам – комбинированные, имеющие внутренний металлический короб и внешний минеритовый с воздушной огнезащитной прослойкой между ними.

Устанавливают узел прохода перекрытия таким образом.

  1. Торцы вырезанного в потолке отверстия закрывают слоем теплоизолятора, оббивая им дерево по периметру.

  2. Нижний лист устройства и все места возможного соприкосновения металла с деревом прокладывают слоем негорючего листового материала. Здесь хороши: минерит, асбестовый и фольгированный базальтовый картон.

  3. На колено, которое будет находиться в узле прохода, надевают готовую конструкцию и доводят ее до вырезанного в потолке отверстия. Из помещения парной снизу закрепляют готовый узел в потолке саморезами, обычно отверстия под них заранее предусматривает изготовитель.

  4. Диаметр отверстия проходного патрубка всегда больше диаметра трубы. Жесткая привязка недопустима из-за тепловых деформаций, необходим зазор не менее 5 мм. Исходя из того, какой материал будет применяться в качестве огнезащиты возле трубы, принимают решение о целесообразности изоляции зазора. Если нужно, трубу в месте стыка обматывают асбестовым шнуром.

  5. Сверху, на перекрытии чердака проводят дополнительную теплоизоляцию. Короб заполняют керамзитом или огнестойкой минеральной ватой.

  6. В чердачном помещении узел разделки оставляют без внешней отделки. Если верхний этаж жилой, конструкцию прохода декорируют металлическим листом.

Варианты выхода дымохода

Сэндвич дымоход через стену можно провести двумя методами.

  • Первый способ – это поднять трубы поближе к потолку с дальнейшим выходом.
  • Второй способ предполагает, что весь дымоход будет проходить на улице.

Достоинством такого типа сооружения заключается в использовании только одного колена, что положительно скажется на действенности тяги. Также образование пробок из сажи сильно сокращается.

Перед осуществлением установочных работ стоит наметать чертёж плана по сборке, произведя расчёт диаметра трубной конструкции и поднятие её на высоту.

Тёплый воздух устремляется вверх, поэтому чем повыше дымоотвод, тем лучшая тяга будет происходить. Это зависит также от диаметра, потому стоит верно подобрать габариты дымоотводной конструкции.

Проведение дымохода в готовой крыше

Если дымоход выводится не на стадии строительства дома, а в уже готовой крыше, выполняется следующее:

  1. Находится место для вывода с учетом требований СНиП. Это должно быть пространство между поперечной балкой и стропилами.

  2. Выполняется короб из брусьев, сечение которых равно сечению стропил. Короб делается таким, чтобы ширина его сторон была больше диаметра трубы на 0,5 м.

  3. В крыше вырезается отверстие, равное периметру короба. Чтобы его соблюсти, изнутри в углах короба сверлят сквозные отверстия.

  4. Материал кровли отгибается наружу, в отверстие заводится труба и закрепляется.

  5. Короб заделывается огнестойким материалом для термоизоляции.

  6. Стык трубы и кровли герметизируется. Выполняется установка фланца (переходника).

Труба обязательно выводится только через переходник

Наглядно про проведение трубы через готовую кровлю смотрите в следующем видеоролике:

Это интересно: Утепление холодного чердака: распишем по пунктам

Пожаробезопасность

Последствия неправильного монтажа дымохода, проходящего через кровлю

Система стропил, а также паро- и гидроизоляционные прослойки кровли способны оплавляться или воспламеняться при нагревании. Чтобы закрыть компоненты, уязвимые к действию огня, по периметру дыры монтируют защитный короб из брусочка дерева, обработанного антигорючими и антигнилостными составами. Его устанавливают с наружной стороны на одном уровне с обрешеткой. По периметру нужно закрепить изоляционные прослойки. Полотно надрезают крестом и заворачивают внутрь треугольники. Закрепляется материал скобами или крупными гвоздями. Для герметизации места стыка можно обработать специальным составом.

Прохождение трубы через крышу предполагает изоляцию дымохода от температурного воздействия: для этого соответствующие участки надо обшить негорючей прокладкой, например, из базальтовой ваты. Для организации проходки запрещено применять детали, не обладающие термостойкостью.

Монтаж сэндвич-дымохода через стену

При выводе дымовой тубы через стену есть два способа. Первый вариант (на фото слева) — поднять его в помещении ближе к потолку, и там вывести. Второй — сделать вывод на уровне дымового патрубка от котла. В этом случае почти весь дымоход оказывается на улице.

Как можно выводить сэндвич дымоход через стену

Предпочтительнее второй вариант — в нем имеется всего одно колено, а значит, при равных условиях, тяга будет лучше. Также при таком строении меньше шансов на образование сажных пробок.

Если выход дымового патрубка находится не сзади печи, а сверху, схема установки немного меняется — добавляется колено на 90°, далее прямой участок для прохода через стену, а далее также, как и на других схемах.

Сама печь ставится на негорючее основание, негорючим экраном закрывается стена за печкой. Проще всего закрепить на стене лист металла. Крепить можно на керамических изоляторах 2,5-3 см высоты. Между листом металла и стеной будет прослойка воздуха, так что стена будет в безопасности. Второй вариант — подложить под металл теплоизоляционный материал — например, картон из минеральной ваты. Еще вариант — лист асбеста (как на фото).

Подготовка места под установку печи и установленный в стену ППУ с куском трубы

В стене проделывают отверстие. Его размеры определяются СНиПом -расстояние от трубы до негорючих стен должно быть не менее 250 мм со всех сторон, а до горючих — 450 мм. Получается солидная дыра, особенно если говорить о стенах из горючих материалов. Есть один момент, при помощи которого можно уменьшить размеры отверстия под проход сэндвича: сделать размеры по нормам негорючих стен и обшить проем негорючим материалом.

Пример организации прохода сэндвич трубы через стену

Проем может быть круглым или квадратным, лишь бы выдерживались противопожарные нормы. Квадратные отверстия делать и обшивать проще, потому чаще делают их.

Вот так выглядит заделанный листом металла проход трубы через стену

В данное отверстие вставляется проходной узел — короб из негорючего материала. В него заводится сэндвич труба дымохода, фиксируется по центру. Все зазоры закладываются жаростойким утеплителем, дыра с двух сторон закрывается негорючим материалом. Обычно это лист металла.

Со стороны помещения вставляется проходной узел. В данном случае он из минерита, но может быть и металлический

Один важный момент: разрабатывать дымоход надо так, чтобы внутри стены не было стыка двух труб. Все стыки должны быть видимыми и обслуживаемыми.

Далее надо сделать или установить готовый опорный кронштейн, который будет держать весь вес трубы. Конструкция может отличаться в деталях, но основная идея одна — опорная площадка, которая при помощи упоров передает вес на стену.

Самодельная опорная площадка для наружного сэндвич дымохода из уголоков 50*50 мм и 40*40 мм

Сделанная своими руками опорная площадка из перфорированного уголка

Конструкция из П-образного металлического профиля

Подобную конструкцию можно сварить из профильной трубы небольшого сечения 25*25 мм или 25*40 мм.

Как видите, к трубе, которая проходит через стену, подсоединяется тройник. В нижней части находится съемный стакан, в котором скапливается конденсат. Некоторые модели имеют внизу штуцер с небольшим краном. Это еще удобнее — не надо снимать стакан, можно подключить к штуцеру шланг, вывести его в какую-то емкость (он очень токсичен, так что сливать его возле дома не надо) и сливать простым поворотом крана.

Далее туба выводится на требуемый уровень. Так как в данном случае расстояние до конька явно будет больше чем 3 м, можно чтобы высота дымохода была немного ниже конька — не ниже, чем на 10° по отношению к горизонтальной линии, проведенной от уровня конька.

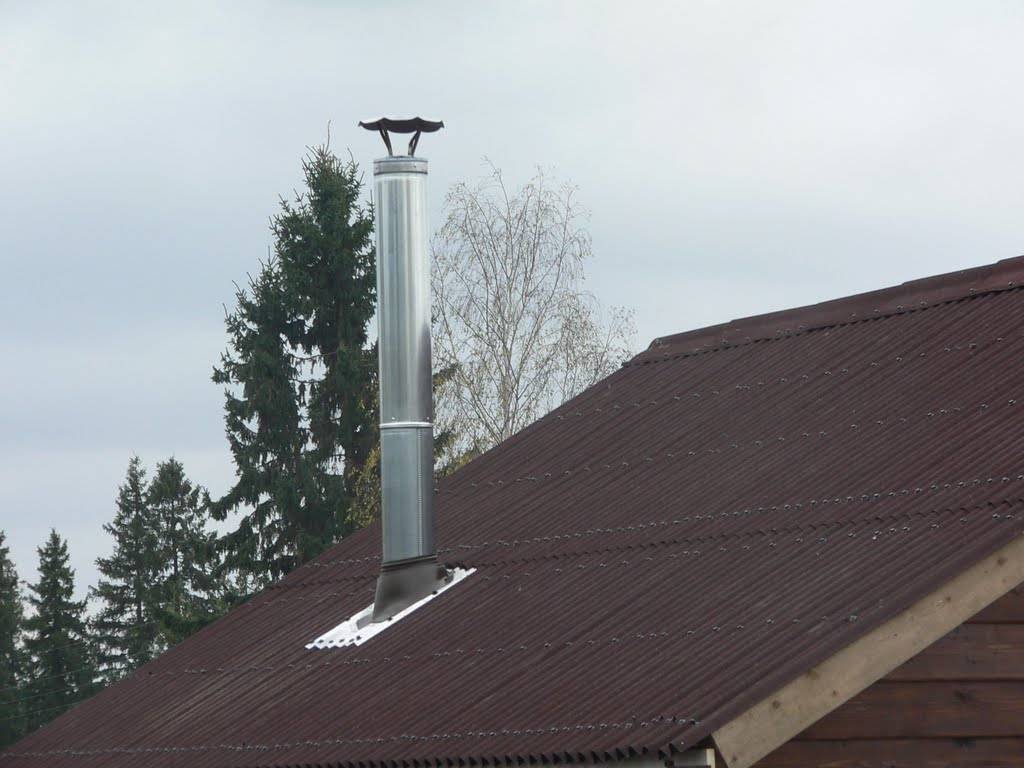

Вывести дымоход желательно выше конька

Но так как данный дом находится в низинке, для обеспечения тяги трубу подняли даже выше конька. К стене она крепилась хомутами из нержавейки, с шагом немногим более метра. На крыше поставлены растяжки из стального прута диаметром 6 мм. Для установки растяжек есть специальные хомуты «с ушками», к которым и крепятся растяжки.

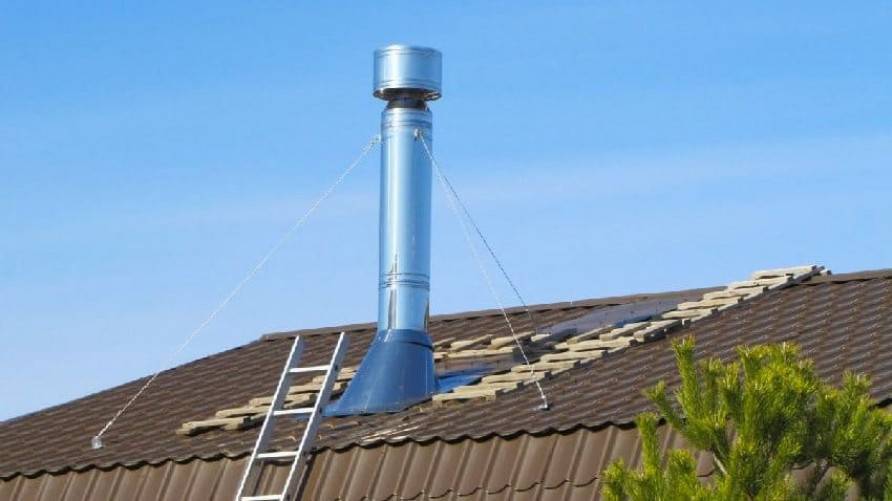

Крепление растяжек к дымоходу из сэндвич туб

Еще один важный момент, про который многие забывают: в месте установки трубы, на крыше надо установить секцию снегозадержателя, иначе, по весне трубу может снести снегом (если труба не выведена в сторону фронтона, как на фото).

Как вывести трубу через крышу

Для организации герметичного примыкания кровли к дымоходу, в этой точке создают внутренний фартук. Для его создания используют нижние планки примыкания. Планки прикладывают к стенкам дымохода, где отмечают ее верхнюю часть. По данной линии болгаркой проделывают штробу. Затем из образовавшейся каемки аккуратно удаляют пыль. Это делают так, чтобы мелкие частички песка и цемента не попали на поверхность гидроизоляции или кровли. В некоторых случаях мелкие песчинки превратятся со временем в абразив, который может серьезно повредить материал кровли.

Нижний фартук начинают устанавливать с нижней стенки, при этом в штробу заводят только одну часть фартука. Аналогично этот элемент крепят по всему периметру дымохода. Отдельные элементы необходимо перекрывать с нахлестом в 15 см. Стыки герметизируются.

Для дымоходов с круглым сечением в строительных магазинах можно приобрести специальные проходные элементы, состоящие из стального листа и колпака-фартука. Их использование позволяет значительно ускорить работы по оборудованию прохода трубы дымохода через кровлю. Купленный или изготовленный фартук следует надежно зафиксировать на крыше. При этом с дымоходом его закрепляют не жестко, так как расширение материала или усадка стропильной системы могут стать причиной повреждения дымохода фартуком (обязательно прочтите: «Проходка кровельная — устройство «).

Проход трубы дымохода через кровлю, детальная видео инструкция:

В месте стыка трубы и фартука устанавливают юбку — стальной хомут, который закрепляют с использованием термостойкой прокладки. Данный подход позволяет существенно улучшить гидроизоляцию кровли в данном месте. По завершению установки фартука, необходимо нанести на все места примыкания элемента и дымохода герметик. Это способствует получению надежного соединения, не дающего протечек.

Высота подъема трубы и место ее прохода в кровле

Дымоход на крыше может быть размещен правильно, только если правильно выбрано место вывода трубы через кровлю. Этот фактор может повлиять на правильное функционирование системы отопления. Для предотвращения ошибок при монтаже необходимо руководствоваться существующими требованиями противопожарной безопасности, а также строительными правилами и нормативами. Основные моменты обустройства:

  1. Дымоходные трубы располагают максимально близко к коньку, самому высокому месту кровли. Обычно расстояние до конька не превышает одного метра.
  2. Расчетная высота дымохода относительно конька крыши составляет не менее полуметра. Это позволяет обеспечить хорошую печную тягу.
  3. Чем сильнее поднята труба дымохода над коньком, тем сильнее будет создаваемая сила тяги. Этот показатель особенно важен для печей и каминов.
  4. Если труба будет располагаться вдалеке от конька, потребуется больший отрезок, чтобы высота подъема дымоотвода над крышей соответствовала расчетным рекомендациям.
  5. Расчет диаметра трубы и высоты подъема необходимо производить согласно рекомендациям производителя теплогенерирующего оборудования. Желательно за ними обратиться к специалисту.
  6. В идеале, дымоход должен состоять из вертикально установленных труб без изгибов. При необходимости допускается монтирование горизонтальных отрезков длиной не более одного метра.
  7. Проход дымохода через крышу нужно разместить на участке между частями силового каркаса кровельной системы так, чтобы не пришлось нарушить целостность ее элементов.

Основная проблема обустройства трубы сквозь крышу кроется в том, что при прохождении дыма или продуктов горения температура конструкции повышается, и это может привести к возгоранию материалов, из которых изготовлены элементы кровли или стропильной системы.
