Особенности использования проходного выключателя
Обычным пользователям и домашним мастерам бывает сложно определить, какой из коммутационных приборов выбрать. Проходные выключатели внешне практически не отличаются от стандартных – эти электроустановочные изделия также позволяют управлять освещением, но схема их подключения абсолютно другая.
Ключевое отличие состоит в том, что обычный выключатель может только замкнуть или разорвать цепь, тогда как проходной обеспечивает направление напряжения с одного контакта на другой – переключение.
Рекомендуем ознакомиться с тонкостями выбора проходного выключателя.
Проходная модель выключателя – удобное коммутационное устройство, позволяющее включать, выключать светильник из нескольких мест. Подобное решение обеспечивает комфорт эксплуатации осветительного оборудования
Использование таких приборов целесообразно в перечисленных ниже ситуациях:
- В коридоре. Схема подключения из двух точек обеспечивает возможность установить одно изделие в начале коридора, а второе – в конце, что позволит исключить необходимость идти по темному коридору после отключения светильника.

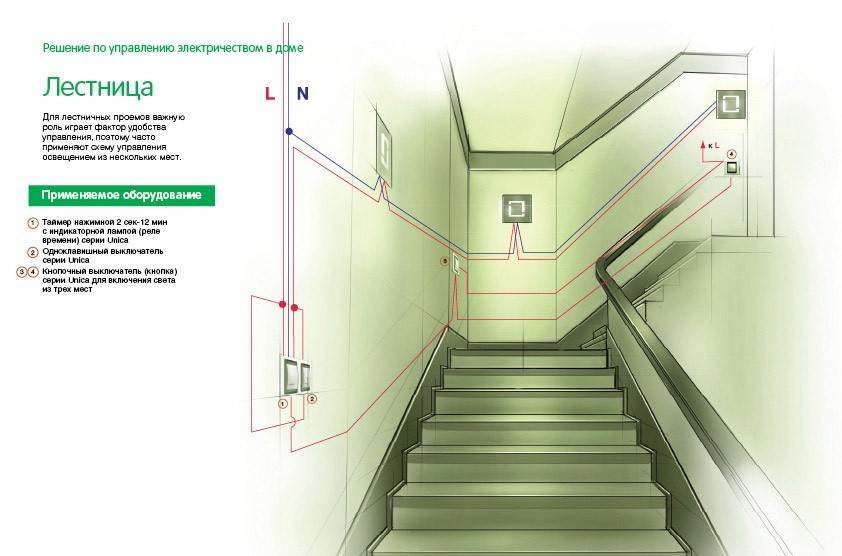

- На лестнице. Это отличное решение для многоквартирных домов, частных коттеджей, имеющих несколько этажей. Расположить такие выключатели можно на всех или нескольких этажах. Пользователь может включить свет на площадке, зайдя в дом, и выключить его перед входом в квартиру на своем этаже.
- В спальне. Принцип действия не отличается от предыдущих ситуаций, позволяет включить свет при входе в комнату, отключить его у изголовья кровати.
Выше приведены основные варианты использования проходных выключателей. На практике устройства могут быть установлены в любых помещениях, включая не только жилые, но и технические, промышленные. Такое решение обеспечивает удобство при управлении светом, позволяет снизить расходы на оплату электроэнергии.
Внешний вид проходного выключателя мало чем отличается от обычного. На его лицевой стороне расположены стрелочки вниз, вверх
Конструкция простого выключателя предполагает наличие одного входа, одного выхода, тогда как у проходного – два выхода. Благодаря этому движение тока может не только прерываться, но и перенаправляться. Хотя опытные электрики способны по внешним признакам определить тип приспособления, многие производители наносят на изделие схему подключения, что упрощает выбор коммутационного устройства.
Убедиться, что вы приобретаете именно одинарный проходной выключатель можно, если внимательно осмотреть клеммы. Их должно быть три. Он, по сути, выполняет опцию переключателя, направляющего напряжение с одного контакта на другой.
Для управления одним световым прибором из разных точек помещения используется минимум два проходных выключателя. Когда изменяется положение клавиши – цепь замыкается, лампочка загорается. При выключении любого из двух переключателей цепь размыкается, светильник гаснет. Таким образом, когда клавиши проходных переключателей находятся в одном положении – свет горит, когда в разном – гаснет.
Конструктивные особенности проходного выключателя позволяют исключить необходимость передвигаться по темному помещению, что снижает травматизм, помогает сэкономить электроэнергию
Используя такой выключатель, легко управлять освещением из трех, четырех, шести точек. Для этого достаточно добавить в существующую схему необходимое количество выключателей.
Маркировка на корпусе переключателя
На части выключателя, где расположены контакты, обычно имеется специальная маркировка с указанием характеристик коммутирующего изделия. Как минимум, это номинальные напряжение и ток, а также степень защищенности по IP и обозначения зажимов для проводов.
При включении света в люминесцентных светильниках в цепи возникает резкий всплеск пускового тока. Если применяются лампочки светодиодные или накаливания, то этот скачок выходит не таким большим.
В противном случае выключатель должен быть рассчитан на подобные высокие нагрузки, иначе есть риск обгорания контактов в его зажимах
Потому-то так важно для люминесцентных электроламп выбирать специальные переключатели
Для установки в спальне или коридоре вполне подойдет переключатель с IP03. Для ванных комнат вторую цифру лучше поднимать до 4 или 5. А если коммутирующее изделие устанавливается на улице, то степень защиты должна быть не ниже IP55.
Читать также: Как определить номинал керамического конденсатора
Контактные зажимы для электропроводов на переключателе могут быть:
- винтовыми с прижимной пластиной и без нее;
- безвинтовыми пружинными.
Первые более надежны, а вторые сильно упрощают выполнения электромонтажа. Причем самый оптимальный вариант – это винтовые зажимы с дополнением в виде прижимной пластины. Они при затягивании не разрушают жилу провода кончиком винта.
Также в маркировке переключателей присутствуют обозначения клемм:
- «N» – для нулевого рабочего проводника.
- «L» – для проводника с фазой.
- «ЗЕМЛЯ» – для нулевого под заземление защитного проводника.
Плюс обычно с помощью «I» и «O» указывается положение клавиши на режимах «ВКЛЮЧЕНО» и «ВЫКЛЮЧЕНО». Еще на корпусе могут присутствовать логотипы производителя и названия изделий.
Как подключить одноклавишный выключатель света
Схема подключения одноклавишного выключателя к лампочке:
Сама схема состоит из одной, двух или нескольких ламп, которые включены параллельно. Также эта схема напоминает схему подключения проходного выключателя.
По сути то, как расположены провода, не имеет особого значения. Они могут располагаться внутри самой стены или быть на поверхности. Выключатель наружного вида в квартире рекомендуется, если недавно был сделан качественный ремонт и отсутствует нужда в разрушении стен и необходимость проводки каналов.
Существует несколько способов монтажа одноклавишного выключателя. Здесь представлен вариант монтажа наружного одноклавишного выключателя.

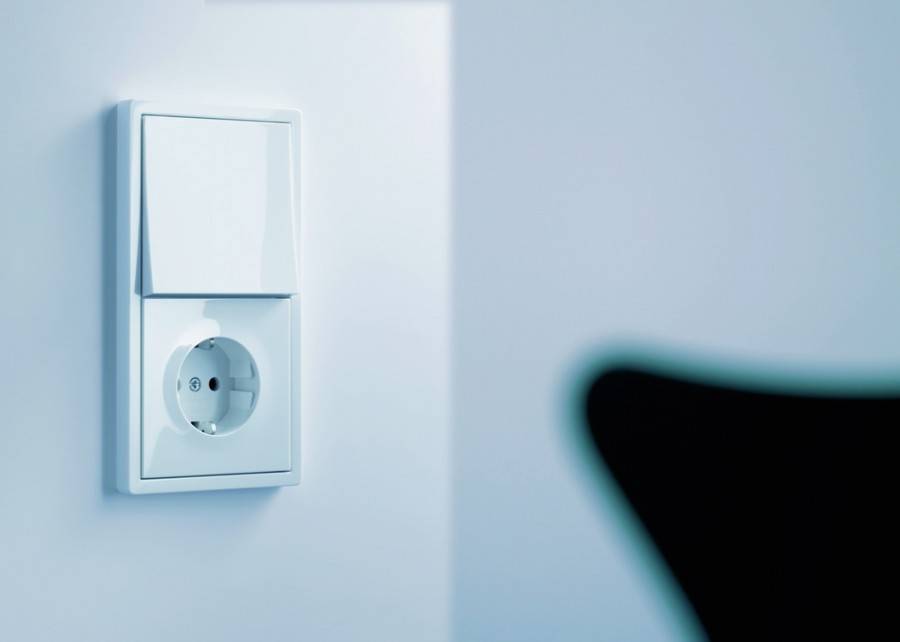

Как правило, под выключателем расположено ещё одно устройство – розетка или —розетка с заземлением—. Учитывая это, кабели этих устройств собирайте в одну гофру.
- Для того, чтобы проверить в кабеле отсутствие напряжения, необходимо использовать индикаторную отвёртку. После проведения всех нужных манипуляций по отключению электроэнергии, самое время начинать установку выключателя.
- Необходимо рукой достать клавишу выключателя.

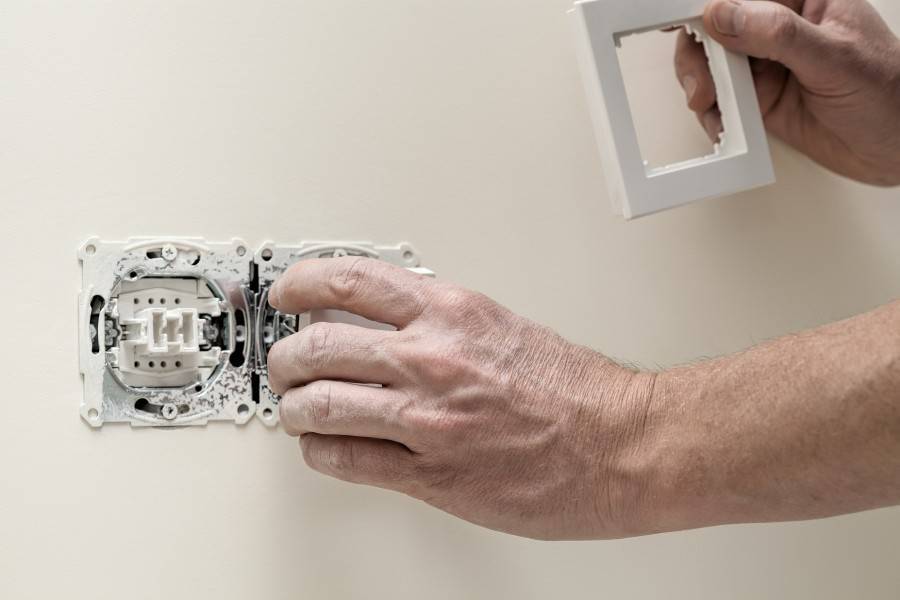

- После этого необходимо снять рабочий механизм замыкания/размыкания электроцепи. У него нет специальных пружин, лапок или держателей. Учитывая это, снимайте его довольно легко.
- Затем надо определиться с тем, где будет монтироваться выключатель. После этого надо поставить на стене точки для установки крепежа. Для этого понадобится взять пустой корпус и приложить его к стене.
- Теперь нужно выровнять по уровню и затем нанести при помощи маркера точки для сверления. После этого при помощи дрели нужно будет сделать отверстия для крепежа. Также можно выбрать и альтернативный метод крепления.
- Теперь с корпуса выключателя нужно снять эластичную заглушку. Она обычно находится сверху. Затем её надо завести в отверстие провода, потом провести в конец гофрированной трубы. Эта труба обычно начинается с потолка.
- Итого должно выйти аккуратное и плотное соединение гофры с корпусом. У него должен быть открытый доступ к проводам для дальнейшей работы.
- Теперь необходимо заняться подключением выключателя. На конце проводов есть материал изоляционного вида (8-10 мм). Его надо зачистить.
- После этого к клемме (маркировка L) нужно подсоединить белый провод. Синий провод присоединяется к другой клемме (маркировка 1).
- Провод, который ведёт к розетке, необходимо проложить в обвод рабочего узла. Затем нужно его вывести в отверстие корпуса снизу. В то же отверстие надо вставить второй конец гофрированной трубы.
- Теперь нужно обратно собрать выключатель. Для этого надо поставить на место лицевую панель, после чего зафиксировать клавишу.
На завершающем этапе нужно произвести тестирование. Для этого требуется запустить подачу электроэнергии и пару раз нажать на клавишу. Если устройство зажглось после включения, всё сделано правильно.
Как подключить проходной выключатель
Руководить освещением возможно не только с одной точки, но и с нескольких. С этой целью в общую систему включают перекрестные выключатели. Их количество зависит от числа мест, с которых хочет управлять светом потребитель.
Подключение на две точки
Как подключить проходной выключатель на две точки? Данный вид схемы выполняется посредством двух проходных механизмов, имеющих по одной клавише и которые способны работать только в паре. При этом в конструкцию каждого с этих механизмов входит по одному входному контакту и по два выходных.

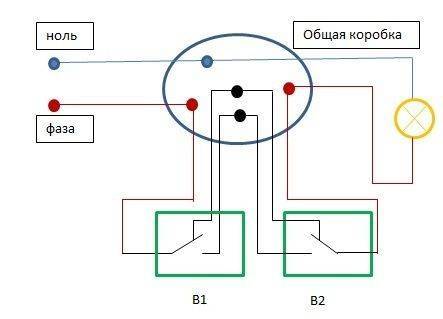

Схема подключения проходного выключателя
Предварительно перед подключением данного приспособления необходимо обесточить сеть и отключить, расположенный в распределительном щитке автоматический выключатель. Далее следует перепроверить отсутствие напряжения в сети. С этой целью применяется индикаторная отвертка.
Для изготовления данной схемы следует обзавестись отвертками разных видов, ножом, рулеткой, бокорезами, перфоратором и уровнем. Для монтажа проходных устройств и прокладывания проводки, необходимо в стенах помещения проделать отверстия и штробы, в соответствии с заранее приготовленным планом по расположению данных приборов.
При этом необходимо соблюдать следующие правила. Так, кабель должен проходить не менее чем на 15 сантиметров от потолка. В этом случае он должен быть не просто вмонтирован в стену, сначала их нужно уложить в специальные лотки. Данный способ установки делает удобным производство ремонта, возникающее в процессе эксплуатации.
Подсоединения переходного выключателя вызывает затруднение тем, что необходимо подсоединить три провода. В данном случае разводка происходит таким образом: два проводника выступают в роли перемычки между обоими приборами, которые размещены в разных местах здания, а третий повод применяется для фазы.
Подключение на три точки
Схема подключения проходного выключателя с заземлением
Как подключить проходной выключатель на три точки? Подсоединение устройства на три точки не сильно различается с вышеописанной. Отличие содержится в существовании третьего прибора, который называется перекрестный выключатель и обладает другой конструкцией. Данный механизм служит как транзитное приспособление и не воздействует на работоспособность двух остальных устройств. При этом он способен соединять и разъединять сеть.
Отличительной особенностью проходного устройства от перекрестного, является количество существующих клемм. У последнего таких клемм 5. Две, из которых, применяются для соединения с одним проходным устройством, остальные две – с другим, последняя клемма является транзитной.
Что такое проходной выключатель
Проходной выключатель координирует работу ламп из нескольких точек.
Конструкция предусматривает не замыкание или размыкание электрической цепи, а переключение на разные рабочие контакты. Когда замыкают 1 клемму, автоматически включается другая. Их, в отличие от обычных клавишных выключателей, не 2, а 3. Если заглянуть изнутри, видны 2 клеммы снизу, одна – сверху.
Похожи по этому признаку двухклавишные переключатели, у которых также 3 контакта. Но у них отсутствует автоматическое замыкание. Есть положение отключения цепи, которого у проходных нет.
Внешне они отличаются значком из 2 вертикальных треугольников на клавише, который ставят некоторые производители
Важно не спутать их с перекидными (реверсивными), у которых треугольники горизонтальные. Последние применяют дополнительно для включения света из более чем 3 мест
Разновидности и отличия
Для использования в разных целях и местах разработаны варианты проходных включателей.
Модели отличаются такими параметрами, как:
- Тип проводки: внешняя или скрытая.
- Исполнение контактных зажимов: винтовые или пружинные.
- Количество клавиш: 1, 2, 3.
- Способ управления: клавишное, сенсорное, пультом.
Проходные выключатели используются в разных целях.
Где используется
Сфера применения широкая. Проходные выключатели используют везде, где требуется на входе включить освещение, на выходе отключить.
Примеры:
- в длинном коридоре, проходной комнате, на лестничном пролете;
- в частных домах с 2 и более этажами;
- для уличного освещения.
В быту их часто монтируют в спальне, чтобы отключить верхний свет, лежа в кровати.
Как работает устройство
Переключатели применяют только в паре. Лампочка зажигается, когда в обоих выключателях замкнуты одинаковые клеммы. Если клавиши на устройствах находятся в разных положениях, напряжение на точки потребления не поступает.
Преимущества проходного выключателя
Управлять освещением можно из любого места. Не приходится возвращаться, чтобы потушить свет, например, в коридоре, на улице. Второе преимущество – экономия электричества. Освещение не работает без надобности, т.к. есть возможность включить его на входе и отключить на выходе.
Проходные выключатели экономят электричество.
Недостатки использования проходного выключателя
Из положения клавиш непонятно, включено освещение или отключено, нет электричества или перегорела лампочка. Второй недостаток – более сложная схема подключения, больший расход кабеля.
Принцип работы и отличие от обычного выключателя
От обычного коммутационного прибора проходной переключатель отличается только наличием специфичной контактной группы – с перекидными контактами. Если обычный выключатель может только замыкать или размыкать электрическую цепь, то проходной может поочередно подключаться то к одной, то к другой линии. Поэтому он фактически является переключателем.
Отличие маршевого переключателя от обычного выключателя освещения.
В продаже доступны маршевые приборы в одноклавишном и двухклавишном исполнении. В первом случае схема проходного выключателя стандартна – одна клавиша управляет одной контактной группой. Во втором – две клавиши независимо управляют каждая своей системой контактов. То есть, в одном корпусе помещены два прибора, не связанные друг с другом ни электрически, ни механически.
Использование проходного прибора в качестве обычного.
При изучении работы перекидной контактной системы напрашивается вывод, что проходной переключатель можно использовать в качестве обычного – задействовав лишь два контакта (один подвижный и один неподвижный). Для этого надо подключиться только к двум клеммам. Такое включение можно использовать, если под рукой нет обычного включателя. Но специально делать установку перекидного прибора вместо стандартного нерационально – его стоимость выше.
Может возникнуть необходимость сделать проходной аппарат самостоятельно. Самый простой вариант – заменить его двухклавишым выключателем.
Проходной прибор из двухклавишного с раздельным управлением.
Из схемы видно, что из такого аппарата легко организовать перекидную контактную группу. Но есть существенный недостаток: манипулировать надо двумя клавишами, и придется их устанавливать в противоположное друг другу положение. Это неудобно и может привести к путанице. Одновременное включение или выключение к аварии не приведет – контакты будут просто дублировать друг друга. Но и желаемого эффекта это не принесет.
У некоторых двухклавишных аппаратов две контактные группы не объединены.
Двухклавишный коммутационный аппарат с раздельными контактами.
В этом варианте можно попробовать развернуть одну из контактных пар на 180 градусов (если это позволяет конструкция выключателя). После этого останется только соединить клавиши механическим способом, чтобы можно было манипулировать контактами одновременно (например, посредством клея). Получится полноценный проходной переключатель.
Перестановка контактной пары.
Проходной прибор из двухклавишного с объединенным управлением.
Можно соорудить переходной самодельный выключатель и из обычного двухклавишника с объединенными входами, но это потребует серьезной переделки контактной группы – обрезки, перестановки и т.д. Проще купить штатный аппарат или воспользоваться переключателем для производственного применения (кнопкой с фиксацией положения или тумблером), пожертвовав эстетикой.
Рекомендуем к прочтению: Устройство и принцип работы проходного выключателя
Схема подключения проходного выключателя: принцип работы и варианты установки выключателя особого типа
Классическая схема подключения выключателей предусматривает один выключатель на один потребитель – лампу, люстру, вентилятор. Однако не всегда эта схема удобна и рациональна. Бывают случаи, когда необходимо обеспечить возможность включения или выключения питания одного и того же потребителя из разных мест.
Для этих целей применяют проходные выключатели, о которых в статье пойдет речь – приведены фото и иллюстрации, рассказано о сфере их применения, конструктивных особенностях и правилах монтажа.
- Сфера применения проходных выключателей
- Схема подключения проходного выключателя
- Порядок монтажа
- Фото подключения проходного выключателя
Сфера применения проходных выключателей
Проходные выключатели на две или более точек имеет смысл применять в следующих случаях:
- На лестничных площадках, для обеспечения возможности при спуске по лестнице включить освещение, а спустившись, выключить, и проделать то же самое при подъеме.
- В сквозных коридорах зданий, чтобы сэкономить электроэнергию и в одном конце коридора включить освещение, а в другом – выключить.
- Для управления освещением возле зданий. Если у крыльца дома стоит фонарь, можно, подойдя к дому, включить его, зайти и изнутри помещения выключить. Это очень удобно, поскольку, включив дома освещение, не нужно выходить на улицу и отключать фонарь.
- В проходных помещениях любого размера. В некоторых случаях, чтобы пройти через одну комнату в другую, человек включает при входе свет, после чего проходит через нее. Свет остается гореть, а это неэкономно. Значительно проще оборудовать помещение проходным выключателем.
- Возле кроватей. Вот еще одна ситуация – перед сном, войдя в комнату, хозяин включил свет, лег в кровать и зажег бра, после чего спокойно, не вставая с кровати, отключил верхнее освещение. Удобно и просто.
Схема подключения проходного выключателя
Для обеспечения переключения питания из двух мест, понадобится два одинарных проходных выключателя, распределительная коробка и трехжильный провод, поскольку для такого типа выключателя предусмотрен один контакт на входе и два на выходе.
Через распределительную коробку на потребитель заводится ноль, а фаза также через коробку заводится на вход первого выключателя. Оба выхода подсоединяются ко второму выключателю, также на выходы. Вход второго выключателя через распределительную коробку подсоединяется к потребителю.
При управлении двумя группами ламп или люстр, с любым количеством потребителей, нужны проходные выключатели на две клавиши. У них четыре выхода и два входа. Подключение его осуществляется аналогично одноклавишному, только увеличивается число проводов.
Для питания нескольких потребителей, ноль от источника питания через коробку заводится на каждый из них, а второй контакт, также через распределительную коробку, подводится от входа второго выключателя, а если групп две, то от одного из входов. На вторую группу питание подается так – ноль так же, как и на первую, а второй провод – от второго выключателя, второго входного контакта.
Порядок монтажа
Для монтажа вышеописанной схемы понадобятся плоскогубцы, перфоратор, болгарка либо молоток с зубилом в зависимости от стены, отвертка-индикатор, шлицевая и крестовая отвертки, нож, рулетка и уровень для контроля вертикальности штробы, алебастр либо цементный раствор.
После подготовки штроб питание снимается во избежание поражения электрическим током. Далее, в распределительную коробку заводят провода со щитка, и при помощи алебастра крепят ее в нише. Провода располагают и фиксируют в штробах, затем подключают по указанной выше схеме выключатели. Провод на выключатель из коробки заводится снизу, так что штроба должна проходить ниже него на 5-10 см.
Сначала провода из коробки ведут на выключатели и потребитель, затем выключатели соединяются между собой. Важный момент – не перепутать провода, на выходах выключателей идут два провода перекрестного подключения, на вход первого – фаза, вход второго соединяется с потребителем.
После подсоединения проводки, на коробку ставится заглушка, собираются выключатели, подается питание и осуществляется проверка работоспособности схемы. Если все в порядке, можно замазывать штробы.
голоса
Рейтинг статьи
Устройство выключателей различного типа
По своему предназначению — включать и выключать электрический прибор, выключатели любого типа отвечают требованиям. Но они различаются между собой по конструкции.
Клавишный
Конструкция, которую чаще всего можно встретить. Как работает выключатель света клавишный? В одном положении контакты замкнуты и свет включен, в другом – разомкнуты и освещение выключено. Клавишный выключатель подразделяется на: одноклавишный, двухклавишный и трехклавишный .
Клавишный выключатель
С течением времени устройство выключателя клавишного типа, практически, не изменилось, за исключением декора пластиковой поверхности. За ней находится действующая подвижная панель, управляющая контактной группой. Все это собрано на несущей конструкции.
Кнопочный
Как видно из названия, этот вид выключателя основан на кнопке. Существует два варианта такого прибора:
Кнопочный выключатель
- С фиксацией. Работает подобно клавишному. При первом нажатии кнопка фиксируется в положении включено. При втором – отжимается в отключенное положение. Применяется для светильников, встраиваясь в них.
- Без фиксации. При нажатии контакты замыкаются, при отпускании – размыкаются. Могут использоваться для электрических звонков и для схем с импульсными реле. Предназначен для вертикальной плоскости.
Шнуровой или веревочный
Такой светильник вы наверняка видели не раз. Этот выключатель веревочного типа, (выключение-выключение от шнурка) бывает встроенным в настенные светильники, а бывает идет отдельным прибором, предназначенным для освещения всей комнаты или ее части. Управляется методом дерганья за шнурок.
Веревочный или шнуровой выключатель
Как работает выключатель света шнуровой? Механизм такого светильника сложнее, чем его принцип действия. Алгоритм прост – каждая манипуляция веревкой изменяет состояние контактов на противоположное:
- потяните за шнур первый раз — и свет включится;
- потяните второй раз чтобы его выключить;
- третий раз снова произойдет включение и так далее.
Он работает по механизму замыкание-размыкание контактной группы. Такой выключатель с определенной степенью допущения можно назвать механической реализацией импульсного реле.

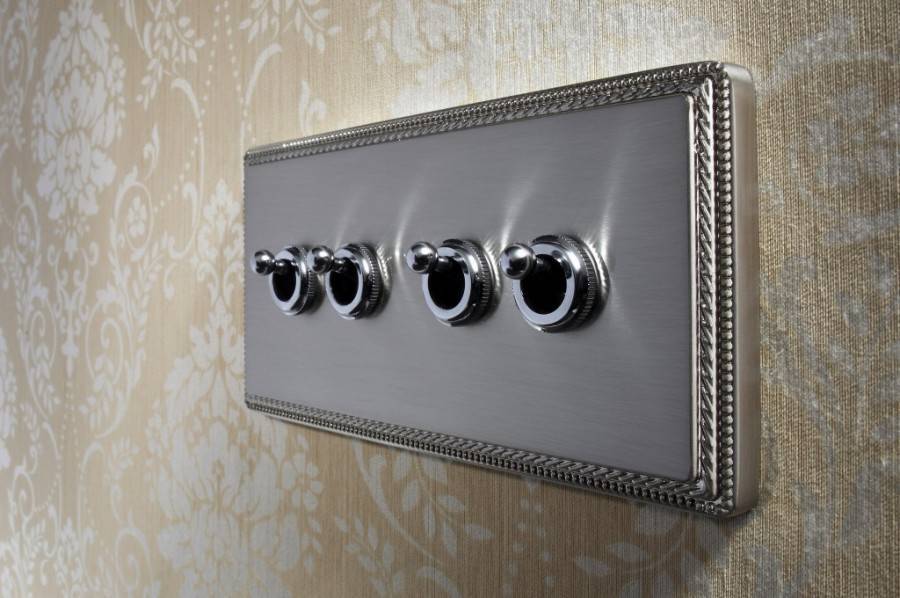

Поворотный
В наши дни, это довольно редкий экземпляр. Поворотные выключатели замыкают и размыкают контакты при повороте рукоятки. В настоящем применяются редко, поскольку не очень удобны в пользовании, разве, что ради декора.
Поворотный выключатель
Но есть и современные выключатели, которые можно отнести к этой категории. Они совмещены с диммерами — это такие регуляторы яркости. Чтобы выключить свет, нужно повернуть рукоятку в сторону минимальной яркости и довернуть до фиксации. Чтобы выключить свет — поверните ручку в противоположном направлении.
Акустический
Выключатель с реакцией на звук. Внутри встроен микрофон, который улавливает звук и преобразовывает его в электрический сигнал, тот, в свою очередь усиливается, фильтруется, сравнивается с установленным порогом.
Акустический выключатель
Акустический выключатель будет незаменимой вещью в доме или квартире, где проживает человек с нарушениями двигательных функций или слабовидящий. Если уровень звука превышен, формируется команда на включение или отключение нагрузки. Однако есть вероятность посторонних шумовых эффектов, от которых возможны несанкционированные срабатывания.
Сенсорный
Это новшество среди включателей характеризуется тем, что для включения освещения достаточно дотронуться до панели не прикладывая усилия для нажатия. Больше всего такие включатели подходят для системы «Умный дом», ведь помимо включения света, к этому выключателю можно встроить дополнительные функции. В обычных же домах этот выключатель служит для эстетики и оформления помещений в стиле Хай-Тек.
Сенсорный выключатель
