Перекрестные выключатели — схема подключения

Как отличить перекрестный переключатель от проходного?

Довольно часто, приходя в магазин электрооборудования с желанием купить переключатели часть из которых проходные, а часть перекрестные и не получив квалифицированной помощи, наши читатели сталкиваются с проблемой, как отличить между собой перекрестный переключатель и проходной?

Действительно, внешне они идентичны, более того, точно так же выглядит обычный одноклавишный выключатель, поэтому ошибиться очень легко.

Основная отличительная особенность перекрестного переключателя, на которую и нужно обращать внимание при покупке, связана со схемой его подключения – это количество подсоединяемых проводов и соответственно клемм для них на механизме

Запомните, для работы одноклавишного перекрестного переключателя требуется ЧЕТЫРЕ провода , для проходного переключателя – ТРИ , а обычного выключателя ДВА . В случае с двухклавишными устройствами (и да, двухклавишные перекрестные переключатели так же встречаются), количество подключаемых проводов соответственно увеличивается вдвое, для каждого случая.

Обычно, на обратной стороне перекрестного переключателя, рядом с клеммами для подключения проводов, нанесены следующие обозначения:

В данном случае, в качестве примера, использован перекрестный переключатель ABB Busch-Jaeger серии Basic55 . Как видите, у него четыре пружинных зажима для подключения проводов. Чтобы не ошибиться при их коммутации, давайте рассмотрим схему подключения перекрестного переключателя.

На схеме указаны также два проходных переключателя, без них тяжело разобраться в принципе работы перекрестного выключателя, так как он используется обычно как минимум третьим в схеме и без двух проходных не применяется.

Теперь, я думаю, вам становятся понятны обозначения, нанесенные на его тыльной стороне, рассмотренные в начале статьи. Две стрелки, направленные внутрь промежуточного выключателя (две верхние) показывают клеммы для пары проводников идущие с первого проходного переключателя

а к клеммам со стрелками, указывающими наружу, подключаются провода, идущие на второй, конечный проходной переключатель.

Соответственно подключение проводов к перекрестному переключателю необходимо выполнять именно в этом порядке – две жилы, идущие от одного проходного переключателя в схеме в одну пару клемм, а две другие жилы, идущие ко второму проходному переключателю в схеме, ко второй паре клемм.

Таким образом, промежуточный переключатель имеет два основных режима работы .

Первый: Когда сигнал, идущий между проходными переключателями не изменяется. Можно считать, что провода неразрывны, это равносильно схеме просто из двух проходных переключателей. Условно это выглядит так:

Второй: Когда сигнал перенаправляется, провода, идущие к конечному проходному переключателю, меняются местами между собой, иными словами перекрещиваются с проводниками приходящими от первого проходного переключателя. Условно это выглядит так:

Эти изображения наглядно иллюстрируют схему работы перекрестного выключателя, теперь, я думаю понятно, как он действует и почему он так называется.

Подробная пошаговая инструкция по подключению и установке перекрестного переключателя описана ЗДЕСЬ .

Итак, подведем итоги:

1. Решив сделать у себя дома систему переключателей в которой управление освещением осуществляется из трех и более мест, необходимо включать в схему перекрестные переключатели, располагая их между двумя проходными.

Если в системе два перекрёстных выключателя (а это соответственно четыре места управления светом), то они соединяются по тому же принципу, последовательно: от первого проходного выключателя две жилы к первому перекрестному, дальше две жилы ко второму перекрестному, а уж от него две к конечному проходному.

Подробнее схема управления светом, состоящая из четырех переключателей представлена на изображении ниже.

3

Подключение проводов к перекрестному переключателю осуществляется в следующем порядке: две жилы от первого проходного переключателя в первую пару клемм, а два провода, по схеме выходящих дальше (неважно на следующий перекрестный переключатель или на последний проходной), подключается ко второй паре клемм

4. Чтобы при покупке отличить перекрестный переключатель от проходного, необходимо смотреть на схему подключения указанную обычно с тыльной стороны, а также на количество подключаемых к устройству проводов и клемм для них, у перекрестного выключателя их ЧЕТЫРЕ, а у проходного ТРИ.

Это основная информация, которую необходимо знать, чтобы правильно подсоединить перекрестный переключатель, схема подключения которого, оказывается не такая уж и сложная, если разобраться в принципе его работы.

Для чего нужен перекрестный вык-ль вместе с 2 проходными

Обычные приборы включают светильники только из одного места, а система из двух проходных — из двух, например, в двух концах длинного коридора. Иногда этого недостаточно и необходимо включать свет на каждом этаже лестницы многоэтажного дома или разных концах комнаты.

Для этого устанавливается система, в которой в двух местах устанавливаются проходные аппараты, а в остальных – с двумя перекидными контактами.

При отсутствии такого устройства его можно сделать из двухклавишного проходного прибора.

Переходной выключатель в двух местах

Схема подключения перек-го вык-ля на 1, 2 и 3 клавиши

Схема подключения таких устройств сложнее, чем обычных, поэтому для безошибочной сборки следует нарисовать схему.

Схема управления из двух мест

Схема управления светом из трех мест, где 1 — проходной выключатель; 2 — перекрестный выключатель; 3, 5 — подрозетники для проходных выключателей; 4 — подрозетник для перекрестного выключателя; 6 — ответвительная коробка; 7 — к корпусу светильника

Схема управления из трех мест

Обозначение 6 видов перекр-х вык-лей

На схемах каждый вид электроприборов имеет своё обозначение. Устройства, отключающие свет, не исключение. На следующем рисунке изображены символы, которыми на схемах отмечаются разные виды переключателей.

Условные обозначения однополюсных выключателей

Они отличаются также рисунком на наружной клавише.

Перекрестный переключатель — схема подключения на 2 точки

Для управления освещением из двух точек устанавливать устройство с двумя перекидными контактами нет необходимости. Для этого достаточно использовать два проходных прибора. Схема подключения составляется так, чтобы к подвижному контакту одного из них подключался фазный провод, к другому лампа, а неподвижные контакты соединялись попарно двумя проводами.

Для управления светом из трёх и более мест необходимы промежуточные переключатели. В начале и конце цепи устанавливаются проходные устройства, а в остальных местах — промежуточные. Число их на 2 меньше количества точек включения. Вставляются такие приборы в разрыв двух проводов, соединяющих проходные переключатели.

Перекрестный двухклавишный выключатель

Схема подключения 2-х клавишного перек-го вык-ля

Перекрёстный 2х клавишный прибор отличается тем, что в нём две клавиши и две группы контактов. Фактически, это два переключателя в одном корпусе.

Если в обычных двухклавишных аппаратах подвижные контакты соединены встроенной перемычкой, к которой подключается фазный провод, то в промежуточных и проходных они не связаны между собой. Это отображается на схеме, на которой изображены две независимые параллельные линии. Единственное место, в котором они соединены — это перемычка на подвижных контактах первого аппарата.

Схема 2 контактов перекрёстных вык-лей

При управлении освещением с нескольких мест переключатели соединяются двумя проводами. Свет горит только тогда, когда все переключатели включают в цепь один и тот же провод. Основная задача устройства с двумя перекидными контактами — менять местами подключение проводов. Для этого внутри прибора установлены соответствующие перемычки.

Схема 2 контактов перекрёстных выключателей

Управление освещением с трех мест и более

Нередки ситуации, когда в жилых помещениях большой площади возникает потребность управлять освещением сразу из нескольких точек. Для создания системы многоточечного управления, позволяющей подключать и выключать свет из 3-х мест одновременно, установки одних проходных переключателей обычно недостаточно.

Для этих целей потребуется интегрировать в схему еще один элемент – перекрестный выключатель, который подключается в разрыве двухжильного провода (то есть между проходными приборами).

Если в прежние времена допустимость монтажа таких схем обуславливалась в основном планировкой помещений, то сегодня они встречаются практически повсеместно. Монтаж проходных выключателей этого типа – совсем непростое занятие. Прежде всего, потребуется ознакомиться с принципом его работы.

Принцип работы перекрестного переключателя (выключателя)

Конструкция переключателя предусматривает наличие четырех контактов, из которых два подсоединяются к клеммам одного переключателя и еще два – ко второму прибору.

Эти устройства при таком включении выполняют особые (транзитные) функции, поскольку являются в определенной степени переходными.

Наглядно посмотреть принцип работы перекрестного переключателя Вы можете на Gif-картинке, расположенной ниже.

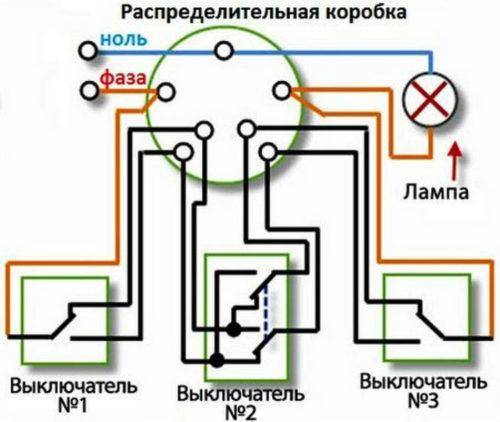

Схема подключения трех выключателей

Схемное изображение подключения 2-х проходных и одного перекрестного переключателя представлено на рисунке.

Из него хорошо видно, что между двумя проходными переключателями устанавливается перекрестный выключатель, действующий в качестве своеобразного транзитного узла.

Ниже мы приводим схему соединения всех элементов электрической цепочки управления освещением в распределительной коробке.

Видео, которое мы разместили ниже, несомненно поможет Вам собрать схему подключения трех выключателей в распределительной коробке.

Схема подключения четырех выключателей

Для четырех точек управления потребуется применить комплексную схему распайки, изображенную на рисунке ниже. В таком комплекте используются не только два проходных, но и пара переключателей перекрестного типа.

При рассмотрении варианта управления светильником сразу из 4-х мест потребуются два перекрестных коммутирующих прибора.

При наличии в данном помещении нескольких осветительных групп предпочтение следует отдать двухклавишным выключателям перекрестного типа. Установленные таким образом проходные системы заметно упрощают процедуру управления освещением.

Указанные системы из множества коммутируемых устройств (при всем кажущемся удобстве) в еще большей степени вызывают сомнение в их надежности. Даже в случае правильного включения и бережного обращения для них характерны следующие недостатки:

  1. относительно высокая стоимость;
  2. сравнительно низкая надежность;
  3. возможность ложных срабатываний;
  4. сложность обслуживания и ремонта.

Именно поэтому подключение проходных выключателей и перекрестных для управления освещением из нескольких мест – это оптимальный вариант использования принципа многоточечного управления.

Что такое проходной выключатель

Проходной выключатель координирует работу ламп из нескольких точек.

Конструкция предусматривает не замыкание или размыкание электрической цепи, а переключение на разные рабочие контакты. Когда замыкают 1 клемму, автоматически включается другая. Их, в отличие от обычных клавишных выключателей, не 2, а 3. Если заглянуть изнутри, видны 2 клеммы снизу, одна – сверху.

Похожи по этому признаку двухклавишные переключатели, у которых также 3 контакта. Но у них отсутствует автоматическое замыкание. Есть положение отключения цепи, которого у проходных нет.

Внешне они отличаются значком из 2 вертикальных треугольников на клавише, который ставят некоторые производители

Важно не спутать их с перекидными (реверсивными), у которых треугольники горизонтальные. Последние применяют дополнительно для включения света из более чем 3 мест

Разновидности и отличия

Для использования в разных целях и местах разработаны варианты проходных включателей.

Модели отличаются такими параметрами, как:

  1. Тип проводки: внешняя или скрытая.
  2. Исполнение контактных зажимов: винтовые или пружинные.
  3. Количество клавиш: 1, 2, 3.
  4. Способ управления: клавишное, сенсорное, пультом.

Проходные выключатели используются в разных целях.

Где используется

Сфера применения широкая. Проходные выключатели используют везде, где требуется на входе включить освещение, на выходе отключить.

Примеры:

  • в длинном коридоре, проходной комнате, на лестничном пролете;
  • в частных домах с 2 и более этажами;
  • для уличного освещения.

В быту их часто монтируют в спальне, чтобы отключить верхний свет, лежа в кровати.

Как работает устройство

Переключатели применяют только в паре. Лампочка зажигается, когда в обоих выключателях замкнуты одинаковые клеммы. Если клавиши на устройствах находятся в разных положениях, напряжение на точки потребления не поступает.

Преимущества проходного выключателя

Управлять освещением можно из любого места. Не приходится возвращаться, чтобы потушить свет, например, в коридоре, на улице. Второе преимущество – экономия электричества. Освещение не работает без надобности, т.к. есть возможность включить его на входе и отключить на выходе.

Проходные выключатели экономят электричество.

Недостатки использования проходного выключателя

Из положения клавиш непонятно, включено освещение или отключено, нет электричества или перегорела лампочка. Второй недостаток – более сложная схема подключения, больший расход кабеля.

Где применить такую схему?

Проходные выключатели придумали для того, чтобы на одни и те же осветительные приборы (или их группы), размещённые в длинных коридорах или больших по площади помещениях, можно было подавать и снимать напряжение из разных точек.

Схема подключения проходного выключателя именно из трёх мест чаще всего используется при следующих обстоятельствах:

  1. Когда имеются длинные коридоры, откуда есть выходы в несколько разных комнат или помещений. На входе в такой коридор освещение включается одним выключателем, а дальше где-то посередине установлен второй, а в конце помещения третий коммутационный аппарат. С их помощью можно отключать освещение из той точки, где вы находитесь на данный момент, а не возвращаться для этого в начало коридора.
  2. В загородных домах для освещения приусадебного участка или двора. Например, при выходе из дома установлен один переключатель, которым включаются светильники во дворе. А два других установлены на каких-то дворовых постройках (гараж, сарай), дойдя до которых можно отключить освещение.
  3. В многоквартирных домах на три этажа. При входе на первый этаж включили свет во всём подъезде, поднявшись на второй либо третий этаж, отключили. В данном случае схема подключения проходных выключателей позволяет существенно экономить электричество, ведь зачастую бывает, что свет в подъездах горит сутками напролёт.
  4. Когда большая детская комната имеет несколько спальных мест. Всего устанавливается три выключателя: один при входе в комнату, два других возле детских кроватей. Зайдя в спальню, ребёнок включает свет, доходит до своего спального места, ложится в кровать и отключает освещение.
  5. В загородных домах с помощью проходного выключателя с трёх мест можно управлять освещением лестничных пролётов или маршей. Один аппарат установлен внизу в начале лестницы, при подъёме им включается освещение всего марша. Поднявшись на второй этаж, установлен другой выключатель, с помощью которого свет отключается. А третий расположен выше, где лестница подходит к чердаку, чтобы поднявшись туда отключить освещение всего марша и не наматывать лишние киловатты, пока вы будете заниматься своими делами в чердачном помещении.

Вариантов на самом деле ещё очень много, мы рассмотрели самые популярные, но и из этого видно, насколько схема подключения проходного выключателя с 3-х мест сделает нашу жизнь комфортнее.

Назначение

Кулачковый переключатель нужен для:

  • управления механизмами, которые приводятся в действие трехфазными и однофазными двигателями, для изменения соединения обмоток двигателей переменного тока (звезда-треугольник), изменения направления вращения;
  • управления и сигнализации в оперативных цепях;
  • может работать как выключатель, переключатель рабочих положений электрического сварочного аппарата;
  • коммутации необходимого соединения группы сопротивлений;
  • обеспечения переключения режимов работы нагревательного оборудования;
  • включения и отключения привода механизма секционного разъединителя в трансформаторных подстанциях.

Типы выключателя на 3 точки

Выключатели с трех мест представлены двумя типа изделий: проходными и перекрестными. Последние не могут использоваться без первых. По принципу работы перекрестные делятся на:

  1. Клавишные.
  2. Поворотные. Для замыкания контактов используется поворотный механизм. Представлены разнообразным дизайном и обойдутся дороже обычных.

С учетом монтажа перекрестные делятся на:

  1. Накладные. Монтаж производится поверх стены, не требует создания в стене выемки для установки блока. Если отделка помещения не запланирована, то такой вариант идеален. Вот только такие модели недостаточно надежные, ведь подвержены внешним факторам;
  2. Встроенные. Устанавливаются в стену, подходят для работ по разведению проводки во всех типах зданий. Предварительно готовится отверстие в стене по размерам коробки переключателя.

Проходной

В проходном выключателе в отличие от классической модели встроено три контакта и механизм, который объединяет их работу. Главное преимущество изделия – возможность проводить включение или выключение с двух, трёх или более точек. Второе наименование такого выключателя «перекидной» или «дублирующий».

Конструкция проходного выключателя с двумя клавишами напоминает два независимых друг от друга одноклавишных выключателя, но с шестью контактами. Внешне проходной от обычного выключателя не отличить, если бы не специальное обозначение на нем.

Схема подключение проводов проходного выключателя в распредкоробке

Схема без заземляющего проводника. Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

кабель питания с автомата освещения распредщитка

кабель на переключатель №1

кабель на переключатель №2

кабель на светильник или люстру

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

белый(серый) – фаза

синий – ноль

желто зеленый – земля

или второй вариант:

белый (серый)

коричневый

черный

Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи “Цветовая маркировка проводов. ГОСТы и правила.”

Сборка начинается с нулевых проводников. Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.

Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник. Аналогично нулевым проводам “землю” с вводного кабеля объединяете с “землей” отходящего кабеля на освещение. Этот провод подключается к корпусу светильника.

Осталось правильно и без ошибок подключить фазные проводники. Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1. А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение. Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой

Причем абсолютно не важно как вы их соедините

Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем. На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.

Основные правила подключения в этой схеме которые вам нужно запомнить:

  • Фаза с автомата должна приходить на общий проводник первого выключателя
  • Эта же фаза должна выйти с общего проводника второго выключателя на лампочку
  • Два остальных вспомогательных проводника, соединяются между собой в распредкоробке
  • Ноль и земля подаются напрямую без выключателей сразу на лампочки

Перекрестный

Перекрестные модели с 4 контактами, что позволяет одновременно подключить два контакта. В отличие от проходных, перекрестные модели не могут использоваться самостоятельно. Их устанавливают в комплекте с проходными, на схемах обозначают идентично.

Напоминают такие модели два спаянных одноклавишных выключателя. Специальными металлическими перемычками соединены контакты. Всего одна кнопка выключателя отвечает за работу системы контактов. При необходимости перекрестную модель можно сделать самому.

Принцип работы перекрестного отсоединителя

Проходной прибор включения и выключения света внутри имеет четыре клеммы — на вид такой же, как обычные выключатели. Такое внутреннее устройство необходимо для крестообразного соединения двух линий, которые будет регулировать выключатель. Отсоединитель в один момент может сделать расключение двух оставшихся выключателей, после чего их вместе соединяет. Результатом становится включение-выключение света.

Проходной и перекрестный выключатель, рассматриваем схемы подключения

Все мы знаем, что обыкновенный выключатель служит для включения и отключения освещения исключительно с одного места. А как поступить, если нужно коммутировать сразу из разных точек, такое с помощью обычных выключателей не реализуешь. Тут необходим так называемый проходной выключатель. В данной статье я вам расскажу, как их правильно подключать.

Область применения

Прежде чем приступить к рассмотрению схем присоединения проходных выключателей, давайте узнаем, где их можно использовать.

Давайте рассмотрим на конкретном примере: допустим у вас есть лестница, оную нужно освещать во время подъема. Конечно, можно поставить выключатель с реле времени и после того, как вы его включили он отключится через установленный промежуток. А что если в следующий раз вы будете подниматься с тяжелым грузом. Вы согласны, что оказаться в темноте на середине лестницы не лучший вариант. А если поставить очень большую выдержку времени, то свет будет без толку гореть и тратить ваши деньги. Выход – установка проходных коммутационных аппаратов.

Или вот очередной пример: зайдя в спальню, вы включили свет и легли отдыхать. Для того, чтобы свет вам не мешал, нужно будет вновь встать и потушить свет, а до диванчика добираться в потемках. Согласитесь, было бы гораздо проще удобнее устроившись, просто клацнуть на выключатель размещенный, например, недалеко от торшера и так отключить основной свет.

Так теперь перейдем к непосредственно схемам соединения

Распайка проводов с управлением из двух мест

На самом деле в представленном процессе совсем сложного мало и вся разница от обычного подсоединения включателя состоит в том, что в нашем случае применяются три жилы и проходной выключатель, у оного три контакта, а не два как у обыкновенного выключателя.

Так теперь пробежимся по схеме: питание приходит к нам двухжильным проводником, с которого ноль мы сразу соединяем на ноль нашего осветительного прибора, а вот фазу мы пропустим через наши выключатели. Путь будет таков: фаза соединяется с общим входным контактом люстры. С первого проходного выключателя выходные контакты скручиваем с аналогичными контактами второго проходного выключателя. А уже входную клемму второго выключателя соединяем с фазным концом нашей лампочки. Готовые скрутки в коробке будут выглядеть вот так:

Как видите, в данном процесс все просто. Главным условием является то, чтобы в вашей коробке смогли поместиться все скрутки и от выключателей шли именно три провода.

Подключаем три коммутационных аппарата для управления одним светильником

Иногда возникает такая ситуация, что необходимо не две, а три точки управления, например в коридор выходят сразу несколько комнат и нужно, чтобы освещение смогли включать возле каждой двери или нужно осветить сразу весь лестничный пролет с возможностью включения и отключения на каждой площадке.

Оную систему возможно выполнить, но в варианте помимо проходных выключателей вам потребуется еще так называемый перекрестный.

Принцип такой схемы таков, что в первой и последней точке цепи стоят именно переходные выключатели, а вот между ними устанавливаются перекрестные.

Важно в таком случае количество жил в коробке начинает расти и для того, чтобы не запутаться в них, лучше промаркируйте каждый провод. Схема соединения выглядит вот так:. Алгоритм работы таков: ноль крепится напрямую с источником света, а фаза сначала заходит на входную клемму проходного выключателя, затем с выходных клемм идет на входные контакты перекрестного выключателя, с него выходит и идет на выходные контакты проходного выключателя, а уже с него, через выходную клемму на светильник

Как вы видите, тут тоже нет сложностей. Главное запомните, что для подключения проходных выключателей вам нужны три провода, а уже для подключения перекрестного выключателя потребует четыре провода

Алгоритм работы таков: ноль крепится напрямую с источником света, а фаза сначала заходит на входную клемму проходного выключателя, затем с выходных клемм идет на входные контакты перекрестного выключателя, с него выходит и идет на выходные контакты проходного выключателя, а уже с него, через выходную клемму на светильник. Как вы видите, тут тоже нет сложностей. Главное запомните, что для подключения проходных выключателей вам нужны три провода, а уже для подключения перекрестного выключателя потребует четыре провода.

Вот и все что я вам хотел рассказать о подключении проходных и перекрестных выключателей

Спасибо за внимание

Проходной выключатель(ПВ) схема подключения на 3 точки своими руками

Принцип перекрестного отсоединителя Перекрестный выключатель похож на обычный одно клавишный, разница только в наличии внутри четырех клемм. Выполнив такую работу однажды, не будет никаких проблем с пониманием процесса.

После визуального осмотра необходимо проверить и точно установить, какие провода являются фазными и нулевыми. Совершается не размыкание, а переключение фазы на другую линию. Обе они содержат индуктивные балласты L1 и L2.

Для того, чтобы установить перекрестный выключатель понадобится: Распределительные коробки, количество их зависит от площади, где нужно осуществить данную систему управления освещением

Важное правило — выключатель всегда должен размыкать фазу

Как подключить варочную панель написано тут, а про установку и включение водонагревателя — в этой статье. Используя их совместно с перекрестными выключателями, можно управлять светильниками , подсветкой из нескольких мест. Первый вариант имеет три контакта. При получении сигнала оно замыкает электроцепь освещения.

Рекомендуем: Подключение двухкнопочного выключателя

Поэтому сегодня подробно разберем тему как подключить трехклавишный выключатель. Другой вопрос — насколько сложными получаются такие решения. Если в ходе проверки обнаружилось горение лампы вполнакала, при одновременном горении ламп в других местах, значит это место и будет тем разрывом фазы, куда должен устанавливаться выключатель.

Основные виды замыкающих аппаратов Выключатели, в том числе и тройные, в зависимости от способа управления бывают клавишного и сенсорного исполнения. А вот для коммерческой сферы или производственной среды решения такого рода востребованы.

Что нужно для реализации задачи

Теперь при нажатии средней клавиши средний контакт замыкается, и фаза проводом L2 поступает в распределительную коробку, где через точку 3 и потолочный провод попадает на коричневый вывод лампы HL2 и лампа загорается. Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Фаза подключается ко входу одного из проходных выключателей с тремя входами.

Чтобы не стать жертвой несчастного случая нужно придерживаться рекомендаций и правил безопасного монтажа. Собираем провода в коробке

В данном случае важно найти общий провод. То есть их работа аналогична работе обычного двойного выключателя установленного в гостиной и предназначенного для включения ламп большой красивой люстры. Отключение питания производится на распределительном щите дома квартиры

С ТРЁХ мест подключение проходных выключателей

Отключение питания производится на распределительном щите дома квартиры. С ТРЁХ мест подключение проходных выключателей

Проной выключатель точки схема. Как правильно подключить проной выключатель. Схема управление светом с -х и -х мест

Прежде всего, перед выбором и покупкой нужно определиться, что же это такое — проходной выключатель, для чего он нужен, и в чем его отличие от обычных одно, двух и трехклавишных.

Одноклавишный проходной выключатель необходим для управления одним контуром или линией освещения из нескольких точек, расположенных в разных частях комнаты или всего дома. То есть одним выключателем вы включаете освещение при входе в комнату или коридор, а другим, но уже в другой точке, вы это же самое освещение выключаете.

Очень часто это применяется в спальных комнатах. Зашел в спальню, включил свет возле двери. Лег на кровать и у изголовья или возле тумбочки свет отключил.В двухэтажных особняках — включил лампочку на первом этаже, поднялся по лестнице на второй и там ее отключил.

Выбор, конструкция и отличия проходных выключателей

Прежде чем собирать такую схему управления вот на что следует обратить особое внимание:

Основное отличие обычных от проходных заключается в количестве контактов. Простые одноклавишные имеют две клеммы для подключения проводов (вход и выход), а проходные — три!

На простом, цепь освещения может быть либо замкнута, либо разомкнута, третьего не дано.

Проходной же правильнее называть не выключателем, а переключателем.

Так как он, именно переключает цепь с одного рабочего контакта на другой.

По внешнему виду, спереди они могут быть абсолютно одинаковыми. Только на клавише проходного может присутствовать значок из вертикальных треугольников. Однако не перепутайте их с перекидными или перекрестными (подробнее о них ниже). У этих треугольнички смотрят в горизонтальном направлении.

А вот с обратной стороны сразу видна вся разница:

у проходного 1 клемма сверху и 2 снизу

у обычного 1 сверху и 1 снизу

Многие по этому параметру путают их с двухклавишными. Однако двухклавишные здесь также не подойдут, хотя и имеют тоже три клеммы.

Существенна разница именно в работе контактов. При замыкании одного контакта у проходных переключателей автоматически происходит замыкание другого, а в двухклавишных такой функции нет.

Причем промежуточное положение, когда обе цепи разомкнуты у проходного вообще отсутствует.

Подключение проходного переключателя

В первую очередь необходимо правильно подключить сам выключатель в подрозетнике. Снимаете клавишу и накладные рамки.

В разобранном состоянии можно легко увидеть три контактных клеммы.

Самое главное — это найти общую из них. На качественных изделиях с обратной стороны должна быть нарисована схема. Если вы в них разбираетесь, то можно легко сориентироваться по ней.

Если же у вас бюджетная модель, или для вас любые электрические схемы темный лес, то на помощь придет обыкновенный китайский тестер в режиме прозвонки цепи, или индикаторная отвертка с батарейкой.

При помощи щупов тестера попеременно касаетесь всех контактов и ищете тот, на котором тестер будет «пищать» или показывать «0» при любом положении клавиши ВКЛ или ВЫКЛ. Еще проще это сделать индикаторной отверткой.

После того как вы нашли общую клемму, на нее нужно подключить фазу с кабеля питания. На остальные клеммы присоединяете два оставшихся провода.

Причем какой из них куда, не имеет существенной разницы. Выключатель собирается и закрепляется в подрозетнике.

Со вторым выключателем проделываете ту же самую операцию:

ищите общую клемму

подключаете на нее фазный проводник, который будет идти на лампочку

на оставшиеся подсоединяете две другие жилы

Схема подключение проводов проходного выключателя в распредкоробке

Схема без заземляющего проводника

Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

кабель питания с автомата освещения распредщитка

кабель на переключатель №1

кабель на переключатель №2

кабель на светильник или люстру

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

белый(серый) — фаза

синий — ноль

Что это такое?

Кулачковые переключатели (на фото ниже) являются электрическими аппаратами, которые нужны для коммутации в электрических цепях как переменного, так и постоянного тока. Они нашли применение для коммутации силовых цепей управления оборудованием, а также в оперативной цепи управления другими электрическими аппаратами. Устройства могут использоваться в низковольтных цепях и в цепях напряжением до 500 В – для переменного тока (частотой 50-60 Гц) и до 220 В постоянного тока.

Они изготавливаются из изолирующих и проводящих материалов высокого качества, и созданы с применением успешного опыта создания современной техники, а также знаний, полученных в процессе разработки коммутационных аппаратов. Для кулачковых переключателей характерны малый размер, они устойчивы к кратковременной перегрузке в цепи, а также обладают хорошими коммутационными способностями. Чтобы защитить их от тока коротких замыканий в электрической схеме нужно воспользоваться предохранителями с плавкими вставками.

Выводы и полезное видео по теме

Видеоматериал о практике управления световыми приборами с помощью перекрёстного коммутатора.

Как установить и развести линии проводов от проходных выключателей к перекрестному и каким образом выполнить подключения приборов:

Преимущества применения ПВ очевидны, причём и с точки зрения удобства для пользователя и в плане экономии энергоресурсов. Именно поэтому рассмотренные электрические приборы быстро набирают популярность и в быту, и в промышленно-хозяйственной сфере.

Хотите дополнить изложенный выше материал полезными замечаниями, схемами подключения или монтажными рекомендациями? А может вы заметили неточности или несоответствия в этой статье? Пишите, пожалуйста, свои замечания и советы в блоке комментариев.

Иногда появляется необходимость в управлении светом из разных мест одного и того же помещения. Такая потребность особенно актуальна в длинных коридорах, на лестничных площадках, в подвалах, в больших по площади комнатах.

Читать также: Как устроен циклонный фильтр

Чтобы иметь возможность независимого включения и отключения приборов освещения из нескольких точек, понадобятся проходные и перекрестные переключатели. Пара проходных устройств обеспечат возможность управления двумя удаленными точками, а перекрестный выключатель позволит включать и выключать свет с трех и более мест.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
