Прокладка водопровода в земле: виды труб, технология, методы утепления и стоимость за метр

Выбор подходящих труб для водопровода

Прежде чем приступать к сооружению водопровода в частном домостроении своими руками, необходимо выбрать качественные трубы, которые могут отличаться не только длиной и сечением, а и материалом, используемым для их изготовления:

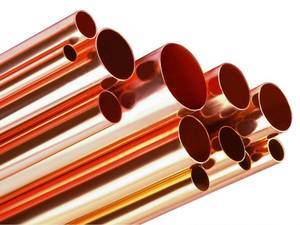

Медное изделие трубопрокатной промышленности считается самым дорогим сегментом, представленным на строительном рынке. Медная труба не подвержена коррозии, не боится ультрафиолета, равнодушна к микроорганизмам, выдерживает высокие показатели давления и не боится перепадов температур. Лучшего изделия для трубопровода найти невозможно.

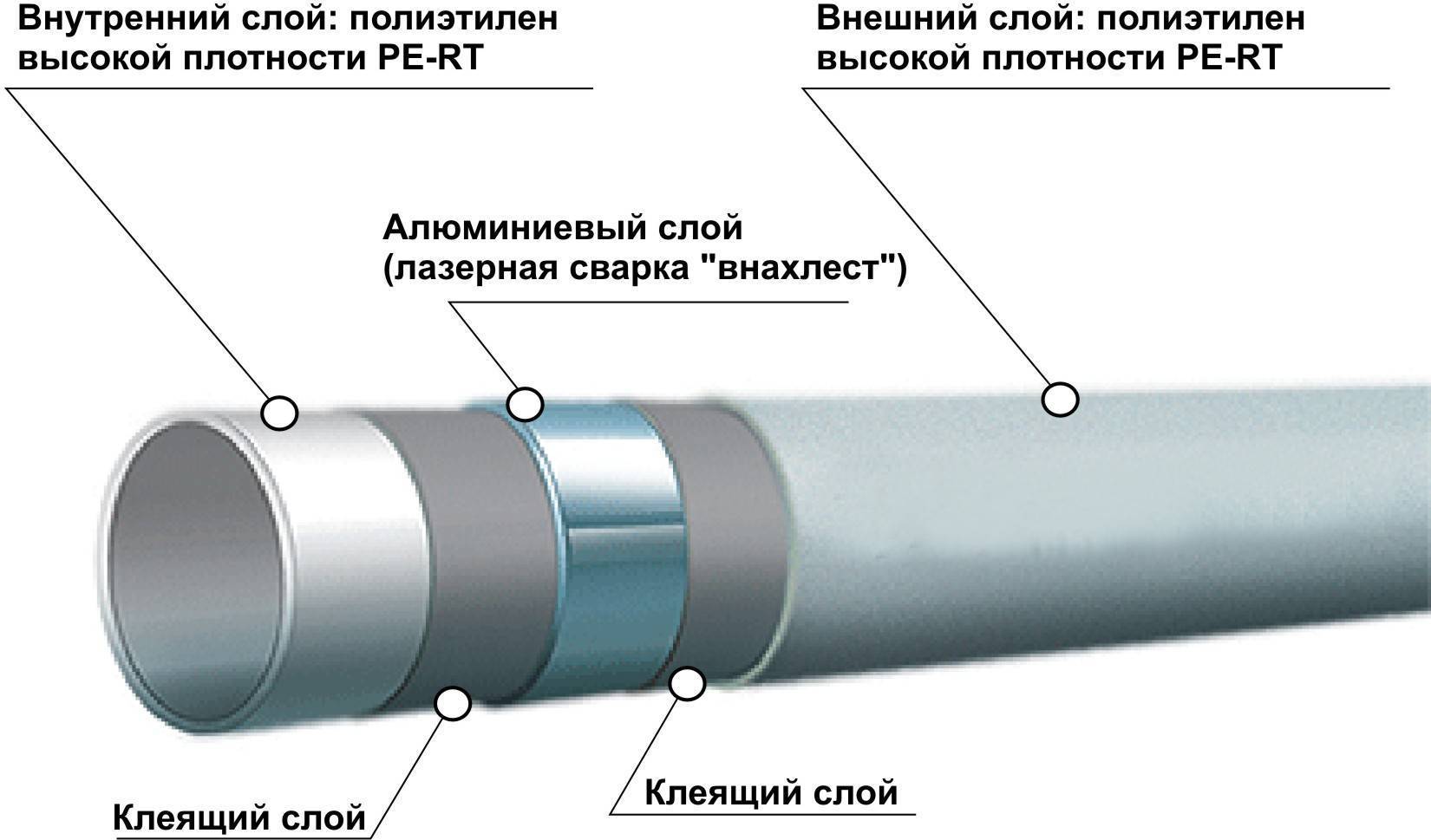

Металлопластиковый водопровод является хорошей альтернативой медному аналогу. Труба из алюминия, защищённая как снаружи, так и внутри пластиком, помимо того, что имеет привлекательный внешний вид не подвержена скоплению на стенках накипи или других осадков, содержащихся в воде.
Стандартная труба из стали – изделие, которое использовалось не одно десятилетие для обустройства водопровода в многоэтажках и частных домостроениях времён СССР. Она имеет длительный эксплуатационный ресурс, обладает большим запасом прочности, но при этом боится ржавчины. Также монтаж таких изделий требует определённых познаний и инструментов.
Продукция из полипропилена набирает всё большей популярности для сооружения холодного водопровода в частных домах. Такое изделие не боится коррозии, имеет длительный срок службы и сравнительно невысокую стоимость. Однако для соединения отдельных элементов трубопровода понадобится специальный паяльник.

Как подобрать сечение труб для внутридомового трубопровода

Не меньшую роль в сооружение автономного водопровода имеет и диаметр используемых труб. В первую очередь трубопровод с маленьким сечением приведёт к турбулизации водных потоков и как следствие передвижению воды с характерным шумом.

Водные ресурсы должны двигаться по трубам с максимальной скоростью не более 2-м/с. Также сечение изделий трубопрокатной промышленности зависит от длины водопровода:

для труб системы подачи воды общей длиной до 30-м используется трубопровод диаметром 2,5 см;
если общая протяжённость трубопровода превышает 30-м длину, сечение труб увеличивается до 3,2 см;
в случае с очень маленьким трубопроводом, длина которого не превышает 10-м, подойдут трубы сечением в 2 см.

Качество работы трубопровода подачи воды зависит от правильности подбора диаметров патрубков коллекторной системы для определения которых, существуют несложные расчёты.

В среднем запорная арматура на коллекторе способна пропускать до 6 л воды в минуту. Из этого можно определить количество потребителей в доме, которые могут использоваться одновременно

Также необходимо уделить внимание подводящей трубе коллектора:

Трубы сечением 2,5 см способны пропускать до 30 л/мин.
Изделие диаметром 3,2 см обладает пропускной способностью 50 л/мин.
В свою очередь, трубопровод сечением 3,8 см беспрепятственно пропустит 75 л/мин.

Если в частном доме обитает большая семья, то даже при небольшом количестве точек забора воды они часто могут работать одновременно. Поэтому проектируя разводку водопровода, нужно исходить из суммарных показателей одновременного потребления водных ресурсов за 1 минуту.

Если же наоборот, в большом доме проживает небольшое семейство из трёх-четырёх человек, а точек водозабора много: стиральная и посудомоечная машина, ванная, душ и другие потребители воды, то все расчёты выполняются по другому алгоритму. В такой ситуации суммарное потребление водных ресурсов уменьшается на 25–40%.

Прокладка трубопроводов канализации из полиэтиленовых труб высокой плотности диаметром 110 мм

ЛОКАЛЬНАЯ РЕСУРСНАЯ ВЕДОМОСТЬ ГЭСН 16-04-001-02

Наименование	Единица измерения
Прокладка трубопроводов канализации из полиэтиленовых труб высокой плотности диаметром: 110 мм	100 м трубопровода
Состав работ
01. Прокладка трубопровода из готовых узлов с заделкой раструбов уплотнительными кольцами. 02. Установка и заделка креплений. 03. Установка задвижек. 04. Испытание трубопровода.

ЗНАЧЕНИЯ РАСЦЕНКИ

Расценка не содержит накладных расходов и сметной прибыли, соответственно указаны прямые затраты работы на период 2000 года

(цены Московской области), которые рассчитаны опираясь на нормативы2009 года . Для дальнейших расчётов, данную стоимость необходимо умножать на индекс перехода в текущие цены.

Вы можете перейти на страницу расценки, которая рассчитана на основе нормативов редакции 2014 года с дополнениями 1

Для определения состава и расхода материалов, машин и трудозатрат применялись ГЭСН-2001

ТРУДОЗАТРАТЫ

№	Наименование	Ед. Изм.	Трудозатраты
1	Затраты труда рабочих-строителей Разряд 4,2	чел.-ч	61,6
2	Затраты труда машинистов (справочно, входит в стоимость ЭМ)	чел.-ч	0,05
Итого по трудозатратам рабочих	чел.-ч	61,6
Оплата труда рабочих = 61,6 x 9,91	Руб.	610,46
Оплата труда машинистов = 0,91 (для начисления накладных и прибыли)	Руб.	0,91

ЭКСПЛУАТАЦИЯ МАШИН И МЕХАНИЗМОВ

№	Шифр	Наименование	Ед. Изм.	Расход	Ст-сть ед.Руб.	ВсегоРуб.
1	020129	Краны башенные при работе на других видах строительства 8 т	маш.-ч	0,03	86,4	2,59
2	021141	Краны на автомобильном ходу при работе на других видах строительства 10 т	маш.-ч	0,02	111,99	2,24
3	400001	Автомобили бортовые, грузоподъемность до 5 т	маш.-ч	0,02	87,17	1,74
Итого	Руб.	6,58

РАСХОД МАТЕРИАЛОВ

№	Шифр	Наименование	Ед. Изм.	Расход	Ст-сть ед.Руб.	ВсегоРуб.
1	101-2449	Кольца резиновые для чугунных напорных труб диаметром 50-300 мм	кг	4	24,41	97,64
2	101-2576	Болты с гайками и шайбами для санитарно-технических работ диаметром 16 мм	т	0,00266	14830	39,45
3	301-9240	Крепления	кг	0,00
4	302-9120	Задвижки	шт.	0,00
5	411-0001	Вода	м3	1,57	2,44	3,83
6	302-9661	Трубопроводы канализации из полиэтиленовых труб высокой плотности с гильзами, диаметром 100 мм	м	99,8	0,00
Итого	Руб.	140,92

ИТОГО ПО РЕСУРСАМ: 147,49 Руб.

ВСЕГО ПО РАСЦЕНКЕ: 757,95 Руб.

Посмотрите стоимость этого норматива в текущих ценах открыть страницу

Сравните значение расценки со значением ФЕР 16-04-001-02

Для составления сметы, расценка требует индексации перехода в текущие цены.Расценка составлена по нормативам ГЭСН-2001 редакции 2009 года

в ценах2000 года .Для определения промежуточных и итоговых значений расценки использовалась программа DefSmeta

Смета на строительство дома, на ремонт и отделку квартир — программа DefSmetaАренда программы В программе предусмотрен помощник, который превратит составление сметы в игру.

Установка трубы меньшего размера внутри старой

Это самый простой и дешёвый безтраншейный способ прокладки. Обычно подобную работу производят при вышедшей из строя водопроводной магистрали. Внутри старой ржавой трубы протягивают новую, полиэтиленовую. Гладкие стенки пластика проходимость водопотока не ухудшают.

Полиэтиленовые изделия невосприимчивы к большим перепадам температур, не подвержены процессу коррозии. Они лёгкие, удобные при монтаже, недорогие. Срок их службы нередко превосходит срок чугунных труб

Они пластичны, легко гнутся, что немаловажно при использовании новой технологии

Бестраншейная прокладка труб с помощью лебёдки состоит в следующем:

Вышедший из строя кусок водопровода разрывают в двух местах.
В одной из самых удобных точек жёстко устанавливается лебёдка.
В трубу на всю длину ремонтируемой плети заталкивается трос.
С помощью лебёдки и специального ерша магистраль зачищается от засоров и отложений.
Затем, используя тот же трос, лебёдкой затягивают полиэтиленовую плеть нужного размера.
К пластиковой трубе прикрепляются фланцы и устанавливаются задвижки. Можно подавать воду.

Для магистралей, где вода поступает самотёком (дренажные каналы, отводы влаги от чего-либо), протяжка труб осуществляется из одной точки. Труба собирается из коротких кусков с помощью резьбового соединения или спайки и по мере сборки проталкивается внутрь старой магистрали.

Подходящие трубы для прокладки в земле

Маркировка труб для питьевой воды Традиционно для этих целей используются стальные сварные или бесшовные изделия, желательно с оцинковкой, защищающей от ржавчины. Однако сейчас их потеснили полипропиленовые и пластиковые варианты, например, «ПНД PN10». У них множество достоинств:

устойчивость к коррозии и перепадам температур;
повышенное рабочее давление – до десяти атмосфер;
простота монтажа – полиэтиленовые трубы легко сгибать.

Немаловажный плюс – бюджетная цена. Этот фактор делает стоимость прокладки водопровода из пропиленовых труб в земле за погонный метр ниже, по сравнению со стальными.

Прокладка труб из тепловых сетей

Сегодня тепловые сети проложены в полном соответствии с требованиями СНиП. Довольно сложная технологическая часть прокладки тепловых сетей делает стоимость прокладки трубопровода достаточно высокой

Обращаем ваше внимание, что работа квалифицированных специалистов оплачивается должным образом, т.е. дорого

Использование специального оборудования уменьшает количество помех при прокладке трубопроводов рабочим и, следовательно. Тем не менее, это не влияет на уровень отсрочки платежей и даже увеличивается. Однако прокладка труб просто необходима, поскольку здание без коммуникаций уступает и разрушается в течение определенного времени.

Бестраншейная прокладка трубопроводов в настоящее время очень актуальна. Благодаря ему поставляются как сельские дома, так и городские здания

Обратите внимание, что стоимость прокладки трубопровода рассчитывается на основе оценочных данных. Общая сумма обычно сообщается заранее

Технология сооружения подземного водопровода

Работы по прокладке любых труб водоснабжения ведутся одним из двух способов: с рытьем траншеи или без нее. Выбор метода зависит от многих факторов: наличия старых коммуникаций, состава просадочного грунта, расположения водонасыщенного слоя. Чтобы не наделать ошибок при установке магистрали своими руками, стоит предварительно уточнить все моменты у специалистов.

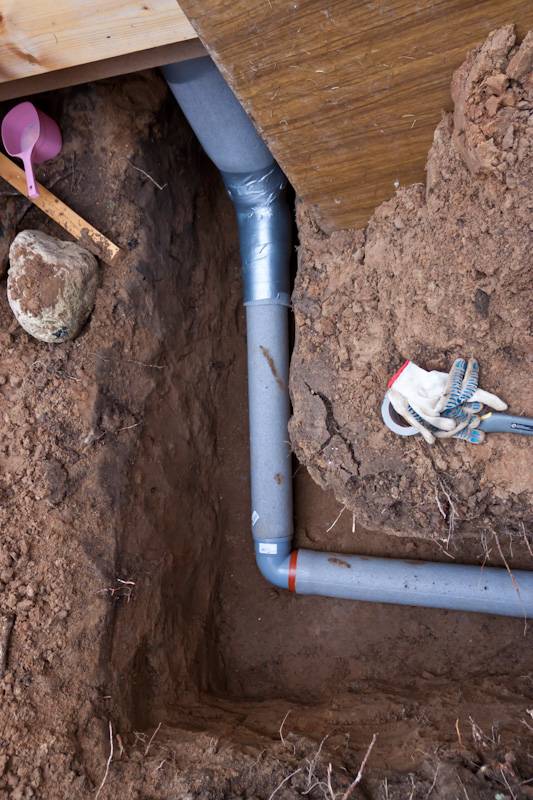

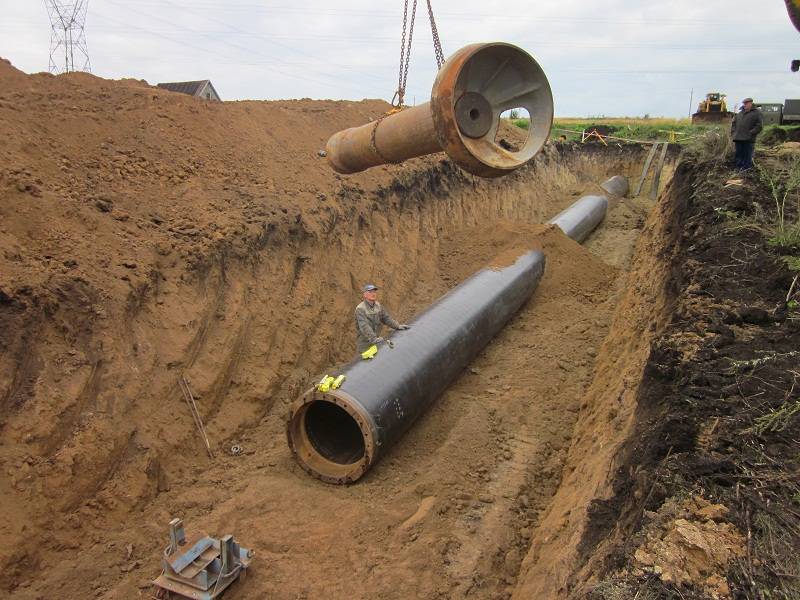

Траншейный способ

Если было решено погрузить водопроводную магистраль в предварительно выкопанную траншею, действуют по следующей технологии:

Копается длинная канава глубиной от полутора метров и больше – в зависимости от климата. Ширина – 50 см.
Стенки и дно колеи уплотняются. Поскольку вода будет идти под напором, в отличие от канализации, делать уклон не обязательно.
Засыпается амортизирующая песчано-гравийная подушка примерно на 15 см.
Проводится утепление труб, затем они укладываются на подушку и сочленяются фитингами.
Соединительные узлы покрываются утеплителем.
К концам магистрали подсоединяются выходы для подключения к насосу, если участок оборудован скважиной или к центральной сети, а также к домашней разводке.
Ров засыпается песком, а сверху – землей.

Бестраншейный вариант

Стоимость подобного типа установки выше, но она имеет определенные преимущества. Не нужно изменять ландшафт участка, временные затраты будут меньше.

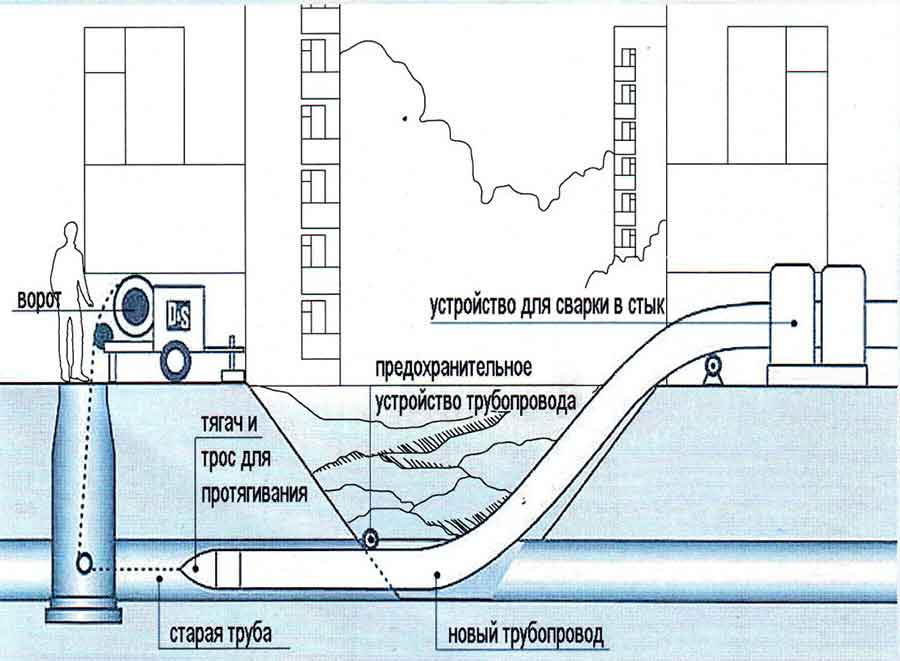

Схема релайнинга трубопровода

Бестраншейный вариант прокладки водопровода имеет три разновидности:

Релайнинг. Внутреннее пространство старых труб заполняют новыми из полиэтилена.
Реновация. Предполагается одновременный демонтаж старых коммуникаций и замена их новыми. Выполняется в тех случаях, когда бывшие в употреблении трубы недостаточного сечения.
Горизонтально направленное бурение. ГНБ осуществляется при диаметрах больше 150 миллиметров. Способ предполагает прокол почвы, не повреждая верхний слой.

Технология прокладки полного водопровода из ПНД-трубы горизонтальным бурением в земле требует использования спецтехники – гидравлического домкрата. Два котлована выкапываются по обеим сторонам объекта, под которым будет проводиться коммуникация. Домкрат размещается с одной из сторон. Он горизонтально забивает сквозь слой почвы трубу, на которую надевается стальной наконечник. После прокладки магистраль подключается к тем же системам, что и в траншейном варианте.

Стоимость работ за метр

Цены на прокладку водопровода зависят от выбранной технологии и от сечения трубы — чем оно больше, тем дороже выйдут работы.

Цена за погонный метр прокладки водопровода в земле:

Вид установки	Примерная стоимость (в рублях)
Релайтинг	От 1000
Реновация	От 1500
Горизонтально направленное бурение	От 1500
Траншейный	От 500

К удорожанию приведет сложность участка, срочность исполнения заказа и дополнительные услуги, например, утепление.

Выбор труб ПНД

Для осуществления правильного выбора стоит обратить внимание на внешний вид изделия

Материал низкого качества отличается:

Темным цветом;
Отсутствием маркировки;
Химическим запахом;
Неоднородной структурой;
Неправильной формой.

Добросовестный производитель не станет продавать достойный и качественный материал по низкой цене. Поэтому низкая ценовая категория продукции является поводом насторожиться, даже в том случае, если внешний вид материала соответствует всем характеристикам.

Для монтажа подземного водопровода используют два типа полиэтилена:

ПНД ПЭ PROSAFE. Такой материал имеет в наличии дополнительную минеральную оболочку, которая выполняет защитные функции.

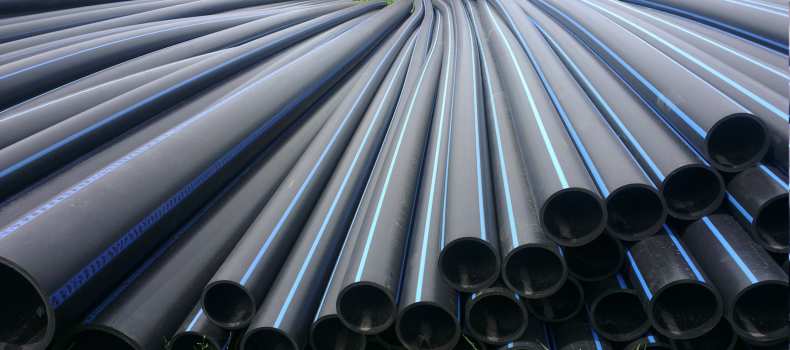

ПНД ПЭ 100. Трубы имеют чёрный цвет и продольную синюю полосу.

Оба материала изготавливают согласно ГОСТ 18599-2001.

Отличия от других технологий бестраншейной прокладки

Прокладка футляра методом ГНБ имеет сильное сходство с другими технологиями – щитовой проходкой, шнековым бурением, микротоннелированием, проколом. Кардинальное отличие заключается в промывке скважины бентонитовым раствором.

Бентонитовый раствор выполняет следующие функции:

Во время бурения или расширения скважины на высокой скорости выбрасывается через сопла инструмента и режет породу
Снижает трение и охлаждает буровую головку, уменьшает налипание грунта на инструмент
Закрепляет грунт на стенках скважины и предохраняет от обрушения
Играет роль смазки при протяжке трубопровода в скважину
Выносит размельченную породу наружу

Состав бентонитового раствора зависит от типа грунта, считается одним из ключевых факторов успешного бурения.

Прокладка футляра из стальных или полимерных труб по технологии ГНБ позволяет изменять траекторию в горизонтальной или вертикальной плоскости, огибая на пути природные и искусственные препятствия.

К преимуществам ГНБ относятся высокие темпы работ, возможность бурения в сложных гидрогеологических условиях, точное соблюдение расчетной траектории.

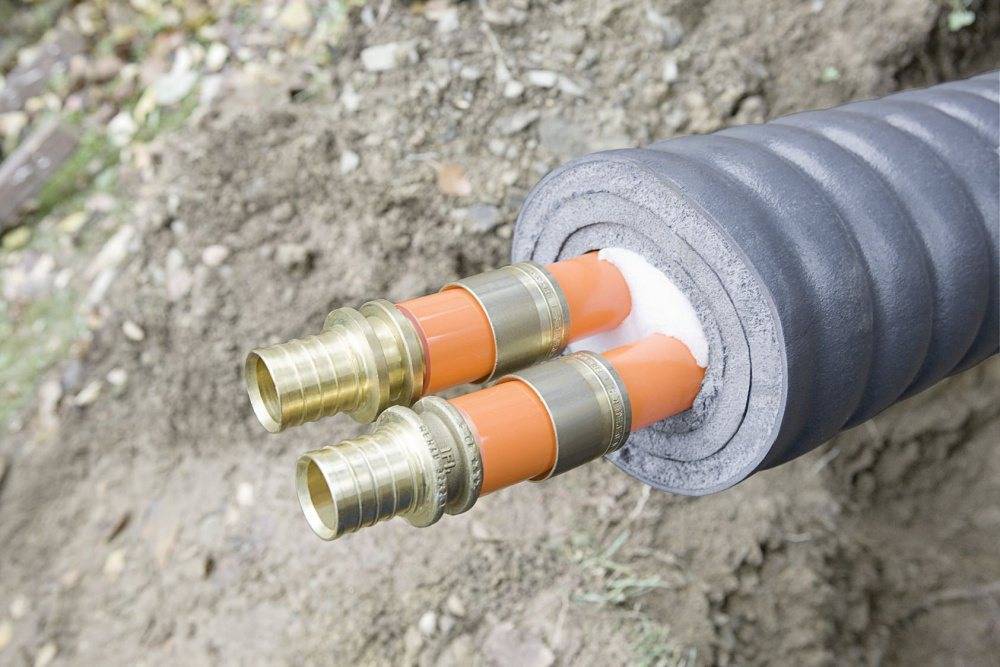

Как утеплить водопроводную трубу: варианты утепления

Чтобы предотвратить замерзание воды в холодное время в трубопроводе, перед тем, как утеплить водопроводную трубу, нужно тщательно продумать технологию выполнения теплоизоляции с учетом ряда факторов.

Устраивая трубопровод круглогодичного использования, его прокладывают ниже отметки промерзания грунта, где всегда стабильная температура близко +50С. Но в некоторых случаях глубина промерзания составляет 2 метра, что делает теплоизоляцию водопровода таким методом очень трудоемкой.

Однако существуют альтернативные способы, как утеплить трубы водопровода, избежав прокладки коммуникаций на большой глубине. О них вы узнаете из нашей статьи.

Бестраншейная прокладка газопровода в Москве и Московской области

Настоящим свободно, своей волей и в своем интересе даю согласие ООО «Медиа-решения», находящемуся по адресу г. Тюмень ул. 50 лет ВЛКСМ 19 — 76 (далее – Оператор) на автоматизированную и неавтоматизированную обработку своих персональных данных в соответствии со следующим перечнем:

имя, телефон, адрес электронной почты и иные индивидуальные средства коммуникации, указанные при заполнении на сайте https://spcteh.ru (далее – Сайт) следующих форм: регистрации на сайте;
добавление объявлений по аренде техники, продаже техники, услугах, продаже материалов;
изменение информации в своем объявлении;
отправку заявки на увеличение клиентов с сайта;
оплату платного размещения объявлений;
написании отзывов;
подаче заявки на получение скидки;
подаче жалобы при отказе в указанных на сайте скидках;
заказе обратного звонка от владельца объявления;
подаче заявки на услуги указанные в объявлении;
подаче заявки на подбор услуг;
подписке на акции и спец-предложения;
использовании сервисов обратной связи с Администрацией сайта;

источник захода на сайт и информация поискового или рекламного запроса;
данные о пользовательском устройстве (среди которых разрешение, версия и другие атрибуты, характеризующие пользовательское устройство);
пользовательские клики, просмотры страниц, заполнения полей, показы и просмотры баннеров и видео;
данные, характеризующие аудиторные сегменты;
параметры сессии;
данные о времени посещения;
идентификатор пользователя, хранимый в cookie,

для целей оказания информационных услуг и по представлению площадки для размещения информации о спецтранспорте и строительной технике, предоставления релевантной рекламной информации и оптимизации рекламы.

После прохождения регистрации на сайте Пользователь также дает свое согласие на:

Получение информационных СМС-сообщений на номер телефона, указанный в ЛК;
Получение информационных электронных сообщений на E-mail, указанный в ЛК.

Также даю свое согласие на предоставление Оператором моих персональных данных третьим лицам и на осуществление трансграничной передачи персональных данных для достижения заявленных целей обработки персональных данных.

В целях обеспечения реализации требований законодательства в области обработки персональных данных Оператор может:

осуществлять обработку персональных данных путем сбора, хранения, систематизации, накопления, изменения, уточнения, использования, распространения, обезличивания, блокирования, уничтожения персональных данных;
использовать автоматизированный способ обработки персональных данных с передачей по сети Интернет;

Настоящее согласие вступает в силу с момента подтверждения и действует в течение 5 лет, если иное не установлено действующим законодательством РФ.

Отзыв согласия на обработку персональных данных осуществляется путем направления заявления в письменной форме на юридический адрес Оператора.

Я подтверждаю, что мне известно о праве отозвать свое согласие посредством составления соответствующего письменного документа, который может быть направлен мной в адрес Оператора. В случае моего отзыва согласия на обработку персональных данных Оператор вправе продолжить обработку персональных данных без моего согласия при наличии оснований, указанных в пунктах 2-11 части 1 статьи 6, части 2 статьи 10 и части 2 статьи 11 Федерального закона от 27.07.2006г. №152-ФЗ «О персональных данных».

Прокладка трубопроводов в футлярах

На пересечениях с железнодорожными путями, автомобильными дорогами, проездами и другими инженерными сооружениями подземные трубопроводы прокладывают в футлярах, внутренний диаметр которых обычно на 100 . . . 200 мм больше наружного диаметра прокладываемого в нем трубопровода (с учетом толщины теплоизоляционной конструкции). Концы футляра должны выходить за пределы пересечения не менее чем на 0,5 м в каждую сторону, но не менее 5 м от головки крайнего рельса. После укладки трубопровода концы футляра уплотняют просмоленной паклей и заливают битумом.

Футляр воспринимает давление грунта и подвижные нагрузки от транспорта. При строительстве промышленных объектов такие футляры укладывают (в соответствии с ППР) двумя способами: без нарушения нормальной работы транспорта (бестраншейный или закрытый) и с прекращением движения транспорта (открытый). Применение того или иного способа прокладки трубопровода зависит от категории дорог и путей.

Сооружение перехода трубопровода как открытым, так и закрытым способами состоит из следующих основных операций: рытья котлована, разработки грунта, установки защитного футляра внутри разработанного грунта (одновременно с его разработкой или после), протаскивания через футляр изолированного трубопровода с установкой его на опоры, засыпки трубопровода и восстановления участка пересекаемой дороги. Сооружение перехода оформляют актом.

Для бестраншейной прокладки трубопроводов в зависимости от того, как производится разработка (проходка) грунта, применяют следующие способы: прокол без выемки грунта, продавливание с выемкой грунта и горизонтальное бурение с выемкой грунта.

Прокол без выемки грунта (рис. 126) — наиболее распространенный способ бестраншейной прокладки трубопроводов в футлярах диаметром до 500 мм. При этом способе на конец футляра 6 по ходу движения надевают или приваривают наконечники 8 конической формы, после чего футляр укладывают на дно котлована на проектной глубине. К другому концу футляра прикладывают горизонтальное усилие с помощью гидродомкратов 1, лебедок с системой полиспастов и тракторов. Прокол без выемки грунта для прокладки футляров диаметром до 300 мм выполняют также пневмопробойниками ударного действия, а диаметром до 500 мм — вибрационными установками.

Продавливания с выемкой грунта применяют при прокладке футляров большого диаметра. При этом способе футляр вдавливается открытым концом в грунт, разрабатываемый механическим или ручном способом и удаляемый тележками, скреперами, совками, винтовыми конвейерами.

Для продавливания футляра диаметром до 1220 мм с механизированным удалением грунта применяют установку У-12/60. Установку размещают в котловане, который располагают на начальном участке. Футляр 2 с головкой 1 продавливается в результате усилий до 3400 кН, развиваемых двумя гидродомкратами 5 и передаваемых на футляр через вставку 4. Головка футляра на конце имеет кольцевую режущую кромку. Грунт из футляра извлекают челноком 9, который приводится в возвратно-поступательное движение от лебедки 7. Максимальная длина проходки установки 60 м, скорость проходки 8 м/ч.

Горизонтальное бурение — способ проходки под дорогами при прокладке одновременно нескольких трубопроводов. При бурении грунт перед футляром разрабатывают механическим резанием или размывают струей воды под напором и удаляют из скважины отработанной водой, винтовым или скребковым конвейерами. Для горизонтального бурения применяют различные машины и установки типа УГБ и ГБ.

При всех способах бестраншейной прокладки секции трубопроводов, устанавливаемые внутри футляра, должны иметь минимальное число сварных стыков, которые предварительно контролируют радиографическими методами. Все участки трубопровода, заключаемые в защитные футляры, предварительно испытываются и изолируются.

Перед протаскиванием внутрь футляра секцию спускают в котлован, устанавливают на ней опоры и укладывают на направляющие. Секцию протаскивают в футляр автокраном или трубоукладчиком, закрепив один конец каната за торец укладываемой секции, а другой — за крюк крана. Отводной блок приваривают к футляру или закрепляют канатом. При укладке секции без специальных опор ее поверхность защищают деревянными рейками.
