Работа и особенности проточной системы отопления: котлы, нагреватели и насосы

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

  • тупиковая;
  • попутная;
  • коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

  • Более равномерный прогрев всего домовладения;
  • Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
  • Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
  • Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Заполнение системы

После того как вы определились, чем лучше отапливать дом, и закупили необходимое количество теплоносителя, можно приступать к заполнению и запуску отопительной системы. Процедура зависит от того, какой именно тип циркуляции будет использоваться. Существует два варианта:

  • открытая система — теплоноситель циркулирует естественным образом за счет разницы в плотности горячей и холодной жидкости. Встречается она редко, поскольку отопить таким способом можно только небольшое жилище, да и то — не всегда эффективно,
  • система закрытого типа — циркуляция теплоносителя осуществляется принудительно, для этого устанавливается специальный насос. Такой подход гораздо более популярен, поскольку благодаря ему можно не ограничивать количество контуров и радиаторов.

Первоначальная заливка или добавление теплоносителя в систему открытого типа осуществляется довольно просто — жидкость заливается через расширительный бак с помощью обычного ведра или любой другой емкости. Затем следует запустить котел — и все готово.

С закрытой системой дело обстоит немного сложнее. Залить воду можно несколькими способами, но проще всего сделать это, подсоединив котел прямо к трубе холодного водоснабжения. Если в качестве теплоносителя будет использоваться дистиллированная жидкость, то нужно подсоединить ко входному патрубку котла насос, шланг которого следует опустить в емкость с подготовленной водой. Далее необходимо по порядку осуществить несколько действий.

Слейте старый теплоноситель из системы отопления. Для этого нужно открыть сливной кран, который располагается в нижней части контура. Предварительно убедитесь, что температура теплоносителя не превышает 30 градусов, в противном случае есть риск получить ожоги. Перед тем как начать слив, поставьте под кран большую емкость с отметками об объеме. Это поможет точно узнать, сколько новой жидкости необходимо будет залить. После того как весь теплоноситель слит, необходимо наполнить контур воздухом. Для этого используется специальный элемент — кран Маевского. Его нужно открыть. Следующий шаг — опрессовка. Этот этап очень важен для проверки общего состояния отопительной системы. Для проведения опрессовки необходимо запустить подачу жидкости в контур с помощью насоса, при этом установить давление, превышающее стандартный показатель в полтора раза. Не забывайте при этом ориентироваться и на то, какое давление может быть максимальным для используемого котла. Перед подачей воды оставьте клапан в верхней части контура открытым — это необходимо для выхода излишнего воздуха. Закрыть его необходимо после того, как из клапана потечет вода

В процессе опрессовки необходимо тщательно осматривать элементы отопительной системы, обращая особое внимание на все места соединения труб друг с другом, с котлом и радиаторами. Малейшая течь является поводом разобрать и заново собрать соответствующий участок

Опрессовка длится несколько часов. Если по истечении этого времени вы не обнаружили протечек — прекрасно. Это значит, что система готова к использованию. Последним этапом является окончательное заполнение контура. Если вы планируете отапливать дом водой, то просто уменьшите давление в системе до нормального уровня. Если же в качестве теплоносителя будет использоваться антифриз, то слейте жидкость, использованную в процессе опрессовки, и запустите вместо нее «незамерзайку».

После заполнения системы необходимо стравить воздух, оставшийся в радиаторах. Для этого необходимо на каждом из них открыть кран Маевского и подождать, пока выйдут излишки.

Собственно, это все действия, которые вам необходимо предпринять для того, чтобы правильно заполнить систему отопления. Сам процесс не вызывает особых сложностей. Главное — правильно выбрать теплоноситель, а также тщательно и внимательно произвести опрессовку. Эти два этапа будут гарантией того, что отопительная система будет служить вам наилучшим образом, не требуя постоянного ремонта. Успехов!

Бойлеры в электрическом отоплении частного дома

Итак, в построенном Джеком доме были пшеница, кот, пес, синичка и подвал. Только ничего неизвестно про отопительную систему, было ли там газовое, либо применялось электрическое отопление частного дома. Да и до сих пор многие владельцы домов не знают, что же подобрать. Конечно, есть котлы отопления, но этот прибор подойдет далеко не всем, потому что стоит довольно дорого. Однако есть дешевая альтернатива – бойлер.

Разумеется, и у него есть недостатки – использовать электрический бойлер можно не всегда, нужно создавать условия для его работы. Но зачастую электрическое отопление при помощи бойлера более производительно, чем при использовании котла. Подключается отопление с бойлером, к несколькими трубами. 2 главных идут к радиатору через коллекторы с водоснабжением: одна через холодное, другая – через горячее.

Трубы для отопления двухэтажного здания

Если проектом предусмотрено использование стальных труб, то необходимо учитывать, что они обладают существенным недостатком — низкой устойчивостью к коррозионным изменениям. Если при монтаже использовать оцинкованные трубы либо изделия из нержавеющей стали, то этой проблемы можно избежать. Прочное соединение обеспечит круговая резьба на торцах элементов. Однако для разводки приборов отопления металлические материалы используются довольно редко.

Одним из наиболее надежных вариантов при монтаже обогрева двухэтажных домов – медные трубы. Они нечувствительны к воздействию влаги и коррозии, легко переносят воздействие высоких температур и давления. Соединение элементов осуществляется методом пайки при высоких температурах, в качестве припоя используются сребросодержащие материалы. Небольшой диаметр позволяет размещать трубы непосредственно в стенах, что не только удобно, но и весьма эстетично. Главным минусом таких элементов является высокая стоимость, однако ввиду их надежности и долговечности этот ценовой фактор становится менее существенным. При грамотной установке система отопления будет служить верой и правдой не только вам, но и нескольким поколениям ваших детей и внуков.

Трубы из полимерных материалов весьма удобно использовать в процессе монтажа. Монтаж такой конструкции может осуществлять даже человек, не имеющий специальных навыков и образования, что существенно экономит бюджет. Легкие и прочные трубы имеют абсолютно гладкую внутреннюю поверхность, поэтому на них не откладывается осадок. Пластик не подвержен коррозии, поэтому широко применяется при монтаже водопроводных систем. Крепление осуществляется при помощи резьбы или прессового соединения, сварка при этом не нужна. К недостаткам можно отнести достаточно низкую устойчивость к перепадам температур, сильный нагрев может привести к протечкам.

При разработке проекта обогрева частного двухэтажного дома важно осуществить правильный выбор типа водопроводного устройства, учитывать наличие аварийного или альтернативного отопления. Конечно, в большинстве случаев выбор определяет не только необходимость, но и материальный фактор, однако отопление — тот сегмент строительства, на котором экономить не стоит, ведь именно от качества отопительной системы зависит, как вы будете проводить зимы: мерзнуть или жить в тепле и комфорте

Конечно, в большинстве случаев выбор определяет не только необходимость, но и материальный фактор, однако отопление — тот сегмент строительства, на котором экономить не стоит, ведь именно от качества отопительной системы зависит, как вы будете проводить зимы: мерзнуть или жить в тепле и комфорте.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Сколько потребляет электричества

В отношении электрических котлов отопительных для частного дома ответить на это вопрос просто. КПД высокий и достигает 96-98%. Тепло не уходит в трубу, не делится между окружающим воздухом и резервуаром теплоносителя, котел располагается непосредственно в обогреваемом помещении, а потому любые побочные тепловыделения все равно не пропадают зря.

Единственная существенная растрата электричества – это работа насоса и схемы управления, однако в сравнении с общим потреблением тэнов эти затраты составляют 0,5-1%. Остальные потери связаны с затратами на расширение жидкости, преодоление гидросопротивления и потери в питающих проводах.

Отличия есть у индукционных водонагревателей и котлов проточного типа. Там потребляемая мощность отличается от выдаваемой на 5-10%, их эффективность ниже тэновых. Это происходит за счет физики процесса. Нагрев происходит под воздействием электромагнитного поля, и часть его попросту рассеивается в пространстве.

Элементы системы с принудительной циркуляцией

Принудительная циркуляция — процесс, требующий установки не только насоса, но и других обязательных элементов.

К ним относятся:

расширительный бак для компенсации объема теплоносителя при изменении температуры; группа безопасности, включающая манометр, термометр, предохранительный клапан; радиаторы, подключенные по одной из схем разводок; краны Маевского или сепаратор воздуха; обратный клапан; краны заполнения и слива системы; фильтр грубой очистки.

Кроме того, при использовании в качестве нагревателя твердотопливного котла. без функции автоматической загрузки топлива, рекомендуется включить в систему теплоаккумулятор — накопительный бак нужного объема. Это позволит выровнять температуру теплоносителя и избежать ее суточных колебаний.

Какой электроводонагреватель подходит для отопления

Используемые виды электрических водонагревателей для системы отопления:

  • чаще:
    • накопительные;
    • комбинированные баки косвенного нагрева с ТЭН;
  • проточные, продаются фабричные модели специально для отопления. Но бытовые прямоточные ЭВН быстро выйдут из строя.

Проточный водонагреватель

Бытовые проточные электрические водонагреватели для отопления частных домов технически подходят, но из-за недостатков (расход, не рассчитаны к продолжительным нагрузкам) используются крайне редко, как правило, не рассматриваются.

Достоинства:

  • нет паузы для первичного нагрева, теплоноситель поступает сразу;
  • компактность, что позволит разместить где угодно, упростит установку, монтаж/демонтаж.

Недостатки:

  • экономность спорная, большая мощность, значительные расходы электроэнергии. Для результата потребуется от 8 – 10 кВт;
  • включается от выставленной скорости протока, регулировка будет производиться настройкой циркуляционного насоса, что неудобно;
  • нет режима поддержания температуры;
  • из-за изменений протока аппарат будет выключаться, особенно из-за этого не подойдет для однотрубной схемы(Ленинградской);
  • потребуется усиленная проводка.

У проточных нет проблем с завоздушиванием, они подходят даже лучше, чем накопительные водонагреватели.

Отопление от накопительного водонагревателя

Старый накопительный ЭВН можно превратить в теплоаккумулятор, электрокотел. Анод допускается не ставить, теплоноситель (одна и та же постоянно циркулирующая жидкость без кислорода) не создает накипи, коррозионные процессы минимальны.

Достоинства:

  • экономичные водонагреватели, по сравнению с проточными. Бойлер осуществит первичный нагрев, затем – режим поддержания. Датчик температуры внутри водонагревателя отслеживает температуру. Вода возвращается из «обратки» не совсем холодной, поэтому нагрев будет только в нужном диапазоне;
  • регулировка удобнее и проще – термостатом уменьшают/увеличивают, выставляют нужную температуру;
  • программируемость (функция не всегда присутствует) – можно установить время активации, например, на период экономных тарифов с выключением после;
  • подойдет как для одно-, так и для двухтрубной разводки.

Минусы:

  • потребуется большая пауза, но только для первичного нагрева;
  • ТЭН зачастую сравнительно слабые: 1,5 – 2 кВт, чего не хватит на большую площадь;
  • надо решить проблему со стравливанием воздуха.

Внешний контур отопления теплового насоса

Основным элементом внешнего контура таких систем является теплообменник. Он монтируется из пластиковых труб, расположенных специальным образом в толще земли или водоема. Трубы можно прокладывать вертикальным, горизонтальным или «водным» методом. Выбор способа прокладки определяется индивидуально для каждой системы, так как существуют определенные ограничения. Внутри труб находится теплоноситель – антифриз. Он имеет низкую температуру замерзания. Обычно для этих целей используется пропиленгликоль или этиловый спирт.

  • К горизонтальной прокладке труб обычно прибегают при наличии большого приусадебного участка, так как над трубами не должно находиться никаких строений. Трубы размещаются на индивидуальной глубине для каждого региона. Так, для Сибири эта величина составляет 1,8 метра. Траншеи для труб прокладываются по извилистой линии.
  • Вертикальный метод размещения труб требует больших трудовых и финансовых затрат, так как предполагает бурение глубоких скважин. Глубина скважин может достигать ста метров. Но зато такие системы можно установить даже на небольшом приусадебном участке.
  • Выбирать водный способ прокладки труб следует при наличии рядом озера или реки. Трубы помещаются в воду ниже уровня зимнего промерзания. Эта самый дешевый метод размещения труб, так как при нем существенно уменьшается длина внешнего контура. Глубина и длина размещения трубопровода рассчитывается индивидуально в зависимости от региона. Зимой в водоемах вода замерзает только на поверхности, а в глубине водоема ее температура остается положительной. Однако это утверждение справедливо не для всех водоемов – мелкие озерца и речушки могут при суровой зиме промерзать до дна. Кроме того, такой трубопровод может повредиться в период весеннего ледохода. Вызывает вопросы и отношение контролирующих организаций к размещению труб с антифризом на территории водоемов.

Технические особенности устройства теплового насоса

Такие конструкции приобретаются, как правило «в сборе» и состоят из следующих составных частей:

  • Бойлера,
  • Насосной установки внешнего контура,
  • Насосной установки внутреннего контура распределения тепла,
  • Автоматической регулировочной системы.

Сам тепловой насос имеет внешний вид большого газового котла, с подключением к четырем трубам:

  • Входному и выходному патрубку внешнего контура
  • К подаче и к обратке системы теплоснабжения.

Такая установка, несмотря на солидное назначение имеет довольно компактные размеры и напоминает по внешнему виду и уровню шума обычный бытовой холодильник. Такую конструкцию можно установить в любом подсобном помещении вашего здания, для нее нет особых инженерных требований.

Тепловой насос может работать как источником тепла для системы отопления или горячего водоснабжения, так и выдавать холод для кондиционирования воздуха. Около 80 процентов энергии, необходимой для его работы он получает из внешней возобновляемой энергии, накапливающейся в толще земли или воды.

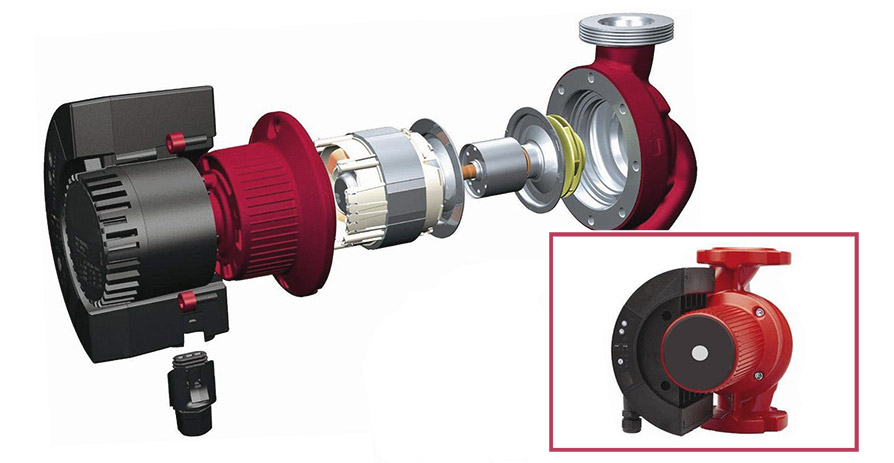

Как устроены циркуляционные насосы

Циркуляционный насос относится к центробежному типу приборов. Механизм агрегата заключен в корпус, который может быть выполнен из любого нержавеющего металла либо ударопрочного пластика. Корпус состоит из двух половинок. С одной стороны расположен электрический двигатель, с другой стороны находится камера для перекачки теплоносителя. Полости камеры оснащены выпусками. Они могут быть резьбовые или фланцевые.

Главный рабочий узел – крыльчатка, насаженная на керамический ротор. Вращаясь от привода – электрического двигателя, в трубопроводной магистрали отопительной сети она создает направленный поток рабочей жидкости. Все технические характеристики устройства зависят от конструкции, габаритов, внешних данных крыльчатки, скорости ее вращения.

Посредством выпусков помпа присоединяется к водяной магистрали. С одной и с другой стороны агрегат крепится к трубам через быстроразъемное соединение. Обычно этим соединением служит штуцер с накидной гайкой. Фланцевое соединение крепится четырьмя болтами с гайками, плоскими и пружинными шайбами. Между фланцами устанавливается уплотнительная прокладка из паронита либо термостойкой резины.

ВНИМАНИЕ! На разъеме, где соединяются две половинки, выполнены два отверстия для дренажа. Через них отводится конденсат, скапливающийся в статорной половине электрического двигателя

Закрывать дренажные отверстия категорически запрещено! Совершая монтаж теплового оборудования, также необходимо помнить, что крыльчатка должна располагаться в составе отопительной системы строго горизонтально

Саму помпу можно устанавливать в любом положении трубопровода относительно горизонтальной оси. Она может располагаться на горизонтальном участке трубопровода, вертикальном, под любым углом к горизонту. Но ось крыльчатки должна быть ориентирована строго в горизонтальной плоскости!

Закрывать дренажные отверстия категорически запрещено! Совершая монтаж теплового оборудования, также необходимо помнить, что крыльчатка должна располагаться в составе отопительной системы строго горизонтально. Саму помпу можно устанавливать в любом положении трубопровода относительно горизонтальной оси. Она может располагаться на горизонтальном участке трубопровода, вертикальном, под любым углом к горизонту. Но ось крыльчатки должна быть ориентирована строго в горизонтальной плоскости!

Схема работы

Принцип работы электрического котла прост. Электричество преобразуется в тепло в тэнах, имеющих большое омическое сопротивление. Теплоноситель нагревается от них или индукционных элементов и с помощью насоса прокачивается по системе. За счет постоянной циркуляции вода равномерно и быстро нагревается.

Для запуска воды в систему используется специальный ввод с обратным клапаном и защитой по давлению. Оптимальное давление для электрических котлов и автономной системы отопления устанавливается в размере 3 бар. Контролирует его датчик давления и отображает манометр. Регулирует давление расширительный бак, способный вместить лишний объем жидкости, образовавшийся в ходе теплового расширения.

Как только температура воды достигает требуемой величины, срабатывает термореле и питание тэнов отключается. Как только значение температуры снизится на пару градусов, реле снова срабатывает, включая нагревательные элементы.

Для вывода воздуха и газов используется специальный клапан по воздуху, расположенный чаще рядом с насосом. Предотвратить критическое повышение давления, способное навредить элементам отопления, должен датчик давления по воде. При чрезмерном увеличении давления, с которым не может справиться расширительный бак, жидкость через клапан отводится в канализацию.

Расчет мощности под площадь дома

Приведем упрощенный расчет мощности, так как данный вопрос — тема для отдельной статьи. Приблизительное исчисление обычно всегда дает максимально приближенные к реальным потребностям результаты.

Если электрокотел выполняет вспомогательную функцию нагрева дополнительно к основному газовому или другому агрегату, к камину, то на 120–150 м² достаточно будет мощности 3–6 кВт.

Сравнительная таблица средне-статистического потребления электроэнергии электрическими котлами

ЭлектродныеТЭНовые
Мощность котлаПлощадь обогрева, м²Потребление, кВ/часМощность котлаПлощадь обогрева, м²Потребление кВ/час
3 кВ
1фазный
500.5–0.63 кВ
1фазный
301.5–1.8
5 кВ
1фазный
800.9–1.25 кВ
1фазный
502.0–2.5
9 кВ
3фазный
1201.8–2.39 кВ
3фазный
903.6–4.2
25 кВ
3фазный
3504.5–5.525 кВ
3фазный
2409.5–11.0

Если же энергосберегающий котел – основной источник тепла, то надо проводить расчет с учетом теплопотерь, которые для среднестатистического частного жилья с двухкирпичной кладкой и потолками 2.7 м в климате Подмосковья — 1 кВт/час. Рекомендуется подбирать мощность с запасом на 10–20 %, а для ТЭНовых нагревателей — на 20–30 %, так как у них КПД уменьшается из-за накипи. Для 80 м² потребуется электрокотел на 9.6–10 кВт (8 кВт + 20 %).

Для SAV котлов мощность в 2.5 кВт — это 2100 ккал/час, чего хватит для обогрева 25–30 м². На исчисление влияет требуемая температура. Если в помещении 120 м² надо поддерживать 15–20 градусов, то хватит агрегата на 6 кВт.

Экономичный электрокотел для отопления ионного типа мощностью в 3 кВт подойдет для обогрева 50 м². Такое же изделие с ТЭНом обогреет 30 м².

Способы нагрева воды — циркуляция

Циркуляция — это способ повысить комфорт и в некоторой степени сэкономить воду. Он позволяет горячей воде течь из крана сразу после его включения, не позволяя остывшей воде стекать по трубам. Это связано с тем, что водоразборные точки (или перегородки) соединены с баком дополнительной трубой, создавая тем самым контур, в котором может циркулировать вода. Чтобы привести его в движение, необходим насос

Но вам не нужно беспокоиться о потреблении энергии. Мощность современных циркуляционных насосов составляет всего около 5 Вт. Кроме того, потери тепла при циркуляции воды очень малы, если трубы покрыты толстой теплоизоляцией, а сам насос не должен работать круглосуточно. Хорошим решением будет простой таймер, выключающий его на ночь и в середине дня, когда вас нет дома.

Если у нас есть циркуляция горячей воды для бытового потребления, необходимо немного изменить систему со смесительным клапаном.

Следует сразу отметить, что циркуляция не всегда необходима. В установках, где все точки потребления находятся близко к котлу (2-3 м), его отсутствие не будет доставлять неудобств. Но если расстояния больше, то ожидание горячей воды просто утомительно, а слив остывшей воды просто расточителен и неоправданно увеличивает количество сточных вод. Хуже всего приходится тем, кто купил двухфункциональный бойлер (т.е. тот, который нагревает воду потоком), хотя его точки сбора находятся далеко. Расходы здесь не приведены.

Однако это можно сделать просто, не вмешиваясь в работу самого котла. Небольшой электронагреватель емкостью 5 литров должен быть подключен последовательно, т.е. между бойлером и точками водозабора. На это влияет не холодная водопроводная вода, а горячая вода, нагреваемая бойлером.

Этого объема воды достаточно для циркуляции, а затраты на электроэнергию для ее нагрева и потери во время простоя будут небольшими. Их можно еще больше снизить, если добавить слой изоляции к стандартному баку и поместить его в замкнутое пространство в теплом помещении, например, в шкаф под раковиной. Бак должен находиться как можно ближе к котлу, чтобы в него не попадала вода, остывшая в трубах.

Используете водонагреватели мгновенного действия

Температура воды должна быть установлена на приемлемый минимум, без смешивания с холодной, например, 30°C. В свою очередь, температура воды, приготавливаемой бойлером, должна быть хотя бы на несколько градусов выше (не менее 35°C). В такой системе вода, нагретая электричеством в баке, при скорости, превышающей скорость мытья рук, будет быстро заменена водой, нагретой бойлером. Электронагреватель не включится, потому что бак будет заполнен водой с температурой выше, чем температура, установленная на его термостате.

Выбор бойлера

Перед тем, как выбрать тот или иной водонагревательный прибор, чтобы оборудовать электрическое отопление для дачи и нагрев воды, следует хорошенько изучить его функциональные возможности. В отопительной системе самым слабым звеном будет как раз водонагревательный прибор.

Есть несколько важных моментов, которые нужно учитывать при выборе водонагревательного прибора. Наиболее главный момент – это мощность ТЭНов, которые монтированы в водонагревательном приборе. Более мощный бойлер будет обеспечивать, соответственно, более эффективное отопление загородного дома электричеством.

Без проблем можно приобрести бойлер любого объема

Бытовые бойлеры характеризуются такими параметрами мощности, как 1,5 – 3кВт. К более мощной категории относятся бойлеры профессионального типа. Их мощность может достигать до 12 кВт. Лучше всего выбирать более мощный прибор, несмотря на то, что он стоит дороже. Со временем затраты на такое устройство полностью себя окупят.

Еще один важный параметр, на который следует обратить внимание – это объем накопительного бака. От объема бака зависит время работы бойлера

Чем больше бак, тем и отопительный прибор будет отдыхать более длительное время. Это позволит сэкономить средства, которые уйдут на оплату электроэнергии.

Наиболее оптимальным вариантом будет приобретение устройства с баком на 250-300 литров. Однако они не пользуются большой популярностью из-за того, что относятся к довольно высокой ценовой категории.

Электрический бойлер объемом 300 л
