Электропрогрев бетона с помощью провода ПНСВ — расчет и схема подключения

Монтаж секционного обогревочного кабеля


Греющий провод в опалубке

При установке секционного обогревочного кабеля не стоит вопрос с обрезкой, поскольку нагреватели реализуются готовыми секциями, а не в бухтах. Для бетонирования в зимнее время требуется рассчитать мощность обогревающего элемента на основании используемых кубов бетона в монолитной бетонной конструкции.

К технологии ТМО бетона прилагается инструкция, где указано, что на обогрев 1 м.куб. строительной смеси потребуется от 500 до 1500 Вт. Все зависит от погодных условий на улице. Если воспользоваться несколькими несложными техническими приемами, удастся существенно сократить расходы на оплату электроэнергии:

  • предварительно утеплить опалубку;
  • применять специальные насадки для смеси, которые позволяют понижать точку замерзания раствора.

Если предстоит залить перекрытия или балки, расчет требуемого материала проводится из 4 погонных метров на каждый квадратный метр поверхности. Если предстоит возвести объемные конструкции, например, двутавровые бетонные балки, электрообогрев укладывают ярусами с интервалом не более 0,4 метра. Защита греющих проводов позволяет их надежно приматывать к арматуре.

Достоинства и недостатки сегментированного кабеля


КДБС кабель для прогрева бетона

Сегментированные провода имеют неоспоримые преимущества в сравнении со своими аналогами:

  • несложный расчет длины требуемого обогревательного элемента, простота установки;
  • вероятность поражения электроэнергией минимальная;
  • для организации прогрева строительного материала не требуется дополнительное использование дорогостоящего оборудования.

К недостаткам можно отнести сравнительно высокую стоимость.

Оптимальные характеристики кабеля

Проверенные схемы прогрева бетона допускают использование кабеля со стальной жилой достаточной толщины — не менее 0,6 мм². Диаметр провода должен находиться в пределах 1,2−3 мм. Если в растворе содержатся агрессивные компоненты, лучше отдать предпочтение оцинкованному нагревательному элементу. Изоляция — ПВХ или полиэстер, что гарантирует высокое удельное сопротивление, обладает прочностью, устойчивостью к истиранию, не повреждается при сгибании. Технические свойства ПНСВ провода:

  1. Удельное сопротивление — 0,15 Ом/м.
  2. Рабочий температурный режим в пределах от -60°C до 50 °C.
  3. Расход — не более 60 м кабеля на кубометр раствора.
  4. Безопасный монтаж при -15°C.

Особенности монтажа

Кабель ПНСВ укладывается «змейкой» (схема сходна с системами «тёплый пол») после монтажа опалубки и арматуры. Интервал зависит от погодных условий и может составлять 8−20 см. В проводе не допускаются натяжения, изделие крепится к арматуре посредством зажимов

Важно, чтобы токоведущие жилы не соприкасались, а радиус изгиба не был меньше 25 см. Такой подход обеспечит качественный обогрев бетона нагревательными проводами. Схема позволяет расходовать кабель экономно

Схема позволяет расходовать кабель экономно.

Подсчет длины провода

При расчёте прогрева бетона проводом ПНСВ важно учесть показатели влажности, температуры воздуха, формы будущей конструкции, её объёма, теплоизоляции. От этих нюансов зависит количество тепла, необходимое для корректного застывания бетона. Расстояние между жилами при укладке, а значит и длина нужного кабеля, изменяется исходя из температурного режима

Шаг равен 20 см, если на улице -5°C. Дальнейшее понижение температуры на 5 градусов приводит к уменьшению шага на 4 см

Расстояние между жилами при укладке, а значит и длина нужного кабеля, изменяется исходя из температурного режима. Шаг равен 20 см, если на улице -5°C. Дальнейшее понижение температуры на 5 градусов приводит к уменьшению шага на 4 см.

Потребляемая мощность также важна в подсчётах. Произведение удельного сопротивления на силу тока, возведённую в квадрат, позволит узнать этот показатель для 1 метра кабеля. Сила тока в системе не должна превышать 16 А, а удельное сопротивление для провода ПНСВ 1,2 мм составляет 0,15 Ом/м.

Альтернативные системы

Кабели ВЕТ и КДБС также позволяют добиться хороших результатов. Их преимущество — простое подключение к сети 220 В через розетку или щит. Перегрузки исключены, ведь провода разделены на секции. Но цена изделий выше, финансовые потери на строительстве крупных объектов будут ощутимыми.

Технология опалубки с ТЕН и электродами заслуживает внимания. Посредством сварочного аппарата арматура в растворе подключается к сети. Подойдут понижающие трансформаторы прочих типов. Схема работает без провода, но расход электроэнергии возрастает. Вода — отличный проводник, а сопротивление раствора растёт во время процесса застывания.

Параллельно применяют теплоизоляцию, что ускорит процесс нагревания раствора, а снижение температуры сделает равномерным.

Технология прогрева с использованием ПНСВ

Принцип действия довольно простой: при подаче напряжения происходит нагрев провода, который в свою очередь нагревает бетонную смесь. Поскольку для нагрева рекомендуется ограничится напряжением 70 В, потребуется понижающий трансформатор (далее ПТ) соответствующей мощности.


Трансформаторная подстанция КТПТО 80 для работы с термопроводом

Перед тем, как осуществлять монтаж, необходимо рассчитать длину прогревочного провода

При этом необходимо принимать во внимание его тип и характеристики, напряжение трансформаторной подстанции, объема бетонной смеси, температуры окружающей среды, а также характер конструкции (предполагается заливка колоны, балки) и т.д. Чтобы не запутаться в расчетах, можно воспользоваться онлайн калькулятором для расчета нагревательного проводника ПНСВ или другого кабеля (ПНБС, ПТПЖ и т.д.)

Для нагрева бетонной смеси, объемом один кубометр необходимо около 1200-1300 Вт. Если мы будем использовать провод данной марки сечением 1,20 мм, то потребуется прогревочник 30-45 м (для точного расчета длины необходимо знать температурные условия).

Помимо этого необходимо учитывать силу тока, для нормальной работы погруженного в раствор кабеля допустимо 14,0 – 18,0 Ампер (в зависимости от схемы подключения).


Электрическая схема подключения ПНСВ А) звездой В) треугольником

Монтаж секционного обогревочного кабеля

Поскольку такие нагреватели для бетона поставляются не в бухтах, а готовыми секциями, снимается вопрос с обрезкой. Все что необходимо для сбора установки для зимнего бетонирования это рассчитать мощность сегмента исходя из того сколько кубов бетона в конструкции, после чего выбрать кабель соответствующей длины.

Начнем с краткого руководства по расчетам и небольших рекомендаций по монтажу:

В инструкции к технологии ТМО бетона указывается, что на обогрев кубометра смеси требуется от 500 до 1500 Вт (зависит от температуру воздуха). Расход электроэнергии можно существенно снизить, если применить несколько несложных технических приемов:

  1. Использовать специальные присадки для смеси, позволяющие понизить точку замерзания раствора.
  2. Утеплить опалубку.
  • Если производится заливка балки или перекрытия, расчет обогревочного кабеля производится из 4 погонных метров на 1 м2 площади поверхности. При возведении объемных элементов, таких как двутавровые бетонные балки, электрообогрев укладывают ярусами, с расстоянием между ними не более 40,0 см.
  • Защита кабеля позволяет приматывать его к арматуре.
  • Расстояние от поверхности конструкции до уложенного внутри электрообогревателя должно быть как минимум 20,0 см.
  • Чтобы бетонная смесь прогревалась равномерно, нагреватели должны быть уложены на одинаковом расстоянии.
  • Между разными контурами должно быть не менее 40,0 мм.
  • Запрещено пересечение греющих проводников.

Виды нагревательных проводов и кабелей

Чаще всего для электроподогрева бетона применяются провода ПНСВ. Это объясняется его относительно невысокой стоимостью и простым монтажом. Ниже представлен внешний вид термопровода, его конструктивные особенности и расшифровка маркировки.

Внешний вид провода ПНСВ (А), расшифровка маркировки (В) и конструкция (С)

В качестве альтернативы может применяться аналог – ПНСП, основное отличие которого заключается в изоляции, она выполнена из полипропилена, что позволяет незначительно повысить максимальную мощность тепловыделения.

Таблица основных параметров проводов ПНСВ и ПНСП

Обратим внимание, что провода данного типа могут использоваться в качестве напольных обогревателей, которые работают по принципу теплого пола. Основная трудность, связанная с применением термопроводово данного типа, заключается в необходимости произвести расчет их длины

Небольшие просчеты можно исправить регулируя уровень напряжения, поступающего с прогревочного трансформатора

Основная трудность, связанная с применением термопроводово данного типа, заключается в необходимости произвести расчет их длины. Небольшие просчеты можно исправить регулируя уровень напряжения, поступающего с прогревочного трансформатора.

Подробно о том, как производится монтаж ПНСВ, а также описание связанных с этим процедур (расчет длины проводов, схема укладки, составление технологической карты и т.д.) будет приведено в другом разделе.

ПРОГРЕВ БЕТОНА – ЭТО ВЫГОДНО?

Исходя из тех факторов, что для заливки бетона зимой, необходимо использование довольно дорогостоящих инструментов и материалов, многие делают вывод о том, что строить зимой не выгодно.

Это обуславливается также тем, что зимой короче световой день, а значит, для обеспечения полноценного трудового дня на объекте необходимо продумать систему освещения, наличие теплых помещений и проч. Однако не все так грустно, как кажется.

Зима – это время, когда сильно падает спрос на строительные материалы и услуги, но компании, предоставляющие их, продолжают существовать и работать. Более того, почти все предлагают сниженные цены на строительные материалы, услуги по их доставке и проч. Цены на аренду техники и различных устройств (опалубка и тд.) также становятся значительно ниже. Все эти смягчающие факторы в конечном счете приводят строителей к такому выводу, что стоимость летнего и зимнего строительства примерно одинакова.

Да, зимой строительство протекает медленнее; да, зимой нужно проводить больше подготовительных мероприятий для обеспечения качественного результата. Но строить зимой можно, и более того – при наличии трансформаторов для прогрева бетона, дизельных генераторов (если строительный объект большой и требуется прогревать большие объемы бетона), строительные компании могут сэкономить на материалах и услугах и, кроме того – соблюсти все сроки, не приостанавливая ход строительства. Ведь не секрет, что погодные условия в некоторых регионах нашей страны весьма непредсказуемы, и планируя приостановить работу в ноябре до марта из-за внезапного наступления зимы, мы рискуем отложить строительство на полгода и даже более. Для серьезных строительных компаний такое решение может стоить еще дороже. В заключении скажем, что способ прогрева греющим проводом не единственный, но один из самых надежных и окупаемых, так как все дорогостоящее оборудование имеет большой рабочий ресурс и прослужит еще много зим. Надеемся, что данная статья была познавательной и интересной, а полученные знания помогут Вам выбрать правильный способ прогрева бетона в зимнее время и все необходимое для этого оборудование.

Способ монтажа кабеля

Самый оптимальный способ — воспользоваться таблицами, которые предоставляет производитель греющего кабеля. Там будут самые точные данные, которые позволят подобрать то, что нужно именно для ваших условий

Также важно знать, что совершенно точно посчитать нужную мощность все равно невозможно: слишком много факторов, которые зависят от конкретной ситуации (тип грунта, роза ветров и еще десятки факторов, перечислять можно очень долго). Поэтому зачастую просто покупают греющий кабель с определенным запасом

Может это и не очень оправдано с экономической точки зрения, зато максимально надежно. Да и погода у нас такая, что лучше перебдеть, чем недобдеть: сильные морозы могут внезапно ударить в любом регионе.

  • Если кабель монтируется внутрь трубы, которая в земле, то его мощность должна быть около 5 Вт на метр;
  • Если кабель снаружи трубы, которая находится под землей, то это от 10 до 15 Вт;
  • Если труба не в земле, то это от 20 Вт.

Но это усредненные показатели для средней полосы России, которые мы привели лишь в качестве примера, ориентироваться на них без учета климатических условий в вашем регионе и ваших целей совершенно точно не стоит.

Технология прогрева кабелем ПНСВ

Для эффективного прогрева необходима точная регулировка мощности. В противном случае недостаточный или чересчур сильный нагрев прогревочного провода может вызвать разрушение монолита. При перегреве изоляционная оболочка может расплавиться, и жилы проводов тогда войдут в контакт с арматурой, вследствие чего произойдёт короткое замыкание. Чтобы это не происходило, применяют специальные схемы подключения греющего проводника.

Варианты схем подключения

В результате теоретических разработок и опытных исследований было определено напряжение величиной 70 вольт, при котором ПНСВ наиболее эффективно «работает» с твердеющим раствором. Для создания оптимальных условий обогрева потребуется понижающий трансформатор.


Трансформаторная понижающая подстанция

Перед монтажом электропроводки делают расчёт длины провода. Затем определяют схему укладки и способ подключения кабеля, величину рабочего выходного напряжения с учётом объёма бетонного раствора, окружающей температуры и габарита монолитной конструкции. Чтобы не погрязнуть в сложных расчётах, пользуются онлайн калькулятором, который учитывает все вышеперечисленные параметры. Используют две самые распространённые схемы укладки и подключения кабеля: это звезда и треугольник.


Варианты подключения

Монтаж ПНСВ

Приведем краткое руководство стандартной методики:

  1. Выбираем диаметр провода согласно техкарте, как правило это 1,20-4,0 мм. Если планируется обогрев армированных конструкций, то рекомендуется остановиться на ПВХ изоляции, поскольку она более прочная. Для неармированных конструкций допускается применять провод с полипропиленовым покрытием.
  2. Нарезка производится сегментами равной длины, после чего их сворачивают спиралью (Ø 30,0-45,0 мм).
  3. Укладка спиральных ниток производится в арматурный каркас или их располагают в фанерном или деревянном каркасе (опалубке).
  4. Характеристики ПНСВ не предполагают его работу в качестве обогревателя за пределами бетонной смеси. При таких условиях он сразу выходит из строя. Для исправления ситуации используется любой монтажный провод большего сечения, который подключают к выводам сегмента. Пример как подключить ПНСВ с помощью холодных концов
  5. После того, как опалубку зальют бетонной смесью, дожидаются, пока она начнет схватываться, после чего производится включение трансформаторной подстанции. С ее помощью осуществляют установку необходимой температуры путем увеличения или уменьшения напряжения.

Обратим внимание, принцип и схема укладки ПНСП, ПНБС, ПТПЖ практически не отличается от ПНСВ. Использование сварочного аппарата в качестве ПТ. Использование сварочного аппарата в качестве ПТ

Использование сварочного аппарата в качестве ПТ.

Такой способ подогрева вполне возможен, приведем пример как это можно реализовать такой метод. Допустим, нам необходимо залить плиту объемом 3,7 кубических метра, при температуре на улице – 10°С. Для этой цели потребуется сварочная установка на 200,0-250ампер, клещи для измерения тока, провод ПНСВ, холодные концы и тканевая изоляционная лента.

Нарезаем восемь сегментов по 18,0 метров, каждый такой может выдержать ток до 25,0 А. Мы оставим небольшой запас и возьмем для подключения к сварочному аппарату на 250,0 А восемь таких сегментов.

К каждому выходу отрезка подсоединяем на скрутке монтажный провод (подключаем холодные концы). Производим укладку ПНСВ, ее схема будет приведена ниже. Соединение холодных концов (плюс и минус отдельно) желательно делать при помощи клеммника, размещенном на текстолите или любом другом изоляционном материале.

Подключение ПНСВ к сварочному аппарату

Завершив заливку, подключаем прямой и обратный выход аппарата (полярность не имеет значения), предварительно выставив ток на минимум. Проводим измерение тока нагрузки на отрезках, он должен быть порядка 20,0 А. В процессе нагрева сила тока может немного «проседать», когда это происходит, увеличиваем ее на сварке.

Электропрогрев бетона с помощью специальной опалубки

Для обеспечения положительной температуры твердеющей бетонной смеси строители также используют сборную опалубку щитовой конструкции. Ее особенность – оснащение унифицированных щитов быстросъемными электронагревателями.

Достоинства применения:

  • ускоренный демонтаж электрообогревателей. Конструкция обеспечивает легкий доступ для замены и обслуживания;
  • универсальность. Опалубка собрана из отдельных элементов со стандартными размерами и может применяться многократно;
  • эффективность. Опалубка позволяет разогревать увеличенный объем бетона при температуре до -20 градусов;
  • повышенный КПД использования. Увеличенная рентабельность и небольшой уровень затрат характерны для этого метода;
  • быстрая сборка конструкции. Ускоренная сборка элементов опалубки позволяет сократить продолжительность монтажа.

Одновременно с преимуществами, имеются слабые стороны:

  • увеличенная цена опалубки;
  • невозможность использования при криволинейной форме объекта.

Щиты с обогревателями применяются при возведении крупных объектов.


Установка обогревающей системы осуществляется непосредственно перед заливкой раствора в опалубку

Прокладка и подключение

Прокладку греющего саморегулирующего нагревательного кабеля осуществляют, как открытым, так и закрытым способом.

Внешняя укладка СНК

Утепление трубопроводов осуществляют продольным монтажом самрега. Проложенный кабель вдоль трубы крепят кольцами из алюминиевого скотча. Крепёж из алюминия увеличивает площадь теплоотдачи термокабеля. Кабель обязательно фиксируют снизу трубопровода, потому что именно там начинает замерзать вода.

В некоторых случая трубы оборачивают кабелем в виде спирали. Намотку провода делают с шагом 50-70 мм. Это делают в тех местах, где риск заморозки особенно велик.

Дополнительная информация. Для достижения улучшенного эффекта обогрева трубу со шнуром можно дополнительно обернуть матами из минеральной ваты или других материалов.

Наружная укладка СНК применяется при монтаже обогревательных систем на кровлях домов и сооружений. При укладке учитывают сложный рельеф крыш. Для этого есть специальные методики проектирования кровельной снегозащиты. Также греющие кабели протягивают под водосливами. В зимнее время талая вода в них не замерзает и стекает в воронки водосточных труб.

Для любой открытой электропроводки важна оболочка из материала, стойкого к ультрафиолетовому излучению. Наружные СНК переносят довольно низкие температуры, но не выдерживают многократных изгибающих нагрузок. Поэтому при внешней укладке кабеля нужно избегать резких изгибов электропроводки и не допускать вторичного её использования.

Скрытая проводка самрега

В трубопроводах большого диаметра самреги протягивают внутри них. Это относится, как к водопроводным трубам, так и канализационным коллекторам. Для водопровода используют греющие провода сертифицированные, как пищевые кабели. Это подтверждается маркировкой на самих изделиях.

К недостаткам такого способа обогрева следует отнести то, что в процессе эксплуатации системы кабель порой обрастает шлаковыми отложениями. Это вызывает уменьшение просвета труб, что существенно сказывается на производительности водоснабжения.

Монтаж СНК внутри труб производится через тройники и запорную арматуру. Замена кабеля не вызывает особых сложностей. Старый провод вытягивают и меняют его на новый термошнур.

Скрытую укладку СНК для устройства тёплых полов производят таким же образом, как и монтаж стандартного греющего кабеля. Для этого специально готовят основание пола и укладывают на него СНК. Затем систему обогрева закрывают цементной стяжкой или специальным плиточным материалом. После этого устанавливают напольное покрытие. Это может быть керамическая плитка или ламинатный паркет, линолеум и пр.

Для скрытой прокладки саморегулируемого греющего кабеля в стенах в них перфоратором вырубают штробы. Каналы делают змейкой по вертикали или горизонтали. После укладки СНК его закрывают штукатуркой либо другим облицовочным материалом. Если монтируют гипсокартон, то кабель прокладывают между облицовкой и капитальной стеной.

ОБОГРЕВ труб греющим кабелем

Система обогрева труб на основе греющего кабеля служит для предотвращения промерзания трубопровода в зимний период, это идеальный способ относительно недорого обеспечить бесперебойный отвод жидкостей при минусовых температурах, либо гарантировать подержание определенной температуры внутри трубы.

Виды нагревательных кабелей для обогрева труб

Саморегулиющийся — кабель в конструкцию которого входит полупроводниковая матрица меняющая сопротивление в зависимости от температуры окружающей среды. Чем ниже температура, тем выше сопротивление и тепловыделение. Огромным плюсом является локальное изменение мощности кабеля, то есть обогрев происходит только на том участке трубы, где это необходимо в данный момент. Пиковая мощность может превышать номинальную в два раза! (при условии использования качественного изделия). В зависимости от типа изоляции может быть использован как снаружи и как обогрев трубы для подачи воды внутри. На заказ может быть изготовлен комплект любой длины. В комплект входит: саморегулирующийся кабель соединенный при помощи специальных термоусадочных муфт с трехметровым силовым кабелем для подключения к розетке. На конце саморегулирующегося кабеля термоусадочный герметичный колпачок.

Резистивный — это кабель постоянной мощности основанный на принципе работы проводников с большим сопротивлением при подаче тока в которые происходит тепловыделение. Чем выше сопротивление и сила тока, тем больше топловыделение. Бывает одножильным и двужильным, продается готовыми отрезками.

Внимание! Во избежание перегрева резистивного кабеля избегайте его переплетения и соприкосновения, между витков кабеля должно оставаться расстояние. Запрещено резать провод — это приведет к выходу из строя всего отрезка

Не подлежит локальному ремонту — при механическом повреждении меняется вся секция

Для более эффективного обогрева и экономии рекомендуем использовать терморегулятор, который будет отключать систему при плюсовых значения температуры и включать при отрицательных.

Не подлежит локальному ремонту — при механическом повреждении меняется вся секция. Для более эффективного обогрева и экономии рекомендуем использовать терморегулятор, который будет отключать систему при плюсовых значения температуры и включать при отрицательных.

Выбор необходимой мощности

Выбор мощности кабеля напрямую зависит от диаметра трубы, толщины теплоизоляции и температуры окружающей среды. Чтобы не дать жидкости замерзнуть надо компенсировать теплопотери трубы. Для расчета необходимой мощности можно воспользоваться типовой таблицей или онлайн калькулятором.

К выбору мощности кабеля надо отнестись предельно внимательно и на это есть несколько причин:

  • Избыточная мощность кабеля может привести к перегреву и преждевременному выводу из строя системы обогрева. В крайних случаях к расплавлению пластиковых труб!
  • При меньшей мощности, чем необходимо, система не будет справляться с обогревом трубы, что приведет к промерзанию.

Важно правильно рассчитать требуемую мощность именно для вашей трубы, ведь от этого зависит насколько система обогрева труб будет эффективна, экономична, безопасна и долговечна!

Для расчета обогрева внутри трубы можно выбирать минимальные значения изоляции, т.к. кабель будет иметь непосредственный контакт с жидкостью. Приведенные величины потерь относятся только к трубопроводам. В практике следует учитывать потери тепла на клапанах, фланцах и т. д. Также необходимо учесть соответствующую длину кабеля, который компенсирует потери тепла в этих местах. Греющий кабель должен быть равной или чуть большей мощности, чем значение приведенное в таблице.

Технология прогрева с использованием ПНСВ

Принцип действия довольно простой: при подаче напряжения происходит нагрев провода, который в свою очередь нагревает бетонную смесь. Поскольку для нагрева рекомендуется ограничится напряжением 70 В, потребуется понижающий трансформатор (далее ПТ) соответствующей мощности.

Трансформаторная подстанция КТПТО 80 для работы с термопроводом

Перед тем, как осуществлять монтаж, необходимо рассчитать длину прогревочного провода

При этом необходимо принимать во внимание его тип и характеристики, напряжение трансформаторной подстанции, объема бетонной смеси, температуры окружающей среды, а также характер конструкции (предполагается заливка колоны, балки) и т.д. Чтобы не запутаться в расчетах, можно воспользоваться онлайн калькулятором для расчета нагревательного проводника ПНСВ или другого кабеля (ПНБС, ПТПЖ и т.д.)

Для нагрева бетонной смеси, объемом один кубометр необходимо около 1200-1300 Вт. Если мы будем использовать провод данной марки сечением 1,20 мм, то потребуется прогревочник 30-45 м (для точного расчета длины необходимо знать температурные условия).

Помимо этого необходимо учитывать силу тока, для нормальной работы погруженного в раствор кабеля допустимо 14,0 – 18,0 Ампер (в зависимости от схемы подключения).

Электрическая схема подключения ПНСВ А) звездой В) треугольником

Технология укладки и прогрева ПНСВ

Прежде чем проложить греющий кабель для бетона, необходимо выполнить ряд подготовительных работ:

  • Установите опалубку (можно инверторную) и арматурный каркас (следите, чтобы на этих элементах не было наледи).
  • На уровне верхнего и нижнего армокаркаса разложите кабель (сильно натягивать нельзя) с шагом раскладки от 80 до 200 мм (в зависимости от температуры воздуха). Следите, чтобы провода ни в коем случае не пересекались и не соприкасались. Кабель крепится к арматуре при помощи проволочных скруток (1,2 мм), пластмассовыми хомутиками или стальными скрепками.
Температура, оСШаг, ммДиаметр ПНСВ, мм
Для верхней и нижней сетки арматурыТолько для нижней сетки арматуры
-52001001,1 ; 1,2 ; 1,4
-1016080
-15120
-20100

Полезно! Оптимальная схема укладки провода – «змейкой» (как показано на картинке). Длина петли 28-36 м.

  • Установите трансформатор на дальше 25 м от рабочего участка и уложите рядом с ним резиновые коврики.
  • Оборудуйте ограждение вокруг участка, на котором будет производиться обогрев бетона нагревательными проводами.
  • Изготовьте секции шинопроводов (по схеме, приведенной ниже) и установите их вдоль захватки.
  • Подключите провода ПНСВ к секциям шинопроводов.
  • Подключите шинопровод к трансформатору и опробуйте его на холостом ходу.

Варианты схем подключения

При прогреве бетона кабелем чаще всего применяют схемы подключения типов «Звезда» или «Треугольник».

По схеме «треугольник» кабель разделяется на 3 одинаковые группы проводов, соединяющиеся параллельно. Получившиеся наборы соединяются концами в узлы и подключаются к 3 выходным зажимам КТП ТО-80/86.

Если вы используете схему соединения «звездой», то три равных отрезка проводов необходимо соединить одним концом в узел, а затем соединить три свободных «хвостика» в узлы и подключить к выходным зажимам КТП.

Когда все готово, можно переходить к укладке бетонного раствора и включению нагревающего провода.

Важно! Процесс нагрева нельзя начинать, если бетонная смесь уложена только частично

Технология прогрева

Прежде чем подключать оборудование, стоит уточнить время прогрева бетона:

Начальный период – разогрев. В этот отрезок времени температура должна оставлять не более 10 оС за 2 часа. Промежуточный этап – нагрев по изотерме. Это очень важный момент на протяжении которого нельзя допускать температуры 80 оС и более. Заключительный этап – остывание

В этот отрезок времен важно следить, чтобы скорость остывания бетона составляла не более 5 оС/ч. Полезно! Не рекомендуется продолжать работы по прогреву бетона, после того, как раствор наберет 50% прочности

Полезно! Не рекомендуется продолжать работы по прогреву бетона, после того, как раствор наберет 50% прочности.

Таким образом, бетон будет прогреваться от нескольких часов до трех дней, в зависимости от особенностей и типа строительного объекта.

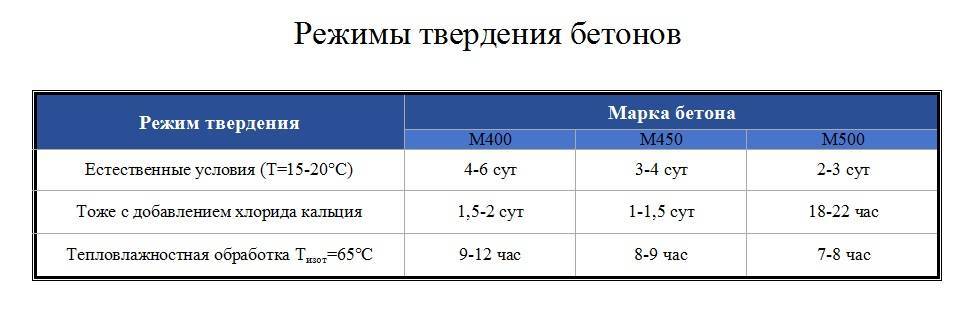

Физический процесс застывания

Бетонирования является одним из самых распространенных технологических процессов при ведении строительства. Он применяется не только для создания фундаментов, но и различных перекрытий, опор и капитальных стен. Затвердевание цементно-песчаной или цементно-гравийной смеси происходит в ходе химической реакции гидратации, когда молекулы воды и вещества, в ней растворенные, создают новое химическое соединение.

Она является необратимой и сопровождается выделением некоторое количество тепла, которое при положительных внешних температурах поддерживает взаимодействие веществ в течение первых семи суток после заливки бетона в опалубку.

Однако его может быть недостаточно, если строительство ведется в демисезонный и тем более в зимний период, когда наружные температуры опускаются значительно ниже нуля. В этом случае часть веществ в химическую реакцию не вступает, что значительно снижает фактическую прочность бетонных конструкций.

Кроме того, неизрасходованная вода замерзает и расширяется, разрушая их изнутри. Чтобы такого не происходило, применяются различные способы прогрева залитой массы. Самым простым и эффективным является укладка внутри массива тепловыделяющего электрического кабеля, каким и является провод ПНСВ.

Калькулятор / Расчёт нагревательного провода ПНСВ

Твердение бетона при низких температурах воздуха существенно замедляется, и при ее значениях ниже 5°С бетон необходимо прогревать. Прогрев бетона осуществляется специальным греющим проводом, укладываемым в конструкцию до её бетонирования.

Нагревательный провод ПНСВ (Провод нагревательный со стальной жилой, с изоляцией из поливинилхлоридного пластиката или полиэтилена). Используется для ускорения прогрева бетона монолитных конструкций в зимнее время.

Свойства ПНСВ таковы, что рабочий ток погруженного в бетон провода следует выбирать в 14–16 А. При таком токе (14–16 А) провод ПНСВ будет нормально работает в бетоне, однако на воздухе быстро выходит из строя, поэтому «холодные концы» ПНСВ выполняются из провода АПВ–4 длиной 0,5–1 метр.

Поэтому провод ПНСВ четко отрезают на отрезки определённой длины, чтобы ток в проводе, погруженном в бетон, составлял 14–16 А.

Такими «нитками» прогревочного провода ПНСВ укладываем внутри вашей бетонной конструкции

Шаг витками нагревателей 50–150 мм, если ж/б конструкция контактирует с грунтом (подготовки под полы, фундамент и т. п.), шаг 150–200 мм в местах подливках под колонны и местных заделках шаг 25–70 мм

Такая «нитка» провода ПНСВ обогревает конструкцию толщиной 100 мм, если конструкция толще, то провода ПНСВ внутри вашей конструкции укладывают в ярусы с шагом 80–100 мм по высоте.

Напряжение прогрева = 75 В (третия ступень прогревочных станций). Одной понижающей трансформаторной подстанцией типа СПБ-80, КТПТО-80/86 обогревают 20-30 м³ бетона. Возможно греть небольшие объемы бетона трансформатором 380/36 В. Обычно для провода ПНСВ-1,2 для КТПТО (то есть на 75 В): «нитка» = 28 метров, «отрезок для тройки» = 17 метров.

Подача напряжения осуществляется после окончания бетонирования (температура заливаемого бетона в зимнее время должна быть не ниже +5 °С).

Электропрогрев бетона ведётся в трёхстадийном режиме:

  • разогрев бетона, при скорости подъёма температуры не более 10 °С/ч
  • изотермический прогрев, при этом максимальная температура бетона должна быть не более 80 °С
  • остывание бетона со скоростью не более 5 °С/ч

Подъём температуры бетона происходит за счёт переключения положений трансформатора с 55 В до 95 В при длине нагревательного провода в бухте 28 м. Температуру прогреваемого бетона контролируют электронным термометром Отключение электропрогрева выполняется после набора бетоном прочности 70 % от проектной.

На практике укладку проводов ПНСВ в бетонную конструкцию используют соединением в «треугольник» или «звезду». Провода делят на три равные группы, провода каждой группы соединяют между собой параллельно, полученные три набора проводов соединяют концами в три узла и подключают к трем выходным зажимам станции — соединение «треугольник». При соединении нагрузки «звездой» в конструкции устанавливают набор «троек» — трех отрезков провода равной длины, соединенных предварительно одним концом в узел. Свободные концы всех «троек» соединяют в три узла и подключают к выходным зажимам трансформатора прогрева бетона.

Виды нагревательных проводов и кабелей

Чаще всего для электроподогрева бетона применяются провода ПНСВ. Это объясняется его относительно невысокой стоимостью и простым монтажом. Ниже представлен внешний вид термопровода, его конструктивные особенности и расшифровка маркировки.


Внешний вид провода ПНСВ (А), расшифровка маркировки (В) и конструкция (С)

В качестве альтернативы может применяться аналог – ПНСП, основное отличие которого заключается в изоляции, она выполнена из полипропилена, что позволяет незначительно повысить максимальную мощность тепловыделения.


Таблица основных параметров проводов ПНСВ и ПНСП

Обратим внимание, что провода данного типа могут использоваться в качестве напольных обогревателей, которые работают по принципу теплого пола. Основная трудность, связанная с применением термопроводово данного типа, заключается в необходимости произвести расчет их длины

Небольшие просчеты можно исправить регулируя уровень напряжения, поступающего с прогревочного трансформатора

Основная трудность, связанная с применением термопроводово данного типа, заключается в необходимости произвести расчет их длины. Небольшие просчеты можно исправить регулируя уровень напряжения, поступающего с прогревочного трансформатора.

Подробно о том, как производится монтаж ПНСВ, а также описание связанных с этим процедур (расчет длины проводов, схема укладки, составление технологической карты и т.д.) будет приведено в другом разделе.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
