Технические характеристики и условия эксплуатации
Изготовление происходит по ТУ 16К13-020-93 госстандарта. Назначение ПУГНП определялось как прокладка освещения и питание маломощных электрических приборов, работающих в электрических сетях с напряжением до 250 Вольт. Метод укладки – неподвижный. Основные технические характеристики следующие:
- Материал токопроводящей жилы – медь.
- Материал изоляции – ПВХ-пластикат.
- Рабочая температура, при которой сохраняются свойства изоляции – от -50 до +50 С°. Запас прочности до +70 С° – кабель должен выдерживать длительный нагрев до этой температуры и кратковременный до +80.
- Температура при которой разрешено выполнять монтаж – от -15. При более низких значениях возрастает вероятность излома изоляции при перегибах провода.
- Средняя эластичность – при укладке запрещены изгибы радиусом меньшим 10 наружных диаметров кабеля.
- Допустимая влажность окружающего воздуха – 100%, при температуре до +35 С°.
- Сопротивление жилы сечением 1 мм² – до 27,1 Ом, жилы 1,5 мм² – до 12,1 Ом, жилы 2,5 мм² – до 7,41 Ом и жилы 4 мм² – 4,61 Ом. В тестовых замерах этот параметр вычисляется при температуре 20 С°, на контрольном отрезке кабеля длиной 1 км.
- Расчетный срок эксплуатации – 15 лет.
- Маркировка – ПУГНП X*Y, где X – количество жил, а Y – их поперечное сечение.
- Маркировка ПУНГПнг указывает на повышенную сопротивляемость возгоранию, ПУГНПнгд-LS – на пониженное выделение дыма при тлении.
- Гарантийный срок – 2 года с момента начала эксплуатации.
Об использовании провода смотрите в этом видео:
Основные параметры
Технические характеристики провода ПУГНП:
- Жилы изготовлены из меди, минимум из 7 проволок толщиной от 0,3 мм каждая.
- Напряжения: 450В постоянного тока, 1000В переменного.
- Материал изоляции – ПВХ.
- Рабочая температура в диапазоне от -50°C до +50°C. При длительном нагреве выдерживает до 70°C, а при кратковременном +80°C.
- Температура монтажа не ниже -15°C, при большем морозе изолирующий слой может повредиться.
- Тип монтажа – неподвижный.
- Гибкость: не менее 10 наружных диаметров провода.
- Влажность окружающей среды до 100% (при t=+35°C).
- Срок эксплуатации – 15 лет.
- Сопротивление изоляции 10 МОм.
- Строительная длина от 100 м.
- Диапазон сечений жил для двух жильного провода от 0,35 мм2 до 6,0 мм2, для трёхжильного – от 0,35 мм2 до 4,0 мм2.
Предлагаем ознакомиться с таблицей веса и наружного диаметра при определенных сечениях провода ПУГНП:
На рынке есть много производителей, которые производят ПУГНП. Стоит отметить, что технические характеристики зависят от ответственности производителя. Среди них можно выделить:
- ОАО «Беларускабель», Мозырь
- ООО «Луки-Кабель», Великие Луки
- ООО «ТД ПромЭл», Орел
Силовые кабели
Есть различные виды кабелей, которые используют для подведения электрического тока к зданию. Чаще всего задействуют ВВГ и его варианты. Ниже представлены различные разновидности кабелей подобного типа.
ВВГ — мягкий силовой провод. Снаружи изделие имеет черный цвет, хотя иногда встречаются и белые варианты. Это негорючий многожильный кабель. Стандартно изделия упакованы в большом метраже. Жил внутри — от 1 до 5. В диаметре они от 0,15 до 24 см.
ВВГ применяют, когда электроток имеет напряжение до 1000 В. В бытовых условиях используют те виды медных кабелей, у которых диаметр жилы составляет по 0,15-0,6 см.
Температура эксплуатации — в пределах -50…+50°С. Если показатель будет составлять +40°С, то изделие выдержит влажность даже до 98%. Оно устойчиво к воздействию химикатов. Имеет прочные изгибы при установке, так что кабель не разрывается, не переламывается.
Выделяют такие виды силовых кабелей этого типа:
- АВВГ. Бывает многожильным или одножильным алюминиевым.
- ВВГнг. Он не просто не горит, а имеет повышенные характеристики в такой сфере.
- ВВГп. Это плоский защищенный провод.
- ВВГз. Внутри между слоями присутствуют еще жгуты, которые сделаны из прорезиненного материала.

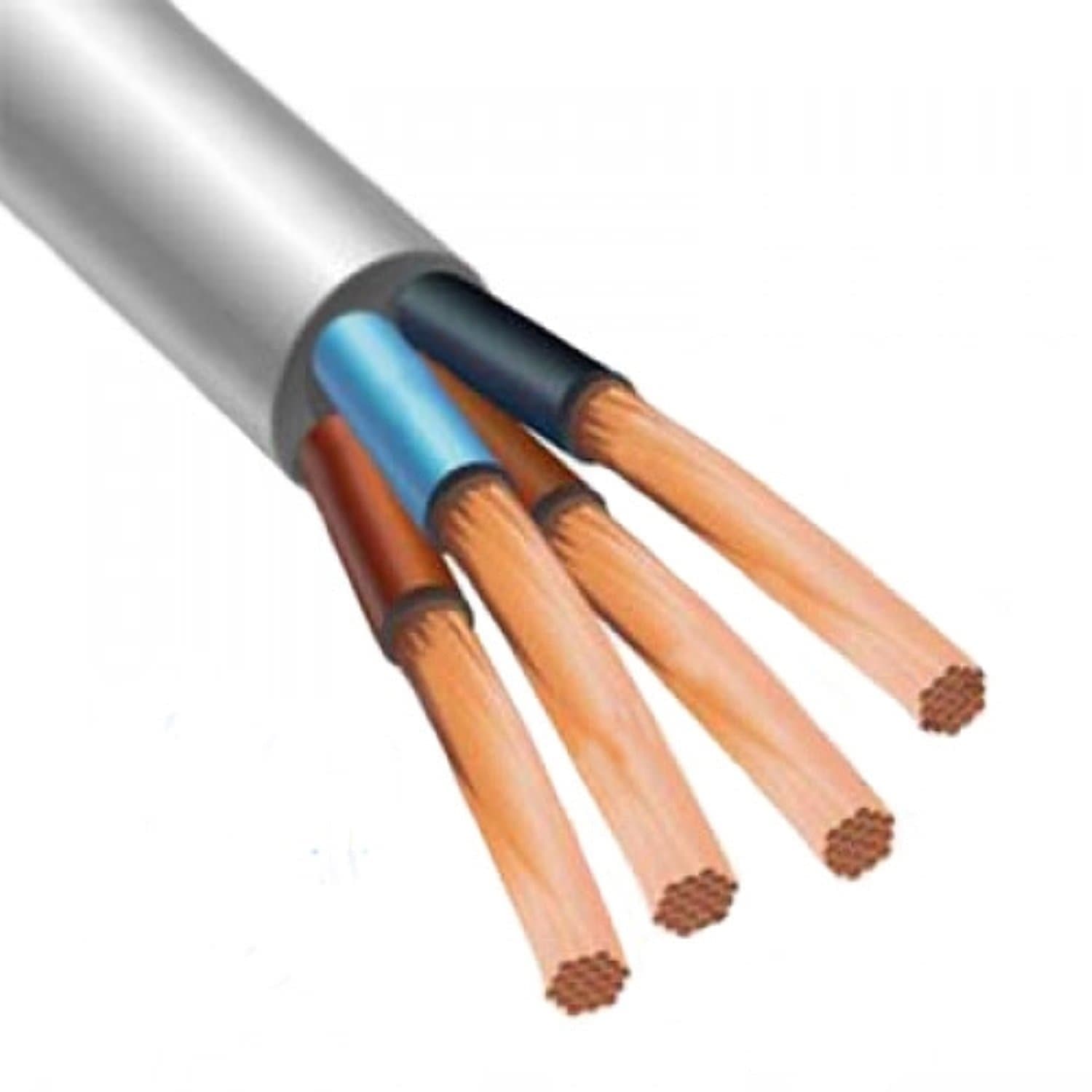

NYM — это другая разновидность силовых медных кабелей. Наружная прослойка выполнена из ПВХ, который не возгорается. Между изоляционными прослойками размещен резиновый наполнитель, за счет которого изделие становится более прочным и термостойким.
Внутри только медные жилы. Однопроволочных модификаций не бывает. Диаметр жил составляет 0,15-1,6 см. Такую разновидность кабеля применяют для проводки освещения либо в других сетях, где 660 В. Изделие задействуют для прокладки на открытом воздухе, поскольку оно устойчиво к влаге и воздействию температур. Допустимые показатели — -40…+70°С.
Но нужно учитывать, что подобное изделие плохо выдерживает прямые солнечные лучи, так что его лучше хотя бы накрывать. Когда нужно будет изгибать кабель, то диаметр такого поворота должен быть минимум 4 сечения изделия. Если сравнивать NYM с ВВГ, то первый устойчив к условиям окружающей среды и более комфортный. Но он стоит больше и выпускается только округлым, так что в стены не получится проложить его.
По гибкости медный провод типа КГ является одним из лучших. Он предназначается для переменного тока до 660 В либо постоянного с 1000 В. Внутри по 1-6 жил, наружная оболочка прорезинена.
Изделие подходит для температур -60…+50°С. Стандартно такой кабель используют для присоединения устройств (сварочный, генераторный и другие аппараты). Создана модификация КГнг, у которой изоляция не поддерживает горение. Это единственное отличие подобной вариации КГ-кабеля.
ВББШв — это не просто медный одно- или многопроволочный кабель, но он еще является бронированным. Жил бывает до 5, а их диаметр — от 0,15 до 24 см. Чтобы бронировать изделие, используют дополнительную оплетку. Пара лент намотаны одна сверху другой, перекрывая зазоры. А они уже накрыты специальным ПВХ с пониженным уровнем возгорания.
Изделие подходит для температур -50…+50°С, выдерживает влажность до 98%. Но если нужно загнуть кабель, то радиус должен составлять не меньше 10 диаметров изделия. Типы (обозначения отличаются) такие:
- АВББШв. Внутри жилы из алюминия.
- ВББШвнг. Не горит.
- ВББШвнг- LS. Не просто не горит, но еще и не пропускает дым, газ.
Используют такой вариант для прокладки в грунте, на воздухе, в трубах, но делают специальную защиту от солнечных лучей.
Монтаж
Перед приобретением кабеля ПУГНП обязательно проверьте диаметр всего изделия и отдельных жил, используя штангенциркуль. Если итоговый результат замера будет ниже более чем на 15%, то покупать товар не рекомендуется. При большом желании можно пересмотреть стоимость продукта, но помните, что такой провод будет иметь меньшие характеристики, нежели заявлено в паспорте.
Выполните срез и проверьте расцветку используемых жил. Воспользуйтесь увеличительным стеклом, чтобы убедиться в однородности проволок, отсутствии каких-либо помутнений и пятен.
Чтобы повысить безопасность при эксплуатации изделия, покупайте провода со слегка увеличенным запасом по сравнению с табличными данными. Обязательно добавьте к обустраиваемой цепи надежный автоматический выключатель для защиты оборудования. Чтобы снизить токовые нагрузки из-за большого числа потребителей, разбейте проводку на отдельные группы (чем больше, тем лучше).
При передаче электрической энергии провода излучают электромагнитное поле, оказывая негативное влияние друг на друга. Происходит это в том случае, если они уложены в непосредственной близости.
При групповой прокладке руководствуйтесь значениями зависимости мощности от токовой нагрузки из таблицы ниже (показатель не должен превышать указанное значение):
| Сечение жилы, кв. мм | 0,75 | 1,0 | 1,5 | 2,5 | 4,0 | 6,0 |
|---|---|---|---|---|---|---|
| Диаметр жилы, мм | 0,98 | 1,13 | 1,38 | 1,78 | 2,26 | 2,76 |
| Мощность/Сила тока, кВт/А для одного провода | 2,86/13 | 3,3/15 | 4,4/20 | 5,94/27 | 7,92/36 | 10,12/46 |
| Два провода | 2,64/12 | 3,08/14 | 3,74/17 | 5,28/24 | 7,48/34 | 9,02/41 |
| Три провода | 2,42/11 | 2,86/13 | 3,3/15 | 4,84/22 | 6,82/31 | 8,14/37 |
| Четыре или больше проводов | 2,2/10 | 2,64/12 | 3,08/14 | 4,63/21 | 5,94/27 | 7,7/35 |
В соответствии с ПУЭ перед соединением с помощью винтовых клемм зачищенные края кабеля следует обжать наконечником или выполнить залужение. Чтобы снизить приток воздуха в случае возгорания изоляционного слоя при перегреве провода, исключайте прокладку в кабель-каналах и строительных пустотах. Под штукатуркой укладывайте кабель без применения гофрированных труб.
Методы технического контроля
На кабельной продукции вызывающей сомнения, стоит вспомнить методы контроля качества проводов ПУГНП и ПУНП
Осмотр при покупке (визуально). Проверьте количество жил кабеля, в гибком кабеле число проволок в жиле (не менее 7). Обязательно посмотрите целостность оболочки. Бухта кабеля должна быть плотной, с заводской биркой, на которой указан адрес завода, ТУ производства, год производства и
Измерение размеров
Используя измерительные инструменты, проверьте толщины изоляции жил и оболочку кабеля (параметры выше). Проверьте сечение жил кабеля. Для многопроволочных жил используете формулу:
0,785×d2×N (где N – количество проволок в жиле, d – диаметр проволок в жиле). Допустимое отклонение 15%.
Механическое испытание
Если есть возможность использовать морозильник -15°С, проверьте качество оболочки кабеля
Это особенно важно для этих проводов.
Для этого, нужно провод длинной 1200 мм, свернуть в кольцо диаметром 40 см, и положить в морозильник на 2 часа.
После этого кабель достается, 60 минут лежит в помещении (отогревается) и навивается на цилиндр диаметром 10 крат толщине провода. Если после такой «экзекуции» на оболочке не будет трещин, значит, несмотря на соблазн, производитель сделал качественный провод.. Провод ПВС Кабель ПВС Технические характеристики провода
Провод ПВС Кабель ПВС Технические характеристики провода
Конструкция
Конструктивно провод ПУНП состоит из:
- медных жил, количество которых определяется конкретной маркой и может варьироваться от 2 до 5 проводников;
- поливинилхлоридной изоляции каждой жилы, предназначенной для отделения проводников друг от друга и электрического разделения;
- наружной оболочки – выполняется из ПВХ изоляции белого цвета, предназначенной для отделения пучка жил от окружающей среды.

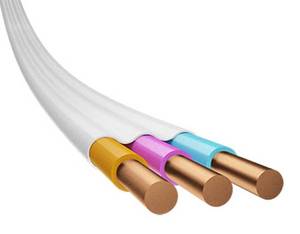

Пример трехпроводной модели ПУНП представлена на рисунке ниже:
Рис. 2: конструкция провода ПУНП
Следует отметить, что несмотря на заводскую маркировку провод ПУНП конструктивно представляет собой кабель. Так как его жилы имеют индивидуальную изоляцию, а вся конструкция собрана общей оболочкой,.
В зависимости от количества жил провод ПУНП может применяться как для однофазных, так и для трехфазных потребителей с возможностью подключения нуля и земли. В соответствии с потребностью электрических сетей жилы могут оснащаться изоляцией определенного цвета (желто-зеленая для земли, голубая для нуля, остальные для фазных проводов).

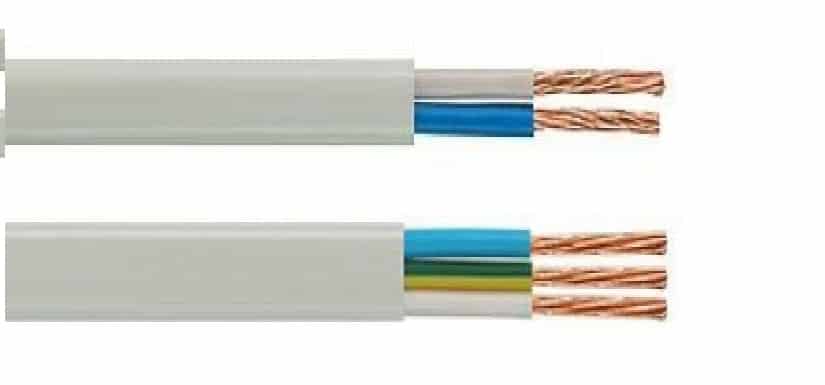

Рис. 3: Пример цветовой маркировки жил
Благодаря такому разнообразию провод ПУНП имеет достаточно широкую сферу применения, как в промышленном, так и бытовом назначении: в осветительных сетях, при подключении различного оборудования, для питания бытовых приборов и промышленных устройств, монтажа электропроводки и т.д. ПУНП можно использовать для открытой и скрытой прокладки, в кабельных каналах, гофрах или для стационарной прокладки местных низковольтных ВЛ.
Описание и конструкция
Внешнее отличие резьб ПУНП и ПУГНП
Изначально материал разрабатывался как проводник для подключения бытовой техники. Теперь он производится без привязки к ГОСТу, что влияет на эффективность и безопасность эксплуатации. Гибкую модификацию ПУНП нельзя отнести к категории проводов, так как она включает в себя несколько жил и общую изоляционную оболочку. Продукт также не соответствует техническим и эксплуатационным критериям кабеля.
Расшифровка аббревиатуры:
- П – название «нить»;
- ООН – универсальное назначение;
- П – квартира.
- – гибкий;
В начале сокращения нет буквы «А», что означает наличие медных жилок. Конструктивно ПНГП состоит из:
- 2 или 3 токопроводящие жилы из скрученных проводов;
- изоляционная оболочка из ПВХ толщиной 0,3 мм для каждого элемента;
- обычный ПВХ изоляционный слой толщиной 0,5 мм.
Медь с высокими скоростями проводимости используется для скрутки проводов. Многопроводная технология должна была обеспечить необходимую гибкость: если один элемент сломается, проводник сможет проводить ток, но нагрузка на проводку увеличится.
Параллельное расположение жил без перекручивания делает проволоку плоской. Дать точное описание материала проблематично, так как производители используют пластмассовые составы с разной огнестойкостью.
Особенности применения
Согласно действующим правилам электротехнических установок (ПУЭ), провод ПУГНП в бытовых и промышленных помещениях может использоваться только для подведения электричества к приборам, причем номинальные параметры подводимого тока должны соответствовать допускам проводника. Однако в действительности этот провод можно нередко встретить в качестве силового кабеля. В советское время его спокойно применяли для разведения электрических сетей в домах и квартирах. Сегодня это запрещено делать профессиональным организациям, но самостоятельные электрики продолжают использовать ПУГНП в этих целях.
Запрет на применение ПУГНП связан с тем, что данный провод выпускается не в соответствии с государственными стандартами. ТУ 16.К13-020-93, которому соответствуют характеристики проводника, позволяет производителю делать провода с допуском к площади сечения до 30%. Этим и пользуются производители, пытаясь снизить отпускную цену продукта за счет уменьшения затрат на производство. В результате человек покупает ПУГНП с номинальной площадью сечения в 2,5 мм2, а на деле она не превышает 2 мм2. Хороший электрик, конечно, замерит провод перед покупкой и откажется от тонкого проводника, но неопытный человек установит провод в сеть, где нагрузка может оказаться критической для кабеля с такой толщиной.
Кроме того, ПУГНП не соответствует текущим требованиям к электрическим проводникам по толщине изоляции. Согласно действующим стандартам толщина изоляционной оболочки всего провода и токопроводящих жил в отдельности должна быть не меньше 0,4-0,5 мм, а в ТУ, по которому производят ПУГНП, допускается слой ПВХ от 0,3 мм. Ответ на вопрос о том, почему кабель все равно можно найти на полках крупных строительных гипермаркетов, довольно прост – запрет на использование не означает запрет на производство, а установка неподходящих для конкретных условий проводов является риском и ответственностью того, кто её осуществляет.
По этим причинам ПУГНП, как и ПУНП, не рекомендуется применять для разводки электросети в бытовых условиях. Хорошей альтернативой для этого материала являются кабели NYC – это европейский аналог нашего ПУНП, который проходит современную сертификацию по евростандартам. Среди отечественных марок лучшей альтернативой является ВВГ, который производят по ГОСТу.
Несмотря на все сказанное, категорически запретить провод ПУГНП нельзя и не целесообразно. По сути, любой кабель, какую бы стандартизацию он ни проходил, не будет безопасным, если его использовать в неподходящих условиях. Данный провод можно применять, но только в условиях, когда вы полностью уверены, что даже рабочее повышение нагрузки не спровоцирует возгорание. Например, для подключения электрических приборов или подведения света к гаражу, погребу или бане, когда на сеть не планируется «сажать» высокомощные приборы, такой кабель сгодится. Правда, в таком случае его желательно укладывать в гофру. А использовать столь слабый материал для питания электроплиты или стиральной машины вы, скорее всего, не захотите сами, или электрик, осуществляющий работу, подскажет, что это противоречит основам безопасности.
Технические характеристики провода ПУГНП
В основном предназначен для бытового применения
Конструктивно состоит из двух или трёх многожильных медных проводников в поливинилхлоридной (ПВХ) изоляции, расположенных параллельно друг другу. Проводники заключены в общую ПВХ оболочку.
Рекомендуется использовать в наружной и скрытой проводке напряжением до 250 вольт. При наружном применении необходимо заключать в гибкий изоляционный негорючий шланг.
Норма на поперечное сечение в ТУ 16.К13-020-93, по которым выпускается провод, имеет допуск «минус» 30 %. Производители пользуются этим в целях экономии меди. Поэтому при выборе сечения провода по максимальной токовой нагрузке необходимо обязательно это учитывать. В противном случае неправильный выбор может привести к перегреву проводки и её возгоранию. Поэтому лучше выбирать с двухкратным запасом, чтобы не ошибиться с диаметром и толщиной изоляции.
Не соответствует провод ГОСТу и по минимальной толщине изоляции многожильных проводов(0.4мм) По ТУ её допускается делать толщиной 0.3 мм.
Основные параметры:
- напряжение электрической сети 250 вольт частотой 50 Гц;
- предельный диапазон температур от минус 15 до плюс 50 градусов Цельсия;
- максимальный допустимый нагрев проводов 70 градусов Цельсия;
- минимальное поперечное сечение 1мм2;
- максимальное поперечное сечение 4 мм2;
- максимальное количество жил 3;
- срок эксплуатации 15 лет.
Прокладка на улице и под землёй нежелательна. Но в случае такой необходимости провод требуется помещать в гофрированный шланг или трубу. В общем, провод нужно использовать исключительно в слаботочных сетях для подключения бытовых приборов, ненагруженных осветительных сетей, и термопар, контрольно-измерительной аппаратуры и автоматики. Скорее пугнп можно отнести по конструкции к электрическим шнурам. В дальнейшем в статье я буду называть их «шнурами», заключив слово в кавычки. Иначе, как тогда называть провода в составе пугнп? Проводниками?
Итак, «шнуры» пугнп бывают нескольких видов:
- пугнп 2х0.75 пунгп 2х1.0 пунгп 2х1.5 пунгп 2х2.5; пунгп 2х4.0.
- пунгп 3х0.75; пунгп 3х1.0; пунгп 3х1.5; пунгп 3х2.5; пунгп 3х4.0,
где первая цифра количество проводов в «шнуре», а вторая цифра сечение провода в мм2
В двухжильных «шнурах» нулевой провод окрашен в синий цвет, а в трёхжильных нулевой имеет зелено-жёлтый цвет.
Допустимые токи нагрузки приведены в таблице:
| Номинальное сечение,мм 2 | Допустимый ток нагрузки, А | |
|---|---|---|
| с двумя жилами | с тремя жилами | |
| 1,5 | 19 | 19 |
| 2,5 | 27 | 25 |
| 4 | 38 | 35 |
Как выбрать провод
Нынешние требования при использовании проводников диктуют, что проводка в зданиях и любых сооружениях должна создаваться по системе «трех проводов». В ней используются проводники, отвечающие за ноль, фазу и заземление. Именно поэтому, при прокладке розеточных или осветительных проводок, пользуются как минимум типом ПУНП с 3 жилами, а как максимум – ВВГнг. Помимо этого, необходимо рассчитать нагрузки, которые будут создаваться на сеть из-за подключения электрических приборов и прочих непредвиденных ситуаций. В связи с этим, перед прокладкой определяют толщину жилок кабеля, а также площадь поперечного сечения проводника.
Вам это будет интересно Особенности кабельных стяжек
Большой моток плоского кабеля ПУНП белого цвета
Важно! Для точного определения существуют всевозможные таблицы отношений сечения проводника к мощностным нагрузкам электрического тока и напряжения. Если существует необходимость прокладки ПУНП в качестве домашней проводки для розеточной группы, подключения всех бытовых приборов (утюга, холодильника, бойлера, телевизора и микроволновки) и светильников в виде люстр и бра, то рекомендуется использовать ПУНП 3 на 2.5 мм2. Таких параметров будет вполне достаточно даже для приборов с повышенными нагрузками: кондиционеров, электрических плит, котлов, но для последних, желательно, прокладывать кабели с сечением жил от 4 до 6 мм2
Таких параметров будет вполне достаточно даже для приборов с повышенными нагрузками: кондиционеров, электрических плит, котлов, но для последних, желательно, прокладывать кабели с сечением жил от 4 до 6 мм2
Если существует необходимость прокладки ПУНП в качестве домашней проводки для розеточной группы, подключения всех бытовых приборов (утюга, холодильника, бойлера, телевизора и микроволновки) и светильников в виде люстр и бра, то рекомендуется использовать ПУНП 3 на 2.5 мм2. Таких параметров будет вполне достаточно даже для приборов с повышенными нагрузками: кондиционеров, электрических плит, котлов, но для последних, желательно, прокладывать кабели с сечением жил от 4 до 6 мм2.
Провод «КиП НТ» ПУНП/ПуВВ, 2×2.5 мм2
Отдельно можно сказать и про осветительные приборы. Для них, в целях экономии, допускается использование сечения от 0.75 до 1.5 мм2. Обычно, всевозможные светильники имеют корпус из пластика и проводку заземления подсоединять некуда.
Важно! В производственных помещениях, как правило, применяются металлические светильники, поэтому правила заземления нужно соблюдать при любых способах монтажа: рассчитывать нагрузку, количество осветительных приборов и подключать заземление к металлической основе. Схема проводки для домашних розеток. Схема проводки для домашних розеток
Схема проводки для домашних розеток
Маркировка, параметры
Установочный провод «П» универсальный, «УН» плоской «П» конструкции, применяется для устройства осветительных сетей невысокой мощности стационарных установок. Имеет монолитный медный проводник, виниловую изоляцию. Литера «Г» (ПУГНП) означает конструкцию из свитых тонких проволок, придающих гибкость.
Марка определена условиями ТУ 16 К13-020-93. Основные характеристики должны быть не ниже заявленных стандартом:
Нормируется стандартное значение номинального сечения жилы. Активное сопротивление жилы кабеля, зависит от сечения, жестко также задано стандартом. Это должно заставить производителя продукции, использовать качественный материал. Зависимость величин сопротивления от сечения приведена в таблице.
| Номинальное сечение жилы, мм2 | 0.75 | 1 | 1.5 | 2.5 | 4 | 6 |
| Электрическое сопротивление постоянному току 1 км жилы при 20℃, Ом, не более | 25.5 | 21.8 | 14 | 7.49 | 4.79 | 3.11 |
| Диаметр жилы, мм | 0.98 | 1.13 | 1.38 | 1.78 | 2.26 | 2.76 |
Для удобства введена строка с вычисленными диаметрами;
Бывает двух, трехжильный. Толщина изоляции зависит от рабочего напряжения, количества жил. Толщина изоляции в таблице приведена для рабочего напряжения переменного тока частотой 50 Гц, ограниченного 660 В.
| Количество жил и сечение | Толщина | Для ПУНП | Для ПУГНП | |||
| изоляции, мм | оболочки, мм | Габариты мм*мм | Вес 1 км провода, кг | Габариты мм*мм | Вес 1 км провода, кг | |
| 2,0,75 | 0.6 | 0.8 | 3,4*5,1 | 34 | 3,5*5,5 | 34.5 |
| 2×1,0 | 0.6 | 0.8 | 3,5*5,3 | 38 | 3,6*5,5 | 40.1 |
| 2×1,5 | 0.7 | 0.8 | 4,0*6,4 | 53 | 4,1*6,5 | 54.8 |
| 2×2,5 | 0.8 | 1 | 4,4*7,1 | 74 | 4,6*7,5 | 81.1 |
| 2×4,0 | 0.9 | 1.1 | 5,1*8,4 | 110 | 5,3*9 | 116.1 |
| 2×6,0 | 1 | 1.2 | 5,6*9,4 | 151.2 | 5,8*10 | 159.5 |
| 3×0,75 | 0.6 | 0.8 | 3,4*7,1 | 44.2 | 3,5*7,5 | 47.4 |
| 3×1, | 0.6 | 0.8 | 3,5*7,5 | 55.3 | 3,6*7,5 | 57.4 |
| 3×1,5 | 0.7 | 0.8 | 4,0*8,7 | 73.5 | 4,1*9 | 79.1 |
| 3×2,5 | 0.8 | 1 | 4,4*10 | 107.6 | 4,6*10,4 | 188.5 |
| 3×4, | 0.9 | 1.1 | 5,1*12 | 160.8 | 5,3*12,4 | 170 |
| 3×6,0 | 1 | 1.2 | 5,6*13,5 | 223.1 | 5,8*14,1 | 235 |
Дополнительно приведены, габаритные размеры (ширина*высота), вес;
- Сопротивление изоляции одного километра при 20°С не меньше, мОм: 1;
- Допустимый диапазон температуры эксплуатации, °С: -15 ÷ +50, максимальный нагрев жилы, °С: +70;
- Рабочее напряжение ПУНП, установленное ТУ, не превышает, В: 250.
Производители
Из полученного обзора пятерки крупнейших предприятий можно сделать вывод о том, что искать надо дальше на более мелких кабельных заводах. ПУГНП нашелся на Орловском кабельном заводе. К сожалению, на сайте этого предприятия не указаны цены для этой марки. Но зато понятно, что этот провод не относится к продукции премиум-класса, которая именуется как Voltex. Желающим получить цену от производителя придется обращаться с запросом непосредственно к менеджерам Орловского кабельного завода.
Но поскольку мы стараемся наиболее полно проинформировать наших читателей, поиск был продолжен, и в результате обнаружен интересный специализированный поисковик – БЫСТРОКАБЕЛЬ (bystrokabel.ru). Этим сайтом рекомендуем пользоваться при поиске наиболее интересных ценовых предложений на кабельно-проводниковую продукцию. Работать с поисковиком рекомендуется в рабочее время, поскольку серверы на некоторых предприятиях в иное время не всегда доступны.
Помимо множества поставщиков и производителей провода марки ПУГНП поиск показал интересный результат. Так, в г. Орле найден завод ПРОМЭЛ, который выпускает провод ПуГВВ до 450/750 В, но, тем не менее, называет эту марку как ПУГНП. Следовательно, у марки ПУГНП существует аналог – ПуГВВ, который можно купить взамен. То же самое можно найти и у других поставщиков – предлагается не сам ПУГНП, а его аналог. Это значит, что при покупке провода необходимо сверить марку провода с заводской биркой или документами от производителя.
Например, в ООО «Луки-Кабель» натурально ПУГНП-провод выпускается только в одножильном варианте. Для двух- и трехжильных проводов фактически делается подмена марки – взамен предлагается ШВВП. Учитывая авторитет этого производителя, остается сделать вывод о том, что различия между ШВВП и ПУГНП минимальны. Но в продаже у коммерческих структур марка ПУГНП предлагается как самостоятельная. В таком же виде она фигурирует и на сайте Орловского кабельного завода.
А на сайте ОАО «Беларускабель» удалось найти даже три разновидности провода ПУГНП:
Разновидности ПУГНП
Марки ПУГНП и ПУГНП RoHS – это провод, содержащий две жилы сечением (кв. мм) 0,35; 0,5; 0,75; 1,0; 1,5; 2,5; 4,0; 6,0. Марка ПУГНП RoHS/REACH – это провод, содержащий три жилы сечением (кв. мм) 0,35; 0,5; 0,75; 1,0; 1,5; 2,5; 4,0. Отличительной особенностью изоляции этих марок обозначено отсутствие свинца в поливинилхлоридном пластикате, который использован для изоляции жил и наружной оболочки. Хотя в ОАО «Беларускабель» производят также ПВС и ШВВП, получить цены опять-таки не удалось по неизвестной причине.
Будем надеяться, что у читателя получится это сделать, в том числе при обращении к дилерам этого предприятия. Ассортимент разновидностей для марки ПУНГП у ОАО «Беларускабель» в несколько раз больше в сравнении с этой же маркой от Орловского кабельного завода и прочих производителей. Например, в г. Орле предлагаются только сечения 1,5, 2,5 и 4 кв. мм для двух- и трехжильных вариантов. Что касается цен, пришлось поискать у посредников. И вот что можно видеть:
В сравнении с ПВС марка ПУНГП чуть дешевле
В сравнении с ПВС марка ПУНГП чуть дешевле
О ценовом противостоянии марок ШВВП и ПУГНП по прайсам продавцов сообщить читателям корректную информацию сложно. В большинстве прайсов эти марки просто объединяют и представляют, как полный аналог друг друга. По этой причине настоящий оригинальный провод ПУГНП лучше купить у производителей и дилеров, о которых было сообщено выше. Остается лишь более детально охарактеризовать эту марку.
Соответствие марок проводов по ГОСТ 6323-79 и ТУ16-705.501-2010
| ГОСТ 6323-79 | ТУ16-705.501-2010 | ГОСТ 6323-79 | ТУ16-705.501-2010 |
|---|---|---|---|
| ПВ1 (без оболочки, сечение 0,5-95,0 мм2 | ПуВ (без оболочки, сечение 0,5-400, мм2) | ППВ (плоский, без оболочки) | ПуВВ (плоский, в оболочке) |
| ПВ2 | * — | АПВ** | — |
| ПВ3 | *- | АППВ** | *** — |
| ПВ4 (без оболочки, сечение 0,5-10,0 мм2) | ПуГВ (без оболочки, сечение 0,5 — 400,0 мм2 | — | ПуГВВ (плоский, в оболочке, гибкий) |
*Рекомендуется применять провод марки ПуГВ
**Провода с алюминиевыми жилами к производству не предусмотрены
***Рекомендуется применять провод марки ПуВВ
Зависимость величины активного сопротивления, максимального диаметра, расчетного веса от размера:
| Кабель ПУГВ, медный, одножильный, класс гибкости 5 | |||
|---|---|---|---|
| Номинальное сечение жилы, мм2 | Максимальные наружные размеры, мм | Электрическое сопротивление жилы, Ом/км, не более | Расчетная масса, кг/км |
| 0.5 | 2.5 | 39 | 8.9 |
| 0.75 | 2.7 | 26 | 11.9 |
| 1 | 3 | 19.5 | 14.6 |
| 1.5 | 3.5 | 13.3 | 21.6 |
| 2.5 | 4.6 | 7.98 | 36.2 |
| 4 | 5.2 | 4.95 | 51.3 |
| 6 | 6.1 | 3.3 | 72.9 |
| 10 | 7.8 | 1.91 | 120.9 |
| 16 | 9.1 | 1.21 | 185.7 |
| 25 | 10.9 | 0.78 | 289.4 |
| 35 | 11.7 | 0.56 | 387.3 |
Номинальная величина сопротивления ограничивает поток электронов, протекающий через проводник. Превышение нормального тока вызывает больший разогрев жилы. Допустимый ток, протекая по жиле длительное время, не приводит к изменениям электрических параметров из-за нагрева. Величина допустимого тока ограничивается не только номинальным сечением. Взаимное индуктивное влияние проложенных вместе проводников снижает допустимый ток в соответствии данных таблицы:
| Допустимый длительный ток для проводов в резиновой и ПВХ изоляции с медными жилами, А | ||||||
|---|---|---|---|---|---|---|
| Сечение токопроводящей жилы, мм2 | Для проводов проложенных | |||||
| Открыто | В одной трубе | |||||
| двух одножильных | трех одножильных | четырех одножильных | одного двухжильного | одного трехжильного | ||
| 0.5 | 11 | — | — | — | — | — |
| 0.75 | 15 | — | — | — | — | — |
| 1 | 17 | 16 | 15 | 14 | 15 | 14 |
| 1.5 | 23 | 19 | 17 | 16 | 18 | 15 |
| 2.5 | 30 | 27 | 25 | 25 | 25 | 21 |
| 4 | 41 | 38 | 35 | 30 | 32 | 27 |
| 6 | 50 | 46 | 42 | 40 | 40 | 34 |
| 10 | 80 | 70 | 60 | 50 | 55 | 50 |
| 16 | 100 | 85 | 80 | 75 | 80 | 70 |
| 25 | 140 | 115 | 100 | 90 | 100 | 85 |
| 35 | 170 | 135 | 125 | 115 | 125 | 100 |
| 50 | 215 | 185 | 170 | 150 | 160 | 135 |
| 70 | 270 | 225 | 210 | 185 | 195 | 175 |
| 95 | 330 | 275 | 255 | 225 | 245 | 215 |
| 120 | 385 | 315 | 290 | 260 | 295 | 250 |
Таблицу можно использовать, подбирая сечение нужного для монтажа или ремонта провод ПуГВ. Выясняем предварительно максимальную расчетную мощность потребления для монтируемой сети или участка. По формуле I=P/U, поделив значение мощности на напряжение, высчитываем максимальный ток. Сравнивая полученное значение с табличными данными, подбираем необходимое сечение.
Электрическую защиту токопроводящей жилы обеспечивает достаточно толстый слой качественной изоляции. Толщина пластика зависит от номинального сечения проводника, стандартные значения приведены:
| Номинальное сечение жилы, мм | Номинальная толщина изоляции, мм |
|---|---|
| От 0,5 до 1,0 включ. | 0.6 |
| 1.5 | 0.7 |
| от 2,5 до 6,0 | 0.8 |
| 10,0 и 16,0 | 1 |
| 25,0 и 35,0 | 1.2 |
| 50,0 и 70,0 | 1.4 |
| 95,0 и 120,0 | 1.6 |
| 150 | 1.8 |
| 185 | 2 |
| 240 | 2.2 |
Качественная изоляция должна обеспечивать сопротивление 5 мОм на километровый участок при температуре воздуха 20 °С. Механические свойства обеспечивают:
- Прилегание ПХВ к меди и беспрепятственное удаление пластика;
- Ровную, плотную поверхность пластика без пор, вмятин, трещин;
- Растяжение до наступления разрушения – 150%;
- Радиус изгиба выполняется от пяти диаметров изолированного проводника.
Температурные характеристики:
- Эксплуатация нормальна в интервале, °С: -40 ÷ +65;
- Рабочий долговременный нагрев , до °С: +70;
- Кратковременный, до 8 часов, нагрев допускается, °С: +80;
- Работоспособность сохраняется при перегреве током КЗ до 4 секунд, °С: +160;
- Монтаж, без специальных мер подогрева участка работы, запрещен на морозе выше -15 °С;
- Сохраняет стойкость к влаге воздуха до 98% с температурой не более, °С: +35.
Соблюдение условий нормальной эксплуатации обеспечит срок работы ПуГВ более 15 лет.
