Контроль качества провода ПВ 3
В процессе эксплуатации провода могут возникнуть сомнения в соответствии параметров, заявленных маркировкой, реальным показателям проводной продукции. Для проверки качества ПУГВ пользуются несколькими способами тестирования кабеля.
Визуальный
Проверяют правильность указанной маркировки, количество проволок в жиле, расцветку ПВХ изоляции. Также осматривают места сгибов ПУГВ на предмет повреждений оболочки провода. Измеряют толщину изоляции, наружный диаметр и сверяют с паспортными данными.
Для проверки поперечного сечения жилы измеряют микрометром толщину одной проволочки. Затем производят расчёт по формуле:
0,785dпр2N, где N – количество проволок в жиле, dпр – диаметр каждой проволоки.
Электроизмерительный
Измеряют сопротивление токопроводящей жилы. Замер делают омметром на отрезке провода определённой длины. Затем делают перерасчёт на 1 км длины кабеля и сравнивают полученный показатель с паспортными данными.
Дополнительная информация. Если встречается маркировка – GD3, то это означает, что провод соответствует марке ПВ 3. GD3 – это импортный аналог отечественного продукта.
Стоимость
Цена провода ПуГВ 1х6 устанавливается в индивидуальном порядке для каждого потребителя. Приобретение товара может производиться из имеющегося в наличии ассортимента или по предварительному заказу. Выгодные предложения и доступная стоимость провода позволяют выбрать необходимый товар. Цена за метр устанавливается в зависимости от объема заказа, условий поставки товара и других нюансов.
Чтобы купить ПуГВ 1х6 достаточно оставить заявку удобным способом – на сайте или отправить на электронную почту. В самые короткие сроки потребитель получит выгодное предложение, скидки на покупку и условия доставки заказа.
Полная информация о продукции, сертификат соответствия, а также паспорт качества предоставляются в обязательном порядке каждому покупателю, что гарантирует приобретение оригинального товара с заявленными характеристиками и качеством.
Как правильно использовать провод?
Во время наружной прокладки ПуГВ его обязательно стоит помещать в гофрированные трубки или кабельные каналы. Это необходимо для исключения возможности растрескивания изоляции под воздействием ультрафиолетовых лучей, а также для предотвращения механических повреждений. Следует помнить, что при прокладке провода температура окружающей среды должна быть не ниже -15 оС. Если данный показатель будет ниже, то кабель потеряет свою прочность. Игнорирование этого правила может привести повреждениям изоляции при сгибании.
Важно! При прокладке трасс необходимо следить за радиусом изгиба провода. Она должна быть не менее 5 наружных диаметров провода, который учитывается вместе с изоляцией
Радиус изгиба
Обратите внимание на советы по выбору:
- В первую очередь необходимо осмотреть кабель, и убедиться в отсутствии механических повреждений и дефектов, а также, в том, что сечение совпадет с заявленным значением.
- При помощи обычного мультиметра можно с легкостью проверить сопротивление.
- Через каждые 500 мм на провод нанесена маркировка, в которой указаны его тип, завод-изготовитель и дата производства.
Вам это будет интересно Особенности кримпера для обжима
Важно! В случае, если кабель продается в бухте, то на нее должна быть нанесена следующая информация: дата производства, масса бухты, длина изделия, ярлык с маркой производителя и штамп контроллера. Маркировка
Маркировка
Производители провода ПВ-3 1×6
ПВ3 производят только в России, импортными могут быть аналоги. Ниже представлены основные поставщики продукции на рынок.
ООО «Биконнект (Стинкаб)»
«Стинкаб» — достаточно молодой производитель кабельной продукции. Но может именно поэтому и стоит выбрать его, ведь компания за столь короткий срок успела себя зарекомендовать. Офис завода находится в Москве, склады с продукцией расположены в г. Климовск.
Обратите внимание! При крупном заказе есть возможность забрать кабель самовывозом
ЗАО «ЭнергоМаксимум»
В отличии от предыдущей фирмы это поставщик, который работает с крупнейшими отечественными заводами-производителями кабельной продукции. Компания имеет достаточно длинную историю и сложившиеся традиции качества. Поставщик позиционирует себя как крупнейшая фирма в Приволжье.
Важно! При работе с фирмой нужно обратить внимание на отсутствие наименования ПВ3. Компания работает с наименованиями по актуализированному ГОСТу за 2010 г., поэтому материал здесь проходит под маркировкой ПуГВ
ООО «Элком-Элетро»
Это настоящий гигант в области дистрибуции кабельной продукции. Как и ЗАО «ЭнергоМаксимум», компания занимается только продажей кабелей. Фирма присутствует на рынке с 1992 г., имеет удобный сайт и огромное число наименований. ПВ3 так же присутствует, как и остальные позиции маркировки ПВ с поправкой на новое наименование.
Сечение кабелей ПВ
Не стоит бросать идею использовать ПВ3 сразу после прочтения перечня ограничений и недостатков. Кабель прекрасно исполняет свою роль — гибкого одножильного проводника автоматики и контуров заземления. Идеальных кабелей не существует, а если они и есть, то стоят заоблачных денег. Кабель для заземления ПВ3 1×6 дешевый и прекрасно подходит для своей сферы использования.
Вам это будет интересно Особенности обмотки кабеля

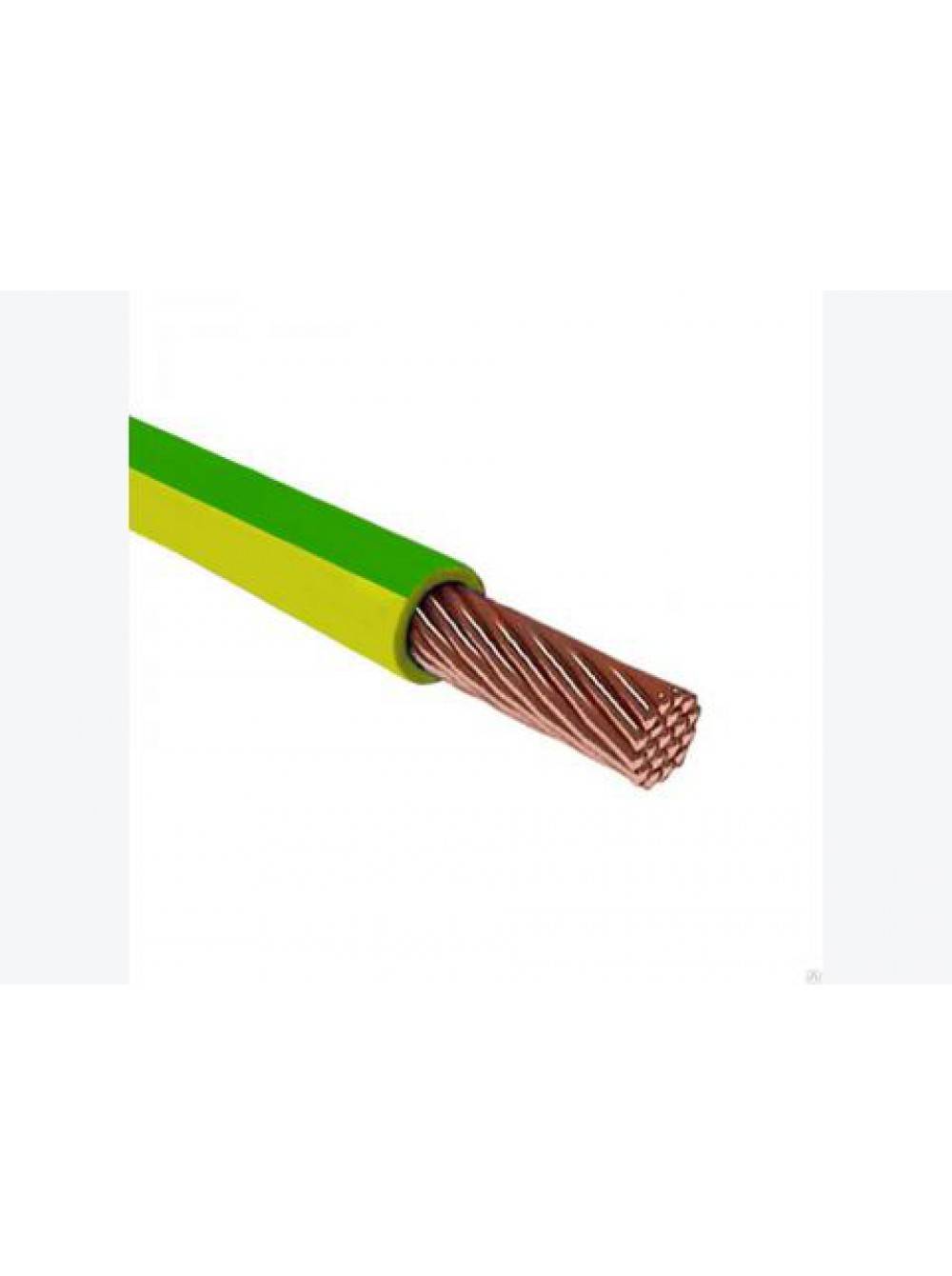

Описание и конструкция провода ПуГВ
Установочный провод ПуГВ – провод с одной гибкой медной жилой, с изоляцией из ПВХ-пластиката, без оболочки.
Расшифровка обозначения:
отсутствие буквы «А» в начале – медная жила; «Пу» — провод установочный; «Г» — для условий монтажа, требующих повышенной гибкости; «В» — изоляция из ПВХ-пластиката, в том числе пониженной пожарной опасности и термостойкие;
Пример обозначения: ПуГВ-2,5 — провод ПуГВ с жилой сечением 2,5 мм2
Поскольку установочные провода ПуГВ предназначены в основном для промышленного применения и рассчитаны на длительный срок службы, ГОСТ устанавливает жесткие требования к готовой продукции по конструкционным, электрическим и механическим параметрам. Значения отдельных параметров регламентируются также на период эксплуатации и хранения.
Диапазон выпускаемых сечений установочных проводов ПуГВ – от 0,5 до 95 мм2.
Жилы должны быть скрученными из отдельных проволок (не менее 7 проволок для сечений до 1,5 мм2 включительно и с диаметром отдельных проволок для наиболее используемых сечений не выше указанного в таблице).
| Сечение | Диаметр отдельной проволоки, мм |
| 2,5 | 0,43 |
| 4 | 0,53 |
| 6 | 0,65 |
| 10 | 0,82 |
| 16 | 0,65 |
| 25 | 0,82 |
| 35 и 50 | 0,69 |
Изоляция должна плотно прилегать к жиле и удаляться без повреждений жилы. Номинальные и минимальные значения радиальной толщины изоляции и максимальный наружный диаметр для проводов наиболее применяемых сечений до 50 мм2 приведены в таблице.
| Номинальное сечение,мм 2 | Номинальная толщина изоляции, мм | Минимальная толщина изоляции, мм | Максимальный наружный диаметр, мм |
| 0,75 | 0,6 | 0,44 | 2,6 |
| 1,0 | 0,7 | 0,53 | 2,8 |
| 1,5 | 0,7 | 0,53 | 3,1 |
| 2,5 | 0,8 | 0,62 | 3,9 |
| 4 | 0,8 | 0,62 | 4,4 |
| 6 | 0,8 | 0,62 | 4,9 |
| 10 | 1,0 | 0,8 | 6,4 |
| 16 | 1,0 | 0,8 | 8,0 |
| 25 | 1,2 | 0,98 | 9,8 |
| 35 | 1,2 | 0,98 | 11,0 |
| 50 | 1,4 | 1,16 | 13,0 |
Допускается повторение конфигурации токопроводящей жилы на поверхности изоляции в пределах допустимых отклонений.
Провода ПуГВ должны изготовляться различных цветов. Расцветка должна быть сплошная или выполнена нанесением двух продольных полос на изоляцию натурального цвета, расположенных диаметрально. Для одножильных проводов, используемых для целей заземления изоляция должна иметь сплошную желто-зеленую расцветку.
Цвет сплошной изоляции или продольных полос должен быть оговорен в заказе (буквы, указанные в таблице, добавляются при заказе к обозначению провода, например: ПуГВ-2,5 Ж).
| Обозначение | Цвет |
| Белый, натуральный или серый | Б |
| Желтый или оранжевый или фиолетовый | Ж |
| Красный или розовый | К |
| Синий или голубой | С |
| Зеленый | З |
| Коричневый | Кч |
| Черный | Ч |
| Желто-зеленый | З-Ж |
При отсутствии в заказе указания об определенном цвете, производитель поставляет провода по своему усмотрению, при этом допускается поставлять провода с изоляцией переходных и смешанных расцветок (обозначение «БЦ») в объеме не более 10% партии.
Электрические и механические характеристики проводов ПуГВ
Главным условием, влияющим на выбор проводов, являются его характеристики. Их разделяют на электрические и механические.
Электрические характеристики провода
Так как основным назначением провода является пропускание электрического тока, то конечно начнем с электрических параметров.
И здесь для нас важным является экономичность и надежность ПуГВ:
- Чтоб определиться с экономичностью провода нам необходимо узнать его сопротивление. Чем ниже данный параметр, тем меньшее количество потерь будет в проводе. Но как вы наверняка помните из уроков физики чем ниже температура проводника, тем ниже его сопротивление. Поэтому для стандартизации данного показателя все расчеты принято производить для проводов с температурой 20⁰С.
- Но здесь есть еще один аспект. Чем выше сечение провода, тем меньше его сопротивление. Поэтому для каждого типоразмера провода устанавливаются свои стандарты. Так провод сечением 1х6 имеет сопротивление 3,11 Ом на километр длины, а провод в 50 мм2 – 0,394 Ом/км.
Электрическое сопротивление проводов ПуГВ
Если измеряемый кабель имеет температуру отличную от 20⁰С, то для проверки следует воспользоваться формулой – R20=RtKt1000/L. В этой формуле R20 – это наше сопротивление при 20⁰С, Rt – измеренное сопротивление жилы, Kt – поправочный коэффициент, который мы определяем по таблице, приведенной ниже, а L – длина измеренного участка провода.
Поправочный температурный коэффициент
- А вот надежность проводов ПуГВ обеспечивает качественная изоляция. Для этого проводят специальные высоковольтные испытания изоляции. На провод подают напряжение в 2,5 кВ и проводник должен их выдержать не менее 5 минут.
- Вообще же при температуре в 20⁰С изоляция проводов ПуГВ должна быть не мене 5 МОм. Для установок до 1000В этого вполне достаточно.
- Кроме того, правила требуют, чтоб изоляция нормально выдерживала и повышенные температуры. Для этого в них приведены данные по минимальному сопротивлению изоляции при температуре в 70⁰С. Эти требования вы можете увидеть на фото ниже.
Сопротивление изоляции провода при температуре 70⁰С/90⁰С
Механические характеристики провода
Но механические требования к проводу не менее важны. Ведь именно от них во многом зависит удобство монтажа, возможность применения в разных помещениях, а также в различных температурных режимах.
Итак:
Одним из важнейших параметров любого провода или кабеля является его гибкость. Она зависит от того насколько сильно можно сгибать провод без опасения повредить проводники или изоляцию. Определяющим в этом случае является радиус изгиба.
Радиус изгиба провода
Радиус изгиба напрямую зависит от номинального диаметра провода. И конкретно в нашем случае составляет 5 диаметров ПуГВ. Это достаточно хороший показатель. У большинства менее гибких изделий он не превышает 10, а то и 20 диаметров.
- Что касается агрессивных сред, то провод отлично переносит высокую влажность. Так при температуре в +35⁰С он может эксплуатироваться в среде с 98% влажностью. А вот солнечный свет все провода в ПВХ изоляции переносят плохо, и наш ПуГВ не является исключением.
- Диапазон рабочих температур у ПуГВ так же достаточно высок. Там провод может спокойно работать как в минус 50⁰С, так и при температуре до плюс 70⁰С.
Это интересно: Установка щита учета на опоре — требования ПУЭ и общие рекомендации
Проверка при покупке
Сертификат соответствия провода
Наводненность рынка поддельной кабельной продукцией заставляет тщательно проверять провода ПВ-3 перед приобретением. Чтобы купить качественное изделие, нужно следовать нескольким простым советам:
- Выбирать продукцию, имеющую в маркировке указание соответствующего ГОСТа, а не ТУ. Технические условия производители стремятся подогнать под себя с целью снижения затрат, и выпускают в продажу изделия, не соответствующие нормам.
- Информация, напечатанная на изоляции, должна полностью соответствовать той, которая содержится на бирке бухты. Если есть расхождения, продукция может быть контрафактной или несоответствующей ГОСТу.
- Сечение нужно проверить при помощи штангенциркуля, поскольку некоторые производители намеренно выпускают «усеченный» провод.
- Продавец обязан предоставить сертификат соответствия, в котором будет содержаться информация относительно испытания провода на пробой, а также на сопротивление жилы.
Производители провода данной модели
ЗАО ЭЛКАб – выпускает провода видов:
- ПВ-1;
- ПВ-3;
- ПВ-4.
Кабельная продукция воспроизводится с алюминиевым и медным экраном со 100% перекрытием. Все продукция имеет сертификат качества международного образца.
САРАНСККАБЕЛЬ – одно из ведущих предприятий кабельной промышленности. В 2021 году производит:
- силовые провода гибкие с оболочкой изоляции из термоэластопласта;
- неизолированные провода;
- луженные;
- для электрического оборудования;
- бытового назначения.
Компания уже имеет большой опыт работы, а также репутацию высококачественного производителя электротоваров.
ООО «Конкорд» – компания, имеет опыт в производстве проводов из токопроводящей медной жилы. Их изделия производятся с модернизированными антипожарными параметрами:
- ВВГнг – сниженной горючести;
- ВВГнг-LS – сниженной пожароопасности.
Продукция предприятия имеет сертификат ISO 9001.
ООО «ЭМ-КАБЕЛЬ» – производит:
- кабеля термостойкие неизолированные;
- изолированные;
- силовые;
- с пониженным газовыделением;
- с пониженным дымовыделением.
Сертифицированная продукция согласно ISO 9001 гарантирует качество для различного применения.
Особенности и преимущества
Силовой проводник ПуГВ производится в соответствии с техническими требованиями, прописанными в международных стандартах. Повышенная гибкость изделия разрешает использовать его для качественной прокладки электрических линий внутри коробов (кабель-каналов) и различных гофрированных труб.
Выше уже писалось, что одиночная прокладка позволяет исключить вероятность возгорания. Продолжительность эксплуатации при соблюдении всех условий составляет не менее 20 лет, при этом данный срок подсчитывается, начиная со дня выпуска изделия.
При визуальном осмотре провода вы должны найти информацию о производителе. Маркировка в виде аббревиатуры вместо наружной оболочки наносится на изоляционный материал жил. Существуют два способа сделать это – рельефный и при помощи штампа. Обозначение кабеля должно быть непрерывным на расстоянии не более 500 мм. Исходя из этих данных, электромонтажник должен узнать длину провода в бухте, производителя, дату изготовления, массу и номер по ГОСТ. Не забывайте о наличии различных сертифицирующих знаков.
Конструктивные особенности
При осмотре конструкции силового проводника первое, что бросается в глаза, – наличие одной жилы из луженой медной проволоки. Такое строение обеспечивает простоту и удобство установки, позволяет использовать кабель при прокладке трассы с большим количеством резких изгибов.
Подробнее о конструкции провода ПуГВ:
- Несмотря на одножильную конструкцию, проводник состоит из нескольких проволок. Все медные прутья скручены между собой. За счет проволок наименьшего сечения весь кабель в целом получается максимально гибким.
- Количество медных проволок напрямую зависит от сечения провода. Для кабеля с сечением токоведущей жилы 0,5-35 кв. мм должно использоваться не менее семи прутьев. Обычно наблюдается простая зависимость: чем выше значение площади сечения, тем больше проволок используется для формирования жилы. Их конкретное количество регламентируется отдельно каждым производителем.
- Силовой проводник с сечением 50-95 кв. мм изготавливается как минимум из 20 медных прутьев. Для более толстого кабеля их количество может превышать 40 штук.
- Один производитель ПуГВ с сечением 50 кв. мм формирует жилу из 50 медных проволок (у каждой данная величина составляет приблизительно 1 кв. мм), другой – из 25 (в таком случае площадь возрастает до 2 кв. мм).
- Чтобы хоть как-то регламентировать и сдерживать фантазию производителей, в мире были приняты стандарты. Для кабеля с площадью сечения токоведущей жилы 0,5 кв. мм сечение отдельных проволок не должно превышать 0,21 кв. мм. Если изготавливается провод 10 кв. мм, то эта величина возрастает до 0,41 кв. мм. Наконец, для наиболее толстого кабеля с сечением 240 кв. мм берутся медные прутья 0,51 кв. мм.
- Каждый провод выпускается с качественной ПВХ-изоляцией. Для изделий с большим сечением толщина изоляции выше.
- В международных стандартах прописаны номинальная толщина изоляционного слоя, минимально допустимое значение и максимальный наружный диаметр готового изделия. Величина также указывается в техническом паспорте.
В таблице ниже показана зависимость номинальной толщины изоляции от сечения жилы:
Окраска провода ПуГВ относится к его конструктивным особенностям. В отличие от остальных данный параметр никак не регламентируется и не нормируется, поэтому производители вольны выбирать любой цвет, который взбредет им в голову. Однако для силового проводника тропического исполнения существует предписание, в соответствии с которым не рекомендуется использовать натуральные цвета
Обратите внимание, что эта фраза носит лишь рекомендательный характер. Для всех остальных случаев отсутствует даже таковая
Тем не менее, наблюдается общая тенденция: проводники, предназначенные для подключения заземления, обычно окрашиваются в желто-зеленый цвет. На каждые 15 см длины провода желтый и зеленый цвета должны составлять не более 70 и не менее 30% соответственно.
Применение провода ПУГВ
Несмотря на то что кабель ПуГВ является одножильным, его относят к категории многофункциональных проводников. Это связано с сечением токоведущей жилы, которое может составлять 0,5 или 240 кв. мм. Диапазон большой, поэтому провод подходит как для силовых, так и для коммутационных линий. С помощью ПуГВ выполняют замену устаревшей алюминиевой проводки.
Однако в большинстве случаев ПуГВ применяют для разводки небольших электрических схем, которые спрятаны под защитными материалами, включая штукатурку, различную облицовку, подвесные и натяжные потолочные конструкции. Довольно часто провод прокладывается в кирпичной кладке или монолитном бетонном блоке.
https://youtube.com/watch?v=YK6KEeUu9mY
Предлагаемые аналоги провода
Изображение небронированного защитного провода ВВГнг с защитными жилами в поливинилхлоридной оболочке
Приставка «нг», обозначает, что в случае короткого замыкания возгорание будет происходить только на одной жиле, не переходя на всю площадь сечения. К его достоинствам относятся:
- вариации конфигураций;
- разнообразные геометрии поперечного сечения.
Недостатки: конструкция не рассчитана на чрезмерное растяжение. Такие виды производит «МАРПОСАДКАБЕЛЬ».
Изображения электрического кабеля NYM, производимого по немецкому стандарту DIN 572250
Провод NYM. Отличительной его особенностью является использование немецких стандартов производства.
Кабель применяется на высотных конструкциях, при условии, что на него не будет воздействовать прямые солнечные лучи.
Состоит из медных жил и невоспламеняющейся изоляционной оболочки. Его достоинства:
- гибкость;
- малая степень дымовыделения;
- высокая пожароопасность.
Недостатки: не применяется под открытым солнцем. Кабеля данного вида производит фирма «ЛенПроКабель».
Плоский провод ПУНП. Основная особенность – дешевизна по сравнению с другими моделями.
Изображение провода плоского установочного представленного в виде 3х жил с разными расцветками
Такие проводники применяют исключительно плоскими в световых и силовых сетях. Данная разновидность предлагается 2-мя либо с 3-мя медными жилами. Зачастую применяется для установки электропроводки в бытовых условиях. Достоинства: используется в открытых проводках.
Недостатки:
- материалы не высокого качества;
- мгновенная потеря своих свойств при нагревании.
Внешний вид одножильного медного кабеля с ПВ – изоляцией в разных цветовых вариациях
Одножильный кабель ПВ1. Встречаются многопроволочные и однопроволочные разновидности.
Одножильный кабель применяется в системах уравнения потенциалов. Для установки в электрические щитки используются модели с большим количеством жил, являющиеся более дорогими разновидностями. Достоинства: гибкая оболочка у моделей с 2-мя и более жилами.
Недостатки:
- одножильные кабеля менее гибкие;
- многожильные кабеля обладают большей стоимостью.
Предложен большой выбор проводов ПВ-1 в ООО «КабельТрансСервис».
Провод ПуГВ: характеристики и области применения
Провод ПуГВ – один из лучших проводников для прокладки сложных силовых и коммуникационных сетей, обладающий прекрасной гибкостью и надежной полихлорвиниловой оболочкой с цветовым маркированием. Провод в основном применим для стационарной скрытой от прямого воздействия солнечных лучей проводки внутри промышленных, офисных и бытовых помещений. Отличные технические характеристики провода ПуГВ с повышенной способность к изгибу малым радиусом позволяет его использовать с высокой эксплуатационной надежностью в местах сложной коммуникации.
Технические характеристики провода ПуГВ
Эксплуатационная надежность и отличительные технические характеристики провода ПуГВ обеспечиваются соответствием проводника ГОСТу 6323-79 с параметрами:
Конструктивно провод ПуГВ представляет собой многопроволочный одножильный токопроводник с защитной полимерной изоляцией (ПВХ).
Провод рассчитан на номинальное рабочее напряжение до 450/750 В переменного тока частотой до 400 Гц или на постоянный ток с пиковым рабочим напряжением до 1000 В, что позволяет использовать проводник в электросетях бытового назначения или в промышленных высоковольтных сетях.
Рабочий диапазон окружающей среды может колебаться в пределах от -50 до +70 градусов при относительной влажности до 98%, при этом допускается разогрев проводника до рабочей температуры около 70 градусов. Несмотря на широкий рабочий диапазон температур, рекомендуется не проводить монтаж провода при снижении температуры окружающей среды ниже -15 градусов из-за снижения эластичности полимерной защитной оболочки.
Полимерная оболочка провода ПуГВ способна выдерживать кратковременный разогрев до температуры не более 160 градусов, не поддерживает горения и устойчива к воспламенению, что относит провод к пожаробезопасному классу в соответствии с ГОСТом Р 53315-2009 – О1.8.2.5.4.
Провод ПуГВ устойчив к механическим, вибрационным и акустическим воздействиям и обладает повышенной гибкостью с минимальным радиусом изгиба 5 наружных диаметров. Для облегчения составления сложных схем электропроводки провод выпускается в разной цветовой защитной оболочке, что позволяет маркировать фазы тока или использовать его в управляющих и коммуникационных блоках промышленного оборудования. Цвет изоляции в соответствии с нормативными документами может быть белым, серым, желтым, оранжевым, фиолетовым, красным, розовым, голубым, синим, зеленым, черным, коричневым, желто-зеленым, а также свешанной расцветкой в зависимости от ассортимента производителя. Гарантированный минимальный срок службы провода составляет не менее 15 лет.
- Провод ПуГВ относится к кабельной продукции многофункционального назначения и применения, т.к. его ассортимент имеет сечения провода от 0,5 мм2 до 400 мм2, что позволяет использовать данный провод, как в коммуникационных схемах, так и в качестве силовых электрических магистралей.
- В случаях необходимости организации проводки вне помещений провод рекомендуется укладывать в полимерные или стальные трубы, короба, лотки и другие специализированные колодцы, т.к. полихлорвиниловый материал защитной оболочки обладает «старением» под воздействием ультрафиолета.
- Оптимальным применением провода ПуГВ принято считать организацию коммуникационных и силовых электрических сетей под штукатуркой, в строительных колодцах и каналах, в монолитном бетоне и кирпичной кладке, а также при организации подвесных электрических сетей внутри помещения.
Маркировка
Для лучшего понимания поднимем вопрос маркировки изоляции применяемых проводников.
В названии провода могут использоваться следующие обозначения:
- А — алюминиевый сердечник (при отсутствии буквы — медный);
- АС — наличие оплетки из свинца;
- АА — многожильный провод, имеющий алюминиевый сердечник и оплетку из этого же материала;
- Б — защита от коррозии, выполнена из двуслойной стали;
- Г — без оболочки;
- Бн — защита от влаги и стойкость к огню;
- НП — негорючий материал;
- Р — резиновая оболочка;
- В — оболочка из поливинилхлорида;
- К — контрольный кабель и т. д.
На указанную выше маркировку необходимо обращать внимание при выборе провода для заземления в привязке с его сечением (об этом упоминалось выше)
Механические свойства
Определяют сферу применения, условия эксплуатации:
- Гибкость. Замечательное свойство, повышающее эксплуатационную ценность и эффективность использования. Поперечное сечение каждой проволочки одинаково, количество в наборе определяет степень гибкости. Согласно ГОСТ 22483-77 для провода ПВ 3 диаметр проволок равен 0,79 мм. Для кабелей небольшого сечения диаметр проволоки может составлять 0,53 мм и минимальное количество жилок равно 7, что соответствует четвертому классу гибкости. Сумма площадей разреза жилок составляет номинальное поперечное сечение кабеля, указывается в технических характеристиках. Допустимый радиус изгиба составляет не менее пяти наружных диаметров;
- Прочность. Концепция конструкции проводника в виде троса обеспечивает, кроме гибкости, повышенную механическую прочность, увеличивает способность переносить нагрузки. Материал изоляции, которая может быть двухслойная, позволяет успешно противостоять воздействию разнообразных механических воздействий без потери полезных свойств и разрушения. Линейное растяжение до момента разрушения составляет 150% первоначальной длины, то есть удлиняется полутора раз. Толщина изоляции зависит от диаметра жилы;
| Номинальное сечение жилы, мм | Номинальная толщина изоляции, мм |
| От 0.5 до 1.0 включ. | 0.6 |
| 1.5 | 0.7 |
| от 2.5 до 6 | 0.8 |
| 10.0 и 16.0 | 1.0 |
| 25.0 и 35.0 | 1.2 |
| 50.0 и 70.0 | 1.4 |
| 95.0 и 120.0 | 1.6 |
| 150 | 1.8 |
| 185 | 2.0 |
| 240 | 2.2 |
Расцветка
Использование правильного цвета очень важно, должно соответствовать общепринятым нормам. Создает удобство, уменьшает трудозатраты на прозвонку, поиск неисправности монтажникам с ремонтниками, благоприятствует созданию условий безопасности обращения с электричеством. Расцветка определена ПУЭ и европейским стандартом: o Желто-зеленый, желтый или зеленый – предназначен для соединения с контактом «земля», международное обозначение контакта — «РЕ»; o Синий или голубой подключает нейтраль, или «нуль» («N»); o Остальные цвета обозначает «фаза» («L»), выбираются произвольно
Расцветка определена ПУЭ и европейским стандартом: o Желто-зеленый, желтый или зеленый – предназначен для соединения с контактом «земля», международное обозначение контакта — «РЕ»; o Синий или голубой подключает нейтраль, или «нуль» («N»); o Остальные цвета обозначает «фаза» («L»), выбираются произвольно.
В трехфазных исполнениях принято маркировать фазы:
- А – белый;
- В – черный;
- С – красный.
Цепи постоянного тока пользуются иной маркировкой. Здесь белый, черный это «плюс», красный всегда, остальные по необходимости — «минус»;
Температура. Высокие показатели электрической безопасности обеспечены наличием двух слоев эластичной изоляции из модификатора полихлорвинила. Позволяет безукоризненную эксплуатацию в диапазоне температуры внешней среды -50⁰С — +35⁰С, разрешая длительную работу при нагреве жилы до +70⁰С. Монтаж, для предотвращения образования трещин оболочки, запрещается проводить при охлаждении воздуха ниже -15⁰С.
Кабель ПВ 3
Конструкция кабеля ПВ 3 представляет собой единичную медную многопроволочную жилу, скрученную в одну связку. Его особенностью является высокая прочность и хорошая гибкость, а также высокая электропроводимость.
Изоляция ПВ 3 изготавливается из поливинилхлорида. Цветовая гамма весьма разнообразна: производитель предлагает белые, желтые и черные шнуры. Если провод служит для заземления, то цвет его покрытия будет желто-зеленого цвета.
Сфера применения
Использование шнура ПВ 3 довольно распространено во многих областях производственной промышленности. Например:
- в коммуникационных системах;
- для создания индивидуальных электропроводящих сетей;
- для установки токопроводящих путей, как в квартире, так и на открытом пространстве.
Двойной слой изоляции обезопасит пользователя от неблагоприятных ситуаций. Шнур отлично подходит для работы с высокими показателями электричества и наиболее защищен от воздействия внешних факторов, в связи с чем, часто используется на открытых, не защищенных местах.
Технические параметры
Кабель ПВ 3 устойчив к влаге, пару и конденсату, что делает его незаменимым в такой рабочей среде. Он прекрасно подходит для использования во влажной среде обитания: банях, саунах, а также ванных комнатах.
Кабель спокойно выдерживает температуру от +60 до – 70, поэтому является незаменимым ПВ в экстремальных условиях.
При изготовлении провода добавляется особый компонент, благодаря которому он издает неприятный запах, отпугивающий вредителей. Также он отлично справляется с плесенью, а благодаря своей оболочке, при повреждении, не пропускает искры за зону поражения.
Условия прокладки
В связи с прочной изоляцией и наличием одной жилы часто прокладывается напрямую без каких-либо изгибов во избежание повреждений, которые могут повлечь нарушения в пропускании электричества, вызвать перегрев или же появление микротрещин в самой жиле. Для его прокладки часто используют переходники (на тех местах, где такие кабели как ПВ 5 или ПВ 6 можно согнуть), дабы избежать неприятные последствия. Довольно часто кабель используется в качестве заземления.
Провод ПВ-3: обзор
Провод ПВ-3 – это медный проводник, который заизолирован поливинилхлоридом. Проводник получил достаточно серьезно применение, так как с помощью него можно подключить электрические аппараты, механизмы, осветительные и силовые сети.
Стоит отметить, что провод ПВ-3 – это модификация популярного проводника ПВ-1, однако он получил дополнительную гибкость, за счет этого и считается достаточно универсальным.
Конструкция провода
Провод получил одну медную жилу, что делает его конструкцию достаточно простой. Если говорить за особенности, то стоит выделить его отличную гибкость и прочность. Также ПВ-3 может похвастаться хорошей проводящей способностью, что делает его настолько популярным.
Расшифровка
Если говорить за расшифровку проводника, то стоит выделить следующие:
- П – провод.
- В – изоляция выполнена из поливинилхлорида.
- 3 – это класс гибкости.
Характеристики
Если внимательно смотреть на основные характеристики проводника, стоит брать в учет, что он устойчив к влиянию влаги, пара и конденсата. Рабочая температура от +60 до -70 градусов. Соответственно его можно устанавливать в ванных, банях, подвалах.
Вторая ключевая особенность кабеля заключается в том, что он не горит. При нагревании его изоляция начинает плавиться. При этом нет никаких искр, даже если его поверхность будет влажная. Также провод отлично борется с механическими повреждениями и устойчив к плесени.
Срок службы провода составляет 15 лет, продается проводник мотками по 100 метров. Если вы покупаете на рынке, то сможете найти и другие оптимальные размеры для себя.
Область применения
На самом деле провод ПВ-3 получил широкое применение на территории нашей страны. Это связано с его универсальными характеристиками и прочностью. Сейчас можно выделить три основных сферы, где его начали активно применять:
- Жилые и производственные помещения.
- Помещения, где повышена влага.
- Можно делать монтаж проводки в доме.
- Также он используется во время прокладки коммуникационных систем.
