Расшифровка маркировки и области применения кабеля ВВГ

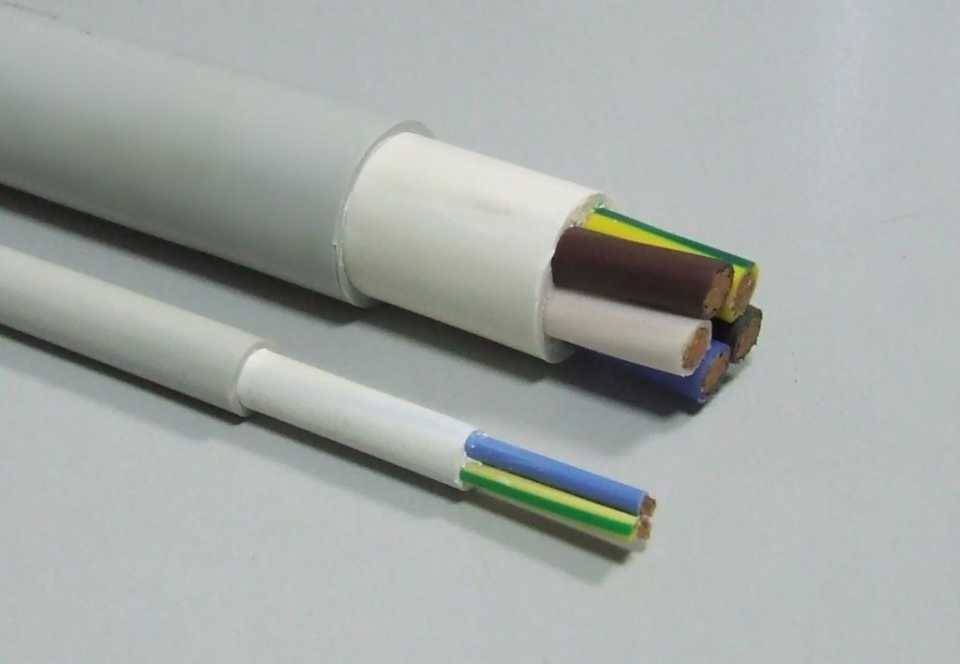

Кабель NYM

Медные цельнопроволочные жилы с током, с ПВХ-изоляцией и защитной оболочкой, не горит, не боится агрессивной среды. Первые 5 жил выпускаются со срезом: 1,5 – 35 квадратных единиц. – в теле белой защитной сферы. Проводники соседствуют с плотной мелованной резиной: галогенов нет, шнур прочен и термостоек. Его функциональные возможности от -40°C до +70°C, влагоустойчив. Цветная изоляция: светло-зеленая, синеватая, коричневая.

Кабель NYM обслуживает световые системы в техническом и гражданском строительстве – предел напряжения – 660 единиц. Изделие стелят в помещении и на улице, пряча его от солнца в гофру.
Монтаж допускает загиб радиуса – не менее 4 диаметров. Идёт бухтами, начиная с 50 метров.
При сравнении с ВВГ, у данной подводки – только медь и жилы из цельной проволоки. Его удобно прокладывать.

Расшифровка буквенного обозначения

Чтобы определиться, в чём различия модификаций электропровода, нужно узнать, что означает расшифровка ВВГ, то есть значение буквенной аббревиатуры. А потом уже остановить свой выбор на более подходящем изделии.

Расшифровка маркировки кабеля ВВГ довольно проста:

  • Отсутствие в начале буквы «А» означает, что используется медь (если «А» есть, значит, используется алюминий).
  • Две буквы «В» дают знать, что изолирующий материал изготовлен из поливинилхлорида, причём первая — это диэлектрическая изоляция жил, вторая — непосредственно кабеля.
  • Буква «Г» сообщает об отсутствии дополнительных оболочек защиты.

Кабель VVG изготовлен из медных жил, покрытых оболочкой из поливинилхлорида. Каждый из проводов покрыт изолирующим составом своего цвета. Кабели выпускаются многожильными и с одной жилой (к аббревиатуре добавляется «ОЖ»). Многожильный электрокабель может иметь от одной до пяти жил. По форме сечения кабели ВВГ делятся на круглые и плоские (ВВГП).

Различные признаки для этих кабелей

Согласно п.4.1 е)-ж) ГОСТ 31996-2012 расшифровка для этих кабелей ВВГ, ВВГнг(А) и ВВГнг(А)-LS:

е) по исполнению в части показателей пожарной опасности:

  • не распространяющие горение при одиночной прокладке (без обозначения);
  • не распространяющие горение при групповой прокладке (нг): по категории A — нг(A),
  • не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением (нг-LS);

ж) по форме поперечного сечения кабеля:

  • круглые (без обозначения);
  • плоские (П).

В соответствии с п.6.3.2 кабели исполнений «нг», «нг-LS» не должны распространять горение при групповой прокладке. Категорию испытания A устанавливают в технических условиях на кабели конкретных марок.

Согласно п.6.3.3 кабели исполнений «нг-LS» должны обладать низким дымо- и газовыделением при горении и тлении.

Итоговая расшифровка

ВВГ — это кабель с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката, не распространяющий горение при одиночной прокладке.

ВВГнг(А) — это кабель с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, не распространяющий горение при групповой прокладке по категории A.

ВВГнг(А)-LS — это кабель с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, не распространяющий горение при групповой прокладке по категории A с пониженным дымо- и газовыделением.

Отличия в области применения кабелей по пожарной опасности

Область применения кабелей по пожарной опасности приведена в ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности».

Данный ГОСТ 31565 распространяется на кабельные изделия, к которым предъявляются требования по пожарной безопасности, предназначенные для прокладки в зданиях и сооружениях, и устанавливает классификацию, требования пожарной безопасности, преимущественные области применения. ГОСТ 31565 не распространяется на кабельные изделия, предназначенные для прокладки в земле и воде, а также на маслонаполненные кабели, обмоточные и неизолированные провода.

Выделим основные отличия в применении кабелей ВВГ, ВВГнг(А) и ВВГнг(А)-LS по ГОСТ 31565.

Согласно таблице 2 раздела 6 «Преимущественные области применения кабельных изделий с учетом их типа исполнения»:

Для прокладки, с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок
Для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях

Краткая расшифровка маркировки кабелей ВВГ в видеоролике:

Расшифровка других типов кабеля ВВГнг

  • ввг – расшифровка: стандартный медный провод, при одиночной прокладке не распространяет пламя, имеет поливинилхлоридную изоляцию внутреннего и наружного слоя;
  • ввгнг hf – отсутствуют галогены, провод применяют в групповых прокладках, учитывая объем горючей загрузки для помещений, заполненных работающей компьютерной и микропроцессорной техникой, а также в помещениях посещаемых большим количеством людей;
  • ввг пнг – расшифровка: изоляция жил выполнена термопластичным полиэтиленом, плоское исполнение, применяют для изготовления проводки в промышленных зданиях, негорючий;
  • ввгнг п – жилы укладываются в одной плоскости, применяется для прокладки на воздухе на кабельных эстакадах или блоках, без механических растяжений;
  • кввгнг ls -контрольный кабель, присоединяется неподвижно к электроприборам, аппаратам и сборкам зажимов, может прокладываться наружно, в кабельных каналах и внутри помещений, работает в агрессивных условиях, обеспечивает пожарную безопасность кабельных коммуникаций в групповых прокладках;
  • ввгнг-frls – кабель ввгнг frls аналог образца ввгнг-LS, с повышенной огнестойкостью, это подтверждает расшифровка букв frls (Fire Resistance Low Smoke), характеризуется пониженным образованием дыма и газа, препятствует горению в групповых прокладках;
  • кабель nym – силовой провод, применение: стационарная прокладка внутри промышленных и бытовых зданий силовых и осветительных линий. Провода nym расшифровывают как “стандартный кабель в немецкой классификации с поливинилхлоридной изоляцией с наружной оболочкой”.

Массогабаритные параметры кабелей ввгнг включают в себя:

  • количество жил;
  • сечение жил в мм²;
  • наружный диаметр;
  • масса провода, кг/км. гнги

Пример массогабаритных параметров провода 3×1 5, 3×1: количество жил 3 штуки, сечение жил 1,5 мм².

Например: 1 км провода ввгнг 3×1 5 для тока напряжением 660 В весит 96 кг, а для 1000 В – 122 кг.

Испытание и производство кабеля

Производители, прежде чем указать на проводнике маркировку об отсутствии горения, проводят проверку изделий различными методами. Для проведения тестирования в лабораторных условиях моделируется ситуация реального пожара. Затем специалист при помощи определенного оборудования проводит измерения прозрачности воздуха внутри помещения с огнем. Все замеры следует делать дважды: первично, а затем после возгорания.

Дым снижает проницаемость света внутри комнаты, и это фиксирует устройство. Затем специалист вычисляет отношение значений до и после проведения опыта. Чтобы кабель успешно справился с тестом, прозрачность в комнате не должна измениться более чем на 40%. Только тогда на изделие наносится соответствующая маркировка.

На сегодняшний день производством провода ВВГ занимается несколько отечественных компаний. Среди них:

  1. «Севкабель» (Санкт-Петербург).
  2. «Конкорд» (Смоленск).
  3. «Москабельмет» (Москва).
  4. «Подольсккабель» (Подольск).

Краткое описание

Нанесённая на провод маркировка помогает понять основные параметры и характеристики используемого изделия. Разобраться во всех этих тонкостях не так уж и сложно. К примеру, для расшифровки аббревиатуры АВВГ нужно знать значение всего трёх элементов:

  1. Первая буква обозначает металл, из которого был изготовлен провод. В этом случае — алюминий (А). Если же эта буква и вовсе отсутствует, тогда кабель изготовлен из меди.
  2. Следующая аббревиатура указывает на то, что в таком изделии присутствует виниловое покрытие. Две буквы «В» означают то, что кабель имеет двухслойную защиту из ПВХ. Такой материал всегда отличается своим качеством и надёжностью.
  3. Последняя буква «Г» указывает на то, что у этого вида кабеля отсутствует специальное защитное покрытие, так как он «голый».

На некоторые изделия производители дополнительно наносят ещё один элемент маркировки — «а», это значит, что провод не поддерживает горение. Огромное преимущество в том, что такие кабели можно легко скручивать в объёмные пучки, совершенно не переживая за возможное возгорание. Вместо маленькой буковки «а» может быть нанесено «нг», но это обозначает то же самое (не поддерживает горение).

В зашифрованном названии можно встретить и другие сокращения, которые тоже указывают на ту или иную особенность кабеля. Но нужно помнить, что первая буква всегда отображает тип жилы. Специалисты рекомендуют придерживаться следующей схемы, которая поможет безошибочно разобраться со всеми характеристиками приобретаемого провода:

  • Первая буква в аббревиатуре всегда указывает на материал, из которого была изготовлена жила. В некоторых случаях она может отсутствовать.
  • Следующая буква определяет вид жилы. Во многих случаях можно увидеть большую «П», а это значит, что каждый виток уложен параллельно.
  • Если буква «В» заменена на «Б», то в кабеле присутствует защитная броня, которая представлена металлической лентой. Если рядом стоит «Ш», значит, в изделии предусмотрено наличие дополнительной защиты ПВХ-шлангом. Стоит отметить, что различные модификации провода повлияли и на итоговую маркировку, которая теперь выглядит так — АВБбШв.
  • В некоторых названиях стали добавлять большую букву «С», которая свидетельствует о сверхпрочной свинцовой оболочке. Если присутствует пометка «2л», то это может указывать только на две лавсановые ленты. В результате добавления новых символов кабель получил совершенно новое название — АСБ2лГ.
  • Гибкость провода всегда обозначается двумя большими буквами «КГ».
  • А вот аббревиатуры «2г» и «Э» наносятся только на тот кабель, где есть изоляция с двойной герметичностью из качественного полиэтилена и алюминиевой ленты, а также используется экранирование.

Такие обозначения были разработаны производителями для лаконичного шифрования наименований кабеля. Для стандартной проводки ничего нового ещё не придумали. Все буквы отвечают той или иной характеристике изделия. Цифрами обозначаются площади и их сечения, а также количество жил. В бытовой отрасли чаще всего используются провода с такой маркировкой:

  • Начальная буква «А» указывает на то, что изделие изготовлено из алюминия, а вот её отсутствие может говорить о медном основании.
  • Большая «П» в середине обозначает провод.
  • Далее производители указывают вид используемой изоляции: «В» — виниловая, «Р» — резиновая, «П» — полиэтиленовая.
  • Последняя буква всегда говорит о защитном слое. Если нанесена «Л», то провод покрыт лаком изолирующей хлопчатобумажной оплётки.

Расшифровка аббревиатуры

Существует определенная инструкция по проведению работ с электромонтажными изделиями, в которой указывается обязательное применение кабеля ВВГнг. Этот провод считается не воспламеняющимся. При подробном изучении пропорции цена-качество можно сделать вывод, что это лучший вариант для проводки промышленных зданий.

Кабель ВВГ считается универсальным, ведь его можно прокладывать в постройках из легковоспламеняющихся материалов и в строениях с высокой влажностью

Очень важно уметь правильно расшифровывать различные маркировки людям, которые прокладывают проводники в постройках личного пользования, а также строителям. Если знать, что означает определенная буква, можно с легкостью определить все нужные свойства. Благодаря этому человек сможет купить в магазине оптимальный вид кабеля для проведения конкретных работ

Обозначение букв:

Благодаря этому человек сможет купить в магазине оптимальный вид кабеля для проведения конкретных работ. Обозначение букв:

  1. Если на кабеле отсутствуют другие обозначения кроме ВВГ, это значит, что жилы, проводящие ток, сделаны из меди.
  2. Если же имеется литера А, то жилы сделаны из алюминия.
  3. В — означает, что изоляционная оболочка состоит из ПВХ.
  4. Пв — полиэтилен.
  5. П — изоляционная оболочка жил выполнена из полимерных материалов.
  6. Б — проводник бронированный.
  7. Г — проводник голый, то есть отсутствует бронирование.
  8. Второй символ П указывает на то, что внешняя изоляция сделана из полимера.
  9. Шп — специальный защитный полиэтиленовый шланг.
  10. Ш — защитная оболочка.
  11. Вторая В — внешняя изоляционная оболочка выполнена из ПВХ.

Область применения кабеля ВВГ

Изделие активно эксплуатируется при прокладке, замене или ремонте электрической проводки в жилых домах, квартирах и на рабочих предприятиях. Оно отвечает всем современным требованиям к электрической и пожарной безопасности, характеризуется невысокой стоимостью. Помимо кабеля, используемого в сетях переменного тока частотой 50 Гц, производятся специальные типы ВВГ, которые можно эксплуатировать при 100 Гц. Таким образом, провод может работать в сетях с одной или тремя фазами, расположенных внутри помещений или снаружи зданий. В последнем случае обязательна дополнительная защита в виде прочных труб, металлорукавов, кабель-каналов или лотков.

Так выглядит трехжильный кабель ВВГ

Не рекомендуется использовать его прокладки в земле, так как он не имеет брони, из-за чего быстро выходит из строя. При желании его можно проложить в земле, но в дополнительной защитной оболочке (гофоротрубе) и/или в кабельной канализации.

Область применения во многом зависит от модификации: типа материала, из которого изготавливаются оболочки жил и самого кабеля. Об этом подробнее поговорим чуть дальше.

Эксплуатация кабельной продукции

Перед началом эксплуатации кабель должен пройти испытания. Если с помощью кабеля будет подаваться напряжение 660 В или 1000 В, то через него пропускают в течение 9 минут 3 кВ или 3,5 кВ соответственно. Существуют определенные правила, которые характеризуют гибкость кабеля. Для кабельной продукции, которая состоит из многожильных проводников радиус изгибания R вычисляется по следующей формуле, зависящей от диаметра кабеля (d): R = 7,5 * d. Для одножильных типов ВВГнг-кабеля соотношение следующее: R = 10 * d.

Температура, при которой кабель не теряет свои характеристики, находится в диапазоне от -50 до 50 градусов по Цельсию. Оптимальным температурным значением для монтажа является -15 градусов по Цельсию, при дальнейшем понижении температуры кабель начинает крошиться и ломаться.

https://youtube.com/watch?v=SGP5AMqj22g

Применение и преимущества использования

Применение ВВГнг достаточно разнообразно, поскольку связано с его характеристиками и устойчивости к возгоранию. Рекомендуется прокладывать его в следующих местах:

  1. Сухих и сырых помещениях, к которым относятся следующие: туннели, шахты, различные производственные помещения и т. д.
  2. Сооружения со слабой, средней и сильной коррозийными активностями.
  3. Пожароопасные помещения.
  4. Жилые и общественные здания.
  5. Взрывоопасные территории.

Алгоритм проверки кабельной продукции

К покупке силовых кабелей следует подготовиться, поскольку некачественное изделие может привести к короткому замыканию и пожару. Кроме того, это может привести к выходу из строя электрооборудования, запитанном с их помощью. Следует руководствоваться следующими правилами перед закупкой:

  1. Определить необходимые характеристики: длину (L), площадь сечения (S), количество, тип и форму жил.
  2. Рассчитать сопротивление каждой жилы по формуле: R = (p * L) / S.
  3. Взять омметр для измерения сопротивления жил кабеля ВВГнг.
  4. Понадобится и мегаомметр, поскольку необходимо произвести измерение сопротивления изоляции между жилами.

Формула расчета величины S зависит от геометрии проводника. Если проводник имеет круглую форму, то S = 3,1416 * (sqr (d) / 4). При его прямоугольной форме следует измерить его стороны и их значения подставить в формулу: S = a * b. При секторальной форме с углом f нужно вычислить площадь сектора: S = (3,1416 * sqr (d) * f) / 1440. Значение S вычисляется в кв. мм.

Например, для расчета сопротивления кабеля ВВГнг 3х2,5 длиной 1000 м, следует вычислить S для круглого кабеля по формуле: S = (3,1416 * sqr (d)) / 4 = (3,1416 * sqr (2,5)) / 4 = 4,91 (кв. мм). Коэффициент для меди p = 0,017. Остается только подставить в формулу, полученные значения, и вычислить величину электропроводимости кабеля: R = (0,017 * 1000) / 4,91 = 3,46 (Ом). Электропроводимость каждой жилы должна быть не более 3,46 Ом.

Допустимое значение сопротивления 1 км ВВГнг 3х2,5 составляет не более 12 Ом. Во время покупки следует проверить сопротивление каждой жилы и сравнить с расчетным значением. Кроме того, нужно проверить с помощью мегаомметра сопротивление изоляции между двумя жилами. Его значение должно быть не менее 10 МОм. Допускается величина, равная 0,5 МОм для осветительных сетей и электроприборов, обладающих мощностью до 1,7 кВт.

Таким образом, ВВГнг-кабель широко применяется в строительстве. Благодаря характеристикам и устойчивости к возгоранию его можно использовать в помещениях с повышенной пожароопасностью. Алгоритм проверки кабеля позволяет при покупке выбрать качественное изделие, что является очень важным для обеспечения электробезопасности.

Что означает ВВГ расшифровка по буквам

В инструкциях по электромонтажным работам негорючий кабель ВВГнг можно увидеть чаще всего. В соотношении цена/качество – это оптимальный вариант. Этот проводник действительно довольно универсален, так как его можно применять в легковоспламеняющихся постройках и в сооружениях с повышенной влажностью. Ниже будут приведены технические характеристики этого изделия, а также его назначение, недостатки и достоинства.

Что же может сказать маркировка? Для начала посмотрим, какие бывают маркировки проводника. Зная расшифровку каждой буквы в маркировке, можно легко определить, какими свойствами обладает кабель.

Перечислим основные признаки, по которым можно разделить проводники.

1. Материал, используемый для изготовления токопроводящей жилы:

  • – буква А, если это алюминий;
  • – без обозначения, если это медь.

2. Материал, из которого выполнена изоляция токопроводящих жил:

  • – буква П – полимерная изоляция;
  • – буквы Пв – полиэтилен;
  • – буква В – поливинилхлорид.
  • – буква Г – брони нет, кабель голый;
  • – бронированный (Б).

4. Оболочка, наружная изоляция:

  • – буква В – поливинилхлорид;
  • – буквы Шв – имеет защитный шланг;
  • – буквы Шп – имеет защитный шланг из полиэтилена;
  • – буква П – полимерная наружная оболочка.

5. По пожарной безопасности:

  • – если нет обозначения, то при одиночной прокладке кабель не распространяет горение;
  • – если обозначение нг, то при групповой прокладке кабель не распространяет горение;
  • – если обозначение нг-ls, дымо- и газовыделение пониженное, при групповой прокладке кабель не распространяет горение;
  • – если обозначение нг-hf, при групповой прокладке кабель не распространяет горение, при тлении и горении не выделяются коррозионно-активные газообразные вещества;
  • – если обозначение нг-frls, при групповой прокладке не распространяет горение, выделение газа и дыма пониженное;
  • – если обозначение нг-frhf, при групповой прокладке кабель не распространяет горение, при тлении и горении не выделяются коррозионно-активные газообразные вещества.

Исходя из вышеописанного, мы можем следующим образом расшифровать ВВГнг аббревиатуру: изоляция токопроводящих жил изготовлена из поливинилхлорида (В), изоляция наружной оболочки также из поливинилхлорида (В), специальный защитный слой, броня отсутствует (Г).

Друзья все кабели ВВГ и их разновидности изготавливаются в соответствии со стандартом – ГОСТ 31996-2012. Выкладываю выборку по расшифровке маркировки из данного ГОСТа

На языке электромотнеров ВВГ расшифровка звучит примерно так: В – винил, В- винил, Г – голый. Кроме того, буквы нг означают, что при групповой прокладке этот кабель не поддерживает горение. Это очень важный параметр, если требуется проложить кабель в местах с достаточно высокой вероятностью возгорания. На первом месте стоит безопасность. Так как в описанной маркировке нет буквы А, кабель состоит из медных токопроводящих жил.

Таблица 1. Кабель ВВГ расшифровка маркировки

ЖилаИзоляция жилыИзоляция оболочкиБроняПожаробезопасность
ВВГмеднаяполивинилх- лоридполивинил- хлоридотсутствуетДа – только одиночная прокладка
ВВГ нгДа
ВВГ нг-lsДа + с пониженным дымо- и газовыделением
ВВГ нг-hfДа + не выделяет коррозионно-активные продукты
ВВГ нг-frlsДа + огнестойкий,+ с пониженным дымо- и газовыделением
АВВГалюминийполивинил- хлоридполивинил- хлоридотсутствуетДа – только одиночная прокладка
АВБШвнгалюминийполивинил- хлоридзащитный шланг из поливинил- хлоридаестьДа

Данный проводник имеет две современные модификации: с приставкой нг-hf – при горении кабеля не происходит выделение коррозионно-активных газообразных веществ; с приставкой нг-ls − при горении выделение газа и дыма пониженное. Эти две модификации в свою очередь также имеют собственное улучшение − fr (огнестойкость). В результате изделие может иметь маркировку ВВГнг-FRLS. Расшифровать эту маркировку довольно просто, если вы усвоили принцип.

Читать также: Заточной алмазный диск для точила

Наряду с обычным ВВГ часто встречаются кабели с буквой «П» в конце маркировки. По техническим характеристикам эти два подвида ни чем не отличается, а вот по строению небольшое отличие есть – он плоский, т.е. ВВГ п расшифровка звучит как: В-винил, В-винил, Г-голый, П-плоский.

Температурный режим и условия эксплуатации

Особое внимание стоит уделить температурному режиму, под который приспособлены данные кабели. Температура, при которой происходит прокладка электрокабеля, не должна быть ниже -15 С

Эксплуатация допускается в более широких температурных диапазонах, которые начинаются на отметке в -50 С и доходят до +50 С. Впрочем, при возникновении нестандартных ситуаций температура может подниматься до +70 С без каких-либо проблем, а в аварийной ситуации кабель может выдержать и краткосрочный нагрев до +80 С. Влажность при этом не должна превышать 98%. Минимальный радиус изгиба — не менее 7,5 диаметра кабеля. Срок службы — 30 лет.

Виды проводов ВВГ и их маркировка

Различать по внешнему виду различные виды кабелей довольно проблематично, да и не нужно. Существует огромное количество разновидностей, отличающихся количеством жил, их сечением и материалом, составом и качествами изоляции, различными дополнительными элементами. Для удобства производители помещают на внешнюю оплетку специальную маркировку, дающую полную характеристику кабелю. Просто надо знать, как правильно ее прочесть.

  • Жилы кабеля могут быть изготовлены из алюминия или меди. В первом случае перед аббревиатурой ВВГ ставится буква «А». Если ее нет, то это означает, что провод медный. Именно такие кабели предпочтительнее использовать при прокладке электропроводки в квартире.
  • Две буквы «В» указывают на материал внешней и внутренней изоляции, которым является поливинилхлорид. Также могут использоваться полимеры (буква «П») или полиэтилен («Пв»).
  • Третья буква указывает на степень защиты кабеля от механических повреждений. «Б» обозначает бронированный провод, «Г» – голый, то есть без дополнительной защиты.

Дополнительные буквы после буквосочетания ВВГ указывают на категорию пожарной безопасности, к которой принадлежит данное изделие:

  • Отсутствие знаков означает, что такой кабель при одиночной прокладке не будет поддерживать открытого горения.
  • Обозначение «нг» – эта способность сохраняется и при групповой прокладке.
  • «Нг – ls» – пониженное выделение дыма и газа.
  • «Нг – hf» – нет выделения газообразных веществ, обладающих активными коррозионными свойствами.
  • Приставка «fr» указывает, что кабель огнестойкий за счет дополнительной обмотки лентой с содержанием слюды. Варианты: «нг-frls» и «нг-frhf», обладающие соответствующими свойствами.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Как правильно клеить обои (видео)

Количество и форма токопроводящих жил

Все кабели можно разделить на две категории – одножильные и многожильные.

Схема трехжильного кабеля ВВГ. Каждая жила из меди защищена ПВХ оболочкой с цветовой маркировкой, а весь пучок – еще одной, наружной изоляцией

Количество проводников под наружной оболочкой кабеля – от 2 до 6, при этом сечение жил может быть любым – от 1,5 до 250 мм².

Для домашних электросетей чаще применяют изделия с нулевой и заземляющей жилами. Изоляция первой окрашена в синий цвет, второй – в желто-зеленый.

На рынке, кроме круглой, встречается и сегментная форма проводников. Ее целесообразно использовать при изготовлении кабелей большого диаметра для компактности, чтобы не оставалось пустот между отдельными жилами.

Если токоведущие жилы имеют круглую форму, все свободное пространство между ними может заполняться пластикатом – материалом, по своим свойствам напоминающим кабельную изоляцию

В изделиях ВВГ маленького диаметра – до 25 мм – внутреннее заполнение может не применяться.
