Рабочее давление в системе отопления — как проверить норму, причины снижения и увеличения

Как часто нужно корректировать давление в системе отопления

Когда система отопления холодная, давление на манометре должно быть от 1 до 1,5 бар (стрелка индикатора обычно находится в зеленой части).

Если давление повышается более чем на 1 бар при нагреве, то расширительный бак может потребовать повторного повышения давления. Если манометр показывает высокое давление в результате переполнения, необходимо прокачать радиатор до тех пор, пока манометр не вернется между 1 и 1,5 бар. Давление в системе обычно требует дозаправки один или два раза в год

Когда возникают подобные трудности важно выяснить почему газовый котел не держит давление воды

Почему падает давление в системе отопления

Разбираемся, почему стрелка манометра на трубе выдает низкие значения, и как с этим бороться

Принцип работы системы отопления можно объяснить на пальцах: она создает тепло в одном месте, переносит его в другое и отдает там с помощью приборов рассеивания тепла — радиаторов. В жидкостных системах этот процесс невозможно представить без создания избыточного давления. Когда оно падает, теплоноситель теряет способность к передвижению, и система отопления уже не может обогревать помещения должным образом. Так почему же падает давление?!

Локализуем место падения давления

Перед тем, как в подробностях изучать отклонения в системе отопления, важно знать, какое давление является нормальным. Обычно оно находится в пределах 1,5-2 атм. При запуске системы после длительного простоя или после заливки свежего теплоносителя в трубах циркулирует лишний воздух

Воздух имеет меньшую плотность, чем любой жидкий теплоноситель, и поэтому общее давление в системе ниже необходимого. Воздушные пробки образуются в нескольких местах: котел, циркуляционные насосы, трубы и батареи. Разберемся со всеми узлами по порядку

При запуске системы после длительного простоя или после заливки свежего теплоносителя в трубах циркулирует лишний воздух. Воздух имеет меньшую плотность, чем любой жидкий теплоноситель, и поэтому общее давление в системе ниже необходимого. Воздушные пробки образуются в нескольких местах: котел, циркуляционные насосы, трубы и батареи. Разберемся со всеми узлами по порядку.

Воздух в котле. Практически любой современный котел снабжен собственным воздухоотводчиком. Однако нежелание погружаться в дебри инструкции к котлу ведет к типичным ошибкам. Воздухоотводчик — это клапан, который стравливает избыточное давление по тому же принципу, как ниппель на автомобильных шинах. Многие откручивают колпачек клапана до упора или оставляют его ослабленным. Между тем, делать так нужно один раз при запуске системы, а затем клапан должен быть закручен, иначе из котла будет уходить вода.

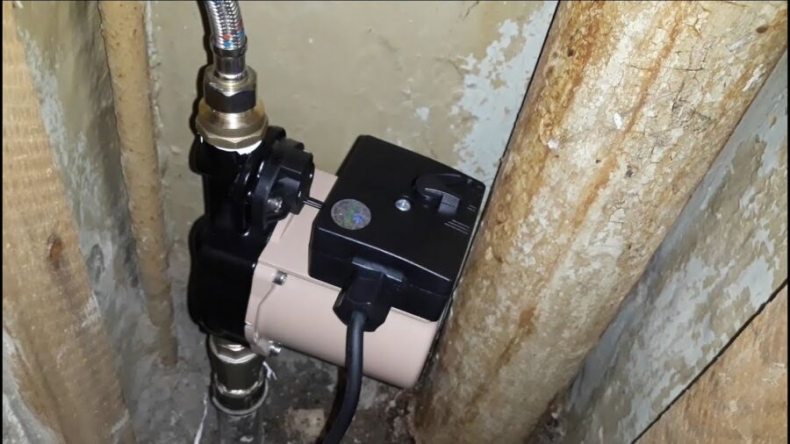

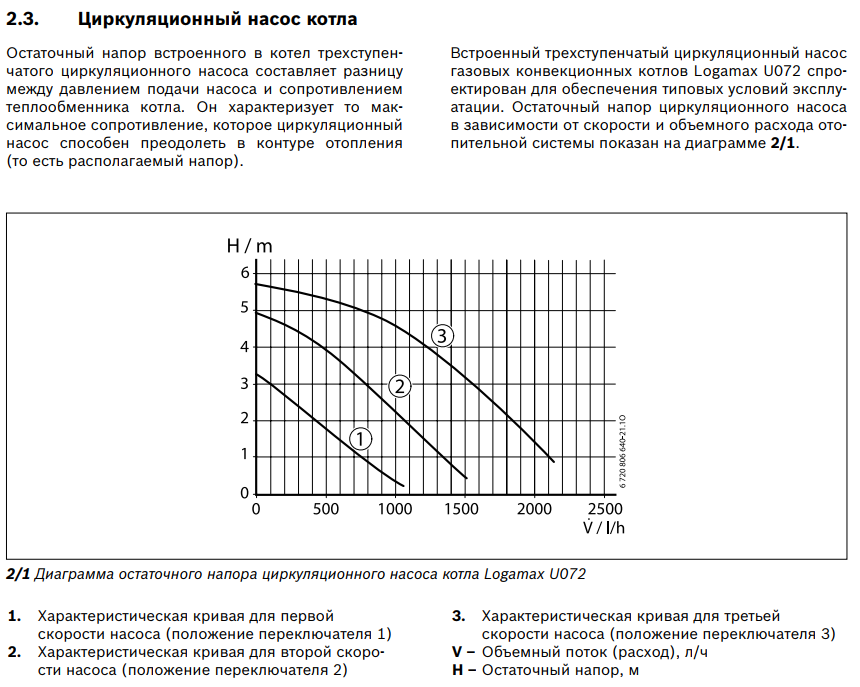

Воздух в насосе. При запуске системы лишний воздух присутствует и в циркуляционном насосе. Чтобы убрать его из насоса, открутите специальный вентиль и ждите, когда вместо воздуха тонкой струей потечет вода, затем закрутите вентиль обратно.

Воздух в батареях. Как вы уже догадались, здесь работает точно такая же методика. Найдите ведро (а лучше несколько), подставьте его под кран Маевского и ждите, когда вместо струи воздуха из крана пойдет вода. Затем закрутите все обратно. Кстати, в случае с батареями обнаружить воздушные пробки можно не только манометром, но и рукой — завоздушенный радиатор греет из рук вон плохо.

Протечки в системе. Стравливание лишнего воздуха из системы — это стандартная процедура. Если вы прогнали лишний воздух из всей системы, а давление продолжает падать, значит, в каком-то месте появилась течь. Но не торопитесь пенять на огрехи при сборке. Во всех соединениях на трубах есть прокладки, при работе системы на воде они расширяются, при замене на антифриз — сжимаются. Это происходит потому, что разные жидкости по-разному влияют на плотность резины. При появлении протечки в местах соединений нужно остановить систему, перекрыть краны с обеих сторон от места протечки и идти в магазин за качественными прокладками.

Перечислим другие места, где могут появиться течи: теплообменник котла, некачественно собранные фитинги и краны, испорченная мембрана расширительного бачка, проржавевшие трубы и радиаторы. Во всех этих случаях используйте проверенную методику: остановить, перекрыть, отправляться за покупками.

Водород вместо воздуха. А теперь рассмотрим частный случай падения давления в системе из-за специфического сочетания материала радиаторов и состава теплоносителя. Внутренняя поверхность алюминиевых радиаторов охотно вступает в химическую реакцию с водой, которая, как мы знаем, присутствует и в антифризах. В результате активного газообразования общее давление в системе может быть ниже нормы. Но сильно переживать насчет этого не стоит. Интенсивность этой химической реакции со временем сходит на нет. Автоматические воздухоотводчики выводят безвредный водород наружу, и его место занимает жидкость, после чего давление приходит в норму.

Источник

Рост давления в отопительном контуре

Теперь вы знаете, как поднять давление в системе отопления, предварительно избавившись от причин падения. Далее мы будем разбираться с его повышением. Если оно постоянно скачет, значит, оборудование работает в неправильном режиме. Возможны и другие проблемы, которые будут рассмотрены в данном обзоре.

Иногда показатель давления скачет просто так – такое возникает при работе некоторых отопительных котлов с неисправными датчиками. Но рассчитывать на их некорректную работу всё-таки не стоит, так как бездействие может привести к повреждению отопительного оборудования. Чаще всего из-за гидравлических перегрузок страдают котлы – не выдерживают и лопаются теплообменники и прочие внутренние узлы.

Предотвратить повреждение системы отопления из-за высоких гидродинамических нагрузок поможет группа безопасности. Она является обязательным элементом каждого замкнутого контура. Состоит группа из следующих частей:

Максимальное давление для большинства котлов составляет 3 атмосферы. Поэтому необходимо создать условия для их безопасной работы. За это и отвечает предохранительный клапан. Открывшись, он выпустит часть теплоносителя и тут же закроется.

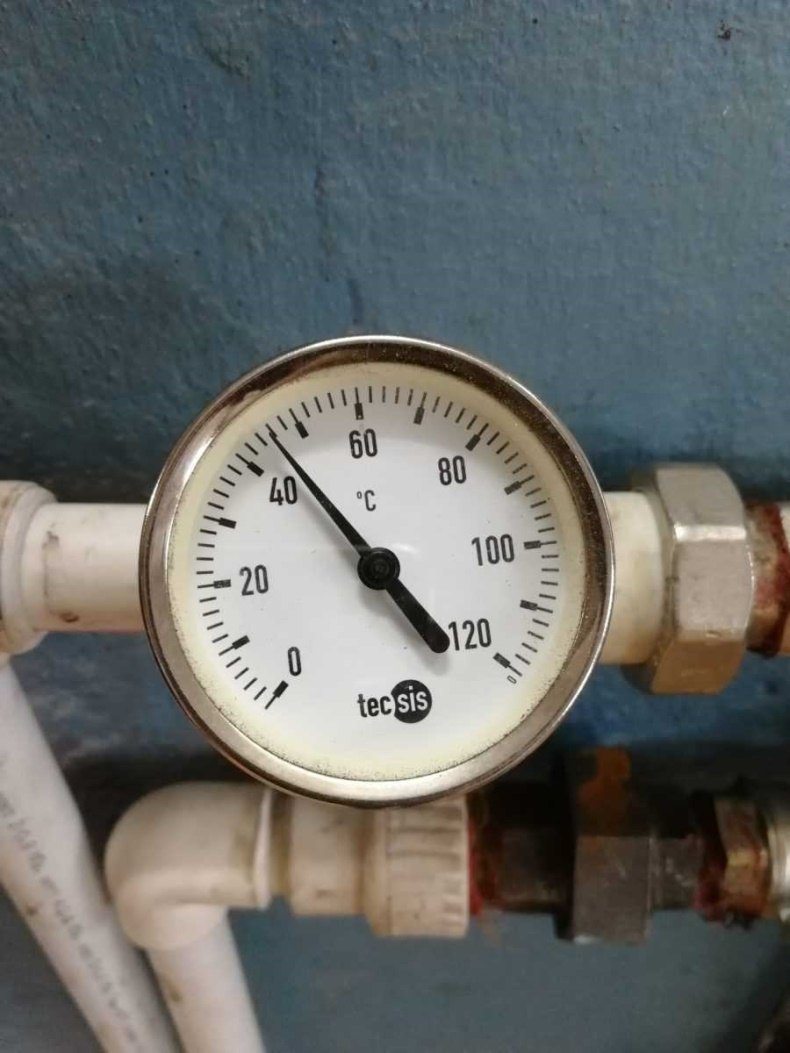

Манометр (или термоманометр) – используется для снятия контрольной информации.
Воздухоотводчик – убирает воздух из контура.
Предохранительный клапан – защищает контур от гидравлических перегрузок.

Самым важным звеном здесь является предохранительный клапан. Он автоматически сбросит давление, если оно выйдет за опасные пределы. Обычно пользователи не обращают на манометры никакого внимания. Ведь не будешь же контролировать показатели каждый час из-за страха возникновения аварийной ситуации. Поэтому предохранительный клапан является обязательным – это простой и эффективный узел безопасности.

Устраняем причины роста

Наличие воздушных пробок может вызвать постепенный рост давления в отопительном контуре. Их необходимо своевременно удалять. Самый простой вариант – с помощью ручного спускника воздуха, который устанавливается рядом с группой безопасности. Также для этого используются краны Маевского, располагающиеся на радиаторах. Иногда для полного удаления воздуха меняется теплоноситель с повторным заполнением системы.

Слишком высокая температура – ещё одна причина роста давления. Обычно температура теплоносителя в системах отопления варьируется в пределах +70-80 градусов, иногда чуть больше, иногда чуть меньше. Если по каким-то причинам она поднимется до более высоких отметок, это спровоцирует расширение теплоносителя. Он начнёт давить на трубы и радиаторы, из-за чего стрелка на манометре поползёт вверх. Чтобы предотвратить аварию, необходимо дать теплоносителю остыть. После этого разбираемся в изначальных причинах роста температуры.

Засор отопительного контура тоже может стать причиной повышения давления в системе. Отопление засоряется не очень часто, но исключать этого нельзя. Причиной засоров чаще всего становится загрязнённый теплоноситель – это характерно для систем с металлическими трубами, подвергающимися коррозии.

Одной из причин поломки может стать накипь в трубах. Обычно участки труб после засоров более холодные – именно так и вычисляем загрязнившийся участок.

Прочие причины повышения давления в системе отопления:

Пользователи «начудили» с вентилями и задвижками – это становится причиной холодных радиаторов.
Постоянная подпитка контура водой – это нужно для первоначального наполнения системы или при падении давления, в остальное время подача воды должна быть перекрыта.
Поломка циркуляционного насоса или его неправильная настройка – создаётся чрезмерный напор вместе с ростом давления.
Засорение того или иного контура – засоры отдельных «направлений» могут спровоцировать подъём давления во всей системе отопления.

Всех этих знаний более чем достаточно для поддержания правильного давления теплоносителя в системе отопления.

Что делать, если падает давление в системе отопления

Давление в расширительном баке.

При эксплуатации автономных отопительных систем наиболее частыми являются такие аварийные ситуации, при которых давление плавно или резко снижается. Они могут быть вызваны двумя причинами:

разгерметизацией элементов системы или их соединений;
неполадками в котле.

В первом случае следует обнаружить место утечки и восстановить его герметичность. Сделать это можно двумя способами:

Визуальным осмотром. Этот метод применяется в тех случаях, когда отопительный контур проложен открытым способом (не путать с системой открытого типа), то есть все его трубопроводы, арматура и приборы находятся на виду. Прежде всего внимательно осматривают пол под трубами и радиаторами, стараясь обнаружить лужицы воды или следы от них. Кроме того, место утечки можно зафиксировать по следам коррозии: на радиаторах или в местах соединений элементов системы при нарушении герметичности образуются характерные ржавые потеки.
С помощью специального оборудования. Если визуальный осмотр радиаторов ничего не дал, а трубы проложены скрытым способом и не могут быть осмотрены, следует обратиться к помощи специалистов. Они располагают специальным оборудованием, которое поможет обнаружить утечку и устранить ее, если владелец дома не имеет возможности сделать это самостоятельно. Локализация точки разгерметизации осуществляется достаточно просто: вода из отопительного контура сливается (для таких случаев в нижней точке контура на этапе монтажа врезают сливной кран), затем в него с помощью компрессора закачивается воздух. Место утечки определяется по характерному звуку, который издает просачивающийся воздух. Перед запуском компрессора с помощью запорной арматуры следует изолировать котел и радиаторы.

Если проблемное место представляет собой одно из соединений, его дополнительно уплотняют паклей или ФУМ-лентой, а затем подтягивают. Лопнувший трубопровод вырезают и приваривают на его место новый. Узлы, не подлежащие ремонту, просто меняют.

Если герметичность трубопроводов и других элементов не вызывает сомнений, а давление в закрытой системе отопления все-таки падает, следует поискать причины этого явления в котле. Проводить диагностику самостоятельно не следует, это работа для специалиста, имеющего соответствующее образование. Чаще всего в котле обнаруживаются следующие дефекты:

Устройство системы отопления с манометром.

появление микротрещин в теплообменнике из-за гидроударов;
заводской брак;
выход из строя подпиточного крана.

Весьма распространенной причиной, по которой падает давление в системе, является неправильный подбор емкости расширительного бачка.

Хотя в предыдущем разделе говорилось, что это может стать причиной роста давления, никакого противоречия тут нет. Когда растет давление в системе отопления, срабатывает предохранительный клапан. При этом теплоноситель сбрасывается и его объем в контуре уменьшается. В результате со временем давление будет снижаться.

Контроль давления

Для визуального контроля давления в сети отопления чаще всего применяют стрелочные манометры с трубкой Бредана. В отличие от цифровых приборов, такие манометры не требуют подключения электрического питания. В автоматизированных системах используют электроконтактные датчики. На отводе к контрольно-измерительному прибору следует обязательно устанавливать трехходовой кран. Он позволяет изолировать манометр от сети при проведении обслуживания или ремонта, а также используется для удаления воздушной пробки или сброса прибора на ноль.

https://youtube.com/watch?v=nV52-7Vu7DI

Инструкции и правила, регламентирующие эксплуатацию отопительных систем, как автономных, так и централизованных, рекомендуют устанавливать манометры в таких точках:

Перед котельной установкой (или котлом) и на выходе из нее. В этой точке определяется давление в котле.
Перед циркуляционным насосом и после него.
На вводе магистрали отопления в здание или сооружение.
Перед регулятором давления и после него.
На входе и выходе фильтра грубой очистки (грязевика) для контроля уровня его загрязненности.

Все контрольно-измерительные приборы должны проходить регулярную поверку, подтверждающую точность выполняемых ими измерений.

Почему падает или повышается давление в закрытой системе отопления

Главное условие работы современного газового отопительного оборудования — наличие стабильного рабочего давления в системе отопления (1 — 2 бара). Котел не запустится, если системное давление будет менее 0,6 бар. При более 3 бар происходит аварийный сброс воды до равновесного состояния системы. Эти условия связаны с безопасной эксплуатацией оборудования. Если вы заметили, что прыгает давление в закрытой системе отопления при изменении температуры теплоносителя, значит, система отопления неисправна и подлежит незамедлительному ремонту.

Изменяется давление в газовом котле, что делать?

Причины изменения давления в газовом котле:

Нарушена герметичность мембраны, корпуса расширительного бака.
Присутствует неисправность в кране подпитки.
Наличие воздуха в системе радиаторов.
В контуре появилась утечка.

Любая из перечисленных причин будет провоцировать нестабильную работу газового котла в системе отопления.

Поиск поврежденного узла и устранение неисправности

Для выявления утечки в замкнутом контуре отопления необходимо осмотреть разъемные, неразъемные элементы трубопровода и радиаторов, регулировочные водопроводные краны, резьбовые соединения, места сварки и пайки, кран Маевского — на наличие целостности. При обнаружении под батареями, трубами и т. д. скопление воды, определите причину ее появления.

Лужи могут образоваться под резьбовыми разъемами (при резких изменениях температур этот вид соединения самопроизвольно раскручивается), некачественным паяным или сварочным швом, деталями с микротрещинами. Для прекращения течи в месте резьбового соединения достаточно произвести протяжку этого узла. В редких случаях требуется замена уплотнительной вставки.

Чтобы провести ревизию детали, участка с дефектом, следует произвести частичный или полный слив воды с линии теплоснабжения.

Существует прямая зависимость между не герметичностью крана подпитки и давлением, в центральном водоснабжении. При повышении или снижения давления воды, так же изменяется давление в котле, хотя кран подпитки котла находится в закрытом положении. Обычно давление в центральном трубопроводе составляет 0,5 — 3 бара. Если вы не нашли утечку в контуре отопления, проследите за изменением давления в котле и центральном трубопроводе. При выявлении прямой зависимости, произведите замену крана подпитки (в не разборных моделях) или поменяйте уплотнительную манжету (в моделях со съемным штоком).

Иногда, по каким либо причинам (устаревшая модель, отсутствует возможность приобретения и т. д.), не получается приобрести новую задвижку, тогда можно соединить трубы: подачу холодной воды в котел и возврата из контура отопления, обычной запорной арматурой.

Схематическое размещение крана подпитки системы отопления.

При этом штатный кран подпитки должен находиться в закрытом положении и не пропускать воду. Если он сильно изношен, его необходимо демонтировать, поднять шток, внутренние отверстия залить силиконом и установить вентиль в положение закрытия. Смонтировать кран в исходное положение и больше его не использовать по назначению. Но эти манипуляции следует производить только в крайних случаях.

Воздухоотводчик настенного газового котла.

При наличии накипи, очистите воздухоотводчик. Используя плоскую отвертку, приподнимите его колпачок и включите насос в режиме циркуляции. Если подобная функция отсутствует в вашей модели котла, запустите котел в режиме отопления. Весь воздух выйдет из труб и батарей. Так же, воздух можно удалить через краны Маевского, которыми должны быть оборудованы все отопительные радиаторы в верхней точке.

Кран Маевского в верхней точке радиатора отопления.

Нарушение целостности мембраны, золотника, а так же снижение давления в воздушной полости бака подпитки приводит к динамическому изменению давления. Перед исследованием состояния расширительного бака, определите место его установки. Для проверки герметичности мембраны и механизма, для подкачки воздуха, открутите крышечку с золотникового распределителя.

Признаки нарушения герметичности мембраны расширительного бака.

Наличие воды внутри клапана свидетельствует о повреждении мембраны. В этом случаи, так как бак герметичен, он становится не пригодным к ремонту и подлежит замене на аналогичный. Появление пузырей с рабочего отверстия распределителя, смоченного жидкостью, указывает на износ уплотнительного кольца золотника. Закрутите сердцевину клапана или замените ее.

Перечисленные мероприятия проверены и относятся к эффективным способам восстановления стабильного давления теплоносителя в замкнутом контуре отопления.

Профилактика напора в отопительной системе

Можно предотвратить падение давления, если предпринимать комплекс целенаправленных мер. Они должны быть следующими:

Обязательно оснащайте систему специальными клапанами-предохранителями, с помощью которых можно выпускать излишки теплоносителя. (Подробности тут)
Периодически проверяйте, в каком положении находятся запорные вентили.
Регулярно проверяйте давление в расширительном баке, подкачивайте воздух, если потребуется – в этом баке его показатель должен составлять приблизительно полторы атмосферы.
Периодически проверяйте, в каком состоянии фильтры, которые задерживают механические примеси, наличествующие в жидкости. Регулярно промывайте их.

Иными словами, все профилактические меры состоят из примитивных процедур, но если их не проводить, то в скором времени это обернется большими затратами сил и денег, которые придется потратить на ремонт и восстановление отопительной системы.

Заключение

Вот мы и выяснили, что рабочее давление в системе отопления – это один из важнейших показателей, влияющий на комфорт проживания в каждой из квартир дома. Разумеется, в таких условиях вы не сможете самостоятельно проводить тестирование (чего нельзя сказать о загородных домах с их индивидуальным отоплением). Как бы то ни было, стоит всего лишь установить манометры и внимательно следить за их показателями. Если есть какие-либо отклонения от нормы, то немедленно обращайтесь к специалистам.

Нормы и требования ГОСТ и СНИП

Требования к системам отопления изложены в СНиП 2.04.05-91 с изменениями от 21 января 1994 г. N 18-3, 15 мая 1997 г. N 18-11 и 22 октября 2002 г. N 137.

ГОСТ и СНиП регламентируют такие положения относительно системы отопления:

климатические и метеорологические условия;
уровень шума и вибрации оборудования;
ремонтопригодность магистрали;
безопасность конструкции;
площадь и объем помещений;
экономическое обоснование;
устойчивость материала к коррозии;
использование изделий разрешенных для строительства;
количества тепла на единицу площади.

СНиП рекомендует использовать в качестве теплоносителя воду с присадками или без. Применение других материалов допускается в случае наличия расчетов экономического обоснования.

Автономное оборудование систем отопления в многоэтажном доме

На сегодня всё больше популяризируется установка автономной системы отопления в многоэтажных и частных домах. Хотя цена на оборудование достаточно велика, так же как и узаконивание такой постройки, но целесообразность установки от этого не уменьшается, поскольку окупаются расходы за относительно короткое время.

Главной особенностью автономного отопления является плата за используемые энергоресурсы только по факту потребления, то есть в летний период оплачивать за отопление квартиры не нужно. Также если холода настанут внезапно, а централизованное отопление ещё и не собираются включать, то автономную систему можно использовать в любое время, когда это нужно хозяевам квартиры.

Но с другой стороны, нужно помнить также о том, что регулировать температуру и напор теплоносителя необходимо самостоятельно владельцам квартиры. В центральном отоплении это делают в котельной специалисты. Поэтому для самостоятельной регулировки нужно хотя бы изучить основные правила и нормы характеристик теплоносителя.

Первый запуск и регулировку напора воды следует осуществлять специалисту с соответствующим допуском к газовому, электрическому или твердотопливному оборудованию. Оно, как правило, устанавливается в помещении возле кухни или непосредственно в углу кухни, поскольку именно к ней подведены все необходимые коммуникации для её работы — газ и вода. Но всё же идеальным вариантом для установки будет отдельно отведённое помещение под котельную.

Причиной нестабильности напора воды в системе отопления автономного типа могут быть:

Утечка теплоносителя. Местом такой поломки часто являются различные соединения на радиаторах, воздухоотводчиках. В связи с этим при возникновении подобной ситуации (когда манометр показал уменьшение напора воды) необходимо тщательно проверить все соединительные узлы и особенно воздухоотводчики. Для ремонта повреждённого места очень часто требуется слить полностью теплоноситель, осуществить ремонтные работы и только тогда залить воду снова.
Повреждённая мембрана расширительного бака. Зачастую это происходит из-за неправильных расчётов ёмкости устройства относительно системы отопления изначально, ещё на момент обустройства отопления. Она может растянуться, порваться или потрескаться. Поэтому выбирая расширительный бак, следует устанавливать устройство, которое в действительности отвечает параметрам системы. Понятно, что каждый владелец экономит место в квартире, но пренебрежение такими правилами зачастую приводит к выходу из строя всего оборудования.
Независимо от того, какое давление в системе отопления многоэтажного дома, в автономном контуре оно будет в несколько раз меньше, но от возникновения воздушных пробок всё равно не застрахует. Они могут возникать в первые несколько дней после заливки нового теплоносителя. Для быстрого отвода воздуха из системы рекомендуется на каждом радиаторе устанавливать кран Маевского. Он и предназначен для выполнения таких функций.
Напор воды может уменьшиться из-за поломки теплообменника-котла. Здесь самостоятельно починить систему не получится, а придётся вызывать специалиста.
Закипание воды при очень больших настройках мощности котла. Таким образом, количество теплоносителя уменьшится, уровень напора тоже.

Причины нестабильности давления в сети и способы его регулировки

Наиболее распространённой причиной снижения давления в системе является утечка воды. К самым «слабым» местам относятся места стыков трубопровода с теплогенератором или отопительным прибором. Реже трубу прорывает в произвольном месте, если хозяин не уследил за её износом или же приобрёл изначально бракованное изделие.

Самый верный показатель наличия течи — снижение статического давления, измерить которое можно, отключив насос.

Если и статическое давление в системе отопления закрытого типа находится в норме, проверить необходимо сами насосы. Для поиска места протечки один за другим отключают разные участки системы, наблюдая за уровнем давления. После определения повреждённого участка трубопровода его отключают от системы для ремонта.

Если течь так и не была найдена, а давление теплоносителя продолжает снижаться, необходимо вызвать специалистов. Освободив отопительную систему от воды и закачав в неё воздух, они быстро определят «пробоину» по струе вырывающегося воздуха. В случае если трубы укрыты в полу или в межпотолочном пространстве, специалисты используют сканер для обнаружения избыточной влажности, позволяющий с точностью до нескольких сантиметров обнаружить невидимую трещину в трубе.

Второй виновник падения давления — неисправности котельного оборудования. Среди факторов, из-за которых падает давление в газовом котле, выделяют четыре основных:

повреждённая камера расширительного бака;
вызванное гидроударом разрушение битермического теплообменника;
возникновение в теплообменнике микротрещин (из-за естественного износа металла, заводского брака или профилактических промывок);
обилие накипи в теплообменнике (вечная проблема регионов с жёсткой водой).

Любая из вышеперечисленных проблем решается. Интегрированный в котёл расширительный бак можно заглушить, заменив его внешним аналогом. Неисправный теплообменник в большинстве случаев можно запаять. Жёсткость воды легко снижается при использовании специальных добавок. Однако перед тем, как поднять давление в котле отопления самостоятельно, лучше проконсультироваться с квалифицированным инженером, специализирующемся на обслуживании котлов.

Ещё более опасна ситуация, когда давление воды в системе отопления частного дома бесконтрольно повышается. Рост давления провоцируют:

остановка тока теплоносителя по контуру;
засорение грязевика или другого фильтра;
вызванная сбоем автоматики или ошибкой человека постоянная подпитка системы;
возникновение воздушных пробок;
перекрытие задвижки по направлению течения теплоносителя;
ошибочно выполненный расчёт давления для расширительного бака или его недостаточная вместительность (давление внутри ёмкости должно быть на 1/5 меньше, нежели системное, а вместительность должна равняться десятой части объёма всего теплоносителя в сети);
возникновение трещин в мембране расширительного бака (если не предусмотрена возможность смены мембраны, бак придётся менять полностью).

Особенности автономного отопления

Нормальный показатель для замкнутого контура 1,5 -2,0 бара, что намного отличается от давления в трубах центрального отопления. Причиной понижения может быть:

разгерметизация – при появлении течи или микротрещин, через которые может убегать вода. Визуально это может быть незаметно, так как незначительное количество воды успевает испариться;
уменьшение температуры теплоносителя. Чем меньше температура воды, тем меньше ее расширение;
наличие автономных регуляторов давления, которые стравливают воздух. Они устанавливаются для удаления воздушных пробок. Часто подтекают;
изменение радиуса условного прохода труб. Пластиковые трубы при нагревании могут менять свою геометрию — они становятся шире.

От показателя давления в системе отопления зависит не только циркуляция теплоносителя, а и исправность оборудования. Чтобы предотвратить понижение и повышение давления на любом участке системы, устанавливается расширительный бачок. Это металлическая емкость с резиновой мембраной внутри. Мембрана делит бачок на две камеры: с водой и воздухом. Вверху есть клапан, через который выходит воздух при экстремальном повышении давления. Оно может произойти за счет чрезмерного подогрева жидкости. После того как вода остынет и уменьшиться в объёме, давления в системе будет недостаточно, ведь воздух вышел. Расчет объёма расширительного бака осуществляется исходя из общего объёма теплоносителя в системе.

Как исправить ситуацию

При обнаружении повышения или снижения напора жидкости, прежде всего, необходимо определить, выходят ли отклонения за границы нормы. Если стрелка на манометре находится в зеленой зоне, все в порядке, в белой зоне – давление занижено, а в красной – завышено. Большинство отклонений можно устранить самостоятельно.

Система оснащена двумя клапанами. Один служит для нагнетания теплоносителя, то есть повышения напора, а второй имеет обратное действие и нужен для стравливания жидкости. Прежде всего, стоит воспользоваться одним из этих клапанов в зависимости от типа проблемы. При этом если нужно уменьшить напор теплоносителя, понадобится емкость, в которую будет сливаться лишняя вода.

Для нормализации напора жидкости в каждой закрытой теплосети должен устанавливаться расширительный бак. Это непроницаемая конструкция из стали, состоящая из двух емкостей, одна из которых подключена к системе отопления, а вторая содержит воздух. Разделяет камеры между собой резиновая мембрана, которая при повышении напора смещается в сторону емкости с воздухом, уменьшая тем самым натиск воды.

Более эффективно бороться с перепадами давления можно, если установить предохранительный клапан, воздухоотводчик и манометр. Выполняя каждый свою функцию, эти приборы совместно дают гарантию надежной работы системы.

Манометр демонстрирует, нет ли отклонений от нормы. Воздухоотводчик предотвращает появление воздушных пробок.

Предохранительный клапан при достижении предельных показателей напора воды удаляет из системы ее излишки, направляя их в канализацию или специальный резервуар.

Кроме выше перечисленных методов стабилизации теплосети, существуют приборы, которые полностью автоматизируют контроль и настройку всех параметров системы. Но они имеют высокую стоимость, что делает целесообразность их покупки для установки в частном доме сомнительной.

Что это, и каким оно должно быть?

Если кто не знает, для чего вообще давление в отоплении, то мы ответим: оно требуется для того, чтобы система работала с предельной эффективностью. Ведь именно от силы напора зависит производительность, а также то, попадет ли носитель тепла во все элементы отопления в каждой квартире.

Более того, перманентный напор позволяет минимизировать теплопотери, ведь теплоноситель достигает всех уголков магистрали практически с той же температурой, которую ему передал котел.

Практически все многоэтажные здания в России оборудованы закрытой отопительной системой, в которой теплоноситель передвигается принудительно. В идеале давление в магистрали должно составлять от 9 до 9.5 атмосфер. Но если здание уже ветхое, то теплопотери, как следствие потери давления, неизбежны. В таком случае допустимые показатели могут несколько снизиться, но не более чем до 5.5 атмосфер.

Обратите внимание! Выбирая себе отопительное оборудование, вы должны учитывать эти изначальные требования, в противном случае возможны поломки или даже полное разрушение техники

Итак, требуемое давление должно указываться в ГОСТе. Но дело в том, что достичь его практически всегда нереально, ведь существуют определенные факторы, которые могут повлиять на параметры системы.

Изношенность отопительных приборов. Если они старые, то их производительность снизится. В данном случае лучше провести замену оборудования, дабы избежать проблем с давлением в будущем.
Мощность устройств для подачи носителя тепла. В многоэтажных зданиях это зависит от тепловых пунктов, где, собственно, и происходит нагрев. Также сюда можно отнести циркуляционные насосы.
Месторасположение конкретной квартиры. Безусловно, давление в идеале должны быть везде одинаковым, но в действительности такого нет. Многое зависит от того, где именно располагается квартира, насколько далеко она от стояка и прочее.
Диаметр труб в квартире. Если вы сами их устанавливали, то они могут иметь несколько больший диаметр, чем трубы в доме, отсюда и некоторое снижение давления.

Читайте так же, нашу статью о том как промыть систему отопление своими руками. Подробнее тут

Видео

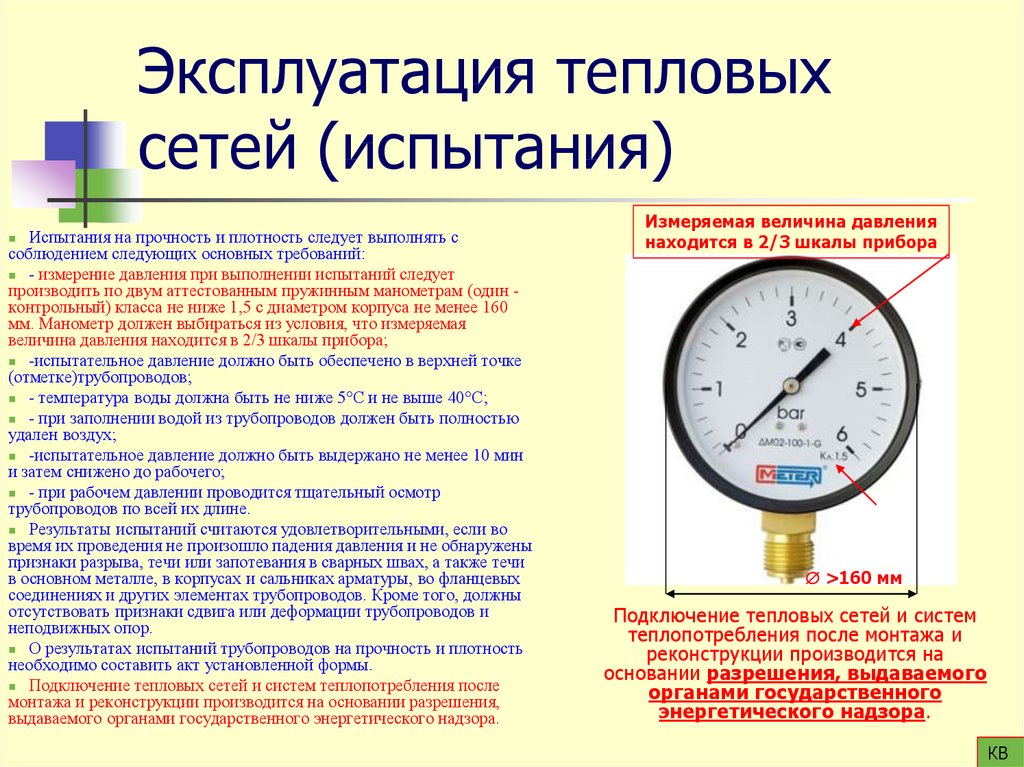

Проверка герметичности

Пожалуй, каждый жилец многоквартирного дома знает, как подобная проверка проводится. Приезжают специалисты (зачастую до того, как начался сезон отопления) и проверяют систему напором жидкости, максимально приближенным к критическому. Так проверяется эффективность и работоспособность системы.

Обратите внимание! Нередко при проведении подобных тестов случаются прорывы труб или радиаторов. Поэтому своевременно меняйте всю технику, чтобы подобных неприятностей не возникло. Узнать как самостоятельно поменять радиатор отопления вы можете здесь

Узнать как самостоятельно поменять радиатор отопления вы можете здесь

В наивысшей и наинизшей точках системы устанавливаются специальные приборы, с которых по окончанию теста будут сниматься полученные данные. Также следует проверить отопление на предмет герметичности, чтобы в будущем не было поломок или протечек.

Такая проверка состоит из двух этапов.

Первый этап – холодное тестирование

Для начала все элементы магистрали заполняются холодной жидкости и производится предварительный замер давления. Притом за первые полчаса оно не должно снизиться больше, чем до 0.06 мпа.

За последующие два часа убыль напора должна быть максимум 0.02 мпа. Если все согласно требованиям, то систему отопления можно смело запускать.

Второй этап – горячее тестирование

Оно должно проводиться непосредственно перед началом отопления. Запускается горячая жидкость под напором, который должен быть предельно близким к максимальному для конкретного типа оборудования.

Обратите внимание! Если вы жаждете более качественного тестирования, то вам нужно обратиться в одну из частных фирм. Ее сотрудники не только проведут замеры, но и промоют трубопровод (разумеется, им за это придется доплатить). Подобные испытания позволяют проверить, насколько работоспособна отопительная система в каждом из многоэтажных объектов

Как уже говорилось, они проводятся до того, как начнется отопление, иначе последствия неисправностей могут быть самыми плачевными – вплоть до аварий

Подобные испытания позволяют проверить, насколько работоспособна отопительная система в каждом из многоэтажных объектов. Как уже говорилось, они проводятся до того, как начнется отопление, иначе последствия неисправностей могут быть самыми плачевными – вплоть до аварий.

Установка измерительных приборов

Для открытых систем отопления установка приборов измерения давления желательна, но не обязательна. Превышение давления в таких системах приведет к вытеснению теплоносителя в расширительный бачок и перелив из него.

В открытых системах максимальное (суммарное) давление чуть выше статического давления и поддается примерному расчету. Определение этой величины необходимо при подборе компонентов системы отопления, которые надо подбирать с некоторым запасом. Это обеспечит надежное функционирование системы.

Для закрытой системы отопления установка приборов контроля давления обязательна. Они необходимы для настройки рабочего давления, а также для предотвращения аварийных ситуаций.
Установка приборов контроля давления производится в нижней точке системы. Если необходимо контролировать несколько точек, то устанавливают дополнительные манометры.
Измерительные приборы входят в состав «группы безопасности» — отвода от магистрали теплоносителя, на котором размещены воздухоотделитель, предохранительный клапан и датчик давления.
