Технические аспекты алюминиевых батарей

Для обустройства автономной системы отопления необходимо не только выполнить монтажные работы в соответствии с действующими нормативами, но и правильно выбрать алюминиевые радиаторы. Это возможно сделать только после тщательного изучения и анализа их свойств, конструктивных особенностей, технических характеристик.

Классификация и конструктивные особенности

Производители современного отопительного оборудования изготавливают секции алюминиевых радиаторов не из чистого алюминия, а из его сплава с кремниевыми добавками. Это позволяет изделиям придать устойчивость к коррозии, большую прочность и продлить срок их службы.

Сегодня торговая сеть предлагает широкий ассортимент алюминиевых радиаторов, отличающихся по своему внешнему виду, которые представленными такими изделиями как:

• панельные;
• трубчатые.

По конструктивному решению отдельно взятой секции, которые бывают:

• Цельными или литыми.
• Экструзионными или составленными из трех отдельных элементов, внутренне закрепленных между собой болтами с поролоновыми или силиконовыми прокладками.

Также различают батареи и по габаритам.

Стандартных размеров с шириной в пределах 40 см и высотой, равной 58 см.

Низкие, высотой до 15 см, что дает возможность устанавливать их на очень ограниченных пространствах. В последнее время производители выпускают алюминиевые радиаторы этой серии «плинтусного» исполнения с высотой от 2 до 4см.

Высокие или вертикальные. При небольшой ширине, такие радиаторы в высоту могут доходить до двух или трех метров. Такое рабочее расположение по высоте, помогает достаточно эффективно обогреть большие объемы воздуха в помещении. Кроме этого, такое оригинальное исполнение радиаторов выполняет дополнительно и декоративную функцию.

Срок службы современных алюминиевых радиаторов определяется качеством исходного материала и не зависит от количества составляющих его элементов, их размеров и внутреннего объема. Производитель гарантирует их стабильную работу при правильной эксплуатации до 20 лет.

Основные рабочие характеристики

Сравнительные характеристики

Технические характеристики и конструктивные решения алюминиевых радиаторов разрабатываются для обеспечения ими удобного и надежного нагрева помещений. Основными составляющими, характеризующими их технические свойства и эксплуатационные возможности являются такие факторы.

Рабочее давление. Современные алюминиевые радиаторы рассчитаны на показатели давления теплоносителя в системе отопления от 6 до 25 атмосфер. Для гарантии этих показателей в заводских условиях каждая батарея тестируется при давлении в 30 атмосфер. Этот факт дает возможность устанавливать это теплотехническое оборудование в любую систему отопления, где исключается возможность образования гидроударов.

Мощность. Этот показатель характеризует термодинамический процесс передачи тепла с поверхности батареи отопления в окружающую среду. Он указывает, какое количество тепла в ваттах может произвести прибор в единицу времени.

Кстати, теплоотдача от алюминиевых радиаторов происходит способом конвекции и теплового излучения в соотношении 50 на 50. Числовое значение параметра теплоотдачи каждой секции указывается в паспорте прибора.

При расчете необходимого для установки количества батарей, их мощность играет первостепенную роль. Максимальная теплоотдача одной секции отопительного алюминиевого радиатора довольно велика и доходит до 230 Ватт. Такой внушительный показатель объясняется высокой способностью алюминия к теплопередаче.

Влияние подключения на теплоотдачу

Объем секции. Этот показатель характеризует количество теплоносителя, который присутствует в секции радиатора в рабочем состоянии. Он зависит от габаритных размеров радиатора и его внутренней конструкции. Для каждого типа и вида радиаторов эта величина различна.

Объем секции является важной технической характеристикой алюминиевого радиатора и обязательно указывается в сопроводительном паспорте на каждое изделие от производителя. Это значит, что для его нагрева нужно затратить меньше энергии, чем для чугунного аналога

Это значит, что для его нагрева нужно затратить меньше энергии, чем для чугунного аналога.

Температурный диапазон нагрева теплоносителя в алюминиевых батареях превышает 100 градусов.

В качестве справки, стандартная секция алюминиевого радиатора высотой 350–1000 мм, глубиной 110–140 мм, с толщиной стенок от 2 до 3 мм, имеет объем теплоносителя 0,35– 0,5 литра, и способна нагреть площадь в 0,4–0,6 квадратного метра.

металл, плавкий, с великолепной теплоотдачей и несложный в обработке. Знайте, купить алюминиевые радиаторы для отопления – это приобрести массу преимуществ:

1. Нагрев низко инерционный. То есть алюминиевые секции быстро реагируют на температуру теплоносителя и очень быстро нагреваются. При этом экономится до 35-40% энергии.
2. Батареи оснащены тепло регуляторами, что позволяет ограничить активность теплоносителя при необходимом нагреве помещения (а нагревается оно уже спустя 10-15 минут после начала работы).

3. Легкий вес значительно уменьшает затраты на транспортировку, установка алюминиевых радиаторов отопления достаточно несложная.

4. Способ обогрева является конвекционным (препятствующим накоплению пыли между отдельными секциями).

5. Литьевая технология дарит возможность получить секции с закругленным сечением – это повышает устойчивость к различным повреждениям.

6. Высокая устойчивость и сопротивляемость к коррозии. Такие батареи не нужно будет перекрашивать.
7. Алюминиевые радиаторы можно окрашивать в абсолютно любой цвет. Окраска производится специальными порошковыми красителями с помощью электростатического поля, что делает покрытие очень стойким.

В оптимистичные нотки можно внести и немного грусти. Алюминиевые батареи очень зависят от качества теплоносителя (в данном случае горячей воды, проходящей по секциям) и могут пострадать от гидроударов (резких повышений давления, это происходит при проверке отопительной системы).

Дизайнерский радиатор и полотенцесушитель 2 в 1, с декоративной шлифованной поверхностью.Фото 1

Дизайнерский радиатор и полотенцесушитель 2 в 1, с декоративной шлифованной поверхностью.Фото 2По одному из главных принципов дизайна в духе дзен, важны визуальные впечатления от фактуры материала, как здесь, где взгляд привлекают переливы отшлифованной металлической поверхности

Фасадная поверхность алюминиевых радиаторов может выглядеть как угодно за счет экранов или декоративных покрытий — матовой, цветной, перламутровой и даже зеркальной

Необычный способ установки радиаторов под окнами в сочетании с грубой отделкой кирпичных стен. Отсутствие подоконника, предусмотренное дизайнером, дает еще и увеличение теплоотдачи радиатора, так как конвекция не имеет вообще никаких помех

Перед началом отопительного сезона коммунальные службы всегда проверяют, герметичная ли система отопления, алюминиевые радиаторы при этом испытывают колоссальную нагрузку и могут не выдержать. Ведь давление при проверке может достигать 30 атмосфер. Об этом параметре свидетельствует показатель опрессовочного давления в паспорте изделия.

Гораздо безопаснее использовать алюминиевые радиаторы отопления для частного дома (в личных домах/коттеджах котлы рассчитаны на давление в 1-4 атмосферы). А для многоквартирных с центральным отоплением лучше остановить выбор на других видах радиаторов.

1. Тепловые лучи.
2. Конвекционное тепло (образуется при движении теплого воздуха от нижних частей радиаторов вверх).

Эстетичный способ вписать радиатор в помещение — установка вровень со стеной, в нише

Необычные дизайнерские радиаторы отопления, в виде двутавров — идеальный вариант для индустриального дизайна жилья

Чем выше показатель теплоотдачи, тем меньше инерционность у радиаторов и тем быстрее они могут нагреваться. Это способствует более долгой службе батареи. Производители отводят 10-12 лет гарантированной работы (у анодированных батарей срок службы составляет до 25 лет).

Преимущества и недостатки алюминиевых батарей

Алюминиевые батареи отопления стали полноценной заменой громоздким чугунным радиаторам. Основой для их производства служит легкий и очень прочный алюминий. Изготовление чаще всего ведется методом литья под высоким давлением, что обеспечивает изделиям надежность, стойкость к коррозии и давлению, а также продолжительный срок службы. Для защиты от атмосферного воздуха они покрываются специальными защитными эмалями.

Батареи из алюминия очень просты в ремонте, это достигается за счет малого веса и секционной конструкции.

Алюминиевые батареи не являются цельнолитыми, в отличие от чугунных или стальных радиаторов, – они состоят из отдельных секций, соединенных между собой ниппелями и герметизирующими прокладками. Благодаря этому батареи легко ремонтируются, так как одну секцию можно выкинуть, установив на ее место новую исправную секцию. Протечки возникают редко, поскольку все соединения здесь достаточно герметичные.

Радиаторы из алюминия позволили избавиться от тяжелых, громоздких и не очень эффективных чугунных батарей. Они компактные и легкие, не требуют особого ухода и регулярной окраски. Что касается того же чугуна, то его нужно окрашивать, а шершавая поверхность не способствует эффективному удалению пыли. Поэтому такие устройства прочно заняли нишу обогрева домов и зданий с автономными системами отопления.

Какими достоинствами обладают алюминиевые батареи отопления?

• Низкий вес – алюминий является одним из самых легких и прочных металлов. Благодаря этому у разработчиков появилась возможность создать легкие и достаточно стойкие к давлению радиаторы. Вес одной секции варьируется от 1 до 1,5 кг, в зависимости от модели и производителя.
• Достойный внешний вид – алюминиевые батареи выглядит просто и опрятно. Они не вызывают желания отвести глаз и их часто устанавливают прямо на виду, например, у стен.
• Высокая теплоотдача – в зависимости от конструкции и межосевого расстояния, теплоотдача у алюминиевых радиаторов может достигать 205 Вт на секцию. Благодаря этому появляется возможность уменьшить габариты отопительной системы и сделать ее более компактной.
• Стойкость к коррозии – при условии использования в автономных отопительных системах, алюминиевые батареи прослужат очень долго.
• Возможность самостоятельного ремонта – в случаи появления трещин алюминиевый радиатор можно запаять.
• Доступная стоимость – на рынке представлены неплохие алюминиевые батареи по вполне низким ценам.
• Лёгкий монтаж – этот фактор обеспечивается низким весом алюминиевых батарей. Если для монтажа чугунных радиаторов нужны усилия двух-трех человек, то с батареями из алюминия можно управиться самостоятельно.

У алюминиевых батарей отопления есть и определенные недостатки:

Плохой теплоноситель, высокое давление в системе и гидроудары способны привести к разрыву секции.

• отсутствие стойкости к агрессивному теплоносителю – из-за этого алюминиевые батареи не рекомендуется использовать в многоэтажных домах, подключенных к централизованным системам отопления (хотя по давлению, при условии небольшой высотности, они подходят);
• отсутствие стойкости к гидроударам – если в отопительной системе произойдет гидроудар, алюминиевые радиаторы могут лопнуть, не выдержав нагрузки. Это еще одна причина, по которой они не используются в многоквартирных домах;
• газообразование – из-за этого в отопительную систему нужно встраивать спускники воздуха.

Все эти недостатки совершенно некритичны при использовании алюминиевых батарей в автономных системах отопления.

Несмотря на появление алюминиевых батарей с защитным внутренним покрытием, их использование в центральном отоплении не рекомендуется и даже не допускается.

Область применения

Область применения таких отопительных батарей ограничивают физико-химические свойства материала, из которого они изготовлены. Сам по себе алюминий – материал достаточно прочный и надежный. Причем от разрушающих воздействий окружающей среды он «защищает себя сам», так как при контакте с воздухом на его поверхности образуется защитная оксидная пленка. Теплоноситель (в большинстве случаев это техническая вода), циркулирующий по системе теплоснабжения, зачастую содержит некоторое количество различных кислот и щелочей. И те и другие разрушают защитный слой и постепенно разъедают стенки обогревательного устройства. Кислотно-щелочной баланс для чистой воды: pH = 7. Снижение этого показателя (< 7) означает увеличение содержания кислоты, а его рост (> 7) свидетельствует о преобладании щелочи.

В современных многоквартирных домах (оборудованных автономной котельной) и для отопления частного дома алюминиевые радиаторы – лучшее решение обустройства высокоэффективного и наиболее экономичного теплоснабжения. Чем больше величина диапазона показателя pH, указанного производителем в сопроводительной документации, тем он менее подвержен негативному влиянию некачественного теплоносителя, и как следствие область применения этого радиатора значительно расширяется.

На заметку! В старых постройках, где в качестве теплоносителя обычно используют техническую воду (с добавками щелочи для минимизирования образования отложений на внутренних поверхностях котлов) от близлежащей ТЭЦ, все-таки лучше использовать «архаичные» чугунные или стальные батареи.

Виды алюминиевых радиаторов отопления

Модели классифицируются на четыре группы: литые, экструзионные, комбинированные и анодированные.

Последние изготавливаются из алюминия высокой степени очистки (98%), а поверхность пластин проходит анодное оксидирование, после чего у изделий повышаются показатели прочности, теплоотдачи и долговечности.

Эти модели стоят дорого и не востребованы на рынке.

Литые

Для производства литых радиаторов используется сплав алюминия и кремния — прочный и устойчивый к окислению — коррозии. Такой тип батарей изготавливается по технологии литья под давлением. Эта методика создаёт секции из плотного металла, лишённого пор, которые понижают теплоотдачу.

Комбинированные

Сочетают преимущества литых и экструзионных радиаторов. Блоки и отдельные секции состоят из вертикальных выдавленных элементов, которые собраны в литые коллекторы. Обладают и оптимальной теплоотдачей и бюджетностью.

Экструзионные секционные

Радиаторы состоят из выдавленных на экструдере секций, которые запрессовываются, свариваются или соединяются композитным клеем между собой. Внешне такие батареи ничем не отличаются от литых, кроме специфических швов на внутренних рёбрах.

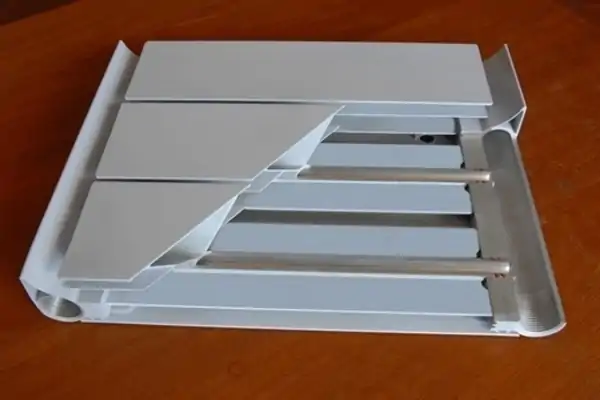

Фото 1. Внутреннее устройство алюминиевого радиатора экструзионного типа. Изделие состоит из отдельных секций.

Экструдированные секции стоят дешевле, но имеют ряд минусов. При продавливании на производстве сплава через стальной профиль рёбра не достигают плавности форм, что травмоопасно, а из-за особенностей соединения элементов радиаторы могут протекать.

Достоинства и недостатки

Подводя итоги, необходимо обозначить не только технические характеристики, но и положительные и отрицательные стороны алюминиевых отопительных приборов, которые обязательно нужно учитывать, чтобы обеспечить безаварийную эксплуатацию системы отопления.

К достоинствам этих батарей относят следующее:

1. Хорошая теплоотдача, позволяющая быстро нагреть помещение.
2. Небольшая масса, облегчающая выполнение работ по установке. Навесить радиатор на крепления и соединить с подводкой можно самостоятельно, не прилагая особых усилий.
3. Добротный внешний вид и формы, приспособленные для удобного и безопасного использования, позволяют вписать приборы в любой интерьер, не нарушив дизайнерского решения и жилого пространства помещения.
4. Возможность регулировать размеры батареи позволяет монтировать ее в любом подобранном для этого месте.
5. Вероятность получить серьезную травму при ударе о батарею невелика, так как используемый металл обладает мягкостью, что учитывается при установке радиаторов в детских помещениях.
6. Возможность применения терморегулятора позволяет контролировать теплоотдачу и, соответственно, расход энергоресурсов, а также помогает обеспечить уютное и комфортное пребывание в отапливаемых помещениях.

Среди недостатков отмечают следующее:

• низкая устойчивость к повышению давления и его перепадам;
• химические свойства алюминия допускают газообразование внутри радиатора, которое может повлечь за собой разрушение на стыках, появление воздушных пробок и другие негативные последствия, влияющие на качественную работу системы отопления;
• при неправильном монтаже не исключено скопление тепла в одной секции батареи.

При этом некоторые проблемы устраняются довольно легко. Например, последствия газообразования можно предотвратить, установив отводчик воздуха.

И все-таки решившись на монтаж алюминиевых радиаторов, стоит обратить внимание на стойкие к перепаду давления и агрессивной среде теплоносителя анодированные алюминиевые радиаторы. .

Характеристика стальных радиаторов

Характеристика стальных радиаторов

При изготовлении этих приборов используют низкоуглеродную сталь. В целях защиты поверхность покрывают специальной эмалью. Если стальные радиаторы хорошего качества, то у них отличные эксплуатационные параметры, среди которых:

• прочность;
• надежность;
• устойчивость к коррозии;
• долговечность;
• устойчивость к разного рода агрессивным веществам.

Такие батареи могут быть трубчатыми и панельными.

Трубчатые приборы

Стальные радиаторы трубчатой конструкции

Для их сборки используются стальные трубы с полимерным напылением высокого качества. Максимальная нагрузка, с которой могут справиться приборы, зависит исключительно от толщины стенок труб. Желательно, чтобы трубы были выполнены из нержавеющей стали.

Стальные трубчатые радиаторы

Эксплуатационный срок трубчатых приборов значительно превосходит аналогичный у панельных и составляет порядка 30 лет. Возможно подключение всеми описанными выше способами. Рабочее давление составляет 10-16 атмосфер, более детальные данные нужно уточнить в техпаспорте изделия.

Панельные приборы

Стальные панельные радиаторы

Как можно судить из названия, такие радиаторы выполняют в виде панелей. Для этого между собой соединяется определенное количество стальных пластин. Благодаря такой сборке достигается высокая теплоемкость, при этом толщина каждой отдельной пластины незначительна. Помимо того, панельные радиаторы немного весят и предусматривают возможность подключения всеми доступными способами.

Радиаторы стальные панельные Purmo

Стальной панельный радиатор типа 33 двухрядный с двумя конвекторами

Внимание! Перед покупкой новых отопительных приборов посмотрите, каким образом у вас подключены старые. Желательно, чтобы новые батареи подключались так же

Панельные стальные радиаторы производства компании Kermi

Стоимость панельных радиаторов несколько превышает среднюю, рабочее давление составляет 10 атмосфер. По мнению экспертов, подобные агрегаты лучше использовать в автономных отопительных системах. Что касается городских квартир, то здесь применение таких батарей недопустимо ввиду слишком высокого давления в центральной системе.

Таблица 2. Сравнение стальных радиаторов размерами 50х50 см от самых известных производителей

Как рассчитать количество секций?

Самый простой способ подсчитать количество необходимых отделений батареи – воспользоваться онлайн-калькулятором.

Но можно сделать этот расчет и самостоятельно по упрощенной схеме. Этот метод подходит для комнат со стандартной высотой потолка около 2,5 м, нужно только знать площадь помещения.

В большинстве зон России климатические условия требуют, чтобы мощность обогрева каждого квадратного метра составляла 100 Вт. Поэтому нужно умножить площадь помещения на 100. А полученный результат разделить на тепловую мощность 1 секции выбранной вами модели батареи.

Например, есть комната в 20 м2. Для ее обогрева необходимо 2000 Вт тепловой энергии. Эту величину поделим на показатель теплоотдачи одной секции выбранного радиатора, например, на 180 Вт. Если округлить, то получится 12 секций.

Для угловых комнат с балконом нужно полученную величину увеличить на 1/5, это касается и той ситуации, когда батарею планируют спрятать за экран. Также потери при теплоотдаче могут составлять 20% для однотрубных систем, около 12 % — при двухтрубном нижнем соединении, 2% — при перекрестном.

Есть еще несколько нюансов, которые нужно знать при покупке и монтаже радиаторов.

Каким требованиям должен отвечать дымоход к газовому котлу? Узнайте из этой статьи. Как сделать твердотопливный котел длительного горения своими руками? Пошаговая инструкция.

Чем полезен для здоровья увлажнитель воздуха? https://klimatlab.com/ventilyaciya/uvlazhnenie/uvlazhnitel-vozduxa-polza-ili-vred.html Обзор популярных моделей.

Лучшие биметаллические радиаторы

Относительно новый вид радиаторов отличается наличием стального сердечника с тепловым носителем, помещённым внутрь алюминиевого корпуса. Секционные отопительные приборы функционируют в соответствии с принципом комбинированного (лучистого и конвективного) теплообмена. Модели различаются межосевым расстоянием, геометрическими параметрами, тепловой мощностью и давлением внутри системы.

Rifar Base 500

9.4

Рейтинг На основе отзывов покупателей

Дизайн 8.5

Качество 10

Цена 10

Надежность 9.5

Отзывы 9

Отличная мощная батарея с улучшенной теплоотдачей предназначена для обогрева больших по площади помещений с недостаточным утеплением. Данная сборно-разборная конструкция представлена различным количеством секций, число которых определяют показатели обогрева. Все элементы соединены в единую конструкцию посредством сварки, обеспечивающей максимальный уровень прочности батареи и герметичность швов. Средний срок эксплуатации радиатора – 25 лет. Производитель даёт десятилетнюю гарантию на модель.

При межосевом расстоянии 500 мм габариты модели Rifar Base 500 (В×Ш×Г) 570×100×79(948) мм (в зависимости от количества секций), а показатели номинального потока составляют 204-2448 Вт. Уровень номинального рабочего давления – 20 атмосфер.

ПЛЮСЫ:

• современный дизайн;
• защита от коррозийных изменений;
• большой выбор представленных моделей.

МИНУСЫ:

относительно высокая стоимость.

Royal Thermo BiLiner 500

9.2

Рейтинг На основе отзывов покупателей

Дизайн 9

Качество 9.5

Цена 9.5

Надежность 9

Отзывы 9

Полностью стальной коллектор обеспечивает беспроблемное функционирование отопительного радиатора в системах, которые имеют риск гидроударов и заполняются агрессивными тепловыми носителями (включая антифриз). Конструкции покрыты экологически чистыми и очень стойкими к внешним воздействиям красящими составами, что гарантирует долговечность систем, а также возможность их монтажа в помещениях с температурными перепадами и высокими показателями влажности.

При межосевом расстоянии 500 мм габариты модели Royal Thermo BiLiner (В×Ш×Г) составляют 574×80(960)×87 мм. Показатели тепловой отдачи батареи, в зависимости от количества секций, – 171-2052 Вт. Рабочее давление – 30 бар.

ПЛЮСЫ:

• простой и удобный монтаж;
• высокий уровень надёжности;
• аэродинамический итальянский дизайн.

МИНУСЫ:

большое количество поддельной продукции.

Global STYLE PLUS 500

8.7

Рейтинг На основе отзывов покупателей

Дизайн 8.5

Качество 9

Цена 8

Надежность 9

Отзывы 9

Биметаллический радиатор этой модели может использоваться в основной отопительной системе закрытого типа и с любым видом трубопроводов. Конструктивной особенностью Global STYLE PLUS является стальная внутренняя и алюминиевая наружная части, благодаря чему прогрев воздуха в помещениях осуществляется эффективно и очень быстро. Качественная двухступенчатая покраска предохраняет радиаторы от коррозионных процессов и поддерживает презентабельный внешний вид такого оборудования.

Тип подключение – боковой. Максимальные показатели рабочего давления теплоносителя в системе – в пределах 35 атмосфер. Температура теплового носителя – не выше 110°С. Высокая теплоотдача дополнена простым управлением температурой нагрева.

ПЛЮСЫ:

• стильный дизайн;
• высокие показатели рабочего давления;
• наличие стального внутреннего слоя.

МИНУСЫ:

низкая площадь проходного сечения.

Sira RS Bimetal 500

8.6

Рейтинг На основе отзывов покупателей

Дизайн 8.5

Качество 9

Цена 8

Надежность 8.5

Отзывы 9

Очень хорошие показатели тепловой отдачи этой модели класса «Премиум» преимущественно обусловлены оригинальным конструктивным исполнением. Sira RS Bimetal 500 характеризуется рациональным расходом энергии и незначительными её потерями даже в процессе длительной эксплуатации. Усовершенствованный радиатор обладает стойкостью к коррозийным изменениям, адаптирован к использованию в российских отопительных системах разного типа.

В конструкции отсутствуют острые углы, но есть крупные окошки, выпускающие прогретый воздух. Количество секций – 4-12, а цветовое решение соответствует каталогу RAL 9010. Тепловая отдача секции составляет 201 Вт. Гарантийный срок – 20 лет.

ПЛЮСЫ:

• бесшумная работа;
• быстрый нагрев батарей;
• высокие показатели герметичности.

МИНУСЫ:

относительно высокая чувствительность биметаллических элементов к характеристикам теплового носителя.
