Преимущества использования радиаторов отопления Zehnder

Особенности монтажа

Зендер с нижней подводкой дают больше возможностей в плане дизайна

Подключение отопительных приборов марки Зендер – это больше 35 способов подводки. Потребитель может выбрать боковое, нижнее или верхнее соединение с трубопроводом теплоносителя. Каждый вариант получил индивидуальный номер. При заказе батарей на сайте производителя его указывают для гарантии правильного подключения к системе отопления.

При боковой подводке соединение организуется с одной стороны или по диагонали. Нижняя подводка дает больше возможностей. Подключение входа и выхода труб разносится по краям, размещается с одной стороны или в центре.

При разметке места установки учитывают следующие промежутки:

  • от пола – 70-150 мм,
  • от подоконника – 50 мм и больше,
  • от стены – 30-50 мм.

Монтажные кронштейны прилагаются в комплекте с радиатором. Участок для навешивания размечается в соответствии с правилами. Дрелью сверлятся отверстия под саморезы, фиксирующие крепеж. Точность размещения кронштейнов проверяется уровнем. Заключительный этап – навешивание радиатора. Термовентиль, встроенный в модель Charleston Completto, устанавливается в верхней или нижней части батареи. После подключения термоголовки он готов к регулировке температуры в комнате. Чтобы не повредить окраску, рекомендуется проводить монтажные работы, не снимая защитной пленки. На входе и выходе подключения устанавливается запорная арматура (вентили). Правила эксплуатации:

  • Теплоносителем в системе является вода или незамерзающая жидкость.
  • Радиаторы совместимы со стальными, медными и металлопластиковыми трубами.
  • Для предотвращения коррозии материала батареи должны быть постоянно наполнены жидкостью.
  • Отопительные приборы нельзя эксплуатировать при отрицательной температуре в помещении. Это приводит к разрыву конструкции.
  • Слив воды возможен в аварийной ситуации и при проведении профилактических работ.

Достоинства и недостатки

На сегодняшний день панельные батареи можно встретить на рынке различных стран, так как они являются самым традиционным прибором, обеспечивающим качественное отопление и отвечающим требованиям по энергосбережению.

К главным преимуществам таких радиаторов можно отнести:

  • Стильный дизайн. Изделие внешне имеет простой и аккуратный вид. Производители выпускают приборы в различном оформлении, начиная с классики и заканчивая модерном.
  • Удобная регулировка. Степень нагрева можно легко контролировать при помощи механических и электронных устройств.
  • Высокая теплоотдача. Благодаря особому принципу конвекции прибор обладает повышенным КПД.
  • Доступная цена. По сравнению с другими видами отопительных устройств, панельные радиаторы стоят дешевле, так как для их изготовления используется сталь.
  • Экономия энергоресурсов. Прибор имеет емкость небольшого объема, поэтому на ее нагрев расходуется намного меньше электричества.
  • Многофункциональность. Изделие можно использовать как в качестве радиатора, так и конвектора.
  • Небольшой вес. Конструкция легкая, поэтому ее монтаж вполне реально выполнить своими руками.
  • Большой выбор модельного ряда. На рынке представлены радиаторы любой мощности и размеров.

Панельные батареи обладают следующими недостатками:

  • Неустойчивость к гидроударам. Из-за этого радиаторы нельзя подключать к системам центрального отопления.
  • Высокая чувствительность к кислотной среде. Чтобы защитить стальную поверхность изделия от коррозии, необходимо постоянно поддерживать его уровень рН в диапазоне от 8,3 до 9,5.
  • Согласно инструкции по эксплуатации, запрещается на длительное время сливать с системы воду. Если этого не делать, то внутренние стенки панелей будут вступать в контакт с кислородом, что повлечет их коррозию.

Стальные радиаторы отопления – обновленная классика

Конструктивные особенности и параметры стальных радиаторов отопления

В самом простом исполнении такая модель – это плоская панель из двух листов стали, сваренных по периметру. Пространство между стальными радиаторами отопления заполняет теплоноситель, отдающий тепло металлу, а тот, в свою очередь, – тепловым излучением в помещение (как печь или камин).

Современные модели сочетают 1–3 панели с конвекционными решетками между ними для более эффективной теплопередачи (излучение плюс нагрев воздуха).

Изделия фиксированных размеров (в отличие от наборных секционных), поэтому подбираются исполнения сразу требуемой мощности – данные указываются производителем в описаниях (из расчета 1 кВт на 10 м2 обслуживаемой площади).

Рабочие давления – 10–12 атм, поэтому в коммунальных сетях есть риск вздутия при гидроударе.

Преимущества радиаторов отопления

Эти модели батарей отопления обладают множеством преимуществ перед изделиями из других материалов:

  • сталь лучше проводит тепло, чем чугун, и хуже, чем алюминий. Поэтому стальные радиаторы отопления – это промежуточный вариант между алюминиевыми и чугунными секционными батареями;
  • относительно недорогие;
  • не требуют дополнительных сборочных операций;
  • большое количество исполнений по размерам, пригодны для установки и под низкий подоконник, и под высоко расположенное окно;
  • легко обслуживаются – Вы можете купить стальные радиаторы отопления и забыть о хлопотах уборки. Панели легко протираются от пыли, а конвекторы доступны для уборки пылесосом.

Для предотвращения коррозии используется оцинкованный листовой металл, снаружи на детали батареи наносят порошковое покрытие. При должном качестве теплоносителя (если это автономная система, и владелец следит за кислотностью, жесткостью воды и наличием в ней твердых частиц) панельные радиаторы из стали служат не менее 10 лет.

Трубчатый радиатор – общие сведения

По названию понятно, что этот тип радиатора состоит из трубок. И на самом деле, это не разборная конструкция из стальных трубок, которые соединят два горизонтальных коллектора.

По типу трубчатые радиаторы это радиаторы радиационного типа, то есть основной обогрев помещения происходит тепловым излучением.

По дизайнерскому исполнению, трубчатые радиаторы имеют вполне привлекательный вид и не напоминают отопление заводских корпусов.

Основной материал, который используется для изготовления трубчатых радиаторов это стальная труба. У импортных радиаторов применяется труба толщиной 1.5 мм. В отечественных радиаторах труба более толстая, это 2 мм, что улучшает прочность радиатора на давление системы и немного улучшает теплоотдачу.

По высоте, трубчатый радиатор, может быть от 30 см. Максимальная длина радиатора этого типа 3 метра.

Различаются, также радиаторы по количеству рядов труб. Этих рядов может быть от 1 до 6. Имеется в виду, ряды тру, если смотреть на радиатор с торца. На фото вы видите 5-ти трубный радиатор.

Выпускаются радиаторы с боковым и нижнем подключением.

Разновидности радиаторов Зендер

Компания Зендер выпускает только трубчатые радиаторы

Стальные радиаторы Zehnder создаются в соответствии с современными эстетическими запросами потребителей. На рынке отопительных приборов они известны стильным дизайном, функциональностью и надежностью. В каталоге производителя несколько популярных серий:

Zehnder Charleston

Батареи предназначены для закрытых систем отопления. Конструкция вертикального исполнения, выступающие части секций закруглены для предотвращения травматизма. Классическая серия изготавливается из труб круглого сечения. Их диаметр 25 мм, толщина 1,25 мм. Подключение к системе боковое. При необходимости нижнего соединения потребуется установка термовентиля. Потребителю подойдет модель Completto, оборудованная необходимым элементом. Радиаторы снабжены встроенным вентильным клапаном AV6.

Версия Charleston Retrofit оптимально подходит для замены старых отопительных приборов. Габариты радиаторов являются аналогом чугунных батарей, их межосевое расстояние 500 мм. При установке не потребуются сварочные работы.

Вертикальные модели серии Чарльстон бывают высотой 1800 мм. Батареи размещают на стенах около дверей или окон. Их цветовая гамма включает белый и другие оттенки палитры RAL.

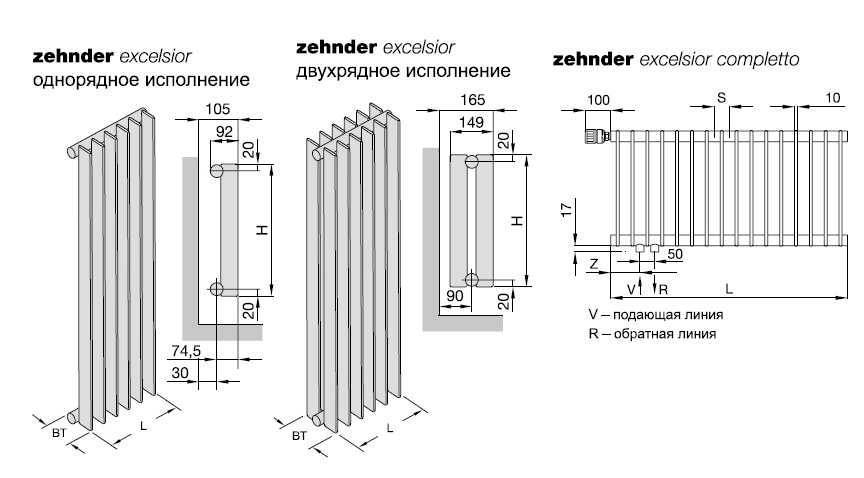

Zehnder Excelsior

Zehnder Excelsior

Дизайнерская серия с плоскими трубками, приваренными к двум коллекторам. Батарею Зендер, не препятствующую прохождению большого количества дневного света, используют в напольном монтаже на балконах с панорамным остеклением. Высокие трубчатые радиаторы Zehnder устанавливают в качестве светопропускающих обогревательных перегородок. Модели бывают однорядные и двурядные. При высоте от 1800 мм они получают стабилизирующие подпорки. Максимальный размер до 2,5 м. Расстояние между секциями составляет 30-60 мм. Рабочее давление батарей Эксельсиор 5 бар. По специальному заказу изготавливают изделия уменьшенной высоты, особой формы, выдерживающие нагрузку до 8 бар.

Zehnder Runtal Arteplano

Zehnder Runtal Arteplano

Тонкие панельные радиаторы прямоугольной формы предназначены для вертикального и горизонтального монтажа. Технические характеристики изделий:

  • рабочее давление – 4,6 бар;
  • температура теплоносителя — 80°C.

Радиаторы скамейки

Радиаторы-скамейки выполняют одновременно 2 функции — отопления и места для отдыха

Серия необычного исполнения отличается устройством над металлической конструкцией деревянной скамейки. Модели с напольным размещением имеют металлические ножки, обеспечивающие надежную опору конструкции. Существует 3 варианта исполнения батарей:

  • Фирменный продукт Charleston Relax продается с сиденьем из многослойной фанеры. Металлические элементы располагаются вертикально.
  • Модель Bank выпускается без скамейки, она небольшого размера, вертикального исполнения, высота составляет 430 мм.
  • Версия Bank-radiator производится с горизонтальным расположением труб, продается без сидения.

Zehnder Nova

Zehnder Nova

Радиаторы Зендер серии Nova состоят из плоских труб овальным сечением. Благодаря их форме с внешней стороны прибора образуется сплошная панель. Модели бывают однорядные и двухрядные, они комплектуются декоративной крышкой и конвекционными ламелями. Батареи предлагаются в горизонтальном и вертикальном исполнении. Они рассчитаны на давление 4,5 бар, температуру 120°C.

Сфера применения радиаторов отопления Zehnder:

  • квартиры;
  • частые дома;
  • лечебные и образовательные учреждения;
  • офисы;
  • торговые центры.

Дополнительно предлагаются устройства специального исполнения. Покупатели могут заказать модель на повышенное давление, особой формы, оцинкованную. Основной цвет продукции белый, но около 700 других вариантов окраски наносятся по желанию заказчика.

Рейтинг стальных радиаторов

Для составления обзора отобрали батареи известных российских и зарубежных брендов. Изучались технические характеристики, конструктивные особенности, специфика подключения. Учитывались отзывы о стальных радиаторах пользователей, мнения теплотехников и строителей

Основное внимание уделили следующим параметрам:

  • Тип – выпускают трубчатые, панельные модели;
  • Число секций – влияют на размеры, теплотехнические характеристики;
  • Мощность – количество генерируемой тепловой энергии;
  • Комплектация – наличие терморегулятора, кранов упрощает монтаж и эксплуатацию;
  • Размер – должен соответствовать ширине окна, расстоянию от пола до подоконника.

Низкая устойчивость к коррозии, плохое качество сварных швов, плохая теплоотдача – оборудование с такими характеристиками исключалось из нашего рейтинга.

Лучшие датчики протечки воды

Лучшие трубчатые стальные радиаторы

Производство трубчатых радиаторов является более затратным, поэтому и само оборудование стоит несколько дороже, чем панельные аналоги.

И хотя по теплоотдаче такие батареи также немного «проседают», зато они способны выдерживать большее давление в системе, что делает их подходящими для многоэтажных домов с центральным отоплением.

Кроме того, трубчатые радиаторы выпускаются в большем ассортименте дизайнов, могут иметь компактные и большие размеры (например, высоту до 1,5 м), а также способны выдерживать более высокую температуру теплоносителя, в среднем 95-120 градусов.

Arbonia 3057 № 69

5.0★★★★★оценка редакции100%покупателей рекомендуют этот товар

Стальные батареи от Arbonia представляют собой классические трубные радиаторы, имеющие нижнее подключение. Это экономит пространство при установке и позволяет подсоединять их к трубам, проложенным в полах.

Радиаторы имеют трехтрубную конструкцию, поэтому характеризуются высокой теплоотдачей. Они уже идут со встроенным терморегулирующим вентилем, позволяющим настраивать и поддерживать в комнате оптимальную температуру.

Достоинства:

  • Сдержанный дизайн;
  • Нижнее подключение;
  • Высокая тепловая мощность;
  • Трехтрубная конструкция;
  • Терморегулятор.

Недостатки:

Высокая цена.

Трубчатые радиаторы Arbonia будут органично смотреться в помещениях с классическим и современным дизайном.

КЗТО РС

4.9★★★★★оценка редакции92%покупателей рекомендуют этот товарСмотрите обзор

Серия трубчатых радиаторов РС от КЗТО – это стальное оборудование повышенной тепловой мощности, устойчивое к высокому давлению.

Батареи кратковременно выдерживают до 25 бар (рабочий показатель 15 бар), что делает их подходящими для установки в многоэтажных домах. Радиаторы соответствуют требованиям для монтажа в зданиях с повышенными санитарно-гигиеническими нормами.

Устройства КЗТО РС имеют необычный дизайн. Они не только эффективно обогревают помещение, но и способны украсить интерьер. В коллекцию входит оборудование с боковым и нижним подключением, с установкой на стену или на ножки, с подключением ½ и ¾ дюйма.

Достоинства:

  • Разнообразие моделей;
  • Привлекательный дизайн;
  • Высокое рабочее давление;
  • Соответствие санитарно-гигиеническим нормам;
  • Высокая эффективность работы.

Недостатки:

Нет терморегулятора.

Радиаторы КЗТО РС подходят для монтажа в любые системы отопления с медными, стальными, пластиковыми и полиэтиленовыми трубами.

IRSAP Tesi 30365

4.9★★★★★оценка редакции90%покупателей рекомендуют этот товар

Элегантные стальные радиаторы Tesi 30365 от IRSAP выполнены в классическом для них дизайне и могут подойти множеству интерьеров.

Главное преимущество оборудования – использование лазерной сварки составных элементов, что обеспечивает максимальную герметичность. Отсутствие грубых сварочных швов предотвращает скопление загрязнений внутри, а значит, радиаторы прослужат достаточно долго.

Батареи предназначены для бокового подключения. Они способны выдерживать давление в системе до 10 бар. Имея компактные габариты, радиаторы обладают на удивление хорошей теплоотдачей.

Достоинства:

  • Лазерная сварка швов;
  • Компактные габариты;
  • Высокая теплоотдача;
  • Элегантный дизайн;
  • Долговечность.

Недостатки:

Отсутствие терморегулятора.

Стальные радиаторы Tesi 30365 от IRSAP подойдут для частных и малоэтажных домов с небольшим и средним давлением воды в системе.

Монтаж алюминиевых радиаторов отопления.

  1. Требования к установке. При монтаже отопительного прибора следует соблюдать следующие условия:

    Несмотря на заданные размеры могут существовать исключения. Батарея может располагаться вровень с подоконником (если окно слишком низко), но в этом случае нижний край радиатора должен быть не менее чем в 3 см. от пола. Для установки алюминиевого отопительного прибора используют специальные кронштейны для радиаторов в виде полочек и шпилек. В случае установки на полу существуют специальные подставки. На одну батарею должно приходится не менее 3 кронштейнов. Когда установка радиатора осуществляется в многоквартирном доме, следует заранее договориться об отключении контура от отопительной системы (домоуправление).

  2. Используемые инструменты и арматура. Для проведения монтажных работ вам потребуется следующий набор инструментов: пассатижи с кусачками, набор ключей, наждачная бумага, ёршик и смазка, труборез, сниматель для фасок. Так же возможно потребуется дрель для отверстий под кронштейны и соответствующие дюбеля. Помимо вышеперечисленных инструментов могут понадобиться следующие детали:

  3. Порядок осуществления монтажа:

    В том случае если нагрев батареи происходит быстро и в равной степени всех секций, то его установка совершена правильно.

Типы радиаторов из стали, исходя из их конструкционных особенностей

Стальные батареи отопления могут быть двух типов:

  • Трубчатые радиаторы;
  • Панельные радиаторы.

Изготавливаются панельные радиаторы по следующей схеме: панель таких приборов сварена из двух пластин, между этими пластинами происходит циркуляция теплоносителя. Обычно пластины имеют в толщину от 1,2 до 1,5 мм. Для соединения данных пластин используется точечная сварка.

Какие стальные радиаторы отопления лучше: установка и сборка
Стальные панельные радиаторы

Среди преимуществ панельных стальных радиаторов можно выделить возможность выбора прибора с наиболее подходящими для вас размерами.

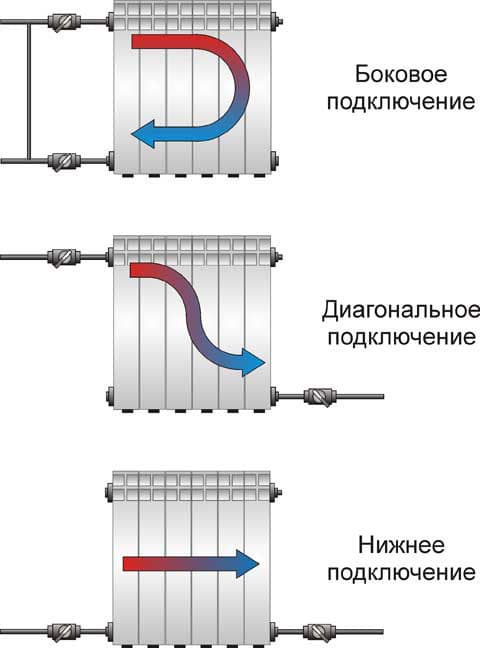

Панельные радиаторы, в свою очередь, могут различаться по способу подключения к отопительной системе. Существует три способа подключения стальных панельных отопительных приборов:

  • Боковое подключение;
  • Нижнее подключение;
  • Универсальное подключение.


Варианты подключения отопительных приборов

В случае нижнего подключения отопительный прибор должен быть оснащен термостатическим вентилем встроенного типа. На этот вентиль можно будет монтировать терморегулятор. Благодаря такому прибору, как терморегулятор, можно поддерживать наиболее удобную для вас температуру.

Более дешевыми считаются металлические батареи отопления с боковым типом подключения. В данном случае можно использовать и естественную циркуляцию теплоносителя в системе отопления. К тому же, такое подключение не такое заметное, как нижнее.

Радиаторы, изготовленные из нескольких панелей, обладают более высокой теплоотдачей. Данная конструкция позволяет передавать тепло только к плоскостям внешнего типа, поэтому к их внутренним поверхностям прибора можно приварить пластины П-образной формы. Благодаря этому можно увеличить поверхность, которая будет отдавать тепло.


Трехпанельные стальные радиаторы

Однако у трехпанельных радиаторов есть и некоторые минусы. В первую очередь, это касается их веса. По весовой категории подобные устройства могут догнать чугунные батареи, которые довольно тяжелые. Кроме того, для такого прибора потребуется больший объем воды, поэтому эффективность терморегулирования значительно снизится. По толщине такие радиаторы обходят даже чугунные приборы, так как в толщину они могут иметь до 160 мм. Еще одним минусом можно назвать тот факт, что внутреннюю область панельного радиатора немного сложнее очистить от грязи.

Панельные радиаторы отопления

Трубчатые радиаторы больше всего подходят для строений административного типа или домов с одним или несколькими этажами. Трубчатые радиаторы способны выдержать рабочее давление не более, чем в 8-10 атмосфер. Толщина их стенок варьируется от 1,3 до 1,5мм. В высоту такие устройства могут достигать 300 см. Трубчатые стальные радиаторы, в свою очередь, могут быть таких типов, как секционные или несекционные.


Трубчатые стальные радиаторы отопления

Лучшие стальные панельные радиаторы

Kermi FKO 22 500 600

Рейтинг: 4.9

Хорошим бюджетным решением при проектировании системы отопления частного дома будет применение стальных батарей Kermi FKO 22 500 600. Немецкому производителю удалось добиться от стальной модели хорошей энергоэффективности. Показатель теплоотдачи заявлен на уровне 1158 Вт. Поэтому один элемент способен обогреть от 5 до 38 кв. м площади дома. Прибор рассчитан на максимальную температуру 110°С и рабочее давление до 13 бар. Емкость батареи составляет 3,24 л, она имеет толщину 100 мм. Для изготовления радиатора используется высококачественная сталь толщиной 1,25 мм. Эксперты отдали модели первое место в нашем рейтинге.

Пользователи хвалят немецкие батареи за качественное изготовление, элегантный внешний вид и простоту в установке. К недостаткам модели следует отнести высокую цену.

  • немецкое качество;
  • хорошие технические показатели;
  • энергоэффективность;
  • стильный дизайн.

высокая цена.

ELSEN ERK 11 600

Рейтинг: 4.8

Отличный дизайн радиатора ELSEN ERK 11 600 привлекает внимание покупателей. Английский прибор делается в разных странах, поэтому цена может колебаться

На производстве действует многоступенчатая система контроля качества. Все операции выполняются в автоматическом режиме, позволяя минимизировать влияние человеческого фактора. Для изготовления батареи отопления используется качественная сталь толщиной 1,25 мм, готовое изделие выдерживает давление до 16 атм. Эксперты отмечают серьезную антикоррозионную подготовку. Она включает такие операции, как фосфатирование, грунтование и окрашивание. Учитывая ценовую доступность, модель заслуживает второго места в рейтинге.

На форумах часто сравнивают стальные радиаторы ELSEN с эталонным Керми. Но только оригинальная продукция заслуживает похвалы.

  • доступная цена;
  • надежная защита от коррозии;
  • жесткий контроль;
  • отличный дизайн.

на филиалах не соблюдается технология.

Purmo Compact 21s 500

Рейтинг: 4.7

Финские стальные радиаторы Purmo Compact 21s 500 созданы для систем отопления разного типа. К ним можно подключать как металлические, так и полимерные трубопроводы. Модель рассчитана на максимальную температуру 110°С, она испытана давлением 13 атмосфер. Эксперты отмечают высокий показатель теплоотдачи, который достигает 3468 Вт. Самая крупная модификация прибора вмещает 16,5 л теплоносителя, в качестве которого может выступать вода или антифриз. Радиатор имеет боковое подключение, крепить на стене прибор удобно благодаря регулируемым держателям.

Батарея заняла третье место в нашем рейтинге, т. к. во многих отзывах пользователи сообщают о недостаточно надежной антикоррозионной защите. Со временем отслаивается краска, и появляются течи.

  • приемлемая цена;
  • двухпанельная конструкция;
  • красивый внешний вид;
  • хорошая теплоотдача.

слабая защита от коррозии.

Buderus Logatrend VK-Profil 22 500

Рейтинг: 4.7

Достойным конкурентом лидерам рейтинга является стальной радиатор с нижним подключением Buderus Logatrend VK-Profil 22 500. Доступная цена отопительного прибора удачно сочетается с высокой теплоотдачей (до 5478 Вт). Это позволяет отапливать комнаты величиной 54,6 кв. м. Специалисты выделяют стойкость к высокой температуре теплоносителя (до 120°С), в этом компоненте ему нет равных. Конструктивно батарея имеет две панели, общая толщина составляет 100 мм. При этом в один радиатор придется залить 18,9 л воды или антифриза, это не самый экономный вариант.

Пользователи неоднозначно высказываются относительно стойкости к коррозии. У одних домовладельцев с хорошей водоподготовкой проблем нет, другие жалуются на форсированный износ.

  • высокая температура теплоносителя;
  • двухпанельная конструкция;
  • достойная теплоотдача;
  • нижнее подключение.
  • большой объем;
  • недолговечная антикоррозионная обработка.

Stelrad Novello 21 500

Рейтинг: 4.6

Еще один стальной радиатор с нижним подключением попал в наш рейтинг. Модель из Нидерландов Stelrad Novello 21 500 может похвастаться теплоотдачей 3459 Вт. Изделие рассчитано на температуру теплоносителя 110°С, опрессовочное давление не должно превышать 13 бар. Вместимость одного радиатора составляет 16,89 л. Батарея имеет двухпанельную конструкцию, при этом ее толщина составляет 77 мм. Прибор снабжен регулировочным клапаном, который упрощает настройку тепловой мощности. На задней стенке батареи имеются крепежные проушины, с помощью которых осуществляется монтаж.

В целом модель сделана качественно, выглядит она стильно, но есть и ряд недостатков. К минусам можно отнести высокую цену, большой объем радиатора, сложности с монтажом.

Основные модели

Среди широкой гаммы продукции можно выделить некоторые основные модельные ряды.

Zehnder Charleston

Наиболее популярны среди рядовых потребителей Zehnder Charleston – радиаторы, изготавливаемые из стальных труб с возможностью подключения сбоку или снизу. В зависимости от модели, мощность одной отопительной секции может варьироваться в пределах 19-95 Вт, тепловой энергии. Варьирование мощности определяется количеством секции и количеством колонок. Колонки определяют ряды, состоящие из труб, в самых маломощных вариантах их два, при увеличении мощности колонок может устанавливаться до 6 шт.

Количество секций, по сути пар труб, определяется конкретной моделью, или размерами батареи, если она изготавливается по спецзаказу. Трубчатая конструкция радиатора Zehnder Charleston позволяет создавать отопительные элементы практически любой формы. Заказать можно полукруглую или угловую батарею, идеально разместив ее в интерьере помещения.

Zehnder Charleston Completto

Более новые модели представлены стальным трубчатым радиатором Zehnder Charleston Completto с нижним подключением. Батареи поставляются со встроенными терморегуляторами, позволяющими контролировать температуру нагрева элемента путем уменьшения или увеличения объема подаваемого теплоносителя.

Кроме терморегулятора, радиаторы Zehnder Charleston Completto комплектуются клапанами вертикального типа, предотвращающие появления эффекта обратной циркуляции теплоносителя внутри секции.

Zehnder Excelsior

В последнее время, многие дизайнеры интерьеров стремятся отойти от привычного размещения радиаторов в горизонтальной плоскости где-нибудь под оконным проемом или ниши в стене. Учитывая эту тенденцию, компания выпустила вертикальные радиаторы отопления Zehnder Excelsior обладающие теми же характеристиками что и стандартное оборудование.

Конструкция вертикальных радиаторов отопления Zehnder заключается в двух горизонтальных коллекторах расположенных в нижней и верхней части оборудования, соединенные между собой вертикальными трубами теплообменника.

Zehnder Plano

Еще одной отличительной группой продукции этого бренда стали радиаторы Zehnder Plano с плоскими поверхностями. Такое оборудование способно работать только в закрытых отопительных системах с теплоносителем максимальной температуры до 120℃. Теплообменник из стальных труб, в данном случае спрятан за стальным листом, являющимся внешней панелью радиатора увеличивающей теплоотдающую площадь оборудования.

Нередко плоские радиаторные панели Zehnder Plano наносят рисунки или геометрические узоры, превращая обычную батарею в элемент декора. Радиаторы отопления Зендер с плоской поверхностью выпускаются в горизонтальном и вертикальном исполнении.

Zehnder Nova

Еще одними элементами отопления с цельным фасадом являются радиатор Zehnder Nova, состоящие из стальных труб с плоским овальным сечением. Изготавливаемые в горизонтальном исполнении они могут оснащаться дополнительными конвекционными решетками в верхней и боковой части оборудования.

В зависимости от необходимой мощности, радиаторные панели Zehnder Nova могут быть однорядными или двухрядными и соответственно изготавливаться различных размеров. Как и трубчатые стальные радиаторы Zehnder Charleston Completto, модели Нова, могут подключаться к системе подачи теплоносителя сбоку или снизу. Они также обладают терморегуляторами и клапанами предотвращающие рециркуляцию теплоносителя.

Особенности монтажа

Зендер с нижней подводкой дают больше возможностей в плане дизайна

Подключение отопительных приборов марки Зендер – это больше 35 способов подводки. Потребитель может выбрать боковое, нижнее или верхнее соединение с трубопроводом теплоносителя. Каждый вариант получил индивидуальный номер. При заказе батарей на сайте производителя его указывают для гарантии правильного подключения к системе отопления.

При боковой подводке соединение организуется с одной стороны или по диагонали. Нижняя подводка дает больше возможностей. Подключение входа и выхода труб разносится по краям, размещается с одной стороны или в центре.

При разметке места установки учитывают следующие промежутки:

  • от пола – 70-150 мм;
  • от подоконника – 50 мм и больше;
  • от стены – 30-50 мм.

Монтажные кронштейны прилагаются в комплекте с радиатором. Участок для навешивания размечается в соответствии с правилами. Дрелью сверлятся отверстия под саморезы, фиксирующие крепеж. Точность размещения кронштейнов проверяется уровнем. Заключительный этап – навешивание радиатора. Термовентиль, встроенный в модель Charleston Completto, устанавливается в верхней или нижней части батареи. После подключения термоголовки он готов к регулировке температуры в комнате. Чтобы не повредить окраску, рекомендуется проводить монтажные работы, не снимая защитной пленки. На входе и выходе подключения устанавливается запорная арматура (вентили).

  • Теплоносителем в системе является вода или незамерзающая жидкость.
  • Радиаторы совместимы со стальными, медными и металлопластиковыми трубами.
  • Для предотвращения коррозии материала батареи должны быть постоянно наполнены жидкостью.
  • Отопительные приборы нельзя эксплуатировать при отрицательной температуре в помещении. Это приводит к разрыву конструкции.
  • Слив воды возможен в аварийной ситуации и при проведении профилактических работ.

Дизайн-радиаторы

Все остальные модели скорее можно отнести к разряду дизайн-радиаторов. Хотя, и обычный Чарльстон выглядит совсем нетривиально.

Радиатор-скамейка Zehnder Charleston Relax и Zehnder Charleston Bank

Charleston Relax  — это пяти колончатый вариант основной модели, который устанавливается на полу, а также имеет деревянную верхнюю крышку. На горизонтальные коллекторы трубы наварены вертикально. Может использоваться как скамейка, полка, невысокий столик.

Радиаторы-скамейки — очень интересный вариант

Технические характеристики «Чарльстон Релакс»:

  • Высота 455 мм;
  • Глубина 173 мм;
  • Длина 598 мм или 828 мм;
  • Тепловая мощность 672 Вт и 868 Вт.
  • Рабочее давление 10 Бар;
  • Испытательное (опрессовочное) 13 Бар;
  • Максимальная температура теплоносителя 120oC.

Zehnder Charleston Bank отличается расположением труб. Они не вертикальные, а горизонтальные. Модификаций тут немного больше, колон может быть от 4 до 6, имеют больший разбег и остальные монтажные величины:

  • Высота 410 мм;
  • Глубина от 136 мм до 210 мм;
  • Длина от 1012 мм до 2300 мм;
  • Тепловая мощность от 957 Вт (136*1012 мм) до 2792 Вт (210*2300 мм);
  • Рабочее давление 10 Бар;
  • Испытательное (опрессовочное) 13 Бар;
  • Максимальная температура теплоносителя 120oC.

Zehnder Excelsior

Необычный стальной трубчатый радиатор из узких труб. Горизонтальные коллекторы выполнены из трубы с радиусом 5,5 мм, толщиной стенки 1,75 мм. К ним привариваются плоские трубы овального сечения. Есть два варианта исполнения — трубы в один или два ряда.

Необычная форма труб — и все смотрится совсем по-другому

Технические характеристики:

  • Длина от 120 мм до 3000 мм;
  • Высота от 400 мм и до 2500 мм;
  • Глубина от 92 мм и 149 мм;
  • Расстояние между секциями 30, мм, 40 мм, 50 мм, 60 мм;
  • Мощность одной секции от 32 Вт (высотой 400 мм) до 212 Вт (высота 2500 мм);
  • Количество секций от 3 до 6;
  • Рабочее давление 5 Бар;
  • Испытательное (опрессовочное) 6,5 Бар;
  • Максимальная температура теплоносителя 120oC.

Под заказ могут изготовить радиаторы для сетей с повышенным давлением: 8 Бар рабочее и 10,4 Бар испытательное.

Габариты радиатора «Зендер Эксельсиор»

Zehnder Nova  и Zehnder Nova Mirror

Это радиатор из плоских труб. Снаружи они ровные, внутреннее сечение овальное. Привариваются к круглым основным коллекторам, друг от друга расположены на расстоянии 1 мм, и зрительно создают сплошную отопительную стенку. Есть варианты горизонтального и вертикального исполнения.

Высокие радиаторы Zehnder Nova и Zehnder Nova Mirror — стильные и элегантные

В моделях Zehnder Nova Mirror в радиатор встраивается на всю высоту зеркало. Это вариант доступен только в вертикальном исполнении. Однорядные трубчатые радиаторы имеют совсем небольшую глубину, что позволяет вешать их на стенах в узких коридорах. В сочетании с зеркалом такой отопительный прибор станет изюминкой интерьера.

  • Высота от 1800 мм;
  • Ширина 638 мм и 780 мм;
  • Тепловая мощность 921 Вт и 1228 Вт.
  • Рабочее давление 5 Бар;
  • Испытательное (опрессовочное) 6,5 Бар;
  • Максимальная температура теплоносителя 120oC.

Есть очень интересные варианты и среди этих моделей, но не менее интересными могут стать нестандартные исполнения. Например, фирма может сделать радиатор, который будет одновременно служить перилами на лестнице, перегородкой в помещении, со скошенной формой или в круговом исполнении. Трубчатые радиаторы — действительно рай для дизайнеров или для владельцев домов и квартир с хорошим вкусом.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
