Ракетная печь своими руками чертежи и процесс изготовления: делаем по инструкции, видео

Принципы запуска печки

Перед тем как загрузить штатное топливо, выполняют растопку бумагой, стружкой, соломой и другими сухими легкими материалами, которые укладывают в открытое поддувало. Когда вертикальный канал достаточно прогреется, гул печи стихает или меняет тон. Это сигнал к тому, что можно закладывать основное топливо, оно разгорится от разгонного.

Реактивная печь сама не отрегулируется, поэтому крышку бункера малой печи или дверцу поддувала стационарного агрегата следует держать открытой, пока штатное топливо не разгорится и печь не загудит. Дверку прикрывают, добиваясь снижения звука до «шепота». Когда звук печи снова усилится, дверку вновь прикрывают немного плотнее. Если дверка захлопнулась, то подняв ее можно дать топливу нормально разгореться.

Ракетная печь мобильная – удобный походный вариант, нетребовательный к топливу и экономичный. Стационарные агрегаты, в зависимости от конструкции и размеров, находят свое применение для обогрева жилых и вспомогательных помещений.

Видео по теме:

https://youtube.com/watch?v=K4iZIm3fvm4

Принцип работы

Прежде чем приступать к изготовлению агрегата, следует подробно рассмотреть принцип его работы. Сразу хотелось бы уточнить, что ракетная печь для дома не имеет ничего общего с реактивным двигателем и полётами в космос. Подобное название печи было присвоено в народе за счёт необычного внешнего вида: агрегат очень похож на перевёрнутую ракету и при работе издаёт характерное гудение.

Гудение появляется у печи только при определённом режиме работы, когда в топливник подаётся слишком большое количество кислорода

Обратите внимание на то, что если ваша печь слишком громко гудит или издаёт несвойственный рёв, это свидетельствует о неправильной, неэкономичной и неэффективной работе. Правильная работа ракетной печи сопровождается еле слышным шелестом

Переносную ракетную печь очень часто берут с собой в поход для подогрева пищи

Тепловые агрегаты подобного типа в зависимости от сферы применения можно разделить на:

• Переносные;
• Стационарные.

Первые в основном используются в походных условиях, они мобильны, легко транспортируются и не занимают много свободного места. Второй вид конструкции более капитальный. Его используют для установки в помещениях, для обогрева комнаты или для подогрева пищи.

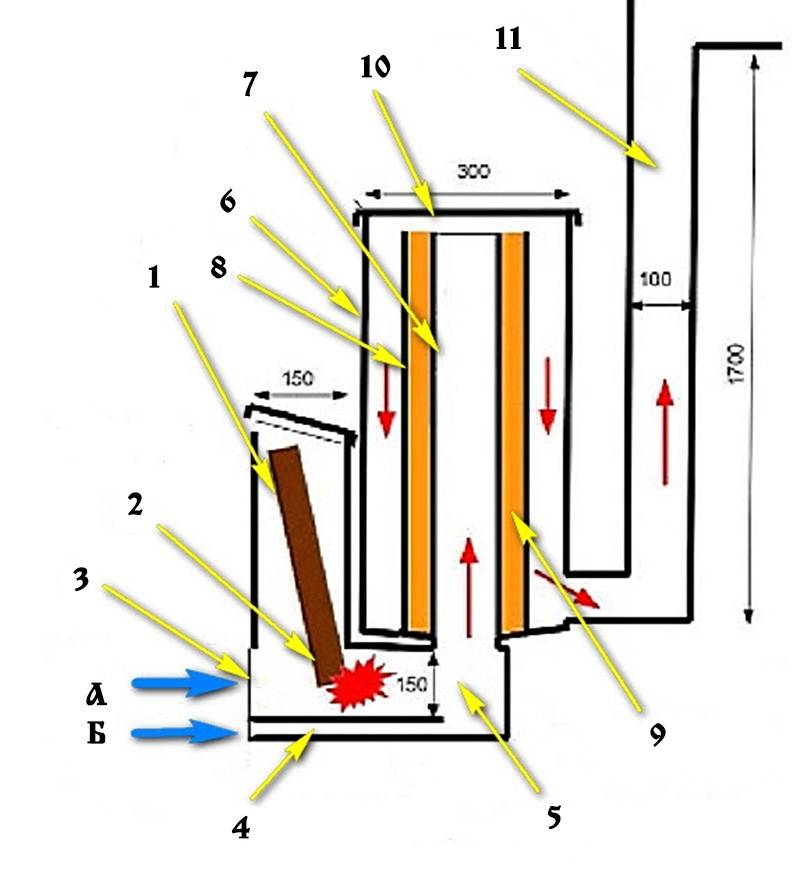

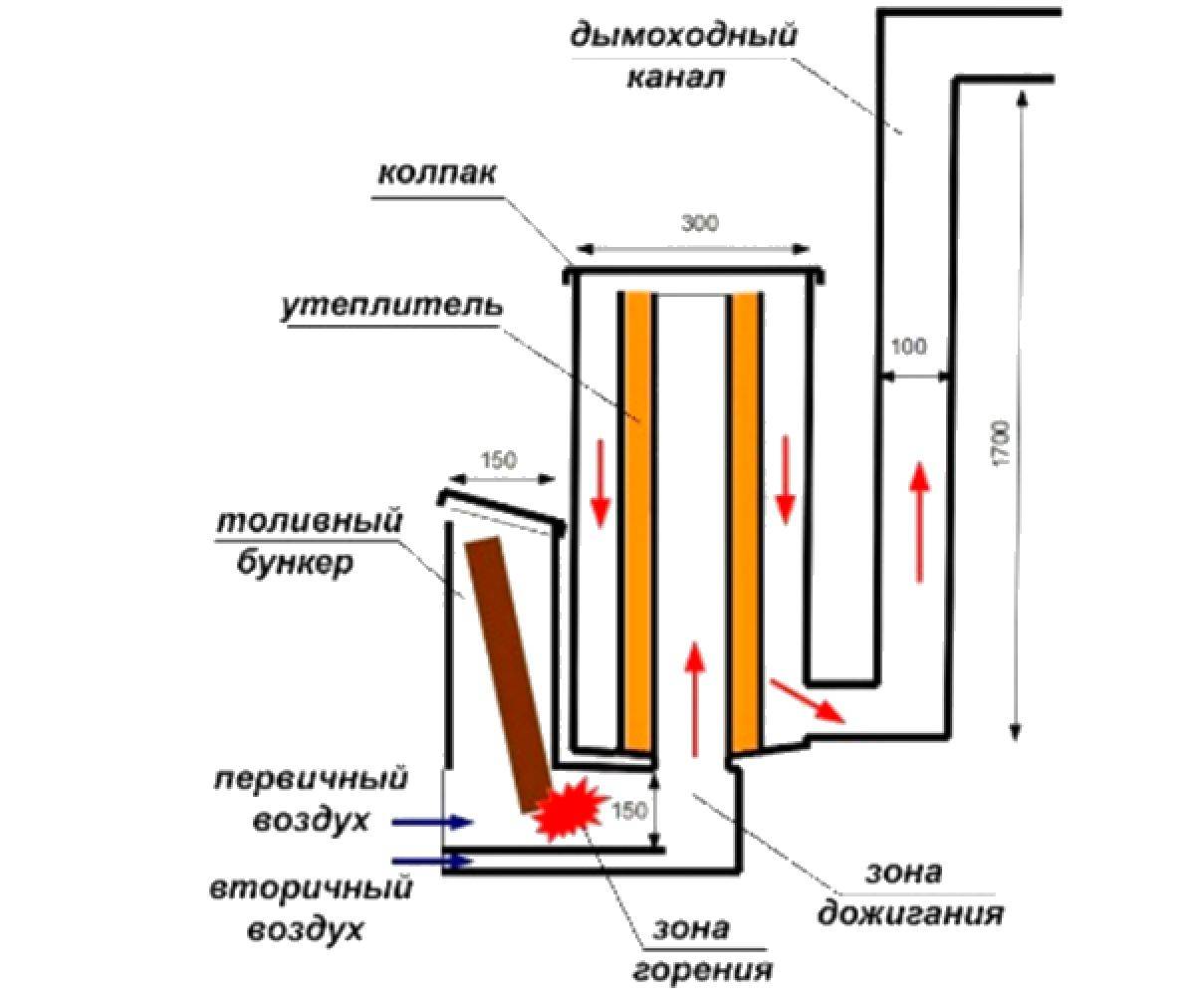

Принцип работы ракетной печи проще всего показать на примере простейшей туристической топки «Робинзон». Конструкция представляет собой перевёрнутую трубу в виде буквы «Г».

В ту часть трубы, которая находится в горизонтальном положении по отношению к поверхности земли, загружается твёрдое топливо (дрова, щепки), далее топливо поджигается со стороны вертикальной части трубы.

В переходном канале создаётся тяга, которая усиливается по мере прогрева топлива, в связи с чем для эффективной работы необходимо перекрывать подачу воздуха снаружи. Если подача воздуха не будет ограничена, дрова перегорят впустую, и никакая тепловая энергия в итоге не будет получена.

Даже простейшая ракетная печь способна обеспечить нагрев воды в большой ёмкости за считанные минуты. Если произвести правильную изоляцию верхней части трубы, в устройстве можно будет сжигать толстые поленья и обогревать помещение большой площади.

Как выложить топливник из кирпича

Такая модель требует использования только шамотного (глиняного) кирпича – керамический или силикатный сразу растрескается. Кладка ведется на глиняном растворе, пропорции состава указаны выше. Под основание печки роется котлован, грунт на дне трамбуется и заливается бетонным раствором. Размер фундамента – 1200х400х100 мм.

После затвердевания основания его защищают листом картона из базальта, затем начинают выкладывать топливник, вертикальный дымоход и загрузочную камеру. С фронта топливника крепится дверца для уборки золы. После высыхания глиняного раствора траншея засыпается, в вертикальный дымоход вставляется труба нужного диаметра. Полости между кирпичом и трубой следует забить утеплителем – базальтовой ватой, золой или другим невозгораемым материалом, например, асбестом.

Как выложить печь

Теперь на кладку ставится колпак Ø 600 мм – подойдет вырезанная крышка из металлической бочки. Перед монтажом в нем вырезается отверстие, в которое вставляется патрубок под дымоход. Надевая этот колпак, бочку следует перевернуть, и патрубок окажется там, где нужно. Затем выводится дымоход – или напрямую на улицу, или через обустройство лежака с горизонтальными дымоходными каналами. Лежак можно выкладывать обычным силикатным кирпичом, так как температура газов будет уже низкой.

Преимущества и недостатки

Самодельные ракетные печи длительного горения имеют множество почитателей, и вот по каким причинам:

• простота и низкая стоимость монтажа: чтобы построить подобный тепловой прибор, не нужно нести больших затрат на покупку дорогостоящих материалов, приспособлений и фурнитуры. Опыт в печном деле тоже требуется минимальный;
• саморегуляция и нетребовательность к естественной тяге дымохода;
• КПД печи – ракеты является величиной переменной и во многом зависит от конструкции, главное — максимально отобрать тепловую энергию у дымовых газов;
• топливо можно добавлять «на ходу».

Невзирая на привлекательность и простоту агрегата, отопление ракетной печью имеет свои отрицательные моменты. Ошибочно считать, что можно пихать в топку дрова любого качества. Влажная древесина не даст необходимой температуры в камере, процесс пиролиза протекать не будет. В худшем случае дым из печи может хлынуть в помещение. Также за «ракетой» необходим постоянный присмотр, особенно в плане пожарной безопасности.

Изготовленные своими руками ракетные печи малопригодны для бани, поскольку отдают относительно немного тепла в инфракрасном диапазоне, что очень важно для парной. Поверхности печи, излучающие тепло, имеют слишком малую площадь и протопить баню как следует не удастся

Как увеличить эффективность печки

Реактивные печи длительного горения можно сделать еще более эффективными, если их немного доработать. Если райзер (жаровая труба) закрыт металлическим кожухом, приварите к наружной поверхности вертикально располагающиеся трубы небольшого диаметра – они образуют конвектор, эффективно прогревающий воздух в помещениях. Этот способ модификации подойдет для металлических агрегатов, используемых для обогрева помещений технического назначения (например, гаражей).

Любую металлическую ракетную печь можно сделать более эффективной, если обложить ее кирпичом или натуральным камнем. Кладка будет сохранять тепло и медленно отдавать его в помещение. Одновременно с этим она позволит избавиться от нестерпимого жара при слишком интенсивном прогреве.

Правила эксплуатации ракетных печей

Печи-ракеты, равно как и другие конструкции длительного горения, нуждаются в запуске на теплую трубу

И если для второго варианта печи это не столь важно, то для первого холодный дымоход приведет только к напрасному сожжению топлива. По этой причине конструкция нуждается в предварительном разогреве – протопке опилками, бумагой и проч

Также стоит заметить, что реактивная печь неспособна самонастраиваться, поэтому поначалу поддувало полностью открывается, а прикрывается лишь после того, как конструкция начнет сильно гудеть

В дальнейшем доступ кислорода постепенно снижается

Также стоит заметить, что реактивная печь неспособна самонастраиваться, поэтому поначалу поддувало полностью открывается, а прикрывается лишь после того, как конструкция начнет сильно гудеть. В дальнейшем доступ кислорода постепенно снижается.

Простая металлическая конструкция

Совсем несложно смастерить металлическую ракетную печь. На поиск материалов и изготовление уйдёт не более полдня, а то и гораздо меньше, если в хозяйстве есть объёмные трубы, старые бачки и т.д.

Печка состоит из трубы для отвода дыма, топливного бункера или топки.

Первая труба – дымоход, обычно расположена вертикально. Топливный бункер приваривается к дымоходу под углом 45 градусов. В топку помещают колосник

Внизу топки должно быть отверстие для забора воздуха, для которого нужно предусмотреть и изготовить крышку. При помощи подвижного колосника в печку-ракету удобно загружать щепки, мелкие ветки, доставать остатки золы

Важно, что в такой печи горит всё: остатки травы, влажные дрова. «Топливо» для ракетной печи быстро подсыхает в бункере

Трубу можно взять широкую квадратную или круглую, приспособив для вертикального расположения. Хорошо работает ракетная печь, созданная из изогнутой трубы

Если она есть готовая в хозяйстве – можно использовать без отрезания и варки.

Нередко металлическую печь ракетного типа создают с газовым каналом, райзером, переходящим в дымоход. В таком случае конструкция имеет форму перевёрнутой буквы «П».

Между топкой и райзером образуется нагревающийся коридор – газовый канал. На котором можно разогревать что-либо в кастрюле, чайнике, кофейнике: при длительном горении печки – готовить.

Если правильно оборудовать место вокруг печки с учётом правил противопожарной безопасности, вывести из дома дымоход, её можно использовать в помещении. Такая печь ракетного типа будет эффективной и удобной.

Комбинированная кирпично-металлическая печь из бочки

Она стационарная, ведь конструкцию не передвинешь. Из шамотного кирпича выкладывается топливная камера и дымоход, из металла делаются задвижки и дверцы. Кирпич отдает тепло очень медленно, поэтому помещение будет согрето еще долго.

Печь для отопления и приготовления пищи

Высокая эффективность – не конек таких моделей, но хорошей теплоотдачи можно добиться регулировкой подачи воздуха в камеру, не стремясь выйти на режим горения, при котором печка начинает «реветь» и «гудеть».

Печь с аккумулятором

Чтобы как-то минимизировать тепловые потери при эксплуатации этой простейшей конструкции, многие умельцы встраивают в печь водяной контур и подключают резервуар для горячей воды. Также сохранению тепла в помещении способствует возведение лежанки с многоканальным горизонтальным дымоходом. Отрицательные качества моделей «ракет», которые нельзя минимизировать или убрать:

1. Необходимо постоянное наблюдение и регулировка тяги – устройств автоматики не предусмотрено.
2. Каждые 2-3 часа нужно загружать новую порцию дров.
3. Железный колпак нагревается до опасных температур.

Самый простой и дешевый вариант – модель «Робинзон», что на чертеже ниже. Для ее изготовления нужны обрезки труб или прямоугольного профильного короба, металлические уголки для ножек, сварочный аппарат. Размеры его выбираются исходя из габаритов заготовок. Главное – придерживаться соблюдения принципа действия, а не размеров.

Любительская схема печи

Для самодельной конструкции часто берут газовые баллоны или бочки на 200 литров – толстые стенки и подходящий размер как нельзя более соответствуют задуманному. И те, и другие используются для изготовления наружного корпуса, а внутренние элементы изготавливаются из труб меньшего диаметра или выводятся кирпичом – половинками, четвертинками или целым.Общей формулы расчета теплоотдачи для всех моделей ракетной печки нет, поэтому вариант использования готовых расчетов по принципу похожести схем вполне подойдет. Главное, чтобы размер будущей «ракеты» хотя бы примерно соответствовал объему обогреваемого помещения. Например, для гаража сойдет газовый баллон, для дачного домика – двухсотлитровая бочка. Приблизительный выбор внутренних элементов показан на схеме ниже.

• https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/raketnaya-pech-svoimi-rukami-chertezhi.html
• http://jsnip.ru/vodosnabzheniya/raketnaja-pech-svoimi-rukami.html

Правила использования реактивной печи

Ракетная печь, как и другая обогревательная система длительного горения, нуждается в предварительном прогреве перед запуском

И если для портативной конструкции это не имеет особого значения, то для стационарной системы это очень важно, так как при холодной дымоходной трубе топливо будет сгорать, не производя, нагрева. Поэтому реактивные печи предварительно прогреваются с помощью опилок или бумаги

Хочется обратить внимание, что прогрев печи считается завершённым, если гул при горении топлива начинает затихать. Только после этого можно загружать основное топливо

При этом оно разгорится от остатков предыдущих продуктов горения.

Также нужно понимать, что печь ракета не может самонастраиваться и поэтому на первом этапе горения поддувало открывают полностью, а начинают прикрывать лишь после того, как появится мощный гул в системе. В дальнейшем поступление кислорода постепенно снижают.

Примеры ракетной печи (фото идей)

• https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/raketnaya-pech-svoimi-rukami-chertezhi.html
• https://otoplenie-expert.com/drovyanye-pechi/pech-raketa-svoimi-rukami-chertezhi.html
• https://greensector.ru/pechi-i-mangaly/chto-takoe-raketnaya-pech-varianty-konstrukcii-skhemy-i-princip-raboty.html
• https://aqua-rmnt.com/otoplenie/reaktivnaya-tyaga-na-strazhe-uyutnogo-tepla-pech-raketa-svoimi-rukami.html
• http://obustroen.ru/inghenernye-sistemy/otoplenie/kaminy-i-pechi/pech-raketa.html
• https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/raketnaya-pech

Эффективный отбор тепла

Газы, попадающие в дымоходный канал, все еще имеют высокую температуру. Просто выбрасывать их наружу нецелесообразно, всякий поймет, что КПД подобной установки будет слишком низким. Пользуясь тем, что печь-ракета буквально выталкивает продукты сжигания наружу, умельцами придумано 2 способа отбора теплоты:

• пропуская газы через каналы, устроенные под лежанкой;
• устанавливая на печь водяной контур.

Ракетная печь с водяным контуром делается без колпака, сила восходящего потока продуктов горения используется в многоходовом теплообменнике, сделанном из металла. Не рекомендуется вводить в поток газов змеевик с водой, он прослужит недолго из-за слишком высокой температуры. Правильнее будет изготовить водяную рубашку с металлическим оребрением внутри газохода, как показано на схеме:

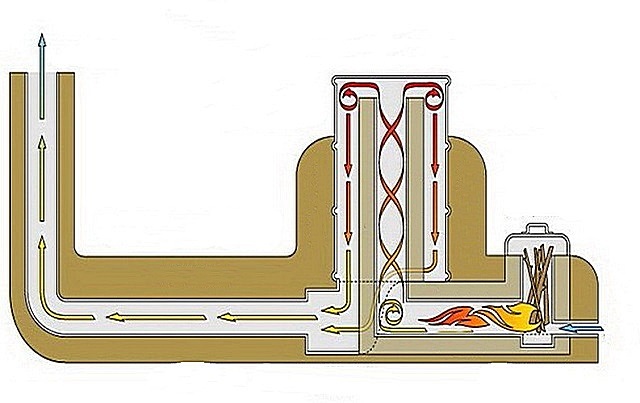

Другой способ – выложить из кирпича горизонтальные дымоходные каналы прямо по поверхности пола и устроить сверху шикарную глинобитную лежанку с подогревом, подключив к ней печь ракетного типа. Тут важен верный подбор протяженности каналов, чтобы избыточного давления хватило на их преодоление, в противном случае все же придется позаботиться об организации естественной тяги.

Как выстроить кан?

Расчет порядковки выполняется индивидуально для каждого конкретного дома, так как требуется учесть все особенности его конструкции. Но есть и общие правила строительства. Для кладки используется кирпич или каменный плитняк. С внешней стороны печь и туннели покрываются крупноформатными плитами, но не кирпичом.

Печь для розжига дров и приготовления пищи должна находиться с одной из сторон лежанки. Конструкция дымохода должна быть такова, чтобы дым из очага поступал к трубе, выстроенной у дома. Высота которой должна составлять 3-3,5 м.

В системе туннелей должно быть как можно меньше зигзагов, что предотвратит потери тепла. Особенность кан в том, что дым в глинобитных полостях под полом и лежанкой словно «висит» сверху, а после остывания опускается вниз и выходит в трубу. Топку можно выстраивать и с наружной стороны дома, при этом хорошо изолировав от окружающей среды.

Китайская печь кан — образец экономичного обогрева жилья, так как с ней на его отопление расходуется небольшое количество дров. Такая эффективность стала возможной благодаря своеобразной конструкции, которая была выверена веками эксплуатации этих печей.

Инструменты

Чтобы построить печь ракетного типа своими руками нужно заранее подготовить комплект инструментов для работы, который должен состоять из:

• кельмы для зачерпывания и распределения раствора. Удобнее работать инструментом с несколько сдвинутой вбок рукоятью;
• кирки или молотка — кирки для обтёсывания отдельных частей кирпича;
• болгарки с алмазным диском для распиливания цельных блоков на четверти и половинки;
• киянки с резиновым наконечником для выравнивания кирпича в кладке;
• крученного шнура — причалки;
• строительного уровня;
• угольника и рулетки;
• лопаты.

Запастись нужно также двумя ёмкостями для приготовления раствора, бетона и металлической сеткой для просеивания ингредиентов.

Рекомендации по изготовлению

Проще всего сделать своими руками маленькую переносную печь – ракету «Робинзон», чей чертеж представлен ниже. Потребуются обрезки профильных труб, металл для ножек и подставки, а также навыки проведения сварочных работ. Причем соблюдение точных размеров, указанных на чертеже, не обязательно. Можно взять трубы другого сечения, только надо уменьшать либо увеличивать их пропорционально, дабы детали стыковались друг с другом.

Чертеж усовершенствованной походной печки «Робинзон» с дюзами из профильной трубы, разрезанной вдоль на 2 части

Watch this video on YouTube

Наиболее распространенные варианты больших ракетных печей делаются из газового баллона или металлической двухсотлитровой бочки. Надо понимать, что эти готовые элементы применяются в качестве наружного колпака, а внутренние детали печки надо делать из труб меньшего диаметра или выкладывать из шамотного кирпича. Причем из баллона можно смастерить как стационарный отопитель с небольшой лежанкой, так и агрегат, который можно перемещать.

Учтите, произвести расчет тепловой мощности печи ракетного типа довольно сложно, единой расчетной методики не существует. Проще опереться на готовые чертежи уже работающих образцов и выполнять сборку по ним. Только нужно сопоставлять размеры будущей печки с габаритами отапливаемого помещения. К примеру, для обогрева небольшой комнаты хватит размеров баллона, в иных случаях лучше брать большую бочку. Подбор внутренних деталей для них показан на схеме:

2 варианта буржуек – из газового баллона и стандартной железной бочки

Печь ракета из баллона

Кроме самого газового баллона, для сборки печки потребуется:

• профильная труба 150 х 150 мм для топливника и загрузочного бункера;
• стальные трубы диаметром 70 и 150 мм пойдут на внутренний вертикальный канал;
• то же диаметром 100 мм на дымоход;
• утеплитель (базальтовое волокно плотностью не менее 100 кг/м³);
• листовой металл толщиной 3 мм.

Для мастера, владеющего сварочным делом, данная работа не представит особой сложности. У баллона следует отрезать верхнюю часть по шву, предварительно вывернув вентиль и наполнив его доверху водой. По бокам с двух сторон вырезаются проемы для установки топливника и врезки дымохода. Профильная труба вставляется соединяется с вертикальным каналом, который выводится сквозь дно баллона. Дальнейшие работы по изготовлению ракетной печи ведутся в соответствии с чертежом:

В конце верхнюю часть надо приварить на место, затем тщательно проверить все швы на проницаемость, чтобы внутрь печи бесконтрольно не поступал воздух. После этого можно присоединять дымоход с водяной рубашкой (при наличии) и приступать к испытаниям.

Кладка отопителя ракетного типа из кирпича

Этот вариант печки потребует расходов на покупку шамотного кирпича, обычный керамический для ракетной печи не подойдет. Кладка выполняется на растворе из шамотной глины, она тоже продается в виде готовой строительной смеси. Как сделать стационарную ракетную печь:

1. Предварительно нужно выкопать яму, утрамбовать дно и залить фундамент размерами 1200 х 400 мм и высотой 100 мм, как изображено на фото.
2. После застывания фундамент накрывают листом базальтового картона и ведут кладку камеры сгорания, бункера для загрузки дров и вертикального канала. С торца камеры сгорания устанавливают дверцу для прочистки зольника.
3. После высыхания глины яма засыпается, а на вертикальный канал надевается заранее подобранная труба или малая бочка диаметром 450 мм. Промежуток между кирпичной кладкой и стенками трубы заполняется огнеупорным утеплителем, например, базальтовой ватой, керамзитом, вермикулитом.
4. На последнем этапе на конструкцию надевают колпак из большой металлической бочки диаметром 600 мм. Предварительно в ее верхней части делается вырез и ставится патрубок для подключения дымохода. Когда бочка перевернется, он как раз окажется внизу.

Дальше – дело техники, можно выводить дымоход сразу наружу либо строить еще лежанку с дымооборотами. Для этой цели уже сгодится обычный керамический кирпич и глиняно-песчаный раствор. Порядовка кирпичной кладки ракетной печи с небольшой лежанкой подробно показаны на видео:

Watch this video on YouTube

Походная ракетная мини-печь из профильной и круглой трубы

Еще одной идеей поделился автор YouTube канала Make it Metal. Его вариант самодельной печи ракетного типа чем-то напоминает предыдущую версию, но сама конструкция более проста в изготовлении.

Для данного проекта нам потребуются два вида стальной трубы: круглая и квадратная (профильная).

Помимо этого, потребуются и другие материалы:

• листовой металл;
• стальной уголок;
• болты (или шпильки) с гайками.

Первым делом отрезаем кусок профильной трубы нужной длины (размеры в данном случае — на ваше усмотрение). Это будет загрузочная камера для дров.

В профтрубе вырезаем отверстие, чтобы можно было приварить вертикальную часть реактивной печи (круглую трубу).

Далее отрезаем два уголка и вырезаем подходящего размера кусок листового металла. Уголки привариваем к профилю — они будут выступать в качестве направляющих.

Вставляем потом задвижку из металлической пластины. К задвижке привариваем резьбовую шпильку, на которую потом можно будет накрутить ручку.

Колосник автор решил изготовить из стальной пластины. Отрезаем кусок пластины, сгибаем ее на конце под нужным углом, после чего сверлим отверстия.

Далее отрезаем кусок круглой трубы, обрезаем один край под углом, и затем привариваем его к профильной трубе.

К нижней части ракетной печи нужно приварить гайки, в которые вкручиваем мебельные болты (это у нас будут опорные ножки).

На последнем этапе останется только приварить к вертикальной части ракетной печи площадку для посуды, изготовленную из стальной полосы.

Для более детального ознакомления с процессом изготовления самодельной реактивной печи из профильной трубы своими руками советуем посмотреть авторское видео.

Виды печек для разных условий эксплуатации

Печь ракета с водяным контуром, кирпичная или металлическая, сможет заменить собой котел. Теплообменник здесь устраивается в верхней части жаровой трубы в виде опоясывающей водяной рубашки. Внутри рубашки располагаются перемычки для более эффективного отвода тепла к теплоносителю. Конструкция предельно простая, она может обогревать домовладения площадью до нескольких десятков квадратных метров.

Ракетная печь для гаража может быть изготовлена из старого пузатого газового баллона или бочки. Для этого в выбранной таре делаются два отверстия – одно в верхней крышке, а другое на боковой поверхности. Внутрь вставляется Г-образная труба. Обладая небольшим опытом работы со сварочным аппаратом, все работы займут у вас максимум полчаса.

Также вы можете сделать печь вышеописанного ракетного типа из отрезков квадратной и металлической трубы по приведенному чертежу.

Также для обогрева гаража подойдет отопительная ракетная печь «Огниво – Хозяин». Это магазинная модель, изготавливаемая из алюминиевой гофрированной трубы и обычного листового железа. Она работает примерно по той же схеме и позволяет согреть гараж площадью до 30 кв. м.

Чертежей ее в открытом доступе пока нет, поэтому вы можете попробовать собрать печь «Огниво» своими руками на основе ее фотографии. Также ее можно купить на сайте производителя.

Мы уже говорили, что для обогрева больших домовладений потребуется ракетная печь длительного горения с водяным контуром. Маленькое домовладение из одной комнаты можно обогреть более простой печкой с лежанкой – так вы сэкономите место на мебели. Она состоит из следующих узлов:

• Топка с вертикальной загрузкой – в нее помещаются поленья;
• Камера дожигания – горизонтальный участок перед райзером (жаровой трубой), здесь происходит пиролизное горение;
• Райзер с варочной поверхностью – вертикальный участок с металлическим корпусом, отдающим тепло в помещение;
• Горизонтальные каналы – они нагревают лежанку, после чего продукты сгорания отправляются в дымоход.

Ракетная печка для обогрева дома из одной комнаты обмазывается глиной, чтобы получилась ровная и удобная лежанка – здесь можно постелить матрас или небольшое покрывало.

Для походного применения используются самые простые печи ракетного типа, изготавливаемые из металлических труб. Они отличаются компактностью, легко разжигаются и гасятся, быстро остывают и позволяют оперативно приготовить обед на открытом воздухе. Главное, не перестараться с количеством загружаемого топлива, чтобы не сжечь еду высокотемпературным пламенем.

Особенности сооружения

Чтобы сделать реактивную печь своими руками, не нужно обладать особыми навыками. Благодаря компактности и простоте исполнения изготовить ее можно за несколько часов.

Основа конструкции – две вертикальные камеры разного размера, внизу соединенные между собой общим каналом. Меньшая емкость называется камерой сгорания. Она применяется сначала для розжига, затем для горения дров.

Растапливают печь обычно с использованием легковоспламеняющихся материалов, таких как деревянная стружка, щепки, бумага, небольшие сухие веточки. С помощью специальных заслонок в нижнем отсеке топочной камеры можно регулировать силу тяги.

После того как прогреется вся система, включая дымоход и большую камеру, ракетная печь начнет выполнять свои функции по обогреву комнаты. Определить этот момент можно по тому, как гул, возникший в начале, стихнет.

Помещение нагревается от дымового канала, который проходит через комнату или по ее периметру. Продукты сгорания, пройдя по всей протяженности трубы и отдав тепло в помещение, наружу выходят холодными. То есть тепловая энергия по максимуму сохраняется внутри отапливаемой комнаты.

Печь из железного баллона

1. Баллон – газовый, кислородный, из-под углекислого газа.
2. Труба ≥ 150 мм под топливную и загрузочную камеры.
3. Трубы 70 и 150 мм – для внутреннего вертикального дымохода.
4. Трубы 150 мм – для выходного дымохода.
5. Утеплитель любого типа, обязательно негорючий.
6. Заготовки листового металла H = 3 мм.

Верхняя часть баллона отрезается сваркой. В целях безопасности лучше открыть запорный кран на нем и заполнить водой перед резкой. С боковых сторон нужно вырезать проемы для топливной камеры и дымохода. Труба под топливник соединяется с вертикальной трубой дымоходного канала из дна баллона.Как сложить печь своими руками

После монтажа внутренних элементов срезанный верх приваривается назад. Швы проверяются визуально, подсоединяется главный дымоход. Если есть водяной контур, присоединяется и он. После этого печь-ракету можно испытывать.

Заключение

При всех своих плюсах ракетная печь, сделанная своими руками, не может служить полноценным источником тепла для обогрева целого дома. Затевать такое строительство имеет смысл, когда надо организовать обогрев небольшой дачи или другого подобного здания, тем более что «ракета» не боится периодической работы.

Представьте ситуацию: для обогрева помещения дома либо приготовления пищи необходимо быстро соорудить простейшую дровяную печку. Качество и расход топлива второстепенны. Подходящий вариант – самодельная ракетная печь, изготавливаемая из подручных материалов. Предлагаем ознакомиться с устройством отопителя и процессом сборки в домашних условиях.
