Как правильно подобрать мощность фанкойла
Общая мощность фанкойлов не должна превышать мощность чиллера
Система чиллер-фанкойл – один из вариантов климатического оборудования для создания комфортного микроклимата в офисных, коммерческих, производственных и бытовых помещениях. Оборудование рассчитано на два режима: охлаждение в теплое время года и обогрев в холодный период. Для многозональных систем кондиционирования рекомендуется комбинированный вариант: тепловая и влажностная нагрузка приходится на фанкойлы, а чистоту воздуха обеспечивает вентиляция.
Подбор фанкойла
Кондиционер-доводчик подбирают по полной холодопроизводительности. Затраты на охлаждение превышают мощность, расходуемую на обогрев, поэтому расчет ведется по максимальным показателям. Вычисления требуют учета многих параметров, влияющих на количество выделяемого в помещении тепла и влаги:
- Поступление явной теплоты в помещение:
- a) расположение помещения и окон относительно сторон света;
- b) количество людей (при средней физической нагрузке взрослый человек генерирует 130-150 ватт тепла);
- c) материал, толщина и качество теплоизоляции стен и перекрытий;
- d) мощность осветительных приборов;
- e) тепло, выделяемое при работе бытовой техники, компьютеров.
- Климатические условия характерные для данного региона по температуре и влажности.
- Температура холодоносителя в системе чиллер-фанкойл.
- Присутствие вентиляции, величина притока свежего воздуха.
- Функциональное назначение помещения.
Как правильно подобрать мощность фанкойла
Общая мощность фанкойлов не должна превышать мощность чиллера
Система чиллер-фанкойл – один из вариантов климатического оборудования для создания комфортного микроклимата в офисных, коммерческих, производственных и бытовых помещениях. Оборудование рассчитано на два режима: охлаждение в теплое время года и обогрев в холодный период. Для многозональных систем кондиционирования рекомендуется комбинированный вариант: тепловая и влажностная нагрузка приходится на фанкойлы, а чистоту воздуха обеспечивает вентиляция.
Подбор фанкойла
Кондиционер-доводчик подбирают по полной холодопроизводительности. Затраты на охлаждение превышают мощность, расходуемую на обогрев, поэтому расчет ведется по максимальным показателям. Вычисления требуют учета многих параметров, влияющих на количество выделяемого в помещении тепла и влаги:
- Поступление явной теплоты в помещение:
- a) расположение помещения и окон относительно сторон света;
- b) количество людей (при средней физической нагрузке взрослый человек генерирует 130-150 ватт тепла);
- c) материал, толщина и качество теплоизоляции стен и перекрытий;
- d) мощность осветительных приборов;
- e) тепло, выделяемое при работе бытовой техники, компьютеров.
- Климатические условия характерные для данного региона по температуре и влажности.
- Температура холодоносителя в системе чиллер-фанкойл.
- Присутствие вентиляции, величина притока свежего воздуха.
- Функциональное назначение помещения.
Классификация
Фанкойлы делятся на 3 класса:
- Универсальные (настенные, напольные и потолочные).
- Канальные.
- Кассетные.
Независимо от класса могут изготавливаться в двух- и в четырехтрубном исполнении. Категория определяется в зависимости от того, разрешено ли в помещении смешивать хладагенты, которые используются для охлаждения и нагрева. Если можно, устанавливают двухтрубный фанкойл, если нельзя – четырехтрубный.
Универсальные фанкойлы
Предназначены для установки в горизонтальном или вертикальном положении. По внешнему виду практически не отличаются от внутреннего блока обычного бытового кондиционера, однако при этом имеют функциональные отличия:
- в теплообменнике осуществляется циркуляция жидкости;
- установлен трехходовой клапан, регулирующий подачу хладагента или теплоносителя.
Обычно устанавливают в помещениях без подвесных потолков. Для монтажа используют разнообразный крепеж и установочные элементы (ножки, кронштейны и пр.), тип которых определяется вариантом исполнения.
Холодопроизводительность большинства универсальных фанкойлов невелика – от 1 до 8 кВт. Устройства большей мощности выглядят громоздкими и непривлекательными для открытой установки.
Четырехтрубные агрегаты предназначены для установки под окна. Их подключают к системам кондиционирования и центрального отопления. В зимнее время года установленный под окнами квартиры фанкойл кондиционирует и обогревает воздух, выполняя роль батареи отопления.
Кассетные фанкойлы
Обеспечивают равномерное распределение кондиционированного воздуха в 2-х или 4-х направлениях. Предназначены для размещения в подпотолочном пространстве помещений большой площади, например, торговых и выставочных залов. Для достижения большего эффекта рекомендуется подключать воздуховоды приточной вентиляции.
Чтобы обеспечить комфортную скорость перемещения холодного воздуха, необходимо устанавливать кассетные фанкойлы на высоте не менее 2,7 м от пола. По завершении монтажных работ место установки закрывается декоративной фальш-панелью оригинального дизайна.
Чаще всего холодопроизводительность кассетных устройств не превышает 5-ти кВт. Выпускаются они в компактных корпусах с габаритными размерами 600х600 мм. Более мощные устройства имеют габариты 800х800 мм, 850х850 мм и 600х1200 мм.
Преимущество кассетных фанкойлов – простая система отведения образовавшегося конденсата, созданная на базе встроенных дренажных насосов.

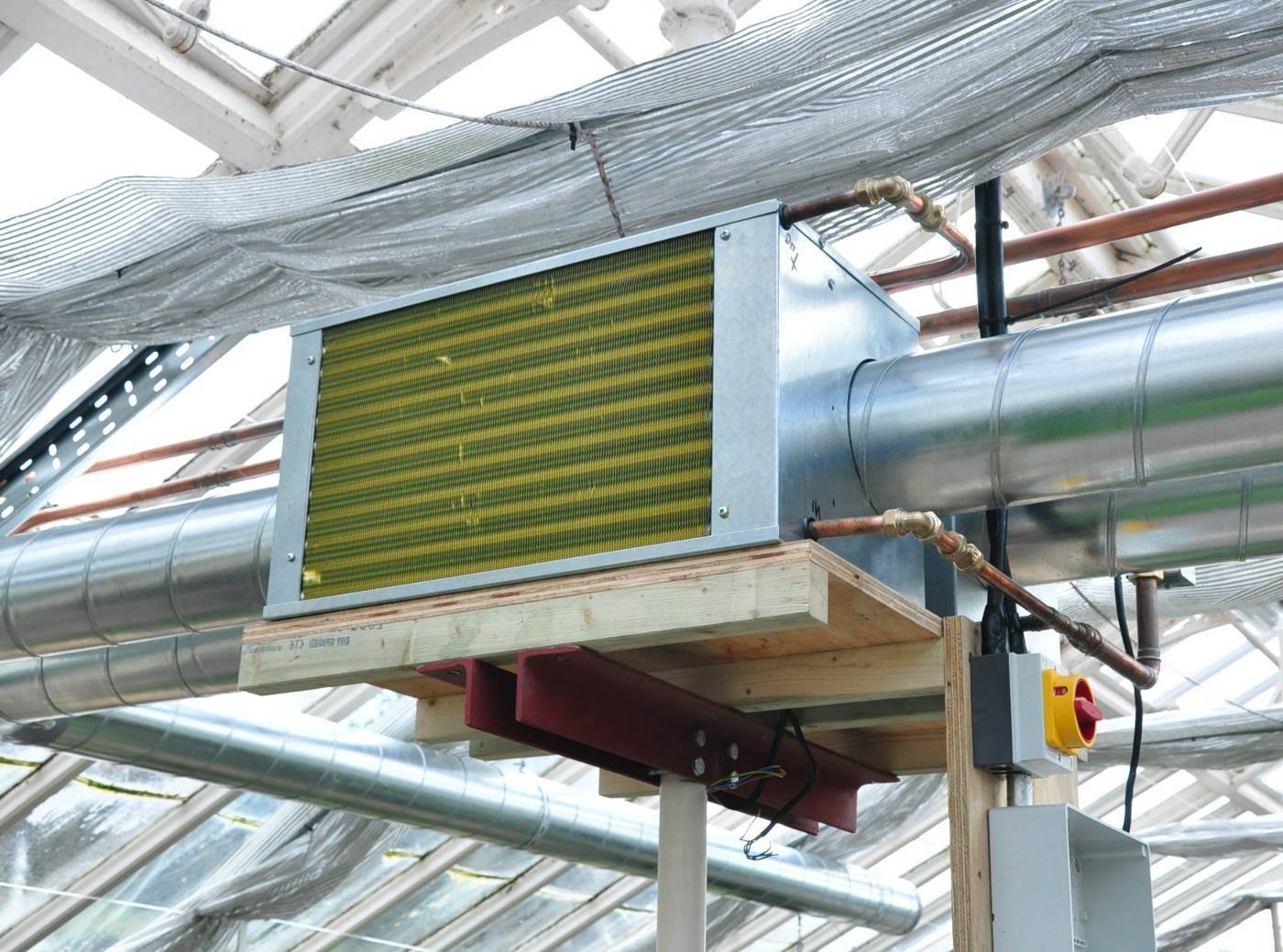

Канальные фанкойлы
Устройство канального фанкойла
Устройства скрытой установки, внешне напоминающие внутренние блоки канальных сплит-систем. Составные части полностью скрыты за подвесным потолком. Наружу выступают только декоративные решетки. От кассетных фанкойлов канальные агрегаты отличаются возможностью создания сети воздуховодов, обеспечивающих подачу воздуха из нескольких решеток. Это дает возможность организовать охлаждение или обогрев в нескольких помещениях.
Используются преимущественно для кондиционирования административных и общественных зданий, а также офисных центров, планировка которых напоминает офисы Open Spase. При этом воздух, подаваемый по воздуховодам через большое количество решеток, равномерно распределяется по всем помещениям.
Достоинство канальных агрегатов – широкий диапазон холодопроизводительности, который находится в пределах от 1 до нескольких сотен кВт.
Одной из важнейших технических характеристик канальных фанкойлов является напор встроенного вентилятора. Существуют агрегаты высоко- и низконапорного типа. Если решетки, через которые подается воздух, размещены в непосредственной близости от фанкойла, выбирают устройство с низконапорным вентилятором. Когда существует разветвленная сеть воздуховодов, обеспечивающая кондиционирование воздуха на большом удалении от фанкойла, нужен агрегат с высоконапорным вентилятором. Однако такие устройства отличаются большими габаритами и высоким уровнем шума.

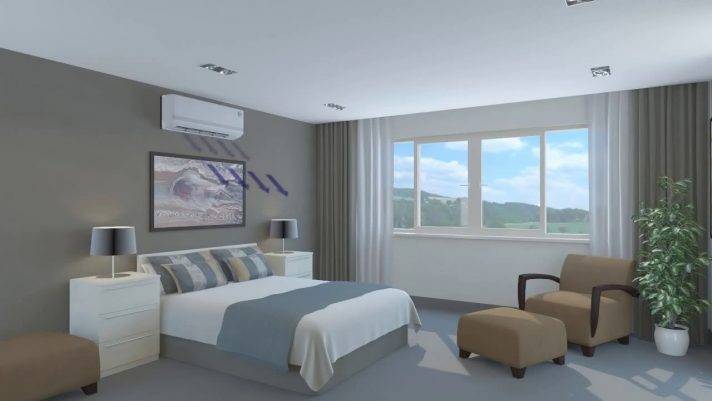

Выбор кондиционера для спальни
Когда речь идет о выборе кондиционера для спальни, в расчет следует принимать не мощность по охлаждению, а другой параметр кондиционера – уровень шума работающего устройства. Согласитесь, каждый хочет отдыхать в спальне, а не слушать надоедливое гудение. Если в гостиной, где шум менее критичен, с гулом от кондиционера еще можно смириться, то в спальне лучше его не иметь. Даже в ущерб мощности охлаждения.
Другими словами, при выборе модели кондиционера, прежде всего смотрите, есть ли у него тихий или ночной режим работы, и каков уровень шума этого тихого режима. Оптимальным считается уровень шума в 21 дБ(А) и ниже. Если же это значение превышает 28 дБ(А), шум становится слишком назойливым.
Отметим, что кондиционер в спальне работает обычно в вечерние и ночные часы, когда температура воздуха на улице заметно меньше, чем днем, поэтому можно выбирать менее мощные модели.
Выбор кондиционера для домов старых серий
Многоквартирные дома, построенные в советское время, имели один неприятный недостаток, влияющий на выбор кондиционера – проводка в квартирах рассчитывалась на максимальный ток, который не должен был превышать 10А. Поэтому в розетку в таких домах можно безопасно включать оборудование, рабочий ток которого не превышает 7А, что соответствует потребляемой мощности 2 кВт. Давайте только не будем путать потребляемую мощность и мощность охлаждения. Как правило, 2 кВт потребляемой мощности соответствуют 4.5 — 5 кВт мощности охлаждения.
Кондиционер в спальне работает обычно в вечерние и ночные часы, когда температура воздуха на улице заметно меньше, чем днем
Между тем, мощные кондиционеры потребляют ток выше 10А, что потенциально может привести к пожару из-за перегрева проводки. Это следует учитывать при выборе нужной модели кондиционера в первую очередь. К счастью, все кондиционеры в паспорте имеют указание на потребляемый ток.
Осложняет ситуацию и то, что в старых квартирах к одному кабелю подключается сразу несколько розеток, поэтому для расчета фактической нагрузки нужно суммировать мощности всех электроприборов, подключенных ним. Здесь следует быть очень внимательным.
Выбор кондиционера с обогревом
Если вы задумали купить кондиционер, лучше взять модель с обогревом. Дело в том, что по принципу действия кондиционер относится к тепловым насосам, т.е. каждый киловатт потраченного электричества даст хозяевам квартиры 3 — 4 кВт тепла. В отличие от других нагревательных приборов, например, тепловентиляторов.
Поэтому обогреваться с помощью кондиционера выгодно, но делать это можно только в межсезонье, когда температура за окном не опустилась ниже -8°С… -10°С. Есть и хорошая новость – согласно оценкам, наиболее некомфортно бывает в квартире как раз осенью, когда отопление еще не включили, а за окном уже довольно холодно. Именно в таких условиях и может помочь кондиционер с обогревом.
Чем отличается хладагент от теплоносителя?
Холодильный агент является рабочим веществом, которое в процессе холодильного цикла может пребывать в разных агрегатных состояниях при различных значениях давления. Теплоноситель не меняет фазовых состояний. Его функция – перенос холода или тепла на какое-то определенное расстояние.
Транспортировкой хладагента управляет компрессор, а теплоносителя – насос. Температура холодильного агента может опускаться как ниже точки кипения, так и подыматься за ее пределы. Теплоноситель‚ в отличие от хладагента‚ постоянно работает в условиях температур, не растущих выше точки кипения при текущем давлении.
Правильный подбор фанкойла, расчет фанкойла. Принцип работы фанкойла. Как выбрать фанкойл. Где и как их применять Потребляемая мощность фанкойла
Фанкойл – один из видов инженерного оборудования, при помощи которого охлаждают рециркуляционный воздух помещения. Так же как и кондиционер, фанкойл имеет теплообменник, вентилятор, фильтр и устройство для осуществления управления данной системой охлаждения. В отличие от обычного кондиционера теплоносителем в фанкойле служит вода.
Есть и более простой вариант оценки тепловой нагрузки помещения. Предварительно проделанные расчёты в различных помещениях показывают, что в офисе с большим количеством техники и оборудования в среднем на один квадратный метр приходится сто пятьдесят Вт выделяемого тепла, а на жилое помещение – около ста Вт. Для приближенной оценки тепловой нагрузки достаточно умножить удельную нагрузку на площадь помещения.
Производители фанкойлов предлагают технические спецификации для подбора оборудования, а также предлагают специалистам пользоваться программами подбора фанкойлов. Программное обеспечение существенно ускоряет процесс расчета фанкойлов и позволяет посмотреть несколько вариантов подходящих моделей по производительности, сравнить их параметры, в том числе акустические. Учитывая климатические показатели воздуха объекта (температура, относительная влажность) и варьируя температуру теплоносителя, скорость вентилятора оптимизируют выбор типоразмеров и моделей фанкойлов с учетом стоимости и бюджета проекта.
Важно. В характеристиках фанкойлов приводятся два значения холодопроизводительности: явная и полная
Разница между ними показывает, сколько холода потратится на конденсацию влаги, содержащейся в воздухе помещения при его охлажении от начальной температуры до заданной. В среднем для нашей климатической зоны разница составляет около 30%, однако рекомендуется делать расчет на проектных параметрах воздуха. Явная холодопроизводительность затрачивается на съем теплопритоков помещения без учета конденсации, и именно она равна полученной тепловой нагрузке помещения. Выбор типоразмера фанкойла и расчет необходимого расхода теплоносителя проводят по полной холожопроизводительности.
Доверьте расчет фанкойлов опытным инженерам, которые ежедневно работают с программами подбора фанкойлов. Звоните по телефону, и мы подберем оптимальное для проекта оборудование в течение дня.
В нашем веке, когда для каждого доступны инновационные технологии, грех не воспользоваться техникой, чтобы улучшить чувство комфорта дома, на работе, во время отдыха. Фанкойлы не являются чем-то совершенно новым, но их оснащение постоянно развивается, что дает пользователю большие преимущества. Теперь у нас есть возможность добиться желаемого результата без особых усилий, наш микроклимат поддерживается умной техникой и автоматизированными процессами.
Фанкойлы — это приборы, которые могут, как охлаждать, так и нагревать воздух в помещении. Они очень точно соблюдают заданную пользователем температуру, и способны быстро охладить/отопить средние или большие помещения. Такой прибор визуально может выглядеть как обычный кондиционер, а именно его внутренний блок. Но фанкойл более мощный и эффективный; он подойдет для такой среды, где обычная сплит-система не справится. В дополнение, эти приборы оснащены функцией подмеса свежего воздуха и его очистки, что несомненно улучшит микроклимат в здании. Однако нужно дополнительно позаботиться и о вентиляции помещения, так как подмеса не хватит для полноценной организации воздухообмена. Свежий воздух так же очень важен для нашего самочувствия, как и комфортная температура. Поэтому рекомендуется в большие и средние объекты устанавливать приточную или приточно-вытяжную установку.
Ресурсом для охлаждения воздуха и работы фанкойла является вода — холодная или горячая в зависимости от требуемого режима. Для ее обеспечения нужно дополнительно приобретать чиллер, который будет поддавать ее нужной температуре. Чиллер имеет равносильное значение для фанкойла, как внешний блок для настенного кондиционера — он устанавливается на крыше здания или в специальном техническом помещении и служит основой для охлаждения.
Способы расчета фанкойла
Академический
Это самый точный и самый длительный процесс расчета. Такие расчеты производятся при проведении научных разработок или исследований теплообменных процессов охлаждения/нагрева воздуха в помещениях с использованием систем кондиционирования воздуха. Этот же способ применим и для фанкойлов. Учитываются все перечисленные выше факторы и еще несколько других менее значительных, чтобы в максимальной мере предусмотреть все нюансы при работе фанкойла. В этом случае применяются точные справочные значения коэффициентов теплопроводности, теплопередачи материалов ограждения, коэффициенты теплоотдачи от стен к внутренней и внешней среде. При расчетах обязательно применяется i-d диаграмма влажного воздуха. При таком расчете, без специальной подготовки, можно потратить целый день на подбор фанкойлов для помещения 20-30 кв. м.
Уточненный
Такой расчет производится техническими специалистами, ведущими менеджерами компаний, которые занимаются продажами фанкойлов и систем кондиционирования воздуха чиллер-фанкойл. Расчет не такой точный, как в предыдущем случае, но производится значительно быстрее и по усредненным значениям всех справочных величин, которые могут участвовать в расчете. Однако при таком расчете необходимо производить расчет производительности с учетом влажности воздуха. Поэтому существуют три определения производительности:
- явная производительность, которая учитывает явную теплоту, т.е все теплопритоки без учета влажности воздуха;
- скрытая производительность, которая учитывает скрытую теплоту, т.е все теплопритоки с учетом влажности воздуха.
- полная производительность, которая учитывает явную и скрытую теплоту, т.е все теплопритоки с учетом влажности воздуха.
Расчет скрытой теплоты производится с помощью i-d диаграммы или специальных таблиц.
В регионах с небольшой влажностью воздуха можно к расчетной явной теплоте прибавить 20% и получить полную теплоту. Тем самым 20% заложить на скрытую теплоту. В регионах с повышенной влажностью необходимо проводить отдельно расчет скрытой теплоты. В противном случае можно произвести подбор с ошибкой до 50-60%.
Приблизительный (срочный, прикидочный)
Такой расчет производится менеджерами, которые занимаются продажами фанкойлов и систем кондиционирования воздуха чиллер-фанкойл, но не имеют навыков подбора. Производится из расчета площади помещения. На каждые 10 кв.м подбирается фанкойл холодопроизводительности 1000 Вт. при высоте потолка до 2,70 – 3 м.
Почти никогда в таких случаях не принимается во внимание скрытая теплота. А в регионах с влажностью 40% скрытая теплота составляет примерно 30% от явной теплоты, а при влажности 80-90% – до 50 % от явной
Такие расчеты могут отразиться на работе всей системы чиллер-фанкойл или привести к ее поломке, поэтому подобные расчеты и подбор фанкойлов надо доверять проверенным и квалифицированным специалистам.
Установка системы чиллер-фанкойл требует высоких навыков проектировщика и точных расчетов. Без них параметры климатического оборудования окажутся неверными, будет недостаточное или пониженное энергообеспечение, снизится срок службы, повысится вероятность поломок функциональных узлов.
О способах расчета мощности, которые позволяют инженерам нашей компании с высокой точностью определять производительность системы промышленного кондиционирования помещений можно узнать в этой статье.
Способы расчета фанкойлов
Теплопотери дома
Определив суммарную тепловую нагрузку в помещении, начинают расчет мощности фанкойла. Используется три методики вычислений. Они отличаются сложностью выполнения и точностью результатов.
Академический
Наиболее точный вариант вычислений, учитывающий все возможные параметры. Академический способ предполагает долгий и сложный процесс расчета, новичку потребуется 8-10 часов на выбор фанкойла для помещения площадью 25-30 кв. м. Проводимые вычисления аналогичны исследованиям, проводимым для теплообменных процессов системы кондиционирования воздуха. Для работы понадобятся:
- коэффициенты теплопроводности материалов ограждения;
- показатели теплоотдачи конструктивных материалов во внешнюю среду;
- влагосодержание и энтальпия (составляющие id диаграммы).
При расчетах влажности воздуха и его обработки используется id диаграмма. Она содержит несколько параметров:
- относительная влажность воздуха;
- температура;
- влагосодержание (количество пара в 1 кг воздуха);
- энтальпия (количество тепла в 1 кг воздуха).
Соединив линиями все имеющиеся показатели получают диаграмму состояния воздуха. Она применяется специалистами для расчета воздушного отопления и вентиляторного доводчика.
Уточненный
Технические специалисты, связанные с проектированием систем кондиционирования, проводят вычисления по усредненным значениям справочных величин. Способ менее точный чем академический, но дает достаточно достоверный результат. Расчет ведется с учетом влияния влажности на мощность фанкойлов. Изготовители в характеристиках указывают две производительности: явную и полную. Эти параметры требуют объяснения:
- Явная производительность прибора – учитывает все притоки тепла в помещении без поправки на влажность.
- Полная производительность вентиляторного доводчика – мощность по холоду, расходующаяся на компенсацию явной и скрытой теплоты. Второй параметр – теплота конденсации пара в жидкость. Она рассчитывается по id диаграмме или специальным таблицам.
Приблизительный или прикидочный
Наиболее простой вариант расчета, который предлагают сотрудники в точках продажи систем кондиционирования с использованием фанкойлов, не имеющие профессиональных навыков подбора. Вычисления происходят быстро с минимальным набором используемых параметров. Обобщенные предварительные подсчеты в помещениях различного назначения предоставляют следующие данные:
- для офисов с оргтехникой и компьютерами потребуется кондиционер-доводчик с мощностью 150 ватт на каждый 1 кв. м;
- жилое помещение с высотой потолков 2,7-3 м нуждается в фанкойле с производительностью по холоду 100 ватт на 1 кв. м площади.
Например: площадь комнаты в квартире 20 кв. м – Q = 100 X 20 = 2000 Вт или 2 кВт.
Конечная мощность определена без учета скрытой теплоты. В регионах с сухим климатом погрешность составляет до 20%, а при повышенной влажности (80-90%) ошибка в пределах 50%.
Мощность охлаждения чиллера.
|
Вопросы и ответы
Почему чиллер-фанкойл не подходят для небольших квартир и домов?
Выбор индивидуальных чиллеров и небольших насосов на рынке невелик, из-за чего такую систему в лучшем случае можно использовать, разве что, в большом доме. Кроме того, отапливать помещение зимой такой системой дороже, чем другими. Для больших зданий это некритично, а вот для владельцев частных домов это может стать серьезной преградой.
Подходит ли чиллер-фанкойл для российского климата?
И да, и нет. Чиллер-фанкойлы вполне способны работать в сильные морозы, но вместо воды в чиллере придется использовать незамерзающие жидкости. При отоплении фанкойлы не берут воздух снаружи здания, а это значит, что циркулирующий воздух будет легче нагреваться и температуру внутри помещения также легче поддерживать — климат на улице никак не влияет на работу фанкойла. С отоплением фанкойлы справятся, но стоимость такого отопления будет выше, чем у систем-аналогов.
Можно ли назвать чиллер-фанкойл экономичной системой?
Да. У системы высокие КПД и эффективность нагрева-охлаждения. Кроме того, чиллер-фанкойлы требуют минимального ухода, и они могут функционировать круглый год. С точки зрения рентабельности чиллер-фанкойлы проигрывают в том смысле, что отопление ими будет стоить дороже, чем тем же газом. С другой стороны, поддерживать универсальную и единую систему отопления-охлаждения легче, чем две или больше систем, и в долгосрочной перспективе это окупается.
Выводы и полезное видео по теме
Видео #1. Все об устройстве‚ работе и принципе действия системы терморегуляции:
Видео #2. О том‚ как установить и ввести в действие чиллер:
Установка системы чиллер-фанкойл целесообразна в средних и больших зданиях с площадью, превышающей 300 м². Для частного дома‚ даже огромного‚ монтаж такой системы терморегуляции – удовольствие дорогое. С другой стороны подобные финансовые вложения обеспечат комфорт и хорошее самочувствие, а это немало.
Пишите, пожалуйста, комментарии в расположенном ниже блоке. Задавайте вопросы по заинтересовавшим моментам, делитесь собственным мнением и впечатлениями. Возможно, у вас есть опыт в сфере устройства климатической системы чиллер-фанкойл или фото по теме статьи?
Фанкойлы — это популярная климатическая техника, у которой много преимуществ. Мы постарались собрать всю информацию, которая поможет вам разобраться, что такое фанкойл, почему система «чиллер-фанкойл» пользуется сегодня большой популярностью, и дать ответы на наиболее важные вопросы, связанные с функционированием фанкойла и его приобретением.
Что такое фанкойл
Фанкойлы — это внутренние блоки системы промышленного кондиционирования «чиллер-фанкойл». Ее принцип прост: по трубам передает в теплообменник фанкойла охлажденную воду, а вентилятор фанкойла создает воздушный поток, который переносит прохладу от воды в помещение.
Система «чиллер-фанкойл» способна работать и на обогрев воздуха, причем фанкойлы могут одновременно кондиционировать одни помещения и обогревать другие. Нужная температура задается с пульта дистанционного управления (ПДУ).
Любопытная история связана с альтернативным названием фанкойла — «вентиляторный доводчик». По ГОСТу от 1976 года одна из задач фанкойлов — смешивать свежий и рециркуляционный воздух. Именно процесс «доведения» воздуха и отражен в названии «вентиляторный доводчик». На деле фанкойлы почти всегда применяются отдельно от , хотя функция «доводить» воздух до нужной температуры осталась.
Схема фанкойла, устройство фанкойла
Фанкойлы классифицируются по месту размещения и бывают настенные, кассетные, канальные, напольные и потолочные. Бескорпусные фанкойлы монтируют за подвесными потолками и декоративными панелями. Еще фанкойлы классифицируются на вертикальные и горизонтальные.
Различают двухтрубные (только для охлаждения) и четырехтрубные фанкойлы (охлаждение и нагрев воздуха). Четырехтрубная система фанкойлов позволяет использовать одни вентиляторные доводчики на обогрев, а другие на холод одновременно. Зимой они могут работать как радиаторы центрального отопления. Соответственно, выше и цена фанкойлов четырехтрубных.
Источником холода в системе является — большая холодильная машина, которая стоит на крыше, чердаке или в специально отведенном помещении. Рядом с чиллером расположена насосная группа, нагнетающая при заданном напоре жидкость-хладоноситель в систему кондиционирования с фанкойлами.
Преимущества фанкойла
Фанкойлы классифицируются по многим параметрам вроде мощности, размеров, схемы подключения и т.д. К основным характеристикам фан койлов относится холодопроизводительность и объем воздушного потока. Важен также тип фанкойла: настенный, кассетный, канальный, напольный или потолочный.
Фанкойлы – это климатическое оборудование, предназначенное для охлаждения или нагрева воздуха. Данная установка включает в себя:
- теплообменник, куда поступает воздух из помещения и где он принимает нужную температуру;
- вентилятор, с помощью которого воздух подается в радиатор;
- фильтр для очистки воздуха;
- пульт управления.
С помощью фанкойлов можно решить проблему вентиляции закрытых помещений: свежий воздух поступает из центрального кондиционера.
