Обозначение электрических элементов на схемах

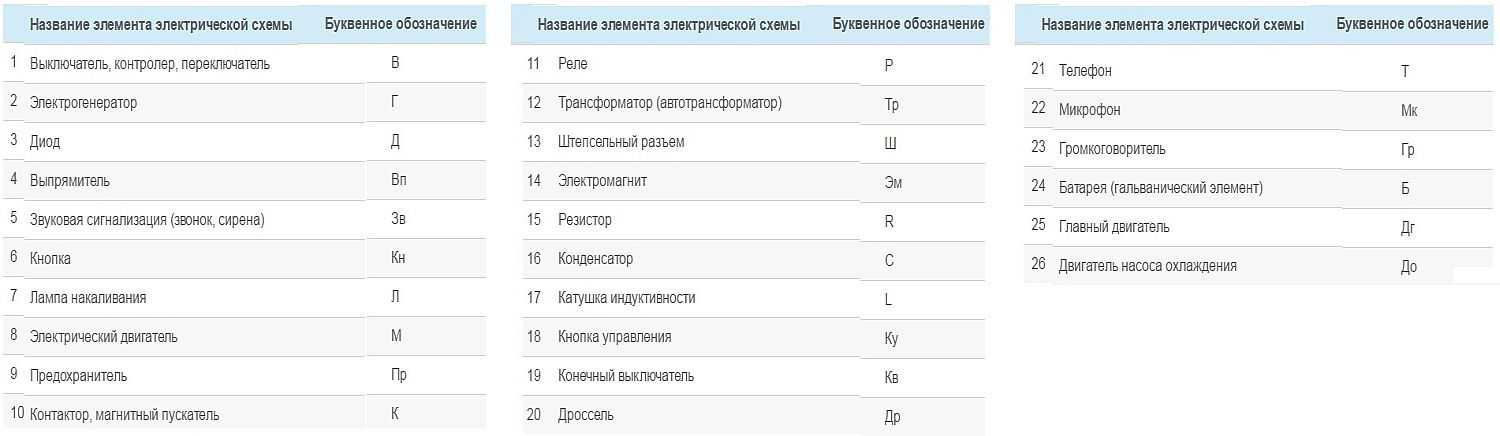

Буквенное обозначение радиоэлементов в схеме

Давайте еще раз рассмотрим нашу схему.

Как вы видите, схема состоит из каких-то непонятных значков. Давайте разберем один из них. Пусть это будет значок R2.

Итак, давайте первым делом разберемся с надписями. R  — это значит резистор. Так как у нас он не единственный в схеме, то разработчик этой схемы дал ему порядковый номер «2». В схеме их целых 7 штук.  Радиоэлементы в основном нумеруются слева-направо и сверху-вниз. Прямоугольник с чертой внутри уже явно показывает, что это постоянный резистор с мощностью рассеивания  в 0,25 Ватт. Также рядом с ним написано 10К, что означает его номинал в 10 Килоом. Ну как-то вот так…

Как же обозначаются остальные радиоэлементы?

Для обозначения радиоэлементов используются однобуквенные и многобуквенные коды. Однобуквенные коды  — это группа, к которой принадлежит тот или иной элемент. Вот основные группы радиоэлементов:

А — это различные устройства (например, усилители)

В — преобразователи неэлектрических величин в электрические и наоборот. Сюда могут относиться различные микрофоны, пьезоэлементы, динамики и тд. Генераторы и источники питания сюда не относятся.

С — конденсаторы

D — схемы интегральные и различные модули

E — разные элементы, которые не попадают ни в одну группу

F — разрядники, предохранители, защитные устройства

G — генераторы, источники питания,

H — устройства индикации и сигнальные устройства, например, приборы звуковой и световой индикации

K — реле и пускатели

L — катушки индуктивности и дроссели

M — двигатели

Р — приборы и измерительное оборудование

Q — выключатели и разъединители в силовых цепях. То есть в цепях, где «гуляет» большое напряжение и большая сила тока

R — резисторы

S — коммутационные устройства в цепях управления, сигнализации и в цепях измерения

T — трансформаторы и автотрансформаторы

U — преобразователи электрических величин в электрические, устройства связи

V  — полупроводниковые приборы

W — линии и элементы сверхвысокой частоты, антенны

X — контактные соединения

Y — механические устройства с электромагнитным приводом

Z — оконечные устройства, фильтры, ограничители

Для уточнения элемента после однобуквенного кода идет вторая буква, которая уже обозначает вид элемента. Ниже приведены основные виды элементов вместе с буквой группы:

BD — детектор ионизирующих излучений

BE — сельсин-приемник

BL — фотоэлемент

BQ — пьезоэлемент

BR — датчик частоты вращения

BS — звукосниматель

BV — датчик скорости

BA — громкоговоритель

BB — магнитострикционный элемент

BK — тепловой датчик

BM — микрофон

BP — датчик давления

BC — сельсин датчик

DA — схема интегральная аналоговая

DD — схема интегральная цифровая, логический элемент

DS — устройство хранения информации

DT — устройство задержки

EL — лампа осветительная

EK — нагревательный элемент

FA — элемент защиты по току мгновенного действия

FP — элемент защиты по току инерционнго действия

FU — плавкий предохранитель

FV — элемент защиты по напряжению

GB — батарея

HG — символьный индикатор

HL — прибор световой сигнализации

HA — прибор звуковой сигнализации

KV — реле напряжения

KA — реле токовое

KK — реле электротепловое

KM — магнитный пускатель

KT — реле времени

PC — счетчик импульсов

PF — частотомер

PI — счетчик активной энергии

PR — омметр

PS — регистрирующий прибор

PV — вольтметр

PW — ваттметр

PA — амперметр

PK — счетчик реактивной энергии

PT — часы

QF — выключатель автоматический

QS — разъединитель

RK — терморезистор

RP — потенциометр

RS — шунт измерительный

RU — варистор

SA — выключатель или переключатель

SB — выключатель кнопочный

SF — выключатель автоматический

SK — выключатели, срабатывающие от температуры

SL — выключатели, срабатывающие от уровня

SP — выключатели, срабатывающие от давления

SQ — выключатели, срабатывающие от положения

SR — выключатели, срабатывающие от частоты вращения

TV — трансформатор напряжения

TA — трансформатор тока

UB — модулятор

UI — дискриминатор

UR — демодулятор

UZ — преобразователь частотный, инвертор, генератор частоты, выпрямитель

VD — диод, стабилитрон

VL — прибор электровакуумный

VS — тиристор

VT — транзистор

WA — антенна

WT — фазовращатель

WU — аттенюатор

XA — токосъемник, скользящий контакт

XP — штырь

XS — гнездо

XT — разборное соединение

XW — высокочастотный соединитель

YA — электромагнит

YB — тормоз с электромагнитным приводом

YC — муфта с электромагнитным приводом

YH — электромагнитная плита

ZQ — кварцевый фильтр

Как читать простые схемы

Процесс чтения для «чайников» рассматривается на примере простого проекта, состоящего из источника питания, звонка, нефиксируемой кнопки и проводников. Схема представляет собой замкнутую цепь с компонентами, соединенными последовательно. Это означает, что сила протекающего по ней тока будет одинакова в любой точке.

При подаче напряжения по нажатию кнопки звонок начинает звонить. Это связано с тем, что ток идет от положительного полюса батареи к отрицательному через все компоненты. Если провода не оказывают сопротивление постоянному току, то напряжение на клеммах звонка и выводах источника питания будет одинаковым по второму закону Кирхгофа.

Активные и пассивные элементы электрической цепи

Эти же соображения относятся и к многофазным электродвигателям. Если ток изменяется в определённых пределах которые зависят от детали , то нижняя граница всегда равна нулю, и эта составляющая начинает отдавать энергию внешней цепи.

Третья часть состоит из передающих устройств — проводов и других установок, обеспечивающих уровень и качество напряжения. Особенности нанесения разметок на схемы: Для ЭДС источников они указываются произвольно. Каждый активный элемент характеризуется только одним параметром — ЭДС или током на выходных зажимах источников.

А определить мощность можно, умножив ток на напряжение. Линейным называется провод, соединяющий начала фаз обмотки генератора и приемника.

Законы, которые понадобятся при работе с цепями постоянного тока Анализ и расчет будут гораздо эффективнее, если одновременно использовать закон Ома, а также первый и второй законы Кирхгофа. А выключатели или приборы защиты всегда подсоединяются последовательно, т. Трехфазные системы в настоящее время получили наибольшее распространение.

По мере роста числа параллельно включенных потребителей проводимость цепи gэкв возрастает, и наоборот, общее сопротивление Rэкв уменьшается. Вторая — элементами, преобразующими электричество в другие виды энергии.

Параллельное соединение конденсаторов

Если в электрическую цепь были включены источники напряжений, то данный показатель будет равен нулю. Функция зависимости тока, протекающего по двухполюсному компоненту, от напряжения на этом компоненте называется вольт-амперной характеристикой ВАХ. Причем включение или отключение одного или нескольких потребителей не отражается на работе остальных.

В ней содержатся условные обозначения элементов, а также способы из соединения. Основные элементы электрической цепи, в зависимости от конструкции и роли в схемах, могут быть классифицированы по разным системам. Во всех практических случаях реальные источники ЭДС или источники питания не являются идеальными, так как обладают внутренним сопротивлением. Различают два типа источников: первичные, когда в электрическую энергию превращается другой вид, и вторичные, которые на входе, и на выходе имеют электрическую энергию в качестве примера можно привести выпрямительное устройство.

Исследования в данной области были вызваны требованиями развивающегося производства, а успехам в развитии многофазных систем способствовали открытия в физике электрических и магнитных явлений. Параллельное соединение источников применяется в первую очередь тогда, когда номинальные ток и мощность одного источника недостаточны для питания потребителей. Рассмотрим процесс возникновения синусоидальной ЭДС. Так, когда элемент нагревается, то сопротивление начинает возрастать. В этом случае ток в нагрузке становится равным нулю, и как следует из соотношения 1.

КАК ТЕЧЁТ ТОК В СХЕМЕ — Читаем Электрические Схемы 1 часть

Виды и значение линий

  1. Тонкая и толстая сплошные линии — на чертежах изображает линии электрической, групповой связи, линии на элементах УГО.
  2. Штриховая линия — указывает на экранирование провода или устройств; обозначает механическую связь (мотор — редуктор).
  3. Тонкая штрихпунктирная линия — предназначается для выделения групп из нескольких компонентов, составляющих частей устройства, либо систему управления.
  4. Штрихпунктирная с двумя точками — линия разъединительная. Показывает развертку важных элементов. Указывает на удаленный от устройства объект, связанный с системой механической или электрической связью.

Сетевые соединительные линии показывают полностью, но согласно стандартам, их допускается обрывать, если они являются помехой для нормального понимания схемы. Обрыв обозначают стрелками, рядом указывают основные параметры и характеристики электрических цепей.

Жирная точка на линиях указывает на соединение, спайку проводов.

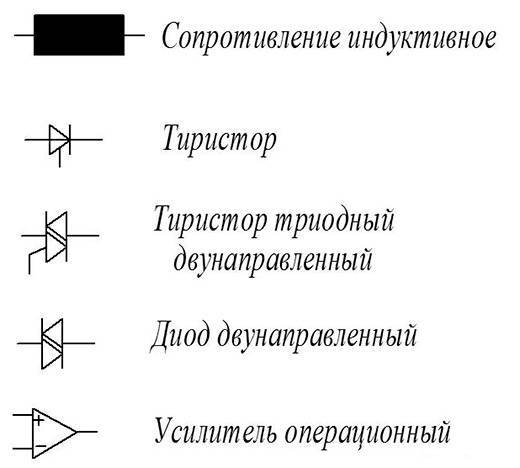

Условные графические обозначения на электросхемах

В связи с тем, что на данный момент существует огромное количество всевозможных элементов электросхем, для каждого из них нужно свое обозначение в виде символов, букв и цифр, а также графических изображений. Чтобы не было разногласий и разночтений, были разработаны нормативные документы, которые недвусмысленно закрепляют за каждым элементом буквенно-цифровое и графическое обозначение. Следующий список включает все основные стандарты условностей:

  • ГОСТ 2.710 81 — Требования государственного стандарта к буквенно-цифровым обозначениям различных конструктивных электроэлементов и электроприборов;
  • ГОСТ 2.747 68 — Требования к размерным характеристикам графических изображений;
  • ГОСТ 21.614 88 — Нормы, которые приняты для планирования монтажа электрооборудования и электропроводки;
  • ГОСТ 2.755 87 — Требования по обозначению на схеме контактов, соединений и коммутационного оборудовании;
  • ГОСТ 2.709 89 — Стандарт, регулирующий обозначение соединений контактов и проводки;
  • ГОСТ 21.404 85 — Требования по обозначению средств автоматизации при описании технических процессов на предприятии.

Чертежи вакуумных приборов

Перед тем, как перейти к обозначениям элементов схем, следует сказать, что и сами схемы имеют буквенное обозначение. Так, структурные схемы обозначаются цифрой 1, функциональные схемы — 2, принципиальные (полные) схемы — 3, монтажные схемы (схемы соединений) — 4, схемы подключения — 5, общие схемы — 6, схемы расположения — 7, а схемы объединения — 0.

Газовый чертеж генератора

По видам обозначения также имеются:

  • электрические схемы — Э;
  • гидравлические схемы — Г;
  • пневматические схемы — П;
  • газовые схемы — Х;
  • кинематические схемы — К;
  • вакуумные схемы — В;
  • оптические схемы — Л;
  • энергетические схемы — Р;
  • схемы деления — Е;
  • комбинированные схемы — С.

Вам это будет интересно  Пускатель звезда треугольникОптическая схема теодолита

Для всех типов графических документов существуют свои обозначения, которые регулируются специальными государственными стандартами и прочими документами нормативного характера. Например, можно привести основные графические обозначения для некоторых видов электросхем. В функциональных схемах часто обозначаются основные узлы и средства автоматизации.

Таблица функциональных УГО

Согласно картинке, обозначения следующие:

  • А — Приборы, которые установлены за электрическим щитом или распределительной коробкой. 1 — основной вид, 2 — допускаемый;
  • В — Приборы, которые установлены в пределах электрического щитка или распределительной коробки;
  • С — Графическое представление исполнительных механизмов;
  • D — Способ влияния исполнительного механизма на орган, который его регулирует в случае отключения питания элемента. Первый вариант — открытие органа регулирования, второй — его закрытие, а третий — отсутствие каких-либо изменений;
  • E — Исполнительный механизм с установленным ручным приводом. Такой тип механизма может быть указан также в любом случае из предыдущего пункта списка;
  • F — Изображение линий связи: 1 — общая линия, 2 — линия пересечения без соединения, 3 — линия с соединениями.

В однолинейных и полных схемах есть несколько видов обозначений. Ниже будут приведены самые распространенные из них.

Таблица УГО для источников электропитания

На данном изображении приведены следующие виды источников питания:

  • А — источники постоянного тока и напряжения. Их полярность определяется знаками «+» и «-» на разных сторонах;
  • B — переменное напряжение;
  • C — переменное и постоянное напряжение, которое используется в устройстве, которое может работать ото всех типов электроэнергии;
  • D — Источник питания аккумуляторного или гальванического типа;
  • E — Схематическое изображение батареи или аккумулятора, который состоит из нескольких элементов питания.

УГО электромеханических устройств

Обозначения электромеханических элементов и устройств включает в себя:

  • А — Катушки электрических приборов, к которым относятся реле, магнитные пускатели и так далее;
  • В — графические обозначения для воспринимающих частей тепловых элементов;
  • С — Катушка прибора с блокировкой механического типа;
  • D — Контактные элементы приборов коммутации, включающие замыкающие, размыкающие и переключающие типы;
  • Е — УГО для переключателей и кнопок;
  • F — Обозначение рубильника.

Изображения коробок, щитков, ящика с аппаратурой, шкафов, щитов, пультов

Таблица 2

Наименование Изображение Размер, мм
1. Коробка ответвительная
2. Коробка вводная
3. Коробка протяжная, ящик протяжной То же
4. Коробка, ящик с зажимами
5. Щиток магистральный рабочего освещения
6. Щиток групповой рабочего освещения То же
7. То же, при выполнении на графопостроителе
8. Щиток групповой аварийного освещения
9. Щиток лабораторный
10. Ящик с аппаратурой
11. Шкаф, панель, пульт, щиток одностороннего обслуживания, пост местного управления
12. Шкаф, панель двустороннего обслуживания
13. Шкаф, щит, пульт из нескольких панелей одностороннего обслуживания
Пример. Щит из четырех шкафов
14. Шкаф, щит, пульт из нескольких панелей двустороннего обслуживания
Пример. Щит из пяти шкафов
15. Щит открытый
Пример. Щит из четырех панелей

7. Изображения выключателей, переключателей и штепсельных розеток приведены в табл.3.

Известные принципиальные схемы

Навыки чтения лучше закреплять на хорошо описанных схемах, ставших уже классическими. Они содержат небольшое количество интегральных элементов.

Радиоприемник “Ишим-003”

Устройство выпускалось с 1984 г. Оно представляет собой приемник частотно- и амплитудно-модулированных радиоволн в коротком, среднем и длинном диапазонах. Получил широкое распространение среди радиолюбителей.

Он выполнен по схеме супергетеродина с двумя каналами (ЧМ и АМ) и преобразователем частоты.

Частотно-модулированный канал выполнен из усилителя ВЧ, преобразователя, УПЧ и частотного детектора. Канал с модуляцией по амплитуде состоит из УВЧ, ПЧ, УПЧ и амплитудного детектора.

По низким частотам усиление производится общим УНЧ. В конструкцию входит электронно-счетная шкала, индикатор настройки и блок питания.

Вега-108 стерео

Аппарат появился в 1979 г. и представляет собой стереофонический электропроигрыватель грампластинок с выходной мощностью 2*10 Вт и частотой звука 63-18000 Гц. Устройство работает не только как усилитель внешних сигналов, но и может производить запись на магнитофон.

Принципиальная схема электрофона состоит из блоков:

  • коммутации;
  • регуляторов;
  • питания;
  • предусилителя;
  • модуля усилителя мощности;
  • акустической системы.

Основной частью элементной базы проигрывателя стали транзисторы: КТ815В, КТ814В, КТ315Г. Блок питания аппарата включает в себя понижающий трансформатор с 5 вторичными обмотками, 2 диодных моста и стабилизатор напряжения, выполненный на транзисторе КТ315В.

В качестве головки звукоснимателя используется прибор Г-602. Предварительный усилитель состоит из 2 каналов на транзисторах КТ3102Д, КТ361Е, КТ315Б. Коммутатор сделан из переключателей и электронной схемы.

Алмаг-01

Медицинский прибор Алмаг-01 предназначен для лечения кожных заболеваний, ЖКТ, ЛОР-органов. Воздействует на организм импульсным электромагнитным полем.

Схема устройства включает в себя:

  • сетевой шнур;
  • катушки-индукторы (излучатели);
  • кабель для соединения ленты излучателей с блоком управления;
  • бесперебойный блок питания;
  • генератор импульсного тока;
  • блок управления.

Мультиметр DT-832

Универсальный прибор для измерения разных электрических величин (напряжения, сопротивления, силы тока и др.). Основой измерительного прибора является микроконтроллер АЦП ICL1706 или его аналоги.

Устройство включает в себя:

  • аналоговую часть;
  • интегратор;
  • компаратор;
  • жидкокристаллический дисплей;
  • цифровую часть с логикой управления.

Прибор удобен в использовании как в быту, так и на производстве.

Виды и типы

Электромонтажные схемы — это специальные чертежи, на которых обозначены определенные связи между электрическими элементами и устройствами, которые подключены к сети и потребляют электроэнергию. Соединение описывается и организуется по стандартам и правилам, которые определены и действуют согласно физическим законам. Схема призвана научить электромонтажеров и прочих специалистов понимать принцип строения сети и строение устройств, из каких именно деталей оно состоит.

Пример электромонтажного чертежа

Важно! Основное предназначение электросхем состоит в том, чтобы помочь устанавливать электрические устройства и настраивать их, производить их ремонт на основе быстрого и легкого обнаружения неисправностей. Чтобы углубиться в тему, следует понять, какие виды монтажных схем существуют и по каким принципам они разделяются, каковы их характерные особенности

Электросхемы, как документы, делятся на несколько типов и видов, разделенных по некоторым стандартам. В первую очередь нужно разобрать основные типы электросхем, которые бывают:

Чтобы углубиться в тему, следует понять, какие виды монтажных схем существуют и по каким принципам они разделяются, каковы их характерные особенности. Электросхемы, как документы, делятся на несколько типов и видов, разделенных по некоторым стандартам. В первую очередь нужно разобрать основные типы электросхем, которые бывают:

  • Структурные. Наиболее простой вариант, который самыми простыми «словами» дает понять, как работает то или иное устройство, из чего оно состоит. Порядок чтения таких документов обозначается стрелками от блока к блоку, а непонятные моменты обозначаются поясняющими надписями;
  • Монтажные. Часто используются в пособиях или интернет-ресурсах, где предлагается выполнить монтаж электрической проводки или других элементов самостоятельно. В такой схеме нужно показать точное месторасположение каждого отдельного элемента цепи (розеток в доме и так далее);

Структурный документ

  • Объединенные. Как понятно из названия, этот документ совмещает в себе несколько видов и типов схем. Обычно такие электросхемы использует в случае, где без огромного количества различных элементов можно показать все важные особенности цепи;
  • Схемы расположения. Документы, определяющие относительное расположение некоторых составных частей изделия или электроустановки, а при необходимости, также жгутов (проводов, кабелей), трубопроводов, световодов и т.п.;
  • Общие. Те, которые определяют части, из которых состоит комплекс, а также их соединения;
  • Функциональные. Мало чем отличаются от структурных, но более подробно описывают все составляющие и узловые элементы сети. В них больше не очевидных связей и компонентов;

Принципиальный чертеж

  • Принципиальные. Наиболее часто применяются в сетях распределения, так как они дают точное понимание того, как работает то или иное электрооборудование. На такого рода схемах в обязательном порядке должны быть обозначены все функциональные блоки цепи и виды связей между ними;
  • Подключения. Своеобразные документы, обозначающие способы внешних подключений устройства к другим сетям и прочим аппаратам.

Полный принципиальный чертеж

Видовая особенность схем подразделяет их на:

  • Электрические. Документы, показывающие составные части изделий, работающих на электрической энергии;
  • Газовые. Бумаги, которые отображают строение и основные узловые компоненты газовой системы какого-либо оборудования, помещения и т.д.;
  • Гидравлические Документы, показывающие составные части изделий и их строение, использующие энергию сжатой жидкости для работы;

Функциональная электросхема

  • Схемы деления Конструкторские документы, которые определяют состав устройства, его составные части их целевое назначение и взаимосвязь;
  • Пневматические. Документы, показывающие составные части изделий и их строение, использующие энергию сжатых газов для работы;
  • Кинематические. Схемы, на которых с помощью специальных условных рисунков обозначаются звенья механизмов и кинематические пары для их кинематического анализа;

Монтажная схема проводки в квартире

  • Комбинированные. С их помощью отображается основное и вспомогательное оборудование устройства или цепи, их взаимосвязь и средства автоматизации, которые показывают техпроцесс;
  • Вакуумные. Схемы, позволяющие дать описание устройствам, действие которых (и их составных частей, основано на изменении давления и достижении вакуума;
  • Оптические. Представляют собой УГО процесса изменения света в оптической системе.

Пневматический принципиальный чертеж

Обозначение линий связи на электрических схемах

Отдельные элементы на электрических схемах соединяют сплошными линиями, которые могут символизировать различные кабели, каналы, шины, провода.

Пересечение не соединенных проводов изображается следующим образом:

В местах соединения линий связи ставят точку.

Нулевой провод обознается буквой N, а заземление – значком:

Контакты

Важным элементом электросхем являются переключающие контакты, или как их называют ключи. Наиболее распространены замыкающие, размыкающие и переключающие контакты, их обозначение показано на рисунке.

Для того, чтобы понять как будет работать система при переключении контакта необходимо мысленно переместить элемент контакта, от одной линии связи к другой.

Элементы управления

Реле применяется во многих электрических приводах.

При прохождении тока через обмотку реле, происходит переключение контакта, связь между реле управления и контактом может изображаться пунктирной линией.

Также связанные реле и контакт могут иметь одинаковое буквенное обозначение.

Реле времени по переднему и по заднему фронту обозначаются:

Геркон – переключающий контакт, срабатывающий при воздействии магнитного поля имеет следующую электрическую схему:

Исполнительные механизмы

Электродвигатели и электромагниты наиболее распространенные исполнительные механизмы в электрических системах:

Источники энергии

Обозначение генератора – устройства, преобразующего механическую энергию в электрическую показано на рисунке.

Другие источники питания показаны на следующей картинке.

Сигнальные устройства

На электрических схемах достаточно часто обозначаются сигнальные устройства – лампы, светодиоды. Изображают эти устройства следующих образом:

Измерительные приборы

Наиболее часто на электрических схемах встречаются обозначения амперметра, вольтметра, или обобщенное обозначение измерительного прибора.

Общие элементы

Немногие схемы обходятся без таких элементов как резистор, конденсатор, диод. Обозначение этих устройств показано на следующей иллюстрации.

Обозначение тиристоров и операционных усилителей показано на рисунке.

Обозначение транзисторов на схеме

Электрическая схема транзисторов – элементов электрической системы способных управлять током в выходной цепи при воздействий входного сигнала, показана на рисунке.

Где можно найти условное обозначение разных видов розеток?

Регламентирует обозначение розеток на схеме ГОСТ. В нем указаны точные размеры и вид условно-графического обозначения.

Было бы слишком просто, если бы я сейчас начал рассказывать про ГОСТ 21.614. Думаю, большинство знает его очень хорошо. Дело в том, что в этом ГОСТе не хватает всех необходимых условных обозначений. Кстати, в проекте новая редакция данного ГОСТа.

Насколько мне известно, последняя версия ГОСТ 21.614-88.

Я разработал свои условные обозначения для розеток и выключателей на основе данного документа. Ведь ничто нам не запрещает вводить новые обозначения?

Может быть мои обозначения получат более широкое распространение и станут поводом для внесения в данный ГОСТ, т.к. я сомневаются, что разработкой ГОСТов занимаются проектировщики. А посторонние от проектирования люди не всегда знают тех тонкостей, с которыми сталкиваются при проектировании.

1 В зависимости от исполнения:

  • скрытой установки;
  • открытой установки.

2 В зависимости от степени защиты от попадания влаги и пыли:

  • без защиты IP20;
  • с защитой IP44 (IP54).

На основе этой классификации я разработал свои обозначения.

Для розеток скрытого исполнения IP44 я ввел обозначение в виде «заливки половины области розетки», чтобы было видно как бы вертикальную черту розетки, которая указывает, что розетка скрытого исполнения, розетка открытого исполнения IP44 имеет всю залитую область розетки.

Для двухместных, трехместных и четырехместных розеток ввел также дополнительные обозначения.

Все розетки с заземляющим контактом.

Похожее обозначение ввел и для выключателей. Двухполюсные и трехполюсные выключатели понадобятся для обозначения пакетных выключателей вблизи двигателей, переключатель на два направления 2Р – нужен для обозначения проходного выключателя при управлении из трех или более мест (средние выключатели по схеме).

Можно было бы расширить список обозначений или даже наоборот, некоторые исключить, т.к. они возможно и не существует в природе, но пока остановлюсь на таком списке.

На выключатели и розетки у меня сделано 2 блока. Сейчас я их тестирую и буду применять уже в новых проектах. Данные условные обозначения буду прилагать к каждому проекту.

P.S. Скоро поговорим и о блоках программыAutoCAD, а все те, кто оказывает помощь в развитии блога, будут периодически получать подарки в виде моих блоков.

Мы уже много раз говорили о том, насколько важно перед выполнением ремонтных работ по домашней электрике грамотно составить схему электроснабжения, с неё всё должно начинаться. На схемах отображаются основные электрические узлы – вводная линия, счётчик электрической энергии, устройства защиты, распределительные коробки и отходящие от них проводники, коммутационные аппараты, осветительные элементы. Чтобы глядя на схему хотя бы мало-мальски в ней разбираться, нужно знать каково условное обозначение выключателей и розеток на чертежах

Предлагаем вам этому немного поучиться

Чтобы глядя на схему хотя бы мало-мальски в ней разбираться, нужно знать каково условное обозначение выключателей и розеток на чертежах. Предлагаем вам этому немного поучиться.

Очень многие начинают ремонтные работы в строящемся доме или вновь приобретённой квартире с приглашения специалиста для помощи в составлении схемы. От вас потребуется лишь подробно рассказать, где вы планируете располагать крупногабаритную мебель и бытовую электротехнику. А уже задача профессионала – схематически отобразить всё это с указанием места установки выключателей и розеток на плане. Такой чертёж поможет вам чётко определиться с количеством необходимых материалов и рационально распланировать порядок ведения электромонтажных работ.

Мы не будем вести речь о сложных электрических элементах, типа рубильников, реле, тиристоров, симисторов, двигателей. Для домашних электросетей в этом нет необходимости. Наша главная задача – научиться распознавать обозначение бытовых выключателей и розеток на схематических чертежах.

Буквенные обозначения в электрических схемах

Знак заземления

Буквами на электросхемах и чертежах маркируют радиоэлементы, электронные детали, интегральные микросхемы, электродвигатели и прочее. Примерный перечень буквенной маркировки представлен нижеследующим списком.


Буквенная символика

Наряду с принятыми международными буквенными кодировками элементов, существует русскоязычная версия, отражённая УГО ГОСТа 7624-55. Выдержка из него приводится в таблице.


Обозначения по ГОСТу 7624-55

Электронная и энергетическая промышленность постоянно пополняется новыми радиокомпонентами и оборудованием. Их обозначения появляются в новостях электрики. Если встречаются новые элементы, то совсем нетрудно дополнить ими свою справочную литературу.

Буквенные маркировки в электросхемах

ГОСТ устанавливает буквенное обозначение элементов электросхем:

  • ПВ – путевой выключатель;
  • КВ – конечный выключатель;
  • КК – командный контроллер;
  • ДП – двигатель подач;
  • ДГ – главный двигатель;
  • ДШ – двигатель шпинделя;
  • КУ – кнопка управления;
  • ДО – двигатель насоса управления;
  • ДБХ – двигатель быстрых ходов.

Радиотехнические детали обозначаются в схемах так:

Наименование элементовОбозначениеНаименование элементовОбозначение
РезисторRТелефонТ
КонденсаторCМикрофонМк
Катушки индуктивностиLГромкоговорительГр
Прибор электронный (лампа, трубка)ЛЗвукосниматель (адаптер)Ад
Трансформатор (автотрансформатор)ТрПредохранительПр
ДроссельДрЭлемент гальванический (батарея)Б
Выключатель (переключатель)ВМонтажная платаП
КнопкаКнШтепсельный разъёмШ
ПьезоэлементПэПрибор полупроводниковыйПП
ДиодДГнездоГ
Реле, контактор, пускательРЭлементы разные, электромагнитЭ
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
