Как рассчитать количество секций радиатора

Зависимость мощности радиаторов от подключения и места расположения

Кроме всех описанных выше параметров теплоотдача радиатора изменяется в зависимости от типа подключения. Оптимальным считается диагональное подключение с подачей сверху, в таком случае потерь тепловой мощности нет. Самые большие потери наблюдаются при боковом подключении — 22%. Все остальные — средние по эффективности. Приблизительно величины потерь в процентах указаны на рисунке.

Потери тепла на радиаторах в зависимости от подключения

Уменьшается фактическая мощность радиатора и при наличии заграждающих элементов. Например, если сверху нависает подоконник, теплоотдача падает на 7-8%, если он не полностью перекрывает радиатор, то потери 3-5%. При установке сетчатого экрана, который не доходит до пола, потери примерно такие же, как и в случае с нависающим подоконником: 7-8%. А вот если экран закрывает полностью весь отопительный прибор, его теплоотдача уменьшается на 20-25%.

Количество тепла зависит и от установки

Количество тепла зависит и от места установки

Виды радиаторов

Первое, что нужно знать — это вид и материал из которых сделаны ваши радиаторы, именно от этого в частности и зависит их количество. В продаже присутствуют как всем уже знакомые чугунные виды батарей, но значительно усовершенствованные, так и современные экземпляры, выполненные из алюминия, стали и, так называемые, биметаллические радиаторы из стали и алюминия.

Современные варианты батарей изготавливаются в разнообразных дизайнерских исполнениях и имеют многочисленные оттенки и цвета, поэтому можно легко выбрать те модели, которые больше подходят для конкретного интерьера. Однако, нельзя забывать и о технических характеристиках приборов.

Самыми популярными из современных радиаторов стали биметаллические батареи. Они устроены по комбинированному принципу и состоят из двух сплавов: изнутри они стальные, снаружи — алюминиевые. Привлекают они своим эстетичным внешним видом, экономностью в использовании и легкостью в эксплуатации.

Современная биметаллическая батарея на 10 секций

Но есть у них и слабая сторона — приемлемы они только для систем отопления с достаточно высоким давлением, а значит, для строений, подключенных к центральному отоплению в многоквартирных домах. Для зданий с автономным отопительным снабжением они не подходят и от них лучше отказаться.

Стоит поговорить и о чугунных радиаторах. Несмотря на их большой «исторический стаж», они не теряют своей востребованности. Тем более, что сегодня можно приобрести чугунные варианты, выполненные в различном дизайне, и их легко можно подобрать для любого дизайнерского оформления. Более того, производятся такие радиаторы, которые вполне могут стать дополнением или даже украшением помещения.

Чугунный радиатор в современном стиле

Эти батареи подойдут как для автономного, так и для центрального отопления, и под любой теплоноситель. Они дольше, чем биметаллические прогреваются, но и более длительное время остывают, что способствует большей теплоотдаче и сохранению тепла в помещении. Единственным условием долгосрочной их эксплуатации является качественный монтаж при установке.

Стальные радиаторы делятся на два типа: трубчатые и панельные.

Стальные радиаторы трубчатой конструкции

Трубчатые варианты более дорогостоящие, они нагреваются медленнее панельных, и, соответственно, дольше сохраняют температуру.

Панельный тип стальных радиаторов

Эти характеристики обоих типов стальных батарей и будут напрямую влиять на количество точек их размещения.

Стальные радиаторы имеют респектабельный вид, поэтому неплохо вписываются в любой стиль оформления помещения. Они не собирают на своей поверхности пыль и легко приводятся в порядок.

Алюминиевые радиаторы имеют хорошую теплопроводность, поэтому считаются вполне экономичными. Благодаря этому качеству и современному дизайну, алюминиевые батареи стали лидерами продаж.

Легкие и эффективные алюминиевые радиаторы

Но, приобретая их, необходимо учитывать один их недостаток — это требовательность алюминия к качеству теплоносителя, поэтому они больше подходят только для автономного отопления.

Для того, чтобы рассчитать, сколько радиаторов понадобится на каждую из комнат, придется учесть многие нюансы, как связанные с характеристиками батарей, так и другие, влияющие на сохранность тепла в помещениях.

Как рассчитать количество секций радиатора отопления

Чтобы теплоотдача и нагревательная эффективность была должного уровня, при расчете размера радиаторов нужно учесть нормативы их установки, а отнюдь не опираться на размеры оконных проемов, под которыми они устанавливаются.

На теплоотдачу влияет не ее размер, а мощность каждой отдельной секции, которые собраны в один радиатор. Поэтому лучшим вариантом будет разместить несколько небольших батарей, распределив их по комнате, нежели одну большую. Это можно объяснить тем, что тепло будет поступать в помещение из разных точек и равномерно прогревать его.

Каждое отдельное помещение имеет свою площадь и объем, от этих параметров и будет зависеть расчет количества секций, устанавливаемых в нем.

Расчет на основании площади помещения

Чтобы правильно рассчитать это количество на определенную комнату, нужно знать некоторые правила:

Узнать нужную мощность для обогрева помещения можно, умножив на 100 Вт размер его площади (в квадратных метрах), при этом:

• На 20% увеличивают мощность радиатора в том случае, если две стены помещения выходят на улицу, и в нем находится одно окно — это может быть торцевая комната.
• На 30% придется увеличить мощность, если комната имеет те же характеристики, как в предыдущем случае, но в ней устроено два окна.
• Если же окно или окна комнаты выходят на северо-восток или север, а значит, в ней бывает минимальное количество солнечного света, мощность нужно увеличить еще на 10%.
• Устанавливаемый радиатор в нишу под окном, имеет сниженную теплоотдачу, в этом случае придется увеличить мощность еще на 5%.

Ниша снизит энергоотдачу радиатора на 5 %

Если радиатор закрывается экраном в эстетических целях, то снижается теплоотдача на 15%, и ее также нужно восполнить, увеличив мощность на эту величину.

Экраны на радиаторах — это красиво, но они заберут до 15% мощности

Удельная мощность секции радиатора обязательно указывается в паспорте, который производитель прилагает к изделию.

Зная эти требования, можно рассчитать необходимое количество секций, разделив полученное суммарное значение требуемой тепловой мощности с учетом всех указанных компенсирующих поправок, на удельную теплоотдачу одной секции батареи.

Полученный результат расчетов округляется до целого числа, но только в большую сторону. Допустим, получилось восемь секций. И тут, возвращаясь к вышесказанному, нужно отметить, что для лучшего обогрева и распределения тепла, радиатор можно разделить на две части, по четыре секции каждая, которые устанавливают в разных местах помещения.

Каждое помещение просчитывается отдельно

Нужно отметить, что такие расчеты подходят для определения количества секций для помещений, оснащенных центральным отоплением, теплоноситель в котором имеет температуру не больше 70 градусов.

Этот расчет считается достаточно точным, но можно произвести расчет и по-другому.

Расчет количества секций в радиаторах, исходя из объема помещения

Стандартом считается соотношение тепловой мощности в 41 Вт на 1 куб. метр объема помещения, при условии нахождения в нем одной двери, окна и внешней стены.

Чтобы результат был виден наглядно, для примера можно рассчитать нужное количество батарей для комнаты площадью 16 кв. м.и потолком, высотой 2,5 метра:

16 × 2,5= 40 куб.м.

Далее нужно найти значение тепловой мощности, это делается следующим образом

41 × 40=1640 Вт.

 Зная теплоотдачу одной секции (ее указывают в паспорте), можно без труда определить количество батарей. Например, теплоотдача равна 170 Вт, и идет следующий расчет:

 1640 / 170 = 9,6.

После округления получается цифра 10 — это и будет нужное количество секций отопительных элементов на комнату.

Существуют также некоторые особенности:

• Если комната соединяется с соседним помещением проемом, не имеющим двери, то необходимо считать общую площадь двух комнат, только тогда будет выявлена точное количество батарей для эффективности отопления.
• Если теплоноситель имеет температуру ниже 70 градусов, количество секций в батареи придется пропорционально увеличить.
• При установленных в комнате стеклопакетах, значительно снижаются тепловые потери, поэтому и количество секций в каждом радиаторе может быть меньше.
• Если в помещениях установлены старые чугунные батареи, которые вполне справлялись с созданием нужного микроклимата, но есть планы поменять их на какие-то современные, то посчитать, сколько их понадобится, будет очень просто.Одна чугунная секция имеет постоянную теплоотдачу в 150 Вт. Поэтому количество установленных чугунных секций нужно умножить на 150, а полученное число делится на теплоотдачу, указанную на секции новых батарей.

Расчет количество секций радиатора отопления на площадь калькулятор. Калькулятор точного расчета количества секций радиаторов отопления

Простой расчет не учитывают много факторов. В итоге получаются искривленные данные. Тогда одни комнаты остаются холодными, вторые – слишком жаркими. Температуру можно контролировать с помощью запорных вентелей, но лучше заранее все точно посчитать, чтобы использовать нужное количество материалов.

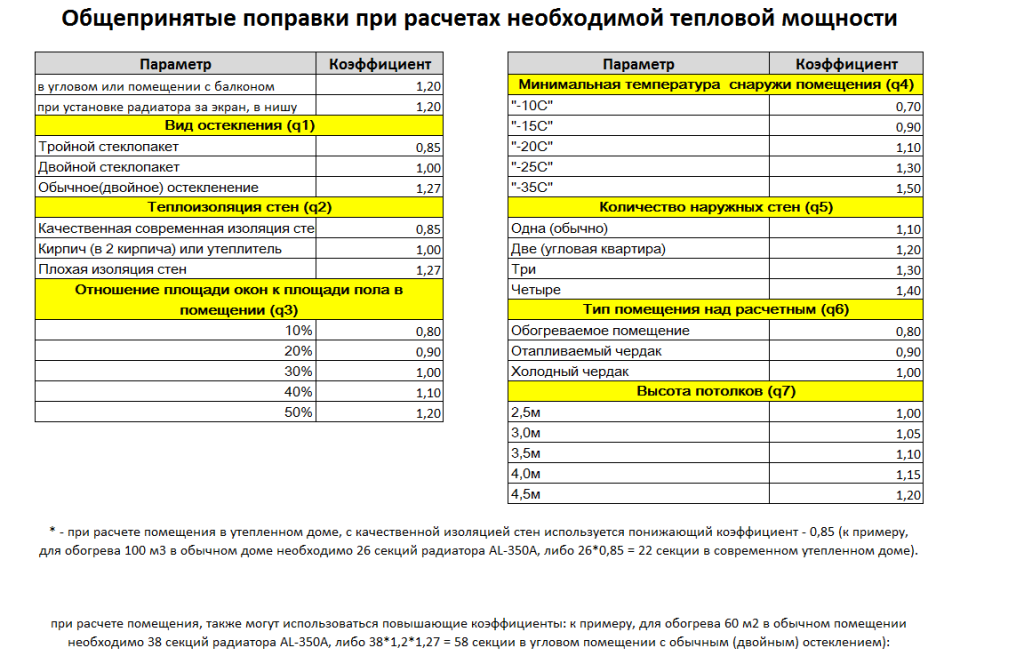

Для точного расчета используют понижающие и повышающие тепловые коэффициенты

Сначала следует обратить внимание на окна. Для одинарного остекления используется коэффициент 1,7

Для двойных окон не нужен коэффициент. Для тройных показатель составляет 0,85.

Дальше учитывают кирпичную кладку. Для стены в два кирпича или с уплотнителем используют коэффициент 1. При наличии теплоизоляции применяет показатель 0,85, при отсутствии – 1,27.

Если окна одинарные, а теплоизоляции нет, то потери тепла будут достаточно крупными.

При расчетах учитывают соотношение площади полов и окон. Идеальное соотношение составляет 30%. Тогда применяют коэффициент 1. При повышении соотношения на 10% коэффициент повышается на 0,1.

Коэффициенты для разной высоты потолков:

• Если потолок ниже 2,7 м, коэффициент не нужен;
• При показателях от 2,7 до 3,5 м используют коэффициент 1,1;
• Когда высота составляет 3,5-4,5 м, потребуется коэффициент 1,2.

При наличии чердаков или верхних этажей также применяет определенные коэффициенты. При теплом чердаке применяют показатель 0,9, жилой комнате – 0,8. Для неотапливаемых чердаков берут 1.

Очень точный расчет

Выше мы привели в пример очень простой расчет количества батарей отопления на площадь. Он не учитывает многие факторы, такие как качество теплоизоляции стен, вид остекления, минимальная наружная температура и многие другие. Пользуясь упрощенными вычислениями, мы можем наделать ошибок, в результате чего некоторые комнаты получатся холодными, а некоторые – слишком жаркими. Температура поддается коррекции с помощью запорных кранов, но лучше всего предусмотреть все заранее – хотя бы ради экономии материалов.

Если во время строительства своего дома вы уделили достойное внимание его утеплению, то в дальнейшем вы хорошо сэкономите на отоплении. Как производится точный расчет количества радиаторов отопления в частном доме? Будем учитывать понижающие и повышающие коэффициенты

Для начала затронем остекление. Если в доме установлены одинарные окна, используем коэффициент 1,27. Для двойных стеклопакетов коэффициент не применяется (на самом деле он составляет 1,0). Если в доме стоят тройные стеклопакеты, применяем понижающий коэффициент 0,85

Как производится точный расчет количества радиаторов отопления в частном доме? Будем учитывать понижающие и повышающие коэффициенты. Для начала затронем остекление. Если в доме установлены одинарные окна, используем коэффициент 1,27. Для двойных стеклопакетов коэффициент не применяется (на самом деле он составляет 1,0). Если в доме стоят тройные стеклопакеты, применяем понижающий коэффициент 0,85.

Стены в доме выложены в два кирпича или в их конструкции предусмотрен утеплитель? Тогда применяем коэффициент 1,0. Если обеспечить дополнительную теплоизоляцию, можно смело использовать понижающий коэффициент 0,85 – расходы на обогрев уменьшатся. Если теплоизоляции нет, применяем повышающий коэффициент 1,27.

Обратите внимание, что обогрев домовладения с одинарными окнами и плохой теплоизоляцией приводит к большим тепловым (и денежным) потерям.

Выполняя расчет количества батарей отопления на площадь, необходимо учитывать соотношение площади полов и окон. В идеале это соотношение составляет 30% – в этом случае применяем коэффициент 1,0. Если вы любите большие окна, а соотношение составит 40%, следует применить коэффициент 1,1, а при соотношении 50% нужно умножить мощность на коэффициент 1,2. Если соотношение составит 10% или 20%, применяем понижающие коэффициенты 0,8 или 0,9.

Высота потолков – не менее важный параметр. Применяем здесь следующие коэффициенты:

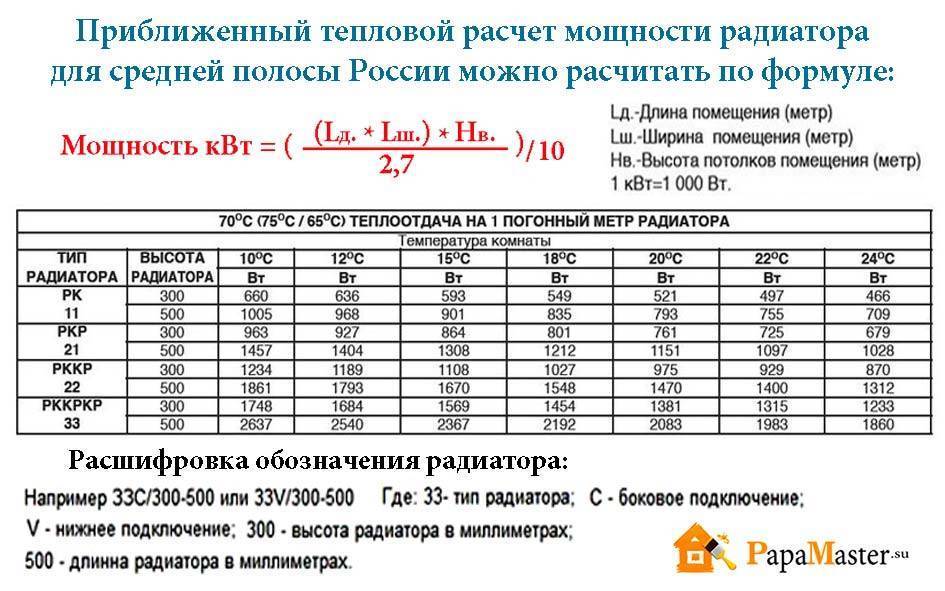

Таблица расчета количества секций в зависимости от площади помещения и высоты потолков.

• до 2,7 м – 1,0;
• от 2,7 до 3,5 м – 1,1;
• от 3,5 до 4,5 м – 1,2.

За потолком находится чердак или еще одна жилая комната? И здесь мы применяем дополнительные коэффициенты. Если наверху отапливаемый чердак (или с утеплением), умножаем мощность на 0,9, а если жилое помещение – на 0,8. За потолком обычный неотапливаемый чердак? Применяем коэффициент 1,0 (или просто не берем его в расчет).

После потолков примемся за стены – вот коэффициенты:

• одна наружная стена – 1,1;
• две наружные стены (угловая комната) – 1,2;
• три наружные стены (последняя комната в вытянутом доме, хате) – 1,3;
• четыре наружные стены (однокомнатный домик, хозпостройка) – 1,4.

Также в расчет берется средняя температура воздуха в самый холодный зимний период (тот самый региональный коэффициент):

• холода до –35 °C – 1,5 (очень большой запас, позволяющий не замерзнуть);
• морозы до –25 °C – 1,3 (подходит для Сибири);
• температура до –20 °C – 1,1 (средняя полоса России);
• температура до –15 °C – 0,9;
• температура до –10 °C – 0,7.

Последние два коэффициента используются в жарких южных регионах. Но даже тут принято оставлять солидный запас на случай холодов или специально для теплолюбивых людей.

Получив итоговую тепловую мощность, необходимую для обогрева выбранного помещения, следует разделить ее на теплоотдачу одной секции. В результате мы получим требуемое количество секций и сможем отправиться в магазин

Обратите внимание, что данные расчеты предусматривают базовую мощность обогрева в размере 100 Вт на 1 кв. м

Расчёт числа секций ↑

Точный расчет биметаллических радиаторов считается довольно-таки сложным. Известные формулы для расчетов должны содержать много переменных. В обязательном порядке учитывают и высоту потолка, и теплоизоляционные качества пластиковых или деревянных окон. Ведь не секрет, что только через окна может уходить до 70% тепла!

Число секций обозначается символом S (штук). Именно этот параметр нам и необходим. Определяется он по формуле: S = (V • Q пом) / Q ном , где V – обозначает объём заданного помещения;

Q пом – количество тепловой энергии, зависящее от конкретных параметров помещения;

Q ном – номинальный тепловой поток батареи.

Результат, вами полученный, округлите до целых значений (в сторону увеличения). Так, если вышло значение S = 9.3, округлите его ровно до 10.0.

Остается теперь разрешить вопрос с количеством радиаторов в помещении. Надо ли вам прибор из одной 10-секционной батареи или же будет лучше поставить или две 5-секционных?

Тут зависит от площади помещения. В комнате больше 25 кв. с оптимальнее использовать несколько радиаторов. Дело в том, что это благоприятнее для циркуляции воздуха. К тому же обогрев помещения будет более равномерным.

Если вы выбрали стальной штампованный радиатор, то надо учитывать его размеры и, конечно, номинальный тепловой поток (цифры должны быть указаны в каталоге).

Следует понимать, что приведенный нами метод расчета радиаторов является достаточно упрощенным. В нем использованы усредненные цифры и коэффициенты. Применяют такие расчеты в стандартных ситуациях, когда радиаторы устанавливаются в типовую квартиру либо индивидуальный дом с центральным теплоснабжением, где соблюдается ряд условий. В числе их высота потолка (не более 3 м); а температура жидкости в батарее (теплоносителя) в системе не должна быть больше 70 град. С.

Рекомендации по расчету до начала работы

Чтобы самостоятельно рассчитать нужное количество секций отопительной батареи, вы обязательно должны узнать следующие параметры:

габариты комнаты, для которой выполняется расчет; Как произвести замер помещения мощность всей батареи либо же каждой ее секции. Эта информация приводится в технической документации, прилагаемой производителем отопительного агрегата. Расчет секций для радиаторов CONDOR

Показатели теплоотдачи, форма батареи и материал ее изготовления – эти показатели в расчетах не учитываем.

1

Необходимость точных расчетов – какие факторы учитываются?

Приборы теплоснабжения имеют различную производительность, которая находится в зависимости от материала радиаторов и их площади. Неточности вычисления требуемой мощности приводят к нежелательным последствиям, независимо от того, в какую сторону сделана ошибка. Нехватка секций приведет к отсутствию положенного тепла, а за лишние придется платить – за сами изделия, монтаж и перерасход энергоносителей.

Для расчетов сначала определяют, какие батареи будут установлены, и учитывают схему подключения. Другие важные параметры – габариты каждой отапливаемой комнаты, теплоотдача отдельной секции или радиатора в зависимости от конструкции, сколько ребер имеется в модели.

Рекомендуем

Подключение радиаторов отопления в квартире – однотрубная и двухтрубная схемыУстановка радиаторов отопления – типы подключения в квартире, частном домеПодключение радиаторов отопления в квартире – однотрубная и двухтрубная схемы

1.1

Особенности отопительных радиаторов

Перед покупкой учитывают следующие разновидности:

1. Для панельных стальных радиаторов характерен прогрев быстрее секционных, подключение выполняют сбоку или снизу. Они не разборные, увеличить количество ребер невозможно, страдают от коррозии.2. Колончатые батареи – состоят из двух коллекторов, связанных вместе трубчатыми колонками. Материал для изготовления — сталь или алюминий.3. Секционные. Состоят из полых элементов, которые соединяются в батарею. Количество деталей ограничивается только массой и возможностью размещения отопительного прибора.

Для изготовления используют чугун, сталь, алюминий или два разнородных металла (биметаллические). Каждый из материалов имеет преимущества и недостатки:

1. Чугунные радиаторы отличаются долговечностью, стойкостью к коррозии, значительной теплоотдачей. Несовершенство – в большом весе и неприглядном внешнем виде. Современные производители наладили выпуск эстетичных батарей.2. Алюминиевые приборы по многим показателям лучше чугунных: выше тепловая мощность, малый вес. Существенный недостаток – подверженность коррозии. Чтобы его устранить, применяют технологию анодирования.3. Для изготовления биметаллических радиаторов используется алюминий и сталь. Распространение ограничивается высокой стоимостью изделий.

При выборе батарей обращают внимание на критерии прочности, антикоррозионной устойчивости, мощности

Биметаллические радиаторы по всем показателям лучшие, но самые дорогие

Паспорт содержит сведения о рабочем и испытательном давлении. Чтобы подать тепло на девятый этаж, необходим показатель в 6 атмосфер, на 22 — уже 15. Не каждый агрегат способен выдержать такой напор. Ориентируются на рабочее давление, оставляя запас прочности:

алюминиевые радиаторы подходят для частных домов – они не способны выдерживать высокое давление;чугунные батареи размещают не выше девятого этажа;значительным запасом прочности обладают биметаллические радиаторы.

В документах указывается мощность батареи или одной секции. Для расчета необходимой теплоотдачи нагревательного прибора исходят из того, что на квадратный метр жилья требуется 80-120 Ватт. Конкретная величина зависит от высоты и теплоизоляции стен.

1.2

Типы систем теплоснабжения

Отопление многоэтажного дома выполняется преимущественно по однотрубной схеме. Недостаток – в существенной разнице температур жидкости на входной и выходной магистрали. Также хуже прогреваются батареи, которые находятся дальше от подачи горячей воды.

Равномерное распределение тепловой энергии по всем радиаторам обеспечивает двухтрубная схема. В ней применяется одна магистраль для подачи горячей воды, вторая – оттока охлажденной. Используется, в основном, для частных домов.

Свою роль в эффективности теплоотдачи играет также способ подключения батарей. Подсоединение приборов по диагональному методу (горячая вода подается сверху, охлажденная уходит снизу) – самое эффективное. Другие варианты снижают теплоотдачу от нескольких процентов до 20–22.

Помещения со стандартной высотой потолков

Расчет числа секций радиаторов отопления для типового дома ведется исходя из площади комнат. Площадь комнаты в доме типовой застройки вычисляют, умножив длину комнаты на ее ширину. Для обогрева 1 квадратного метра требуется 100 Вт мощности отопительного прибора, и чтобы вычислить общую мощность, необходимо умножить полученную площадь на 100 Вт. Полученное значение означает общую мощность отопительного прибора. В документации на радиатор обычно указана тепловая мощность одной секции. Чтобы определить количество секций, нужно разделить общую мощность на это значение и округлить результат в большую сторону.

Комната с шириной 3,5 метра и длиной 4 метра, с обычной высотой потолков. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций.

1. Определяем площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м 2 .
2. Находим общую мощность отопительных приборов 14·100 = 1400 Вт.
3. Находим количество секций: 1400/160 = 8,75. Округляем в сторону большего значения и получаем 9 секций.

Также можно воспользоваться таблицей:

Таблица для расчета количества радиаторов на М2

Для комнат, расположенных с торца здания, расчетное количество радиаторов необходимо увеличить на 20%..

Помещения с высотой потолков более 3 метров

Расчет количества секций отопительных приборов для комнат с высотой потолков более трех метров ведется от объема помещения. Объем – это площадь, умноженная на высоту потолков. Для обогрева 1 кубического метра помещения требуется 40 Вт тепловой мощности отопительного прибора, и общую его мощность вычисляют, умножая объем комнаты на 40 Вт. Для определения количества секций это значение необходимо разделить на мощность одной секции по паспорту.

Комната с шириной 3,5 метра и длиной 4 метра, с высотой потолков 3,5 м. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций радиаторов отопления.

1. Находим площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м 2 .
2. Находим объем комнаты, умножив площадь на высоту потолков: 14·3,5 = 49 м 3 .
3. Находим общую мощность радиатора отопления: 49·40 = 1960 Вт.
4. Находим количество секций: 1960/160 = 12,25. Округляем в большую сторону и получаем 13 секций.

Также можно воспользоваться таблицей:

Как и в предыдущем случае, для угловой комнаты этот показатель нужно умножить на 1,2. Также необходимо увеличить количество секций в случае, если помещение имеет один из следующих факторов:

• Находится в панельном или плохо утепленном доме;
• Находится на первом или последнем этаже;
• Имеет больше одного окна;
• Расположена рядом с неотапливаемыми помещениями.

В этом случае полученное значение необходимо умножить на коэффициент 1,1 за каждый из факторов.

Угловая комната с шириной 3,5 метра и длиной 4 метра, с высотой потолков 3,5 м. Расположена в панельном доме, на первом этаже, имеет два окна. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций радиаторов отопления.

1. Находим площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м 2 .
2. Находим объем комнаты, умножив площадь на высоту потолков: 14·3,5 = 49 м 3 .
3. Находим общую мощность радиатора отопления: 49·40 = 1960 Вт.
4. Находим количество секций: 1960/160 = 12,25. Округляем в большую сторону и получаем 13 секций.
5. Умножаем полученное количество на коэффициенты:

Угловая комната – коэффициент 1,2;

Панельный дом – коэффициент 1,1;

Два окна – коэффициент 1,1;

Первый этаж – коэффициент 1,1.

Таким образом, получаем: 13·1,2·1,1·1,1·1,1 = 20,76 секций. Округляем их до большего целого числа – 21 секция радиаторов отопления.

При расчетах следует иметь в виду, что различные типы радиаторов отопления имеют разную тепловую мощность. При выборе количества секций радиатора отопления необходимо использовать именно те значения, которые соответствуют выбранному типу батарей .

Для того чтобы теплоотдача от радиаторов была максимальной, необходимо устанавливать их в соответствии с рекомендациями производителя, соблюдая все оговоренные в паспорте расстояния. Это способствует лучшему распределению конвективных потоков и уменьшает потери тепла.
