Как рассчитать стропильную систему крыши

Расчет стропил

Перед тем, как непосредственно начать расчет стропил, следует выяснить, какие нагрузки будут оказывать влияние на кровлю дома.

То есть на стропильные ноги.

Нагрузки, действующие на каркас кровли, принято разделять на постоянные и переменные.

Постоянные – это те нагрузки, которые действуют постоянно, независимо от времени суток, времени года и пр.

Это вес всего кровельного пирога, вес дополнительного оборудования, которое может быть установлено на кровле (ограждение, снегозадержатели, аэраторы, антенны и пр.).

Например, снег.

Когда снег ложится на кровлю — это очень приличный вес.

Но весной снег тает и нагрузка исчезает.

В любом случае ее следует учитывать.

То же самое с ветром.

Он не всегда есть, но когда дует сильный ветер, на каркас крыши действует довольно большое ветровое усилие.

Рассчитать параметры стропильной системы непросто.

И человеку неискушенному это вряд ли удастся.

Хотя попробовать стоит.

Просто при расчете нужно не забыть большое количество разных факторов, влияющих на кровлю.

Хотя бы вес самой стропильной системы со всеми элементами и крепежом.

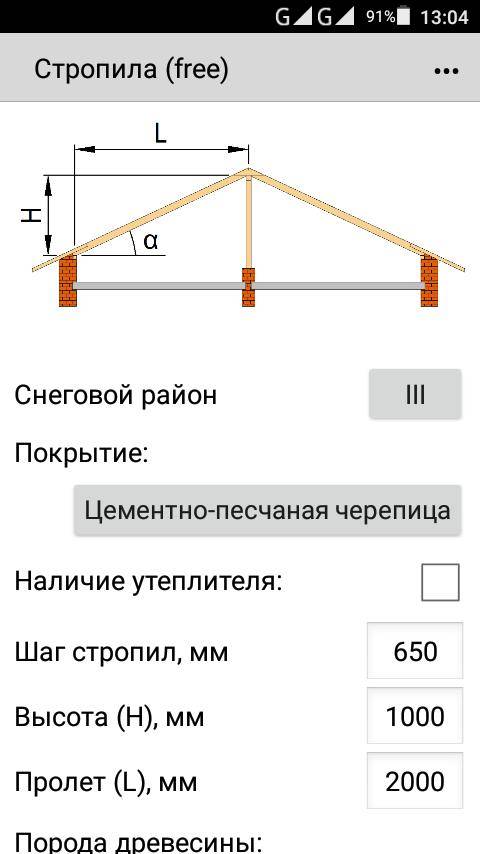

Поэтому профессионалы пользуются для расчета стропил специальными компьютерными программами и калькуляторами.

Как узнать нагрузку на стропильные ноги?

Сбор нагрузок следует начинать с определения веса кровельного пирога.

Если вы знаете, какие материалы будут использованы и площадь скатов, то посчитать все несложно.

Принято высчитывать, сколько весит 1 квадратный метр кровли.

И затем умножать на количество квадратов.

Давайте для примера рассчитаем вес кровельного пирога.

Кровельным материалом является ондулин:

1. Ондулин. Квадратный метр ондулина имеет вес 3 кг.
2. Гидроизоляция. Если используется полимерно – битумная изоляция, то она весит 5 кг/метр квадратный.
3. Утеплитель. Вес одного квадрата базальтовой ваты составляет 10 кг.
4. Обрешетка. Доски 2.5 см толщиной. Вес квадратного метра 15 кг.

Все веса суммируем: 3+5+10+15= 33 кг.

Затем следует полученное в результате вычислений значение умножить на коэффициент 1,1.

Это поправочный коэффициент.

Получается 34,1 кг.

Столько весит 1 кв. метр нашего кровельного пирога.

И если общая площадь нашей крыши равняется 100 квадратов, то весить она будет 341 кг.

Расчет снеговой нагрузки

Существует карта снеговых нагрузок.

На ней указана масса снежного покрова в каждом регионе.

Снеговую нагрузку рассчитываем по такой формуле: S = Sg х µ.

S – это снеговая нагрузка.

Sg – это масса снежного покрова.

µ — поправочный коэффициент.

И зависит этот коэффициент от того, какой у вашей кровли угол наклона скатов.

Чем этот угол больше, тем меньше значение этого коэффициента.

При углах наклона больше 60 градусов его вовсе не используют.

Так как снег на кровле не собирается.

Рассчитываем нагрузку от ветра

Как вся страна разбита на районы по массе снега, так же она разбита и по силе ветров.

И также существует специальная карта, на которой в каждом районе указывается сила ветра.

Для расчета нагрузок от ветра используют формулу:

W=Wo х k.

Wo – показатель, взятый по карте.

k – это коэффициент поправки, зависящий от типа местности, где располагается здание, и его высоты.

Какие параметры обязательно необходимо рассчитать

Неопытные в строительном деле, могут предположить, что программа для расчета крыши дома предназначена исключительно для того чтобы увидеть, какой будет конструкция по завершению работ. На самом же деле это далеко не так.

Редактирование кровли дома в программе Аркон

Такие утилиты позволяют точно определить все важнейшие для прочности и долговечности конструкции, параметры. Программы помогут определить:

• длину балок, из которых будет создана основа кровли;
• количество требуемых стропил для стойкости конструкции;
• также, программы, которые помогают сконструировать крыши онлайн, качественно и полноценно, рассчитают необходимую прочность основы, чтобы была выдержана нагрузка от кровельного материала;
• программа для проектирования крыш домов, помогут определить, какое количество изоляционного материала, сохраняющего тепло и защищающего от шума, необходимо приобрести;
• еще специализированные программы рассчитают объем сырья, необходимого для завершающего этапа установления крыши;
• и один из важных факторов, который поможет определить программа – это стоимость необходимого сырья.

  Посчитать ее можно, отталкиваясь от расчетов материалов, которые выполнила утилита по проектированию крыши здания.

Все эти моменты важны и каждый из них, обязательно должен быть определен на этапе планирования строительства или реконструкции кровли дома.

Как рассчитать вес кровельного пирога?

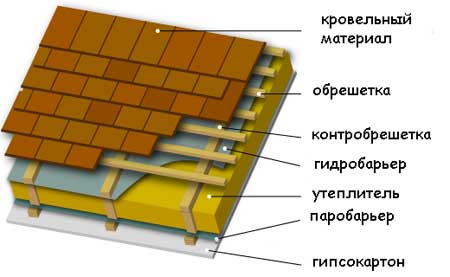

Схема кровельного пирога

Прежде всего, нужно подсчитать, сколько будет весить сама кровля дома.

Это необходимый расчет – стропила должны выдерживать эту постоянную нагрузку в течение длительного времени.

Произвести расчет несложно, нужно подсчитать массу одного метра квадратного каждого из слоев «пирога» кровли. Затем вес каждого слоя суммируется, а полученный результат умножается на поправочный коэффициент 1,1.

Пример расчета. Возьмем для примера кровлю, покрытую ондулином. Крыша состоит из следующих слоев:

• Обрешетка крыши, собранная из дощечек толщиной 2,5 см. Вес метра квадратного этого слоя составляет 15 кг.
• Утеплитель (вата минеральная) толщиной10 см, вес квадратного метра утеплителя10 кг.
• Гидроизоляция – полимерно-битумный материал. Вес гидроизоляционного слоя –5 кг.
• Ондулин. Вес квадратного метра этого кровельного материала составляет3 кг.

Складываем полученные значения – 15+10+5+3 =33 кг.

Умножаем на поправочный коэффициент 33×1.1=34,1 кг. Это значение является весом пирога кровли.

В большинстве случаев, при строительстве жилых домов, нагрузка не достигает значения50 кгна метр квадратный.

Таким образом, нагрузка от веса кровельного «пирога» составляет 50×1,1 = 55 кг/кв. метр

Как снег влияет на кровлю ↑

Понятно, что выпавший на поверхность кровли снег имеет массу, что создает давление на всю систему. Однако создаваемая нагрузка неравномерна и постоянно изменяется.

В течение холодного времени года снежный покров возрастает. Но главная опасность в чередовании оттепелей и заморозков, в результате которых возрастает масса даже одного слоя.

• Снежный покров не является статичным, он находится в постоянном движении: сползает со скатов, сдувается ветром. Следствием этого на различных участках крыши давление распределяется неравномерно. В особенности этот фактор проявляется на кровлях с нестандартными конфигурациями (так называемые ломаные типы).
• Так как снег сползает по скату, его большая масса скопляется на свесах, что также не влияет благотворно на кровельную конструкцию.
• Снеговой покров создает воздействия не только на сам кровельный настил и стропильную систему, но и на водостоки, результатом чего часто является обрушение последних.

Чтобы устранить или снизить неблагоприятное влияние снеговой нагрузки на крыши, разработана целая концепция решения проблемы. Она включает в себя очистку поверхности на уже имеющихся накрытиях, изменение конструкций, или расчет, и закладку определенных свойств еще на этапе проекта возводящегося дома.

Нагрузка от кровли

На силовую конструкцию крыши существенное влияние оказывает ее собственный вес. И в данном пункте подробно рассмотрено влияние на нагрузку от кровли таких постоянных составляющих, как кровельный материал, теплоизоляционный слой и внутренняя отделка.

Для покрытия скатных крыш могут применяться следующие материалы:

• Металлочерепица.
• Керамическая черепица.
• Цементно-песчаная черепица.
• Мягкая битумная черепица.
• Оцинкованная сталь с фальцами.
• Волнистые асбестоцементные листы (шифер).
• Волнистые битумные листы (ондулин).
• Гонт (дранка).

У каждого вида кровельного материала свой вес из расчета на квадратный метр. С учетом веса и конструкционных особенностей материала подбирается оптимальный и допустимый угол наклона крыши.

Чем плотнее материал и герметичнее способ его укладки, тем меньше может быть уклон крыши и наоборот — чем мельче размеры (например черепица), тем круче должна быть крыша. Также существует зависимость, в которой с увеличением веса кровли увеличивается и угол наклона стропильной системы.

Рассмотрим рекомендуемые уклоны скатных крыш в зависимости от массы кровельного материала:

Кровельный материал	Уклон крыши	Масса 1 м²⁄кг
Асбестоцементный волнистый шифер толщиной до 5 мм	от 1 : 10 до 1 : 2	10 — 11
Асбестоцементный волнистый шифер толщиной свыше 5 мм	от 1 : 5 до 1 : 1	11 — 13
Волнистые битумные листы (ондулин)	от 1 : 10 и более	4
Мягкая битумная черепица	от 1 : 10 и более	8 — 15
Оцинкованная сталь с одинарными фальцами	от 1 : 4 и более	3 — 6,5
Оцинкованная сталь с двойными фальцами	от 1 : 5 и более	3 — 6,5
Керамическая черепица	от 1 : 5 до 1 : 0,5	50 — 60
Цементная черепица	от 1 : 5 до 1 : 0,5	45 — 70
Металлочерепица	от 1 : 5 и более	3,6 — 5,5

Угол ската крыши может выражаться как в градусах, так и в процентах и дробью (отношение высоты крыши к пролету). Измерить угол ската смонтированной крыши можно при помощи специального инструмента (уклономер, транспортир, строительные уровни с поворотными линейками, лазерные измерители). Когда же речь идет о создании новой кровли, то для определения и задания нужного уклона удобно пользоваться дробным отношением высоты конька к длине пролета.

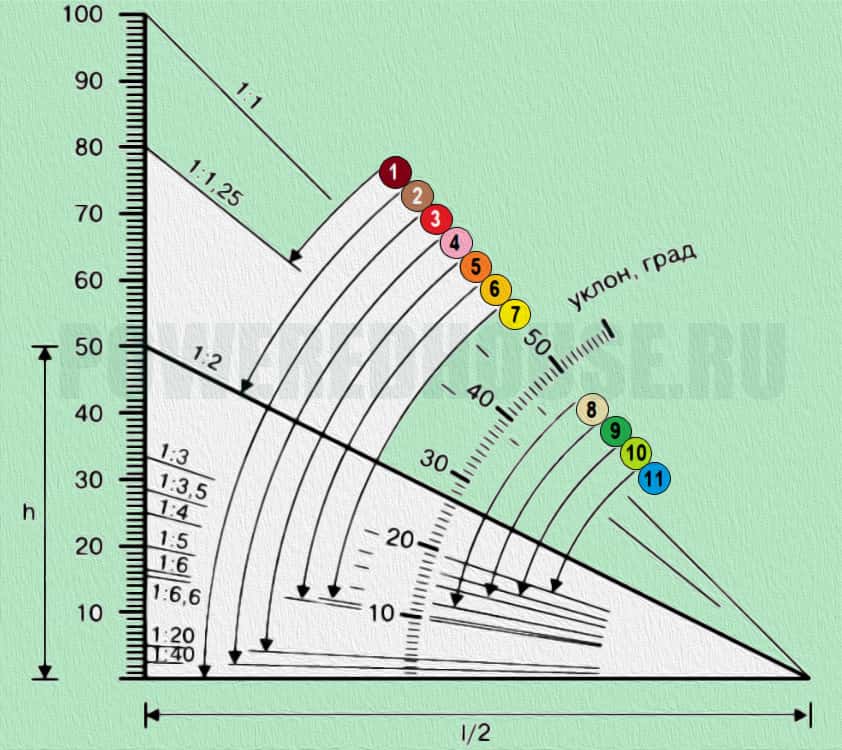

Следующая схема с указанием кровельных материалов наглядно показывает уклон крыши как в градусах, так и в отношении высоты к пролету:

1) Стружка, гонт, щепа.
2) Черепица, асбестоцементные и битумные плитки, сланцевые плитки.
3) Рулонные материалы четырехслойных кровель с защитным слоем гравия, втопленного в горячую мастику, а также лотки ендов таких же кровель.
4) Рулонные материалы трехслойных кровель с защитным слоем гравия, втопленного в горячую мастику.
5) Рулонные материалы трехслойных кровель без защитного слоя.
6) Рулонные материалы для двухслойных кровель, наклеиваемые на горячих и холодных мастиках, металлочерепица.
7) Волнистые асбестоцементные листы унифицированного профиля.
8) Черепица.
9) Асбестоцементные листы усиленного профиля.
10) Листовая сталь.
11) Асбестоцементные листы обыкновенного профиля.
h — высота конька.
l ⁄ 2 — расстояние по горизонтали (проекция) от конька до карнизного свеса.

Если помещения под крышей планируется делать жилыми, то в состав кровельного пирога добавляется слой утеплителя. И нагрузка от утеплителя рассчитываются исходя из его толщины и удельного веса.

Таблица удельного веса разных видов утеплителя:

Вид утеплителя	Показатели удельного веса (плотности), кг ⁄ м³
минимальный	максимальный
Минеральная вата	50	200
Пенопласт	100	150
Экструдированный пенополистирол	28	60
Пеноизол	10	10
Вспененный полиэтилен	24	60
Пеностекло	100	400

Нагрузку оказывает и отделка внутренней части мансардной крыши. В зависимости от применяемого материала (гипсокартон, фанера, вагонка) меняется и вес обшивки, воздействующей на стропильную систему.

Для расчета нагрузки от обшивки внутренней части кровельного пирога необходимо объемный вес используемого материала умножить на его толщину. В качестве примера рассмотрим обшивку крыши изнутри влагостойкими гипсокартонными листами толщиной 12,5 мм (0,0125 м). Объемный вес гипсокартона 850 кг ⁄ м³ умножаем на 0,0125 м и получаем значение 10,6 кг ⁄ м².

Как вычислить длину стропил двускатной крыши

Жёсткость конструкции стропильной системы является обязательным требованием, и её обеспечение исключает прогиб при воздействии нагрузок. Стропила прогибаются в случае допущенных ошибок в расчётах конструкции и величины шага, с которым устанавливается стропильный брус. В случае, когда данный дефект выявлен после окончания работ, необходимо укрепить конструкцию с помощью подкосов, тем самым вы увеличите её жёсткость. При длине стропильного бруса более 4,5 м применение подкосов является обязательным, так как прогиб будет образовываться в любом случае под воздействием собственного веса бруса

Данный фактор обязательно принимается во внимание при выполнении расчётов

Длина стропил зависит от месторасположения их в системе

Определение расстояния между стропилами

Стандартный шаг, с которым выполняется установка стропил в жилом доме, составляет порядка 600–1000 миллиметров. На его величину влияет:

• расчётная нагрузка;
• сечение бруса;
• характеристика кровли;
• угол наклона крыши;
• ширина материала утеплителя.

Не рекомендуется искусственно уменьшать или увеличивать шаг стропил

Определение необходимого числа стропил происходит с учётом шага, с которым они будут устанавливаться. Для этого:

1. Выбирается оптимальный шаг установки.
2. Длина стены делится на выбранный шаг и к полученному значению прибавляется единица.
3. Полученное число округляется до целого.
4. Повторно делится длина стены на полученное число, тем самым определяется нужный шаг монтажа стропил.

Площадь стропильной системы

При вычислении площади двускатной крыши требуется учитывать такие факторы:

1. Суммарную площадь, которая состоит из площади двух скатов. Исходя из этого определяют площадь одного ската и полученное значение умножают на число 2.
2. В случае, когда размеры скатов различаются между собой, площадь каждого ската находится индивидуально. Суммарная площадь вычисляется сложением полученных значений для каждого ската.
3. В случае, когда один из углов ската больше или меньше 90о, для того чтобы определить площадь ската, его «разбивают» на простые фигуры и вычисляют их площадь по отдельности, а затем складывают полученные результаты.
4. При вычислении площади не учитывается площадь дымоходных труб, окон и вентиляционных каналов.
5. Учитывается площадь фронтонных и карнизных свесов, парапетов и брандмауэрных стен.

Расчёт стропильной системы зависит от типа крыши

Например, дом имеет длину 9 м и ширину 7 м, стропильный брус имеет длину 4 м, свес карниза — 0,4 м, свес фронтона — 0,6 м.

Значение площади ската находится по формуле S = (L_дд+2×L_фс) × (L_c+L_кс), где:

• L_дд – длина стены;
• L_фс – длина свеса фронтона;
• L_c – длина стропильного бруса;
• L_кс – длина свеса карниза.

Получается, что площадь ската равна S = (9+2×0,6) × (4+0,4) = 10,2 × 4,4 = 44,9 м2.

Суммарная площадь крыши составляет S = 2 × 44,9 = 89,8 м2.

Размер двускатной кровли рассчитывают с целью определения требуемого количества кровельного материала. С увеличением угла наклона крыши увеличивается и расход материала. Запас должен составлять порядка 10–15%. Он обусловлен укладкой внахлёст. Для определения точного количества материала с учётом наклона скатов лучше всего использовать справочники.

Выбор сечения стропил и их материала

Для Подмосковья, учитывая уже собранную нагрузку, применимы деревянные стропила. Они могут быть выполнены в виде бруса или оцилиндрованного бревна, сечение четко коррелирует с шагом стропил и длиной стропильной ноги.

Как видно из таблицы, даже при небольшой длине ската (до 3 м) и малом расстоянии между стропилами необходимо сечение не менее 80х100 мм. Собственный вес такого бруса (или бревна диаметром 100 мм) составит около 8 кг. Необходимо проверить, насколько собственный вес стропил увеличит общий вес кровельного пирога (а соответственно, нагрузку на стропила).

Пример расчета 1 (Подмосковье)

Для этого примем длину стены 6 м, длину ската 3 м и предварительно выберем шаг 1 м. Требуется 7 штук стропил весом 56 кг, общая площадь крыши составляет 18 кв.м. Итого для Подмосковья (берем нагрузку по максимуму)

18х312+7х8=5 672 кг (на всю крышу). Вспоминая формулы сопромата, применяем стандартный метод вычисления несущей способности балки (в данном случае стропила).

Допустимый момент сопротивления бруса с сечением bxh=8х10 (высота на ширину)

W = bh2/6=133 см.куб.

Балка с таким моментом может выдержать прогиб (R в формуле – модуль упругости древесины, для сосны второго сорта, которая обычно идет на конструкции, R=150 кгс/см.кв.)

M = WR=133х150=20 615 кг*см = 206 кг*м

С учетом длины пролета 3 м распределенная нагрузка на погонный метр балки

Q=8M/l2=8х206/32=183 кг/м.

Если шаг балок принят 1 м, то максимальная распределенная нагрузка на квадратный метр составляет, как уже было рассчитано выше, по максимуму 312 кг, что почти вдвое выше допустимого. Следовательно, данный шаг и/или сечение стропил не подходят.

Проводим повторную проверку, выбирая шаг стропил 600 мм. В этом случае максимальная допустимая нагрузка на погонный метр стропила будет

Q=183/0,6=305 кг/м.

Это уже гораздо ближе к требуемой нагрузке.

Но более рационально не уменьшать шаг стропил двускатной крыши, а увеличить сечение бруса.

Если мы примем следующее по порядку сечение из предложенной выше таблицы (8х13 см), получим

W = bh2/6=225 см.куб.

M = WR=225х150=33 800 кг*см = 338 кг*м

Q=8M/l2=8х338/32=300 кг/м.

Уменьшая шаг стропил до 0,9 м, получаем допустимую распределенную нагрузку 300/0,9=33 кг/м, что вполне достаточно для заданных условий.

Пример расчета 2 (Петропавловск-Камчатский)

При тех же начальных условиях – длина стены 6 м, скат трехметровый, шаг 1 м – нагрузка на крышу составляет по максимуму 592 кг без учета веса стропил. Из приведенного выше примера расчета понятно, что для такой нагрузки надо либо серьезно увеличивать сечение балки, либо сокращать шаг. Оба варианта не рациональны, поскольку за счет веса балок увеличат нагрузку на несущие конструкции здания на 12…25%, что нежелательно.

Но можно заменить материал, приняв металлические стропила.

В этом случае обрешетка будет не сплошной (как предложено в примере сбора нагрузки), а разреженной, и также металлической. Соответственно, вес конструкции уменьшиться как минимум на 15…30 кг/кв.м., а несущая способность возрастет.

Посчитать несущую способность двутавра или швеллера сложнее, чем бруса с прямоугольным сечением, для этого необходимо использовать специальные формулы.

Для примера приведена форма расчета двутавровой балки в расчетной программе.

Используем формулы расчета из примера 1, заменив рассчитываемый момент сопротивления уже известным моментом для стальной балки. Имеем в виду, что модуль упругости стали (как на сжатие, так и на растяжение) составляет 21 000 кгс/см.куб.

Для двутавра №10

W = 39,7 см.куб.

M = WR=39,7х21 000 =833 700 кг*см = 8337 кг*м

Q=8M/l2=8х8337/32=7410 кг/м.

Полученное значение намного превышает величину предельной нагрузки на крышу. Соответственно, пролет здесь можно спокойно увеличивать до 2м – это не приведет к разрушению конструкции.

Вид кровельного покрытия и его вес

В зависимости от того, какой планируется использовать материал для кровли, изменяются и нагрузка на стропильные системы. Практически все виды покрытий имеют фиксированный вес, благодаря чему производить расчет довольно легко. Рассмотрим значение веса основных разновидностей кровельных покрытий, которые предоставляют производители при изготовлении.

Название кровельного материала	Удельный вес в кг на 1 кв.м крыши
Металлочерепица	4-5
Профнастил	4-5
Ондулин	4-6
Битумная черепица	8-12
Шифер	10-15
Керамическая черепица	35-50
Цементно-песчаная черепица	40-50

Что касается массы чернового настила, стропильной системы и обрешетки, то данные значения принято считать стандартными. В частности, черновая кровельная конструкция будет иметь вес 18-20 кг/кв.м, деревянная обрешетка – 8-10 кг/кв.м и стропила – 15-20 кг/кв.м. Суммируя все значения можно легко найти искомый параметр нагрузки на стропильную систему.

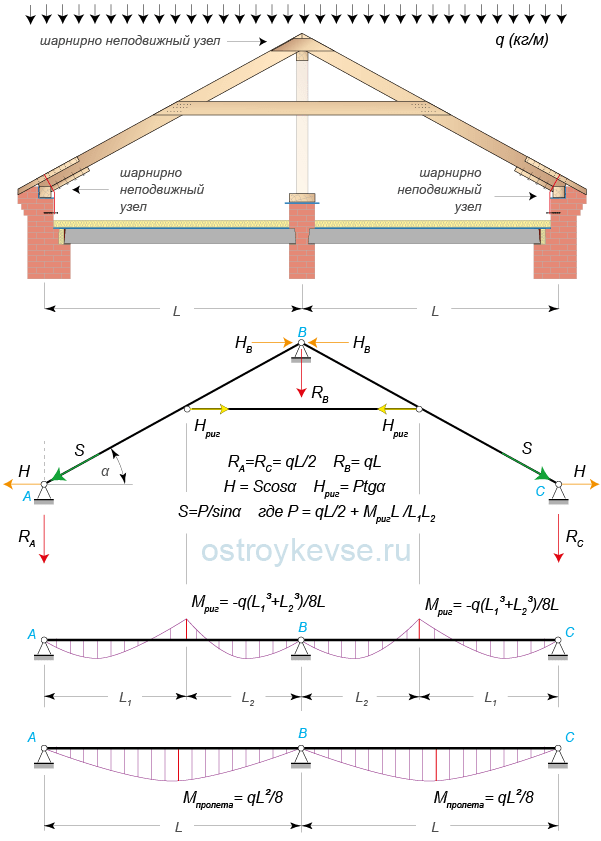

Общие принципы расчёта стропильной системы

Самыми важными несущими частями стропильной системы двухскатной кровли здания являются мауэрлат, ригель и стропила. Мауэрлат работает на сжатие, поэтому его сечение можно взять условно.

Ригель и стропильные ноги испытывают на себе изгибающий момент.

Расчёт таких конструкций производится по прочности и по жёсткости. Для небольших зданий можно выбрать их сечение приблизительно, но для серьёзных построек, в целях безопасности и экономии материала расчёт стропильной системы должен выполнить профессионал.

Нагрузка от собственного веса кровли

Чтобы выполнить расчёт необходимо знать нагрузку на 1 м.кв. кровли.

Для этого нужно сложить массы 1 м.кв. всех кровельных материалов:

1. подшивка (если она есть, чаще всего выполняется из гипсокартона);
2. стропильные ноги. Чтобы посчитать какой вес стропил приходится на квадратный метр кровли нужно найти массу погонного метра стропильной ноги и разделить это число на шаг стропил в метрах. Для расчёта можно принять приблизительное сечение стропила, площадь этого сечения необходимо умножить на плотность древесины;
3. утеплитель (если он есть). Плотность утеплителя должна быть указана производителем, её необходимо умножить на толщину;
4. обрешётка. Для обеспечения запаса в расчёт можно брать сплошную обрешётку. Например, 1 м.кв. обрешётки из доски толщиной 32 мм будет весить приблизительно 25 килограмм;
5. кровельный материал. Масса 1 м.кв. покрытия обычно указывается производителем.

Снеговая нагрузка

Снеговая нагрузка для каждой местности своя и равняется весу снегового покрова на горизонтальной плоскости.

На территории России она может принимать значения от 80 до 560 килограмм на метр квадратный. В интернете можно легко найти карту распределения снеговой нагрузки и выбрать нужное число исходя из района строительства.

Угол наклона кровли

Угол наклона кровли достаточно легко рассчитать, зная геометрию и имея под рукой инженерный калькулятор или стандартный калькулятор на персональном компьютере.

Если разделить высоту подъема кровли на расстояние от конька до карниза в плане, получается уклон кровли в долях или тангенс угла наклона. Для того чтобы вычислить угол, достаточно лишь найти арктангенс.

Если использование инженерного калькулятора вызывает затруднения, арктангенс можно найти с помощью калькулятора онлайн.

Расчёт шага стропил

Шаг стропил мансардной кровли следует выбирать из соображений удобства монтажа утеплителя. Маты обычно имеют ширину 60 сантиметров, поэтому шаг стропил стоит выбирать так, чтобы расстояние между ними в чистоте составляло 58 или 118 сантиметров. Два сантиметра позволят установить плиты утеплителя очень плотно, что позволит ему держаться между стропилами и улучшит теплоизоляцию.

Длина стропильной ноги

Длину ноги легко вычислить по формуле:L / cosα,
здесь L – это расстояние от конька крыши до внутренней поверхности наружной стены в плане, а cosα – это косинус угла наклона кровли. При жёстком креплении нужно прибавить величину врубки.

Сечение стропильной ноги

Сечение стропильной ноги нужно подбирать кратным размеру досок и бруса.

Пример простого расчёта сечения стропильной ноги:

1. находим нагрузку на 1 погонный метр стропила.q = (1.1*масса 1 м.кв. кровли*cosα + 1.4*нормативная снеговая нагрузка* cosα2)* шаг стропил;
2. находим W.W = q*1,25*полёт стропил/130;
3. решаем уравнение:W = b*h2/6.
   В этом уравнении b – ширина сечения стропильной ноги, а h–высота.

Для решения нужно задаться шириной и найти высоту, решив простое квадратное уравнение. Ширину можно назначать 5 см, 7.5 см, 10 см, 15 см. При небольших пролётах ширина 15 см нецелесообразна.

Для расчета стропильных систем существуют всевозможные таблицы, программы, онлайн калькуляторы.

Информация по назначению калькулятора

О нлайн калькулятор двускатной (двухскатной) крыши предназначен для расчета угла наклона стропил, количества обрешетки, нагрузки на кровлю, а так же количества необходимого материала для возведения данного типа кровли. В расчете учтены все популярные кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др. Д вускатная (двухскатная, щипцовая) – разновидность форм крыш с двумя наклонными скатами от конька до наружных стен. Данная форма является самой распространенной и самой практичной с точки зрения стоимости, эффективности и внешнего вида. Опирание стропил происходит друг на друга, а их пары соединяются обрешеткой. Стены с торцевой стороны такой крыши, имеют треугольную форму, и называются фронтонами (щипцами). Чаще всего под данным видом кровли устраивается чердачное помещение, освещаемое с помощью небольших фронтонных окон.

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Другое название двускатной разновидности крыши – щипцовая.

Она имеет две одинаковых наклонных поверхности. Конструкция каркаса крыши представлена стропильной системой.

При этом опирающиеся друг к дружке пары стропил объединяются обрешеткой. В торцах образуются треугольные стенки, или по-другому щипцы.

Двускатную крышу достаточно просто сделать своими руками.

При этом очень важным моментом для монтажа является правильный расчет необходимых параметров.

Расчет двускатной крыши можно произвести с помощью нашего онлайн калькулятора.

Распространенные виды кровли

В строительстве различают несколько видов покрытий, которые в свою очередь делят еще на подвиды. К самым распространенным поверхностям зданий относят плоскую (бывает эксплуатируемой и неэксплуатируемой) и чердачную (сюда входит целая группа кровель: односкатные, двускатные, вальмовые, многощипцовые, конические и другие). Без сомнения, когда речь идет о выборе вида крыши, актуальным становится дальнейшее определение поверхностного материала.

Среди популярнейших типов упоминают:

• керамическую черепицу;
• цементно-песчаную черепицу;
• битумную черепицу;
• металлочерепицу;
• шифер;
• профнастил, алюминиевый фальц и другие металлические кровли;
• битумный шифер;
• сланцевое покрытие;
• крыша, созданная на основе природных материалов.

Кровельные материалы

В состав стропильной системы входит множество строительных «запчастей», но главными в этом широком списке являются:

• скаты (наклонные плоскости),
• обрешетка,
• стропила,
• брус мауэрлат.

Кроме того, определенную роль в процессе укрытия и дальнейшего функционирования крова занимает фронтон, желоб, аэратор, труба для водоотвода и другие.

Стропильная система представляется в виде несущей системы, в основе которой наклонные стропильные ноги, вертикальные стойки, а также наклонные подкосы. В некоторых случаях возникает необходимость использования подстропильных балок, которыми «свяжут» стропильные ноги. Различают стропила висячие и наслонные. В первой группе отдельно выделяют фермы со шпалами.

Устройство кровли

Следующих слоем в конструкции мансардной крыши служит обрешетка, которая настилают поверх ног стропильной системы. Таким образом появляется некий фундамент для кровельного настила, а также существенно расширяется пространственная составляющая стрехи. Чаще всего данный элемент изготавливают либо из дерева, либо из металла.

Своей ниши ответственности придерживается и мауэрлат. Он выполняет функцию опора для стропил по краям, а укладывают его на наружную стену по периметру. Брус обычно является пиломатериалом (тобишь сделанный из древесины), но вполне разумно, если в случае наличия специального каркаса из металла будет применяться аналогичное содержимое для подготовки мауэрлата.

Расчет нагрузок на стропильную систему

Прежде, чем приступать к данному разделу расчетов, нужно рассмотреть всевозможные нагрузки на стропила. Стропильная система бывает разных видов, что так же влияет на нагрузку. Виды нагрузок:

1. Постоянный. Этот вид нагрузки ощутим стропилами постоянно, его оказывает конструкция кровли, материал, обрешетка, утеплительный материал, пленки и другие мелкие элементы системы. Средняя величина такого параметра равна 40-45 кг/м 2 .
2. Переменный. Этот вид нагрузки зависит от климата и зоны расположения строения, поскольку его составляют осадки в данном регионе.
3. Особый. Этот параметр актуален в том случае, если место расположения дома – это сейсмически активная зона. Но в большей части случаев хватает добавочной прочности.

Важно: лучше всего при расчете прочности сделать запас, для этого к полученной величине прибавляется 10%

Также стоит взять во внимание рекомендацию о том, что 1 м 2 не должен брать на себя вес, больше 50 кг

Очень важно учесть и нагрузку, оказываемую ветром. Показатели этой величины можно взять из СНиПа в разделе «Нагрузки и воздействия»

Чтобы рассчитать нагрузку, производимую снегом, нужно:

• Узнать параметр веса снега. Варьирует в основном такой показатель от 80 до 320 кг/м 2 .;
• Умножить на коэффициент, который необходим для учета ветрового давления и аэродинамических свойств. Данная величина указана в таблице СНиП и применяется индивидуально. Источник СНиП 2.01.07-85.
