Вытяжная вентиляции в частном доме
При обустройстве данной системы чистый воздух попадает в комнаты через окна, двери, специальные клапаны, а отработанный выводится при помощи вытяжных вентиляторов. Данные приборы устанавливаются в наиболее проблемных местах дома (на кухне, санузле), они бывают настенного и канального типа.
Вытяжная вентиляция
Плюсы данной установки:
- контроль объема выводимого воздуха;
- независимость от условий внешней среды;
- простота монтажа.
- отсутствие возможности контролировать количество воздуха, подаваемого в дом;
- затраты на покупку оборудования, электроэнергию;
- необходимость регулярного обслуживания.
Приточная вентиляция

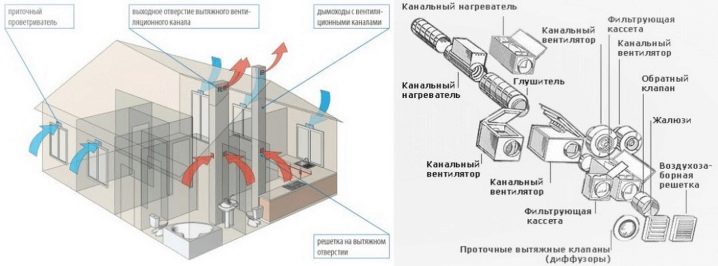

Вентилирование при помощи установок приточно-вытяжного типа
Как сделать вентиляцию в частном доме с металлопластиковыми окнами, отделанном современными теплоизоляционными материалами? Для этого необходима качественная система, позволяющая подавать свежий и выводить отработанный воздух в автоматическом режиме. Решат эту проблему приточно-вытяжные установки.
Они предусматривают организацию двух параллельных потоков:
- для вывода отработанного воздуха;
- для подачи свежего.

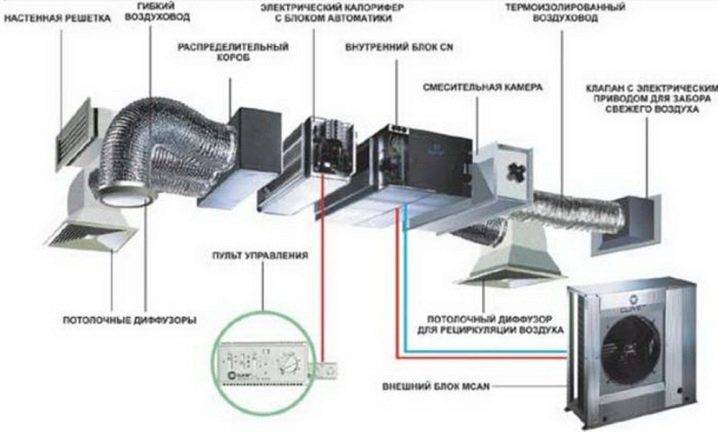

- воздуховоды — предназначаются для подачи и вывода воздушных масс. Они образуют две параллельных магистрали, состоящие из труб и фасонных изделий (тройников, поворотных элементов). Воздуховоды отличаются формой (круглые, прямоугольные), площадью сечения, жесткостью (изготовляются из алюминиевой фольги, оцинкованной жести, пластика);
- вентилятор — обеспечивает давление в вентиляционной системе, необходимое для подачи, вывода воздуха. Он может быть установлен на кровле здания, непосредственно в воздуховоде, или на специальной опоре;
- воздухозаборной решетки — через них воздух с улицы попадает в приточный канал. Также данные элементы защищают систему от посторонних предметов, грызунов, птиц, осадков;
- воздушный клапан — препятствует поступлению в систему воздуха, когда она находится в выключенном состоянии. Он может работать на электроприводе, в автоматическом режиме, а также оснащаться электроподогревом, предохраняющим промерзание створок;
- фильтры — защищают вентилируемые помещения и саму систему от насекомых, пыли, других мелких частиц. Они требуют регулярной прочистки (рекомендовано 1 раза/месяц);
- калорифер — нагревает воздух, подаваемый в помещения, в холодный сезон. Данное устройство бывает водяным (подходит для больших коттеджей) и электрическим (используется в малогабаритных домах);
- глушители шума — предотвращают распространение по системе труб звуков от работающих приборов. Они бывают трубчатыми, пластинчатыми, камерными, сотовыми. Попадая в них, воздух проходит через специальные преграды (перфорированные каналы, трубки или пластины), вследствие чего его интенсивность снижается. Установка шумоглушителя не всегда обязательна. Иногда для уменьшения интенсивности звуков в системе достаточно снизить скорость работы установки, обеспечить звукоизоляцию вентиляторов;
- заборники и распределители воздуха. Первые служат для поступления потока в систему, вторые — для его равномерного рассеивания по комнате. Данные элементы представлены в виде решеток и диффузоров круглой, прямоугольной формы. Монтируются они на стенах, или потолке помещения;
- система управления. Она может быть механической (представленной включателем), или автоматической (работа регулируется пультом). Основные ее элементы — термо- и гидростаты, манометры;
- система безопасности — представлена набором дополнительных приспособлений, защищающих вентиляционные элементы от перегрева, скачков напряжения.
Усовершенствованной моделью приточно-вытяжной вентиляции является система рекуперационного типа. Она обеспечивает эффективную циркуляцию в доме без потери тепла. Данная вентистема оснащена рекуператором, позволяющим снизить затраты на подогрев воздуха, поступающего с улицы. Приточные массы нагреваются за счет тепла переработанных потоков, отводящихся из дома. Это самый эффективный и энергоэкономный способ организации воздухообмена в жилых сооружениях, хотя и самый затратный.
Воздухообмен
Советы по обустройству естественной вентиляции
Каждое помещение в загородных строениях или дачном доме имеет особенности, которые нужно учитывать при монтаже вентиляционных устройств.
В санузле
Для туалета и ванной комнате в загородном строении, необходимо предусмотреть возможность микропроветривания через окна или двери.
В бане
При оборудовании вентиляции в бане предусматривают размещение приточного канала в месте установки печи. Уличный воздух проникает снизу, постепенно вытесняя теплый воздух к потолку, нагреваясь сам. Вытяжной клапан в парной устанавливают под потолком.
Клапана открываю при необходимости быстро просушить парилку или моечную.
В котельной
Если загородный дом обогревается газом, в нем обязательно предусматривают отдельное помещение для размещения оборудования. Газовый котел является объектом повышенной опасности, поэтому требования к оборудованию котельной вытяжкой, достаточно серьезные.
Вентиляция котельной монтируется отдельно и не врезается в общую вытяжную трубу, чаще всего для избавления от дыма и газа применяют наружную трубу.
Для доставки наружного воздуха в котельные используют приточные приборы. Слабым местом приточно-вытяжной системы естественного типа в котельных является зависимость от мощности ветра. В тихую, безветренную погоду, обеспечить хорошую тягу невозможно.
Повороты вентиляционных каналов снижают эффективность на 10%.
В жилых комнатах
Для обеспечения эффективной циркуляции воздуха между отдельными комнатами в доме необходимо устраивать в нижней части дверных полотен небольшие отверстия или зазоры между дверным полотном и полом.
На кухне
При монтаже вытяжной вентиляционной решетки над плитой, нужно располагать это устройство на расстоянии 2 метров от пола. Такое положение вытяжки позволяет эффективно удалять избытки тепла, копоть и запахи, не давая распространиться им по помещению.
Подбор сечения воздуховода
Теперь, когда мы посчитали воздухообмен, можем выбрать схему реализации системы вентиляции и произвести расчет воздуховодов системы вентиляции.
В системах вентиляции используют два типа жестких воздуховодов – круглые и прямоугольные. В прямоугольных воздуховодах, для уменьшения потерь давления и снижению шума, соотношение сторон должно не превышать значение три к одному (3:1). При выборе сечения воздуховодов нужно руководствоваться тем, что скорость в магистральном воздуховоде должна быть до 5 м/с, а в ответвлениях до 3 м/с. Рассчитать размеры сечения воздуховода можно определяются по диаграмме приведенной ниже.
Диаграмма зависимости сечения воздуховодов от скорости и расхода воздуха
На диаграмме горизонтальные линии отображают значение расхода воздуха, а вертикальные линии – скорость. Косые линии соответствуют размерам воздуховодов.
Подбираем сечение ответвлений магистрального воздуховода (которые заходят непосредственно в каждую комнату) и самого магистрального воздуховода для подачи воздуха расходом L=360 м3/час.
Если воздуховод с естественной вытяжкой воздуха, то нормируемая скорость движения воздуха в нем не должна превышать 1м/час. Если же воздуховод с постоянно работающей механической вытяжкой воздуха, то скорость движения воздуха в нем выше и не должна превышать 3 м/с (для ответвлений) и 5 м/с для магистрального воздуховода.
Подбираем сечение воздуховода при постоянно работающей механической вытяжке воздуха.
Слева и справа на диаграмме обозначены расходы, выбираем наш (360 м3/час). Далее, движемся по горизонтали до пересечения с вертикальной линией соответствующей значению 5 м/с (для максимального воздуховода). Теперь, по линии скорости опускаемся вниз до пересечения с ближайшей линией сечения. Получили, что сечение нужного нам магистрального воздуховода 100х200 мм или Ø150 мм. Для подбора сечения ответвления движемся от о расхода 360 м3/час по прямой до пересечения со скоростью 3 м3/час. Получаем сечение ответвления 160х200 мм или Ø 200 мм.
Эти диаметры будут достаточными при установке только одного вытяжного канала, например на кухне. Если же в доме будет установлено 3 вытяжных вентканала, например в кухне, санузле и ванной комнате (помещения с самым загрязненным воздухом), то суммарный расход воздуха, который нужно отвести мы делим на количество вытяжных каналов, т.е. на 3. И уже на эту цифру подбираем сечение воздуховодов.
По данному графику подобрать сечения на такие небольшие расходы довольно сложно. Мы считаем их в специальной программе. Поэтому, если нужно – спрашивайте, посчитаем.
Естественная вытяжка воздуха. Данная диаграмма подходит только для подбора сечений механической вытяжки. Естественная вытяжка подбирается вручную или же с использованием программ подбора сечений. Опять же, спрашивайте, посчитаем.
Примечание: В нашем примере его не было, но особое внимание следует обратить на помещение плавательного бассейна, когда оно есть в доме. Бассейн это помещение с избыточным количеством влаги и при расчете необходимого воздухообмена требуется индивидуальный подход
Из практики могу сказать, что расход получается не менее восьми крат. Это довольно большой расход и если учесть, что температура приточного воздуха должна быть на 1-2°С выше температуры воды в бассейне, то затраты на нагрев воздуха в зимний период очень велики. Поэтому для помещений плавательных бассейнов более логично использовать системы осушения воздуха. Эти системы работают по такой схеме – осушитель забирает влажный воздух из помещения, пропуская через себя, удаляет из него влагу (путем его охлаждения), после подогревает до заданной температуры и подает назад в помещение. Так же, существуют системы осушения воздуха с возможностью подмеса свежего воздуха.
Схема вентиляции сугубо индивидуальна для каждого дома и зависит от архитектурных особенностей дома, от пожеланий заказчика и т.д. Между тем, есть некоторые условия, которые необходимо соблюдать, и они касаются всех схем без исключения.
Что включает проект
пример проекта вентиляции частного дома
Расчет вентиляции предусматривает определение того, хватит ли производительности систем для забора воздуха извне и пропускной возможности естественных воздуховодов для обеспечения пространства требуемыми по нормативу объемами свежего воздуха.
Проект должен составляться квалифицированными специалистами, так как для этого нужны специфические знания и навыки. Для определения интенсивности перетоков воздушных масс требуется не только расчет сечения воздуховодов, но и учет периметра у воздуховода.
Этапы проектирования
Формула расчета необходимого воздухообмена
Первым этапом расчета системы вентиляции помещения является определение необходимых объемов поступающего воздуха. На данном этапе необходимо знать, для приточной системы следует в дальнейшем закупать оборудование или же для монтажа вытяжки. Также требуется составить схему конвекции воздуха в помещениях.
На втором этапе проектирования вентиляции нужно определить диаметры воздуховодов с обоснованием, сможет ли требуемый расход воздуха пройти сквозь совокупное сечение патрубков.
И наконец, следует определить необходимую мощность вентиляции, от которой и зависит интенсивность замены воздушных масс в помещениях. Этот показатель как раз и характеризуется коэффициентом кратности.
Расчет естественной вентиляции
Естественный конвекционный воздухообмен в доме происходит из-за наличия в помещениях обогревательных элементов, из-за чего холодный воздух, нагреваясь, поднимается к потолку, заставляя более холодный (остывший) воздух ниспадать к полу. Там он снова нагревается, и цикл повторяется.
Если в комнате открыть окно, то более теплый верхний слой воздуха выйдет в атмосферу, а его место займет более холодный уличный. Таков обычный механизм проветривания. Кроме того, воздух циркулирует и между помещениями дома, перетекая в комнаты с большей интенсивностью конвекции.
Дома, в которых предусмотрена конвекционная система вентиляции, обязательно должны быть оснащены шахтами естественной вытяжки (согласно нормативу – минимум 1 шахта на 72 м2 общей площади квартиры или одного этажа дома, кроме санузлов).
Рассчитать вентиляцию в данном случае означает правильно определить размеры межкомнатных отдушин или даже площади щелей под дверями, через которые будет циркулировать воздух по дому/квартире.
Грамотно рассчитанная система естественной конвекции никогда не приведет к появлению сквозняков в доме, а в комнатах всегда будет свежий воздух и нормальная влажность. Добиться этого можно только при помощи высококвалифицированных специалистов-разработчиков и использовании специальных программ.
Расчет вытяжной и приточной вентиляции
Главным отличием приточной вентиляции от вытяжной является неспособность первой качественно проветрить помещение, удалив из него, к примеру, остатки ядовитых газов. Расчет вентиляции, в которой воздух принудительно только подается в помещение, а наружу он выходит уже в пассивном режиме, например, через капитальную вентиляционную шахту, строится на определении объемов воздуха, которым требуется снабдить все помещения дома или квартиры.
Для этого нужно учесть количество человек, которые пользуются каждой комнатой, а также площадь самих помещений.
Вытяжная вентиляция удаляет использованный воздух из помещений. Методика расчета такой системы подразумевает определение объемов и интенсивности межкомнатных перетоков воздуха, то есть расчет совокупного сечения отдушин и щелей, чтобы воздушные массы, которые затягиваются в помещение извне, перед тем, как попадут в вытяжной вентилятор, смогли бы сначала обновить атмосферу во всех комнатах.
И наконец, расчет приточно-вытяжной вентиляции. Как рассчитать систему вентиляции, обеспечивающую и искусственное нагнетание воздуха, и искусственное отведение? В сущности, это и не нужно.
Главное, чтобы объем поступающего во все комнаты воздуха был равен объему выводимого. А это легко сбалансировать подбором мощности и производительности вентиляторов. И если площадь сечения воздуховодов будет одинаковой, то проект можно считать исполненным.
Однако здесь возникают проблемы изменения этой самой производительности вентиляторов. Со временем все агрегаты, которые работают непрерывно, изнашиваются. Во всех вращающихся узлах, к примеру, выходят из строя подшипники.
Поэтому именно при монтаже приточно-вытяжной вентиляции крайне важно использовать высококачественное нагнетающее оборудование и обеспечить его сервисным обслуживанием. Только так можно сохранить баланс притока свежего и отведения отработанного воздуха
Движение воздушных потоков
Чтобы естественная вентиляция в помещении работала корректно, разберемся в причинах возможных препятствий, дабы учесть их при устройстве. Итак, вентиляция должна вытеснить некий объем воздуха, заменив его на свежий с улицы. Понятно, что воздух на улице и внутри помещения имеют свою температуру и влажность, а перемещение воздушных масс – интенсивность и направление.
Очень важно следить за работой вентиляции
Для классической схемы движения воздушных масс нужно обычное батарейное отопление, которое используется более, чем в 90% частных домов и квартир, расположенное под окном. Воздух, контактирующий с поверхностью окна, охлаждается больше, чем тот, который соприкасается с другими поверхностями. Холодные воздушные потоки имеют большую плотность, следовательно, они тяжелее теплых, потому устремляются вниз. Здесь их подхватывает тепло от батареи, они смешиваются и уже подогретый поток циркулирует по комнате, отдавая часть тепла, конструктивным элементам, стенам, мебели.
Охладившись, он опускается вниз и заменяет часть разряженного воздуха, образовавшегося под батареей. В такой циркуляции нет перепадов давления, но гравитационные силы создают постоянный цикличный поток в пределах данного помещения. Он не позволяет допустить холодный воздух к полу. Самой дискомфортной зоной будет то место, где смешиваются разно-температурные потоки, а остальные части комнаты находятся в, так называемой, зоне комфорта.
Если же отопительная батарея расположена не под окном, а у стены напротив, движение воздушных потоков будет иным. Так, контактирующие с окном воздушные потоки, опускаются вниз, где нет подогрева, стелятся по полу и, проходя через комнату, движутся к батарее. Нагреваясь от нее, воздух поднимается и продолжает свое движение уже поверху. Как и в классической схеме образуется циклический круг. Но, в том случае, температурный режим полностью нарушен, зона дискомфорта – значительно увеличена. Холодные потоки охлаждают пол, хождение по нему становится неприятным. Четкая разница между воздушными потоками, увеличивает скорость их передвижения.
Иногда такая ситуация складывается и при правильном расположении окон и радиаторов
Здесь важно помнить о мощности и размерах, например, если под окном расположена батарея, перекрывающая всего третью его часть, то в местах, где нет смешения теплого и холодного воздуха, будут возникать зоны преобладания холодных потоков, стелящихся по полу. Для исправления такого явления, необходимо установить либо две батареи, либо одну длинную
В помещениях с панорамными окнами происходит подобная ситуация. В основном, батареи устанавливают по обе стороны окон. Холодный воздух устремляется вниз, на пол, двигаясь к другому отопительному прибору или через дверь, создавая сквозняк в другое помещение. Кроме того, окна сильно запотевают, а это свидетельствует о том, что в помещении повышенная влажность. Исправить такое может тепловая завеса, но это уже элемент принудительной вентиляции.
Пример создания воздуховодов
| Автор | Поделитесь | Оцените |
| Виктор Самолин |
Интересное по теме: Принцип работы и изготовление вентиляционных дефлекторов
Дефлекторы цаги своими руками
Какую вытяжную технологию выбрать для своего дома
Комментарии к данной статье
Seregainiv Помогите определить мощность нагревателя воздуха, если температура снаружи помещения порой достигает значения -10 -15 градусов. Каким при этом должен быть диаметр воздуховода? 07.02.2016 в 17:52 svoitabachok Долго сомневался, какое сечение выбрать — прямоугольное или круглое. Внимательно изучив ваши рекомендации, понял, что под мои требования подходит только круглое. Спасибо за материал! 24.02.2016 в 23:33
Vlad Чтобы снизить расход электроэнергии, необходимо устанавливать воздуховоды с максимальным сечением. Единственное, что такие системы не всегда удобно монтировать и смотрится громоздко. 13.04.2016 в 02:17
Административные и бытовые здания
Как уже упоминалось, показатели кратности имеют различные значения для разных зданий, при этом в части случаев эксплуатация систем обеспечения ротации воздушных масс, предусматривает использование естественной вентиляции и в холодное время года. При этом, в части используемых помещений, например душевых и уборных вытяжная система вентиляции должна работать более интенсивно, чем система подачи свежего кислорода в комнатах общего назначения. Так, параметры ежечасно удаляемого из помещений душевых воздуха с паром должна исходить из расчета 75 м³/ч из расчета на 1 сетку, а при организации удаления загрязненного воздуха из уборных из расчета 25 м³/ч на 1 писсуар и 50 м³/ч на 1 унитаз.
Таблица кратности для торговых помещений.
При обеспечении смены воздуха в кафе организация системы вентиляции и кондиционирования должна обеспечить кратность замены воздуха в приточной системе на уровне 3 ед/ч, для системы вытяжки этот показатель должен составлять 2 ед/час. Расчет системы полной замены воздуха в торговом зале зависит от типа используемой вентиляции. Так, если при наличии вентиляции приточно-вытяжного типа кратность замены воздуха определяется расчетным путем для всех типов торговых залов, то при обустройстве сооружения вытяжкой, не обеспечивающей приток воздуха, кратность воздухообмена должна составлять 1,5 ед/ч.
Таблица кратности для помещений кафе
При использовании помещений, обладающих большим количеством пара, влаги, тепла или газа, расчет воздухообмена может вестись исходя из имеющегося избытка. Для того, чтобы рассчитать воздухообмен по теплоизбыткам используется формула (4):
где Qпом – количество выделяемой в помещение теплоты;
ρ – плотность воздуха;
c — теплоемкость воздуха;
t вывод — температура воздуха, удаляемого при помощи вентиляции;
t подав — температура воздуха, подаваемого в помещение.
Организация системы обмена воздуха в котельной исходит из типа используемого котла и должна обеспечивать 1-3 кратную замену всего объема кислорода в течение часа.
Вычисление диаметров каналов и сечений воздуховодов
Определение общего диаметра воздушных каналов, их внешних сечений и размеров единичных деталей, узлов дымохода надо начинать с выбора геометрии конструкции.
Наиболее распространены следующие конфигурации:
- круг;
- квадрат;
- прямоугольник;
- овал.
Чем больше величины шахты, тем меньше скорость перемещения воздуха в ней. Одновременно сокращается и шум, который этот воздух производит. Такие соображения надо обязательно учитывать, когда определяются необходимые оптимальные параметры. На практике большинство людей использует современное программное обеспечение, поскольку без него определить требуемые значения может только узкий круг опытных проектировщиков. Опасаться применения удаленных калькуляторов не стоит — они составлены с учетом рекомендаций, над которыми специальные проектные организации работают годами.
Но в первом приближении оценить необходимые значения можно и самостоятельно. При этом реальный диаметр воздуховода и его наружное сечение будут получаться путем округления вычисленной цифры до ближайшего существующего типоразмера. Максимально точный ответ можно получить только при обращении в специализированное бюро.
Если же труба будет круглая, то расчет происходит так:
- определяется величина поперечника, выражаемая в квадратных метрах;
- исходя из нее, через формулу для определения площади круга устанавливают диаметр канала;
- для расположенных внутри стен кирпичных шахт и для других ситуаций одинаково подбирают самое близкое из возможных значений.
Алгоритм выполнения работ
Компании, занимающиеся профессиональным монтажом вентиляционных систем, действуют по следующему плану:
- Разработка проекта (учитываются как нормы СНиП, так и пожелания заказчика).
- Сборка каналов воздухоотвода.
- Установка оборудования, входящего в конкретную систему: кондиционеров, увлажнителей, калориферов и т.д.
- Запуск и наладка.
- Сдача в эксплуатацию.
Рассмотрим, как эти шаги можно повторить самостоятельно.
Проект и расчёт
Понадобится план жилья. Нужно знать расположение комнат и объём каждого помещения.
На плане выбирается и отмечается расположение будущих элементов вентиляции. При этом нужно руководствоваться рядом принципов:
- Вход свежего воздуха монтируется в нижней части дома.
- Если входов будет несколько, они равномерно распределяются по всем сторонам жилья, если же вход планируется один, лучше предпочесть северную стену дома.
- По системе труб, которую лучше всего установить в потолочном пространстве, чистый воздух должен разводиться по всем жилым комнатам.
- Приток воздуха должен располагаться от жилых комнат в сторону санузла и кухни.
- Выход воздуха монтируется в противоположной части дома, дальше от входа.
- Выход нужно устраивать в верхней части стены и дома.
- Наилучшим решением будет установить принудительную вытяжную вентиляцию над плитой и в санузле.
- Нельзя располагать вытяжные решётки возле батарей – будет улетучиваться самый прогретый воздух.
- В квартирах естественная вытяжная вентиляция устанавливается при строительстве.
Чтобы рассчитать производительность вентиляционной установки нужно знать общий объём дома/квартиры. Минимально система должна обновлять весь этот объём примерно за 2 часа. А в идеале за 30 минут.
Схема приточной вентиляции
Площадь дома умножаем на высоту потолков,- получаем объём (например, 85 м2 х 2,3 м = 195,5 м3.)
Если считать по всем правилам, 195,5 х 2 = 391 м3/ч (округляем до 400 м3/ч).
В экономном варианте делим объём на два (пример: 195,5:2 = 97,75). Получается, что для данного дома подойдёт вентиляция от 100 до 400 м3 в час.
В офисах, где плотность населения выше, чем в квартире, мощность системы берётся исходя из количества людей в комнате: 60 м3/ч на человека.
Чтобы определить производительность самодельной вентиляционной системы, нужно учесть производительность вентилятора, сечение и длину воздуховода. Также погрешность будет тем выше, чем больше в системе поворотов и дополнительных элементов, таких, как увлажнители, калориферы и т. д.
Чем больше протяжённость воздуховода и чем больше в нём разветвлений, тем мощнее нужно устанавливать вентилятор. Его работа должна с лихвой перекрывать все потери давления.
Сборка каналов
Монтаж воздуховодов начинают после окончания штукатурных работ, но до того, как в доме будет выполнена чистовая отделка.
Материалом для самодельных каналов могут стать ПВХ, гофра или металлические трубы.
Рукава крепятся под потолком, согласно разработанной схеме.
Хорошо, если каждая комната будет иметь свой отдельный рукав.
После того, как закреплены все трубы внутри дома, перфоратором делается отверстие притока и заборник воздуха. Для защиты от насекомых на него устанавливается сетка и небольшой навес от непогоды. Хотя отверстие и должно быть ниже вытяжного, но не стоит его монтировать на уровне ближе 2 метров от земли.
Нельзя недооценивать давление, которому будут подвержены трубы – все стыки и крепления должны быть сделаны надёжно. Именно разгерметизация каналов – самая частая проблема в самодельных вентиляционных системах.
Оборудование
На этом этапе устанавливаются элементы и механизмы, которые призваны сделать жизнь комфортнее. Их набор может быть разным, но их устанавливают в следующем порядке (если смотреть от входного отверстия):
- очистительный фильтр;
- калорифер, который подогреет воздух зимой (он может быть с блоком, управляющимся дистанционно);
- вентилятор;
- рекуператор;
- кондиционер, который охладит воздух летом (устанавливается перед самым выходом воздуха в комнату).
В самом конце делается выходное отверстие (если требуется). Если оно проходит сквозь кровлю, по неотапливаемому чердаку, трубы должны быть утеплены. Монтируется и подключается вытяжной вентилятор.
Заключительные работы
Прокладываются силовые кабеля, подключаются к сети электроприборы, делается заземление. Проводится пробный пуск системы и проверяется правильность функционирования всех элементов.
После того, как будут выполнены декоративные отделочные работы, и вентиляция скроется потолком, выводятся диффузоры (декоративные решётки).
Механическая вентиляция частного дома
Естественная тяга капризна: любая перемена погоды изменяет силу потока. Для умеренного климата – это большая часть года. При этом не всегда получается вписать в интерьер воздуховоды большого сечения.
Невысокие дома и верхние этажи с малым перепадом высоты естественным способом вентилируются слабо. Механическая же тяга работает максимально стабильно и предсказуемо.
Кровельные и канальные вентиляторы создают равномерный поток, обслуживают как один канал, так и систему воздуховодов. Выбираются модели под размер (включая длину) и материал труб. Для вентиляции частного дома достаточно амплитуды скоростей 2-5 м/с. С увеличением показателей растет шум в каналах.
Запас мощности с регулировкой скорости нужен на временные потребности: вывести дым от камина, убрать пар из ванной. Канальные вентиляторы устанавливаются вместо воздухозаборных решеток в устье шахты или на протяжении всей трубы выше всех примыканий. Все установки синхронизируются по скорости.
Кровельные вентиляторы имеют утепленный корпус и монтируются на крыши с углом от 0° до 50°. Одна установка выводит до 500 м3 за час. Скорость настраивается автотрансформаторами (на несколько ступеней) или симисторными регуляторами, которые имеют плавный ход и большую амплитуду регулировок. Зимой механическая вытяжка переводится на малые обороты, но не останавливается.
Механическая вентиляция работает без перебоев, только если обеспечивается равный приток воздуха в помещение. При недостатке тяга «опрокидывается» – по вытяжным шахтам в комнаты затягивается холод снаружи.
Принципы расчёта для разных помещений
Расчёт естественной вентиляции производится в зависимости от функционального назначения помещения, количества и метража комнат, числа проживающих людей. Учитывая эти данные предстоит определить фактические габариты и необходимое количество вытяжных каналов.
Нормы воздухообмена в помещении регламентируются общероссийскими СНиП и отдельными региональными нормативами.
Для того, чтобы сделать правильный расчёт естественной вентиляции необходимо знать, что вытяжка оборудуется только для кухни и санузла, кладовок, подвалов и чердаков. Жилые комнаты обеспечиваются исключительно притоком воздуха: установка в них вытяжки создаст сквозняки и значительную потерю тепла в зимний период. Движения воздушных масс проходят общим потоком или «параллельно» через всё помещение.
Преимущества и недостатки естественной вентиляции
Правильно спроектированная и смонтированная естественная приточно-вытяжная вентиляция поддерживает оптимальные условия воздухообмена для жизнедеятельности человека, способствует сохранению его работоспособности и крепкого иммунитета.
Преимущества естественной вентиляции:
- Не требует использования сложного технологического оборудования и подключения к источнику энергии.
- Не нуждается в регулярном обслуживании и ремонте на протяжении длительного срока эксплуатации.
- Не создаёт постороннего шума и вибрации.
- Возможно сочетание с техникой для ионизации, кондиционирования, подогрева, осушения либо увлажнения воздуха.
- Отсутствуют расходы на электроэнергию.
К недостаткам относятся: низкая интенсивность воздухообменного процесса; отсутствие возможности регулировки системы; недостаточная скорость воздушных масс приводит к образованию конденсата и плесневых грибков. Максимальная эффективность естественной вентиляции обеспечивается только в холодное время года и в ветреную погоду.
Места притока
Естественной тягой свежий воздух поступает в дом через приоткрытые окна, правда, тогда улетучивается и большая часть домашнего тепла. Чтобы избежать теплопотерь, используются КИВ (приточные клапаны), которые постоянно пропускают определённый объем воздуха.
Патрубок, ограниченный решетками, проходит стену насквозь. Положением крышки регулируется скорость потока от 40 до 100 м3/час. Располагается установка далеко от дверей, чаще за радиаторами, выше 2 м над уровнем земли. Базовые клапаны регулируются вручную.
Рис. 2 — Приточный клапан КИВ
Автоматические проветриватели (бризеры) настраиваются датчиками влажности, температуры, что экономит время и до 5% расходов на отопление. Внутри корпуса имеется встроенный вентилятор, которому задаются параметры на определенный объем воздуха (мощность 3-7 Вт). Скорость притока регулируется от 12 до 150 м3/час.
Установки создают избыточное давление в помещениях, которое помогает продвигать застоявшийся воздух в каналах с естественной тягой (даже, если тяга слабая). Проветриватели часто комплектуются фильтрами для удаления пыли (тонкой очистки – F или грубой — G), ионизаторами, калориферами для обогрева притока.
Приточная вентиляция с водяным контуром обогрева требует гидравлической обвязки, которую желательно сделать до чистовой отделки стен. При этом калорифер становится чувствительным к морозу, может промерзать. Электрические установки менее требовательные, но увеличивают потребление энергии в доме.
Новые поколения бризеров оснащаются системами климат-контроля и целым набором фильтров, задерживающих пыльцу, тяжелые металлы, бактерии. Правда, покупка и эксплуатация прибора (затраты на электроэнергию, замена фильтров) обходятся дорого.
В домах с площадью больше 150 м2 рациональнее оборудовать систему воздуховодов с механическим побуждением. Где уличный воздух максимально подготавливается перед поступлением в комнату и разносится вентиляторами в разные помещения по сети воздуховодов. Исключение — индивидуальный приток должен обслуживать кухню, гараж, с/у, ванную.
Рис. 4 — Механическая вентиляция частного дома
Выводы и полезное видео по теме
Ролик #1. Полезные сведения по принципам работы системы вентилирования:
Ролик #2. Вместе с отработанным воздухом жилище покидает и тепло. Здесь наглядно продемонстрированы расчеты тепловых потерь, связанных с работой системы вентиляции:
Правильный расчет вентиляции — основа ее благополучного функционирования и залог благоприятного микроклимата в доме или квартире. Знание основных параметров, на которых базируются такие вычисления, позволит не только правильно спроектировать систему вентилирования во время строительства, но и откорректировать ее состояние, если обстоятельства изменятся.
Источники
- https://StrojDvor.ru/ventilyaciya/princip-raboty-sistemy-estestvennoj-ventilyacii/
- https://sovet-ingenera.com/vent/raschety/estestvennaya-ventilyatsiya-v-chastnom-dome.html
- https://vodakanazer.ru/ventilyatsiya/montazh-i-obsluzhivanie/estestvennaya-ventilyatsiya.html
- https://1poclimaty.ru/vidy/ventilyaciya-s-estestvennym-pobuzhdeniem.html
- https://vk-pik.ru/base-ventilation/vsye-o-estestvennoy-ventilyatsii
- https://VentilyaciyaDom.ru/o-ventilyacii/estestvennaya.html
- https://ventkam.ru/ventilyatsiya/printsip-raboty
- https://vent-vozduh.ru/kak-rasschitat/raschet-estestvennoj-ventilyatsii.html
- https://otivent.com/raschet-ventiljacii-pomeshhenija
- https://oventilyatsii.ru/estestvennaya-ventilyaciya.html
- https://DomZastroika.ru/ventilyatsiya/estestvennaya-ventilyatsiya-v-chastnom-dome-svoimi-rukami.html
- https://sovet-ingenera.com/vent/raschety/raschet-ventilyacii.html
