Расчет конька двухскатной крыши

Расчет поверхности под металлочерепицу

При расчете такого варианта нужно учитывать ширину захода полосы материала по всей длине. Этот показатель зависит от наименования сорта и в каждом случае другой.

При подсчете обращают внимание на угол наклона. Чем он меньше, тем более широкими планируют поперечные стыки

Простые кровли требуют применения к общей площади поправочного коэффициента 1,1, а в сложных и комбинированных конструкциях перерасход может составить до 40–60%.

Подсчет кровли сложное, но нужное занятие. Иногда это нужно сделать для того, чтобы приблизительно проверить мастеров, трудящихся над вашей кровлей.

Как учитывается угол наклона при расчете стропильной системы

Расчет состоит из нескольких этапов, каждый имеет свои требования и учитывает определенные условия.

Шаг 1. Расчет нагрузки на погонный метр стропильной ноги. Мы уже упоминали, что от показателей угла наклона во многом зависит распределение усилий. Стропильная нога условно принимается за балку с двумя или несколькими точками упора, от угла наклона зависят значения продольных и поперечных усилий. Каждое отдельное усилие определяется после построения эпюры как катет прямоугольного треугольника. При этом угол наклона играет важную роль, именно его значение синусов, косинусов и тангенсов используются для определения нагрузок.

Разложение нагрузки на стропила на вертикальную и горизонтальную составляющие

Для расчета суммарной нагрузки нужно расстояние между точками упора стропильных ног умножить на расстояние между стропильными ногами и на суммарную нагрузку. С учетом значения этой силы строится эпюра. Но на практике расчеты по эпюрам не нужно делать, в СНиПе есть таблицы с готовыми данными.

Шаг 2. Определение площади сечения пиломатериалов, используемых для изготовления стропильных ног. Это очень важный этап расчетов. Исходные данные надо брать из ГОСТа 24454-80, прочность материалов дана с учетом вида древесины. Для стропильных ног универсальными считаются доски толщиной 50 мм, ширина подбирается в зависимости от ранее рассчитанных нагрузок.

Таблица размеров и других параметров стропил

С учетом величины угла наклона по формулам рассчитывается ширина доски, исходные данные – толщина стропилины.

Оптимальный шаг и сечение стропил под металлочерепицу

Имейте в виду, что максимальная длина стропилины – это не общая длина, а расстояние между соседними упорами. Упорами смогут быть как вертикальные стойки, так и раскосы или различные стяжки.

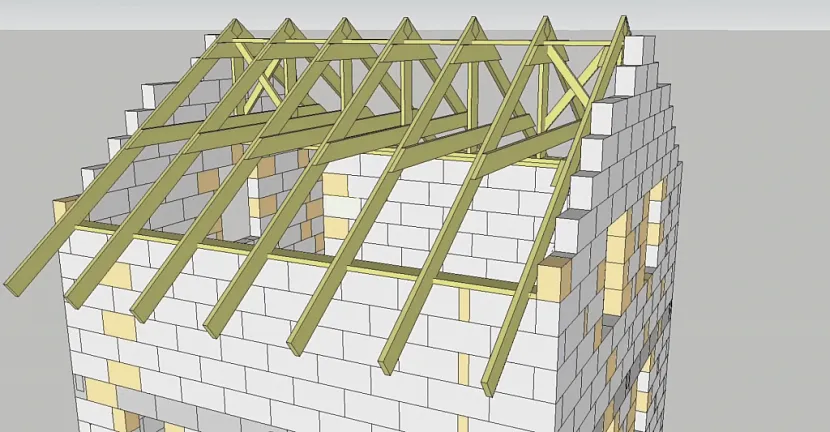

Элементы стропильных систем

Еще раз напоминаем, что во время расчетов параметров стропилины надо брать максимальное расстояние, одна нога может иметь несколько опорных точек. Этот общий подход используется для расчетов на прочность любых конструкций, всегда берется самое слабое и наиболее нагруженное место. Только так можно с достаточным запасом прочности и устойчивости спроектировать стропильную систему.

Во время непосредственного строительства кровельщики могут увеличивать количество упоров или уменьшать расстояние между ними и за счет этого дополнительно повышать устойчивость конструкции. Но категорически запрещается уменьшать количество опорных элементов или увеличивать расстояние между опорными точками. Такие действия обязательно приведут к деформации крыши. Она может случиться как сразу после окончания кровельных работ, так и через несколько лет после начала эксплуатации здания.

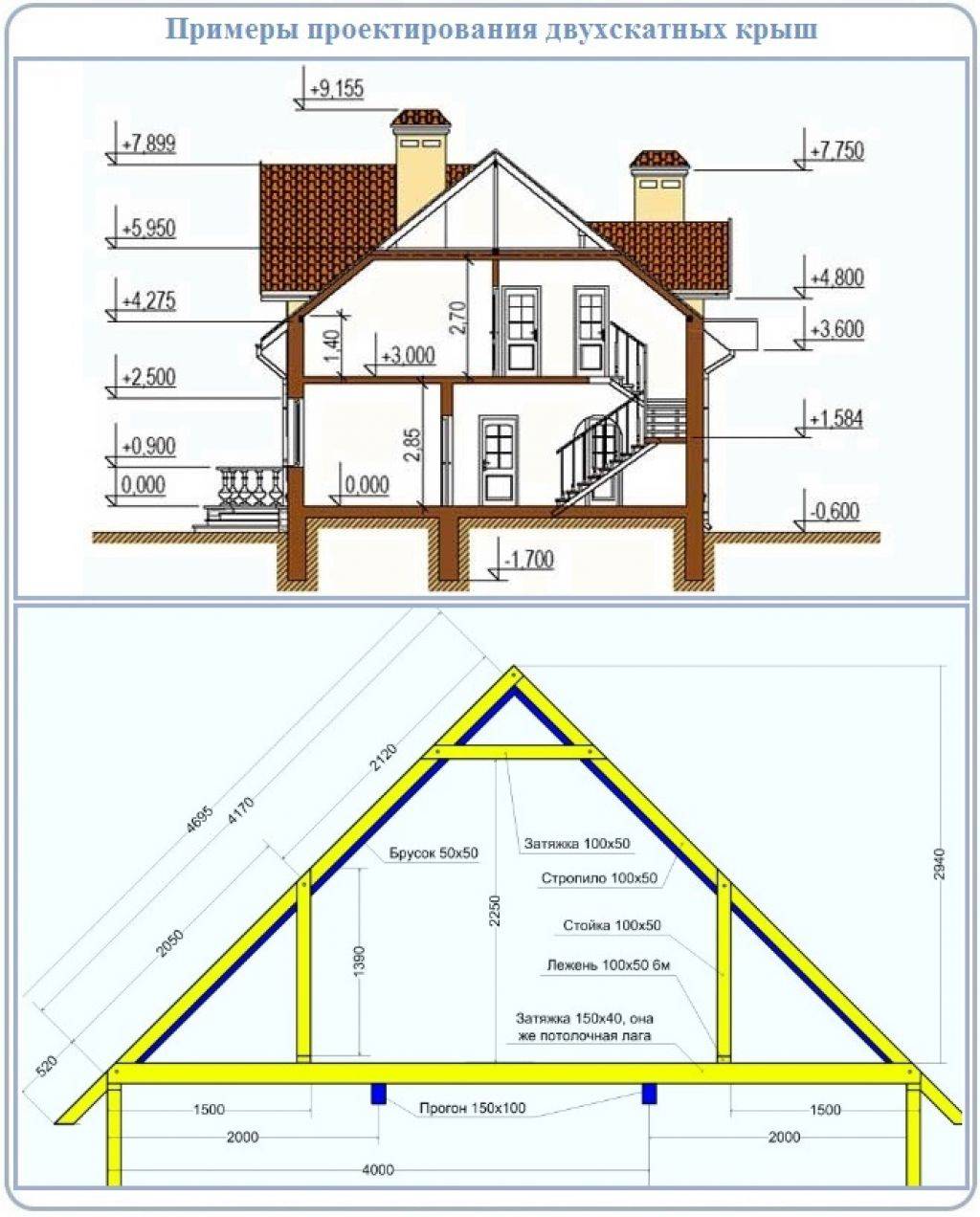

Монтаж стропильной системы двухскатной крыши должен производиться по проекту

На основании расчетов определяется минимальная ширина доски для стропил при толщине 50 мм с учетом оптимального угла наклона скатов. Это значение никогда не будет стандартным, окончательно выбирать доску нужно с запасом по ширине. К примеру, если у вас получилось 90 мм, то доску надо брать 100 мм, если 120 мм, то ширина стропильной ноги должна быть 150 мм. За счет такого подхода компенсируется возможное уменьшение прочности пиломатериалов. Дело в том, что в мире не существует двух досок с полностью одинаковыми свойствами. На механическую прочность оказывает влияние огромное количество факторов, не поддающихся расчетам. Никто не знает, сколько именно трещин или сучков будет иметь доска на расчетном участке, есть ли заболонь или иные пороки развития древесины, как она сушилась, какие допуски по толщине и ширине и т. д.

Еще один момент – одна и та же доска изменяется свою прочность в зависимости от влажности, температуры наружного воздуха и времени эксплуатации.

Деформация древесины

Мера усадки и деформации симметричной доски зависит от распиловки

Определение высоты двускатной крыши

После определения уклона двускатной кровли необходимо рассчитать высоту конька. Зная величину высоты конька, можно с помощью тригонометрических выражений рассчитать длину ската, которая и является длиной стропильной ноги.

Расчет высоты можно произвести двумя способами :

с помощью прямоугольного треугольника;
при помощи таблицы соотношений угла наклона к процентам.

Расчет высоты первым способом производится с помощью значений угла наклона и половины ширины дома. Рассмотрим для наглядности на примере. Ширина дома 12 метров, уклон составляет 40°.

Половина ширины дома составит:

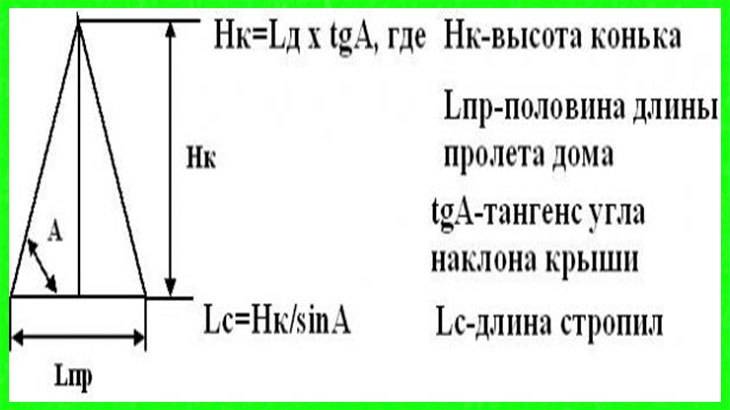

Высота конька определяется тригонометрической формулой для прямоугольного треугольника :

а=с×tg A=6×tg 40°=6×0.84=5.05 м.

Для нахождения тангенса 40° была применена, как и в примере выше, таблица Брадиса.

Чтобы не искать значение в таблице Брадиса, можно воспользоваться инженерным калькулятором, который установлен в любой операционной системе!

Второй вариант определения высоты конька заключается в применении таблицы соотношений, приведенной ниже.

Здесь каждому углу наклона соответствует определенная относительная величина, выраженная в процентах. Высота находится путем умножения половины ширины пролета дома на относительную величину. Рассмотрим на примере для пояснения. Возьмем дом с шириной пролета 7 метров и углом наклона 27°. Высота конька составит:

Как правильно рассчитать высоту конька двухскатной крыши

Чтобы высчитать оптимальную высоту конька двухскатной крыши с наибольшей точностью, от вас потребуются минимальные знания тригонометрии и умение переносить масштабы и пропорции с бумаги на строительную площадку.

Итак, высоту крыши можно определить математическим способом или используя графический метод.

1. С математической формулой расчёта высоты конька вы уже знакомы, мы приводил формулу выше. При этом стоит ориентироваться на угол ската, который рекомендован производителем кровельного материала, с учётом технических особенностей конструкции каркаса.

2. Графический метод заключается в построении схемы будущей крыши в масштабе. Он более наглядный, но не отличается высокой точностью.

Здесь требуется небольшое, но важное уточнение: перечисленными методами вы рассчитаете не точную высоту конька, а примерную. Истинные размеры будут зависеть от конструкции верхней части стропил, вернее, способа их монтажа

Если это технология висячих стропил, то никаких корректив в полученное значение высоты кровли вносить не нужно.

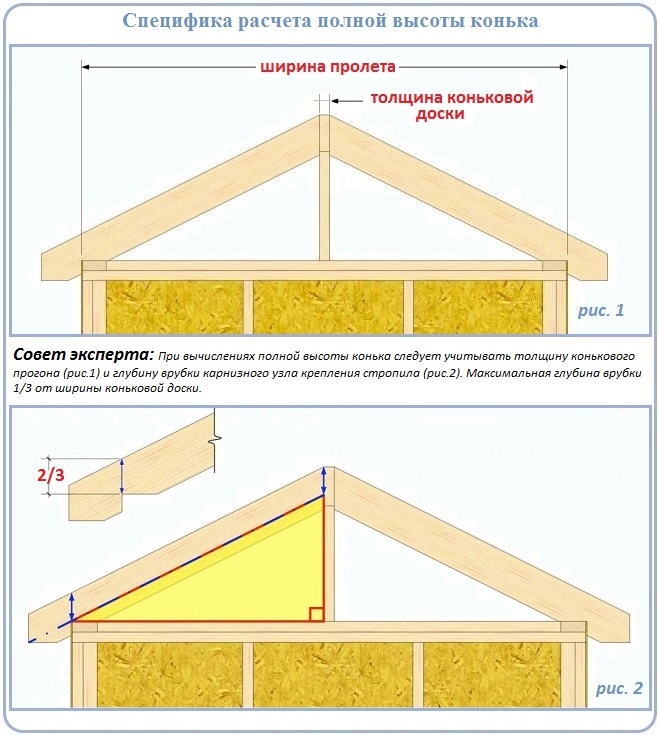

При использовании наслонных стропил, когда верхняя часть стропила ложится выше линии конькового прогона, к расчётной высоте крыши следует прибавить 2/3 толщины стропильного бруса, поскольку глубина врубки обычно составляет 1,3 от толщины бруса.

Что касается обрешётки, то она в расчёт не принимается, хотя может вносить свои коррективы в размеры конструкции, в том числе высоту крыши. В любом случае отклонения от расчётов в пределах 5-8 см не критичны, поскольку практически не влияют на характеристики кровли.

3. Узнать высоту конька двухскатной крыши можно и с использованием практического способа. Такой метод популярен в Северной Америке, где в фаворе возведение каркасных одноэтажных домов. Но по своей сути метод фактически такой же, каким пользуются в других странах.

Но есть один технологический нюанс: нижние пятки стропил крепятся к мауэрлату методом врубки, а верхней опорой служит коньковая доска. Если не следовать этому правилу, уклон ската может оказаться выходящим за границы значения, рекомендуемого производителем используемого кровельного материала.

Итак, чтобы вычислить, какой должна быть высота фронтона крыши практическим способом, нужно придерживаться следующей инструкции:

рисуем схему дома, желательно в масштабе 1:100, с указанием точных габаритов коробки.
центр пролёта определить несложно, от него проводим линию, которая будет осью симметрии конструкции кровли;
используя транспортир, помечаем точку с нужным углом ската, поместив центр инструмента в один из углов коробки. Чертим линию, делаем то же самое с другой стороны;
в месте пересечения мы получим верхнюю точку подъёма – это минимальная высота конька будущей двухскатной крыши;
затем проводим пунктирные линии параллельно полученным ранее, они должны пересечься вы точке, разделяющей высоту коньковой доски пополам;
подъём уменьшаем на глубину врубки стропил снизу, то есть на 1/3 толщины доски;
результат увеличиваем на ширину коньковой доски и затем к полученной точке прочерчиваем коньковую стойку;
завершающий этап – черчение с учётом масштаба стропильной ног, взяв в расчёт то, что она будет располагаться на 1/3 ширины ниже из-за врубки.

Получается, что итоговая высота конька будет равна высоте подъёма плюс 2/3 толщины стропила.

Отметим, что на практике высота и другие размеры, возможно, не совпадут с расчётными, но небольшая погрешность, как мы уже отмечали, допустима.

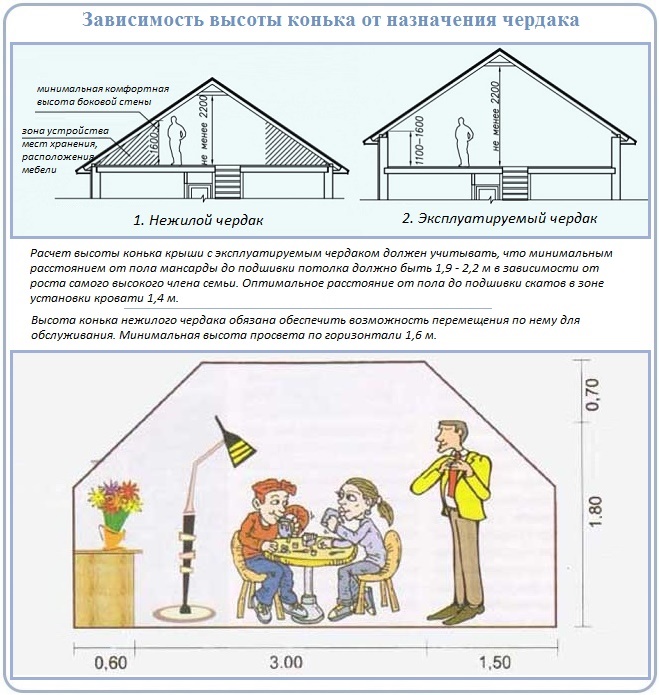

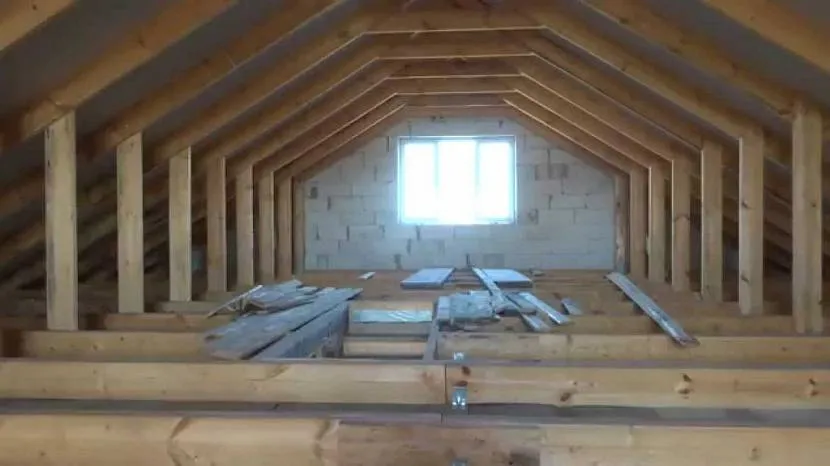

В случае наличия мансарды расчётная высота конька может оказаться недостаточной для свободного перемещения в мансардном помещении. Тогда используют такой приём, как приподнятие точки примыкания кровли к мауэрлату, при этом угол и пропорции останутся неизменными.

Калькулятор расчёта высоты конька стропильной системы

В самом начале работы по проектированию конструкции крыши своего дома или какого-либо здания хозяйственного назначения перед владельцем обязательно возникнет ряд первоочередных вопросов. Это, прежде всего, сама разновидность стропильной системы, угол наклона скатов, планируемое кровельное покрытие, высота конструкции в коньковой части.

Калькулятор расчёта высоты конька стропильной системы

Эти вопросы только на дилетантский взгляд кажутся разноплановыми, а на самом деле – они тесно переплетены между собой, взаимозависимы один от другого. Так, например, различные типы кровельного покрытия имеют свои ограничения по углу крутизны скатов, а тот в свою очередь напрямую зависит от высоты конька крыши. Предлагаем применить представленный ниже калькулятор расчёта высоты конька стропильной системы. Он не только поможет рассчитать нужные параметры, но и даст возможность оценить различные варианты, чтобы проще было принять наиболее приемлемое решение.

Пояснения по проведению расчетов.

Если рассмотреть любую стропильную систему, то ее можно разложить на треугольники, подчиняющиеся строгим законам тригонометрии. Так, высоту конька можно рассматривать одним из катетов прямоугольного треугольника с гипотенузой, являющейся линией, определяющей направление и крутизну ската кровли. Примеры для нескольких типов крыш приведены на схеме ниже.

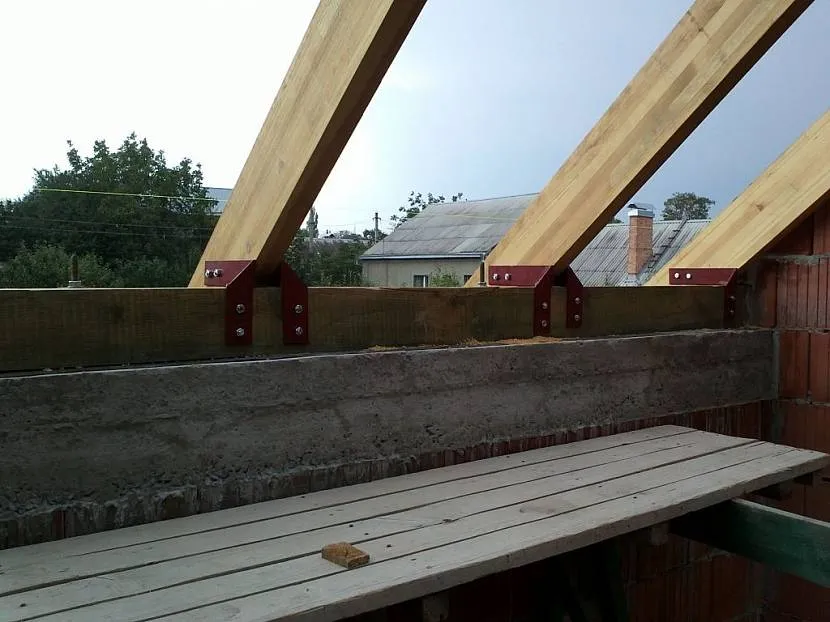

Цены на крепления для стропил

1 – односкатная система.

2 – простая двускатная система.

3 – вальмовая система.

4 – шатровая система.

В любом из представленных случаев определяющими величинами будут являться:

Угол крутизны ската

Обратите внимание, что гипотенуза треугольника, определяющая направление и крутизну ската у разных систем проложена со своими особенностями, что необходимо учитывать при расчете. Ширина здания

Если при односкатной стропильной системе она берется полной, то для трех других разновидностей крыши – делится надвое.

Калькулятор позволит решить и «прямую», и «обратную» задачи:

По заданному углу крутизны кровли определить высоту конька, чтобы выйти на расчетное значение уклона.
По уже предполагаемой или имеющейся высоте конька определить угол наклона, чтобы принять решение в пользу того или иного кровельного покрытия.

После того как будет рассчитана высота расположения конька (или конькового узла – для шатровой крыши), можно перейти к вычислению длины стропильных ног – для этого имеется специальный калькулятор.

Выбор типа крыши зависит от многих критериев, от рациональности и экономичности до чисто декоративного подхода. Подробнее об устройстве различных стропильных систем: односкатной , двускатной , вальмовой , шатровой – в отдельных публикациях нашего портала.
