Варианты выбора и установки расширительных баков отопления

Виды расширительных баков

Расширительный резервуар нужен, чтобы компенсировать расширение жидкости при нагревании. Он может быть герметичным с мембраной или же негерметичным. В последнем случае он являет собой открытую емкость, в которой жидкость контактирует с воздухом. Исходя из конструктивных отличий этих двух изделий, можно сделать выводы, что применяются они также в разных случаях. Есть два вида отопительных контуров:

  • статические – в них циркуляция теплоносителя осуществляется самотеком под действием силы притяжения;
  • динамические – в них теплоноситель прокачивается насосом, без которого циркуляция невозможна.

В первых устанавливаются негерметичные резервуары, а во вторых выполняется монтаж мембранного расширительного бака. Обеим системам отопления никогда не мешает дополнительный запас пространства, куда будет вытесняться расширившийся теплоноситель.

Открытый бак своими руками

Открытый бачок

Другое дело расширительный бачок для отопления дома открытого типа. Раньше, когда в частных домах собирали только открытие системы, о покупке бака даже речи быть не могло. Как правило, расширительный бак в системе отопления, схема которого состоит из пяти основных элементов, делали прямо по месту монтажа. Не известно, можно ли было, вообще, его купить в то время. Сегодня проще, так как можно это сделать в специализированном магазине. Сейчас в преимущественном большинстве жилье обогревается герметичными системами, хотя есть еще много домов, где стоят открытие контуры. А как известно, бачки имеют свойство прогнивать и может возникнуть необходимость его замены.

Устройство расширительного бака системы отопления, который продается в магазине, может и не соответствовать требованиям вашего контура. Есть вариант, что он не поместится. Возможно, придётся изготовить его самостоятельно. Для этого вам понадобятся:

  • рулетка, карандаш;
  • болгарка;
  • сварочный аппарат и навыки работы с ним.

Помните о безопасности, одевайте перчатки и работайте со сваркой только в специальной маске. Имея все необходимое, можно сделать все за пару часов. Начнем с того, какой металл выбрать. Раз уж первый резервуар сгнил, значит, нужно сделать так, чтобы со вторым такого не произошло. Поэтому лучше использовать нержавеющую сталь. Толстую брать не надо, но и слишком тонкую тоже. Такой металл дороже обычного. В принципе, можно сделать и из того что есть.

Теперь поэтапно рассмотрим, как сделать бак своими руками:

действие первое.

Разметка листа металла. Уже на этом этапе вы должны знать размеры, так как от них зависит и объём резервуара. Система отопления без расширительного бака необходимого размера будет работать некорректно. Измерьте старый или сами посчитайте, главное, чтобы в нем было достаточного места для расширения воды;

Вырезание заготовок. Конструкция расширительного бака отопления состоит из пяти прямоугольников. Это если он без крышки. Если хотите сделать крышу, то вырежьте еще одну деталь и разделите ее в удобной пропорции. Одна часть будет приварена к корпусу, а вторая сможет открываться. Для этого ее на завесы нужно приварить ко второй, недвижимой, части;

действие третье.

Сваривание заготовок в одну конструкцию. В дне сделайте отверстие и приварите туда патрубок, через который теплоноситель из системы будет попадать внутрь. Патрубок надо соединить со всем контуром;

действие четвёртое.

Утепление расширительного бака. Не всегда, но достаточно часто, резервуар стоит на чердаке, так как там находится пиковая точка. Чердак – это неотапливаемое помещение, соответственно, зимой там холодно. Вода в баке может замерзнуть. Чтобы этого не случилось, обложите его базальтовой ватой, или еще какими-нибудь утеплителями, устойчивыми к высокой температуре.

Как вы смогли убедиться нет ничего сложного в том, чтобы сделать бак своими руками. Выше описана самая простая конструкция. При этом помимо патрубка, через который резервуар соединяется с системой отопления, в схеме расширительного бака для отопления могут быть дополнительно предусмотрены следующие отверстия:

  • через которое осуществляется подпитка системы;
  • через которое лишний теплоноситель сливается в канализацию.

Схема бака с подпиткой и сливом

Если вы решили сделать бак своими руками с патрубком для слива, то разместите его так, чтобы он был выше линии максимального заполнения резервуара. Вывод воды через слив называется аварийным выбросом и главная задача этого патрубка – это недопущение переливания теплоносителя через верх. Подпитку можно врезать в любом месте:

  • так, чтобы вода была выше уровня патрубка;
  • так, чтобы вода была ниже уровня патрубка.

Каждый из способов правильный, разница лишь в том, что поступающая вода из патрубка, который находится над уровнем воды, будет журчать. Это скорее хорошо, чем плохо. Так как подпитка осуществляется в том случае, если в контуре недостаточно теплоносителя. А почему его там не хватает:

  • испарение;
  • аварийный выброс;
  • разгерметизация.

Если вы слышите, что в расширительный резервуар поступает вода из водопровода, то уже понимаете, о возможности возникновения каких-то неполадок  в контуре.

В итоге на вопрос: «нужен ли расширительный бак в системе отопления?» — можно наверняка ответить, что нужен и обязательно. Также нужно отметить, что для каждого контура подходят разные резервуары, поэтому правильный подбор и правильная настройка расширительного бака в системе отопления крайне важны.

Для чего нужен насос в системе отопления

Циркуляционные насосы для отопления частных домов, предназначены для создания принудительного движения теплоносителя в водяном контуре. После установки оборудования, естественная циркуляция жидкости в системе становится невозможной, насосы будут работать в постоянном режиме. По этой причине, к циркуляционному оборудованию предъявляют высокие требования относительно:

  1. Производительности.
  2. Шумоизоляции.
  3. Надежности.
  4. Длительного срока эксплуатации.

Циркуляционный насос нужен для «водяных полов», а также двух- и однотрубных систем отопления. В больших зданиях используется для систем ГВС.

Как показывает практика, если установить станцию в любую систему с естественной циркуляцией теплоносителя, увеличивается эффективность обогрева и равномерное прогревание по всей длине водяного контура.

Единственный минус такого решения, это зависимость работы насосного оборудования от электричества, но проблема, как правило, решается подключением источника бесперебойного питания.

Установка насоса в систему отопления частного дома оправдана как при создании новой, так и при модификации уже существующей системы отопления.

Принцип действия циркуляционного насоса

Работа циркуляционных насосов может несколько отличаться, в зависимости от типа конструкции, но принцип действия остается неизменным. Производители предлагают более сотни моделей оборудования, с различными параметрами производительности и управления. По характеристикам насосов можно разделить станции на несколько групп:

  • По типу ротора – для усиления циркуляции теплоносителя, можно применять модели с сухим и мокрым ротором. Конструкции отличаются по расположению рабочего колеса и движущихся механизмов в корпусе.Так, в моделях с сухим ротором, с жидкостью теплоносителя соприкасается исключительно маховик, создающий давление. «Сухие» модели имеют высокую производительность, но имеют несколько недостатков: создается высокий уровень шумов от работы насоса, требуется регулярное обслуживание.Для бытового применения лучше использовать модули с мокрым ротором. Все движущиеся части, включая подшипники, полностью помещены в среду теплоносителя, служащего смазкой для деталей, на которые приходится наибольшая нагрузка. Срок службы водяного насоса «мокрого» типа в системе отопления, составляет не менее 7 лет. Необходимость в обслуживании отсутствует.
  • По типу управления – традиционная модель насосного оборудования, чаще всего устанавливаемая в бытовых помещениях небольшой площади, имеет механический регулятор с тремя фиксированными скоростями. Регулировать температуру в доме с помощью циркуляционного насоса механического типа, достаточно неудобно. Модули отличает большой расход электроэнергии.Оптимальный насос имеет электронный блок управления. В корпус встроен комнатный термостат. Автоматика самостоятельно анализирует температурные показатели в помещении, автоматически изменяя выбранный режим. Расход электроэнергии при этом сокращается в 2-3 раза.

Существуют и другие параметры, отличающие циркуляционное оборудование. Но для выбора подходящей модели, достаточно будет знать о перечисленных выше нюансах.

Открытый бак своими руками

Открытый бачок

Другое дело расширительный бачок для отопления дома открытого типа. Раньше, когда в частных домах собирали только открытие системы, о покупке бака даже речи быть не могло. Как правило, расширительный бак в системе отопления, схема которого состоит из пяти основных элементов, делали прямо по месту монтажа. Не известно, можно ли было, вообще, его купить в то время. Сегодня проще, так как можно это сделать в специализированном магазине. Сейчас в преимущественном большинстве жилье обогревается герметичными системами, хотя есть еще много домов, где стоят открытие контуры. А как известно, бачки имеют свойство прогнивать и может возникнуть необходимость его замены.

Устройство расширительного бака системы отопления, который продается в магазине, может и не соответствовать требованиям вашего контура. Есть вариант, что он не поместится. Возможно, придётся изготовить его самостоятельно. Для этого вам понадобятся:

  • рулетка, карандаш;
  • болгарка;
  • сварочный аппарат и навыки работы с ним.

Помните о безопасности, одевайте перчатки и работайте со сваркой только в специальной маске. Имея все необходимое, можно сделать все за пару часов. Начнем с того, какой металл выбрать. Раз уж первый резервуар сгнил, значит, нужно сделать так, чтобы со вторым такого не произошло. Поэтому лучше использовать нержавеющую сталь. Толстую брать не надо, но и слишком тонкую тоже. Такой металл дороже обычного. В принципе, можно сделать и из того что есть.

Теперь поэтапно рассмотрим, как сделать бак своими руками:

действие первое.

Разметка листа металла. Уже на этом этапе вы должны знать размеры, так как от них зависит и объём резервуара. Система отопления без расширительного бака необходимого размера будет работать некорректно. Измерьте старый или сами посчитайте, главное, чтобы в нем было достаточного места для расширения воды;

Вырезание заготовок. Конструкция расширительного бака отопления состоит из пяти прямоугольников. Это если он без крышки. Если хотите сделать крышу, то вырежьте еще одну деталь и разделите ее в удобной пропорции. Одна часть будет приварена к корпусу, а вторая сможет открываться. Для этого ее на завесы нужно приварить ко второй, недвижимой, части;

действие третье.

Сваривание заготовок в одну конструкцию. В дне сделайте отверстие и приварите туда патрубок, через который теплоноситель из системы будет попадать внутрь. Патрубок надо соединить со всем контуром;

действие четвёртое.

Утепление расширительного бака. Не всегда, но достаточно часто, резервуар стоит на чердаке, так как там находится пиковая точка. Чердак – это неотапливаемое помещение, соответственно, зимой там холодно. Вода в баке может замерзнуть. Чтобы этого не случилось, обложите его базальтовой ватой, или еще какими-нибудь утеплителями, устойчивыми к высокой температуре.

Как вы смогли убедиться нет ничего сложного в том, чтобы сделать бак своими руками. Выше описана самая простая конструкция. При этом помимо патрубка, через который резервуар соединяется с системой отопления, в схеме расширительного бака для отопления могут быть дополнительно предусмотрены следующие отверстия:

  • через которое осуществляется подпитка системы;
  • через которое лишний теплоноситель сливается в канализацию.

Схема бака с подпиткой и сливом

Если вы решили сделать бак своими руками с патрубком для слива, то разместите его так, чтобы он был выше линии максимального заполнения резервуара. Вывод воды через слив называется аварийным выбросом и главная задача этого патрубка – это недопущение переливания теплоносителя через верх. Подпитку можно врезать в любом месте:

  • так, чтобы вода была выше уровня патрубка;
  • так, чтобы вода была ниже уровня патрубка.

Каждый из способов правильный, разница лишь в том, что поступающая вода из патрубка, который находится над уровнем воды, будет журчать. Это скорее хорошо, чем плохо. Так как подпитка осуществляется в том случае, если в контуре недостаточно теплоносителя. А почему его там не хватает:

  • испарение;
  • аварийный выброс;
  • разгерметизация.

Если вы слышите, что в расширительный резервуар поступает вода из водопровода, то уже понимаете, о возможности возникновения каких-то неполадок  в контуре.

В итоге на вопрос: «нужен ли расширительный бак в системе отопления?» — можно наверняка ответить, что нужен и обязательно. Также нужно отметить, что для каждого контура подходят разные резервуары, поэтому правильный подбор и правильная настройка расширительного бака в системе отопления крайне важны.

Как и где ставится расширительный бак

Итак, мы собираемся своими руками спроектировать и собрать систему отопления. Если она еще и заработает — нашей радости не будет предела. Есть ли инструкция по установке расширительного бачка?

Открытая система

В этом случае ответ подскажет простой здравый смысл.

Открытая система отопления представляет собой, в сущности, один большой сосуд сложной формы со специфичными конвекционными потоками в нем.

Установка котла и отопительных приборов в нем, как и монтаж трубопроводов, должны обеспечить две вещи:

  1. Быстрый подъем нагретой котлом воды в верхнюю точку отопительной системы и ее слив через отопительные приборы самотеком;
  2. Беспрепятственное перемещение пузырьков воздуха туда, куда они устремятся в любом сосуде с любой жидкостью. Вверх.
  1. Установка расширительного бачка отопления в открытой системе всегда выполняется в ее верхней точке . Чаще всего — вверху разгонного коллектора однотрубной системы. В случае домов верхнего розлива (хоть вам и едва ли придется их проектировать) — в верхней точке розлива на чердаке.
  2. Сам бачок для открытой системы не нуждается в запорной арматуре, резиновой мембране и даже в крышке (разве что для защиты от мусора) . Это простой открытый сверху водяной бак, в который всегда можно долить ведро воды взамен испарившейся. Цена такого изделия равна стоимости нескольких сварочных электродов и квадратного метра стального листа толщиной 3-4 миллиметра.

Так выглядит расширительный бак для открытой системы отопления. При желании в люк в нем можно вывести водоразборный кран от водопровода. Но куда чаще он по мере испарения воды доливается обычным ведром.

Закрытая система

Здесь и к выбору бака, и к его монтажу придется отнестись достаточно серьезно.

Давайте соберем и систематизируем основную информацию, доступную на тематических ресурсах.

Монтаж расширительного бака системы отопления оптимален в том месте, где течение воды наиболее близко к ламинарному, где в отопительной системе минимум завихрений. Самое очевидно решение — расположить его на прямом участке розлива перед циркуляционным насосом. При этом высота относительно пола или котла значения не имеет: назначение бачка — компенсировать тепловое расширение и гасить гидроудары, а воздух мы прекрасно стравим через воздушные краны.

Типичная схема установки бачка. Его расположение в однотрубной системе будет таким же — перед насосом по ходу воды.

  • Баки в заводской комплектации иногда снабжаются предохранительным клапаном, сбрасывающим избыточное давление. Однако лучше перестраховаться и убедиться, что в вашем изделии он есть. Если нет — докупить и смонтировать рядом с баком.
  • Электрические и газовые котлы с электронными термостатами зачастую поставляются с встроенными циркуляционным насосом и расширительным баком отопления. Прежде, чем отправляться за покупками — убедитесь, что они вам нужны.
  • Принципиальное отличие мембранных расширительных баков от тех, что используются в открытых системах — их ориентация в пространстве. В идеале теплоноситель должен поступать в бак сверху. Эта тонкость монтажа призвана полностью удалить воздух из того отсека бака, который предназначен для жидкости.
  • Минимальный объем расширительного бачка для водяной системы отопления берется примерно равным 1/10 объема теплоносителя в системе. Больше — допустимо. Меньше — опасно. Объем воды в отопительной системе можно грубо рассчитать, отталкиваясь от тепловой мощности котла: как правило, берется 15 литров теплоносителя на киловатт.
  • Манометр, смонтированный рядом с расширительным баком и подпитывающим вентилем (соединяющим отопление с водопроводом), может оказать вам неоценимую услугу. Ситуация с залипшим золотником предохранительного клапана, увы, не так уж редка.
  • Если клапан сбрасывает давление слишком часто — это явный признак того, что с объемом расширительного бачка вы просчитались. Совсем не обязательно менять его. Достаточно приобрести еще один и подключить его параллельно.
  • Вода имеет сравнительно низкий коэффициент температурного расширения. Если вы перейдете с нее на незамерзающий теплоноситель (например, этиленгликоль), вам опять-таки понадобится увеличить объем расширительного бака или установить дополнительный.

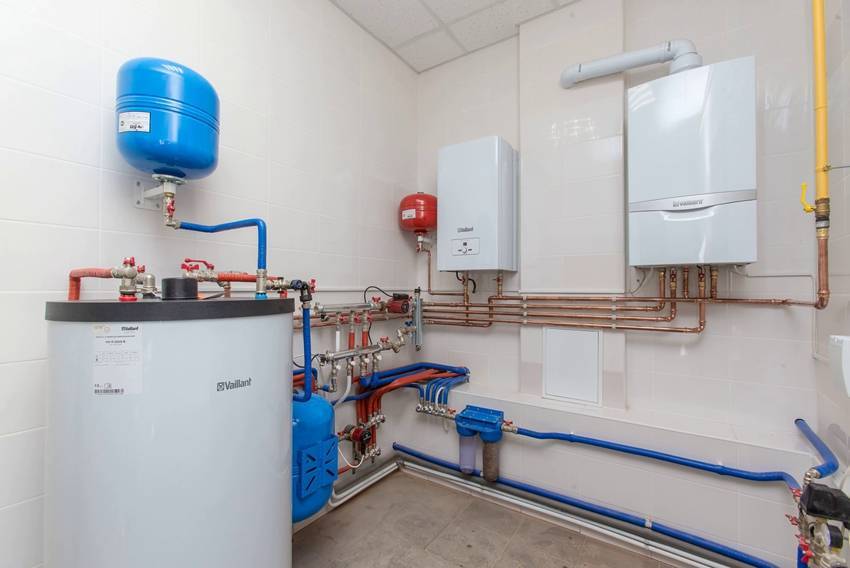

Расширительный бак на фото смонтирован по всем правилам: теплоноситель подведен сверху, бак снабжен манометром и предохранительным клапаном.

Расширительный бак открытого типа, помимо всего прочего, способен еще и стать раздающим коллектором по стоякам на магистрали подачи теплоносителя

В этом случае хорошо утепленный бак стараются разместить как можно ближе к геометрическому центру дома. И уже от него по врезанным патрубкам производится раздача горячего теплоносителя по стоякам системы.

Какой объем бака потребуется?

Теперь о том, каким должен быть объем открытого расширительного бака. Строгих правил на этот счет не существует. Каждый может, зная значение коэффициента температурного расширения воды, емкость своей системы отопления и предполагаемый ее температурный режим работы, оценить насколько увеличится объем жидкости.

По приведенным выше значениям можно было бы предположить, что раз нагрев 100 литров воды до 90 градусов дает прирост объема в 3,5 литра (то есть, по сути, 3,5 %), то можно исходить из нормы 5 % от емкости системы. Но практика показывает, что этого явно маловато. Не забываем, что бак должен иметь предварительное заполнение хотя бы на четверть своей высоты (это минимум) — чтобы система не «хапнула» порцию воздуха. Далее, предусматривается тот самый «переменный объем», который будет компенсировать расширение. Примерно на верхней границе этого объема врезается патрубок перелива. Ну и выше уровня воды до крышки обязательно должно оставаться свободное пространство. То есть в 5 процентов никак не уложишься.

Опыт мастеров, занимающихся монтажом отопления, показывает, что оптимальным решением будет исходить из такого примерного соотношения: объем бака ≈ 10% от объема системы.

Значит, необходимо знать объем своей системы. Как его найти?

  • Если система отопления готова, то проще всего будет засечь по водомеру, какое количество в нее поместится до полного заполнения. Прием очень точный, но мало когда помогающий. Согласитесь, обычно емкость бака просчитывается заранее, а не после монтажа контуров.
  • С весьма большой погрешностью, но все же можно принять соотношение: 15 литров воды на каждый киловатт мощности котла. Понятно, что при таком подходе допустить ошибку – совсем несложно.
  • Наконец, объем системы отопления можно просто просчитать. Надо полагать, что если планируется установка расширительного бака, то в проекте системы уже намечены и монтируемые контуры труб того или иного типа и диаметра, и модель котла, и типы радиаторов отопления, и их количество. То есть если просуммировать объемы всех элементов системы, можно найти искомую величину.

Задача может показаться архисложной. Но на деле это не так страшно – если воспользоваться нашим онлайн-калькулятором, к которому ведет ссылка (он откроется на отдельной странице).

Как рассчитать общий объем системы отопления?

Подбор расширительного бака – далеко не единственный случай когда этот параметр станется необходим. Например, это требуется при покупке теплоносителя-антифриза, при проведении некоторых расчетов смесительных узлов и т.п. С помощью нашего калькулятора расчета общего объема системы отопления читатель выполнит вычисления без особых проблем.

Обратите внимание – если вычисления производятся с целью определения оптимального объёма расширительного бака, то сам бак из расчетов следует исключить. Это сделать несложно – просто передвиньте ползунок слайдера в положение «0»

Недостатки открытой системы отопления

Итак, подведём итог по расширительному баку в открытой систем отопления.

Такие системы, кстати, еще не столь давно полностью преобладали. Хотя бы по той причине, что купить оборудование для системы закрытого типа было попросту невозможно. Но на сегодняшний день их, увы, приходится признавать устаревшими.

  • Явным достоинством видится простота конструкции. В ряде случаев вообще практически не придется приобретать каких-то дополнительных материалов. При желании, вполне функциональный бак можно сделать «на коленке» из хранящегося в гараже «хлама».
  • В открытой системе априори не может возникнуть опасного давления, так как она связана с атмосферой. Это отметает необходимость использования предохранительного клапана.
  • Добавим к преимуществам еще и способность расширительного бака выступать в роли воздухоотводчика.

Но недостатков у системы открытого типа тоже весьма немало:

  • Уже не раз отмечалось, что бак должен быть установлен в самой высокой точке системы. Хорошо, если в доме есть утепленный чердак. Но это бывает не всегда, и приходится предусматривать очень качественное утепление емкости, чтобы ее попросту не «прихватило» в сильный мороз.
  • Если бак приходится устанавливать в помещениях (например, чердака и вовсе нет), то он, размещенный под потолком, явно не станет украшением интерьера.

Расширительный бак для отопления открытого типа: характеристика устройства

Открытый расширительный бак для отопления имеет простую конструкцию в виде прямоугольной или цилиндрической емкости, оснащенной крышкой, которая предотвращает попадание частиц грязи в систему. Расширитель должен иметь патрубок, к которому будет подводиться труба от системы отопления. Емкость также должна быть оснащена сливным краном, который понадобиться для отведения жидкости в канализацию, в случае накопления ее в больших объемах.

Для безопасной эксплуатации расширительный бак должен иметь переливную трубу для отведения лишней воды в сливную сеть в случае переполнения бака. Также к нему должна быть подведена труба водоснабжения для пополнения системы отопления водой.

Расширительные баки для отопления открытого типа могут быть изготовлены из любого материала. Это может быть листовая сталь, нержавейка или пластик. Главным условием является то, что он должен быть термостойким, поскольку теплоноситель нагревается до высоких температур.

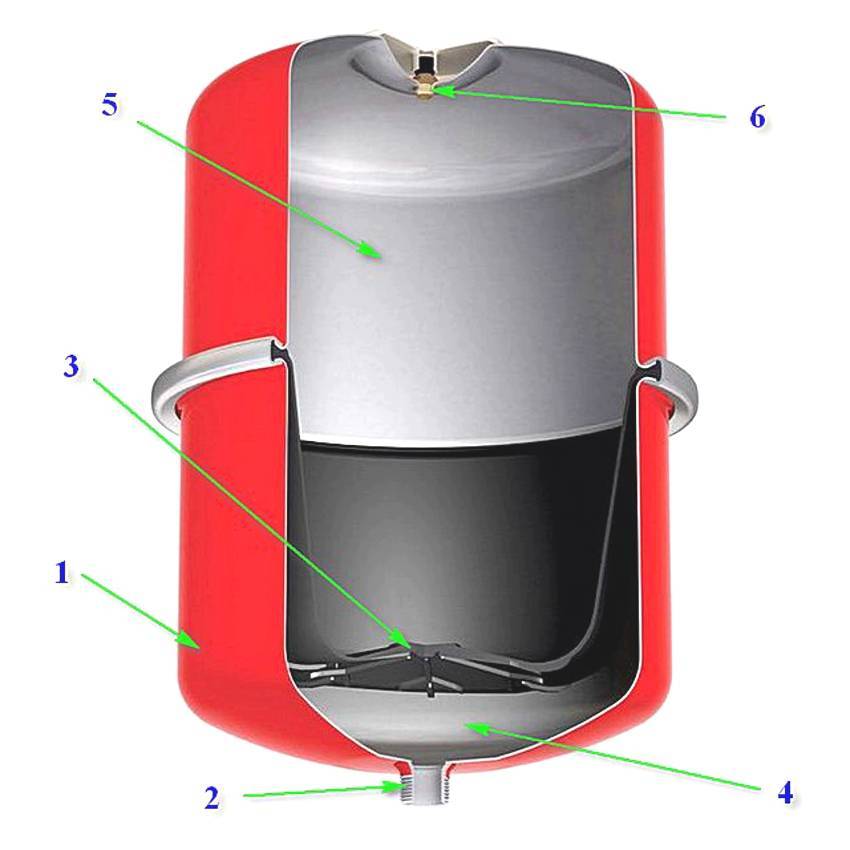

Строение расширительного бака мембранного типа: 1 – металлический корпус, 2 – патрубок, 3 – мембрана между двумя камерами бака, 4 – камера, заполняемая теплоносителем, 5 – воздушная камера, 6 – ниппель

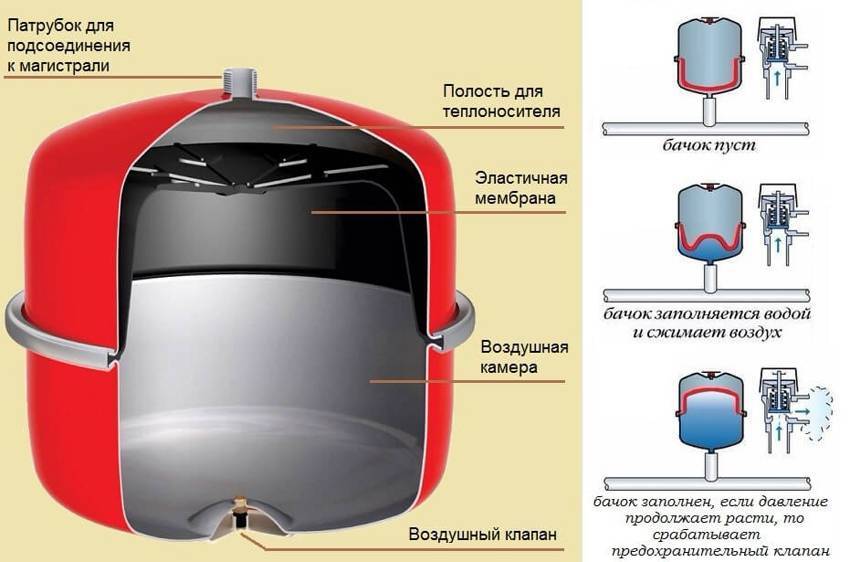

Принцип работы расширительного бачка системы отопления

Принцип работы бака заключается в следующем. Разогретая до значительной температуры жидкость начинает увеличиваться в объеме, тем самым способствуя повышению давления в системе. Излишки жидкости выдавливаются в расширительный бак, где она будет находиться до момента остывания, после чего самотеком возвратится обратно с систему отопления. Данный процесс выполняется циклично.

Расширительный бак для системы отопления открытого типа оснащен несколькими патрубками:

  • для соединения расширительной трубы, через которую поступает теплоноситель;
  • для циркуляционной трубы, что отводит воду из системы;
  • контрольной трубы, предназначенной для регулировки наполненности системы и
  • ликвидации из нее воздуха;
  • переливной трубы, для удаления излишков жидкости.

Также конструкцией предусматривается запасной патрубок с краном, через который вода сбрасывается при ремонте системы.

Принцип работы расширительного бака системы отопления

В случае достижения жидкостью максимального уровня, вода будет поступать через переливную трубу в канализацию, в случае подключения к ней. Если на переливе установлен патрубок с краном, необходимо периодически проверять уровень воды в баке простым открытием запорной арматуры. При установке расширительного бака для отопления, его можно оснастить реле верхнего и нижнего уровней, которые могут подавать звуковой или световой сигнал, когда жидкость доходит до максимального уровня в точке перелива, или минимального.

Поскольку расширительный бак не является герметичным, часть жидкости, прибывая в контакте с воздухом, испаряется, что требует ее компенсации для нормальной работы системы. Это происходит при непосредственном участии человека, который должен контролировать объем воды в системе и, при необходимости, пополнять его.

Достоинства и недостатки открытого расширителя

Главными преимуществами расширительного бака системы отопления открытого типа является простота конструкции и полная автономность устройства, работа которого не зависит от работоспособности системы. Все процессы в нем происходят согласно естественному круговороту, без использования насосного и прочего оборудования. Также радует доступная цена расширительного бака для отопления открытого типа, которая стартует от 1500 руб.

К недостаткам такой емкости можно отнести:

  • необходимость теплоизоляции бака для снижения потерь тепла;
  • монтаж дополнительных трубопроводов, что портит эстетичный вид;

Расширительный бак имеет довольно простую конструкцию

  • не герметичность резервуара;
  • необходимость периодического пополнения воды в системе в результате испарения жидкости. Поскольку вода непосредственно контактирует с воздухом, это может стать причиной возникновения коррозии стальной емкости, что приведет к уменьшению теплоотдачи, появлению шума и снижению периода ее эксплуатации.

В частном доме расширительный бак отопления открытого типа устанавливается в чердачном помещении, лестничном проеме или специально оборудованном боксе, который устанавливается на крыше дома. При достаточной высоте здания его можно расположить внутри жилого помещения в санузле или хозкомнате.

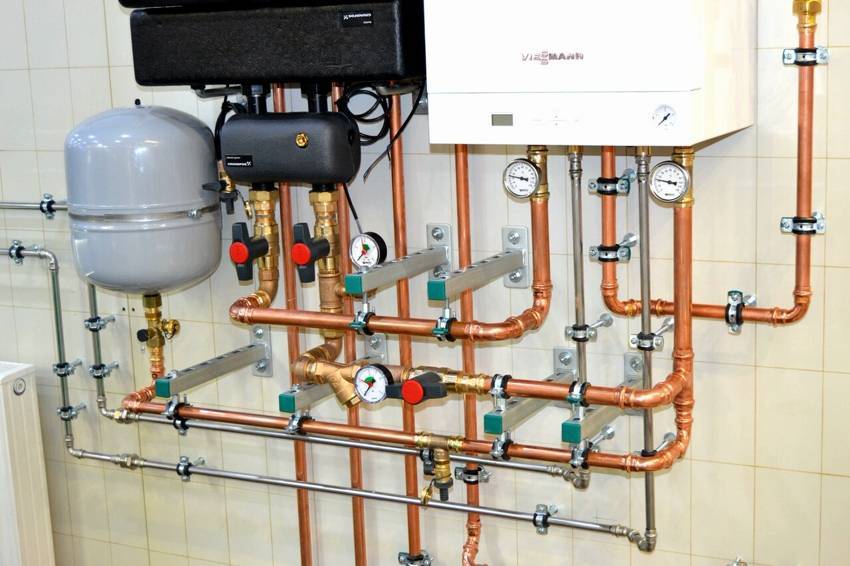

Расширительную емкость устанавливают рядом с котлом отопления
