На каком максимальном расстоянии вкручиваются сваи

Сбор информации для проектирования

Несущая способность винтовой сваи Критически важными показателями, влияющими на количество необходимых опорных элементов, являют несущая способность грунтов и действующие на фундамент нагрузки.

Теоретический расчёт свай по грунту

Для проведения анализа проводят разведочные выработки грунта в месте строительства. Согласно п.5.5. Свода Правил если нагрузка на куст свай будет превышать 3 Нм, то шурф бурят на глубину 5 метров ниже опорного конца.

На лёгких грунтах — насыпных, песчаных, слабоглинистых и набухающих — бурение проводят до подстилающих плотных пород, на которые будут опираться сваи.

Для самостоятельного расчёта количества опор «по грунту» произвести не всегда возможно, для этого надо обладать инженерными знаниями.

Формула выглядит так: F = Yc * (Ycr * R * A + U * ∑ Ycri * f * l).

Обозначения параметров:

• F — несущая способность;
• Yc, Ycr, Ycri — коэффициенты из таблиц Свода Правил;
• А — площадь опоры;
• U — периметр стенок сваи;
• F — сила трения боковых стенок;
• R — несущая способность грунта, полученная по таблице или в результате натурных испытаний;
• L — длина сваи.

Подставив требуемые значения в формулу, вычисляют, какую нагрузку способна выдержать одна опора.

Инструментальное измерение параметров грунта

Существуют способы опытным путём определить несущую способность грунтов.

Метод статических нагрузок заключается в проведении следующего комплекса работ:

1. На стройплощадке устанавливают пробные стойки фундамента, выдерживают время для набора прочности, если свая буронабивная.
2. Прикладывают к опоре нагрузку от ступенчатого домкрата.
3. Точными измерительными приборами замеряют усадку после приложения нагрузки.
4. По специальному алгоритму и таблицам вычисляют несущую способность.

По опыту строителей такой способ считается наиболее точным.

Метод динамических нагрузок предусматривает ударные нагрузки на контрольную сваю с одновременным замером усадки основания после каждого воздействия. По результатам получают искомую величину максимальной возможной нагрузки.

Зондирование с помощью пробной сваи и установленных к ней датчиков позволяет получить данные по сопротивлению каждого слоя грунта, если они неоднородные.

Вычисление нагрузки

Нагрузка стен и перекрытий на фундамент Полную нагрузку на фундамент определяют расчётным путём.

Складывают:

• массу свай и ростверка;
• вес стен, перекрытий, кровли;
• снеговую, ветровую и эксплуатационную нагрузку.

Удельные веса строительных материалов можно получить из справочников и данных производителей.

Снеговая нагрузка принимается по результатам многолетних наблюдений в регионе постройки. Значения отражены в строительных справочниках.

Для регионов с сильными ветрами давление потоков воздуха составляют значительные величины. Пренебрегать ими при расчётах нельзя, особенно для крыш с крутыми скатами.

Под эксплуатационной нагрузкой понимают массу людей, проживающих или находящихся в доме временно. Добавляют вес предметов мебели и бытовых электрических и сантехнических приборов.

Обустройство фундамента: основные требования и параметры

После проведения геологических работ и подтверждения выбранного варианта свайного фундамента, необходимо учесть тип опоры После проведения геологических работ и подтверждения выбранного варианта свайного фундамента, необходимо учесть тип опоры, лучше брать за стандарт значения, приведенные в таблице ниже (значения длин даны в см):

грунт	Длина сваи диаметра 76 мм	Длина сваи диаметра 89 мм	Длина сваи диаметра 108 мм	Длина сваи диаметра 133 мм
песок	350	250	250	250
торф	определяется пробным бурением до глубины залегания плотного слоя
суглинок, глина	300	250	250	250

Кроме несущей способности грунта необходимо рассчитать весовую нагрузку (общую массу) строения, для чего берутся в расчет следующие значения:

• Этажность строения;
• Материал, из которого выполнены несущие и промежуточные стены;
• Наличие локальных сооружений массивного характера (бассейны, камины, печи, прочее);
• Материал межэтажных перекрытий.

Весовая нагрузка рассчитывается вплоть до предполагаемой меблировки, если планируется ставить внушительные гарнитуры или прочие предметы обихода. После чего следует просмотреть таблицу, приведенную для примера (расчет дан на одноэтажный жилой дом размерами 10*10 м без дополнительных утяжеляющих факторов):

Тип дома	Диаметр свай	Количество свай
Каркасно-щитовой	108	25
Брус 100*100	108	25
Брус 100*150	108	25
Брус 150*150	108	25
Брус 200*200	133	25
Сруб	133	25

В расчет принимается также общая площадь фундамента. Зависимость количества свай от размеров фундамента велика, например, для дачного строения 3*3 потребуется всего 4 свайных элемента диаметра 89 мм, для строения 8*8 уже 16 свай диаметра 89 мм, а для дома 10*10 м 25 винтовых свай диаметром 108 мм.

Отметим, что размерный ряд свайных элементов намного шире, поэтому их легко подобрать для каждого индивидуального типа застройки. Вне зависимости от выбора диаметра, необходимо следить за прочностью и практичностью свай. Застройщики чаще всего пользуются сварными сваями с оцинковкой или литыми с наконечниками. Оцинкова предупреждает развитие коррозии и при качественном нанесении покрытия можно не проводить дополнительных гидроизолирующих процедур.

Что касается этапа работ, до обустройства дома из бруса на винтовых сваях предполагается следующий порядок возведения фундамента:

1. Подготовить место для монтажа, разметить площадку;
2. Пробурить малые отверстия для установки свай, определяясь с точками, согласно проектной документации (не забывайте о том, что фундамент делается как под несущими стенами, так и под межкомнатными перегородками);
3. Обязательно сделать точки опоры под локальными массивными предметами, элементами.

А теперь вопрос: расстояние между винтовыми сваями, какое оно должно быть? Застройщики с опытом рекомендуют размещать винтовые опоры для каркасного дома с шагом не более 3-х метров. Но в случае необходимости под брусовой дом с большой массой или при наличии достаточного количества несущих внутренних оснований промежуток между сваями можно уменьшить до 1-1,2 метра (не меньше). Главное, чтобы свайно-винтовой фундамент не представлял собой частокол опор: подобная конструкция не будет обладать большей прочностью и устойчивостью, а вот нарушить целостность грунта и потерять все свои положительные качества сможет.

Общие сведения

Фундамент является основой, базисом любого строительного сооружения. Фундамент делает сооружение надежным и прочным. К примеру, на зданиях, где фундамент делали вручную неподходящим образом, начинаются серьезные проблемы с целостностью стен. Дом просто рушится, и выход при таких случаях лишь один — полный демонтаж свайного оборудования.

На надежность свайного фундамента серьезно влияет и качество грунтов. Так, ленточные фундаменты сделанные своими руками, эксплуатируясь на слабых или неравномерных грунтах, могут дать серьезную трещину, что совершенно недопустимо.

Это же касается и столбчатых фундаментов, хотя они вкручивающиеся и не предназначаются для выдерживания неравномерных нагрузок. Впрочем, это не касается промышленных столбчатых фундаментов, что монтируются в специальные стаканы.

При этом после неправильного заложения фундамента своими руками проблемы появляются не сразу, а начинаются лишь зимой, когда из-за мороза начинают трескаться стены. Дом будет автоматически признан аварийным и станет нуждаться в немедленном и очень дорогостоящем ремонте.

Виды фундаментов

Установка винтовых свай хотя и является наиболее эффективной для дома, что должен надежно стоять зимой и не проседать в грунт, несмотря на мороз, но далеко не единственной. Существует несколько методов создания фундамента:

• ленточный;
• столбчатый;
• плитный;
• свайный.

Фундаментные сваи в земле

Каждый из перечисленных видов фундамента правильно используют, ориентируясь на специфику создаваемого дома, поэтому, как уже говорилось выше, для фундамента дома своими руками, что должен быть правильно защищен от трещин на стенах и проседания в грунт зимой, используют свайный способ, выполняя его, в том числе, закрутить его механическим способом.

Сваи своими руками удобно устанавливаются, они способны выдерживать разнонаправленные нагрузки и передавать их в грунт, какой бы структурой тот не обладал.

Обвязка же винтовых свай ростверком, после того как вкрутить их, позволяет сделать все эти элементы довольно жесткой конструкцией, которая имеет неплохую пластичность.

Как вкрутить последние — рассмотрим ниже.

Внешне винтовая свая выглядит как толстостенная металлическая правильно полая труба, имеющая заостренный наконечник на одной стороне, и наконечник похожий на винтовую лопасть с другой. Правильно завинчивают сваи в грунт, углубляя винтовой наконечник непосредственно в землю. Делать это можно как своими руками, так и с помощью техники.

Для состыковки винтового вида фундамента и будущего дома на другой конец этой своеобразной трубы приваривают оголовок, на котором, собственно, и будет правильно фиксироваться будущее здание. Оголовок затем соединяют с ростверком. Нужно сделать своеобразный обвязывающий пояс свайного фундамента.

Металлическая фундаментная свая

Ростверк на сваях сделать можно как в виде соединенных монолитных балок, так и цельной плиты. Здесь уже все зависит от типа дома, материала свай, разновидностей креплений и еще нескольких факторов. В некоторых случаях ростверк можно сделать не железобетонным, а металлическим или даже деревянным.

Перед тем, как вкрутить фундамент, применяют различные методы проектирования. Используют «шаг», что является специальной строительной ручной разметкой.

Пользуясь винтовым способом закладки фундамента своими руками, строители ориентируются на параметры будущего дома

Прежде всего, обращая внимание на вес и тип строения дома, а так же анализируя глубину закладки фундамента

Без такого подробного анализа предстоящего проведения строительных работ, цена которого достаточно высока, правильно заложить фундамент для дома, что должен защищать здание от мороза зимой, не выйдет.

Расчет количества винтовых свай с помощью калькулятора

Если вам необходимо рассчитать количество винтовых свай, которые потребуются для строительства фундамента на вашем объекте, вы можете сделать это, не выходя из дома. Вам нужно только знать первичные параметры. Необходимо подсчитать количество углов и стыки внешних стен с несущими перегородками. В указанных местах и должны располагаться сваи, они должны идти по периметру с шагом не более трех метров. Если вы планируете установить камин, то, в зависимости от его веса, вам необходимо установить под него от одной до четырех свай.

Воспользуйтесь онлайн-калькулятором расчета количества свай на нашем сайте. Помимо необходимого количества, вы сможете узнать также их предварительный диаметр и длину.

Расчет свайного поля онлайн достаточно прост, Вам требуется только внести данные в соответствующие поля:

1. Укажите длину сторон вашего строения.
2. Укажите тип строения – беседка, баня, дом, гараж, бытовое сооружение и т.д.
3. Укажите при необходимости кол-во этажей. Примечание:дом с мансардой будет считаться 1,5-этажным строением.
4. Выберите строительный материал вашего сооружения.
5. Укажите тип грунта на участке.
6. Укажите количество углов планируемого дома.
7. Укажите высоту цокольного этажа из предложенных вариантов.
8. Отметьте, собираете ли вы устанавливать камин/печку.
9. Нажмите на кнопку «Рассчитать».

Конечно, данный расчет является предварительным, он послужит ориентиром при планировании бюджета и дальнейшего заказа.

Распределение по площади

Расставляя места установки упор, учитывают минимально и максимально допустимые дистанции.

Расстояние между забивными сваями не может быть меньше 3 диаметров опоры, в противном случае бывает отрицательное взаимное влияние.

При распределении опор по фундаментному полю учитывают требование равномерного распределения нагрузок.

Обязательно монтируют сваи в углах постройки и пересечении любых стен между собой. Большее количество опор монтируют под тяжёлыми капитальными стенами.

Нельзя допускать разницу весов между наиболее и наименее нагруженными сваями более 15%. Постоянные нагрузки на опоры не должны различаться более чем на 5% и кратковременных более чем на 20%

Это важно, например, для фундамента под встроенный в дом гараж

Максимальный шаг свай обусловлен наличием или отсутствием ростверка. В большей части случаев сваи не должны располагаться более чем на 1,5 м друг от друга.

Выделяют способы установки:

• одиночный;
• кустовой;
• лентой;
• сплошным полем.

Расположение свай зависит от нагрузки на ростверк Выбор варианта зависит от ранее произведённых расчётов, конфигурации здания, мест максимальных и минимальных нагрузок.

Одиночные сваи предназначены для установки столбов освещения или небольших по площади сооружений.

Кусты монтируют при больших нагрузках на единицу площади, например, под стенами многоэтажных зданий.

Ленты в один ряд чаще всего применяют в строительстве подпорных стенок большой протяжённости.

Расчет стоимости фундамента

Убедиться в экономической выгоде при строительстве свайного фундамента, поможет калькулятор свайно винтового фундамента. Ниже мы постараемся рассчитать примерную стоимость фундамента для каркасного дома своими руками размером 6 на 9 метров.

Способы обвязки свайно-винтового фундамента.

Учитывая, что каждая свая устанавливается на расстоянии 3 метров от предыдущей, на всю конструкцию понадобится 12 свай. Данного количества хватит на то, чтобы выдержать нагрузку со стороны конструкции в размере 16,8 тонн.

Усредненная стоимость одной сваи на рынке составляет около 1560 рублей, стоимость одного оголовка – около 220 рублей. Проведя несложные расчеты, мы получаем, что для строительства свайного фундамента потребуется около 21360 рублей.

Только на бетон для фундамента из 12 столбов нужно будет потратить около 18720 рублей. Однако на этом расходы не заканчиваются. Дополнительно приобретается:

• арматура – 6 прутов стоимостью 4500 рублей;
• доски для опалубки – около 4000 рублей.

Общая стоимость столбчатого фундамента составит около 27220 рублей.

Свайно винтовой фундамент обвязывают брусом.

Много преимуществ имеет свайно винтовой фундамент, цена не единственное его достоинство. Не стоит забывать о том, что дальнейшее строительство можно продолжить сразу после возведения фундамента, тогда как со столбчатым основанием придется ждать несколько суток до полного застывания бетона.

Остановить свой выбор на свайно винтовом фундаменте стоит в том случае, если вы планируете не только уменьшить общую цену работ по возведению каркасного дома, но и значительно ускорить работы. Свайный фундамент устанавливается без использования специального инструмента, при этом количество рабочих может не превышать трех человек.

На сайте представлены материалы, как построить свайно винтовой фундамент, видео которые помогут подробнее ознакомиться с технологией строительства и узнать об особенностях данного основания для каркасного дома.

Несмотря на общую простоту, свайный фундамент является довольно устойчивой конструкцией, которая справляется с повышенными нагрузками. В нашей стране строительство свайного фундамента только осваивается, тогда как в странах запада подобные конструкции востребованы на протяжении многих лет.

Как посчитать шаг

Наибольшее расстояние между буронабивными опорами определают как отношение несущей способности сваи (Р) к нагрузке строения на один погонный метр фундамента (Q). В свою очередь, Р представляет собой суммарный показатель боковой поверхности и основания.

Росн = 0,7 * Rн * F,

где Rн — нормативная несущая способность, F — площадь основания буронабивной сваи, а 0,7 — коэффициент однородности грунта.

Рбок. пов-ти = 0,8 * U * fiн * h,

где 0,8 — коэффициент условий работы, U — периметр сваи по сечению, fiн — нормативное сопротивление грунта у боковой поверхности сваи, h — высота слоя грунта, контактирующего с фундаментом.

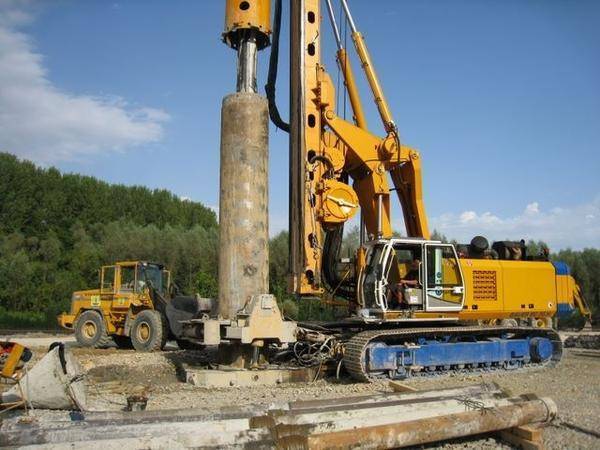

Расположение буронабивных свай

Разделив массу здания на его периметр, получим Qк примеру, 6,2 т/м. В размер приплюсовывается длина основания не только наружных, но и внутренних стен, находящихся под нагрузкой (если есть). Предварительно выберем сваю Ø 30 и длиной 3 м. Р= 12,31 т.

Максимальное расстояние составит 1,98 м.

Теперь начинаем привязку промежутка между опорами к геометрии проектируемого здания. Учитывать необходимо кратность сторон периметра расстоянию между столбами. Увеличить размер просвета можно, приняв расчетную деталь с большим диаметром или длиной (увеличиваем числовое значение Росн, Рбок. пов-ти).

Строительные правила рекомендуют соблюдать расстояние между буронабивными колоннами от 3 до 6 их диаметров. То есть, в свету минимальный зазор 2 диаметра. Уменьшение возможно, ноне рационально. При бурении не происходит такого сдавливания грунта, как при забивании. Однако, близкое расположение столбов (менее 1 м) распределяет нагрузку на поверхность основания с взаимным наложением зон деформации основания. Получаем принцип куста. При расчете трения по боковой поверхности в кусте учитывается только внешний условный периметр всего куста опорных стержней, что уменьшает общее значение этого показателя. Также растет напряжение деформации под подошвой, что может увеличить осадку. Взаимовлияние в кусте рассчитывается по СП 50-102-2003 (п.7.4.4).

Пример вычисления количества свай

Рассмотрим особенности расчета на примере дома квадратной формы с периметром 8х8.

К другим особенностям строения относятся:

• каркасный тип, крыша из шифера, крыльцо;
• размеры фундамента – 8х8, высота строения – 3 метра;
• в доме 3 комнаты, образованные пересечением сплошной стены длиной 8 метров и перегородки длиной 4 метра;
• каркас изготовлен из бруса 150х150, ростверк – 200х200;
• стены обшиты сендвич-панелями.

Вычисление площади стен:

• наружные – 8*3*4=96 кв. м;
• внутренние – 8*3+4*3=36 кв. м.

Вычисление массы стен при использовании табличных значений для массы 1 кв. м:

• наружные (несущие) – 50*96=4800 кг;
• перегородки – 30*36=1080 кг;
• общая масса – 4800+1080=5880 кг.

Вычисление массы цокольных и чердачных перекрытий при использовании табличных значений для массы 1 кв. м:

• цокольное – 8*8*150=9600 кг;
• чердачное – 8*8*100=6400 кг;
• общая масса – 9600+6400=16000 кг.

Для определения массы дополнительной нагрузки (внутреннего наполнения дома: отделочных материалов, вещей, оборудования) используется табличное значение 350кг/1кв. м. При вычислении нагрузки для двухэтажного дома вес дополнительной нагрузки умножается на 2.

8*8*350=22400 кг.

Вычисление общей нагрузки на фундамент:

16000+22400=38400 кг.

Вычисление количества свай по формуле К=Р*к/S, где:

«Р» – общая нагрузка;

«к» – коэффициент надежности (в примере – 1.4);

«S» – максимальная нагрузка на 1 сваю (это значение опирается на специфику сваи, в примере это – опора с диаметром 300 мм).

Сопротивление грунта определяется спецификой той местности, на которой возводится дом. В примере это грунт со средней плотностью 3 кг. /куб. см., слабым промерзанием 1 метр и глубоким залеганием грунтовых вод.

38400*1.4/2600=20.6

Приведенный пример показывает возможный вариант вычислений. Он не учитывает конкретную специфику отдельного строения, которая может повлиять на конечное количество свай и их размещение в плане фундамента.

Один из главных моментов – отделочные материалы и прочее наполнение дома, составляющее примерно половину нагрузки. Табличное значение отталкивается от усредненного веса материалов. Если используется массивная обшивка, например, плиты гранита или мрамора, кладка камня или кирпича и т. п., показатель общей нагрузки может существенно измениться. В таких обстоятельствах без точного подсчета веса всех элементов, относящихся к дополнительной нагрузке, не обойтись.

О свайных фундаментах и рекомендованном расстоянии между сваями смотрите в этом видео.

Расстояние между винтовыми сваями для каркасного дома

Устройство винтового фундамента: расчет количества свай

Каждое строительство имеет свою смету. И здесь возможны два варианта: есть проект и нужно оценить его стоимость или есть определенный бюджет, в который необходимо вложиться. Но прежде чем приступить к изготовлению проектной документации, в обоих случаях предварительно определяется ориентировочное количество материалов и их строительство на винтовых сваях пользуется особым спросом в настоящее время. Это возможность:

• возведения дома на любом типе почв;
• ведения строительных работ независимо от сезона;
• быстрого возведения дома;
• сократить финансовые затраты без потери качества.

Как же правильно вычислить расстояние меду винтовыми сваями для каркасного дома? Самый простой – воспользоваться онлайн-калькулятором или обратиться к подрядчику. Также вы можете провести расчеты самостоятельно, чтобы убедиться в достоверности данных строительной компании, заинтересованной в больших объемах шаг винтов и их количество определяется, ни желанием заказчика, ни желанием исполнителя. Существуют определенные правила, по которым производится расчет.

Факторы и данные, влияющие на расстояние между сваями фундамента в каркасном доме

В производстве различают несколько видов свай, каждый из которых предназначен для определенного типа грунта. Разные типы почвы имеют различную плотность, которая определяет первую расчетную величину – грузонесущую характеристику грунта.Столбы имеют разный диаметр и толщину стенки, длину, размер винтовых лопастей. Эти параметры определяют несущие нагрузки винтовой сваи. Минимальный диаметр – 57 мм предназначен для нагрузок до 1,5 т., максимальный для малоэтажного строительства – Ø159 мм несет общую нагрузку не менее 10,0 т. Больший диаметр столбов используется для возведения многоэтажных зданий и конструкций. При правильных расчетах и установке общая масса строения пропорционально распределяется на каждую сваю, что гарантирует эксплуатацию дома до 100 лет и предотвращает повреждения определенного типа столбов для возведения каркасного дома или дома из бруса на столбчатом фундаменте зависит от геологических исследований грунта. Делая расчеты самостоятельно, вы можете воспользоваться данными специальных таблиц для своей местности. При наличии нескольких типов почв на участке берутся усредненные данные.

Следующим фактором, влияющим на шаг винтовых свай, является общая масса конструкции, которая включает в себя:

• вес строительных материалов;
• бытовую нагрузку (мебель, техника, люди). Согласно документации – это 150 кг/м2 для жилого дома;
• снеговая нагрузка поверхности крыши считается 180 кг/м2, но в разных регионах эта цифра может отличаться.

Эти критерии являются основными. Специалисты включат в расчеты дополнительные данные, например нагрузку ветром и т. вычисления общей нагрузки дома полученные данные суммируются и умножаются на коэффициент запаса – 1,1–1, фундамента также влияет на количество винтовых столбов. Сваи должны быть установлены:

• под каждым углом и поворотом фундамента;
• несущими стенами и перегородками;
• эркерами.

Таким образом, при расчете количества свай и шага между ними следует учитывать:

• характеристики грунта;
• общую массу конструкции;
• конструкцию фундамента.

Как рассчитать шаг установки винтовых свай?

Количество столбов, необходимых для строительства дома на свайном фундаменте, рассчитывается по формуле:

Общая нагрузка дома / грузонесущую нагрузку сваиВ качестве примера можно рассмотреть строительство небольшого одноэтажного дома из бруса 6х6 с мансардой. Размер бруса строительство дома пошло 16,2 куб.м. материала весом 800 кг/куб.Общий вес материала составляет 12 960 кг.Бытовая нагрузка: 36м2 (S дома)х150=5 400 кг.Нагрузка снегом: 36х180=6 480 кг.Суммируем эти вычисления и умножаем на коэффициент запаса.(12 960+5 400+6 480)х1,1=27 324 кг – общая нагрузка дома.Далее определяемся с типом свай по типу грунта. Возьмем, например, винтовой столб диаметром 89 мм, который выдерживает нагрузку до 2т. Делим общую нагрузку дома на грузонесущую сваи – получаем искомое количество свай.27 324/2000=13,662Значит, на строительство данного дома необходимо 14 цифра приблизительна и может быть увеличена при необходимости дополнительной установки свай под лагами, камином, поворотах фундамента.

Рассчитываем фундамент и просвет между фундаментными опорами

Количество свай зависит от площади и будущей основы здания. Необходимо проводить не только точный просчет, но и экономный, ведь внося в расчет конкретную площадь, можно добиться снижения количества свай.

Для того, чтобы понимать, каким образом правильно выполнять подобные расчеты, воспользуемся примером:

Предположим, в проекте будет использована буронабивная свая 0,3 м. в диаметре, и расширение порядка 0,5 м. Таким образом, подошвы опор будут равны:

В случае если нагрузка на какой-то отдельно взятый фрагмент фундамента составит 100 тонн, при диаметре 8, количество опор можно будет легко узнать из:

где n — количество свай, в данном случае n=13.

Это наглядно доказывает, что число буронабивных свай зависит от площади. Нужно понимать, что опора оказывает давление на площадь, это давление необходимо включать в нагрузку.

Одна свая имеет достаточные показатели прочности для того, чтобы выдерживать целое здание. Поэтому, зачастую, восьми свай целиком хватит для того, чтобы закрепить строительный объект. Если участок постройки будет содержать однородный грунт, если участок будет идеальный для возведения здания, большого количество опор просто не потребуется, таким образом, от качества грунтовых масс напрямую зависит уровень ваших расходов.

Предположим, что опора имеет длину 2м., диаметр: 0,33 м. Объем такой опоры вычисляется очень просто:

где S — площадь основания, D — диаметр, l — длина опоры.

Таким образом, учитывая плотность и массу опору, можно вычислить давление опоры, по формуле:

где m — масса опоры, вычисленная посредством произведения плотности и объема.

Если здание окажется намного более масштабным и 12 опор окажется слишком мало, то давление грунтовые массы станут значительно выше, тем не менее, распределения массы станет намного более равномерным. В таких случаях применяют опорную сеть — специальная конструкция из множества свай, применяемая в постройке крупных объектов.

Расчет фундамента, позволяющий оценить просвет между опорами в ростверке, проводиться по следующим этапам:

• Измерения сечений буронабивных опор.
• Оценка числа необходимых свай.
• Состав, число и параметры арматуры в составе сваи.

Следует помнить, что при расчете любого строительного объекта необходимо вносить в планирование тип каждого строительного материала, поскольку от этого зависит давление на грунт, соответственно надежность всего объекта. Для расчетов строительных фундаментов принято использовать не только тип и характеристику грунтовых масс, но и коэффициент неподвижности грунта. Чем меньше показатель неподвижности, тем более пригоден грунт для фундамента.

Шаг свай зависит от таких параметров, как:

• несущее свойство каждой сваи;
• вес будущего здания;
• размеры участка, его площадь;
• характеристики грунта и коэффициент его неподвижности.

Влияние опорного слоя

Установка дома на винтовые, буронабивные, забивные столбы преследует цель, кроме распределения нагрузки, достичь более плотных слоев, на которые можно опереться. Самостоятельно можно вырыть пробные шахты на участке для определения глубины их залегания. Количество – не менее 2. Если пласт наклонный, уступами, надо больше для ясности картины.

Характеристики почв при расчете по нагрузке берут в справочнике. При сложном сочетании условий выполняют анализ контрольной сваи.

Тип и способ установки влияют на количество точек опоры фундамента площадью распределения нагрузки. Висячие элементы работают по боковой поверхности. Винтовые трубы создают уплотнение материала под собой. Буронабивные опоры имеют подошву шире колонны.

Все они проходят ниже уровня промерзания, чтобы создать устойчивость к движению верхних слоев земли при пучении.

Вес и конструкция здания

Очень важно правильно рассчитать нагрузку на основание Нагрузка на опору будет состоять из следующих составляющих:

• Вес готового, укомплектованного мебелью и оборудованием, здания, включая вес фундамента;
• Снеговая + ветровая (максимальные для данной местности) нагрузки;
• Запас прочности (+30%).

Полученное значение будет распределяться на площадь основания. Каждая свая имеет свою, определенную конструкцией, величину рабочей поверхности, через которую передается давление. Несущая способность природного основания должна быть больше воздействия опор. Для этого суммарная площадь передачи нагрузки свайного основания в расчете берется равной, или округляется в большую сторону, отношению массы дома к площади его подошвы.

Проектный расчет расстояния между опорами должен учитывать конструктивное расположение элементов постройки. Расположение опорных узлов, несущих стен, прочие условия, создающие неравномерные усилия. Надо определить места, где требуется установка наклонных, винтовых, усиленных (кустов) свай. Взаимовлияние в таком случае учитывают по СП 50-102-2003

Просвет может меняться в зависимости от расположения горизонтальных балок, жесткости ростверка. В каркасном доме учитывают шаг между стойками, поэтому столбы под каркас ставят кратно 0,6 м. Опорная точка обязательно должна быть под углом здания, в месте пересечения стен. Оптимальное расстояние от одной трубы к другой высчитывается путем определения сопротивления материала балок основания и несущих стен изгибающим, продавливающим нагрузкам.

Особенности расчета

При вычислении интервала размещения свай необходимо учитывать определенные существенные критерии. Это позволит не располагать элементы слишком близко, расходуя средства зря, и не ставить их слишком далеко, подвергая фундамент и весь дом опасности просадки.

В расчетах профессиональных строителей учитываются следующие моменты:

• масса строения (каркас, крыша, отделка и т. п. );
• масса внутреннего наполнения (оборудование, мебель, вещи и жильцы);
• динамические факторы (ветровая нагрузка, вес снега на крыше зимой);
• несущая способность грунта;
• технические параметры винтовых свай;
• коэффициент запаса.

Для определения полезной нагрузки при расчете интервала размещения свай используется соответствующий СНиП. Например, для одноэтажного жилого строения нагрузка установлена на уровне 150 кг на 1 кв. м. площади. Показатели ветровой и снеговой нагрузки являются справочными и устанавливаются для каждого региона в зависимости от местной погодной специфики. Коэффициент запаса в среднем составляет от 1.1 до 1.25.

Перед планированием расположения свай необходимо вычислить их количество. Оно определяется на основе общей нагрузки на опоры. Суммарный вес делится на несущую способность одной сваи, в результате чего выясняется точное количество опор. Далее происходит их размещение с равным интервалом по периметру строения и под несущими конструкциями.

Второй вариант – это расстановка свай, планируемая исходя из определения нагрузки на 1 погонный метр ростверка. Чтобы ее вычислить, необходимо общую нагрузку здания разделить на общую длину всех несущих стен, а потом разделить на несущую способность выбранного типа свай. В результате получается показатель, определяющий необходимое количество опор для поддержания 1 метра ростверка. После этого определяется необходимый интервал размещения свай, достаточный для поддержания фундамента. Этот метод используется для более массивных строений и редко применяется для малоэтажных каркасных домов.

Для определения примерной несущей способности свай конкретного типа нужно посмотреть в таблицу с соответствующими показателями. Более точная информация, используемая в финальных вычислениях, указывается производителем в спецификации на конкретный товар. Стоит учитывать, что минимальное расстояние, на котором вкручивают сваи для дома и террасы – 108 см.

Это интересно: Свайно-ростверковый фундамент: конструктивные особенности и технология монтажных работ
