Как рассчитать несущую способность сваи по материалу

Расчет количества винтовых свай для каркасного дома — Все о брусе и деревообработке

Каркасные сооружения пользуются все большим спросом в нашей стране, поскольку они достаточно прочные, морозостойкие и долговечные. При этом их быстро возводить и просто обслуживать. В качестве основания для них используются винтовые сваи – такой вариант фундамента имеет массу преимуществ. Более того, подобные опоры способны переносить повышенные нагрузки, а также подходят для грунтов любого типа, за исключением грубого каменистого или валунного типа.

Для того, чтобы можно было говорить об экономии бюджета и времени, необходимо понимать, какое количество винтовых свай для каркасного дома понадобится.

Стоит отметить что трудоемкость процесса минимальная. В некоторых случаях, если речь идет о строительстве небольшого объекта на мягкой почве, на создание каркаса понадобится не более 1 дня. Главное, правильно сделать расчет количества винтовых свай для дома – именно об этом и поговорим в этой статье.

Основание для каркасного дома: пример расчета

Напомним, что каркасные строения в нашей стране принято называть еще канадскими, ведь именно в этой североамериканской стране они наиболее распространены. Помимо своей надежности, они еще отличаются и небольшим весом – в среднем давление на каждый квадратный метр площади под строением составляет около 300 кг.

Для примера проведем расчет количества винтовых свай для каркасного дома с мансардой. За основу возьмем следующие данные:

  • крыша – из металла без фронтонов;
  • все стены – одинаковой высоты;
  • толщина стен – 15 см, имеется утеплитель;
  • внутренние стены – 8 см, без утеплителя;
  • общая высота дома – 3 м;
  • размер дома – 6х6 м (правильной формы).

Почва на участке следующего типа – глинистый слой находится на глубине 3 м от поверхности грунта, перепадов высот на территории, где проводится строительство, нет.

Для создания основания будут использоваться трубы в 108 мм и длинной в 3 м – учитывая тип строения и грунта на участке, опор такого размера будет достаточно.

Теперь, как определить необходимое количество стержней:

  • по одному на каждый угол дома – итого 4;
  • на каждой стене сваи нужно устанавливать на расстоянии не более чем в 3 м – итого получается еще по одной свае на каждую стену, то есть 4;
  • по одной свае добавляем на каждый стык внутренних стен — 4 опоры (цифра может меняться, но в меньшую сторону ее лучше не изменять – если стыков стен меньше, расположите сваи на равном расстоянии друг от друга);
  • две сваи – на мансарду.

Считаем, что у нас получилось в итоге: 12 стержней на сам дом и еще две – на мансарду. Если вы не планируете возводить мансарду, то вам будет достаточно 12 опор.

Таким же образом, рассчитывайте требуемое количество труб и для домов другой площади.

Приведем примерную таблицу значений для одноэтажных каркасных сооружений правильной формы наиболее популярных габаритов:

Площадь дома, кв.м.Предполагаемое количество труб, шт
36 (6 х 6)10-12
64 (8 х16-18
48 (6 хдо 16
24 (6 х 4)9

Основные правила монтажа

Если вы решили сами обустроить основание, рекомендуем ознакомиться с правилами, которых нужно придерживаться, дабы избежать ошибок и гарантировать прочность и надежность объекта.

Правильная разметка

Начинать следует с разметки участка:

  • сперва необходимо отметить углы строения, установив вехи;
  • между вехами натягивается веревка;
  • определяется место установки прочих труб, учитывая расстояние между ними;
  • натягивается веревка между противоположными метками стен и сделайте отметки на пересечении таких меток;
  • по окончании работ по разметке веревки удаляются.

Как правильно погрузить стержень

Для моделей указанного размера (диаметр в 108 мм и длиной до 3 м) достаточно будет трех работников. Двое прокручивают ворот, третий — следит за соблюдением строгой вертикальности погружаемой трубы.

  1. Сперва обычным буром нужно будет подготовить небольшую калибрующую скважину – обычно ее глубина составляет примерно треть от длины сваи, но можно и немного меньше.
  2. После того, как стержень погружен, в оголовок устанавливается ворот, при этом контролирующий с помощью уровня проверяет вертикальность положения трубы.
  3. После того как проверена прямолинейность, можно начинать ввинчивать стержни (см. подробную инструкцию в статье «Закручивание свай»).

Заключение

6.3 Расчет буронабивных свай

6.3.1 Расчеты свайных фундаментов и их элементов выполняются в соответствии с общими положениями СП 24.13330.2011, МГСН 2.07-01 [], МГСН 5.02-99 [].

6.3.2 При расчете буронабивных свай из виброштампованного бетона по прочности материала расчетное сопротивление бетона следует принимать с учетом коэффициента условий работы γcb= 1 и коэффициента условий работы, учитывающего влияние способа производства работ при наличии в скважине воды и извлекаемых обсадных труб, γ’cb= 0,9.

6.3.3 Сваю в составе фундамента и одиночную по несущей способности грунта основания следует рассчитывать исходя из условия

                                                               (1)

где N — расчетная вертикальная нагрузка, передаваемая на сваю, кН;

Fd — несущая способность (предельное сопротивление) грунта основания одиночной сваи, кН, называемая в дальнейшем несущей способностью сваи;

γ, γn, γk — коэффициенты, принимаемые согласно п. 7.1.11 СП 24.13330.2011.

6.3.4 Несущую способность Fd буронабивной сваи, работающей на сжимающую нагрузку, следует определять по формулам:

а) при объемном виброштамповании укладываемой бетонной смеси

Fd = γccRRA + UΣγcffihi),                                                (2)

где γс — коэффициент условий работы сваи, γc = 1;

γcR — коэффициент условий работы грунта под нижним концом сваи (для песков и супесей γcR = 1,1; для глин и суглинков γcR = 1; в остальных случаях, согласно п. 7.2.6 СП 24.13330.2011);

R — расчетное сопротивление грунта под нижним концом сваи, кПа, принимаемое, согласно п. 7.2.7 СП 24.13330.2011;

А — площадь опирания сваи, м2, принимаемая равной:

— для буронабивных свай без уширения — площади поперечного сечения ствола сваи в уровне подошвы;

— для буронабивных свай с уширением — площади поперечного сечения уширения в месте наибольшего его диаметра;

U — периметр поперечного сечения ствола сваи, м;

γcf — коэффициент условий работы грунта на боковой поверхности сваи (для любого типа грунта γcf = 0,9);

fi — расчетное сопротивление i-го слоя грунта на боковой поверхности сваи, кПа, принимаемое по таблице приложения ;

hi — толщина i-го слоя грунта, соприкасающегося с боковой поверхностью сваи, м;

б) при вибровтрамбовывании щебня в грунт ниже забоя скважины или сваи-оболочки, погружаемой с выемкой грунта

Fd = γccR1RA + UΣγcffihi),                                               (3)

где γс — коэффициент условий работы сваи, γс = 1;

γcR1 — коэффициент условий работы, учитывающий особенности совместной работы щебеночного «ядра» в основании сваи и окружающего уплотненного грунта, принимаемый по таблице ;

R — расчетное сопротивление уплотненного грунта под подошвой буронабивных свай, сооружаемых с вибровтрамбовыванием жесткого материала в забой, кПа, принимаемое по таблице приложения ;

А — площадь опирания сваи, м2, принимаемая равной:

— для буронабивных свай без уширения — площади поперечного сечения ствола сваи в уровне подошвы;

— для свай-оболочек, заполняемых бетоном, — площади поперечного сечения оболочки брутто;

U — периметр поперечного сечения ствола сваи, м;

γcf — коэффициент условий работы грунта на боковой поверхности сваи, принимаемый:

— при объемном виброштамповании укладываемой бетонной смеси (для любого типа грунта γсf = 0,9);

— в остальных случаях, согласно п. 7.2.6 СП 24.13330.2011 в зависимости от способа образования скважины и условий бетонирования;

fi — расчетное сопротивление i-го слоя грунта на боковой поверхности сваи, кПа, принимаемое по таблице приложения ;

hi — толщина i-го слоя грунта, соприкасающегося с боковой поверхностью сваи, м.

Таблица 1 — Значения коэффициента γcR1

Значение коэффициента для пылевато-глинистых грунтов с показателем текучести IL

0,1

0,2

0,3

0,4

0,5

0,6

для песчаных грунтов

гравелистых

крупных

средней крупности

мелких

пылеватых

Пески средней плотности

0,8

1,0

1,1

Супеси, суглинки и глины

0,8

0,9

1,0

1,1

1,2

Примечания

1 Для промежуточных значений IL значения коэффициента γcR1 определяются интерполяцией.

2 Для гравелистых, крупных песчаных и пылевато-глинистых грунтов с показателем текучести IL < 0,2 определение сопротивлений производится по результатам опытных работ. Для предварительной оценки сопротивления основания под нижним концом сваи по формуле () допускаются принимать γcR1 = 0,5.

6.3.5 При определении несущей способности буросекущихся и бурокасательных свай, воспринимающих сжимающую нагрузку в составе конструкций типа «стена в грунте», следует учитывать уменьшение трения грунта на боковой поверхности сваи, вызванное объединением сечений соседних свай в ряду.

Пример нахождения размеров ростверка

Рассмотрим порядок расчета железобетонного ростверка. Ширина ленты должна быть равна толщине стен.

Если стены дома в 1,5 кирпича, то ширина стен составит 38 см. Такой же будет и ширина ростверка.

Высота ленты при такой ширине должна составить 50 см — это обеспечит необходимую жесткость на прогиб.

Арматурный каркас Будет состоять из двух горизонтальных решеток по 2 стержня 12 мм.

Общий объем бетона, необходимого для отливки, составит 0,5 · 0,38 · 30 м (общая длина ростверка) = 5,7 м3.

Учитывая возможность непроизводительных потерь, лучше заказывать 6 м3 готового бетона марки М200 и выше, или изготовить его самостоятельно прямо на площадке.

Способы вычисления несущей способности по различным параметрам

Несущая способность сваи зависит от целого ряда параметров. Главные из них – материал опоры и виды грунта, с которыми она контактирует при заглублении. Опираясь на данные характеристики можно легко рассчитать необходимое количество элементов свайного фундамента и их геометрические параметры.

Свайные фундаменты

Среди получивших наибольшее распространение в частном домостроении можно выделить следующие свайные фундаменты:

  • На винтовых сваях;
  • На забивных опорах;
  • С помощью буронабивных свай.

Каждый вариант хорош в тех или иных случаях и может использоваться при строительстве зданий различной конструкции и этажности.

Расчет фундамента на винтовых сваях

Винтовые сваи представляют собой стальные трубчатые опоры, оснащенные в нижней части лопастями, облегчающими процесс внедрения в грунт. Для строительства домов используют элементы диаметром 133, 108 и 89 мм. Более тонкие сваи можно применять для монтажа легких конструкций типа беседок и террас.

Фундамент на винтовых сваях

Несущая способность сваи с лопастями зависит от следующих параметров опоры:

  1. Диаметра трубы;
  2. Длины трубы, погруженной в почву;
  3. Диаметра лопастей, распределяющих конечную нагрузку на грунт.

Даже трубы самого большого диаметра не позволяют использовать их для строений из таких сравнительно тяжелых строительных материалов, как кирпич и бетонные стеновые блоки. Для соответствия нагрузке дома даже на таких мощных почвах, как глиняные шаг установки винтовых свай может составлять 0,3 метра, что невыгодно с точки зрения технологии и экономики строительства.

Особенности фундамента на забивных сваях

Максимально возможная несущая способность забивной сваи позволяет широко использовать подобный вид фундаментов даже при строительстве многоэтажных жилых домов. Это способствует их распространению при возведении конструкций высотой до 40-60 метров.

Применение специализированной строительной техники позволяет использовать опоры, длина боковой поверхности которой может составлять десятки метров. Забитая свая нижним концом опирается на высокопрочные скальные породы, передавая им нагрузку от конструкции дома. Прочность материала опоры достаточна для сохранения ее целостности под такой высокой нагрузкой.

В частном домостроении фундамент на забивных сваях распространен очень слабо. Связано это с высокой стоимостью аренды пневматического забивного оборудования и его операторов. Только в крайних случаях строительные инженеры склоняются в пользу такого вида фундамента для двухэтажных частных домов.

Буронабивные сваи – оптимальный вариант фундамента

Буронабивные сваи аналогичны забивным, но монтаж тела опор осуществляется непосредственно на месте строительства. Для этого в грунте бурится отверстие, в которое опускается полая цилиндрическая опалубка в виде труб. Внутрь устанавливается стальной усиливающий каркас и полость заполняется бетоном. Для увеличения несущей способности сваи возможно изготовление ее нижнего конца в виде полусферического или конического расширения.

Важный аспект – материал, из которого изготовлена опора и способ ее изготовления. Максимальная величина характерна для железобетонных заводских стоек. Несущая способность сваи по материалу в расчетах характеризуется коэффициентами, величина которых определяется по соответствующим таблицам.

Фундамент на буронабивных сваях

В процессе бурения первого или пробного шурфа на месте строительства необходимо как можно тщательнее изучить имеющиеся слои грунта, ибо каждый из видов почв обладает различной несущей способностью сваи. Конкретные цифры по каждому виду почв легко найти в соответствующем ГОСТе, который называется «Грунты. Классификация». Эти величины учитывают, когда определяется несущая способность сваи по грунту.

Буронабивная свая, как и забивная, благодаря плотной посадке в почву нагрузку от конструкции дома передает не только своим нижним концом, но и по всей боковой поверхности. Это отличает их от свайных опор и служит неоспоримым преимуществом. Для более тщательного изучения технологии расчета несущей способности сваи рассмотрим ее на конкретном примере.

Как влияет глубина заложения фундамента на несущую способность оснований

Эскиз неравномерного поднятия дна котлована из-за неправильного расчета несущей способности основания

Почему глубоко погруженные основания менее склонны к разрушениям, чем мелкозаглубленные? Ведь мелкие основания нужно обязательно укреплять, подбирать оптимальную конструкцию свай и делать сложные расчеты. Причина здесь кроется в характере поведения грунтов на различных глубинах.

Так для песчаных оснований увеличение глубины погружения фундамента ведет за собой снижение осадки, а вот несущая способность резко увеличивается. Аналогичная ситуация наблюдается с любыми иными почвами, в составе которых есть песок в больших количествах.

Поэтому в зависимости от глубины заложения, различают мелкие и глубокие основания. Понятно, что для каждого типа приходится использовать свои строительные материалы и технику, но при этом надежность конструкций отличается в несколько раз.

Как происходит деформация песчаных грунтов под подошвой фундаментов мелкого заглубления? Сначала происходит укрупнение почвы под подошвой, затем она клиньями поднимается по разные стороны конструкции и формирует свободную полость под подошвой. Поэтому даже незначительные сдвиги и подвижки почвы, повлекут за собой частичное разрушение несущих конструкций. Часто наблюдаются сдвиги и провалы.

А вот фундаменты глубокого заложения разрушить значительно сложнее. Смещение почвы будет практически полностью нейтрализовано вертикальным перемещением почвы по сторонам поверхности основания, и в данном случае могут быть только локальные уплотнения почвы. Разрушение фундамента в третьей фазе деформации почвы имеет спокойный характер. Зависимость глубины фундамента от осадки на глинистых почвах практически не проявляется.

Таким образом, несущая способность оснований – это важный показатель состояния грунтов и пренебрегать им нельзя. Если правильно сделать расчет и учесть все факторы, то уже по готовому результату можно подобрать не только оптимальные размеры и форму будущего фундамента, но и обнаружить скрытые проблемы в уже существующем. И в дальнейшем оперативно принять меры по срочному ремонту или усилению конструкций, чтобы они не деформировались от внешнего воздействия.

Алгоритм расчета свайного фундамента

Процесс расчета начинается с определения общего веса здания.

Он состоит из суммы массы всех конструкций:

При расчете толщина каждого слоя конструкции умножается на ее высоту и на плотность. В результате рассчитывается нагрузка на 1 м2 конструкции.

Кратковременные равномерно распределенные нагрузки (вес людей и мебели) берутся с расчетом 150 кг/м2. Сумма нагрузок вычисляется путем умножения значения на общую площадь здания. После этого определяется нагрузка от веса снега. Она будет зависеть от климатического района и форму крыши.

После этого определяется несущая способность каждой сваи и их количество в ростверках. Полученные значения дополнительно проверяют и только после этого приступают к дальнейшему проектированию и строительству здания.

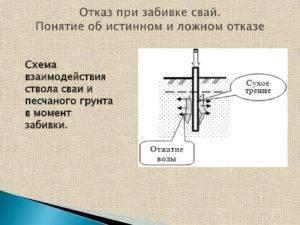

Отказ ложный отказ и отдых сваи сп

Также причиной нулевой продуктивности забивки сваи может стать отток воды от контактирующих со стенками сваи грунтов, в результате чего возрастает сила «сухого» трения почвы о ствол сваи. Рис 1.3: Схема оттока грунтовых вод при забивке свай В таком случае погружение сваи прекращается на определенный срок от 3 до 7 дней.

  1. Рекомендации Рекомендации по проектированию и устройству свайных фундаментов с погружением свай до заданной отметки
  2. Залог сваи
  3. Отказ при забивки свай
  4. Основные термины и определения
  5. Технология устройства свай
  6. Отказ сваи
  7. Расчет отказа свай
  8. Глава V. ФУНДАМЕНТЫ ИЗ ЗАБИВНЫХ СВАЙ И ШПУНТОВЫЕ ОГРАЖДЕНИЯ
  9. Журнал забивки свай
  10. Расчет отказа сваи

Глава V.

Отказ сваи

• Масса ударной молота. • Упругость отказов стержня. — М — коэффициент, зависящий от вида грунта

— А — площадь сечения сваи — Sel- упругий отказ сваи — Ed — расчетная энергия вибропогружателей или удара молота — m1 — масса молота или вибропогружателя — m2 — масса сваи и наголовника — m4 — масса ударной части дизель молота — Sa — остаточный отказ сваи

Расчет отказа сваи при забивке

Это величина, на которую опора готова погружаться.

Ложный отказ сваи может произойти из-за медленного или слишком часто ритма забивания опоры.

Также такую задержку могут вызвать особенности слоев грунта. В любом случае, если остановка погружения происходит до выхода на заданную расчетную глубину, или до отметки залога, то следует продолжать работы. Истинный отказ сваи является конечной целью.

Благодаря проектным работам и предпроектным изысканиям удается выявить эту отметку и необходимо на неё выходить.

Определение проектного отказа свай

В дорожном строительстве с такими усло­виями приходится встречаться при возведении фундаментов опор мостов и других водопропускных сооружений.

Перемычками называют временные сооружения, предназначенные для ограждения места постройки фундамента от поверхностных вод.

Перемычки используют не только для постройки фундамента, но и для возведения дру­гих частей сооружения, расположенных ниже горизонта вод.

Отказ залог сваи

Кроме этого, важно точно провести геологические изыскания на объекте и вычислить глубину отказа сваи – так удастся оптимально использовать возможности свайного основания и предотвратить его разрушение. Проектный отказ сваи это определенный на основе множества исходных данных уровень грунта, на котором погружение сваи становится проблемным. Отказ измеряется в миллиметрах

Отказ измеряется в миллиметрах.

Важным понятием в производстве забивных работ является залог сваи.

Это величина, на которую опора готова погружаться.

Отказ сваи: понятие и расчеты

Это явление называется ложным отказом сваи.

Расчётный отказ – величина сугубо проектная.

При достижении данной величины свая погрузится до определённой отметки и сможет нести определённую нагрузку. Фактический отказ сваи нужен для того чтобы сравнивать его с расчётным отказом.

Для расчёта несущей способности свай сначала проводят всевозможные испытания:

  1. Статистическое зондирование.
  2. Испытание свай (статистические и динамические).
  3. Исследование грунтов.

Расчёт производится согласно СНИП 2.02.03-85 «Свайные фундаменты». Где:

  1. Sel — упругий отказ сваи
  2. m4 — масса ударяемого элемента;
  3. m1 — масса ударяемого приспособления;
  4. Ed — расчётная энергия от удара молота по стержню
  5. m2 — масса стержня и наголовника;
  6. А – поперечная площадь сваи;
  7. Sa — остаточный отказ сваи
  8. М – специальный коэффициент категории грунтов;

Что такое отказ сваи при забивке

Суть этого принципа заключается в следующем: измерения производятся после определённого числа ударов, а полученное значение потом делится на их количество.Измерение залога сваи зависит от типа сваебойного механизма.

Если он оснащен дизельным молотом одиночного типа, то измерения можно производить после 10 ударов.При применении гидромолота лучше опираться не на количество ударов, а на время работы механизма.

Расчетный период чаще устанавливается в минуту. Затем требуется узнать, сколько ударов произвел гидромолот за отведенное время, а после разделить полученную глубину сваи при забивке на число ударов.В современном строительстве сваи можно не только вбивать, но и вдавливать. Для этого используются специальные механизмы.

Так как гидромолот не приспособлен наносить удары по свае, залог также рассчитывается исходя из времени его работы. С таким устройством работы выполняются в несколько приёмов.

Формула Терцаги

Формула Терцаги описывает закономерность уплотнения грунтов и их компрессионное сжатие. Для исследования грунтов редко выбирают метод трехосного сжатия ввиду его сложности, метод одноосного сжатия можно применять лишь к узкому кругу грунтов. Именно поэтому Терцаги рассматривает одноосное сжатие в жесткой таре, где стенки не дают образцу деформироваться.

По мере уплотнения, то есть сокращения объема полостей, давление возрастает. В результате становится понятно, то сумма деформаций образца составляется из пластической и остаточной деформации. (ξ1= ξp+ ξв)

Рис. 4 График нагружения грунта

При выполнении повторного нагружения основанию передаются только упругие деформации.

Исследование грунта

Исследования состояния грунта важный этап в подготовки к монтажу фундамента. Так, лучше всего обратиться к помощи специализированных компании, оказывающих данные услуги на профессиональной основе. Однако, первичные работы можно провести и самостоятельно — воспользовавшись ориентировочным методом исследования и анализа грунта. Рассмотрим поэтапно:

Для извлечение проб грунта необходим бур

Важно помнить, что от этажности будущего здания зависит глубина на которую нужно проделать лунку.
Так, для одноэтажного дома — это 2-3 метра, для двухэтажного дома — 3-4 метров. Однако, если планируется укладка глубокого фундамента для подвала или цокольного этажа, то бурение самостоятельно выполнить не получиться, так как в этом случае глубина будет соответствующая.
Возникает другой вопрос: достаточно ли одного шурфа? Однозначно нет и это объясняется просто

Фундамент будет залегать на достаточной глубине и в разное время года на него будет воздействовать мороз или влага, что в свою очередь может привести к образованию трещин, сколов, дыр как на самом фундаменте, так и на стенах сооружения.
Как бы не было зафиксировано в СниПах о том, что для небольших одноэтажных достаточно 1-2 шурфов, лучше всего заложить 4-5 для надежности.


На первый взгляд нельзя сразу сказать, какие сюрпризы может скрываться в себе грунта на участке, для этого проводится анализ почвы с каждых 30-40 см шурфа до предельной глубины промерзания грунта. Чтобы определить тип почвы, имеющийся на отведенном под застройку участке, вам необходимо пробурить по периметру площадки 3-4 шурфа глубиной на 2 метра и визуально осмотреть извлекаемую из скважины породу.

  • Глинистая почва — имеет желтоватый либо темно-коричневый цвет. При высокой влажности пластична, позволяет слепить шарик, при сдавливании формирующий ровную, без трещин, лепешку. При низкой влажности имеет повышенную твердость, валун из глины сложно раздавить ногой. Сухая глина — оптимальная для строительства фундаментов порода, обладающая высокой грузонесущей способностью, однако строительство на влажной глине чревато проблемами из-за пучения грунта. Несущая способность сухой глины — до 6 кг/см2, влажной — 1-3 кг/см2;
  • Суглинок — почва, имеющая низкую плотность. В составе содержит 30-35% глины и пылеватые (мелкофракционные) пески. Слепленная из суглинка лепешка имеет множество трещин по краям. Суглинок, из-за низкой грузонесущей способности может давать осадку, а наличие в составе пылеватых частиц обуславливает высокую склонность породы к пучению. Несущая способность сухого суглинка — 3 кг/см2, влажного 1-2.5 кг/с2;
  • Супесь — почва, обладающая минимальной пластичностью (песок и 10% глины). Имеет характерный желтоватый либо рыжий цвет, крошится и рассыпается даже во влажном состоянии. Несущая способность сухой супеси — 3 кг/см2, влажной — от 0.7 до 2 кг/см2;
  • Пылеватый песок — мелкофракционные частицы, визуально напоминающие пыль. Фракции менее 0.1 мм в диаметре, грузонесущая способность в сухом виде — 3 кг/см2, влажном — 1 кг/см2;
  • Средний песок — размер фракций 0.1-1 мм, несущая способность сухого песка — 4 кг/см2, влажного — 1 кг/см2;
  • Крупный песок — имеет фракции 0.1-2 мм. в диаметре, размер которых схож с зернами проса. Несущая способность крупного песка не зависит от насыщенности влагой, она всегда составляет 4-5 кг/см2;
  • Гравелистый песок — обломочная порода, содержащая частицы гравия размером до 5 мм. в диаметре. Имеет постоянную грузонесущую способность в 5 кг/см2.

Рис: Разные виды грунта

Стоит понимать, что проектировать фундамент на основе характеристик грунта, определенных кустарным методом, не подпишется ни одна серьезная проектировочная организация, поскольку самостоятельно выявить фактическую плотность грунта, от которой сильно зависит грузонесущая способность породы, невозможно.

Важно: чтобы избежать проблем в дальнейшем, рекомендуется рассчитывать фундамент исходя из усредненной грузонесущей способности любого типа сухой почвы в 2 кг/см2.Может быть интересным:

  1. Стена в грунте, технология
  2. Несущая способность свай

Как найти нагрузку на основание

Нагрузка на фундамент определяется как суммарный вес постройки и всех дополнительных элементов:

  • Стены дома.
  • Перекрытия.
  • Стропильная система и кровля.
  • Наружная обшивка, утеплитель.
  • Эксплуатационная нагрузка (вес мебели, бытовой техники, прочего имущества).
  • Вес людей и животных.
  • Снеговая и ветровая нагрузка.

Производится последовательный подсчет всех слагаемых, после чего вычисляется общая сумма. Затем необходимо увеличить ее на величину коэффициента прочности.

Необходимо решить, возможны ли какие-либо дополнительные пристройки или дополнения, увеличивающие вес дома и изменяющие величину нагрузки на основание. Если подобные изменения входят в планы, лучше сразу заложить их в несущую способность фундамента, чтобы упростить себе задачу в будущем.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
