Принципы расчёта межтрубного расстояния тёплого пола

Параметры для расчета теплового контура

На стадии проектирования необходимо решить ряд вопросов, определяющих конструктивные особенности теплого пола и режим эксплуатации – подобрать толщину стяжки, насос и другое необходимое оборудование.

Технические аспекты организации отопительной ветки во многом зависят от ее назначения. Помимо назначения, для точного расчета метража водяного контура понадобится ряд показателей: площадь покрытия, плотность теплового потока, температура теплоносителя, вид напольного покрытия.

Если водяной пол используется как основной поставщик тепла, то его мощности должно хватать для возмещения 100% тепловых потерь. Если змеевик – дополнение к радиаторной системе, то он обязан покрывать 30-60% издержек теплоэнергии помещения

Плотность теплового потока – это расчетный показатель, характеризующий оптимальное количество теплоэнергии для отопления комнаты. Величина зависит от ряда факторов: теплопроводности стен, перекрытий, площади остекления, наличия утепления и интенсивности воздухообмена. Исходя из теплового потока, определяется шаг укладки петли.

ЧИТАТЬ ДАЛЕЕ: Утепление изнутри потолка, пола и стен в бане своими руками: пошаговая инструкция теплоизоляции кирпичных и деревянных строений

Максимальный показатель температуры теплоносителя – 60 °С. Однако толщина стяжки и напольное покрытие сбивают температуру – по факту на поверхности пола наблюдается около 30-35 °С. Разница между термопоказателями на входе и выходе контура не должна превышать 5 °С.

Финишная отделка влияет на эффективность системы. Оптимальная теплопроводность у кафеля и керамогранита – поверхность быстро нагревается. Хороший показатель КПД водяного контура при использовании ламината и линолеума без теплоизоляционной прослойки. Наименьшая теплопроводность у деревянного покрытия.

Степень теплоотдачи зависит и от материала заливки. Максимально эффективна система при использовании тяжелого бетона с природным заполнителем, например, морской галькой мелкой фракции.

Цементно-песчаный раствор обеспечивает средний уровень теплоотдачи при разогреве теплоносителя до 45 °С . КПД контура существенно падает при устройстве полусухой стяжки

При расчете труб для теплого пола следует учесть установленные нормы температурного режима покрытия:

  • 29 °С – жилая комната;
  • 33 °С – помещения повышенной влажности;
  • 35 °С – проходные зоны и пояса холода – участки вдоль торцевых стен.

Как показывает практика, сократить нагрузку поможет предварительное утепление всего дома. Есть смысл сначала теплоизолировать помещение, а после приступать к расчету теплопотерь и параметров трубного контура.

Немного о водяных теплых полах

Водяные системы – одна из основных технологий обогрева пола в доме. Они имеют ряд преимуществ, которые привлекают к ним мастеров, да и владельцев домов тоже.

Водяной теплый пол — схема

Итак, благодаря водяным полам можно:

  • обогревать помещение без больших энергозатрат;
  • получать равномерное распределение тепла;
  • использовать технологию с высокими показателями теплоотдачи;
  • не бояться, что система быстро выйдет из строя – технология обустройства водяных полов позволяет добиться того, что полы будет крайне сложно повредить;
  • пользоваться водяными полами долгие годы.

Водяной теплый пол прослужит долгие годы

Однако водяные полы не лишены и недостатков. Так, например, при выходе системы из строя заменить ее полностью или частично будет крайне сложно из-за того, что вся система находится внутри бетонной стяжки под напольным покрытием

Монтаж теплого пола из металлопластиковых труб

Тёплый пол от центрального отопления

Для обустройства теплых полов используются различные виды труб. Они отличаются определенными характеристиками, достоинствами и недостатками. Металлопластиковые трубы будут рассмотрены подробно в отдельном разделе, а в таблице ниже можно ознакомиться с другими вариантами типов водовода.

Таблица. Виды труб для систем обогрева пола.

ВидОписание

Медные

Это самый дорогой вариант труб, которые можно использовать для укладки системы теплых полов. Но используются они нередко, так как имеют массу достоинств и считаются гораздо лучшим вариантом, чем любые полимерные трубы. Медные трубы прочны, надежны, быстро нагреваются, хорошо держат и отдают тепло, гибкие, не боятся замерзания или перегрева. Главный недостаток – это лишь стоимость их самих и дополнительных соединительных элементов – фитингов. Также такой водяной подогрев крайне сложно монтировать самостоятельно – здесь необходимо владеть особыми навыками.

Полипропиленовые

Такие трубы, конечно, пригодны для монтажа подогрева полов, но их используют редко из-за недостатков. Они плохо сгибаются, а в ряде случаев (в зависимости от шага контура) их просто невозможно использовать. Также они не пригодны для использования с высокими температурами (свыше 80 градусов). А так они выпускаются разных диаметров, имеют фольгированный слой, который позволяет снизить коэффициент расширения материала. Сами полипропиленовые трубы отличаются высокими показателями надежности, да и стоят недорого. Для работы с таким материалом понадобится приобрести также специальный сварочный аппарат.

Полиэтиленовые

Это хороший выбор для монтажа системы водяных полов. Такие трубы обладают отличной термоустойчивостью (выдерживают температуру до 120 градусов), а также способны полностью восстановить свои физические параметры в период остывания, не боятся многократных циклов нагрева и охлаждения. Это гибкие трубы, которые легко сгибать под нужным углом, они не ржавеют  и способны служить долгие годы. Их минусы – это способность пропускать кислород и окисляться. Но сейчас трубы покрывают специальным составом, который позволяет избежать этой химической реакции.

Слишком тонкий или толстый слой стяжки пола

Если слой стяжки слишком толстый, то у водяного тёплого пола будет большая тепловая инерция. Ночью пол греет, всё нормально.

Стяжка водяного теплого пола

Днём солнце начинает светить в окна, в доме жара и даже если в этот момент выключить тёплые полы, плита тепло будет ещё несколько часов отдавать.

Вечером, наоборот: солнце зашло, плита за день остыла, тёплые полы включили, а они только к ночи нагреются.

В общем, будут большие температурные качели. На Кубани это очень жёстко проявляется из-за резкой смены температур на улице.

Если слой стяжки слишком тонкий, то на полу будет температурная «зебра». То есть часть пола горячая, часть прохладная. Ещё не видел людей, которых бы это не напрягало.

Опрессовка и балансировка водяного теплого пола

При опрессовке трубы незначительно расширяются. Поэтому стяжку следует заливать при заполненных трубах под рабочим давлением.

Опрессовка производится после подключения концевых участков контуров к распределительным коллекторам двумя способами:

  1. Заполнение водой из системы ХВС;
  2. Использование специального ручного насоса.

Давление в системе холодного водоснабжения обычно выше давления в отоплении. К узлу управления с помощью подводок и переходников подсоединяют линию холодной воды. Систему медленно заполняют, стравливая воздух через воздухоотводчики на узле. При этом следят за манометром на узле циркуляции и смешения.

Опрессовка ручным насосом производится аналогично – насос подключают к узлу, заливают в него порции воды, закачивают в систему. Насосы этого типа обычно имеют собственный манометр.

Давление опрессовки по правилам гидравлических испытаний составляет 1,5 рабочего давления. Предельное давление для автономных систем отопления составляет 3,0 кгс/см2. Давление испытания в этом случае составит 4,5 кгс/см2.

После нормативного срока застывания стяжки проводится балансировка контуров. Это реализуется экспериментальным способом, регулировкой расхода балансировочными вентилями. Открытие контуров производится последовательно. Вентиль на первом контуре открыт полностью. При включении каждого последующего контура предыдущие ограничивают в расходе – прикрываю вентили регулировки.

Величина расходов также зависит от проектной длины контура. На малых контурах вентиль приоткрывают незначительно, на протяженных – больше.

Как определить оптимальную температуру помещения

Температурные нормы для жилых комнат указаны в СНиП 44-01-2003. Степень нагрева чистовой поверхности пола должна быть в пределах +26-31°С. Первое значение применимо для помещений, в которых люди находятся относительно постоянно. +31°С – этот норма для ванных комнат, бассейнов. Максимально допустимое значение – +35°С. Для автоматического регулирование температурного режима в коллекторе устанавливают терморегуляторы.

Что влияет на передачу тепловой энергии от горячей воды воздуху в комнате:

  • Теплоизоляция чернового основания. Для уменьшения тепловых потерь необходимо использовать эффективные утеплители – базальтовую вату, экструдированный пенополистирол. Потери тепла – до 10%
  • Толщина чистовой поверхности и материал изготовления. Для бетонной стяжки будет заметна инерция нагрева. Если она залита относительно недавно, может потребоваться до 3-4 месяцев до окончательного испарения влаги из структуры. Тепловые потери – до 5%.
  • Общий объем помещения, степень теплоизоляции наружных стен, крыши. Это основной источник расхода тепла. Снижение температуры теплоносителя до 10%.

Итого, если вода в трубах теплого пола нагрета до +40°С, то воздуху в комнате будет передаваться температура 40-40*(10%+5%+10%)=30°С. Дополнительно учитываются колебания температуры на улице. Чем они ниже, тем больше тепла нужно потратить на обогрев комнаты.

Особенности и сфера применения медного трубопровода

Медные трубы нашли широкое применение в инженерных системах жилых и промышленных помещений. Одним из преимуществ этих изделий перед другими является хорошая устойчивость к воздействию высоких температур, ультрафиолетовому излучению и коррозии. Прокладка труб из меди своими руками становится легче благодаря тому, что они легко гнутся под любым углом.

К недостаткам часто причисляют высокую стоимость материала, однако, неоспоримые преимущества и возможности стоят того. Монтаж труб из меди производится с применением различных фитингов. В зависимости от того, какое нужно создать соединение, разъёмное или неразъёмное, применяют обжимные или паечные фитинги соответственно. На рынке представлено большое количество разнообразных фасонных материалов (например, от Рехау), благодаря которым прокладка труб своими руками становится проще.

Благодаря тому, что медный трубопровод имеет низкое линейное расширение и рабочую температуру от -200°С до +250°С, его установка проводится для создания систем:

  • Водопровода;
  • Отопления;
  • Транспортировки газа;
  • Кондиционирования;
  • Гелиосистем.

Как правило, для канализационных систем используют стальной трубопровод.

Монтаж труб из меди для системы водоснабжения проводится согласно нормам СНиП. Этот материал обладает отличными показателям в эксплуатации: отсутствие заиливания или зарастания внутреннего сечения, высокая устойчивость к хлорсодержащим соединениям (чем в избытке «грешит» наша система водопровода). Кроме того этот самый хлор, создаёт тонкий защитный слой на внутренней медной поверхности, обеспечивая тем самым длительный срок эксплуатации системы водоснабжения. А сама вода насыщается, высвобождаемой при этом, полезной для здоровья человека медью.

Пошаговая инструкция сварки ПП труб

После покупки всех необходимых труб и фитингов можно приступать к их сварке. Этот процесс будет рассмотрен пошагово, с иллюстрациями, чтобы не осталось никаких вопросов.

Шаг #1 – обрезка труб

Этот процесс производится с помощью трубореза. Если срез будет скошенный, то более длинная кромка может сформировать при пайке наплыв и сузить внутренний проход фитинга.

Труборезы имеют максимальное ограничение по диаметру, поэтому выбирать нужно ту модель, которая подойдет под купленные трубы.

Шаг #2 – обработка трубы и формирование фаски

После обрезки необходимо сформировать небольшую фаску на детали, которая будет всовываться в раструб. Для этого применяются различного размера ручные калибраторы либо насадки для шуруповерта.

Оба инструмента имеют встроенные ножи, которые формируют фаску со стандартными параметрами.

Для получения среза нужно насадить трубу на ручной калибратор и несколько раз с нажимом прокрутить вокруг оси.

На армированных трубах, помимо фаски, снимается верхний слой ПП и алюминиевой фольги с помощью шейвера. Он имеет вид цилиндра с ручками и подходит только под один конкретный размер.

После формирования фаски и снятия алюминиевой фольги требуется вытереть все детали начисто.

Шаг #3 – подготовка паяльника

Температура пайки полипропиленовых труб варьируется от 260 до 280 °C, но любителям лучше использовать безрегулировочные паяльники или нагрев до 260 °C. Рекомендуем подробнее рассмотреть значения температуры пайки полипропилена.

Перед включением необходимо надеть на утюг паяльника двусторонние насадки (дорн и гильзу) и поставить прибор на крестовидную подставку.

Затем следует включить паяльник. При достижении на нем температуры 260 °C загорится сигнальная зеленая лампочка.

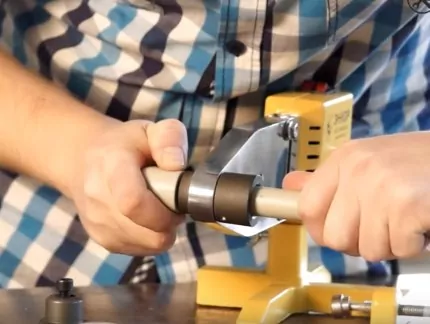

Шаг #4 – нагрев и соединение деталей

Работать с трубами рекомендуется в перчатках. Для нагрева деталей необходимо одномоментно одну соединяемую деталь насадить на дорн, а вторую всунуть в гильзу.

Для соблюдения глубины соединения можно заранее маркером сделать соответствующую отметку на трубе и ориентироваться на неё при всовывании изделия в раструб.

В нижеприведенной таблице указано нормативное время нагрева, соединения и остывания труб, в зависимости от их диаметра, а также глубина всовывания в раструб. При работе в холодном помещении время нагрева может быть увеличено на 1-2 секунды.

После нагрева соединяемые детали с усилием прямым движением нужно состыковать до намеченной черты

Сдвиги трубы и фитинга друг относительно друга допускаются только в течение 4-12 секунд. После этого любые подвижки будут очень негативно сказываться на качестве соединения.

После соединения необходимо дать полипропилену остыть в течение указанного в таблице времени. Желательно посмотреть на получившийся внутренний шов, чтобы убедиться, что наплыв не перегораживает проход. В противном случае придется перепаивать детали. На этом процесс пайки заканчивается.

Выбор труб для теплого пола

Выбирая стройматериалы для обустройства теплого водяного пола, стоит рассмотреть разные варианты, учесть все достоинства и недостатки тех или иных элементов. На сегодняшний день для этой цели используют комплектующие из таких материалов:

Тёплый пол в доме

  1. Медь;
  2. Металлопластик;
  3. Полипропилен;
  4. РЕХ трубы.

Комплектующие из меди самый оптимальный вариант для устройства любой системы отопления. Они обладают хорошей теплопроводностью и долговечностью. Но у них есть два существенных недостатка:

  • Высокая стоимость, что делает их недоступными широкому кругу потребителей;
  • Сложность монтажа. Для установки подобной системы необходимо специальное оборудование и опыт работы. Самостоятельно выполнить монтаж труб из данного материала очень проблематично, поэтому понадобится привлекать специалистов, что повлечет дополнительные затраты.

Самым распространенным материалом для теплых полов является металлопластик. Такие изделия обладают хорошей теплопроводностью, они легко монтируются, а цена на подобные изделия доступна каждому. Кроме того внутри не откладывается известковый налет и они устойчивы к коррозии.

Полипропиленовые изделия используются очень редко, так как у них очень большой угол изгиба. При монтаже теплого пола такое расстояние между трубами является нежелательным, так как система будет работать некорректно.

Трубы из полиэтилена очень прочные, у них большая теплоотдача, а также они довольно износостойкие. Цена на такие изделия невысокая, однако, есть один существенный недостаток. Фиксировать подобные элементы нужно максимально жестко, так как полиэтилен очень пластичный.

Важные нюансы установки

Соединение ПП труб выполняется с помощью резьбовых/нерезьбовых фитингов. В свою очередь, изделия с резьбой могут быть:

  • неразъемными;
  • разъемными.

Стоит заметить, что на монтаж влияют в первую очередь эксплуатационные условия.

  1. Все полипропиленовые детали должны быть защищены от огня.
  2. В случае врезки водомера или накопительного бака желательно взять разъемные резьбовые элементы. Вместе с тем неразъемное соединение приемлемо лишь для гибких шлангов.

    Водомер

  3. Использование деформированных или грязных соединительных элементов категорически запрещено! Равно как самостоятельная нарезка резьбы.
  4. При соединении ровных участков или перехода трубопровода на иной диаметр используются муфты.
  5. Для поворотов используются специальные угольники, недопустим перегиб труб.
  6. Для разветвлений магистрали применяются тройники.

Виды трубопроводов для водяной системы

В настоящее время потребительский рынок предлагает несколько вариантов материалов и комплектующих для водяной системы отопления. При выборе трубопровода для теплого пола, нужно отталкиваться от их стоимости, характеристик и срока эксплуатации.

Рассмотрим самые распространенные виды трубопроводов и их характеристики.

Полипропиленовые

В магазине стройматериалов можно встретить два варианта труб из полипропилена, такие как металлополимерные и полимерные. Характеризуются они хорошей устойчивостью к коррозии, стойкостью к абразивному действию теплоносителя и прочному верхнему слою, который не деформируется при контакте с цементным раствором. Производители металлопластиковых трубопроводов гарантируют, что они прослужат около 40 – 45 лет, полимерные изделия более – 50 лет.

Полиэтиленовые

Отличительной особенностью этих труб заключается в том, что для провидения монтажа не понадобятся комплектующие соединения. Стыковка изделий осуществляется с применением паяльника. Для эластичности трубопровода, достаточно будет прогреть его феном. Полиэтиленовые изделия надежны и прочны, но для водяного пола они должны обязательно иметь армирующий слой. В среднем срок эксплуатации трубопровода составляет – 50 лет.

Нержавеющие

Гофрированные трубы из этого материала считаются самыми долговечными, срок их эксплуатации до сих пор не установлен. Они не поддаются коррозии, не деформируются от высокой температуры и не перемерзают при заморозках. Гибкость материала, позволяет трубопровод укладывать шагом разной величины, что упрощает монтажные работы. Единственным недостатком нержавеющих труб считается то, что их уплотнительные резинки имеют эксплуатационный срок всего 30 лет.

Медные

По отзывам потребителей, трубы из этого материала имеют самую высокую теплоотдачу. С ними можно использовать такие теплоносители как тосол или антифриз. Они удобны в эксплуатации. За счет своего оптимального размера, при монтаже не снижается прочность бетонной стяжки. Срок их эксплуатации около 60 лет.

Помимо приведенных характеристик, при выборе труб для укладки теплого пола, необходимо обратить на их технические параметры. Они должны соответствовать следующим требованиям:

  1. Линейное расширение не более — 0, 055 мм/мК;
  2. Теплопроводность не менее – 0,43 Вт/мК;
  3. Диаметр – от 1,6 см до 2 см.

Также стоит обратить внимание на их предназначение. Многие новички допускают большую ошибку, выбирая для теплых полов, обычные водопровода для горячей воды

Поэтому, перед покупкой очень важно ознакомиться с прилагаемой инструкцией, где можно будет убедиться, что изделие подходят для системы отопления

Схемы укладки водяного контура

Схематически укладка труб для обустройства жидкостного контура может быть выполнена одним из следующих способов:

  • змеевик;
  • двойной змеевик;
  • улитка.

Змеевик. Метод укладки такого контура является наиболее простым и выполняется петлями. Этот вариант будет оптимальным для комнаты, разделенной на различные по назначению зоны, для которых будет удобно применять разные температурные режимы.

Монтаж первой петли осуществляется по периметру комнаты, затем одинарную змейку пускают внутри. Таким образом, в одной половине комнаты будет циркулировать максимально прогретый теплоноситель, в другой – остывший, соответственно и температура будет разной.

Витки змеевика можно располагать равномерно, однако сгибы водяных контуров в таком случае будут иметь сильные заломы.


Змеевидный метод размещения труб идеально подходит для помещений, имеющих незначительные теплопотери. Их применяют не только для квартир и частных домов, но и для объектов промышленности, где есть необходимость отапливать круглый год

Двойной змеевик. В этом случае подающие и обратные контуры расположены друг возле друга по всей комнате.

Угловой змеевик. Он используется исключительно для угловых комнат, где две внешние стены.

К достоинствам змеевидной формы относятся несложная планировка и монтаж. К недостаткам: перепады температурных режимов в одном помещении, изгибы труб довольно резкие, поэтому нельзя применять малый шаг – это может вызвать излом трубы.


При укладке контура в краевых зонах помещения (области пола, где расположены внешние стены, окна, двери), шаг должен быть меньшим в сравнении с остальными витками – 100-150 мм

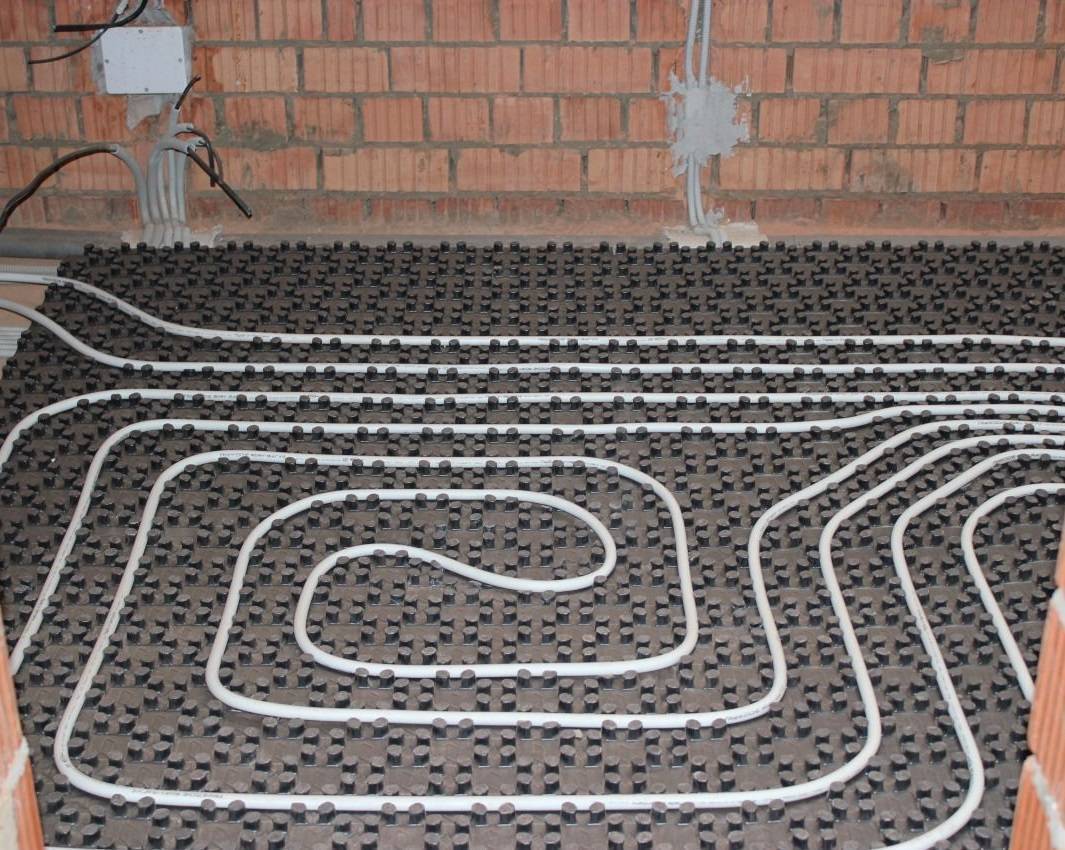

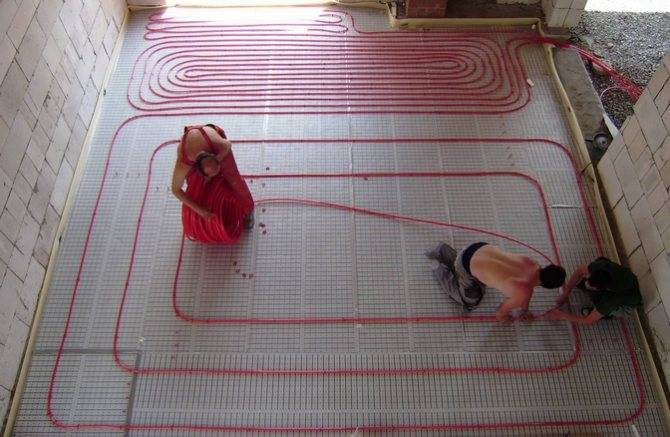

Улитка. Применяя такую схему расположения, подающие и обратные трубы монтируют по всей комнате. Они размещаются параллельно друг другу и устанавливаются, начиная от периметра стен и двигаясь в центр комнаты.

Подающая линия в середине помещения заканчивается петлей. Далее параллельно ей производится установка обратной линии, что прокладывается от центра комнаты и по ее периметру, двигаясь к коллектору.

Наличие в помещении внешней стены может обуславливать двойную укладку труб вдоль нее.


Вследствие чередования двух магистралей при укладке методом улитки, колебание температурного режима в подающей и обратной линии может составлять до 10 °C

К достоинствам этого способа относятся: равномерный прогрев комнаты, из-за плавных сгибов система обладает небольшим гидравлическим сопротивлением, а экономия расходного материала может достигать 15% в сравнении со змеевидным методом. Однако минусы также присутствуют – сложное проектирование и монтаж.

Монтаж водяного теплого пола собственноручно

После того как Вы закупили материалы, можно приступать к монтажу.

Ввиду того что перекрытия могут быть не только бетонным, но и деревянным, мы рассмотрим оба варианта

Монтаж водяных теплых полов своими руками мы разделили на 6 этапов:

2.1. Очистка основания2.1.1. Бетонный пол

Уберите весь мусор и сбейте отдельные бетонные наросты, если они есть. Не волнуйтесь если основание пола неровное, это никак не повлияет на качество монтажа.

2.1.2. Деревянный пол

Просто очистить поверхность от крупного мусора.

2.2. Утепление основания2.2.1. Бетонное

В случае если черновая стяжка не утеплена – требуется утепление. Чаще всего утепляют экструдированным пенополистиролом (Пеноплэкс) или матами. Плиты Пеноплэкса или маты просто прибиваются дюбель-грибами к основанию как это показано на видео:

Видео монтажа утеплителя к бетонному основанию

2.2.2. Деревянное

Деревянное основание не нуждается в утеплении, но не лишним будет застелить его вспененным полиэтиленов (Пенофол) с отражающей поверхностью.

2.3. Монтаж демпферной ленты

Лента крепится на стены, посему, разделим все стены на 2 типа по методу монтажа.

2.3.1. Бетонная или кирпичная стена

Видео монтажа демпферной ленты к бетонной или кирпичной стене

Тут следует крепить ленту дюбель-грибами. Не стоит надеяться на самоклеящуюся ленту – она отвалится на следующий же день.

2.3.2. Деревянная, гипсокартонная, стена со штукатуркой

Видео монтажа демпферной ленты к деревянной, гипсокартонной, стене со штукатуркой

В данном случае, лента крепится обычным монтажным степлером, это просто и быстро.

2.4. Арматурная сетка

Если стяжка Вашего пола менее 3 см или в связи с рельефом основания существуют локальные места где стяжка будет менее 3 см – вам нужна будет арматурная сетка.

Сетку можно укладывать под трубу и на трубу. Но если Вы положите сетку на трубу, то Вам будет очень неудобно ходить по ней во время монтажа бетонной стяжки, сетка под ногами будет выгибаться и торчать из стяжки, чтобы этого избежать необходимо положить несколько досок и ходить только по ним.

Видео монтажа арматурной сетки

2.5. Крепления для трубы

Крепежные элементы трубы подбираются исходя из типа утеплителя, наличия закрепленной арматурной сетки под трубой и типом основания.

Об этом уже говорилось в пункте

Крепежные элементы для трубы

2.6. Укладка трубы

Перед началом монтажа необходимо определиться с методом укладки трубы и местом где будет размещаться коллектор. Существует 3 варианта:

  • двойной спиралью (рис.1);
  • змейкой (рис.2);
  • двойной змейкой (рис.3).

Схемы укладки трубы теплого пола

Самый эффективный вариант — это двойная спираль (рис.1), в этом варианте тепло распределяется максимально равномерно.

К этому моменты Вы должны были уже определиться с шагом укладки трубы. А для того чтобы было удобней производить монтаж рекомендуем сделать лекало размером равным Вашему шагу укладки из любого подручного материала (кусочка трубы или утеплителя, например).

Начинать монтаж рекомендуем с самых дальних от коллектора контуров!

Видео укладки трубы водяного контура

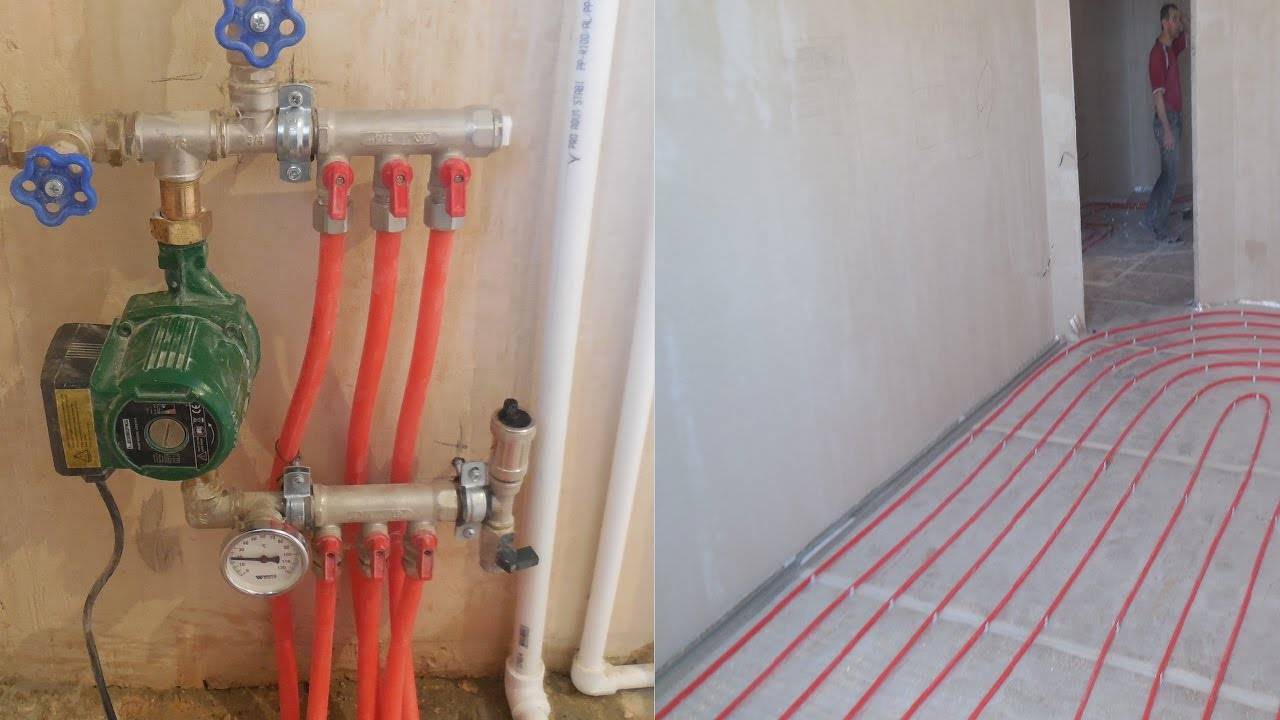

2.7. Монтаж коллектора

Коллектор обычно монтируется в специальный шкаф и на стену.

2.7.1. Сборка коллектора

Для начала надо собрать коллектор и закрепить его на месте.

Видео-инструкция по сборке коллектора

2.7.2. Обвязка коллектора

После сборки коллекторного узла и монтажа его в том месте где Вам необходимо, переходим к «обвязке» (присоединение петель водяного теплого пола к патрубкам коллектора через фитинги) коллектора.

Видео по обвязке коллектора водяного пола

2.7.3. Опрессовка системы

После того как у нас уже собрана вся основная система водяного теплого пола, ее необходимо «опрессовать» (заполнить контура теплого пола теплоносителем или сжатым воздухом). Это делается для проверки герметичности.

Рекомендуется оставить опрессованную систему под давлением 3-6 бар на 1-2 суток чтобы выявить возможные протечки.

Видео-инструкция по заполнению водяного теплого пола теплоносителем

После опрессовки и проверки системы можно переходить к монтажу цементно-песчаной стяжки.

От каких параметров зависит шаг трубы

Многие задаются вопросом, с каким шагом рациональнее и эффективнее укладывать теплый водяной пол. Данный параметр влияет на мощность нагрузки. Она подразумевает стабильность нагрева всего помещения. Шаг контура напрямую зависит от диаметра используемой трубы (16, 20, 25 мм). Диапазон – от 100 до 500 мм. Наиболее востребован шаг в 150, 300 или 400 мм.

Например, наиболее эффективный шаг в нагревательной системе при мощности в 50 Вт/кв.м – 300 мм. Шаг трубы 16 для теплого водяного пола актуален для комнат, требующих особенно сильного обогрева на постоянной основе. Например, в тех участках, где теплопотери больше (вдоль наружной стены, у двери и т.д.), оптимальный шаг – 200 мм. Соответственно, при мощности в 80 Вт/кв.м шаг прокладки водяного теплого пола рекомендуют уменьшать (до 150 мм).

Наиболее простая в исполнении техника укладки контура – спираль. Трубы укладываются с изгибом в 90 градусов. В технологии «змейка» изгиб составляет 180 градусов. Этот момент немного усложняет монтаж нагревательной системы. Если помещение большое или имеет особенности в зонировании, то используют двойные схемы.

Важно! Контур должен укладываться из цельной трубы без нахлестов и повреждений

Оптимальный шаг трубы теплого водяного пола определяется во время расчетов системы и составления проекта. При слишком большом шаге повышается чувствительность человека и становится ощутима разница в перепаде температур напольного покрытия.

Недопустимо использовать маленький шаг для труб с большим диаметром и наоборот. Подобные ошибки в монтаже нагревательной системы приводят к перегреву контура или тепловым провалам. Это способствует нарушению работы теплого пола как единой и эффективной системы.

Важно! Для увеличения эффективности работы системы, каждый раз увеличивая расстояние между трубами, поднимают температуру воды. Кроме размера контура на шаг имеет влияние тип и габариты комнаты, а также расчеты тепловой нагрузки

При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм

При нагрузке в 80 Вт/кв.м – 150 мм

Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года. При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм

При нагрузке в 80 Вт/кв.м – 150 мм

При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм. При нагрузке в 80 Вт/кв.м – 150 мм

Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года

Кроме размера контура на шаг имеет влияние тип и габариты комнаты, а также расчеты тепловой нагрузки. При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм. При нагрузке в 80 Вт/кв.м – 150 мм

Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года

Кроме техники постоянного шага существует переменный вариант укладки контура. Суть заключается в более плотном расположении труб на конкретном участке. Обычно подобную технологию используют вблизи наружных стен, окон и у дверей. Данные зоны характеризуются большими теплопотерями. Учащенный шаг – это 60-65% от стандартного. Самое эффективное расстояние: 150 или 200 мм при размере трубы в 20 или 22 мм. Количество рядов определяют в процессе монтажа.

Переменное или смешанное расстояние между контурами практикуют в помещениях неосновного назначения, где нет острой необходимости постоянного обогрева, а также в местах с большими теплопотерями.

Перед прокладыванием контура подготавливают поверхность. Для этого необходимо обеспечить ее равномерность. Допустима погрешность в 3 см. Наличие бугров, провалов и неровностей приводит к тому, что после запуска нагревательной системы обогрев помещения будет происходить неравномерно. Вдоль стен комнаты укладывают демпферную ленту. Она снизит риск возникновения трещин при высыхании стяжки.

Также на этапе подготовки укладывают теплоизоляцию. Ее плотность остается в пределах 35 кг/куб.м. Последним подготовительным этапом становится укладка арматурной сетки. Она послужит основанием для креплений контура и поможет равномернее распределять тепло. Рекомендуется использовать специальные панели для укладки труб для водяного пола, значительно облегчающие процесс монтажа.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
