Размер колец для колодца: расшифровка маркировки, стандартные габариты

Что ещё нужно приобрести

Для того чтобы колодец был удобным в использовании и лёгким в монтаже, существуют дополнительные аксессуары. Некоторые из них могут идти в комплекте при покупке колец, но бывают и случаи когда покупать такие изделия необходимо дополнительно.

Кольца с дном. Наличие нормального дна, важный элемент в обслуживании колодца. От этого зависят многие факторы, которые влияют на правильный поток воды

Не важно, какой колодец будет возводиться, пусть это вентиляционная шахта или что-то иное, важно проследить, чтобы дно было хорошим, поскольку это позволит устранить проблемы до их появления. Для удобства монтажа все размеры колец с дном идентичны стандартным размерам

Кольца с замком. Замком называются стыки — механическая связка. Благодаря оснащению изделий фальцами (замками) они полностью обеспечивают надёжное соединение. От обычных колец отличаются во многом, начиная от стоимости, заканчивая сроком службы колодца. Этот вид обеспечивает в разы повышенную водонепроницаемость, и максимально снижают риск возможных горизонтальных смещений в сторону.

Крышки колодцев. С первого взгляда — обычные железобетонные изделия. На самом деле крышки с отверстием под люк играют большую роль в использовании. Существует 3 вида разных крышек/люков: тротуарный, магистральный и полимерный люк. В зависимости от этого вида выпускается соответствующая крышка, которая подойдёт ему. От обычных декоративных крышек отличаются усиленными модификациями, такая крышка может выдержать максимальную нагрузку.

Днища

Важно не путать с дном. Днища необходимы для ровной поверхности дна, зачастую это необходимо для строительства туннелей при создании тупиковых стен

По размерам подходят под стандартные кольца.

Плиты перекрытий. Служит для равномерного распределения внешней нагрузки, что делает колодец максимально безопасным для окружающих людей. Плиты перекрытия считаются необходимыми элементами в монтаже. Внешне они представляю собой обычную бетонную панель с небольшим округлым отверстием. Отверстие необходимо для люка, через который человек будет доставать воду.

Опорное кольцо. Устанавливаются непосредственно на горловину уже готового колодца. Опорные кольца позволяют поднять люк с крышкой на проектную величину. Часто применяются при ремонте автомобильных дорог, где служат уровнем дорожного покрытия. Возвести колодец без опорного кольца возможно, но только если рядом нет проезжих частей и пешеходов.

Колодезные домики. Служат для декорации колодца снаружи. Домик, сделанный профессионалами, прослужит много лет. Они отлично смотрятся и благодаря домикам гораздо легче поднимать воду.

Плюсы и минусы ЖБ колец

Бетон удобен благодаря следующим характеристикам:

Размеры – широкий выбор моделей.
Марки бетона и присадки могут быть подобраны так, что выдержат высокую нагрузку, влажность и перемерзание.
Изделия не нуждаются в специальной обработке и уходе.
Длительный срок эксплуатации – до 100 лет.
Простота монтажа.
Возможно изготовление бетонных комплектующих непосредственно на участке своими силами.
Низкая стоимость.

Минусами могут оказаться:

Большой вес секции.
Необходимость применения крана при монтаже.
При неправильной установке – трудности с гидроизоляцией соединений.
Проблемы с демонтажем, заменой секций.

Как проверить размер колец для колодца по ГОСТу

Выбор производителя колец для колодца, обычно, головная боль. Производителей разного масштаба обычно несколько. Кому отдать предпочтение? Можно собрать отзывы по соседям и так выбрать пару-тройку производителей. Дальше стоит проехаться и посмотреть воочию, потому что «нормальное качество» у каждого свое

На что обращать внимание и как осматривать колодезные кольца? Вот как определяет проверку тот же ГОСТ

Измерения проводят по двум перпендикулярным диаметрам. Это значит, что выбирают одну из точек. Напротив нее будет расположена вторая, а две других на перпендикуляре (прямая, проведенная под углом 90° — как на рисунке).

Как проверить размер бетонного кольца для колодца

В четырех точках, попарно расположенных друг напротив друга, измеряют толщину стенок. Причем этот параметр желательно проверить снизу и сверху. Если кольца замковые, проверяют и параметры шипа/паза — они должны совпадать. И контролировать надо тоже и сверху и снизу.
Также в четырех точках, проверяют высоту кольца.

По той же методике проверяют плиты, кольца. Выбирают четыре точки — по две на перпендикулярных прямых и в них проводят измерения. Измеряемые величины должны совпадать. Допустимые отклонения — не больше 1,5%.

Какие лучше и как определить качество

Монтировать их можно через 28 дней, так что «свежие» кольца лучше не покупать. Еще один момент: в последние дни вызревания могут проявиться трещины. Так что лучше всего приобретать «вылежанные» на складе колодезные кольца. Как видите, технология проста, кроме форм никакого оборудования. Это и позволяет открывать небольшие цеха, которые делают эту продукцию. В таком случае качество полностью зависит от того, кто замешивает и заливает формы.

Выбирать надо по качеству стенок и края, отсутствию брака и отклонений в размерах

Для изготовления колодезных колец вибропрессованием требуется специальное оборудование. Не только формы, но и сам вибропресс. Он создает определенное давление и частоту вибрации на каждом из этапов процесса. Результат — более однородный бетон, гладкие и ровные края, идеально сформированный край или замок. Но и цена выше — более дорогое оборудование.

Какого производителя выбрать

В РФ производством ЖБ колец занимаются около 250 производителей, охватывающих всю территорию страны. Поэтому выезжать за пределы своего региона в поисках дешевизны экономически невыгодно. Сэкономленные средства съест транспортировка. Однако продукция некоторых заводов пользуется особым спросом. Можно выделить:

«ВТГ Строй» в Мытищах Московской области, отправляющий свои изделия по всей стране. Особым спросом пользуются их КС 10.9, КС 15.9 и КС 20.9 фальцевые и плоские в комплекте с крышкой и люком. Средняя стоимость — 2,1 тыс. руб.
ОАО «Завод строительных промышленных деталей», работающий более 45 лет в Тюмени. Он имеет собственную аккредитованную строительную лабораторию, которая позволяет не только следить за качеством, но и разрабатывать новые технологии.
в Новокузнецке является поставщиком качественных ЖБИ по всей Кемеровской области. Помимо выпуска стандартных конструкций предприятие охотно работает и с заказами по индивидуальным проектам.
в Краснодаре отличается широким ассортиментом и высокой мощностью производства. Цены на ЖБИ начинаются от 1,4 тыс. руб.

Эти производители строго отслеживают технологию производства и гарантируют качество своей продукции.

Виды бетонных колодезных колец

Бетонные кольца применяют при устройстве колодцев различного назначения. Из них собирают питьевые, канализационные, сточные колонны и отстойники, резервуары. Также из них строят канализационные отстойники, септики. В ГОСТе 8020-90 определены все виды изделий для изготовления сетей и колодцев в частности. Не все они применяются в быту. Чаще всего применяют следующие виды колец:

КС — кольцо стеновое или сквозное. Представляет собой бетонный цилиндр. Установленные один на другой, они образуют колонну колодца. Бывают разного диаметра — от 70 см до 200 см, с толщиной стенки от 5 до 10 см. Могут быть:
- обычные с ровным краем, стандартной толщиной стенки;
- со сформированным выступом — для замкового стыка;
  Бетонные кольца для стенок колодцев могут быть с фальцевым краем — это когда сформирован выступ для замкового соединения
- усиленные — с большой толщиной стенки для случаев глубокого заложения;
- армированные — с введенной арматурой.

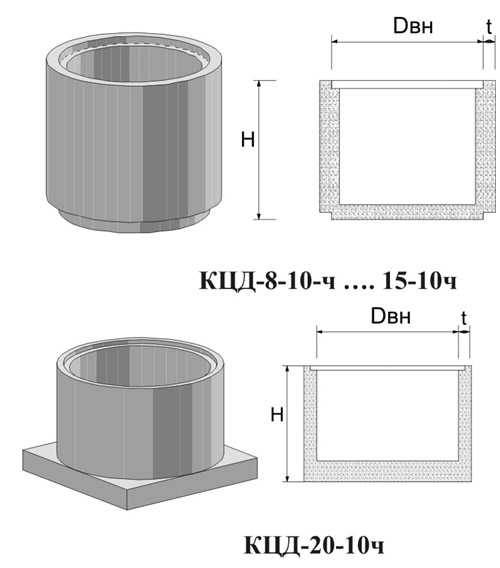

КЦД — кольца бетонные с дном. Представляют собой подобие стакана с литым дном. Устанавливаются при сборке канализационных колодцев и отстойников, септиков. Гарантируют герметичность и ускоряют монтаж — не надо заливать плиту для дна.
КЦО — кольцо опорное. Устанавливается на собранную колонну под горловину. Позволяет вывести крышку колодца на нужную высоту.
КО — кольцо опорное. Устанавливается в качестве фундамента колодца. Имеет небольшую высоту, но толстые стенки.

По стандарту стенки колец могут иметь технологический уклон не более 1.5%. Но при этом толщина стенки и внутренний диаметр посередине высоты должны совпадать с нормативными. А вообще, ровные стенки, отсутствие каверн и трещин — признак нормального качества.

Плиты для перекрытия и основания

Еще при устройстве колодцев могут понадобиться плиты. Некоторые из них кладут на дно, другими закрывают сверху. При устройстве питьевых колодцев, бетонные плиты кладут нечасто — чаще делают домик для колодца. При сборке септиков из колодезных колец, часто плиту основания заливают, а не укладывают готовую. Так что без этих изделий можно обойтись, но их использование сокращает сроки работ. Вообще, в ГОСТе есть такие виды плит для колодцев:

ПН — плита днища. Это плоский круглый блин, который кладут на дно вырытого котлована.
ПО — плита опорная. Это прямоугольная плита с круглым отверстием по центру. Ею накрывают колодец, если сверху требуется прямоугольная, а не круглая площадка.
Виды плит перекрытия для колодцев
ПД — плита дорожная. Похожа на ПО, только имеет прямоугольные габариты и большую толщину. Кладут на верхнее кольцо колодца, если он выходит на проезжую часть.
ПП- плита перекрытия. Это круглый блин с круглым отверстием под крышку люка. Отверстие смещено к одному из краев для более удобного доступа.

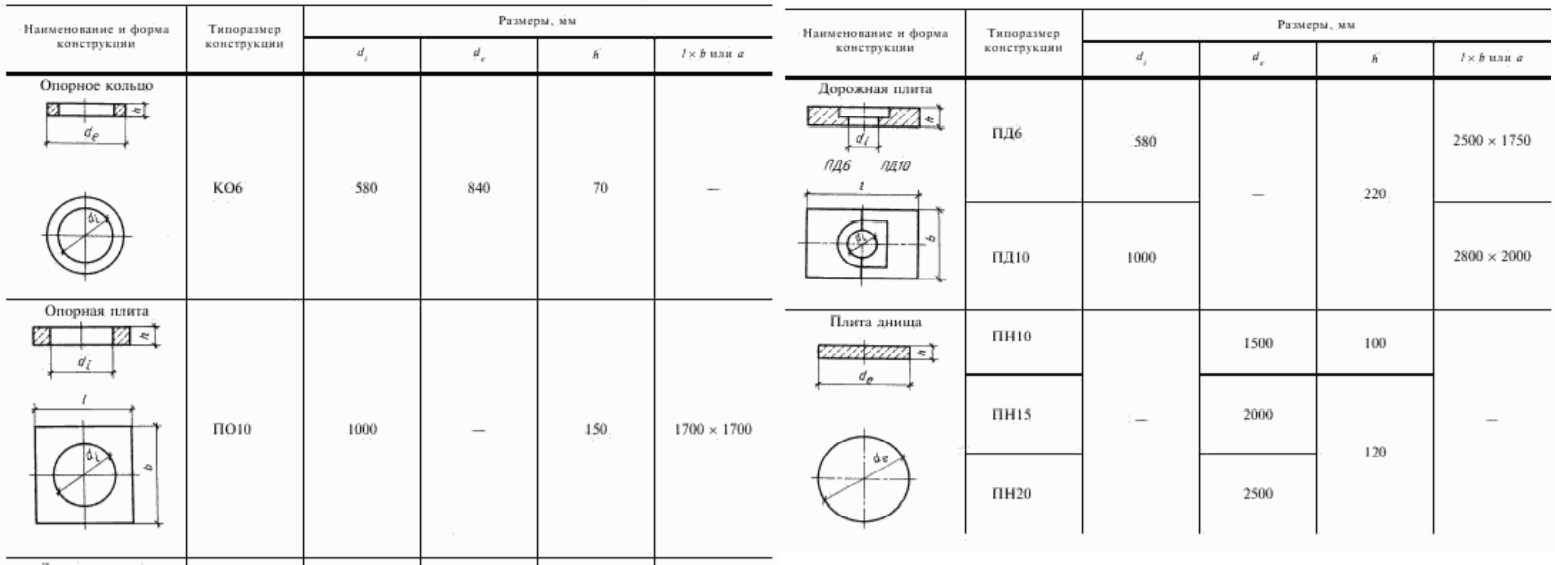

Стандартные размеры для плит

Стандарт допускает наличие скоса на боковых гранях плит, изготовленных в неразъемных формах. Но качество бетона, отсутствие трещин, каверн и других серьезных изъянов — все это признаки нормального качества.

Как выбирать размер

Когда вы определились с конструкцией колодца, знаете какое хотите дно, как и чем накроете колодец, самое главное — определиться с размерами КС. Все остальные элементы выбирают того же типоразмера. Они разработаны так, что подходят один к другому. А количество звеньев определяется исходя из необходимого объема или примерно рассчитывается ориентируясь на глубину залегания водоносного слоя. Для отстойников, септиков, ливневых колодцев считают исходя из необходимого объема хранения.

Размеры колодезных колец всех типов должны совпадать

Если говорить про питьевые колодцы, их собирают из КС диаметром от 100 мм (КС-10) до 150 мм (КС-15). Кольцо с дном или донную плиту не ставят — требуется открытый доступ к водоносному слою. При сборке колодца для стоков, отстойника иди септика, нижнее звено лучше брать сразу с дном — и монтаж проще, и герметичность обеспечена. Еще вариант — донная плита и на нее установленное кольцо КС или КО. КО ставят, если есть необходимость в утяжелении нижней части.

Проектирование и подготовительный этап

При правильном составлении проекта канализации необходимо выяснить:

есть ли возможность подключения здания к централизованным сетям;
каким образом будут утилизироваться отходы в автономной системе;
какой объем стоков будет производиться ежедневно;
будет ли частный дом эксплуатироваться постоянно;
на какую глубину промерзает почва, и какой уровень грунтовых вод на участке.

Проекты канализации и водоснабжения составляют совместно. Комплексный подход позволяет избежать ошибок и сделать канализацию максимально эффективной. В документе указываются:

Общие данные, содержащие название нормативных актов и состав проекта. В этот раздел помещают пояснительную записку к монтажу систем водоснабжения и канализации.
Экспликация помещений – содержит план всех этажей с указанием мокрых зон и указаниями по их гидроизоляции.
Расчет водопотребления и водоотведения. В разделе приведены соответствующие нормы и выполнены расчеты с учетом конкретного дома – многоквартирного или загородного.
План водопровода – содержит точное расположение сантехнических приборов.
Схема канализации – в ней показаны трассы прокладки труб с указанием их размеров и расположением стояков.
Спецификация, в которой указано необходимое оборудование, крепежные элементы, трубы и фитинги.

Подготовительный этап перед проведением канализации заключается в следующих действиях:

Определиться с количеством сантехнических приборов и местом их размещения.
Обеспечить возможность монтажа дополнительного оборудования, для которого потребуется устанавливать канализационный слив. Для этого необходимо установить отведение закрываемого типа с заглушкой.
После расчета всех параметров нарезать трубы, учитывая параметры фитингов. Для пластиковых изделий можно использовать ножовку по металлу. Выполнять срез необходимо под прямым углом. После процедуры края следует зачищать ножом или наждачной бумагой.
Проводить монтаж канализационного трубопровода необходимо под уклоном, для чего используются специальные скобы.

Какого производителя выбрать

«ВТГ Строй» в Мытищах Московской области, отправляющий свои изделия по всей стране. Особым спросом пользуются их КС 10.9, КС 15.9 и КС 20.9 фальцевые и плоские в комплекте с крышкой и люком. Средняя стоимость — 2,1 тыс. руб.
ОАО «Завод строительных промышленных деталей», работающий более 45 лет в Тюмени. Он имеет собственную аккредитованную строительную лабораторию, которая позволяет не только следить за качеством, но и разрабатывать новые технологии.
Фирма «Диалог Строй» в Новокузнецке является поставщиком качественных ЖБИ по всей Кемеровской области. Помимо выпуска стандартных конструкций предприятие охотно работает и с заказами по индивидуальным проектам.
Компания «ЮгСтройКомплект» в Краснодаре отличается широким ассортиментом и высокой мощностью производства. Цены на ЖБИ начинаются от 1,4 тыс. руб.

Эти производители строго отслеживают технологию производства и гарантируют качество своей продукции.

Сборные железобетонные кольца для колодцев и их выбор

Для каждого типа колодца необходимо подбирать кольца строго определенного диаметра. К примеру, в частном секторе для обустройства канализации чаще всего используются кольца для колодцев сборные железобетонные диаметром 1000.

Литая железобетонная основа кольца обеспечивает всей конструкции должную прочность и долговечность. Колодезные конструкции любого типа предусматривают не только сами кольца, но и другие элементы, подбираемые в соответствии с заданным диаметром. Таким неотъемлемым элементом является кольцо опорное, предназначенное для монтажа люка и его вывода на уровень асфальта или окружающего грунта.

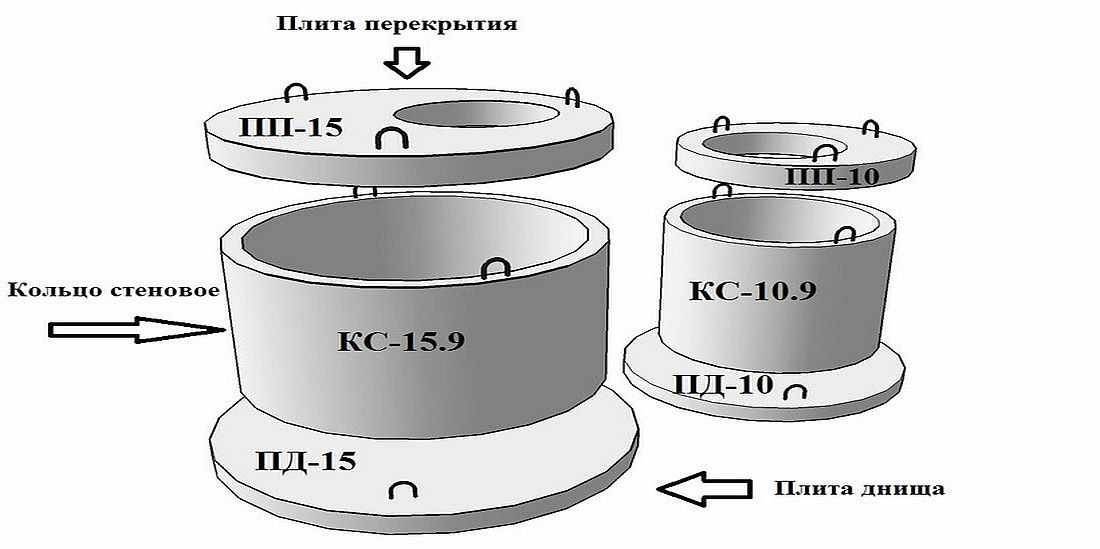

Элементы колодца укладываются в такой последовательности: сначала днище или кольцо с днищем, стеновые элементы, крышка, доборы и затем люк. Каждый из них должен абсолютно точно соответствовать по диаметру предыдущей детали конструкции.

Для чего нужны лотки

Сутью работы водоотводных систем является своевременное удаление скапливающихся на дорожной одежде осадков и талых вод. С этой целью полотну дороги придают поперечный и продольный уклон, а в нужных местах устанавливают ливневки. Через эти сливные ямы вода попадает в сложную канальную систему, состоящую из водосточных лотков, блоков упора и других элементов. Отведенная по этим каналам вода сбрасывается в допустимых местах, например, в местную систему рек.

Если пренебрегать организацией качественного водоотвода, осадочные и талые воды будут скапливаться на дороге. А это чревато разрушением дорожной одежды и размывом земляного полотна, что в свою очередь приведет к быстрому прекращению функционирования автодороги.

Какие лучше и как определить качество

Есть две технологии производства бетонных колец: методом вибролитья и вибропрессованием. В первом случае бетон заливают в разборные формы, уплотняют погружным вибратором и оставляют до схватывания. Обычно происходит это через 6-8 часов. Затем формы снимают и оставляют кольца «дозревать», чтобы они набрали достаточную для продажи прочность — 50%. Монтировать их можно через 28 дней, так что «свежие» кольца лучше не покупать. Еще один момент: в последние дни вызревания могут проявиться трещины. Так что лучше всего приобретать «вылежанные» на складе колодезные кольца. Как видите, технология проста, кроме форм никакого оборудования. Это и позволяет открывать небольшие цеха, которые делают эту продукцию. В таком случае качество полностью зависит от того, кто замешивает и заливает формы.

Выбирать надо по качеству стенок и края, отсутствию брака и отклонений в размерах

Источник stroychik.ru

Особенности монтажа

Процесс установки колодца включает в себя несколько важных этапов. Практически все работы производятся вручную. Монтаж осуществляется в согласии с ранее составленной схемой и чётко сформулированными правилами. Монтируемый колодец должен соответствовать установленным требованиям. Вот основные шаги монтажа колодца:

Выбор и подготовка места. Участок для колодца должен быть расположен на приемлемом расстоянии от жилых помещений. Средняя удалённость от дома — 5 м. Необходимо просторное место, где нет грунтовых вод. В противном случае требуется проводить герметизацию. А это дополнительные растраты.
Если место правильно выбрано, приступают к созданию небольшого котлована. Его можно выкопать вручную или задействовать спецтехнику. По высоте и диаметру котлован всегда больше, чем железобетонное кольцо. Затем на дно конструкции укладывают дренажную подушку. Такая подушка состоит из нескольких слоёв щебня и песка. Также в котлован опускают первое жб-кольцо.
Работа с кольцами. По мере увеличения высоты шахты в неё помещают кольца. Для нижнего яруса рекомендуют использовать конструкции с глухим дном. Стыки между кольцами обрабатывают бетонным раствором. На дне колодца должна располагаться железобетонная плита. Если таковой нет, дно заливают бетоном.

Верхнюю часть колодца покрывают специальной плитой с пластиковым канализационным люком. Когда колодец готов, приступают к выкапыванию траншей для канализационных пластиковых труб.

Сколько стоят бетонные колодезные кольца?

Бетонные колодезные кольца чаще всего используются для устройства канализационных септиков, газовых и водопроводных подземных емкостей. Их стенки достаточно прочны, чтобы не деформироваться под давлением грунта, непроницаемы для воды и способны десятилетиями работать в любых сложных условиях, не требуя ремонта или осмотров. Все они производятся строго по ГОСТ 8020-90 и 13015-2012.

Разновидности и колец
Маркировка и размеры
Стоимость бетонных изделий

Особенности и характеристики

Железобетонные кольца производят методом вибропрессования из тяжелых бетонов с очень высокими эксплуатационными показателями:

Морозостойкость – F150-200 циклов.
Водонепроницаемость – W4-W6.
Класс прочности выдерживается не ниже В15-В20 (М200-М250), но можно встретить изделия, изготавливаемые из бетонов М300-М500.

Для их производства применяются цементы с высокими показателями стойкости к агрессивным средам, а армирование выполняется стальными стержнями диаметром 6-10 мм и проволокой ВР. Металлический каркас обязательно проходит антикоррозийную обработку.

В зависимости от конфигурации и особенностей применения различают следующие виды:

КС (сквозные) – выпускаются в 19 типоразмерах, плюс в продаже встречается еще 11 их вариантов с фальцевым замком.
КД (доборные) – невысокие, размером 20-60 см, позволяющие выложить колодец нужного объема, если набрать его из стандартных ЖБИ не удается. Зачастую изготавливаются под заказ.
ПК – бетонные кольца, монолитно соединенные с крышкой, имеющей смотровое отверстие под люк. Чаще всего идут с dвнутр, равным 1 метру (ПК-10), и устанавливаются в верхней части. Для их производства используется более прочный бетон марки М300.
КЦД – эти, наоборот, имеют дополнительное дно, что гарантирует абсолютную водонепроницаемость в нижней части колодца. Выпускаются всего в 4 типоразмерах диаметром от 1 до 2 метров, и столько же с еврозамком, но уже до 1,5 м в поперечнике.

Габариты и маркировка

Основные размеры – диаметр и высота – указываются в маркировке в единицах дм, их объем в литрах легко определить, просто перемножив оба индекса. Самые распространенные – это варианты d=1,5 м, чуть реже строители ищут кольца размером 1 или 2 метра. Стандартной высотой стенки считается 50-100 см, но на заказ производители могут изготавливать до 1,8 м. Толщина армированного бетона для изделий d ≥ 1,5 метра везде одинаковая – 8 см, для колец большей ширины она увеличивается до 10 см.

Также в маркировке ЖБИ могут присутствовать дополнительные буквенные обозначения, которые свидетельствуют о нормальной (Н), пониженной (П) или особо низкой (О) проницаемости монолита. Выпускаются изделия и с отверстиями для прокладки труб. Их число всегда четное и тоже описывается литерами: «а» – 2 выхода, «б» – 4.

Существует классификация ЖБИ и по типу их соединения друг с другом. Здесь кроме обычных цилиндров с прямыми торцами возможен только один вариант – так называемые еврокольца, жестко сцепляющиеся в замок благодаря специально прорезанным пазам. Их применяют в тех случаях, когда необходимо создать абсолютно водонепроницаемое соединение и при этом сохранить гладкость вертикальных стенок. С обычными же кольцами добиться этого просто невозможно, поскольку они сажаются только на цементный раствор.

Расценки

Стоимость бетонных колец напрямую зависит от их габаритных размеров и сложности исполнения. Самыми доступными являются сквозные изделия марки КС.

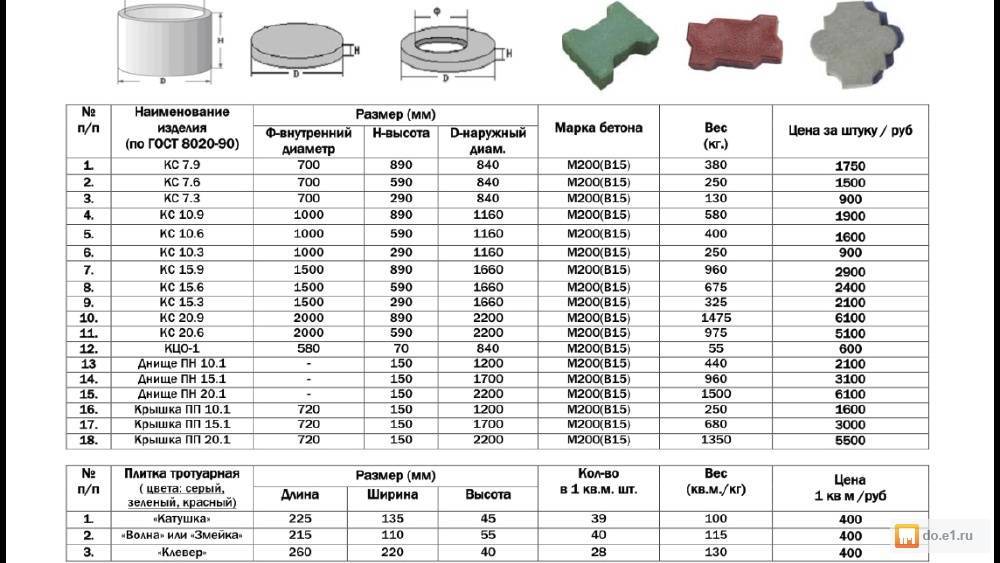

Марка	Размеры (dвнутр./h), мм	Объем, л	Вес, кг	Цена, руб/шт
КС10-9	1000 / 900	90	610	1600
КС15-9	1500 / 900	135	1000	3430
КС20-6	2000 / 600	120	1200	3950
КС10-9 (замок)	1000 / 900	90	670	1550
ПК10-9	1000 / 890	89	780	3140
КЦД10-9	1000 / 900	90	900	3870
КЦД15-9	1500 / 900	135	1670	5380

Поскольку железобетонные кольца отличаются очень большими размерами и весом, придется платить за их доставку на участок. При этом свою роль играет и расстояние, и объем партии, так что стоимость лучше каждый раз оговаривать отдельно. В среднем услуги спецтранспорта увеличивают цену ЖБИ на 400-550 руб/т. Продавцы нередко предлагают скидки оптовым покупателям, но при этом могут отказаться доставить партию меньше 5 единиц.

Проблемы и сложности при проектировании наружных и внутренних сетей

Основные сложности при подготовке разделов проекта на инженерные сети связаны со следующими моментами:

с ограничениями, указанным в технических условиях на подключение;
отсутствие технической возможности на присоединение объекта к общим сетям, необходимость серьезных дополнительных расходов на подведение коммуникаций;
ненадлежащее состояние текущих сетей и оборудование, необходимо их замены и восстановления;
необходимость в усилении конструкций здания для монтажа внутренних или наружных сетей.

Чтобы избежать сложностей при проектировании и согласовании, обращайтесь только ]Смарт Вэй.

Площадь кольца, выраженная через внешний и внутренний радиусы

Пусть дана окружность радиуса R и окружности радиуса r . Причем R>r . Совместим центры этих окружностей. Фигура, заключенная между этими окружностями и будет кольцо, у которого R является внешним радиусом, r -внутренним радиусом. Тогда площадь этой фигуры будет равна разницы между с большим радиусом и площадью круга с меньшим радиусом.

Площадь круга с радиусом r выражается формулой: Площадь круга с радиусом R выражается формулой:

Тогда площадь кольца будет равна:

Таким образом, площадь кольца равна произведению числа на разницу квадратов внешнего и внутреннего радиусов:

Пример расчета площади кольца, если известны его радиусы. Найдите площадь кольца, если его внешний радиус равен 3, а внутренний – 2

Расчеты и указания по применению

Кто откажется от качественного изделия? Таких людей, наверное, нет в природе. Как получить это качество? Рассмотрим требования, предъявляемые кольцам в отдельности и всей конструкции в целом:

Вес колодезного кольца и само изделие запроектированы, как отдельные элементы заглубленных конструкций, эксплуатирующиеся ниже или выше линии грунтовых вод. Окружающий грунт и грунт внутри колодца может быть с неагрессивной или слабоагрессивной средой.
Сооружение всего колодца рассчитано на работу, как с временной, так и постоянной нагрузкой.
Постоянная нагрузка складывается из собственного веса конструкции, вертикального и бокового давления грунта обсыпки. Нельзя не учитывать возможное обводнение, когда выполняется заглубление от 0,5 до 4 м. перекрытия колодца.
К временной нормативной величине на поверхности земли, относятся три вида нагрузок.
Равномерно распределенная нагрузка, возникающая при возвышении люка колодца на 30 см. над поверхностью земли без наезда легковой машины на люк.
Ко второму виду относится нагрузка от автотранспорта, класс А11 по СНиП.
Третий вид относится к колесной нагрузке НК80.
Принятый коэффициент надежности составляет 1,2 для нагрузок первых двух видов и 1 для третьего вида.

Внимание: Если заглубление перекрытия сделано не больше метра, то для нагрузок второго и третьего типа учитывается коэффициент динамичности 1,3

Сборные составляющие колодца должны устанавливаться на цементно-песчаном растворе толщиной в 10 мм, марки 100.
Инструкция предписывает, отверстие для трубы в стене кольца обрабатывать раствором бетона класса В10, чтобы придать монолитную поверхность отверстию.
Действующие нормативные документы, конкретные условия эксплуатации учитываются при определении марки бетона для изделия. На них ориентируются при выборе средств гидроизоляции(см.Гидроизоляция колодца: способы и методы проведения работ), антикоррозийной защиты, когда подбираются растворы для заполнения трещин и стыков, учитываются показатели материалов по морозостойкости и водонепроницаемости.
Спуск в колодец выполняется по ходовым скобам или стремянкам, все эти моменты должны быть учтены на стадии проекта или принятого решения копать свой колодец.

Простое, сложное изделие

Стандартное железобетонное кольцо с размерами

Посмотришь на рисунок, на фото, простая геометрическая фигура, нашедшая широкое применение в изготовлении колодезных колец:

Просчитаны и выбраны оптимальные размеры колец.
Колодезные кольца выпускаются определенных марок, внутренних диаметров, с различной толщиной стенок и высотой.
Марка бетона и его объем дополняют информацию, сколько весит колодезное кольцо без днища и крышки.

Из таблицы видно, что колодезное кольцо вес набирает при увеличении внутреннего диаметра и толщины стенки.

Монтаж колодца без посредников

Заказ обустройства системы канализации загородного дома фирме — самый простой вариант. Но при этом стоит понимать, во сколько обойдется такое удовольствие. Канализация на основе одного или нескольких колодцев-отстойников, сделанных из бетонных колец, может быть смонтирована своими руками.

Экономическая выгода от такого мероприятия подкрепляется еще рядом положительных моментов:

применяя железобетонные элементы, обладающие низким коэффициентом влагопоглощения, можно добиться идеальной герметичности;
емкости из бетонных составляющих долговечны;
по своим эксплуатационным характеристикам бетонные кольца превосходят кирпичную кладку и их можно применять, если на участке наблюдается высокий уровень грунтовых вод;
фильтрационные емкости из железобетонных конструкций не требуют особенного ухода, расходы на содержание минимальны.

Самым значительным недостатком колец является их вес, что требует применения специальной техники для монтажа.

Обустройство ямы

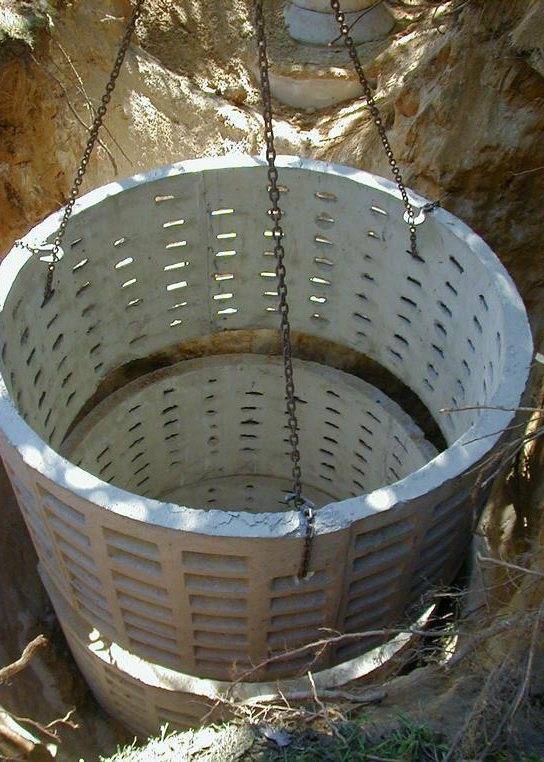

Для приема и очистки сточных вод самой простой септической емкостью будет выгребная яма. По исполнению она может быть герметичной либо негерметичной. Определяется это по количеству стоков и числа жителей, постоянно пользующихся системой водоотведения. Если объем стоков не более чем кубический метр, используют негерметичную конструкцию.

Дном является грунт, исполняющий роль фильтра. Если объем стоков большой, то рекомендуется применять герметичный септик, так как почва не в состоянии будет отфильтровать сбросы

Также важно позаботиться о создании гидрозащиты, если на месте монтажа высокий уровень грунтовых вод

Вопросы и ответы

Как всегда, формальные требования создают несколько неполное впечатление о продукции, которая ими стандартизируется. Давайте соберем воедино типичные вопросы, которыми задаются потенциальные покупатели обсуждаемых нами изделий. (См. также статью Полимерные кольца для колодца: особенности конструкции.)

Размеры

Каким может быть диаметр колец? Диаметр колодезного кольца варьируется от 60 до 250 сантиметров.

На фото — КС-25-12. Диаметр — 2,5 метра.

Минимальная высота колодезного кольца составляет всего 150 миллиметров (к примеру, для КС-7-1,5). Максимальная — 3,5 метра (КС-7-3). Однако наибольшим спросом пользуются изделия высотой 90 — 100 сантиметров.

Каков объем воды в колодезном кольце? Объем цилиндра равен произведению квадрата его радиуса на высоту и на число «пи». Таким образом, для самых ходовых колец с внутренним диаметром 1,5 метра и высотой 0,9 метра внутренний объем составит (0,75^2) х 0,9 х 3,1415 = 1,6 кубометра.

Чтобы получить объем колодезного кольца в литрах, достаточно умножить это значение на 1000: 1,6 х 1000 = 1600 л.

Формула расчета объема цилиндра. R — его радиус, H — высота.

Виды

Всегда ли эти изделия представляют собой обычный толстостенный цилиндр? Вовсе нет.

В прайс-листах производителей можно обнаружить следующие их разновидности:

Кольцо для колодца с замком (с четвертью) — изделие с пазом и выступом на верхнем и нижнем торце соответственно. Конструкция позволяет избежать поперечного смещения элементов колодца и существенно упростить его герметизацию.

Замок предотвращает смещение элементов колодца при любых подвижках грунта.

Изделия с днищем предназначены для монтажа колодцев при высоком уровне грунтовых вод, когда дренирование через пол может привести не к осушению колодца, а к его заполнению.

Так называемые доборные — это все изделия высотой менее 40 сантиметров. Они применяются при нестандартной высоте или глубине создаваемой конструкции (некратной высоте одного большого кольца).
Перфорированные — имеющие в стенках большое количество отверстий. Их назначение — эффективный дренаж очищенных стоков в грунт. Область применения вполне предсказуема: из них строятся фильтрующие колодцы локальных очистных сооружений.

Эти изделия способны многократно ускорить строительство септика.

Прайс

Сколько стоит колодезное кольцо? Разумеется, цена зависит от его размеров и формы.

Приведем несколько примеров из найденного на просторах всемирной сети прайс-листа.

КС-7-6 (диаметр 70, высота 60, обычное стеновое кольцо) — 850 рублей.
КС-20-9 (200х90 см) — 4500 рублей.
КС-15-10ч (150х100 см, с замком) — 3750 рублей.
КЦД-15-9 (150х90, с дном) — 4650 рублей.
КЦД-20-10ч (200х100 см, с дном и замком) — 18000 рублей.

КЦД-20-10ч с указанными основными размерами.

Размеры бетонных колодезных колец: диаметр, высота, толщина стенки

Что ещё нужно приобрести

Плюсы и минусы ЖБ колец
