Пандус из швеллера для колясок размеры требования гост. Угол наклона
Основополагающим параметром, на котором базируется проектировка сооружения пологих дорожек для инвалидов, является уклон пандуса. Поверхности, имеющие наклон, необходимо конструировать под углом определенной величины, которая указана в ГОСТе. При несоблюдении требований ГОСТа приспособление становится опасным и некомфортным для людей с физическими отклонениями здоровья.
Расчет уклона пандуса производится путем соотношения его высоты к длине, то есть проецированием на горизонтальную ось, и выражается чаще всего в процентах, хотя иногда его определяют и в градусах. При обустройстве пандусов для инвалидных колясок ГОСТ рекомендует делать угол наклона не более 5 %. Если данную величину вычислять в градусах, то она будет немного меньше 3°, а конкретнее – 2,86°.
Максимальный уклон иногда разрешается увеличить, если пологая дорожка обустраивается на короткое время. Пределом в данном случае является 8 % или 4,8°. Кроме этого, обязательно должны соблюдаться два требования – перепад высот не превышает 0,5 м, а пологая дорожка не длиннее 6 м.
Важно! Согласно СП 59.13330.2012 в затесненных местах угол уклона площадки при необходимости можно увеличить до 10%, что соответствует 5,7°. Но следует избегать перепада высот свыше 20 см
Кроме того, требования СНиП содержат параметры допустимого поперечного уклона, который не должен быть свыше 2 %. Необходимо добавить, что лестницы в большинстве помещений, а также у входов в них, имеют довольно значительный наклон, из чего следует: оборудование их пандусами абсолютно нецелесообразно. Во-первых, подобная конструкция не будет отвечать вышеупомянутым правилам, а во-вторых – подниматься или опускаться по наклонной с углом 30-40° не представляется возможным.
Как рассчитать угол наклона пандуса?
1 способ.

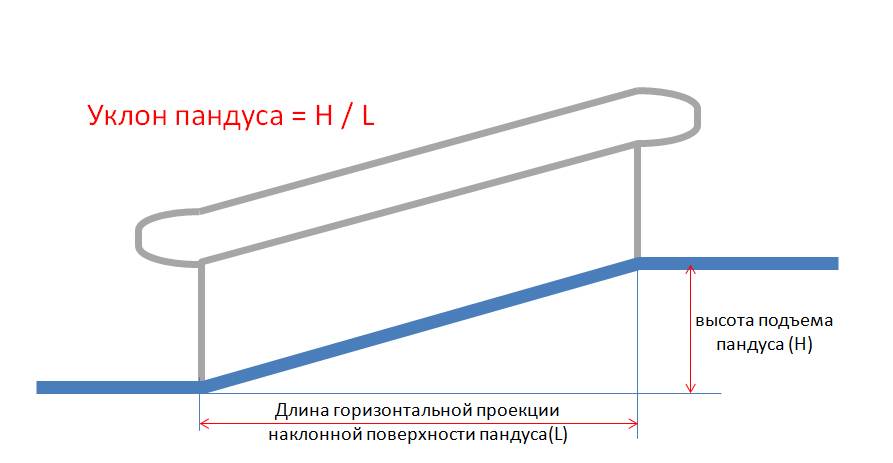

Наклон пандуса = H (перепад
высот, который необходимо оборудовать
пандусом) / L (длина горизонтальной
проекции наклонного участка пандуса).

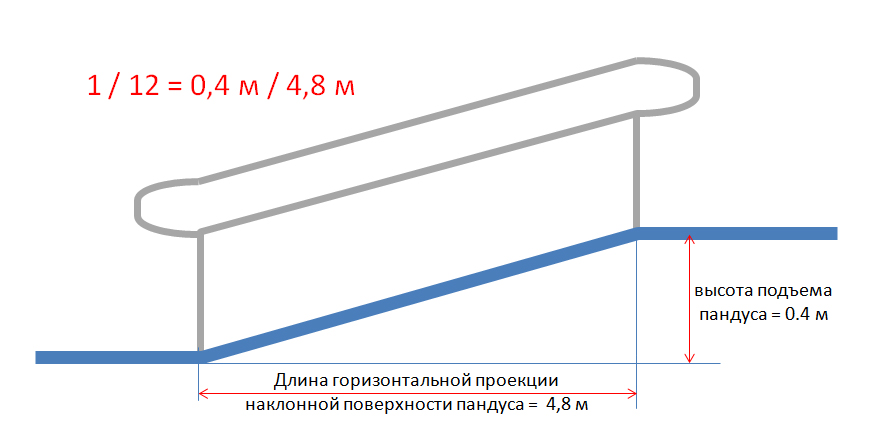

Например, для того, чтобы рассчитать пандус для входа в здание,
высота крыльца которого
составляет 0,4 м, необходимо использовать
соотношение 1:12. Составляем
простую пропорцию L=12*0.4 м = 4,8 м. Вычисляем
длину наклонной поверхности пандуса =
корень квадратный из (4,82+
0,42) = 4,8 м.В результате расчётов мы
видим, что такой пандус может быть
устроен без горизонтальных площадок,
так как длина его наклонных поверхностей
менее 6 м.
Наклон пандуса может
быть выражен в градусах, процентах и в
виде отношения высоты к длине:
Единицы измерения
уклона пандуса
Норматив | Соотношение | Значение в % | Значение в градусах |
|---|---|---|---|
стандартный по СП 59.13330.2012 | 1:20 | 5% | 2,86 градуса |
для временных сооружений | 1:12 | 8% | 4,76 градуса |
при перепаде высот до 0,2 м | 1:10 | 10% | 5,71 градуса |
2 способ.
Уклон пандуса определяется СНиП
35-01-2001 и СП 59.13330.2012
В обозначенных выше документах
есть разночтения по стандартной величине
уклона пандусов. В СНиП
35-01-2001 допустимый уклон пандуса составляет1:12 (или 8%), а по
СП 59.13330.2012 – 1:20 (или 5%).
Учитывая, что СНиП 35-01-2001 является
национальным стандартом, утвержденным
Распоряжением Правительства РФ от 21
июня 2010 г. № 1047-р, а также, если
заказчиком не выдвигается требование
спроектировать пандус по СП 59.13330.2012,возможно проектирование
и изготовление пандусов по нормативам,
обозначенным в СНиП 35-01-2001, т.е.: допустимый
уклон пандуса – 1:12 (или 8%, или 4,76 градуса).
Высота
порога (м) * 100
Длина
пандуса (м) = —————————–
%
уклона
Ответственность за отсутствие пандусов
Лица, отвечающие за установку пандуса, в случае его отсутствия привлекаются к административной ответственности согласно статье 9.13 КоАП РФ. На должностных лиц налагается штраф от 2000 до 3000 рублей, на юридическое лицо от 20 000 до 30 000 руб. Если пандус имеется, но выполнен с отклонениями от нормативных документов, для организации, занимавшейся его сооружением, предусмотрен штраф, составляющий 50 тысяч рублей.
Повышенную степень ответственности несут владельцы аптек. Частник или руководитель фармацевтического предприятия, не обеспечивший инвалидам доступ в аптеку, заплатит 4 — 5 тысяч рублей, само же предприятие может быть оштрафовано на 50 тысяч рублей. Штраф может быть заменен приостановкой деятельности аптек на 3 месяца, пока не будет сделан пандус.
Устройство аппарелей для малобильных людей регламентируется:
- Статьей 15 закона N 181-ФЗ «О соцзащите инвалидов в РФ», принятого 24.11.1995 и дополненного в 2018 году. Действие поправок началось с 1 января 2019 года. Градостроительным кодексом Российской Федерации.
- Постановлением «О мерах по приспособлению жилых помещений и общего имущества в многоквартирном доме с учетом потребностей инвалидов» принятым правительством РФ 09. 07.2016 г.
Требования и нормы устройства сооружений, предназначенных для комфортного доступа инвалидов-колясочников к жилым и общественным зданиям, прописаны в следующих документах:
- ГОСТ Р 51261-99;
- СНиП 35-01-2001 «Доступность зданий и сооружений для маломобильных групп населения».
- Правила проектирования и строительства 35-101-2001.
- Свод правил 59.13330.2012, последняя редакция СНиП 35-01-2001.
Однако, при строительстве пандусов СНиП имеет преимущества перед СП. Кроме федеральных законов в каждом регионе принимают свои постановления, не идущие вразрез с действующим законодательством.
Уровень уклона
Самое главное в пандусах – это градус уклона. Измеряется он в процентах и имеет следующие показатели:
- Согласно действующим требованиям ГОСТ максимально допустимый угол уклона составляет 5% или 2.9 градуса. При этом высота подъема пандуса – 80 сантиметров.
- Если пол неровный и перепады его высоты составляют 20 сантиметров, по нормам СНиП допустимо увеличение угла уклона до 10% или 5.7 градуса.
- В тех случаях, когда инвалидный пандус устанавливается на непродолжительное время и вертикальный подъем конструкции не превышает 50 сантиметров, а ее длина – 60 сантиметров, угол уклона может составить 8% или 4.8 градуса.
Из нержавеющей стали внутри помещения
Примеры конструкций с разным углом уклона можно видеть на этих фото.
Особенности установки пандуса
После того, как власти одобрили установку пандуса, нужно связаться со строителями и согласовать дату проведения монтажа. В это время желательно быть дома. Инвалидам и другим заинтересованным лицам необходимо посмотреть, насколько комфортным будет наклон, не помешает ли открытая дверь движению коляски
Очень важно проконтролировать, чтобы конструкция была удобной, ведь переделка – процесс долгий и трудоемкий
Зачем нужны пандусы
Многие ваши соседи по подъезду имеют сложности с подъемом по ступенькам. Разумеется, в их числе люди, вынужденно передвигающиеся на коляске, с ходунками или с тростью. Молодые мамы, ежедневно гуляющие с младенцами, дополняют эту группу. Дети постарше пользуются пандусами, чтобы вывести самокат или велосипед, а отделочникам и доставщикам мебели, пандусы помогают заносить тяжелые грузы. И это только самые очевидные потребности.
Если совсем просто, то пандусы нужны, чтобы сделать комфортней жизнь всего населения многоквартирного дома. Это не прихоть жильцов или управляющей компании — требования к наличию и обустройству пандусов давно закреплены законодательно.
Общие требования к пандусам
Ниже в виде тезисов приведены основные требования к пандусам. Хотелось бы напомнить, что законодательство обновляется, поэтому перед монтажом пандуса стоит проконсультироваться с подрядчиком и убедиться в его компетентности.
Итак, в настоящий момент, пандусы должны соответствовать следующим параметрам:
Нормативная база, регламентирующая обустройство пандусов
Конвенция ООН по правам инвалидов — ратифицирована Россией в 2012 году. Гарантирует инвалидам беспрепятственный и равный доступ к инфраструктуре, транспорту и жилью.
Конституция Российской Федерации — гарантирует социальную защиту и достойные условия жизни малозащищенным слоям населения.
Федеральный закон №181-ФЗ «О социальной защите инвалидов» — гарантирует право людей с ограниченными возможностями на свободное посещение общественных мест. Дополнен в 2016 году положениями о создании комфортной среды для инвалидов, в том числе обустройство объектов недвижимости пандусами и перилами.
Постановление Правительства РФ от 09.07.2016 N 649 «О мерах по приспособлению жилых помещений и общего имущества в многоквартирном доме с учетом потребностей инвалидов» — содержит требования к доступности жилых помещений и общего имущества МКД для жильцов-инвалидов.
Программа «Доступная среда» 2009 г. — предполагает обеспечение к 2020 году безбарьерной среды ко всей городской инфраструктуре. Работает на уровне регионов, требует строительство пандусов, конструктивно соответствующих специально разработанным нормативам по размерам, уклону, покрытию, освещению и т.д.
ГОСТ Р 51261-99 «Устройства опорные стационарные реабилитационные» 1999 г. — описывает требования к поручням, стойкам, ручкам опоры в общественных местах (в том числе и к поручням, дополняющим пандусы).
СНиП 35-01-2001 «Доступность зданий и сооружений для маломобильных групп населения» — в числе прочих сведений содержит подробную информацию по видам, внешнему виду, размерам, уклону и оборудованию пандусов.
СП 59.13330.2012 Свод правил «Доступность зданий и сооружений для маломобильных групп населения» — дополненная версия названного выше СНиПа (не отменяющая его правомочности). Подробно описывает нормативы строительства пандусов перед подъездами, на пешеходных переходах, их маркировку текстурой и цветом и т.д.
Мы обозначили лишь основные документы и требования, но это не исчерпывающий список. В каждом регионе имеются свои документы, регламентирующие монтаж и обустройство пандусов, разработанные с учетом региональной специфики.
Нормативные требования по установке
Монтаж аппарелей для детских колясок осуществляется в строгом соответствии с установленными требованиями. К основным документам, которые регламентируют правила установки и размеры конструкции, относятся ГОСТ Р 51261 и СНиП 35-01-2001. Внимания заслуживают следующие положения:
Какие еще требования, предусмотренные СНиП и ГОСТ, необходимо выполнить при оборудовании пандуса для колясок:
- Если пандус относится к рельсовому типу, расстояние между направляющими не должно препятствовать свободному перемещению коляски.
- При высоте подъема более 0,45 м и длине марша свыше 1,5 м конструкция также нуждается в оснащении поручнями, которые превышают размеры пандуса по длине на 30 см с обеих сторон.
- При установке двухъярусных поручней, нижний уровень расположен на высоте 60 см, верхний – 80-90 см.
Учитывая строгий регламент оборудования пандусов и наличие в ГОСТ и СНиП жестких требований к размерам конструкций, стоит рассмотреть вариант приобретения готовых изделий. Следующее фото наглядно демонстрирует требования к размерам при установке пандуса для колясок:
Пандус. Основные характеристики, общие требования
Как таковой пандус представляет собой пологую плоскость с ровной поверхностью и определенным углом наклона. Плоскость соединяет две и более горизонтальных поверхностей, расположенных на разном уровне возвышения от проезжей/прохожей части.
Обычный пандус можно увидеть как элемент лестницы рядом с любым строением. Несъемную стационарную конструкцию чаще всего обустраивают в один пролет, планируют на этапе проектирования объекта. Стационарные пандусы считают одними из наиболее практичных и удобных конструкций.
К общим требованиям относят:
- удобство для маломобильных граждан;
- достаточную ширину для размещения инвалидного кресла, коляски, сопровождения;
- простоту въезда/съезда;
- наличие ограждений (перил);
- ровность поверхности;
- безопасность эксплуатации.
Категорически недопустимо устраивать пандусы, съезд которых выходит на оживленную трассу.
Стандартный пандус выглядит так
Материал для пандуса
В процессе изготовления откидного пандуса могут использоваться:
Пандус из дерева может быть скорее временным, чем постоянным. К тому же такой вид устройства можно изготовить и установить самостоятельно. При изготовлении устройства из такого материала, необходимо не забывать про безопасность перемещения по нему и закрепить ограничительные бруски по краям устройства. Высота брусков не должна отличаться от высоты бортов металлических полозьев.

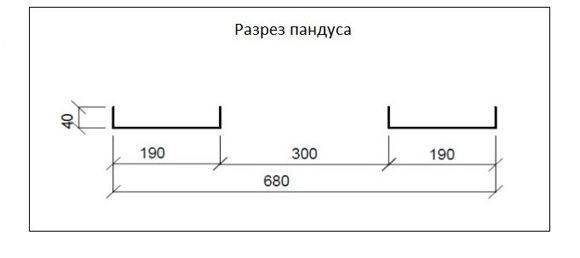

Аппарель из стали представляет собой два скрепленных между собой швеллера. Для нормального использования устройства необходимо выбирать швеллер не меньше №14 (ширина 140 мм). При этом получается очень громоздкая и тяжелая конструкция. Родителям с колясками или инвалидам в одиночку с таким оборудованием не справиться.
Алюминиевый пандус – самый технологичный. За счет своей легкости и прочности, мог бы занять место самой используемой аппарели. Как и стальной, он изготавливается из алюминиевых швеллеров, где вертикальная стенка служит отбойником для колес. Наличие этого элемента является составляющим элементом безопасности при изготовлении откидного пандуса. Недостатком таких аппарелей является их высокая стоимость.
Пандус из оцинкованной стали самый популярный вид. Невысокая стоимость, устойчивость к коррозии делает эти устройства лидером среди прочих видов мобильных пандусов. Внешний вид, способы изготовления аналогичны стальным и алюминиевым.
Плюсом является низкая стоимость, а минусом острый край отбортовки полозьев. Так как для необходимой легкости конструкции применяется сталь толщиной 1 мм.

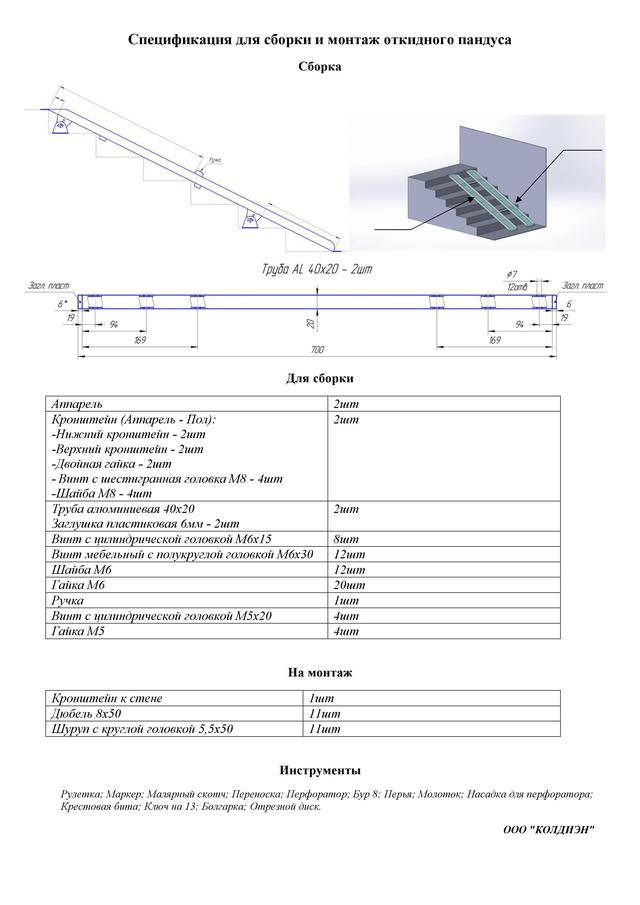

Изготовление и установка
Используя знания в монтаже, пандус можно сделать самостоятельно. Для этого нужно:
- снять размеры лестничного марша (длина, ширина, высота перил);
- согнуть полозья из оцинковки или алюминия на специальном прессе;
- согнуть уголки распорки;
- приобрести петли для крепления устройства к стене;
- приобрести крепежный материал (саморезы, болты, анкера, заклёпки).
Подготавливая полозья нужно учесть, что их длина должна быть равна длине лестничного марша. В качестве полозьев можно использовать оцинкованные профили. Профиль должет быть тонкостенным, потому что он опирается на каждую ступеньку лестничного марша. Если при изготовлении использовался гладкий профиль, то на каждую полосу полозьев можно наклеить противоскользящую ленту.
Толщина распорок колеблется в диапазоне 1-2 мм, а ширина – 40 мм. Длина распорок должна соответствовать среднему расстоянию между колесами колясок. Крепить полосы и полозья между собой необходимо заклёпками с круглой головкой. Болты и гайки могут мешать проезду коляски.
Петли для откидного пандуса должны быть крепкими, так как несут на себе всю нагрузку конструкции. Для установки петель на стену используются распорные анкера. Эти крепления важны, так как постоянное открывание и закрывание пандуса может привести к расшатыванию.
Установку конструкции необходимо проводить со стороны стены. Если это не возможно, то крепление можно провести на противоположной стене.
Особенности конструкций
Конструкция пандуса в зависимости от назначения сооружения и частоты использования имеют несколько разновидностей. Все они соответствуют ГОСТ и монтируются с учетом наличия пространства, удобства эксплуатации и дизайна сооружения. Выделяются следующие конструкции пандусов: стационарные и нестационарные типы.
Наибольшее распространение находят постоянно действующие стационарные конструкции, которые возводятся, как правило, при строительстве сооружения. В зависимости от высоты подъема стационарные пандусы могут быть составлены из одного или двух пролетов. В последнем случае в конструкцию вводится промежуточная горизонтальная поворотная площадка. Такие системы строятся в соответствии с ГОСТ. Отдельно выделяется достаточно редкий вариант — винтовой пандус, который обеспечивает достаточную высоту подъема, занимая минимум площади.
Нестационарные системы устанавливаются при дефиците площадей у входа в сооружение или при редком использовании. Такие устройства, например, нужны при обеспечении необходимости подъезда машины — в нужный момент убираются, а затем устанавливаются обратно. Наконец, подвижные конструкции обеспечивают нужный простор другим людям, в тот период, когда пандусы не эксплуатируются.
Находят применение следующие нестационарные конструкции:
Типовые конфигурации пандусов.
- Откидной тип применяется при небольшой длине пролета. Он используется только при необходимости, а все остальное время располагается вертикально, в прижатом к стене положении.
- Съемный вариант предусматривает быстрый его монтаж и демонтаж с перемещением всей конструкции в другое место. Он устанавливается в 2-х случаях: при редком применении, когда большую часть времени в нем нет необходимости, и он хранится в отведенном месте; или, наоборот, при постоянном использовании, но с возможностью убрать на какое-то время.
- Телескопическая конструкция основана на увеличении длины площадки путем выдвижения его частей. Такая система более сложна, но обладает универсальностью.
- Ролл-система может скручиваться в рулон по аналогии с ковром.
- Рампа — небольшой пандус, который устанавливается при необходимости преодоления небольшого препятствия (например, бордюра).
Установка пандуса по СНиП и ГОСТ: особенности проектирования
Важный предварительный этап того, как правильно сделать пандус, – разработка проекта
При проектировании крайне важно соблюдать стандарты, нормы СНиП 35-01-2001 и учитывать требования ГОСТ Р 51261-99, чтобы в последствии избежать проблем с оформлением документов на изделие. Действуют следующие нормы установки пандусов:
- При установке пандусов по закону обязательно наличие горизонтальной площадки перед подъемом. Она должна иметь размеры, которые дадут возможность подъехать к аппарелям и остановиться, то есть не меньше, чем габариты коляски. Такая же площадка нужна в конце спуска, чтобы человек имел возможность освободить руки для каких-либо действий.
- Ширина пандуса для одностороннего движения должна составлять не менее 90 см. Для двустороннего – не менее 1,8 м. Поскольку на двусторонней конструкции человек может держаться за поручни только с одной стороны, рекомендуется уменьшить уклон пандуса до 6-7 % либо оборудовать изделие дополнительным поручнем, стоящим посередине.
- Если пандус состоит из нескольких частей, например, установлен на лестницу с двумя пролетами, необходимо наличие промежуточных площадок, размеры которых дадут возможность развернуть коляску. Глубина площадки должна быть не менее полутора метров, а ширина равняться удвоенной ширине марша.
В общем случае требования при установке пандуса представлены на схеме

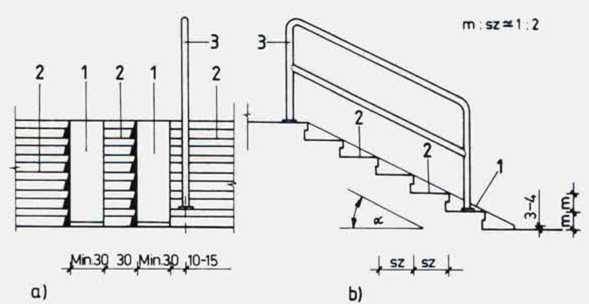

Как сделать бортики пандуса: требования к поручням
При установке пандуса в подъезде многоквартирного дома или в частном коттедже необходимо соблюдать требования в отношении поручней конструкции. Для них действуют следующие нормы:
- ограждения для пандусов обязательны при высоте подъема более 150 мм или длине 1,8 м;
- должны находиться с двух сторон и быть длиннее самого пандуса не менее, чем на 30 см;
- диаметр поручней может изменяться в пределах от 30 до 50 мм;
- поручень пандуса для колясок должен быть круглым и составлять непрерывную линию по всей длине изделия;
- рекомендуется делать двойной поручень с высотами 60 см и 80 см. Если предполагается передвижение на коляске ребенка, то возможно ограждение высотой 50 см;
- по краям конструкции обязательно наличие бортика, высота которого не меньше 5 см. Он необходим для того, чтобы колеса инвалидной коляски случайно не соскользнули.
