Некоторые особенности выбора
Сортамент швеллеров, конечно, значительно уступает в разнообразии сортаменту уголков, но это не мешает подбору изделия необходимых размеров и характеристик для решения конкретной конструкторской задачи. При выборе определенной марки из сортамента следует руководствоваться следующим правилом, которое актуально для изделий любого профиля: определившись с типом швеллера, соответствующего вашим требованиям, следует включить в спецификацию к чертежу ту марку, которая находится ближе к началу таблицы.
Сортамент, в котором различные типы швеллеров представлены в виде таблицы, позволяет определить не только их размеры, но и ряд других важных параметров:
- вес погонного метра;
- площадь поперечного сечения;
- осевой момент инерции;
- осевой момент сопротивления;
- радиусы инерции.
Три последние параметра рассчитываются относительно центральной оси сечения швеллера.
Очень важно выбирать те марки швеллеров, механические характеристики которых не ниже расчетных более, чем на 5%. Если такое условие для выбранной марки изделия не выполняется, то лучше взять швеллер на один номер выше
Швеллер – таблица размеров, цена за метр
Швеллер П
| Размер | Толщина стенки | Толщина полки | Ширина полки | Длина | Высота | Цена за пог м |
|---|---|---|---|---|---|---|
| 5 П | 4,4 мм | 7 мм | 32 мм | 6-12 м | 50 мм | 280 руб |
| 6,5 П | 4,4 мм | 7,2 мм | 36 мм | 6-12 м | 65 мм | 340 руб |
| 8 П | 4,5 мм | 7,4 мм | 40 мм | 6-12 м | 80 мм | 400 руб |
| 10 П | 4,5 мм | 7,6 мм | 46 мм | 6-12 м | 100 мм | 500 руб |
| 12 П | 4,8 мм | 7,8 мм | 52 мм | 6-12 м | 120 мм | 620 руб |
| 14 П | 4,9 мм | 8,1 мм | 58 мм | 6-12 м | 140 мм | 730 руб |
| 16 П | 5 мм | 8,4 мм | 64 мм | 6-12 м | 160 мм | 900 руб |
| 18 П | 5,1 мм | 8,7 мм | 70 мм | 6-12 м | 180 мм | 1100 руб |
| 20 П | 5,2 мм | 9 мм | 76 мм | 6-12 м | 200 мм | 1620 руб |
| 22 П | 5,4 мм | 9,5 мм | 82 мм | 6-12 м | 220 мм | 1650 руб |
| 24 П | 5,6 мм | 10 мм | 90 мм | 6-12 м | 240 мм | 2000 руб |
| 27 П | 6 мм | 10,5 мм | 95 мм | 6-12 м | 270 мм | 2250 руб |
| 30 П | 6,5 мм | 11 мм | 100 мм | 6-12 м | 300 мм | 2700 руб |
| 40 П | 8 мм | 13,5 мм | 115 мм | 6-12 м | 400 мм | 6000 руб |
Швеллер У
| Размер | Толщина стенки | Толщина полки | Ширина полки | Длина | Высота | Цена за пог м |
|---|---|---|---|---|---|---|
| 5 У | 4,4 мм | 7 мм | 32 мм | 6-12 м | 50 мм | 280 руб |
| 6,5 У | 4,4 мм | 7,2 мм | 36 мм | 6-12 м | 65 мм | 340 руб |
| 8 У | 4,5 мм | 7,4 мм | 40 мм | 6-12 м | 80 мм | 400 руб |
| 10 У | 4,5 мм | 7,6 мм | 46 мм | 6-12 м | 100 мм | 500 руб |
| 12 У | 4,8 мм | 7,8 мм | 52 мм | 6-12 м | 120 мм | 620 руб |
| 14 У | 4,9 мм | 8,1 мм | 58 мм | 6-12 м | 140 мм | 730 руб |
| 16 У | 5 мм | 8,4 мм | 64 мм | 6-12 м | 160 мм | 900 руб |
| 18 У | 5,1 мм | 8,7 мм | 70 мм | 6-12 м | 180 мм | 1100 руб |
| 20 У | 5,2 мм | 9 мм | 76 мм | 6-12 м | 200 мм | 1620 руб |
| 22 У | 5,4 мм | 9,5 мм | 82 мм | 6-12 м | 220 мм | 1650 руб |
| 24 У | 5,6 мм | 10 мм | 90 мм | 6-12 м | 240 мм | 2000 руб |
| 27 У | 6 мм | 10,5 мм | 95 мм | 6-12 м | 270 мм | 2250 руб |
| 30 У | 6,5 мм | 11 мм | 100 мм | 6-12 м | 300 мм | 2700 руб |
| 40 У | 8 мм | 13,5 мм | 115 мм | 6-12 м | 400 мм | 6000 руб |
Наша компания занимается продажей металла. Мы предлагаем для своих клиентов сочетание высокого качества продукции, привлекательных цен и широкого ассортимента. Обеспечивается индивидуальный подход к каждому клиенту, вне зависимости от объемов его запросов. Довольно востребованным материалом является металлический швеллер. Он представляет собой профиль специальной формы и незаменим в строительной сфере. Швеллер способно выдержать значительные поперечные нагрузки. Это позволяет применять его при решении задачи усиления конструкций.
Если рассматривать металлический швеллер, размеры и цены у нашей компании являются различными
Это должно приниматься во внимание при осуществлении выбора. Материалом изготовления является низкоуглеродистая или конструкционная сталь
Купить швеллер в Москве
Как уже было сказано ранее, обеспечиваются оптимальные условия сотрудничества. Предлагаем металлический швеллер, купить в Москве который можно с доставкой по указанному адресу. Машина приедет на место в строго оговоренное время. Мы стремимся быть пунктуальными и соблюдать условия договора. Предоставляется возможность самостоятельного вывоза продукции с одного из складов.
Согласно ГОСТ, швеллер имеет следующую классификацию:
- П. Горячекатаный профиль со стенками, которые являются параллельными друг другу. Считается наиболее покупаемым вариантом в строительной и бытовой сфере.
- У. Профиль с плоскостями стенок, которые имеют уклон под некоторым градусом.
- Л. Относится к специальной категории и обладает облегчённой конструкцией. Швеллер имеет пониженную прочность, но его цена является более привлекательной.
- Э.Экономичный вариант с тонкими полками. При изготовлении расходуется существенно меньше металла, что положительно сказывается на стоимости швеллера.
- С. К специальной категории относится швеллер, производство которой осуществлялось на заказ.
При необходимости купить швеллер в Москве, важно учитывать другие характеристики. В маркировке может присутствовать цифра. Она означает расстояние между противоположными поверхностями профиля
На основании представленных показателей требуется осуществлять выбор подходящего изделия. Если возникают сложности, наш сотрудник всегда готов провести консультацию и разъяснить непонятные моменты
Она означает расстояние между противоположными поверхностями профиля. На основании представленных показателей требуется осуществлять выбор подходящего изделия. Если возникают сложности, наш сотрудник всегда готов провести консультацию и разъяснить непонятные моменты.
Цена швеллера в Москве
Стоимость доступного ассортимента у нашей компании несколько ниже, чем могут предложить конкуренты. Швеллер, цена за метр которого невысока, изготовлен в строгом соответствии с ГОСТом. При выборе швеллера необходимо учитывать сферу использования. Маркировка с алыми значениями (2-8) хорошо подходит для бытовой сферы и при сварке квадратных балок. Когда профиль имеет цифры от 10 до 12, они применяются в качестве армирующих элементов. Начиная с 12П допускается использовать изделие для нагруженных конструкций.
Появились вопросы? Позвоните нам по телефону +7 (495) 644-83-93 или закажите обратный звонок и получите ответы на любой вопрос! Менеджеры помогут вам выбрать правильный размер и объем металла для вашего строительства.
1 Основные сведения о размерах и весе, а также ГОСТы гнутых швеллеров
Как замечено выше, стальные гнутые швеллеры производят равнополочными (с полками равной ширины) и неравнополочными. Первый вид этого проката изготавливают по ГОСТ 8278-83, а второй – по ГОСТ 8281-80. В этих стандартах приводится сортамент, номинальные размеры, площадь сечения (поперечного), удельная масса (вес 1-го погонного метра), а также допустимые отклонения от их значений и ряд требований относительно внешнего вида и качества изготовления соответственно равнополочных и неравнополочных швеллерных профилей, получаемых методом гибки.

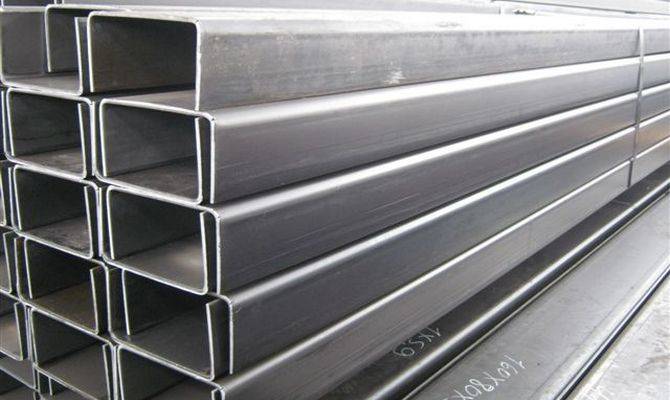

Стальной гнутый швеллер
Кроме того, производство обоих этих видов металлопроката регламентируется ГОСТ 11474-76, в котором приводятся технические требования ко всем гнутым стальным профилям, указанных в нем, в том числе к швеллерам. И в стандарте 11474 еще перечислены марки стали, используемые для производства гнутых изделий. Согласно ГОСТу 8278 и 8281, гнутую швеллерную продукцию производят из рулонной стали трех видов по химическому составу:
- углеродистую, которую характеризуют как обладающую обыкновенным качеством;
- углеродистую, которую характеризуют как конструкционную качественную;
- низколегированную.
Неравнополочный швеллерный прокат изготавливают только из горячекатаного стального рулонного проката, а равнополочный – еще и из холоднокатаного. Согласно этим стандартам, оба вида гнутых швеллеров по точности профилирования (раскроя заготовки и последующей ее гибки) производят следующих классов: А – соответствует высокой точности; Б – соответствует повышенной; В – обычной. Помимо этого, согласно стандартам 8278 и 8281, гнутая швеллерная продукция подразделяется еще и по виду применяемой для их изготовления стали. Это следующие 2 типа швеллеров:
- производимые из углеродистой кипящей, а также полуспокойной стали;
- производимые из углеродистой спокойной либо низколегированной.
Неравнополочный швеллерный
Для каждого из данных 2 видов швеллеров в стандартах 8278 и 8281 приводится отдельный сортамент типоразмеров. А продукция первого и второго типа, имеющая одинаковые размеры по толщине, высоте и ширине полок профиля, отличается радиусом закругления изгиба. То есть на участке сечения, где полки переходят в основную стенку швеллера. Например, у равнополочного швеллера 160x80x4 из углеродистой кипящей, а также полуспокойной рулонной стали радиус закругления – 6 мм, а у профиля такого же типоразмера, но из низколегированной либо спокойной углеродистой – 10 мм.
Соответственно, в конце статьи приведены номинальные размеры и вес одного метра гнутых швеллерных изделий всех типоразмеров обоих ГОСТов и типов по применяемым для их производства стальным сплавам:
- в Табл.1 – даны сведения для равнополочных швеллеров стандарта 8278, изготовляемых из кипящих и полуспокойных углеродистых сталей;
- в Табл. 2 – для равнополочных швеллеров стандарта 8278, изготовляемых из низколегированных и спокойных углеродистых;
- в Табл. 3 – для неравнополочных швеллеров стандарта 8281, изготовляемых из кипящих и полуспокойных углеродистых;
- в Табл. 4 – для неравнополочных швеллеров стандарта 8281, изготовляемых из низколегированных и спокойных углеродистых.
Указанные в таблицах размеры имеют следующее обозначение. Высота профиля (его стенки) – h. Ширина обоих полок равнополочных изделий – b. В случае неравнополочного швеллера ширина большей полки тоже обозначается b, а меньшей – B1. Толщина профиля – S. Радиус закругления на изгибе у равнополочных изделий – R. У неравнополочных швеллеров литерой R обозначается радиус между стенкой и большей полкой. А радиус кривизны между стенкой и меньшей полкой обозначается R1. Но этот размер не указан в ГОСТ 8281 и таблицах, приведенных в конце статьи. Однако этим стандартом регламентируется расчет данной величины: R1 = R + 2 (мм). Все радиусы закругления указаны для внутренней стороны швеллерной продукции.
Согласно ГОСТу 8281 и 8278, по требованию заказчика допускается производство гнутых швеллерных изделий с меньшими, чем в таблицах, радиусами кривизны. Соответственно и масса их одного метра будет отличаться от табличных значений. Удельный вес в таблицах – теоретический. То есть получен расчетным путем для швеллерной продукции с номинальными размерами, указанными в этих таблицах, и когда при вычислениях плотность стали бралась равной среднему значению в 7850 кг/м3 (в этих стандартах указана эквивалентная плотность 7,85 г/см3).
Таблицы размеров
Размерный ряд швеллеров довольно разнообразен и не зависит от технологии изготовления или производителя. Здесь применяются стандартные типоразмеры, которые выглядят так:
Высота изделия. Это расстояние между параллельно расположенными полками, измеряемое в миллиметрах. Данный параметр варьируется в пределах 50-400 мм.
Ширина полки. Это расстояние от внешнего угла швеллера до кончика параллельных граней. Здесь играют размеры 32-115 мм.
Толщина поперечной балки. В зависимости от категории, этот параметр составляет 4.4-8 мм.
Толщина полок. В зависимости от маркировки изделия, толщина граней может составлять 7-13.5 мм.
Длина стандартного швеллера не превышает 12 метров. Стоит отметить, что на рынке встречается продукция, чья длина превышает это значение. Однако такая продукция в основном изготавливается под заказ.

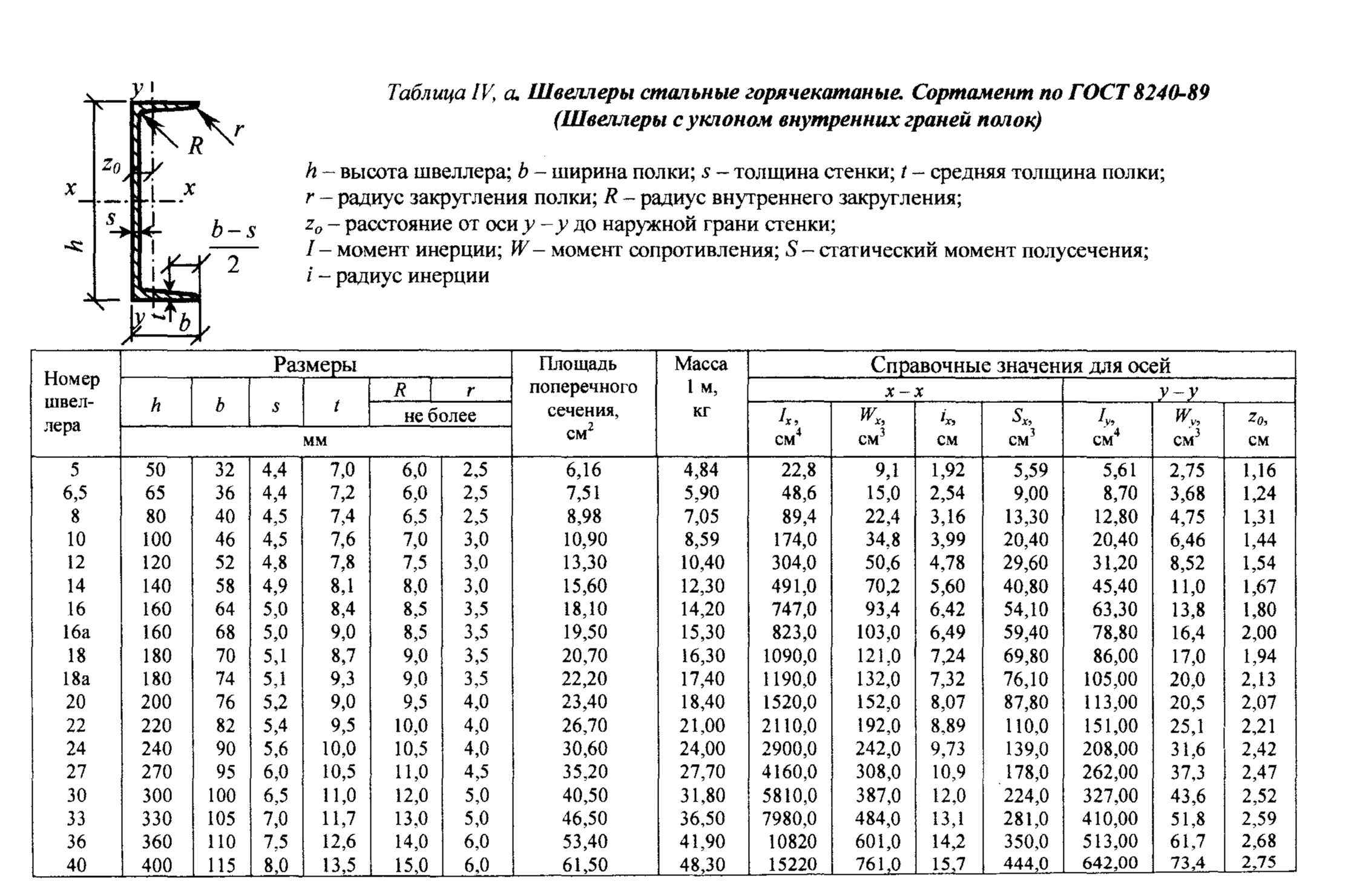

С уклоном внутренних граней полок. ГОСТ 8240-97
h — высота швеллера;
b — ширина полки;
S — толщина стенки;
R — радиус внутреннего закругления полок;
t — толщина полки;
r — радиус закругления полок.
С параллельными гранями полок. ГОСТ 8240-97
Масса швеллера зависит от нескольких параметров. В частности, ключевую роль играют:
Толщина поперечной балки и параллельных полок.
Не нужно объяснять, что швеллер 12П изготовленный из стали и алюминиевого сплава будет относиться к разным весовым категориям при идентичных внешних характеристиках. Кроме этого, встречаются разнополочные изделия, где профиль подразумевает наличие боковых граней разной длины. Разумеется, рассчитать массу таких изделий можно, но это требует использования специальных формул.
Швеллеры, изготовленные по стандартным размерам, имеют вес от 4.8 до 48.3 килограмм. Согласно действующим нормам ГОСТ и европейским стандартам допускается отклонение 6.5% для каждого изделия, при условии, что разность в массе общей партии не будет превышать 4%.
Сортамент гнутого швеллера по ГОСТ 8278-89
Сортамент швеллера гнутого соответствует стандартам: • равнополочного сечения — ГОСТ 8278-89; • неравнополочного сечения — ГОСТ 8281-80. Номер гнутых швеллеров в таблице сортамента соответствуют его размеру, выраженному в cм. В маркировке холодногнутый профиль имеет нумерацию, состоящую из трех цифр. Обозначение по ГОСТ отображает расстояние в миллиметрах: между гранями, ширина грани, толщина стенки металла. Наиболее ходовые размеры швеллера гнутого: 60х32х4, 60х40х4, 80х40х3, 80х40х4, 80х50х4, 80х60х3, 80х60х4, 100х50х3, 100х50х4, 120х60х4, 140х60х4, 160х80х4, 180х80х5, 200х100х6.Например в обозначение швеллера по маркировке 40х30х2,5 легко узнать, какие размеры имеет гнутый профиль: 40 — это расстояние между полками (мм), 30 — ширина полки (мм), 2,5 — толщина стенки (мм).
Вес швеллера гнутого в сортаменте может варьироваться в зависимости от его габаритов. В представленной таблице массы 1 погонного метра швеллера гнутого, разброс значений теорвеса обеспечивается за счет различной высоты стенок и толщины полок. Удельный вес П-образного профиля стартует с отметки 1 кг в 1 метре и может достигать 11 кг для 170 холодногнутого профиля, за счет чего образуется очень широкая номенклатура размеров и веса гнутого швеллера. Толщина стенки тоже не остается постоянной и изменяется от 2 до 6 мм.
Максимально приближенный к характеристикам ГОСТа гнутый швеллер маркируется буквой А – высокая точность. Менее точный холодногнутый швеллер маркируется буквой Б – повышенная точность, а гнутый прокат обычной точности буквой В. Важным параметром гнутого проката металла является не только его типоразмер, но и вес погонного метра. Узнать сколько весит гнутый швеллер и его геометрические размеры можно, изучив таблицу теоретического веса швеллера, представленную в нашем сортаменте. В обычном случае масса рассчитывается достаточно просто, но только если его форма выполнена путем гибки из листового проката. Т.е. в расчете массы гнутого швеллера рассматривается равнополочное изделие, внутренние грани стенок которого расположены параллельно друг другу. Существуют еще и неравнополочные профили, для которых вычисление массы несколько усложняется, из-за разности длины полок. Для автоматического расчета используйте Калькулятор веса гнутого швелера.
Таблица – Размеры и масса гнутых швеллеров
Стенка h, мм | Полка b, мм | Толщина S, мм | Радиус гиба R, не более, мм | Масса 1 м швеллера, кг |
25 | 26 | 2 | 3 | 1,092 |
25 | 30 | 2 | 3 | 1,218 |
28 | 27 | 2,5 | 4 | 1,423 |
30 | 25 | 3 | 5 | 1,611 |
30 | 30 | 2 | 3 | 1,296 |
32 | 25 | 3 | 5 | 1,658 |
32 | 32 | 2 | 3 | 1,390 |
38 | 95 | 2,5 | 3 | 4,305 |
40 | 20 | 2 | 3 | 1,139 |
40 | 20 | 3 | 5 | 1,611 |
40 | 30 | 2 | 3 | 1,453 |
40 | 30 | 2,5 | 3 | 1,793 |
40 | 40 | 2 | 3 | 1,767 |
40 | 40 | 2,5 | 3 | 2,185 |
40 | 40 | 3 | 5 | 2,553 |
42 | 42 | 4 | 6 | 3,490 |
43 | 45 | 2 | 3 | 1,971 |
45 | 25 | 3 | 5 | 1,965 |
45 | 31 | 2 | 3 | 1,563 |
48 | 70 | 5 | 7 | 6,666 |
50 | 30 | 2 | 3 | 1,610 |
50 | 30 | 2,5 | 3 | 1,989 |
50 | 32 | 2,5 | 3 | 2,068 |
50 | 40 | 2 | 3 | 1,924 |
50 | 40 | 2,5 | 3 | 2,382 |
50 | 40 | 3 | 4 | 2,809 |
50 | 40 | 4 | 6 | 3,615 |
50 | 47 | 6 | 9 | 5,732 |
50 | 50 | 2,5 | 3 | 2,774 |
50 | 50 | 3 | 4 | 3,280 |
50 | 50 | 4 | 6 | 4,243 |
60 | 26 | 2,5 | 4 | 2,011 |
60 | 30 | 2,5 | 3 | 2,185 |
60 | 30 | 3 | 5 | 2,553 |
60 | 32 | 2,5 | 3 | 2,264 |
60 | 32 | 3 | 4 | 2,668 |
60 | 32 | 4 | 6 | 3,427 |
60 | 40 | 2 | 3 | 2,081 |
60 | 40 | 3 | 4 | 3,045 |
60 | 50 | 3 | 5 | 3,495 |
60 | 60 | 3 | 4 | 3,987 |
60 | 60 | 4 | 6 | 5,185 |
60 | 80 | 3 | 5 | 4,908 |
60 | 90 | 5 | 7 | 8,707 |
63 | 21 | 2,2 | 3 | 1,677 |
65 | 75 | 4 | 6 | 6,284 |
68 | 27 | 1 | 2 | 0,9252 |
70 | 30 | 2 | 3 | 1,924 |
70 | 40 | 3 | 5 | 3,260 |
70 | 50 | 3 | 5 | 3,731 |
70 | 50 | 4 | 6 | 4,871 |
70 | 60 | 4 | 6 | 5,499 |
78 | 46 | 6 | 9 | 6,957 |
80 | 25 | 4 | 6 | 3,615 |
80 | 32 | 4 | 6 | 4,055 |
80 | 35 | 4 | 6 | 4,243 |
80 | 40 | 2,5 | 3 | 2,970 |
80 | 40 | 3 | 4 | 3,516 |
80 | 50 | 4 | 6 | 5,185 |
80 | 60 | 3 | 4 | 4,458 |
80 | 60 | 4 | 6 | 5,813 |
80 | 60 | 6 | 9 | 8,370 |
80 | 80 | 3 | 4 | 5,400 |
80 | 80 | 4 | 6 | 7,069 |
80 | 85 | 4 | 6 | 7,383 |
80 | 100 | 6 | 9 | 12,14 |
90 | 50 | 3,5 | 5 | 4,869 |
90 | 54 | 5 | 7 | 7,059 |
90 | 100 | 2,5 | 4 | 5,505 |
100 | 40 | 2,5 | 3 | 3,363 |
100 | 40 | 3 | 5 | 3,966 |
100 | 50 | 3 | 4 | 4,458 |
100 | 50 | 4 | 6 | 5,813 |
100 | 50 | 5 | 7 | 7,137 |
100 | 50 | 6 | 9 | 8,370 |
100 | 60 | 3 | 4 | 4,929 |
100 | 60 | 4 | 6 | 6,441 |
100 | 80 | 3 | 4 | 5,871 |
100 | 80 | 4 | 6 | 7,697 |
100 | 80 | 5 | 7 | 9,492 |
100 | 100 | 3 | 5 | 6,792 |
100 | 100 | 6 | 9 | 13,08 |
100 | 160 | 4 | 6 | 12,72 |
104 | 20 | 2 | 3 | 2,144 |
106 | 50 | 4 | 6 | 6,002 |
108 | 70 | 6 | 9 | 10,63 |
110 | 26 | 2,5 | 3 | 3,010 |
110 | 50 | 4 | 6 | 6,127 |
110 | 50 | 5 | 7 | 7,530 |
110 | 100 | 4 | 6 | 9,267 |
120 | 25 | 4 | 6 | 4,871 |
120 | 50 | 3 | 5 | 4,908 |
120 | 50 | 4 | 6 | 6,441 |
120 | 50 | 6 | 9 | 9,312 |
120 | 60 | 4 | 6 | 7,069 |
120 | 60 | 5 | 7 | 8,707 |
120 | 60 | 6 | 9 | 10,25 |
120 | 70 | 5 | 7 | 9,492 |
120 | 80 | 4 | 6 | 8,325 |
120 | 80 | 5 | 7 | 10,28 |
140 | 40 | 2,5 | 3 | 4,148 |
140 | 40 | 3 | 5 | 4,908 |
140 | 60 | 3 | 5 | 5,850 |
140 | 60 | 5 | 7 | 9,492 |
140 | 60 | 6 | 9 | 11,20 |
140 | 70 | 5 | 7 | 10,28 |
140 | 80 | 4 | 6 | 8,953 |
140 | 80 | 5 | 7 | 11,06 |
145 | 65 | 3 | 5 | 6,204 |
148 | 25 | 4 | 6 | 5,750 |
160 | 40 | 2 | 3 | 3,651 |
160 | 40 | 3 | 5 | 5,379 |
160 | 40 | 5 | 7 | 8,707 |
160 | 50 | 2,5 | 4 | 4,916 |
160 | 50 | 4 | 6 | 7,697 |
160 | 50 | 5 | 7 | 9,492 |
160 | 50 | 6 | 9 | 11,20 |
160 | 60 | 2,5 | 4 | 5,308 |
160 | 60 | 3 | 5 | 6,321 |
160 | 60 | 4 | 6 | 8,325 |
160 | 60 | 5 | 7 | 10,28 |
160 | 60 | 6 | 9 | 12,14 |
160 | 70 | 4 | 6 | 8,953 |
160 | 80 | 2,5 | 3 | 6,110 |
160 | 80 | 3 | 5 | 7,263 |
160 | 80 | 4 | 6 | 9,581 |
160 | 80 | 5 | 7 | 11,85 |
160 | 80 | 6 | 9 | 14,02 |
160 | 100 | 3 | 5 | 8,205 |
160 | 100 | 6 | 9 | 15,91 |
160 | 120 | 5 | 7 | 14,99 |
160 | 120 | 6 | 9 | 17,79 |
160 | 160 | 6 | 9 | 21,56 |
170 | 60 | 4 | 6 | 8,639 |
170 | 70 | 5 | 7 | 11,45 |
Справочные весовые величины швеллера
Справочная величина одного погонного метра горячекатаного швеллера рядовой серии с гранями параллельного типа рассчитывается по таблице минимального размера без учета допуска ширины, толщины, длины изделия и уклона полок. Производство продукции осуществляется из стали плотностью 7,85 г/см3, отклонение веса от расчетных показателей более 6% не допускается условиями ГОСТа.
По условиям государственного стандарта 8240−97 горячекатаный швеллер производится в нескольких вариантах исполнения:
- «У» — с уклоном внутренней грани полок;
- «П» — с параллельной гранью полок;
- «Э» — экономичные, с параллельной гранью полок;
- «Л» — легкая серия с параллельной гранью полок;
- Специальный.
Горячекатаный швеллер 20 ГОСТ 8240 −89 «П» и «С» под заказ изготавливается утяжеленным, готовое изделие маркируется литерой «а». Прокат поставляется в продажу мерной, немерной и кратной мерной длины не короче 3 м и не длиннее 12 м. По условиям стандарта в изделиях мерной длины допускается отклонение до +10 см, в меньшую сторону — не допускается. Срок изготовления утяжеленного, экономичного и легкого фасонного проката зависит от рабочего графика завода и объема поставки, но не более 30 дней.
Марки стали для фасонного проката
Изготовление фасонного металлопроката горячекатаным способом осуществляется из углеродистой стали 5 категории Ст. 3сп/пс ГОСТ 380–2005 , низколегированной стали 09Г2С, 17Г1С, 10ХСНД или 15ХСНД (ГОСТ 19281−89), а также антикоррозийной 10ХСНД или 15ХСНД. Характеристики сплава помогают снизить вес нагружаемых металлоконструкций, сохранить свойства в течение всего срока эксплуатации. При небольшом весе гнутая сортовая сталь устойчива к деформации, прогибам, кручению.
Классификация, размеры и поперечное сечение
Все рабочие характеристики сортамента 8240−89 регламентируются ТУ и требованиями стандарта. По данным габаритных размеров, номинальной массы и размеров поперечного сечения можно рассчитать вес конструкции, выбрать фасонный прокат равнополочного и не равнополочного типа. Для каркасов облегченного типа используется устойчивый к атмосферным и климатическим факторам гнутый алюминиевый швеллер.
Масса швеллера 20
Перед выбором фасонного швеллера 20, изготовленного по условиям государственного стандарта, необходимо произвести расчет характеристик будущей конструкции. Специалисты, занятые в сфере производственного цикла с помощью таблицы помогут подобрать фасонный металлопрокат нужной марки стали, конфигурации, оптимального размера и допустимой нагрузки. Под заказ продукция может изготавливаться по индивидуальным чертежам.
При весе 18,4 кг одного метра швеллер идеально подходит для сооружения навесов, павильонов, терминалов, рельсов для подъемных кранов, перекрытий производственного цеха, мостов, эстакад. Продукция поставляется партиями по 60 т, связками, пачками или поштучно. Изделия оснащаются Сертификатом качества и бирками с информацией о размерных параметрах изделия, номере партии, количестве единиц в пачке и ее весе. Доставка продукции осуществляется автотранспортом, вагонами и в длинномерных контейнерах.
Размеры и характеристики швеллера 18П
- Вес 1 метра – 16.3 кг, 17.4 кг (18аП)
- Высота швеллера – 180 мм
- Ширина полки – 70 мм, 74 мм (18аП)
- Толщина полки – 8.7 мм, 9.3 мм (18аП)
- Толщина стенки – 5 мм
- Толщина угла – 9 мм (радиус закругления)
- Площадь поперечного сечения – 20.7 см2, 22.2 см2 (18аП)
- Погонных метров в тонне – 61
По точности различают на высокую, повышенную и обычную.
- Обозначаются буквами
- А (высокая)
- Б (повышенная)
- В (обычная)
Например: 5аП, 18бП, 12аУ
По прочности градация на обычную и повышенную.
Допустимые отклонения размеров (по ГОСТ 8240-97)
- Высота +- 2 мм
- Ширина полки +- 2 мм
- Толщина полки -0,5 мм
- Толщина стенки +- 0,5 мм
- Прогиб стенки швеллера не более 1 мм. Стенка, это которая “h” на схеме выше. Она должна быть прямой, не выпирать влево или вправо в оговоренном пределе.
- Кривизна не более 0.2% длины швеллера.
- Перекос полок – заваливание их во внутрь или во вне, для разных точностей (a,б,в):
- 0,9 мм
- 1 мм
- 1,2 мм
Отклонения у швеллера “П” по толщине стенки и радиусу закругления не контролируют. А плюсовые отклонения по толщине полки контролируются предельным весом швеллера. Отклонения по массе не должны превышать +-4% для партии и +-6% для единицы.
Масса погонного метра вычислена с помощью площади сечения и плотности стали 7,85 г/см3 или 7850 кг в кубическом метре.
Отклонения размеров длины
Длина швеллера 18П в пределах 2 – 12 метров. Но при соглашении с производителем, изготавливаются и свыше 12 м. Отклонения по длине для швеллера от 2 до 8 метров – +- 40 мм. При длине свыше 8 метров не более 100 мм.
Материал изготовления
- У производителей часто встречаются изготовленные из сталей:
- 09Г2С
- 09Г2С-15
- 09Г2С-14
- Ст3
- С255
- С355-1
- С345
- 3пс
- 3сп/пс5
Площадь швеллера
Для различных аспектов, например расход краски, требуется знать какова площадь изделия. Задача не тривиальная, поскольку форма не простая для точного расчёта. Для целей ответа была проделана работа.
В 1 погонном метре швеллера 18П – 0,644 квадратных метра (м2)
- Для удобства подсчитано количество м2 в единице изделия разной длины
- В 2 метрах – 1,288
- В 3 метрах – 1,932
- В 6 метрах – 3,864
- В 9 метрах – 5,796
- В 12 метрах – 7,728
Сколько м2 в тонне
- В 1 тонне швеллера 18П – 39.3 квадратных метра
- Пояснение:
- Сначала узнаем сколько метров в тонне. Для этого тонну делим на 16.3 (вес 1 метра 18П) и получаем число 61. Ровно столько метров швеллера 18П в одной тонне.
- Зная что 1 метр имеет площадь 0,644 м2, мы умножаем на количество метров и получаем 39,3 м2 в тонне.
Расход краски
- Очень варьируется в зависимости от цвет, инструмента нанесения и вида краски.
- Примерная разница расхода краски на 1м2:
- Водная – 155 гр
- Эмаль – 135 гр
- Чёрный цвет – 70 гр
- Белый цвет – до 125 гр
Общие нормы покраски металла, обычно колеблется в рамках 100-150 гр на м2. Экономичнее краскопультом. Укрывистость чёрной краски выше, ведь чтоб добиться покрытия железа белым, нужно больше применить краски, иначе не будет покрашено в хороший белый цвет.
Ориентировочные средние цены
Тонна стоит – от 34 до 67 тысСтоимость 1 метра швеллера – 550 – 1090 рублей
Но это в теории, получено путём расчета метража в тонне. Вычисляется так: В тонне швеллера 18П – 61 метра, поделим стоимость тонны на 61, мы получим вышеуказанные суммы за 1 погонный метр. Однако, по какой цене будет продан в розницу, может сказать только сам розничный продавец.
При исследовании было выявлено, что цены едины вне зависимости от метража или металла. Пик цен наблюдался в мае 2018, тогда средняя была 58 тыс. Наименьшая за недавнее прошлое была в начале 2016, тогда средняя цена показала 30 тыс за тонну. Какая либо сезонность в стоимости не прослеживается. Порой существенно цена меняется в зависимости от длины.
Можно добавить, что понижение цен в 2019-2021 может происходить в связи с риском рецессии в экономике. Которая влечёт снижение спроса, сжатие экономики и соответственно падение цен.
В среднем, расценка на швеллер из стали 09Г2С-12 выше. Не всегда но зачастую на 10-15%, нежели на швеллер из прочих сталей. Цена обычно ниже на 10-15% на популярные швеллеры из сталей Ст3, 3сп/пс5.
Стандарт ГОСТ
Можно встретить изготавливаемые по ГОСТ 82783, 27772-83. Хотя в массе своей почти всегда изготавливаются по 8240 различных годов (8240-89, 8240-97)
ГОСТ 19281-89. Прокат из стали повышенной прочности.
Характеристики зарубежных аналогов
Аналоги часто не отличается. Объект представляет из себя понятное изделие которое изготавливается много лет и довольно хорошо изучено, стандартизировано. Дело остаётся за соблюдением технологий и контролем процессов. Что упирается больше в добросовестность производителя.
сортамент стальных горячекатаных и размеры
Сортамент стальных швеллеров весьма большой, и каждый профиль изготавливается с учетом его дальнейшего назначения. Горячекатаный стальной швеллер нашел применение во многих отраслях промышленности.
Стальные швеллеры
Такими являются:
- Строительная область. За счет того, что профильпридает конструкции наибольшую прочность и устойчивость, изделие используется для сооружения металлических каркасов и сооружений;
- Машиностроение. Стальной швеллер в данной области может использоваться в качестве опор при строительстве;
- Вагоностроение;
- Хозяйственная промышленность. Для возведения прочных и больших конструкций, предназначенных для различного использования.
Производство горячекатаных швеллеров по ГОСТ 8240-89
Абсолютно каждое производство требует соответствия ГОСТ. Производство горячекатаных швеллеров не является исключением. В ГОСТ прописаны условия производства стальных швеллеров.
В качестве материала для производства стальных швеллеров используют сплавы с добавлением разных видов стали. Как правило, используются стандартные стали. Например, конструкционная углеродистая и низколегированная сталь. Для того чтобы отличать стали, так как они имеют разный химический состав, они по-разному маркируются: ст3пс или 09Г2С. Также для изготовления стальных деталей могут добавлять черный металл или алюминий.
Фото стального швеллера, изготовленного по ГОСТ 8240-97.
Помимо производства швеллера по ГОСТ 8240-97, существует еще два документа по производству и сортаменту швеллеров. Это ГОСТ 8240-97 и 8240-72. Существенных отличий они не имеют.
Сортамент швеллера ГОСТ 8240-97
Разновидность стальных горячекатаных швеллеров, произведенных по ГОСТ 8240-97 и 8240-89, имеют существенные отличия и специальные условные обозначения:
- «П» – профиль имеет параллельные основанию грани;
- «У» – грани располагаются под углом к основанию;
- «Э» – экономный швеллер. Также имеет параллельные полки, но при производстве добавляется мало металла;
- «Л» – легкий. Имеет параллельные полки и для производства изделия добавляются только легкие металлы;
- «С» – специальный швеллер. Такой профиль изготавливается только на заказ со специальными параметрами. Поэтому произведенные стальные горячекатаные швеллеры ГОСТ 8240 могут быть востребованы при любых работах
Размеры швеллера, произведенного по ГОСТ
Произведенный профиль ГОСТ 8240-89 имеет разные размеры и технические параметры в зависимости от номера швеллера. Так, к примеру, швеллер 10 имеет следующие характеристики:
- Высота полок – 100 мм;
- Ширина – 46 мм;
- Ширина стенки – 4.5 мм;
- Ширина граней – 7.6 мм;
- Длина грани – 10 см;
- Радиус внутренних закруглений – не более 7.0;
- Площадь поперечного сечения составляет 10.90 см2;
- Масса одного погонного метра составляет 8.59 кг.
Узнать размеры и технические параметры швеллера 16 и других можно на следующем фото.
Стоит отметить, что изготовленный швеллер горячекатаный ГОСТ 8240-97 не отличается размерами и параметрами от швеллера 8240-89.
Стальной профиль обладает изогнутой формой внутреннего сечения в виде буквы «П». Благодаря большой жесткости металлическое изделие способно выдерживать огромные силовые нагрузки.
Особенности и преимущества горячекатаных швеллеров
Швеллер стальной ГОСТ 8240-97 представляет собой стандартную инструкцию по имеющемуся сортаменту. Все принятые документы должны учитываться в процессе производства горячекатаных швеллеров. Только при соблюдении этого условия можно получить идеальный стальной профиль, который можно будет спокойно эксплуатировать.
