Разводка канализации: составление схемы, выбор труб и этапы монтажа

Частые ошибки монтажа системы водоснабжения

Ошибки при проектировании и сборке систем:

Отсутствие теплоизоляции на рукавах ГВС, проложенных в бетонной стяжке или внутри стен. При подобном расположении разводки часть тепла рассеивается на прогрев окружающего строительного материала (дефект проявляется при использовании металлических заготовок).
Попадание в ходе работ посторонних предметов в трубопроводы. При разводке следует закрывать стояк и торцы специальными заглушками и дополнительно проверять магистрали перед стыковкой.
Пайка стыков, покрытых грязью или конденсатом, приводит к образованию пор либо падению прочности соединения. При подаче жидкости под напором появляется течь (в некоторых случаях стык разрывается).
Проведение трубопроводов через единое отверстие в перекрытиях, что нарушает нормальную работу системы водоснабжения.

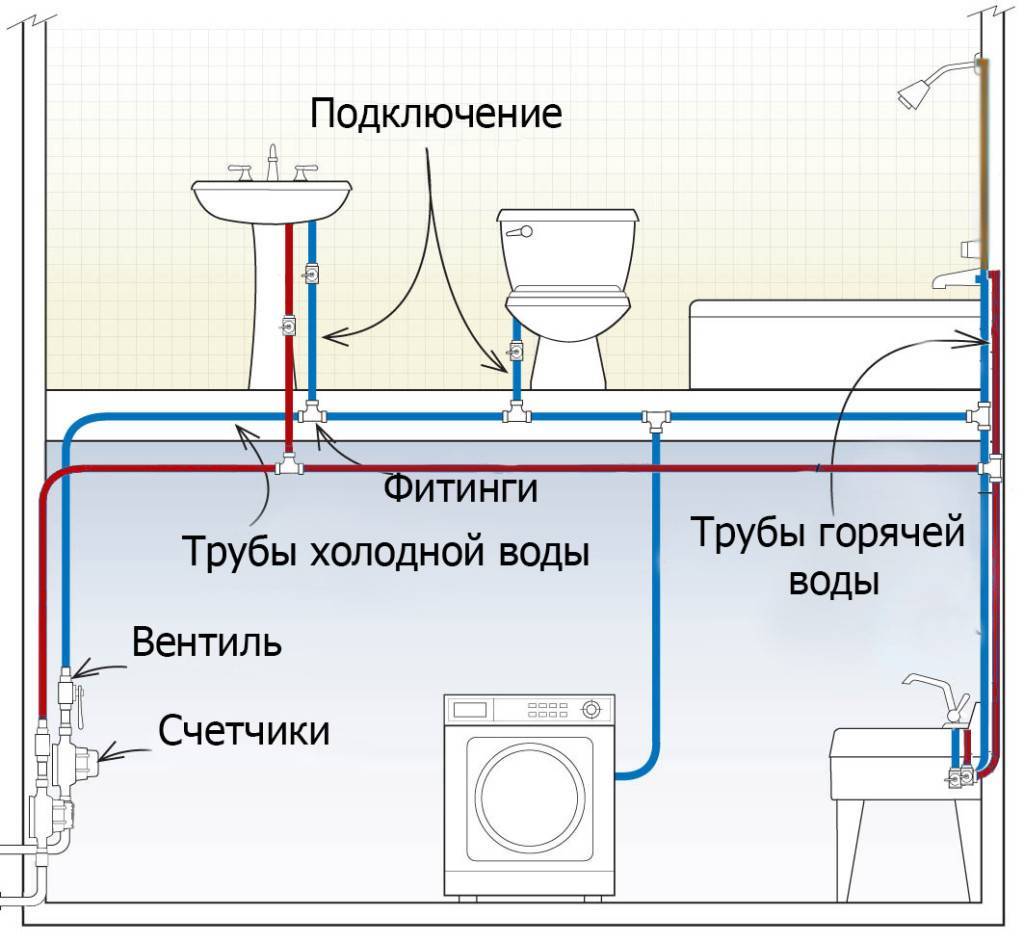

Некорректно составленный план сантехники в квартире. Например, недостаточное количество запорных вентилей не позволит отремонтировать оборудование без полного перекрытия воды на входе в квартиру. Каждая точка водозабора должна оснащаться отдельным шаровым краном для холодной и горячей воды.
Ошибочное проведение линий водоснабжения либо канализации, затрудняющее обслуживание магистралей либо замену компонентов при ремонте.
Установка запорных вентилей на стояках в многоквартирных домах. Подобное расположение шаровых кранов часто встречается на схемах, находящихся в открытом доступе. Следует учесть, что подобный монтаж шарового крана категорически запрещается. При обнаружении прибора сотрудники сбытовой компании накладывают на владельца штраф.

Последовательность подключения к центральному водопроводу

По правилам врезка в центральную трубу, которая находится за пределами участка, выполняется организациями с соответствующей лицензией. Их привилегированное положение позволяет установить высокие расценки на услуги. Многие частники нарушают правила и подключаются самостоятельно – штраф меньше стоимости работ, выполненных организацией. Главное – придерживаться технических условий и проекта, не повредить никаких коммуникаций.

Определяются со способом подключения к водоснабжению. Простой вариант исполнения своими руками – использовать накладные хомуты, которые применяются для стальных и пластиковых труб. Врезка в действующий водопровод под давлением выполняется специальными устройствами. Электродрель не подходит – ее зальет водой.

Для врезки выполняют несколько несложных действий:

монтируют хомут;
через отверстие в нем просверливают трубу;
наворачивают открытый вентиль, затем запирают.

Предпочтительнее сначала на хомут установить шаровой кран, тогда сверлить можно через отверстие в нем.

Если в месте врезки нет колодца, раскапывают магистраль и устраивают его собственноручно. Дешевый и доступный вариант – использовать красный кирпич, сделать люк с крышкой. Она должна выдержать вес транспорта, если находится на проезжей части. На месте ввода трубы рядом с домом копают яму. Теперь ее нужно соединить с колодцем на центральной магистрали. Роют котлован глубиной ниже точки промерзания почвы.

Из траншеи убирают все острые предметы, способные повредить трубу. Дно засыпают щебнем и песком, которые образуют амортизационную подушку. Через нее также дренируются почвенные воды, магистраль не подвергается обледенению. Теперь требуется к крану в колодце подключить трубу и завести другим концом в дом.

Особое внимание уделяется месту, где проводится вода в дом. Иногда невозможно выкопать траншею необходимой глубины

Тогда используют различные варианты предохранения водопроводной магистрали от замерзания:

Иногда невозможно выкопать траншею необходимой глубины. Тогда используют различные варианты предохранения водопроводной магистрали от замерзания:

обогрев специальным электрокабелем;
обмотку теплоизоляционными материалами;
засыпку керамзитом.

Траншею сразу не засыпают: сначала делают внутренний монтаж, затем проверяют на отсутствие утечек.

Факторы, оказывающие влияние на проектирование схемы

Они могут быть как объективными, вызванными конкретными условиями, так и субъективными, возникающими соответствующим отношением проектировщика.

К первым можно отнести уже упомянутую глубину промерзания грунта, влияющую на глубину заложения трубы наружной части канализации.

Также объективными причинами объясняется выбор способа фильтрации очищенной септиками жидкости. При устройстве канализации на глинистых грунтах с низкой водопроницаемостью вынужденно выбирается способ с использованием инфильтратов.

К факторам первой группы можно отнести отсутствие специальной закрытой шахты для размещения фановой трубы. Мы уже убедились в ее необходимости. В такой ситуации ее устанавливают с выводом через стену в пристенном варианте, крепление производится к стене с использованием кронштейнов.

Если установка фановой трубы в таком варианте также нежелательна, можно воспользоваться воздушным клапаном для сброса давления в стоке канализации.

Требования

Схему разводки канализации в коттедже принято прорабатывать еще на стадии проектирования жилого строения. Лучше заранее определиться с месторасположением всей сантехники и труб в доме. Непосредственно монтаж сточных трубопроводов своими руками либо с привлечением сантехников выполняется уже после возведения стен, но перед чистовой отделкой.

Схема разводки канализации в доме

Чтобы внутридомовая канализация работала исправно и без засоров, необходимо:

соблюсти должный уклон сливных труб от сантехники к стояку;
к минимуму свести количество поворотов и сгибов на канализационных трубопроводах;
грамотно выбрать размер и материал трубных изделий;
предусмотреть возможность отведения газов из системы канализации (фановый отвод);
поставить сифоны для формирования гидрозатворов;
в нужных местах установить люки для ревизии и чистки;
произвести теплоизоляцию канализационной трубы на улице и в подвале (при необходимости).

Виды канализационных систем в частных домах

Внешнюю уличную часть канализации загородного дома можно устроить в виде:

герметичного бака-накопителя;
септика (с одной либо несколькими камерами);
септика с инфильтратором;
биостанции с аэробной очисткой.

Плюс еще есть выгребные ямы, но их использовать стоит только на дачах при малых объемах стоков. Для обустройства канализации в коттедже с постоянным проживанием двух-трех человек следует выбирать только полноценный септик. Причем в одних случаях идеальным выбором будет простой накопитель, а в других – станция очисти с аэробными микроорганизмами.

Прежде чем покупать ту или иную модель, необходимо все тщательно взвесить

Здесь важно и количество проживающих в доме, и величина сточных вод в кубометрах за сутки, и характеристики грунтов на придомовом участке

Накопительный бак, герметическая емкость

Накопительный бак принято выбирать при высоком уровне грунтовых вод (УГВ). Этой герметичной емкости не страшны дожди и паводки, нечистоты из нее наружу выйдут только в крайней ситуации. Делать такой накопитель лучше всего из бетонных колец или железной цистерны. Выходит недорого и быстро. Единственный недостаток этого варианта канализации – постоянные траты на вызов ассенизаторской машины раз в две–три недели для откачки стоков.

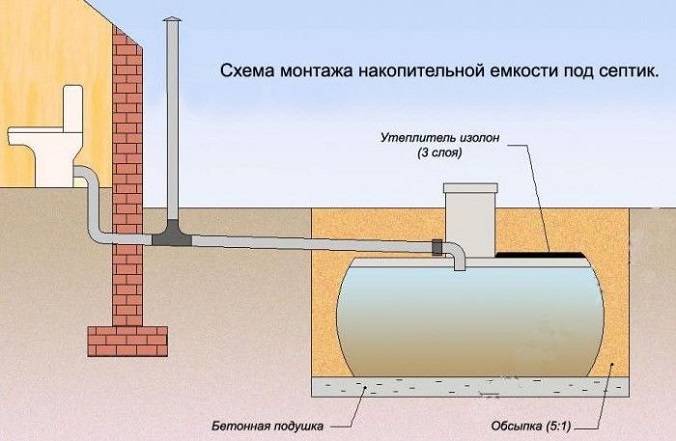

Монтаж канализационного накопительного бака

Однокамерный септик

Однокамерный септик является немного усовершенствованным классическим выгребом в виде колодца с дренажным дном. Очищение стоков в нем происходит за счет прохождения вод из внутренней канализации частного дома через несколько слоев щебня и песка. Вызывать ассенизаторов здесь не надо, но чистить и промывать щебеночно-песчаный дренаж дважды в год придется. Подобный вариант сделать по деньгам выходит недорого, но он сможет справиться только с небольшим объемом сточных масс (подходит лишь для семей в пару человек).

Чем отличается однокамерный и двухкамерный септик

Двухкамерный септик с переливными колодцами-отстойниками

Септик с двумя или тремя камерами – это конструкция из нескольких переливных колодцев. Первый (и второй для отстоя, если он есть) делается герметичным, а последний наоборот идет с дренажом на дне. Такая канализация способна очистить достаточно большие объемы стоков из частного дома и не требует к себе особого внимания. Однако если грунтовые воды высоко расположены, то от подобного септического сооружения придется отказаться.

Устройство двухкамерного септика

Септик с полем фильтрации

Если УГВ высок, а коттедж крупный, то для очистки стоков канализации можно смонтировать септик-накопитель с фильтрационным полем или инфильтратором. В этом случае дренаж воды в почву происходит также через песчано-гравийный фильтр. Однако здесь он расположен не на дне узкого вертикального колодца, а на располагаемом подальше от фундамента дома “поле” в виде дренажных труб или большой по площади инфильтрационной конструкции.

Варианты устройства фильтрационного поля

Септик с биофильтром

Анаэробный септик с биофильтром по деньгам обойдется дороже перечисленных выше вариантов. Однако он более эффективен и производителен. Плюс воду после очистки в нем можно использовать для полива огорода или мытья машины. Делается такая станция на заводе из пластика либо стеклопластика и внутри разбита на отсеки. Стоки постепенно перетекают в ней через несколько камер, в одной из которых есть специальные поедающие органику бактерии. Результат – очищенная на 90–95% вода на выходе.

Устройство септика с биофильтром

Септик с принудительной подачей воздуха

Аэробный септик (станция активной биоочистки) – это максимум по производительности и эффективности, что есть среди автономных систем канализации для частного дома. Очищение стоков здесь осуществляется микроорганизмами-аэробами, которым нужна постоянная подкачка кислорода. Делается это при помощи электрического насоса, такой септик энергозависим. Но зато скорость “поедания” бактериями органики получается высокой, а степень очистки колеблется в районе 98–99%. Серьезный минус – дороговизна станции.

Устройство и принцип работы септика с принудительной вентиляцией

Необходимое оборудование

Когда человек уже определился с выбором источника, тогда с уверенностью можно приступать к составлению расчетов и чертежей. Первое, что нужно сделать – это определиться с выбором оборудования.

Насос

Для начала нужен насос, который является как «мозгом», так и «сердцем» системы водоснабжения. Поэтому на его покупке не стоит экономить. Выбирать насос необходимо с расчетом динамического уровня воды плюс сорок метров и плюс 20%, чтобы увеличить давление.

Трубы

Они являются «артериями», без которых невозможно подать воду в кран. Для не очень глубоких скважин, а также для укладки в землю подойдут полипропиленовые трубы. Они выдерживают давление до десяти атмосфер. А те, которые предназначены для и холодной, и горячей воды, выдерживают уровень давления до двадцати атмосфер. Покупая трубы для водоснабжения нужно учесть и другие тонкости.

Вот основные моменты, на которые стоит обратить внимание:

Если взять трубы, имеющие толстые стенки, то они могут немного заузить проход, и насос будет от этого работать с большей нагрузкой

Производя монтажные работы своими руками, нужно с особым вниманием следить за запайками, чтобы не пришлось вынимать весь ствол с насосом, полным воды. При сильных морозах работать с трубами невозможно

Муфты нужно покупать от того же производителя, что и трубы.

Обязательно необходимо ознакомиться с инструкцией по эксплуатации, чтобы знать, сколько нужно нагревать и охлаждать их.
Нельзя паять грязные или мокрые трубы, их нужно очистить и высушить, и лишь затем приступать к работе.
Если соединения комбинированные, то устанавливать их нужно на лен и герметик.
Испытывать трубы под давлением нужно, только установив и загрузив насос на глубину.

Металлические фитинги

Это неотъемлемые элементы системы водоснабжения. К ним относятся обратный клапан, который устанавливается на самом выходе насоса, металлические или пластиковые вентили, разные муфты, тройники и другие элементы.

Трос страховочный

Сам насос буквально висит на трубах, а трос используется как страховка, а также помогает при опускании и поднятии его. Чем глубже будет находиться насос, тем толще должен быть диаметр троса. Если глубина расположения около тридцати метров, то трос должен быть диаметром до 3 миллиметров. Более тридцати метров – диаметр троса должен быть до 5 миллиметров.

Гидроаккумулятор

Покупая мембранный бак, необходимо рассчитывать количество людей, которые проживают в доме. Обычно покупается бак на 50 литров.

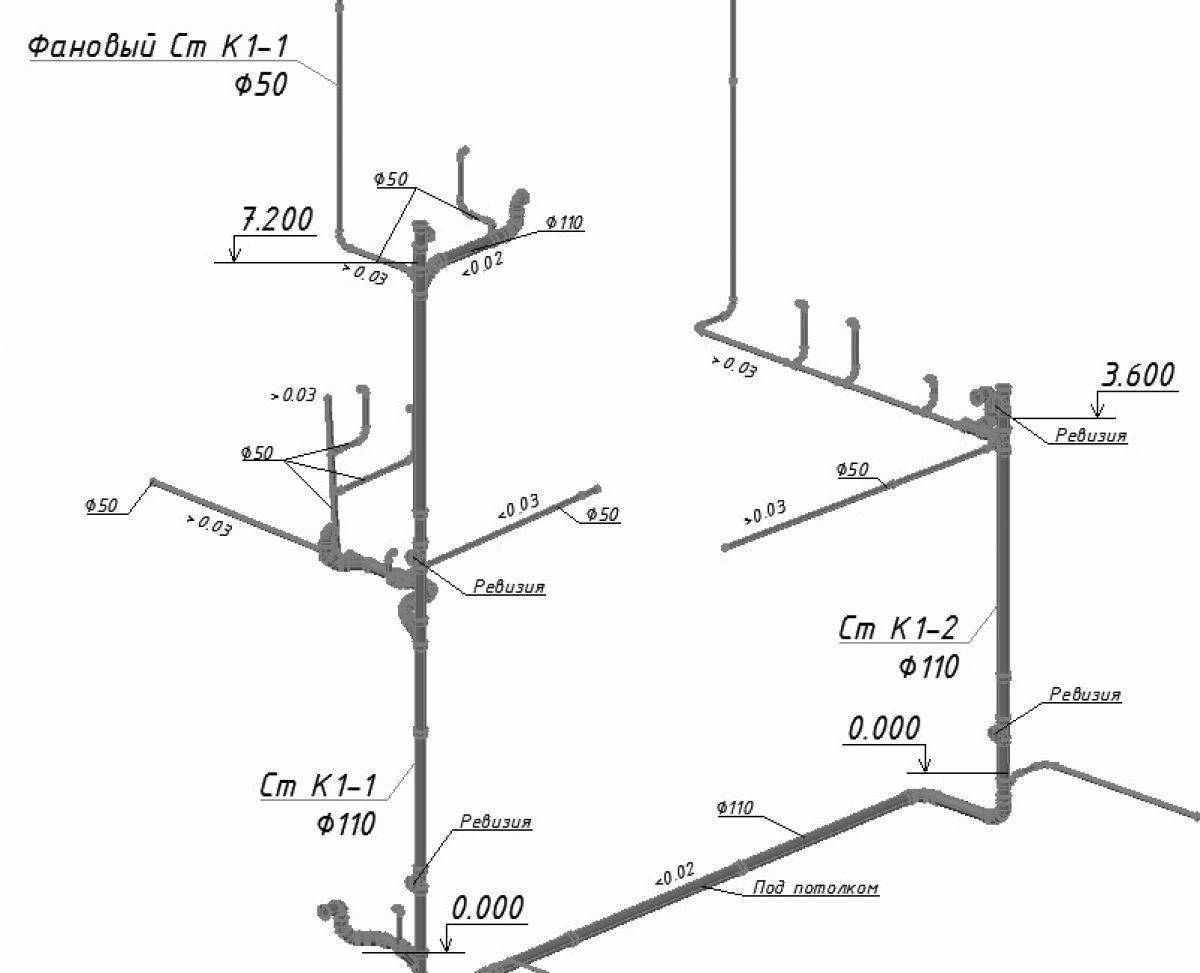

Схема устройства внутренней канализации в частном доме

Устройство канализации для частного дома своими руками требует определённых знаний, схема ниже поможет понять, какие моменты вы ещё не успели учесть в вашей схеме.

Схема устройства внутренней канализации с учётом наклона труб

Для тех, кто не знает, как сделать канализацию в частном доме правильно, представляем чек-лист возможных ошибок прокладки канализации в частном доме:

Сливная вода застаивается в трубах, возникают засоры. Это происходит чаще всего по причине нарушения коэффициента уклона труб. Соответственно, твёрдые элементы стоков просто не вымываются из канализации.
К таким же неприятностям могут привести неправильно присоединённые отводные трубопроводы. Правильный их монтаж предполагает наличие тройников и крестовин.
К излиянию сточных вод из систем вывода (а попросту выход нечистот на поверхность из унитазов и раковин) может привести неправильное подключение стоков от электроприборов.
Для прочистки стоков в местах поворотов необходимо установить смотровые и ревизионные люки.

Какую канализацию лучше сделать в частном доме

Устройство канализации в частном доме состоит из разводки по помещениям и наружной сети. Внутри система может включать в себя один или несколько вертикальных стояков, к которым примыкают трубы с меньшим диаметром. По этим трубам, обязательно располагаемым с уклоном, сточная вода движется самотёком от точек расхода до места общего слива.

Какие нюансы учесть при разводке труб

Попадая в стояк, вода под действием гравитации опускается вниз и поступает во внешний трубопровод большего диаметра, соединённый либо с центральной магистралью, либо с локальным накопительным или очистным сооружением.

При разработке схемы нужно учитывать несколько простых правил:

Лучший вариант разводки для частного владения – это когда в схеме присутствует всего один стояк. А это возможно только тогда, когда санузел и кухня сконцентрированы в одной части дома и их разделяет только перегородка. Именно поэтому в квартирах эти помещения чаще всего располагаются рядом. К стояку идёт подводящая труба, к которой, как на фото снизу, подсоединяются все сантехнические приборы. Уклон труб диаметром до 80 мм должен составлять порядка 2 см на 1 м/п. Точки слива воды из приборов должны располагаться так, чтобы унитаз находился к стояку ближе всего – в этом случае, место его присоединения к отводной трубе окажется в самой низкой точке

Это важно, так как в противном случае стоки из унитаза могут попадать в отверстия для слива из других приборов

По возможности, нужно избегать лишних поворотов трубопровода, так как именно в этих местах чаще всего и случаются засоры. Но если без них не обойтись, поворот нужно сделать как можно более плавным. Так, чтобы получить прямой угол, используют либо 3 колена по 30, либо 2 по 45 градусов.

Какие материалы лучше использовать

Сегодня уже не только в частном строительстве, но и в многоэтажках, для сборки канализационных трубопроводов используют не тяжёлую чугунину, а лёгкий, прочный и недорогой пластик, стыки которого заделываются полимерным герметиком.

При соединении сливного отверстия санитарного прибора с отводной трубой, очень важно устраивать гидрозатворы, роль которых играют U-образные трубы. Постоянно находящаяся в их изгибе вода является препятствием для проникновения в помещение зловонных запахов из канализации

Ниже приведены сечения труб (в миллиметрах) для монтажа ветвей разводки, в зависимости от вида санитарного оборудования:

ванна, раковина и душевой слив, если труба общая – 50;
если всё по отдельности – 40;
биде — 30 или 40;
унитаз – 100
кухонная мойка – 30 или 40.

Для стояка, в который идёт не только вода из кухни, но и стоки из туалета, трубы берут диаметром 100 или 110 мм. Такое же сечение должно быть у любого стояка в двухэтажном доме. Если же в доме туалета нет, а только душ и кухонная мойка, трубы размером 50 мм для установки стояка вполне достаточно.

Для чего стояку вентиляция

В системе внутридомовой канализации стояк является центровым звеном, объединяющим все ветви разводки. Именно через него все отходы попадают в уличную сеть, и соответственно, в нём могут скапливаться газы. Для их отвода и нужна вентиляция, которая осуществляется благодаря фановой трубе, венчающей стояк, выведенной, как правило, на крышу или за пределы внешней стены (подробно о вентиляция канализации в доме рассказано в статье).

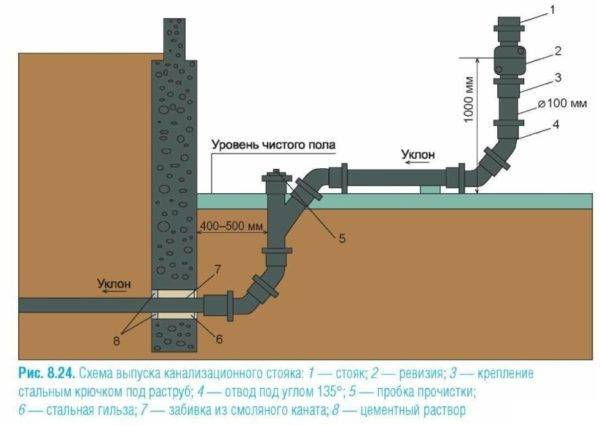

При монтаже стояка необходимо учитывать некоторые нюансы:

Мы уже упоминали, что расстояние от унитаза до стояка должно быть минимальным, поэтому стояк всегда располагается в туалете.
В вертикальной трубе, и желательно, на каждом этаже, необходимо устраивать ревизионные люки для чистки.

Чтобы шумоизолировать стояки, их обшивают гипсокартоном и даже закрывают минватой, но доступ к ревизионному лючку всё равно должен быть.
Наверху стояка устанавливается клапан, через который в систему заходит воздух и препятствует обратному выходу воды.
Внизу он соединяется с горизонтальной трубой, которая должна иметь или такой же диаметр, или чуть больше.

Устройство внутренней сливной системы

Внутренняя канализация давно приняла типовой вид, который можно назвать максимально рациональным: к стоякам, расположенным вертикально, подключены горизонтальные трубы. Стояк рассчитан на увеличенный объем стоков, поэтому его диаметр больше.

Движение воды от душа, унитазов, раковин к стояку происходит или самотеком, или принудительно – под действием насосного оборудования

Внутренняя разводка соединяется с наружной магистралью, которая состоит из труб еще большего диаметра. Трубопровод ведет к септику или другому накопительно-очистному сооружению.

Расположение стояка и подключенных к нему линий подчинено определенным правилам. Например, все мокрые зоны обычно находятся в смежных помещениях: кухня через стену от ванной или туалета. Часто помещения совмещают, пример тому – душевая, объединенная с туалетом.

Располагать помещения, в которых активно используется водопроводная вода, в непосредственной близости принято из-за практичности, удобства обслуживания и экономии материалов

Так канализационная труба имеет минимальную длину до стояка, следовательно, стоки перемещаются наружу самотеком, без дополнительного принуждения. Стояк, в свою очередь, расположен у выхода канализационной магистрали и водопровода из дома.

Ближайшее к нему сантехническое оборудование – унитаз. Если расположить ванну или кухню между туалетом и стояком, то при каждом смыве вода из сифонов будет высасываться.

Наклон – необходимое условие для самотечной системы. Угол наклона зависит от диаметра трубы. Есть параметры, отступать от которых не рекомендуется: для труб 50-80 мм – 25-35 мм/метр магистрали.

Если труба шире 80 мм, то уклон должен составлять 20 мм/м. Такая ситуация – для частных домов редкость, такой диаметр характерен для труб наружного монтажа

Таким образом, разводка в дачном доме должна охватывать минимальный набор сантехнического оборудования: унитаз, кухонная раковина, душ (ванна).

Здания для постоянного проживания обычно имеют больше подключенных приборов, среди которых могут быть дополнительные раковины и унитазы, джакузи, посудомоечная машина, жироуловитель, измельчитель и пр.

При монтаже системы не обойтись без поворотов, хотя рекомендуется сократить их число. Каждый перепад и поворот — это хроническая зона риска, провоцирующая возникновение засора.

Если не удается избежать резких поворотов, необходимо обеспечить свободный доступ к ним: или оставить открытыми, или замаскировать, оборудовав ревизионный люк.

По правилам, поворот в 90° выполняется последовательно двумя фасонными деталями, обеспечивающими угол 45°, а если позволяет место, то тремя поворотными деталями (коленами) по 30°

Размещение помещений с мокрыми зонами и очистного сооружения или магистрали, ведущей к центральной трубе, следует планировать заранее. В идеале они должны находится по соседству, буквально – за стеной.

Чем ближе друг к другу располагаются элементы канализации, тем меньше проблем вызовет ее функционирование.

Чтобы избежать грубых ошибок при монтаже и подстраховаться, рекомендуем изучить СНиП 02.04.01-85, в котором подробно изложены нормы и правила устройства водопровода и канализации.

Особенности обустройства внутренней канализация

Сливная система внутри дома имеет типовую конструкцию: от вертикального стояка отходят горизонтальные трубы. Стояк аккумулирует все стоки, поэтому сечение тубы больше, чем у обычных труб. Стояки от стояка направляются в систему канализации снаружи здания, трубы которой имеют еще больший размер. По трубам вода попадает в септики либо накопительные колодцы и т.д.

Стояк располагают в определенном месте согласно правилам, в определенном удалении от линий, подведенных к нему. Мокрые зоны располагают рядом друг с другом, к примеру, туалет около ванной, либо кухня рядом с туалетом. Часто туалет с ванной располагают в одном помещении.

Если расположить канализационную трубу недалеко от стояка, то сточные воды смогут стекать к нему самотеком, и не придется устанавливать циркуляционный насос.

Стояк принято устанавливать недалеко от выхода канализационных труб из здания. Самым близким сантехническим устройством по отношению к стояку становится унитаз. При отделении туалета от стояка, например, ванной приведет к постоянному высасыванию сифона во время смыва унитаза. Трубы надо укладывать под уклоном для обеспечения самотека, параметр наклона напрямую зависит от сечения используемых труб. Требования прописанные в СНиП, не стоит нарушать.

Дачи, как правило, имеют разводку с минимальным количеством подведенных к ней приборов. Это унитаз, мойка, душевая кабинка.

Справка! Поворот трубопровода под прямым углом выполняют с помощью двух комплектующих деталей, имеющих угол 45 градусов, при наличии пространства поворот обеспечивают тремя коленами из 30 градусов.

Мокрые зоны следует располагать максимум через перегородку друг от друга, это тоже планируют при составлении схемы. Если расположить части канализации рядом, то это обеспечит более долгую качественную работу системы. В СНиП 02.04.01-85 прописаны требования к монтажу канализационных и водопроводных труб, которые надо изучить во избежание ошибок.

Основные проблемы компоновки и проектирования

«Умный» септик позаботится о сохранности флоры и фауны участка

На этапе проектирования важно учитывать следующие моменты:

Пиковую нагрузку на канализацию, или так называемый «залповый сброс»

Обычно во внимание берётся утренняя и вечерняя нагрузка на сети. Этот показатель напрямую зависит от количества сливов и сантехнических приборов в доме или на этаже.

Как вода подаётся в дом – централизованный источник, колодец или скважина.

Принцип удаления очищенных сточных вод

Их можно удалять в почву либо водоём. В обоих случаях необходимо учитывать санитарные нормы. Если в первом варианте важнейшим показателем является объём воды, то во втором – не только масса, но и качество её очистки.

Материал для септика. Это может быть как самостоятельно созданная конструкция из кирпича, цемента или металла, так и покупные варианты очистных ёмкостей из полипропилена или полиэтилена. От выбора материала зависит очень многое: срок службы очистных, простота и удобство их обслуживания, вариант монтажа системы и в конечном итоге финальная сумма, которую придётся потратить.

Дополнительное оборудование: возможность электронного контроля, насосная система и всевозможные датчики.

Топологию участка: рельеф местности, направление уклона, близость водоёмов и наличие потенциальных мест сброса очищенных канализационных вод.

Качество и состав грунта: его тип и глубину промерзания, близость грунтовых вод.

Это интересно: Сходство и различия труб ПВХ и ПНД

Выбор трубы для коммуникаций ванной комнаты

Главным критерием является надежность труб для работы под высоким давлением — 5-7 атм

Учитывается не только толщина стенки трубы, но обязательно обращается внимание на надежность и качество при монтаже фитингов, сварочных работ и резьбовых соединений. Основные виды труб для работы:

Пластиковые. Выполняются из поливинилхлорида (ПВХ) или полипропилена (ПП). Для прочности усиливаются стекловолокном или фольгой алюминиевой. Легко выполнить пайку полипропиленовых труб самостоятельно. Также соединяются на муфтах (канализация).

Металлопластиковые. Внешне схожи с вышеуказанными, но имеют разные характеристики. Соединяются при помощи муфт из стали, обладают гибкостью при монтаже. Изготавливаются из полиэтилена с усилением внутренней части трубы. По маркировке имеются различия: РЕ-Х (полиэтилен сшитый), РЕ (полиэтилен), для горячего водоснабжения используется марка РЕ-RТ.

Металлические. В настоящее время монтируются довольно редко из-за их стоимости и больших трудозатратах, так как требуется электросварка устройство резьбы для соединения.

Из всех видов труб, самыми популярными можно считать пластиковые варианты. Довольно просты в монтаже, долговечны и стоимость их можно считать приемлемой. Металлопластиковый вариант имеет свою нишу при выполнении коммуникаций, но не столь надежен в узлах соединения, требуются большие навыки при работе.

Установка отводных линий

При этом, диаметр отверстий, которые находятся на сливе у сантехнических изделий должны иметь такие же по размерам точки входа в основную канализацию.

А для того, чтобы соединять различные по диаметру трубы, используют специальные фитинги.

Для правильного проведения такой работы, нужно учитывать следующие условия:

По имеющимся сегодня стандартам длина каждой отводной линии должна не превышать 10 м в длину.
Для работы с трубами рекомендуется применять ножовку для резьбы по металлу. Стоит учитывать, что рез должен делаться исключительно перпендикулярно продольной оси.
Отводные трубы прокладываются с учетом определенного наклона, направленного в сторону стока. Так, варианты, имеющие диаметр 50 мм, рекомендуется делать под уклоном в 3 см на каждый метр, а вот трубы большего размера в 2 см.

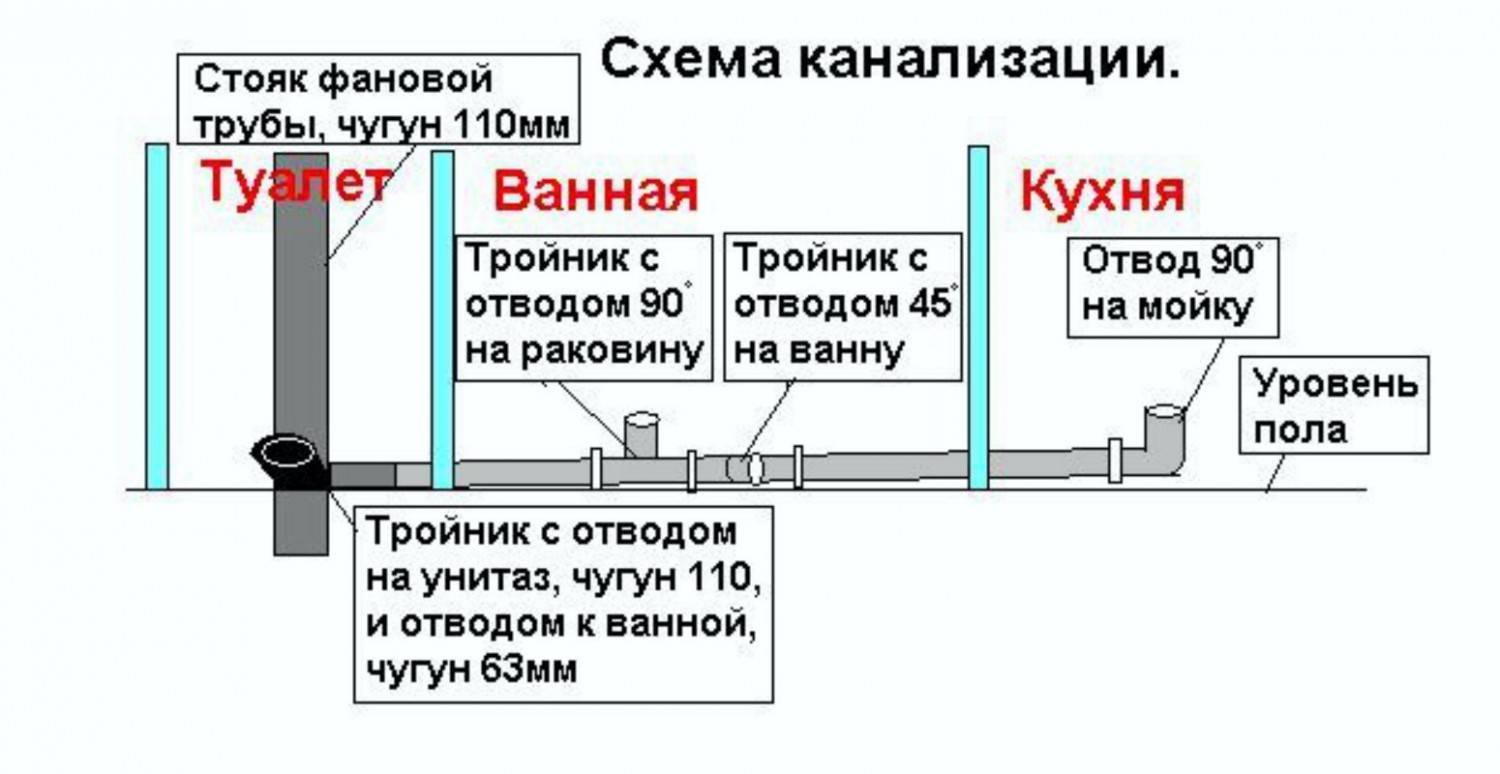

Схемы разводки внутренней канализации

Составление схемы канализационной разводки должна производиться еще на этапе проектирования самого дома. Помещения где будет водопровод (санузлы, кухня и пр.) желательно расположить как можно ближе друг к другу, таки образом, мы сможем ограничиться одним стояком.

На заметку!

Чем проще будет схема, тем надежнее и эффективнее система.

Если же разместить помещения с сантехникой компактно не получается, придется использовать специальный насос или сделать несколько стояков.

Видео: Как проложить канализационные трубы в частном доме

https://youtube.com/watch?v=zrXtawx6dc0

Составление схемы внутренней разводки

Для составления подробной схемы необходимы: лист бумаги, карандаш, линейка и рулетка. Вооружившись таким нехитрым инструментом, приступаем к работе, которая выполняется в следующей последовательности:

Составление плана дома – нужно снять все размеры рулеткой и перенести на бумагу.
Выбор места расположения стояка или нескольких, если это необходимо.
Разметка мест установленной сантехники.
Размечается расположение и размер труб, которые будут идти от сантех. приборов к центральному стояку. Кроме того, необходимо отметить места установки – тройников, крестовин и т.п.

Материал для устройства канализационной разводки

Для устройства полноценно работающей системы необходимо приобрести достаточное количество комплектующих элементов, таких как трубы, фитинги пр. Материалы которые понадобятся для монтажа разводки внутренней канализации:

трубы – ∅110 мм для стояка и унитаза, ∅50 мм для отводов от сантехнических приборов;
тройники;
крестовины;
обратные и воздушный фильтр (если они предусмотрены проектом);
переходники с переходом ∅110 на ∅50 мм;
ревизии.

Возможно вас заинтересует:

Особенности разводки канализационных труб в одноэтажном частном доме
