Как правильно развести водопровод в квартире

Мелочи, на которые стоит обратить внимание

Собирая схему водопровода, обращаем внимание на следующие нюансы:

  • Стремимся к минимальному количеству соединений труб между собой. Чем меньше – тем лучше, надежнее вся конструкция.
  • Подбираем трубы и муфты для соединения из однородного материала.
  • Все коммуникации теплоизолируем.
  • Обеспечиваем легкий доступ к важным элементам водопроводной сети – фильтрам, кранам, счетчикам. Чтобы когда нужен ремонт, устранение неполадок не затопило пол-ванной комнаты и соседей снизу, пока не перекроете воду!

Важно также правильно подобрать материал, с помощью которого будет выполняться разводка. Современные элементы трубопровода изготовляются из:

  • Металлопластика
  • Полихлорвинила.
  • Нержавеющей стали.
  • Полипропилена.
  • Меди (бронзы).
  • Сшитого полиэтилена.

Наиболее широко применяются трубы из металлопластика и полипропилена. Стальные, полиэтиленовые и медные трубы – дорого стоят, менее распространены, требуют спецоборудования для монтажа. Самостоятельно, без посторонней помощи такими материалами схему разводки не собрать.

От того, как качественно и правильно сделается разводка труб в ванной комнате, будет зависеть дальнейшая эксплуатация всей сантехники

Важно с самого начала всё делать качественно, чтоб потом ни переделывать, ни устранять течи и прорывы.

Как сделать деревянное гнездо с яйцесборником своими руками

Дерево является доступным и экологически безопасным материалом, с которым очень легко работать. Поэтому существует множество вариантов именно деревянных гнёзд. Все они отличаются по типу конструкции и сложности выполнения. Одним из самых популярных способов оборудования места для несушки является гнездо с двойным дном.

Для комфортного содержания несушек понадобятся еще поилки, кормушки, насесты.

Необходимые материалы

Для изготовления конструкции нужны следующие материалы:

  • доски из тонкой фанеры;
  • материал для обивки поддона (войлок, резина, мягкая ткань, изнаночная сторона линолеума);
  • крепёж.

Инструменты для работы

Необходимые для работы инструменты:

Важно! Деревянная поверхность должна быть тщательно отшлифованной. Наличие различных неровностей может привести к травмированию птицы

Пошаговая инструкция

Технология выполнения деревянного гнезда с двойным дном:

Если все этапы выполнены верно, то яйцо будет мягко скатываться к краю поддона и ждать времени сбора

Облагораживая курятник, обратите внимание на вентиляцию, освещение, обогрев, утепление, пол, выгул

Возможные ошибки

Открытые концы труб во время монтажа закрывают заглушками, а перед стыковкой их проверяют на предмет засорения. Так предотвращается попадание мусора внутрь трубопровода, который может вызвать повреждения сантехники или брак в ее работе.

Для пайки соединений пластиковых труб важно не допускать попадания на свариваемые участки грязи или воды – посторонние вещества снижают прочность стыка. Между кранами, вентилями и другой арматурой надо оставлять достаточно места, чтобы установленные на них барашки и поворотные рычаги не мешали вращению

Одновременно с разводкой стоит проектировать трассу канализации таким образом, чтобы соответствующие стояки не перекрывали друг друга. Это улучшит условия обслуживания и ремонт сетей

Между кранами, вентилями и другой арматурой надо оставлять достаточно места, чтобы установленные на них барашки и поворотные рычаги не мешали вращению. Одновременно с разводкой стоит проектировать трассу канализации таким образом, чтобы соответствующие стояки не перекрывали друг друга. Это улучшит условия обслуживания и ремонт сетей.

Почему важно составлять план

Разводка труб начинается с чертежа. Проектированием водоснабжения нельзя пренебрегать. Задача по доставке воды ко всем точкам водоразбора в жилом помещении не простая.

Владелец жилья захочет установить душевую кабину, посудомоечную и стиральную машину-автомат. Санузел устраивают в отдельной комнате, где рядом с унитазом ставят биде. Полы в квартире делают с подогревом.

Увеличение количества водоразборных устройств усложняет схему водоснабжения и требует большей производительности водопровода.

Чтобы правильно определить метраж труб и количество сантехнических приборов, фитингов и других деталей, необходимых для устройства водоснабжения, нужно тщательно продумать разводку по квартире.

Схему трубопровода рисуют на плане квартиры и указывают названия и точки размещения сантехнических устройств и вспомогательных деталей. Здесь же определяют направления труб для горячей и холодной воды, размер поперечного сечения, материал изготовления.

Такой план нетрудно нарисовать даже неискушенному в сантехнических вопросах владельцу жилья. Для этого достаточно знать типы разводок и перечень приборов, обеспечивающих стабильную работу водопроводной сети.

Как правильно установить смеситель в ванной: монтаж своими руками (с видео)

Для смешивания горячей и холодной воды предназначены смесители. Вода поступает из соответствующих водопроводных труб. Выделяют 5 видов смесителей — однорычажные, двухвентильные, сенсорные, бесконтактные и термостатические.

Однорычажный смеситель — это обычный смеситель с одним рычагом посередине. С его помощью можно отрегулировать напор воды (движение рычага вверх-вниз), а также переключить кран с холодной воды на горячую (движение вправо-влево).

Двухвентильный смеситель едва ли не самая распространенная модель с двумя кранами по бокам. С помощью одного из них включается горячая вода, а с помощью другого — холодная. При монтаже таких смесителей в ванной своими руками учитывайте, что, к сожалению, такие сантехнические элементы не отличаются долговечностью, ремонтировать их приходится часто.

В зависимости от вида смесителя схема разборки различается. Двухвентильный кран с широкой основой разбирается, начиная с кранов, затем необходимо открутить гайки, соединяющие раковину и смеситель.

У смесителя — «елочки» крепление расположено посередине. Чтобы снять такой смеситель, необходимо свинтить гайку с втулки с резьбой. На однорычажном смесителе крепление расположено также посередине. Для его демонтажа достаточно свинтить гайку со шпильки.

Сенсорным смесителем можно управлять с помощью специальных сенсорных кнопок. Несмотря на красивый и современный вид, такие смесители, к сожалению, также часто ломаются.

Перед тем как установить смеситель, необходимо заранее сделать выводы горячей и холодной воды в стене. Внутренняя резьба должна составлять 72 дюйма, а расстояние между осями — в пределах 15 см. Точная подгонка, как правило, выполняется при непосредственной установке смесителя, для этого накручиваются переходные эксцентрики.

Высоту расположения смесителя выбирает сам мастер исходя из типа смесителя, встроенных функций, длины носика и т. д. После этого можно приступать к монтажу смесителя. Сначала на стояке перекрываются запорные вентили подачи воды, а с выводов откручиваются заглушки.

Эксцентрики накручиваются с помощью гаечного ключа. Монтаж смесителя заканчивается накручиванием декоративных чашек.

Посмотрите видео «Монтаж смесителя в ванной своими руками», чтобы лучше понять, как выполняется эта работа:

https://youtube.com/watch?v=-wfy1e6wm0A

Далее вы узнаете, как правильно установить мойку на кухне и раковину в санузле.

Уход и ремонт ↑

Рабочее состояние водопровода нужно постоянно контролировать. Течи и иные неполадки необходимо немедленно устранять, запасные емкости промывать и очищать. Проложенные в грунте участки коммуникаций покрываются изоляционными материалами с содержанием битума, наружный трубопровод окрашивается.

В случаях небольших прорывов ремонт водопровода в частном доме заключается в устройстве на поврежденном месте бандажа с резиновой прокладкой. Заменить прокладку из резины в случае отсутствия фабричного изделия поможет лоскут, вырезанный из голенища старого резинового сапога, перчатки, медицинского жгута. Размер «заплатки» должен быть ощутимо больше участка повреждения. Прокладку закрепляют стяжкой или хомутом.

Бандаж можно наклеить на участок с протечкой. Вместо резиновой прокладки при клеевом ремонте используется стеклоткань, связующим составом служит эпоксидная смола. Длина наклеиваемого лоскута должна позволить намотать его вокруг трубы с пробоиной минимум 6 раз.

Ремонт водопровода в загородном доме выполняют с помощью хомутов

Если отремонтировать нужно в скоростном темпе, применяется метод холодной сварки. Составом просто замазывают место течи, предварительно обезжиренное ацетоном. Пройдет 10 минут, и трубопровод перестанет пропускать воду.

Свищ в новых трубах ремонтируют путем ввинчивания болта в просверленном для него отверстии. Этот способ не подходит для ремонта старых труб, так как попытки сделать резьбу приведут к увеличению свища.

Принцип работы коллектора

Коллектор для водоснабжения

Прибор представляет собой трубу с одним входом и несколькими выходами, которые расположены сбоку конструкции. Входное отверстие всегда на 30% больше боковых. Это дает возможность поддерживать требуемый напор и объем воды внутри системы, даже если несколько потребителей будут включены одновременно.

На рынке эти приборы представлены разными моделями, которые друг от друга отличаются материалом изготовления:

  • из нержавейки,
  • латунные,
  • полимерные.

Два первых устройства крепятся к трубам через резьбу. Это касается и входных патрубков, и выходных. Последняя разновидность, как и все пластиковые и металлопластиковые трубы, крепится с помощью сварки или компрессионными фитингами.

Есть еще одно отличие – количество выходных патрубков. Чем их больше, тем больше диаметр главной магистрали. Количество патрубков варьируется в диапазоне от 3 до 6 штук. Если в водопроводной сети присутствует большое количество потребителей (более шести), устанавливают последовательно два или три коллектора. В таком случае используют гребенки с двумя сквозными отверстиями в торцах. Через них происходит соединение коллекторов между собой.

Устройства комплектуются запорными кранами, которые устанавливают на все патрубки. Стоят такие приборы дороже, но нет необходимости отдельно покупать запорную арматуру и присоединять к гребенке. Все соединения проводят в заводских условиях с предоставлением гарантий качества. Единственный минус соединения на заводе – невозможность провести замену кранов на новые. Если вышел из строя хотя бы один кран, менять придется всю гребенку. Поэтому производители изготавливают коллекторы с большой гарантией эксплуатации, которая варьируется в пределах 50 лет.

Основные требования к устройству магистрали

Разводка труб водопровода и труб канализации в квартире должен осуществляться в соответствии с требованиями и установленными стандартами.

Так, стоит придерживаться таких принципов:

  • Водопровод должен быть надёжным;
  • Система должна быть обеспечена запорным краном для быстрого аварийного отключения воды;
  • Водопровод должен быть полностью герметичен;
  • К тому же магистраль должна обеспечивать подачу воды ко всем без исключения сантехническим приборам в полном объеме.

Кроме того, стоит знать, что водопровод должен иметь эстетический вид и ни в коем случае не должен нарушать дизайн комнаты.

Типы труб для водоснабжения

Основные типы труб, используемых при организации водоснабжения:

  1. Медные трубы, соединяемые при помощи специальных припоев. Магистрали отличаются устойчивостью к возникновению коррозии, выдерживают нагрев до 250°С. Трубы эластичны, что позволяет создавать трубопроводы сложной конфигурации. Недостатком материала является формирование гальванической пары при контакте с алюминиевыми или стальными элементами. При использовании в многоэтажных домах следует учитывать высокую проводимость тока, при поломке оборудования у соседей трубопровод оказывается под напряжением.
  2. Металлопластиковые трубы, состоящие из нескольких слоев пластика с алюминиевой прокладкой. Изделия отличаются высокой эластичностью, для соединения используются резьбовые втулки или обжимные элементы. Изделия не используются при скрытой прокладке, поскольку резиновые уплотнения в стыках теряют эластичность и пропускают воду. Преимуществом является отсутствие коррозии, гладкая внутренняя поверхность препятствует формированию отложений.
  3. Изделия из полибутилена, выдерживающие нагрев до 90°С. Элементы соединяются по технологии пайки, шов отличается повышенной прочностью. Из-за высокой стоимости полибутиленовые изделия широкого распространения не получили, трубы применяются при обустройстве обогреваемых полов.
  4. Полиэтиленовые армированные трубы, рассчитанные на давление до 3,5 атм. В водопроводных сетях использование не рекомендуется, поскольку материал не обладает высокой прочностью. Детали применяются для разводки воды на приусадебных участках или в бытовых постройках, материал допускает замерзание жидкости. При подключении требуется установка редуктора, снижающего давление потока воды до безопасного уровня.
  5. Магистрали из поливинилхлорида, отличающегося высокой химической устойчивостью и допускающего эксплуатацию при температуре до 80°С. Недостатком материала является низкая устойчивость к воздействию ультрафиолетового излучения. Для соединения фрагментов трубы используется пайка или клей, но прочность стыка не позволяет подавать воду под давлением выше 3,5 атм. Трубы используются для водоснабжения технологических помещений или при организации систем полива, в магистрали предусматривается редуктор для снижения давления.
  6. Трубы из полиизопропилена, позволяющего соединять элементы методом пайки. Материал отличается низкой стоимостью, допускает давление до 12 атм. и температуру до 130°С. Поверхность труб шероховатая, но налет во внутренней части магистралей не образуется. Изделия используются при организации стояков и при разводке воды внутри жилых или офисных помещений.

При подборе труб следует учитывать сечение внутреннего канала, от которого зависит пропускная способность. Для определения параметра необходимо выяснить требуемое давление в магистралях, учитывается коэффициент падения напора внутри трубы и на местах соединений. При планировании схемы прокладки следует использовать прямолинейные отрезки, но чрезмерное удлинение и загромождение ветви арматурой приводят к падению давления.

Как найти нужные трубы – сталь, нержавейка или полипропилен?

Важным этапом устройства системы водоснабжения является выбор труб. Для водопровода они могут быть металлическими или из различных полимерных материалов. Изделия отличаются своими характеристиками и стоимостью, что влияет на их выбор. Один из старых вариантов – стальные оцинкованные трубы. Основные их качества: прочность и устойчивость к механическим воздействиям. Срок службы превышает 25 лет. Недостатки изделий из металла – неустойчивость к коррозийным процессам, появление наростов внутри труб, что затрудняет движение воды и снижает ее качество. Кроме того, при монтировании возникают трудности из-за необходимости нарезки резьбы и скручивания друг с другом. Эта работа требует большой точности, соблюдения размеров до миллиметра.

Трубы из нержавейки не боятся коррозии. Срок их службы превышает 50 лет. Плюсом является высокая скорость сборки, хорошая ремонтоспособность. Недостаток – высокая стоимость изделий и фитингов. Чаще всего их используют в качестве полотенцесушителей. Универсальный вариант трубопровода – медные трубы. Они не боятся коррозии, ультрафиолета, прочные, гладкие, способны выдерживать высокое давление, не боятся примесей. У них самый продолжительный срок службы – до 70 лет. Но и стоимость у медных аналогов самая высокая.

Трубы из нержавейки не боятся коррозии

Самая низкая стоимость у металлопластиковых труб, цена фитингов – в средней ценовой категории. Срок службы составляет 20-30 лет. Металлопластик легко гнется, монтируется, не ржавеет, на стенках не скапливаются отложения. Недостатки: места с фитингами нельзя сгибать, они не переносят высоких температур. Все большей популярностью пользуются полипропиленовые трубы, благодаря следующим преимуществам:

  • доступной стоимости;
  • возможности скрыть в стене, так как не требуют регулярной проверки;
  • высокой прочности;
  • универсальности;
  • долговечности – эксплуатационный срок превышает 50 лет.

При монтировании потребуется специальный сварочный аппарат, с помощью которого свариваются отдельные части водопровода. Для подводки горячей воды используются армированные трубы (стекловолокно или алюминий).

Выполгнение работ

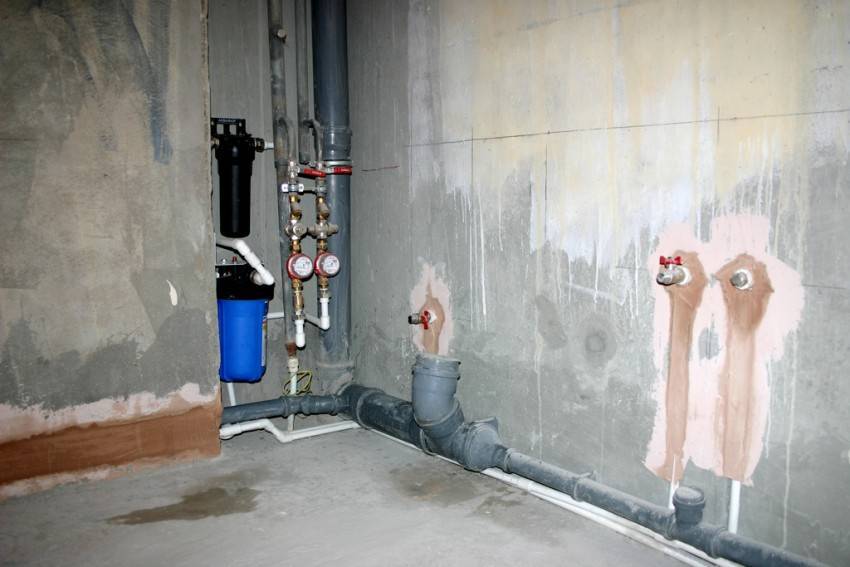

Начинать монтажные работы в квартире необходимо в обязательном порядке с запорного крана. Его место в системе является первым, поскольку позволяет перекрыть воду на квартиру в случае возникновения аварийной ситуации.

Следующим по счету монтируют фильтр грубой очистки, который позволит предотвратить попадание мусора в краны. Таким образом качество воды будет немного улучшено.

В обязательном порядке также монтируют счетчики на воду. Их приобретают на каждый водопровод отдельно (для холодной и горячей воды).

После того как будет смонтирован редуктор, необходимо последовательно подвести трубы к каждой сантехнической точки от единой центральной магистрали.

Видео: как сделать разводку труб водопровода своими руками:

https://youtube.com/watch?v=8jOI8k-KkUk

Как подвести трубопровод к полотенцесушителю

Подводящие конструкции можно протянуть к сушилке от отопительного стояка или же магистрали горячей воды, но не забывайте о том, что при наличии центрального отопления, радиатор будет работать лишь во время отопительного сезона. Кроме того, если врезать отводы в отопительную систему, нужно будет перекрывать воду на стояке, а это следует предварительно согласовывать с коммунальщиками в своем доме.

Лучше всего подключаться от горячего трубопровода, а для удобства и с целью экономии горячей воды между сушилкой и магистралью лучше поставить байпасную перемычку, соединяющую прямую и обратную трубы. В вот шаровые краны перед и после змеевика смогут отсекать сушилку при необходимости ее сменить или с целью сохранения теплого воздуха в помещении.

Схема водопровода

Сначала необходимо определиться какая подводка (вводные сети) выполнена в квартире. Подрядные организации обычно выполняют подводку сетей в квартиру с заглушками. Так в ванной комнате и кухне должны быть выполнены подводки горячей, холодной воды. В туалете — подводка холодной воды и канализационные стояки, если в туалете предусмотрен умывальник, то и подводка горячей воды. Вот от них и надо вести расчетную схему разводки труб.

При разметке мест прокладки трубопроводов:

  • необходимо ознакомиться с рабочими чертежами и сверить их с натурой на месте;
  • при отсутствии чертежей начинаем разметку линии сетей от углов помещений до мест установки сантехники и далее до подведенных стояков;
  • выполнить разметку мест прокладки трубопроводов с нанесением на стены мест пересечения трубопроводов и спуски к сантехприборам.

При замере и составлении черновых эскизов:

  • выполнить замеры по месту горизонтальных (вертикальных) длин участков трубопроводов и спусков к сантехприборам;
  • составить черновые эскизы с проставлением в них размеров и обозначений деталей.

При вычерчивании замерных эскизов:

  • сверить эскизы с рабочими чертежами (при вычерчивании эскизов по строительным чертежам);
  • сделать выборку и составление перечня деталей;
  • вычертить чистовые эскизы в 2-3-х экземплярах — для работы и покупки материалов и деталей, а также для архивного экземпляра;
  • составить спецификацию материалов — для покупки материалов, для работы и для архивного экземпляра.

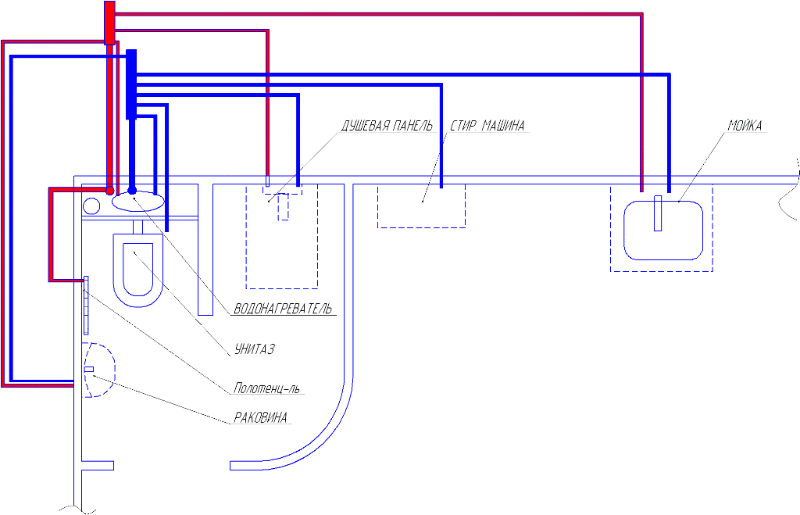

Примерный план разводки водоснабжения

На плане надо указать расстояние от мест разбора воды (раковина или мойка, умывальник, ванна) до углов помещений, и от углов помещений до мест подключения трубопровода на вводе в квартиру.

Затем Вам необходимо нарисовать условную схему установки сантехники по помещениям (кухня, ванная, туалет) и затем замерять в натуре длину от мест установки разбора воды до мест подключения труб.
Спецификация материалов составляется (условно) так:

Таблица 1. Спецификация материалов
Позиция на схемеНаименование и характеристика материаловДиаметр, ммТип или маркаЕд. измер.КоличествоЦена за единицу, руб.Общая стоимость, руб.
12345678
Питьевой водопровод: (ПВ)
8, 9Вентиль запорный муфтовый Ру=1,6 МПаd=2515ч8ршт.4
d=154
Туалетный латунный кран поворотный настенныйd=15КТ 15 Д2
Смеситель для мойкиd=15ГОСТ…1
Смеситель общий для ванны и умывальника на гибком шланге тип СМ-ВУ-ШЛГОСТ…1
Трубы стальные водогазопроводные оцинкованные лёгкиеd=25ГОСТ 3262-(..)пог.м12
d=202
d=1527
Горячее водоснабжение: (ГВ)
Вентиль запорный муфтовый Ру=1,6 МПаd=2015ч8ршт.1
d=151
Трубы стальные водогазопроводные оцинкованные лёгкиеd=20ГОСТ 3262-(..)пог.м2
d=1523
Хоз.-бытовая канализация: (К)
Задвижка параллельная фланцевая с выдвижным шпинделем Ру=1МПаd=5030ч6бршт.1
Фланец стальной плоский приварной Ру=1МПаd=50ГОСТ 12820-(..)2
Трубы чугунные канализационныеd=100ГОСТ 6942.3-(..)пог.м19
d=5026
Колено чугунное раструбноеd=65ГОСТ 5525-(..)шт.2
Тройник раструбный чугунныйd=1004
Ревизия чугуннаяd=100ГОСТ 6942.24-(..)шт.2
d=501
Сифоны ревизии чугунные 2-хоборотные СФ110-ДГОСТ — 6924-(..)2
Сан.-тех. оборудование: (СТ)
4, 7Умывальник керамический полукруглыйххшт.2
1Раковина стальная эмалированнаяхх1
6Унитаз керамический с низко располагаемым бачком с косым выпускомхх2
6Бачок смывной керамический низко располагаемый с боковым выпускомхх2
3Ванна чугунная эмалированная ВЧ-1800 в комплекте с выпуском, сифоном, переливной трубойхГОСТ 1154-(..)1
5Стиральная машинахх1
8, 9Счетчики-водомеры для горячей и холодной воды (СХВ, СГВ или СВ)СВ-15Х, СВ-20Х, СВ-15Г, СВ-20Гх4
8, 9Осадочные фильтры воды типа ВФdу=15ВФ-154

Теперь надо посчитать:

  • сколько метров труб и какого диаметра вам нужно купить
  • какие нужны сгоны и поворотные колена
  • сколько установить запорных вентилей и разборной арматуры
  • на чем крепить сборку и установку систем

И ещё, чтобы не иметь проблем со счетчиками-водомерами, рекомендуется установить фильтры перед ними. Замена забитых ржавчиной счетчиков обойдется дороже фильтров. Если для Вас проблематично решение этой задачи, то просто на схеме укажите размеры помещений и расстояние от углов помещений до мест установки разбора воды. А в магазине по продаже сантехнических узлов и деталей Вам подскажут что и сколько надо купить, чтобы выполнить разводку по квартире.

Надо учитывать, что трубы берут с запасом, в зависимости от того на сварке будут выполняться работы или со сборкой на сгонах. Далее в разделах сайта мы рассмотрим варианты сборки и подключения трубопроводов и сантехприборов к сетям водопровода

Выбор труб

Преимущественно используются современные пластиковые трубы ввиду надежности, легкости и удобства монтажа. Металлопластик и металл практически вышли из употребления ввиду высокой стоимости и меньшей практичности.

Разводка труб водоснабжения в доме

Для монтажа металлопластика требуется гибочное и обжимное оборудование и серьезный практический опыт. При монтаже труб из металла необходима сварка.

При помощи пластиковых труб с минимальным обжимным оборудованием, создать систему водоснабжения может каждый и своими руками.

Армированные стекловолокном или алюминием, полипропиленовые трубы отлично справятся с задачей.

Чем еще удобен пластик? После сварки (аппарат для сварки полипропиленовых труб можно приобрести или взять напрокат) и проверки давлением, пластиковые соединения не нуждаются в проверке и коррекции. Трубы можно спрятать в отделку. Не стоит забывать о температурных колебаниях и создать S образные изгибы в опасных местах во избежание прорыва труб.

Внутренняя разводка медных труб

Но если высокая цена вас не пугает, и вы готовы оплатить профессиональный монтаж, выбирайте медные трубы.

Диаметр и пропускная способность водопроводной трубы

  • 25 мм 30 литров/мин.
  • 32 мм 50 литров/мин.
  • 38 мм 75 литров/мин.

Снимаем старые трубы и ставим новые

Чтобы убрать старые коммуникации, перекройте воды и раздайте соединения для ее дренажа. Поснимайте резьбу и снимите все краны и муфты, разрежьте сварные соединения при помощи болгарки. Если до чего-то тяжело добраться, используйте перфоратор, оснащенный зубилом.

Когда все убрали, можно приступать к монтажу.

Если на стояке штуцер оснащен резьбой, прикрепите на него регулировочный вентиль, фильтр и счетчик для воды.

Трубы нужно прикреплять с элементами, применяя пайку. Установите гильзы и бочонки, затем включите паяльник, соблюдая при этом температуру порядка 260 градусов.

Не нарезайте их заранее на участки, а лучше соединяйте их постепенно, чтобы правильно подобрать размеры. Резать их следует ножовкой, зачищая при этом срезы канцелярским ножом.

Детали разогреваются в течение нескольких секунд. После того, как вы сняли с паяльника две части, их следует соединить немедленно, вжав до упора, но без сильного прижима.

Трубы нужно устанавливать вдоль стен пластиковыми хомутами, которые прижимаются к стене саморезами. Это позволит надежно зафиксировать и защелкнуть замки.

Проверьте качество своей работы, открыв холодную воду на 25 минут. Потом на такое же время включите горячую. Посмотрите, как будут вести себя соединения, резьбовые и запаянные. Если есть протечки, их потребуется тут же заменить.

Водопровод в частном доме: как выбрать и развести трубы

Качество материалов, из которых изготавливаются трубы, имеет большое значение для системы водоснабжения, поскольку от них зависит срок эксплуатации конструкции.

Различают несколько разновидностей труб

  • Медные. Характеризуются высокой стойкостью к ультрафиолету, коррозии, и бактериям. С легкостью переносят перепады давления и высокие температуры. Их недостаток – высокая стоимость.
  • Металлопластиковые. Их основа состоит из алюминия, а края и сердцевина покрыты шаром полиэтилена. Внутренняя оболочка предотвращает появление ржавчины и не дает возможности налипать грязи и минеральным отложениям, а внешняя — защищает изделие от воздействия солнечных лучей (при укладке по поверхности) и конденсата. Такие трубы поддаются деформации при высоких (95°С) и низких (минусовых) температурах, поэтому необходима теплоизоляция с греющим кабелем для наружных систем.
  • Стальные трубы – прочны но, несмотря на это, подвергаются ржавчине. Процесс установки трудоемкий, так как для соединения деталей необходимо нарезать на каждом элементе трубки резьбу либо скреплять с помощью сварки.
  • Полипропиленовые. Пользуются наибольшим спросом, потому что их легко монтировать, они не окисляются, оснащены надежными соединениями и могут служить свыше 50 лет.

Немаловажным моментом является подбор труб по диаметру, поскольку от него зависит устройство и функционирование водопровода.

Подбирать размеры (диаметры) труб надлежит согласно протяженности трубопровода:

  • для линии, длиннее 30 м – подойдут 32 мм;
  • для трубопровода средней длинны (меньше 30 м) следует применять 25 мм;
  • для коротких разводок до 10 м — 20 мм.

Последовательность соединения пластиковых труб полифузной сваркой

Провести водопровод в частный дом при помощи пластиковых труб не сложно, но тем не менее крепеж должен осуществляться по определенной технологии.

В качестве соединительных элементов-фитингов применяют: муфты, уголки, тройники, запорные краны, колена и фланцевые крепления (их лучше подготовить заранее с запасом).

  1. Трубы разрезаются специальными ножницами (удобно будет использовать труборез KRAFTOOL) на куски с учетом зазоров для вхождения в фитинг.
  2. Раскладываются на твердой поверхности в порядке сборки.
  3. Для фиксации деталей фломастером отмечаются места скрепления.
  4. На полифузной сварке устанавливается насадка нужного диаметра (под трубу). На нее насаживается конец пластиковой трубы и фитинг. Прибор прогревается до 260-300 °С (время нагрева зависит от размера трубки и указывается на обороте коробки от сварки). Затем оба конца вынимаются и одновременно фиксируются. В таком положении труба и фитинг выдерживаются 15-20 с до полного застывания.

Водоснабжение в частном доме: разводка по зданию

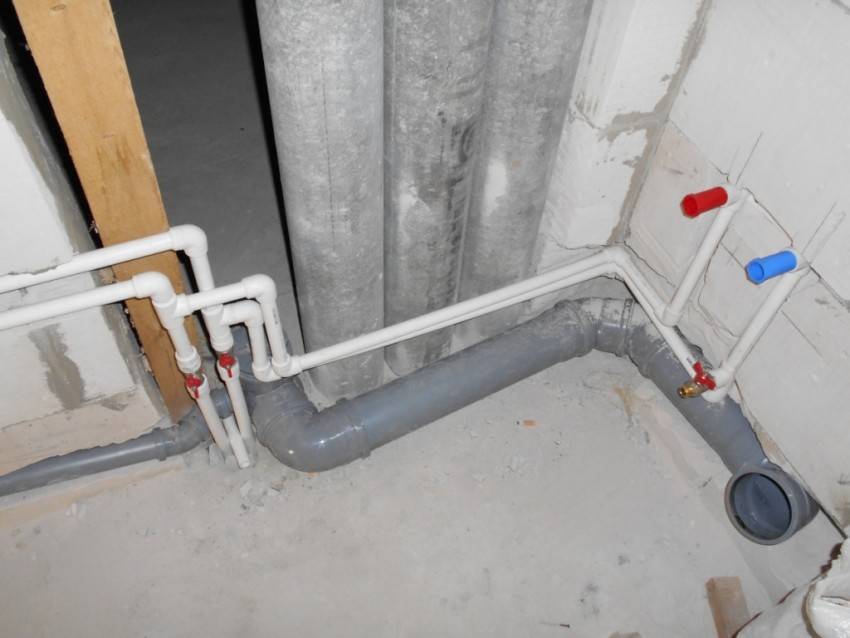

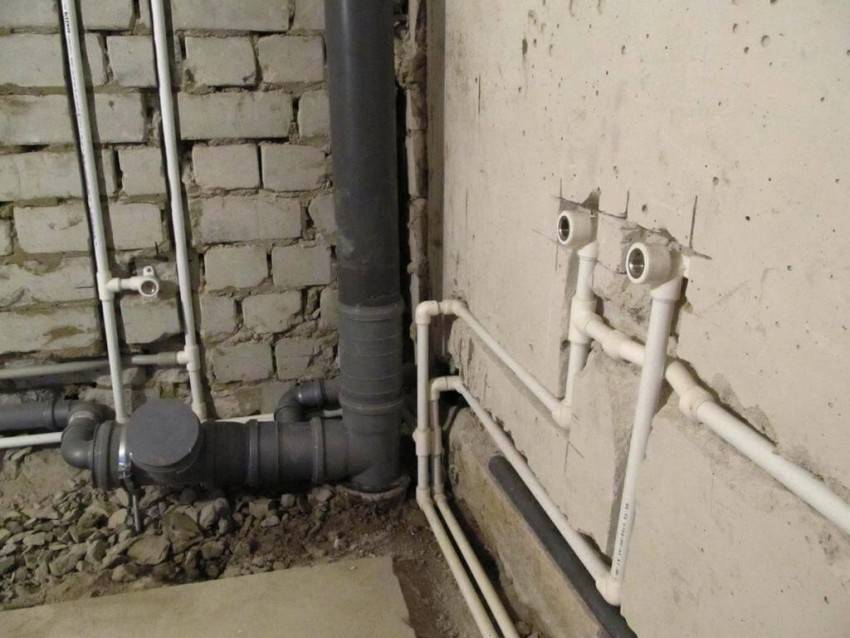

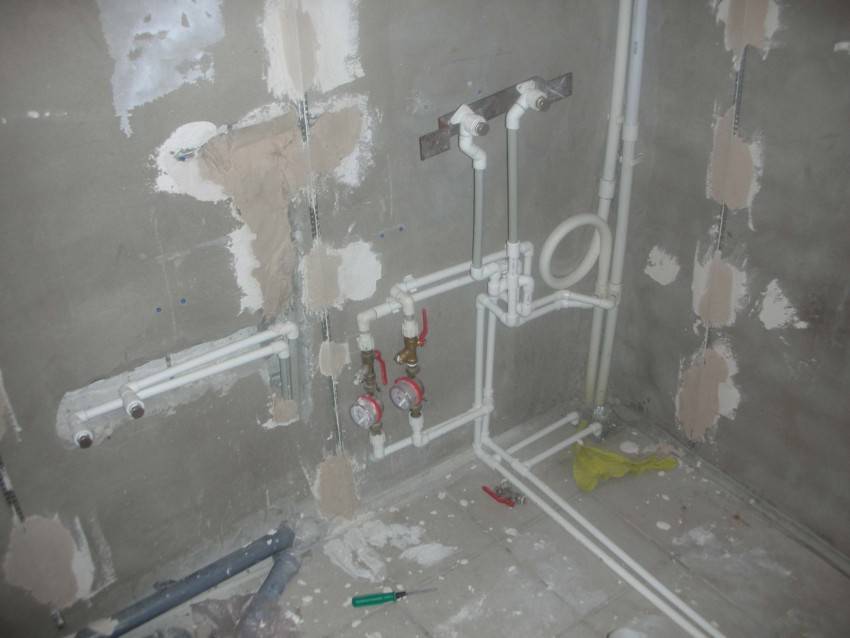

Разводить трубы по помещениям начинают с места водоразбора. Сначала ставят шаровой кран между смесителем и трубой, он дает возможность перекрывать воду, в случае если произойдет авария, либо понадобится ремонт. После этого линию заводят к коллектору.

Разводят трубопроводы по определенным правилам.

  • При монтаже труб (чтобы их было проще ремонтировать) от стен необходимо отступать 20-25 мм.
  • Монтаж дренажных кранов проводится с небольшим наклоном в направлении последующего смесителя или крана.
  • Трубы для водопровода присоединяются к стенкам с помощью клипс, которые крепятся во всех угловых креплениях, в других зонах — промежуток между ними допускается от 1,5 до 2 метров.
  • Для сочетания труб из полипропилена под углом, применяются фитинги ПНД Unidelta или других фирм и тройники с идентичными диаметрами.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
