Методы регулировки радиаторов системы отопления с помощью кранов, терморегуляторов и сервоприводов

Подготовительные работы

Любую работу желательно провести в кратчайшие сроки, а это возможно только в случае правильной подготовки.

В случае замены батареи заранее:

• согласовывают дату работы с мастерами и управляющей компанией;
• покупают радиаторы, подходящие по конструкции;
• готовят инструменты и расходные материалы: сгоны, фитинги, краны, терморегуляторы, рабочий инструмент.

Важно правильно подобрать комплектующие для предстоящих условий эксплуатации

Выбор радиаторов

Типичная система отопления частного дома рассчитана на максимальное давление в 3 атм и редко более.

Регулируемый пружинный предохранительный клапан. Наиболее часто используется в системах индивидуального отопления.

При превышении сработает защитный клапан (на крышке видна надпись 3 бар). Исходя из этого, для индивидуальных систем подойдут практически любые из имеющихся в продаже радиаторов.

Для многоквартирных домов до 6-7 этажей можно выбирать стальные, биметаллические или чугунные радиаторы. Алюминиевые изделия не подойдут даже для 5-этажек – теплоноситель в централизованных сетях не подходит для таких приборов. В домах выше 9 этажей где давление в системе гораздо выше, нельзя использовать алюминиевые, чугунные и некоторые виды стальных конвекторов, лучше выбрать биметаллические радиаторы.

Межосевое расстояние радиаторов отопления.

Межосевое расстояние учитывают при диагональной схеме подключения, в этом случае не придётся подгонять имеющиеся трубы.

В разводке многоквартирных домов межосевое расстояние обычно равно 300, 350 или 500 мм. Исходя из этого, приобретают радиаторы.

В любом другом случае обращают внимание на размеры старого и нового радиаторов, чтобы была возможность подвести трубы к нужным местам. Как выбрать стальные радиаторы отопленияУстройство, критерии выбора и лучшие модели

Как выбрать стальные радиаторы отопленияУстройство, критерии выбора и лучшие модели

Необходимый инструментарий и расходный материал

Набор приспособлений для проведения работы зависит от способа подключения, вида старых и новых конвекторов.

Могут понадобиться:

	рычажный ключ, для откручивания/ закручивания гаек большого размера, а также для удержания стальной трубы, если понадобится нарезать новую резьбу
	углошлифовальная машинка (болгарка) для срезания труб с батареи, которую не удалось демонтировать откручиванием гаек
	трещоточный клупп с плашкой необходимого диаметра для нарезания резьбы на стальных трубах
	газосварочный аппарат, если необходимо приваривать углы и сгоны металлических труб
	перфоратор для монтажа кронштейнов
	лазерный или пузырьковый уровень
	рулетка, карандаш
	плоская ёмкость для сбора теплоносителя

Для монтажа приобретают:

• сантехнический лён (рекомендуется) или уплотнительную ленту (ФУМ) и сантехническую пасту (по желанию);
• прокладки нужного размера.

Необходимые установочные изделия в зависимости от типа радиатора:

Регулировка отопительных радиаторов

Чтобы разобраться с вопросом, как регулировать батареи отопления с регулятором, прежде всего, следует выяснить принцип их функционирования. По своей конструкции радиатор состоит из лабиринта из труб и ребер разного вида, обеспечивающих повышенную теплоотдачу.

Горячая жидкость поступает на вход в прибор, проходит через лабиринт и тем самым нагревает металл, а тот отдает тепло окружающему воздуху. Ребра на современных радиаторах делают специальной формы, которая улучшает конвекцию воздушных потоков, и обогрев помещения происходит быстро.

В случае активного нагрева от батарей ощущается тепловой поток. Это означает, что при изменении количества носителя тепла, проходящего через прибор, можно корректировать температуру обогрева комнаты, правда, в определенных пределах.

Именно для этого предназначается специальная арматура – терморегуляторы и вентили. Но установленный на батарею регулятор отопления в квартире не способен повышать теплоотдачу, он может ее только понижать.

Эффективность изменения температуры батареи зависит:

от того, имеется ли запас мощности у отопительных приборов; от правильности подбора и установки регуляторов.

Зачем на радиаторах краны

Каждый отопительный прибор – это отдельный элемент системы, нуждающийся в настройке и периодическом обслуживании. Если же управлять расходом теплоносителя через батареи в зависимости от потребности в тепле, то можно добиться хороших результатов в плане экономии энергоносителей. То есть, радиаторные вентили и краны для отопления призваны решать такие задачи:

1. Полное отсечение отопительного прибора от системы.
2. Ограничение протока теплоносителя через батарею.
3. Изменение расхода теплоносителя в зависимости от внешних условий.
4. Спуск воздуха из радиатора и трубопроводной сети.

Есть масса ситуаций, при которых без отключения батареи обойтись сложно. К примеру, исправно работающее централизованное отопление посреди весны, когда на улице уже тепло, а в квартире просто жарко. Другой случай – необходимость снятия отопительного прибора с целью замены, промывки или ремонта. При отсутствии запорной арматуры осуществить любое действие с радиатором становится проблематичным.

Вентили ставят и на батареи в стиле ретро

Ограничение протекающего теплоносителя осуществляется с целью балансировки индивидуального отопления в частном доме или квартире

Неважно, какой тип системы отопления у вас используется, без балансировки с помощью вентилей первые батареи всегда получат большее количество воды, чем последние. Ограничить расход теплоносителя в начале сети и тем самым уравнять все приборы между собой – это задача регулирующей радиаторной арматуры. Автоматическое управление расходом поступающего теплоносителя – это способ сэкономить энергоносители, используемые для обогрева дома

Если каждый кран на батарее отопления станет поддерживать установленную температуру воздуха в помещении, управляя течением воды через радиатор, то в целом система израсходует лишь необходимое количество тепла, не больше. А это немалая экономия

Автоматическое управление расходом поступающего теплоносителя – это способ сэкономить энергоносители, используемые для обогрева дома. Если каждый кран на батарее отопления станет поддерживать установленную температуру воздуха в помещении, управляя течением воды через радиатор, то в целом система израсходует лишь необходимое количество тепла, не больше. А это немалая экономия.

Ну и проблема выпуска воздуха при заполнении системы или в период эксплуатации тоже решается за счет специальных воздушных кранов, устанавливаемых на все современные радиаторы. Ниже предлагается перечень разновидностей запорно-регулировочной арматуры, перечисленной в том же порядке, что и решаемые ею задачи:

1. Полуоборотные шаровые краны в прямом и угловом исполнении. Изготавливаются из латуни, бронзы или полипропилена с металлической вставкой.
2. Балансировочные вентили для радиаторов – прямые и угловые.
3. Вентили регулировочные с термоголовками (термостатические клапаны).
4. Спускные воздушные краны – автоматические и ручные.

Теперь следует рассмотреть подробно, какие краны лучше ставить на радиаторы в различных условиях и обстоятельствах. Некоторые варианты наглядно показаны на видео:

https://youtube.com/watch?v=nnQz2VA7C_M

Неисправности

В некоторых случаях работу прибора нарушают воздушные пробки. Устранить их можно стравливанием воздуха с помощью крана Маевского. К снижению теплоотдачи приводит закупорка прохода трубы осадком или ржавчиной. Чтобы избавиться от грязи, рекомендуется промыть радиатор специальными средствами.

В централизованных системах температура теплоносителя может снизиться в результате аварийной ситуации на магистральном трубопроводе или несанкционированных действий соседей, вызвавших изменение параметров потока в общем стояке. Ухудшает циркуляцию поломка вентиля на вводе в радиатор или неправильно установленная заглушка.

Скорее всего достаточно будет:

• стравить воздух;
• промыть батарею изнутри;
• поменять вентиль.

Как правило, после выполнения одного или нескольких действий прежняя теплоотдача восстанавливается.

Где и как разместить

Традиционно радиаторы отопления устанавливают под окном. Это необходимо для того, чтобы поднимающийся теплый воздух отсекал холод от окна. Для того чтобы стекла не потели, ширина отопительного прибора должна быть не менее 70-75% от ширины окна. Его надо устанавливать:

• посередине оконного проема, допустимое отклонение — 2 см;
• расстояние от радиатора до пола — 8-12 см;
• до подоконника — 10-12 см;

• от задней стенки до стены — 2-5 см.

  Расстояния от радиатора отопления до окна

Это все рекомендации, соблюдение которых обеспечивает нормальную циркуляцию теплого воздуха в помещении и эффективный его обогрев.

Как выбрать трубы из полипропилена читайте тут.

Что это такое и для чего он нужен

Термоклапан — это разновидность трубопроводной арматуры. Он позволяет поддерживать в помещении заданный температурный режим за счет оптимизации теплоотдачи отдельного отопительного прибора.

Назначение и область применения

Термоклапан предназначен для ручного или автоматического регулирования расхода теплоносителя через радиатор или распределительный коллектор.

Установка подобных устройств рекомендуется:

1. В автономных отопительных системах, где нагрев носителя осуществляется твердотопливным котлом.
2. На трубопроводах горячего водоснабжения. Вода для бытовых нужд может подаваться слишком горячей (до 95 ºС) и при отсутствии крана-смесителя вызывает ожоги у пользователей.
3. Перед пластиковыми элементами трубопроводной системы. Термоклапан защитит от перегрева материал, из которого изготовлены трубы.

Характеристики

Для ознакомления приведу ряд основных технических характеристик термостатических клапанов:

1. Максимальный уровень рабочего давления — 1,0 Мпа.
2. Давление опрессовки перед вводом в эксплуатацию — 1,5 Мпа.
3. Максимальная рабочая температура — +110 ºС.
4. Максимально допустимая температура окружающей среды — +50 ºС.
5. Пропускная способность клапана — от 1,6 до 2,5 м³/ч.
6. Диапазон регулирования температур — +20…+60 ºС.
7. Время срабатывания — 25 мин.
8. Наработка на отказ при ручном управлении — 8000 циклов.

Из каких материалов изготавливают

Для изготовления корпуса термостатического клапана используют стойкие к коррозии металлы:

• Латунь.
• Бронзу.
• Нержавеющую сталь.

Автоматическая регулировка

Автоматическое поддержание температуры в помещении хорошо тем, что один раз выставив ручку регулятора в нужное положение, вы надолго избавитесь от необходимости что-то крутить и менять. Регулировка температуры радиаторов отопления происходит постоянно и непрерывно. Недостаток таких систем — значительная стоимость, и, чем больше функционал, тем дороже обойдется устройство. Есть еще некоторые особенности и тонкости, но о них ниже.

Регулировка радиаторов термостатами

Для поддержания постоянной заданной температуры в комнате (помещении) используют термостаты или терморегуляторы для радиаторов отопления. Иногда это устройство могут называть «терморегулирующий клапан», «термостатический вентиль» и т.п. Названий много, но подразумевается одно устройство. Чтобы было понятнее, нужно объяснить, что термовентиль и термоклапан — это нижняя часть устройства, а термоголовка и термоэлемент — это верхняя. А все устройство целиком — радиаторный термостат или терморегулятор.

Так выглядит термостат на радиатор

Большая часть таких приборов не требует никакого источника питания. Исключение — модели с цифровым экраном: в них в термостатическую головку вставляются батарейки. Но срок их замены достаточно длительный, потребляемые токи невелики.

Конструктивно радиаторный термостат состоит из двух частей:

• термостатический клапан (называют иногда «корпус», «термовентиль», «термоклапан»);
• термостатическая головка (называют еще «термостатический элемент», «термоэлемент», «термоголовка»).

Сам клапан (корпус) изготавливается из металла, чаще из латуни или бронзы. Его конструкция схожа с устройством ручного вентиля. Большинство фирм нижнюю часть радиаторного термостата делают унифицированной. То есть на один корпус можно устанавливать головки любого типа и любого производителя. Уточним: на один термоклапан можно ставить термоэлемент и ручного, и механического, и автоматического типа. Это очень удобно. Если вы захотели изменить способ регулировки, не нужно покупать все устройство. Поставили другой термостатический элемент и все.

Разница между ручным регулятором радиатора и автоматическим только в установленной термоголовке

В автоматических регуляторах отличается принцип воздействия на запорный. В ручном регуляторе его положение изменяется поворотом рукоятки, в автоматических моделях обычно стоит сильфон, который давит на подпружиненный механизм. В электронных всем управляет процессор.

Сильфон — это основная часть термоголовки (термоэлемента). Представляет собой небольшой герметичный цилиндр, в котором находится жидкость или газ. И жидкость, и газ, имеют одно общее свойство: их объем сильно зависит от температуры. При нагревании они значительно увеличивают свой объем, растягивая цилиндр-сильфон. Он давит на пружину, сильнее перекрывая поток теплоносителя. По мере остывания, объем газа/жидкости уменьшается, пружина приподнимается, увеличивается поток теплоносителя, снова происходит нагрев. Такой механизм, в зависимости от калибровки, позволяет поддерживать заданную температуру с точностью до 1oC.

Как работает терморегулятор, посмотрите в видео.

Радиаторный термостат может быть:

• с ручной регулировкой температуры;
• с автоматической; со встроенным датчиком температуры;
• с выносным (проводным).

Также есть специальные модели для однотрубных и двухтрубных систем, корпуса из разных металлов. Подробнее о радиаторных термостатах читайте тут.

Использование трехходовых клапанов

Трехходовой клапан для регулировки температуры батарей используют редко. У него немного иная задача. Но в принципе, это возможно.

Поставив со стороны подачи трехходовой клапан тоже можно регулировать температуру теплоносителя

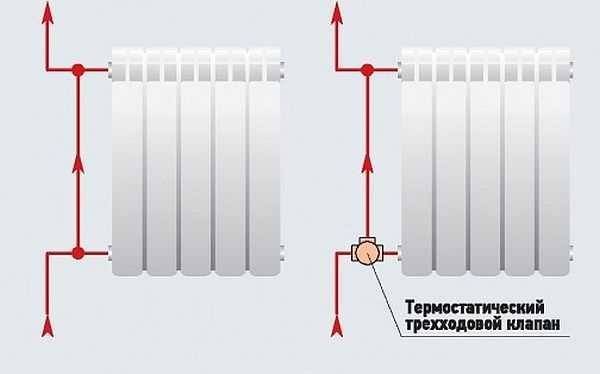

Трехходовой клапан устанавливается на месте соединения байпаса и подающей трубы, идущей к радиатору. Для стабилизации температуры теплоносителя он должен быть оснащен терморегулирующей головкой (типа описанных выше). Если температура возле головки трехходового клапана поднимается выше заданной, поток теплоносителя на радиатор перекрывается. Он весь устремляется через байпас. После остывания, клапан срабатывает в обратном направлении, и радиатор снова нагревается. Такой способ подключения реализуется для однотрубных систем, причем чаще с вертикальной разводкой.

Типы регулировочных кранов

Существующие современные технологии теплоснабжения позволяют устанавливать на каждый радиатор специальный кран, контролирующий качество тепла. Этот регулировочный кран представляет собой теплообменник запорной арматуры, который подсоединяется с помощью труб к батарее отопления.

По принципу своей работы эти краны бывают:

Шаровыми, которые служат в первую очередь 100% защитой от аварийных ситуаций. Эти запорные устройства, представляют собой конструкцию, которая способна поворачиваться на 90 градусов, и может пропускать воду или препятствовать прохождению теплоносителя.

Шаровый кран нельзя оставлять в полуоткрытом состоянии, так как в этом случае может повредиться уплотнительное кольцо и образоваться течь.

• Стандартными, где нет никакой шкалы температур. Их представляют традиционные бюджетные вентили. Они не дают абсолютной точности регулировки. Частично перекрывая доступ теплоносителя в радиатор, они изменяют температуру в квартире на неопределенное значение.
• С термической головкой, которые позволяют регулировать и контролировать параметры системы отопления. Такие терморегуляторы бывают автоматическими и механическими.

Обычный терморегулятор прямого действия

Терморегулятор прямого действия представляет собой простое устройство для контроля температуры в радиаторе отопления, который устанавливается возле него. По своей конструкции – это герметичный цилиндр, в который вставлен сифон со специальной жидкостью или газом, четко реагирующим на изменения температуры теплоносителя.

При ее повышении жидкость или газ расширяются. Это приводит к повышению давления на шток в клапане терморегулятора. Он, в свою очередь, перемещаясь, перекрывает поток теплоносителя. При охлаждении радиатора, происходит обратный процесс.

Терморегулятор с электронным датчиком

Это устройство по принципу работы не отличается от предыдущего варианта, единственная разница – в настройках. Если в обычном терморегуляторе они выполняются вручную, то электронный датчик в этом не нуждается.

Здесь заранее устанавливается температура, а датчик следит за ее поддержанием в заданных пределах. Контрольные параметры температуры воздуха электронный термостатический датчик регулирует в пределах от 6 до 26 градусов.

Различия в отопительных системах

По своему расположению существует три вида отопительных систем:

1. системы, по которым вода движется сверху вниз;
2. однотрубная система;
3. двухтрубная система.

Если в вашем доме система первого вида, то отрегулировать температуру батареи отопления будет попросту невозможно. На верхних этажах радиаторы будут постоянно горячими, а вот в нижних – более холодными.

Если же у вас проточная однотрубная система, то для регулировки батарей отопления вполне будет достаточно установить дополнительный вентиль на трубу, которая подает горячую воду в отдельный радиатор. В проточной системе вода движется по стояку, проходит по батарее и снова в него возвращается. (См. также: Какие хорошие радиаторы отопления можно использовать для обогрева жилых помещений )

При наличии двухтрубной системы на магистрали можно установить как ручные вентили, так и специальные автоматизированные устройства. Они помогают регулировать не только температуру, но и объем поступающей воды. Какое устройство выбрать – ручное или автоматическое – решать вам.

Рекомендации по выбору

В зависимости от типа системы отопления и условий монтажа прибора, для управления потоком теплоносителя могут применяться комплекты клапан – термоголовка в различных сочетаниях. В однотрубных системах обогрева рекомендуется устанавливать клапаны с повышенной пропускной способностью и малым гидравлическим сопротивлением (маркировка изделия производства DANFOSS – RA-G, RA-KE, RA-KEW).

Та же рекомендация касается и двухтрубных самотечных систем, где теплоноситель циркулирует естественным образом, без принудительного побуждения. Если же схема обогрева – двухтрубная с циркуляционным насосом, то следует выбрать клапан с возможностью регулировки пропускной способности (маркировка DANFOSS – RA-N, RA-K, RA-KW). Эта регулировка производится достаточно просто и специальный инструмент для нее не нужен.

Когда вопрос с подбором клапана решен, нужно определиться с типом термоголовки. Они предлагаются в следующих исполнениях:

1. С внутренним термоэлементом (как на схеме, представленной выше).
2. С выносным температурным датчиком.
3. С внешним регулятором.
4. Электронные (программируемые).
5. Антивандальные.

Обычный терморегулятор для радиаторов отопления с внутренним датчиком принимается к установке, если есть возможность расположить его ось горизонтально, чтобы воздух помещения свободно омывал корпус прибора, как показано на рисунке:

Внимание! Не допускается установка терморегулятора на батарею в вертикальном положении, тепловой поток, поднимающийся от подающего трубопровода и корпуса клапана, станет оказывать влияние на сильфон, в результате чего устройство будет работать некорректно. Если горизонтальный монтаж головки невозможен, то лучше приобрести к ней выносной датчик температуры в комплекте с капиллярной трубкой длиной 2 м. Именно на таком расстоянии от радиатора можно расположить данное устройство, прикрепив его к стене:

Именно на таком расстоянии от радиатора можно расположить данное устройство, прикрепив его к стене:

Если горизонтальный монтаж головки невозможен, то лучше приобрести к ней выносной датчик температуры в комплекте с капиллярной трубкой длиной 2 м. Именно на таком расстоянии от радиатора можно расположить данное устройство, прикрепив его к стене:

Помимо вертикального монтажа для покупки выносного датчика бывают и другие объективные причины:

• радиаторы отопления с регулятором температуры находятся за плотными шторами;
• в непосредственной близости от термоголовки проходят трубы с горячей водой либо присутствует другой источник тепла;
• батарея стоит под широким подоконником;
• внутренний термоэлемент попадает в зону сквозняка.

В комнатах с высокими требованиями к интерьеру батареи зачастую прячут под декоративными экранами из различных материалов. В таких случаях попавший под кожух терморегулятор регистрирует температуру скапливающегося в верхней зоне горячего воздуха и может целиком перекрыть теплоноситель. Мало того, полностью закрыт доступ к управлению головкой. В этой ситуации выбор следует сделать в пользу выносного регулятора, совмещенного с датчиком. Варианты его размещения показаны на рисунке:

Электронные термостаты с дисплеем также бывают двух видов: со встроенным и съемным блоком управления. Последний отличается тем, чтоб электронный блок отсоединяется от термоголовки, после чего она продолжает функционировать в обычном режиме. Назначение подобных устройств — регулировка температуры в помещении по времени суток в соответствии с программой. Это позволяет снижать отопительную мощность в рабочее время, когда дома никого нет и в прочих подобных случаях, что приводит к дополнительной экономии энергоресурсов.

Когда в доме есть маленькие дети, которым все хочется попробовать своими ручками, лучше установить терморегулятор антивандального типа с кожухом, предохраняющим настройки прибора от неквалифицированного вмешательства. Это касается и термостатов, стоящих в других общественных зданиях: детских садах, школах, больницах и так далее.

Методы регулирования отопления

Терморегулятор для батареи

Во время нагрева теплоносителя происходит его расширение и как следствие – увеличение объема. Поэтому до того как отрегулировать батареи отопления в квартире, нужно обеспечить общий контроль работы системы.

Для этого предназначены несколько типов приборов. Они условно разделяются на регулирующие и контролирующие. Первые предназначены для изменения текущих характеристик системы (давления и температуры) в сторону уменьшения или увеличения. Их устанавливают на определенном участке трубопровода либо для всей системы в целом. К контролирующим приборам относятся манометры и термометры, монтируемые вместе с регулирующими устройствами либо отдельно.

Как отрегулировать давление в системе отопления при работе твердотопливного и газового котла? Для этого нужно руководствоваться следующими принципами проектирования систем контроля:

• Установка манометров (термометров) до и после котла, в распределительных коллекторах в самой высокой и низкой части системы;
• При наличии циркуляционного насоса манометр устанавливается до него;
• Обязательный монтаж расширительного бака. В закрытых системах он может быть мембранного типа, в открытых – негерметичный;
• Предохранительный клапан и воздухоотводчик предотвратят критическое превышение давления в трубах.

Средние значения температуры воды в трубах не должны превышать 90 град. Давление же должно находиться в пределах от 1,5 до 3 атм. Возможно сделать систему с параметрами, превышающими заданные, но в этом случае потребуется выбрать специальные комплектующие.

Типы термостатических элементов

Различают механические, электронные и полуэлектронные термоклапаны для радиаторов отопления.

По месту расположения датчика тепла различают модели:

• со встроенным терморегулятором;
• с отдельно расположенным терморегулятором (дистанционным).

Классификация по назначению

В зависимости от вида системы отопления клапаны бывают:

Для одноконтурной системы отопления	Клапан имеет более объемный корпусный цилиндр и серый регулятор. На корпусе такого регулятора есть маркировка «G». Используется в одноконтурных системах индивидуального отопления.
Для двухконтурных систем отопления.	Используется для регулирования климата в помещениях с центральной подачей, где давление в системе значительное. Маркированы такие устройства буквами «N» или «D».

Для корректной работы термоклапана в многоквартирном доме, на однотрубной системе отопления, перед клапаном обязательно должна быть установлена перемычка, соединяющая ввод и вывод – байпас.

Если такой перемычки не будет, то ваш терморегулятор будет работать на весь стояк, что вряд ли понравится соседям.

По материалу изготовления и конфигурации

Клапаны изготавливаются из различных материалов:

• из нержавеющей стали – дорогие, но самые долговечные модели;
• бронзы, покрытой никелем и хромом;
• никелированной латуни.

По конфигурации термоклапаны бывают прямые, угловые вертикальные, угловые горизонтальные.

Различаются устройства и максимальной амплитудой регулируемых градусов. Чем больше возможностей, тем дороже цена изделия.

Как регулировать батареи отопления

Чтобы понять, как происходит регулировка температуры, вспомним, как работает радиатор отопления. Он представляет собой лабиринт труб с разного вида ребрами, для увеличения теплоотдачи. На вход радиатора поступает горячая вода, проходя по лабиринту, она нагревает металл. Он в свою очередь нагревает находящийся вокруг воздух. Благодаря тому, что на современных радиаторах ребра имеют специальную форму, улучшающую движение воздуха (конвекцию), горячий воздух распространяется очень быстро. При активном нагреве от радиаторов идет ощутимый поток тепла.

Такая батарея — очень горячая. В этом случае регулятор установить нужно

Из всего этого следует, что изменив количество проходящего через батарею теплоносителя, можно изменять температуру в комнате (в определенных пределах). Этим и занимается соответствующая арматура — регулирующие вентили и терморегуляторы.

Сразу скажем, что никакие регуляторы не могут повысить теплоотдачу. Они ее только понижают. Если в комнате жарко — ставьте, если холодно — это не ваш вариант.

Насколько эффективно изменяется температура батарей, зависит во-первых от того, как рассчитана система, есть ли запас мощности отопительных приборов, а во-вторых, от того насколько правильно подобраны и установлены сами регуляторы. Немалую роль играет инерционность системы в целом, и самих отопительных приборов. Например, алюминий быстро нагревается и остывает, а чугун, имеющий большую массу, очень медленно изменяет температуру. Так что с чугуном нет смысла что-то изменять: слишком долго ждать результата.

Варианты подключения и установки регулирующей арматуры. Но для возможности ремонта радиатора без останова системы до регулятора нужно поставить шаровой кран (кликните по картинке чтобы увеличить ее размер)

Назначение термоклапана

Клапан решает две задачи: поддерживает температуру в помещении на комфортном уровне плюс экономит энергию.

Но чтобы он действительно справлялся с такими функциями, нужно понимать, в каких случаях прибор уместен и как его правильно устанавливать.

Во втором случае лучше попробовать иначе отрегулировать температуру в помещении: изменить объем теплоносителя в каждом радиаторе, откорректировать работу котла (для большой площади), подобрать оптимальный циркуляционный насос или отрегулировать работу существующего.

Цена терморегулятора колеблется в диапазоне нескольких сотен рублей (200-600), поэтому переоборудование отопительной системы обойдется недорого. Но есть и дорогие модели

Как временную меру можно использовать регулировочную арматуру. А вот шаровые краны использовать для этих целей не рекомендуется.

Частые вопросы

Совместимы ли современные терморегуляторы со старинными чугунными батареями?

В принципе, терморегуляторы можно устанавливать на любые батареи. Но эффективность работы на чугунных радиаторах сомнительна. Такие батареи массивные, вмещают большое количество теплоносителя и поэтому инертны. Они будут слишком медленно реагировать на автоматическую регулировку с помощью термоголовок. На радиаторы старого образца предпочтительнее ставить кран на подачу и балансировочный кран на обратку.

Стоит ли устанавливать терморегулятор, если на радиаторе есть шаровой кран и можно с его помощью регулировать прогрев помещения?

Шаровой кран недостаточно эффективно регулирует температуру, потому что есть только два предустановленных режима: открытый и закрытый. Если попробовать промежуточное положение, теплоноситель быстро повредит рабочую часть, и кран выйдет из строя.

Если в комнате несколько батарей, терморегулятор нужно устанавливать на каждую?

Термические головки не желательно ставить на каждый нагревательный прибор. Регулировке подлежат только те радиаторы, суммарная тепловая мощность которых превышает 50% от генерации в конкретной комнате. Когда есть два радиатора, ставят термостат на тот, который мощнее. При равенстве по этому показателю ориентируются на самый близкий к источнику тепла прибор.

Установка терморегулятора на батареи – простой способ обеспечить комфортную температуру в помещении и при этом сэкономить на оплате энергоресурсов. Выбирая автоматическую модель, вы полностью обеспечите бесперебойную работу отопления без ежедневного контроля.

Правила регулировки работы устройства

После установки нужно отрегулировать работу прибора. Для этого сначала закрываем окна и двери — изолируем помещение, чтобы исключить утечки тепла.

Дальше действуем так:

1. Включаем отопление.
2. Выставляем клапан на положение максимальной теплоотдачи, замеряем температуру.
3. Ждем, когда температура в помещении поднимется на 5 градусов и станет постоянной.
4. Закрываем клапан и дожидаемся комфортной температуры.
5. Дальше по чуть-чуть открываем термостат, пока не услышим шум проходящей воды. Корпус самого устройства должен потеплеть.
6. Последнее положение нужно запомнить.

В частном доме перед регулировкой обязательно спускается воздух с батарей. При этом нужно соблюдать максимальную аккуратность, чтобы не было выброса горячего пара.

Когда к котлу присоединяется больше трех батарей, каждый термостат нужно открывать на разный уровень, чтобы тепло по помещениям распределялось равномерно

Регулировка начинается с самой холодной комнаты. Ее нужно хорошо прогреть, чтобы перейти к другим помещениям.

Разновидности регулировочных кранов

Существует несколько кранов, которыми можно регулировать температуру батарей:

Обычный шаровый кран. Не рекомендуется им регулировать температуру, так как он предназначен исключительно для двух положений: открытия и закрытия. В промежуточных значениях шарик внутри крана будет быстро изнашиваться

• Запорный радиаторный вентиль (прямой или угловой). Подходит для грубой регулировки температуры. Но в виду того, что радиатор реагирует на изменение не сразу, функция вентиля сводится только к открытию и закрытию радиатора.
• Кран с термостатической головкой. Удобное автономное решение по регулировки температуры радиаторов. Имеет шкалу температуры и в зависимости от температуры в помещении либо открывает подачу, либо закрывает
• Двухходовой кран с сервоприводом. Самое продвинутое и дорогое решение. Используется крайне редко. Используется в паре с термостатом. На термостате выставляется температура и при ее достижении сервопривод открывает или закрывает подачу.

Термостатические головки

Термостатические элементы на терморегуляторы отопления бывают трех видов — ручные, механические и электронные. Они выполняют одни и те же функции, различаются разным уровнем комфорта и возможностями.

Ручные

Ручные термостатические регуляторы работают как обычный кран — поворачивая регулятор в ту или другую сторону, регулируется пропуск количества теплоносителя. Самые дешевые и надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.

Ручная термоголовка — самый простой и надежный вариант

Данные устройства недорогие, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.

Механические

Сложное устройство, которое поддерживает заданную температуру автоматически. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен антифризом. Антифриз имеет большой коэффициент расширения — при нагревании он сильно увеличиваются в объеме.

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока антифриз в сильфоне не нагрелся, шток поднят. При повышении температуры, цилиндр увеличивается в размерах (расширяется антифриз), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и антифриз в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, объем теплоносителя проходит больше, он начинает немного разогреваться. Далее цикл повторяется.

Газовый или жидкостный

При наличии такого устройства температура в помещении поддерживается корректно, но вообще дельта зависит от того, насколько инертным является антифриз в сильфоне. Он заполняться может каким-то газом вместо антифриза. Газы быстрее реагируют на изменения температуры, чем антифриз, но технологически их производить сложнее.

Антифриз или газ в сильфоне — особой разницы нет

Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка 0,5 °С, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.

С выносным датчиком

Устанавливаться механический термостатический регулятор должен по направлению в комнату. Так измеряется температура точнее. Из-за приличных размеров, такой способ установки возможен не всегда. Также можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с регулятором при помощи капиллярной трубки. Распологается он в любой точке, в который вам удобнее измерять температуру воздуха.

С выносным датчиком

Все изменения теплоотдачи радиатора будут происходить в зависимости от температуры воздуха в комнате. Единственный минус такого решения — высокая стоимость таких моделей. Но температура поддерживается точнее.

Электронные

По размерам электронный терморегулятор для радиатора отопления еще больше. Термостатический элемент еще больше. В нем кроме электронной начинки устанавливаются еще и две батарейки.

Электронные терморегуляторы на батареи отличаются большими размерами

Движением штока в клапане в этом случае управляет микропроцессор. Данные модели имеют довольно большой набор дополнительных функций. Например, возможность по часам выставлять температуру в помещении. Как это модно использовать? Врачи давно доказали, что спать лучше в прохладном помещении. Потому на ночь можно запрограммировать температуру пониже, а к утру, когда придет время просыпаться, ее можно выставить выше. Удобно.

Недостаток этих моделей — большой размер, необходимость следить за разрядом батарей (хватает на несколько лет эксплуатации) и высокая цена.
