Установка рекуператора для частного дома

Проветриватель Aeropac SN

В рейтинговом списке занял место проветриватель Aeropac SN торговой марки Siegenia Aubi. Пользователей всегда привлекала простота конструкции, расширенный функционал и высокое качество немецких приборов. Эта долгосрочная тенденция не меняется со временем, чем и объясняется стабильный спрос на рассматриваемую модель проветривателя.

Достоинства прибора Aeropac SN

  • Комфортная бесшумность работы;
  • Сравнительно низкая цена;
  • Экономное энергопотребление;
  • Возможность соединения с воздуховодом 100 мм;
  • Конструкцией предусмотрено использование фильтров других производителей;
  • Доступные варианты класса фильтрации в диапазоне G3 — F7;
  • Немецкое качество и надежность;
  • Возможность скрытого монтажа проводки;
  • Длинный шнур электроподводки.
  • Возможность монтажа рядом с батареей обеспечит подачу воздуха на неё зимой.

Недостатки и минусы Aeropac SN

  • У проветривателя нет пульта ДУ;
  • Отсутствует функции подогрева/подмешивания воздуха;
  • Пользователи указывают на отсутствие промежуточной скорости воздухоподачи между 60, 180 куб/м в час;

Производство пластинчатого рекуператора воздуха для дома своими руками

Пластинчатый рекуператор достаточно просто можно изготовить дома. Рассмотрим процесс подробно, но сначала нужно определиться с материалом для пластин. Считается, что теплопроводность материала, хоть и влияет на процесс теплообмена, но это влияние является минимальным.

Делаем прибор самостоятельно

Сколько нужно материала

В зависимости от количества используемых в конструкции рекуператора кассет определяется количество необходимого для создания пластин материала.

Все необходимые материалы Примечание! На одну кассету нужно минимум 4 квадратных метра материала, а для повышения КПД конструкции придется использоваться в два раза больше материала для пластины.

Как правило, рекуператоры состоят из нескольких отдельных кассет, но, в зависимости от габаритов и расположения вентиляционной системы, можно использоваться также одну большую кассету.

Для изготовления корпуса теплообменного устройства понадобятся:

Лист металла или фанерыКрепежные метизыБруски для изготовления каркаса конструкции

Минеральная вата

Процесс изготовления

Небольшая инструкция, как сделать рекуператоры для частного дома своими руками:

Проведение работ Описание

Заготовка пластин Домашнее производство рекуператора начинается с заготовки тонких квадратных пластин, максимальная длина стороны которых не должна превышать трех сантиметров.

Корректируем края Очень важно, чтобы все заготовки имели ровные неповрежденные края, а также были одинакового размера. Всего нужно около 70 подобных заготовок на одну кассету рекуператора

Клеим рейку На одну боковою сторону каждой из квадратных заготовок клеится пробка или рейка, длина которой должна строго совпадать с длиной пластины.

Соединяем в одну кассету После того, как клей на заготовках засыхает, все они склеиваются в одну кассету по строгому алгоритму.

Соединяем под прямым углом Верхняя сторона каждой пробки или рейки на квадратной заготовке намазывается клеем и приклеивается к предыдущей под прямым углом.

Клеим пластину без подкладки На последнем этапе клеится пластина, не имеющая подкладки

В результате таких манипуляций можно получить кассету с двумя каналами, расположенными перпендикулярно по отношению друг к другу.

Получаем основу кассеты На последнем этапе клеится пластина, не имеющая подкладки. В результате таких манипуляций можно получить кассету с двумя каналами, расположенными перпендикулярно по отношению друг к другу.

Посмотрите видео, как сделать рекуператор для частного дома своими руками ниже.

Рекуператор воздуха для дома – для чего он нужен?

Вентиляционные устройства, которые способствуют движению воздуха и имеющие теплообменник, помогают сохранить комфортную температуру в доме и сберечь здоровье его жителей. Благодаря воздухообменнику в доме не будет скопления углекислого газа, не возникнет сырости и посторонних неприятных запахов.


Установка рекуперационной системы облегчает жизнь аллергикам

Принудительная вентиляция освобождает воздух в помещении от раздражающей пыли, пыльцы растений и других аллергенов. Ещё одна причина, по которой стоит использовать рекуператор для частного дома – выгодная экономия на отоплении.

Royal Clima BREZZA

Основные достоинства Clima BREZZA ( по отзывам пользователей)

Комплекс BREZZA сумел продемонстрировать немало положительных достоинств. Среди них:

  • Высокая степень очистки H12;
  • Производительность, способная обеспечить усадебный дом (150 м3/час);
  • Бесшумность работы (20-38 дБ);
  • Способность работы в режиме рециркуляции;
  • В комплект оборудования входит датчик качества воздуха и система ионизации;
  • Привлекательная для предлагаемого качества и производительности цена;
  • Заменяемый префильтр защищает фильтры тонкой очистки;
  • Это самый тонкий бризер из ассортимента;
  • Информативный и понятный пульт управления;
  • Двигатель, работающий на приятных уху низких частотах;
  • Возможность применения канальных фильтров других производителей;
  • Нагреватель может комплектоваться опционно;
  • Пульт дистанционного управления работает на радиоволне.

Недостатки комплекса Brezza

  • Угольный фильтр блокируется с фильтром тонкой очистки и становится обязательным компонентом системы фильтрации воздуха;
  • Летом комплекс работает только при регулярной очистке префильтра;
  • Инсталляция нагревателя достаточно сложна и требует участия опытного мастера-монтажника.

Определение производительности

Для рекуператора как части вентиляции наиболее важными являются три параметра: приведённое аэродинамическое сопротивление, допустимый проток и эффективность, выраженная в отношении возвращённого тепла к общему количеству энергии, содержащейся в воздухе при действующей дельте температур. Это отношение непостоянно: чем холоднее приточной воздух, тем в целом эффективнее работает рекуператор, причём зависимость этих изменений не линейная

Поэтому так важно обращать внимание на диаграммы изменения основных характеристик в зависимости от прочих условий

Q = S · v · 3600

где:

  • Q — пропускная способность вентканала, м3/ч;
  • S — площадь сечения канала, в м2;
  • v — скорость потока, м/с.

Kt = (T3 – T1) / (T2 – T1)

где:

  • Kt — коэффициент эффективности рекуператора по температуре;
  • T1 — температура наружного воздуха, °C;
  • T2 — температура воздуха в помещении, °С;
  • T3 — температура приточного воздуха, °С.

Первоначальный критерий — допустимая величина протока — определяется параметрами системы вентиляции. Разумеется, воздухообмен не может быть ниже норм, установленных СНиП: 3 м3/ч·м2 или 30 м3/ч на каждого человека при норме обеспеченности пространством менее 20 м3/чел. При этом общая кратность воздухообмена за час должна составлять не менее 0,35. Если параметры системы вентиляции на данный момент не соответствуют норме, рекуператор выбирается по нормативным требованиям, а система вентиляции впоследствии дорабатывается.

Если производительность рекуператора с принудительным движением воздуха превышает пропускную способность системы вентиляции более чем на 50%, избыточный шум устраняется установкой глушителя. Также нужно помнить, что производительность вентилятора на приточном канале выше, чем на вытяжном, разницу нужно выбирать в соответствии с количеством дополнительных точек естественного удаления воздуха.

  Воздушный рекуператор тепла и влаги

Не существует определённых требований к энергоэффективности установки, в целом этот параметр важен для определения выгодности покупки. Оценить условный КПД прибора можно по онлайн-калькуляторам и данным от производителя, за точку отсчёта принимается разница температур приточного воздуха

Дополнительно нужно обратить внимание на ограничения по влажности воздуха и разнице температур, из-за несоответствия этих показателей возможно обмерзание рекуператора зимой

Что такое рекуператор

Рекуператор выполняет 2 функции – вентилирование и подогрев входящего воздуха

Рекуператор для дома представляет собой тепловой обменник, имеющий особую конструкцию, используемый с целью вентилирования помещений. Его основная задача заключается в передаче тепловой энергии от вытяжного воздушного потока к приточному потоку, подаваемому внутрь комнаты. Под такой энергией подразумевают как тепловую, так и холодильную, поэтому вытяжной поток способен отдавать приточному одновременно тепло и холод, попеременно прогревая его либо охлаждая. Рекуператор нужен для перекачивания стабильной энергии от воздуха, выходящего из комнаты. В процессе его функционирования воздушные потоки не перемешиваются, поэтому приточный воздух не загрязняется вытяжным.

Устройство может вырабатывать хорошую энергию и зимой и летом. Зимой рекуператор должен осуществлять нагревание приточного потока при помощи вытяжного воздуха. Для этой цели прохладный воздушный поток снаружи и теплый поток из комнаты переходят внутрь теплового обменника, где вытяжной воздух прогревает приточный. Это нагревание помогает экономить мощность электрического либо водяного калорифера в вентиляционных установках. Наличие рекуператора также дает возможность не терять большую часть тепла во время проветривания и снизить нагрузку на отопление зимой.

Общая информация о рекуператоре для частного дома

Рекуператор – это устройство для обмена воздухом, которое будет применять тепло от выходящей смеси для подогрева поступающей. Оно распространено достаточно длительное время и используется для улучшения эффективности многих печей. В последние годы рекуператоры можно встретить и в домашнем применении. Сейчас можно найти такие приспособления от любых производителей по привлекательной цене.

Рекуператоры могут быть абсолютно разными по конструкции, а также по параметрам работы. Но принцип действия и их обычно простой:

  1. Есть встроенные вентиляторы, которые создают два потока воздуха. Холодный и чистый заходит с улицы и выталкивает теплый влажный.
  2. Выходящий воздух не перемешивается с чистым, благодаря встроенному принципу работы.
  3. Оба потока проходят стадию через теплообменник.
  4. Конденсат, который образуется после охлаждения воздуха, выводится наружу.

Сейчас многие хотят установить для себя такие ненавязчивые приспособления, но перед этим лучше всего рассмотреть основные достоинства и недостатки конструкций. Именно это позволит найти для себя то, что действительно понадобится.

Что такое рекуператор воздуха?

Рекуператор воздуха представляет собой теплообменник поверхностного типа. Он используется для повторного применения теплоты выводящих газов. Это непрерывно происходит через стенку, выполняющую роль разделителя. В отличие от такого устройства, как регенератор, в рекуператоре потоки не меняют своего расположения.

Рекуператор воздуха — это приспособление, обеспечивающее минимизацию потерь через вентиляционную систему. Вследствие этого данное устройство можно назвать энергосберегающим прибором. Он подразумевает повторное использование тепла в осуществлении одного технологического процесса.

Как работает устройство

Устройство рекуператора воздуха довольно простое. Это отражается на работе данного приспособления. Его функционирование происходит следующим образом:

  1. Приток воздуха в помещение и его вытяжка из комнаты происходят одновременно — параллельно друг с другом.
  2. Теплый отработанный воздух всасывается посредством вентилятора в устройство, попадя таким образом в теплообменник.
  3. Проходя сквозь теплообменник, теплый отработанный воздух выходит наружу самого сооружения.
  4. Холодный свежий воздух при помощи обратной тяги всасывается в помещение, проходя через другие части теплообменника.
  5. Тепло воздуха из комнаты таким образом используется для подогрева холодного потока, который попадает в комнату через устройство.

Постоянные непересекающиеся друг с другом потоки воздуха разных температур могут обеспечить эффективность рекуперации более чем на 90%.

Для чего нужен рекуператор

Популярность рекуператоров воздуха обусловлена несколькими факторами. Используются они в следующих целях:

  • улучшение функционирования приточно-вытяжных вентиляций в помещениях;
  • обеспечение квартир, частных домов, предприятий и офисов чистым воздухом;
  • нормализация температуры потока воздуха, попадающего извне;
  • создание оптимального для жизнедеятельности человека микроклимата в комнате.

Рекуператор — это эффективное и надежное устройство, которое намного лучше стандартных приточно-вытяжных вентиляций. Оно позволяет удалять отработанных воздух из помещений, используя его тепло для нагрева поступающих снаружи здания потоков. В свою очередь в летний период времени прибор работает обратным образом. В таких ситуациях более прохладный воздух в помещении охлаждает теплый поток, который поступает в комнату снаружи.

Как узнать КПД системы рекуперации

Формула расчёта КПД рекуператора

При самостоятельном изготовлении рекуператора не всегда удаётся собрать устройство с максимальным показателем КПД. Тем более КПД рекуператора зависит от температуры и влажности воздуха снаружи помещения.

Для расчёта КПД рекуператора используется формула: H = (tр — tу) / (tд — tу), где:

  • tр – температура воздуха после рекуперации;
  • tу – температура воздуха до рекуперации;
  • tд – температура отработанного воздуха, выходящего из помещения.

Итоговое значение следует умножить на 100%. Например, рассчитаем КПД устройства для конкретных условия. Температура воздуха снаружи — 5 оС, после рекуперации — 17 оС, в помещении — 24 оС. КПД = (17 – 5) / (24 – 5) = 0,63 * 100% = 63%.

Управление рекуператором

Как правило, рекуператоры служат активным элементом принудительной системы вентиляции или как минимум подразумевают возможность регулировать интенсивность воздухообмена. Можно назвать несколько способов наладить взаимодействие между рекуператором и остальными компонентами.

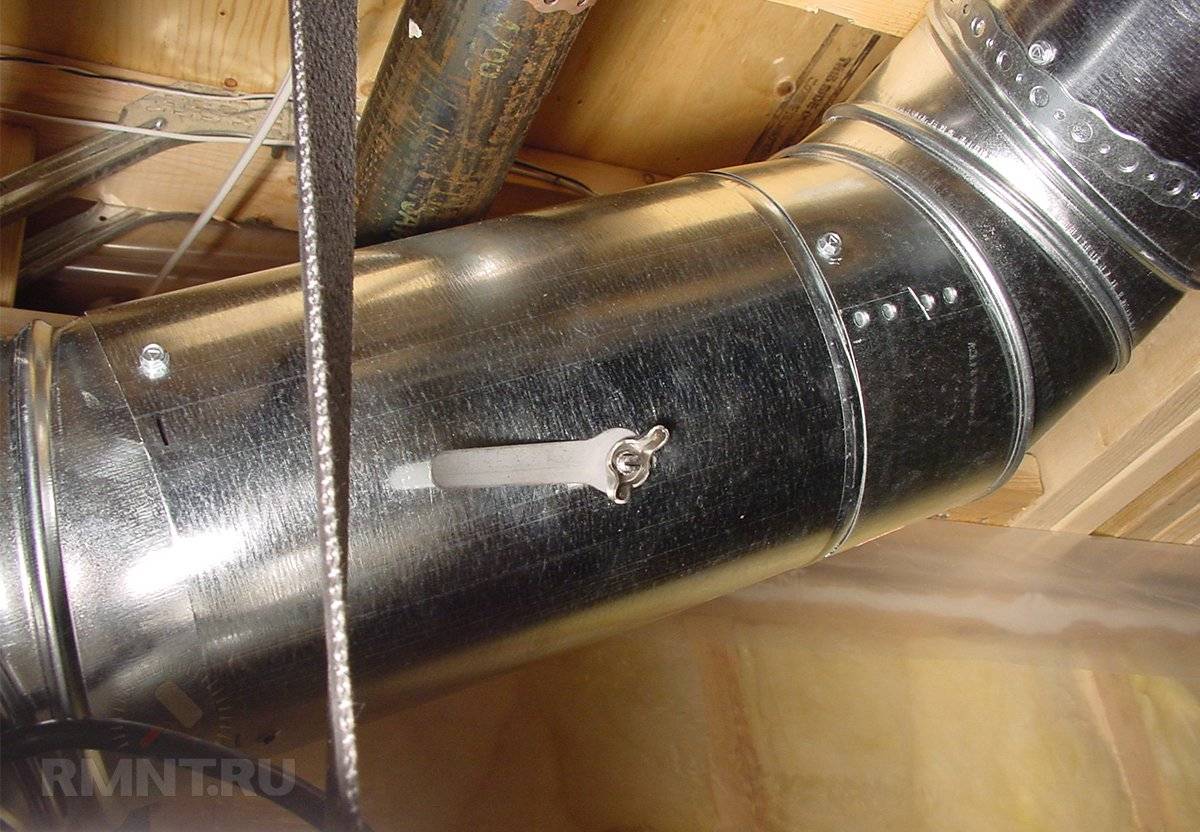

В самом простом случае рекуператор не имеет устройств принуждения потока, но при этом оснащается регулируемой заслонкой. Она необходима, чтобы обеспечивать корректное соотношение между пропускной способностью теплообменника и текущей мощностью вентилятора в зависимости от места расположения последнего. В одном случае встроенный в рекуператоре блок управления регулирует скорость вращения вентилятора, но также возможен вариант, где используется ПЛК со встроенным пропорциональным регулятором, настройка которого проводится опытным путём.

В другом случае рекуператор служит единственным устройством принуждения потока и, соответственно, только скорость работы его вентиляторов определяет интенсивность воздухообмена. Для таких устройств предусмотрено ручное переключение режимов, а также внутренние алгоритмы управления, оптимизирующие теплообмен в зависимости от текущей разницы температуры. Самые совершенные в плане эргономики установки подключаются к системе общедомовой автоматизации и самостоятельно подстраивают производительность в зависимости от количества людей или опираясь на данные комнатных газоанализаторов.

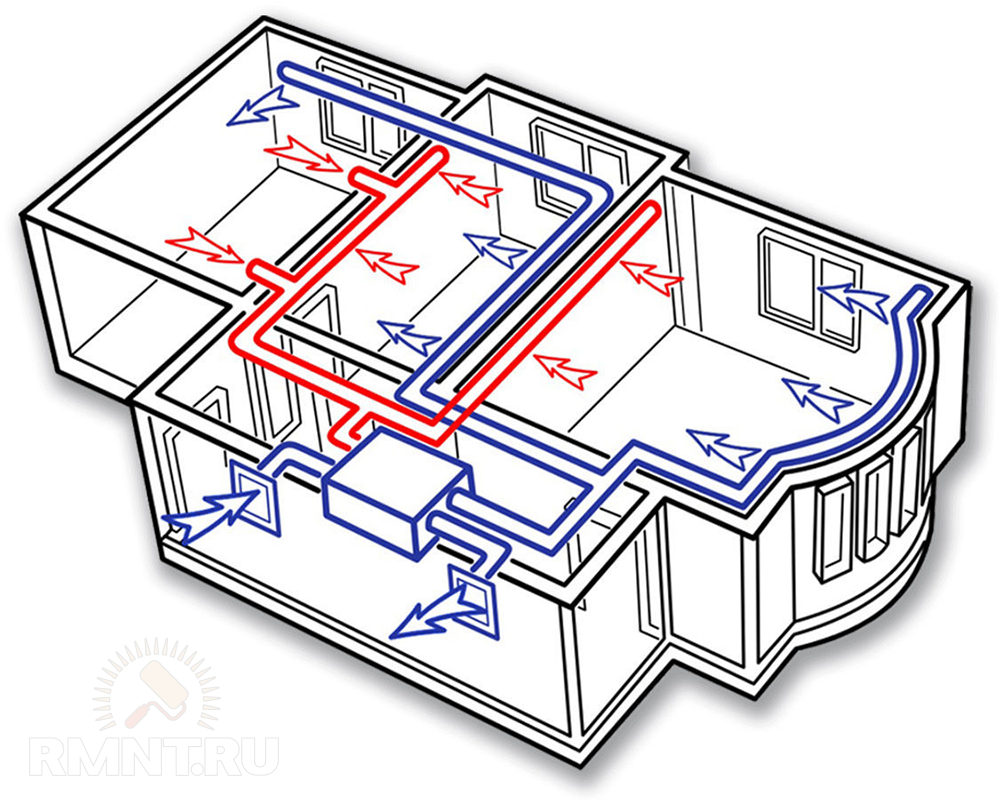

Как устроена приточно-вытяжная вентиляция с рекуператором

Вентиляционная установка с системой рекуперации имеет достаточно простую конструкцию. При желании покупатель может выбрать любой вариант комплектации (типовая, расширенная, максимальная), а покупка и монтаж узлов могут быть произведены поэтапно.

Корпус, воздуховоды, входные и выходные решетки. Как правило, корпус установки изготавливается из сэндвич-панелей и алюминиевого профиля. Предусматривается шумоизоляция, теплоизоляция корпуса, а также защита от вибрации, которая возникает при работе вентиляторов. Если реализуется проект обеспечения воздухообмена в нескольких помещениях, то к установке присоединяются воздуховоды с заслонками и клапанами для распределения воздушных потоков.

Если блок вентиляции предназначен для одного помещения, то на отверстие выхода подаваемого воздуха устанавливается специальная решетка для равномерного распределения воздушного потока по комнате. Входная точка со стороны улицы оснащается защитной воздухозаборной решеткой. Она нужна для того, чтобы в устройство не попадали насекомые и мусор.

Вентиляторы и система фильтров. Для подачи и вытяжки воздуха в устройстве предусмотрены вентиляторы (центробежные или осевые). Мощность вентиляторов, количество скоростей может отличаться в зависимости от модели оборудования.

На входе обеих воздушных потоков устанавливаются фильтры, которые улавливают пыль и другие загрязнения. Они необходимы для того, чтобы элементы теплообменника не забивались жировыми и пылевыми «пробками». Такие фильтры нуждаются в периодической очистке или замене. Если этого не делать, то при работе устройства будет создаваться сопротивление воздушному потоку, что может привести к сбоям и поломке вентиляторов.

Блок рекуперации, дополнительные системы и управление. Основной объём вентиляционной установки занимает рекуператор (в одном устройстве может быть установлен один или несколько таких блоков). Если установку предполагается эксплуатировать в местности с суровым климатом, где часты сильные морозы, то одного рекуператора будет недостаточно для сохранения комфортной температуры в помещении – в вентиляции должен присутствовать электрический нагреватель.

Приточно-вытяжная вентиляция также может быть оснащена дополнительными системами – увлажнителем воздуха, ионизатором, датчиками СО2, генератором холодной плазмы и другим оборудованием. Современные модели вентиляций имеют электронный блок управления, с помощью которого можно устанавливать нужные режимы работы.

Технологические решения

Рекуператоры тепла имеют множество технических реализаций, среди которых есть как локальные приточно-вытяжные установки, так и оборудование для монтажа в централизованные системы. В любой отдельно взятой модели разработчики стремятся продумать каждую мелочь, ведь для таких устройств прирост по одному из показателей неизбежно вызывает ухудшение других параметров.

Например, чтобы успеть отдать максимум тепла вытяжной воздух должен проходить по как можно большему пути, что неизбежно увеличивает общее аэродинамическое сопротивление системы вентиляции. Получается, что для корректной работы высокоэффективного рекуператора необходим либо разгонный участок очень большой протяжённости, либо принудительное перемещение воздуха с вытекающей из этого зависимостью от электроснабжения.

В соответствии с устройством и принципом действия различают пластинчатые, трубчатые и роторные рекуператоры — это три наиболее популярных типа, которые пригодны к использованию в гражданской сфере благодаря простоте конструкции.

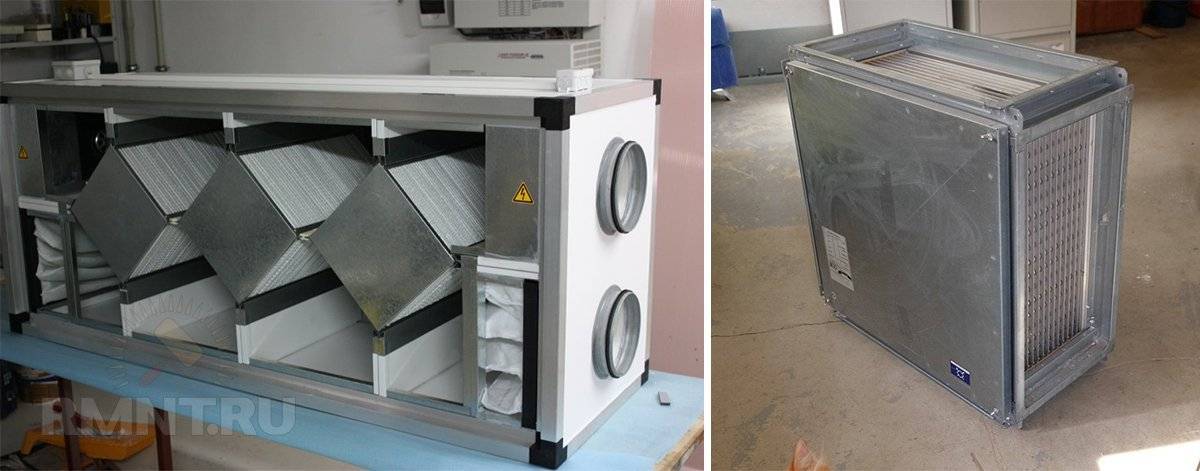

Пластинчатые рекуператоры — это ёмкости со сложным лабиринтом перегородок, по которым во встречных направлениях перемещаются два потока воздуха. Это наиболее простой тип конструкции, получивший наибольшее распространение в бытовых рекуператорах. Главный недостаток — увеличение аэродинамического сопротивления в точке установки.

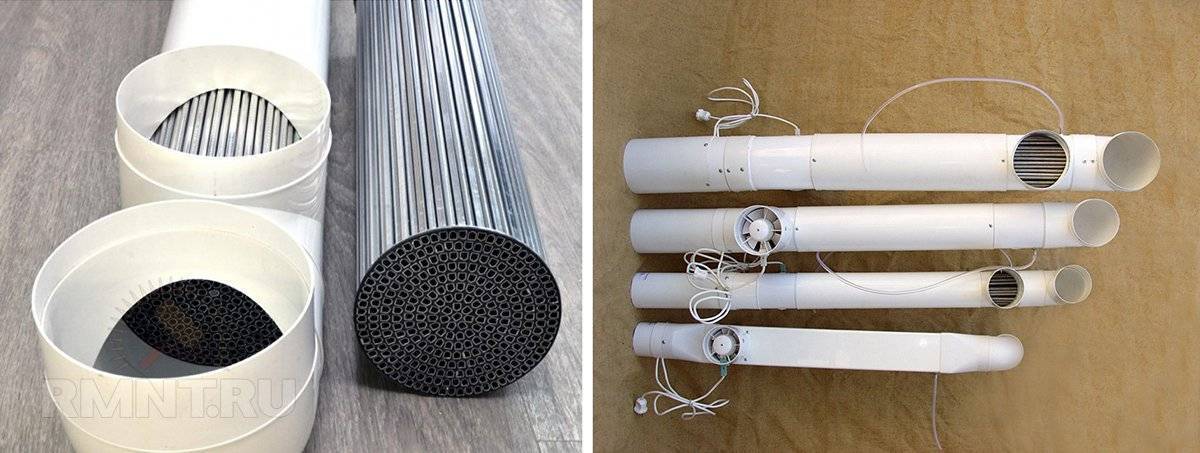

Трубчатые рекуператоры устроены сложнее, по сути, они представляют собой один крупный канал, в котором проложены несколько трубок меньшего диаметра. Для достижения площади теплового контакта, сопоставимой с пластинчатой конструкцией, требуется увеличение длины каналов, что приводит к повышению материалоёмкости, негативно сказывается на габаритах и стоимости прибора. Но есть и позитивный аспект: завихрения воздуха при движении через систему трубок способствуют более эффективной теплопередаче, не замедляя вытяжной поток.

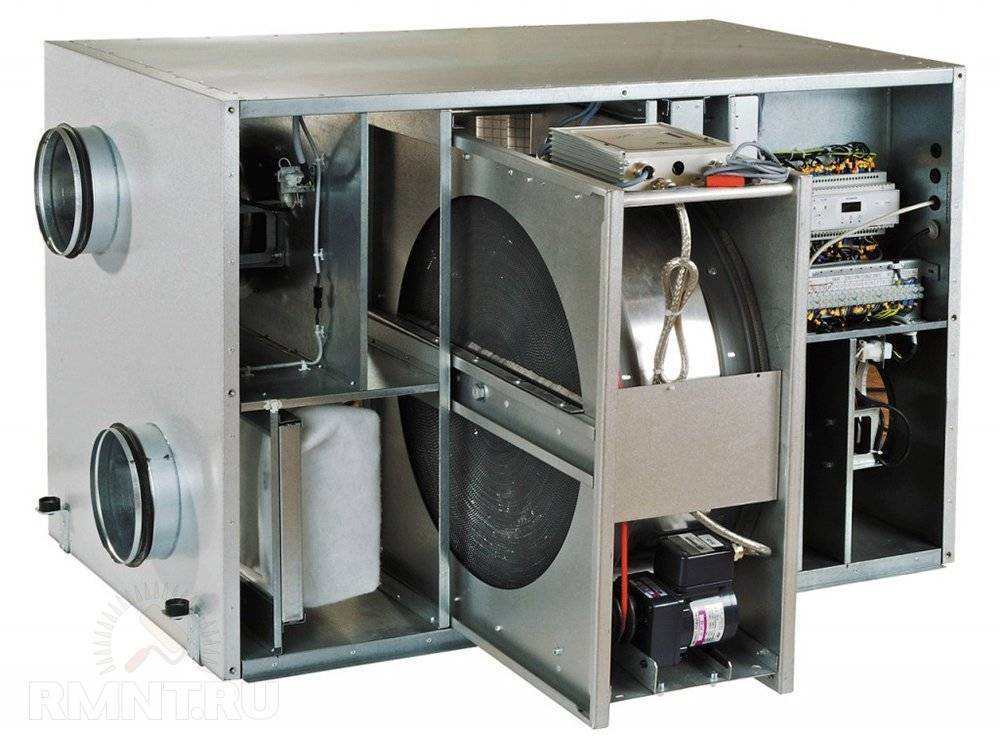

Роторные рекуператоры используют для теплообмена рабочее тело — набор тонких вращающихся дисков, которые нагреваются при прохождении через тёплый канал и остывают в холодном. Недостаток таких рекуператоров — технологические зазоры между дисками, которые хоть и незначительны, но всё же приводят к частичному смешиванию потоков.

В целом все конструкции имеют примитивное устройство, что сказывается на эффективности, поэтому многие производители дополняют классическую схему прибора некоторыми интересными решениями. Усиленная работа ведётся над поиском материалов, хорошо поддающихся обработке и как можно лучше передающих тепло. В пластинчатых рекуператорах стенки изготавливают гофрированными или устанавливают на них оребрение, трубчатые теплообменники выполняют тонкостенными из цветных металлов.

Одним из самых интересных решений служит установка элементов Пельтье, причём за счёт положительного COP их количество буквально ничем не ограничено. Тот же принцип используется и в рекуператорах, совмещённых с системой воздушного отопления: тепловые насосы в таких установках обладают гораздо более широким диапазоном рабочих температур и увеличенным коэффициентом прироста мощности.

В наиболее продвинутых рекуператорах работает система двойного обращения потока. Тёплый вытяжной воздух подаётся изначально на более холодную часть теплообменника, где за счёт большой разницы температур наблюдается существенное увеличение эффективности теплопередачи. Также в процессе образуется конденсат, который подогревается и передаётся на испаритель внутри приточной камеры. Это помогает нивелировать осушение воздуха при нагреве, кроме того, вода как носитель скрытой теплоты способствует ещё более интенсивному переносу энергии. Некоторые моменты продуманы до мелочей: например, двигатели специально размещают в начале вытяжного и конце приточного тракта, а также снабжают качественным оребрением для полного возврата паразитного тепла.
