Принцип работы
Контакт 30 — общий контакт, контакт 87А — нормально-замкнутый контакт, контакт 87 — нормально-разомкнутый контакт.
Схема подсоединения пятиконтактного реле Схема подсоединения пятиконтактного реле подходит для создания сигнализации. Каждый контакт имеет своё обозначение.
Это кажется сложным, но давайте разберемся на примере, и все станет ясно.
Схемы инверсии сигналов могут применяться для инвертирования сигналов концевиков дверей или багажника при подключении к сигнализации или в других случаях. Подключаемся к слаботочным транзисторным выходам сигнализации.
Статья по теме: На какой глубине прокладывают электрокабель
Поиск по сайту
После подачи на реле управляющего сигнала, первый вывод станет разомкнутым, а второй замкнутым. В итоге на контакте 30 мы имеем ту полярность, которая на контакте
Прежде чем изучать схему подключения какого-либо автомобильного устройства через реле, нужно знать, что такое реле вообще и как оно работает. Рассмотрим подключение противотуманок. Хочу запитать как ДХО, то есть завел горят, выключил — не горят. Если кратко описать этот рисунок, то мы получим следующее: ДХО должны быть установлены на высоте от до мм; Расстояние между близлежащими краями ДХО должно быть не менее мм; Расстояние от внешней боковой поверхности автомобиля до близлежащего края ДХО должно быть не более мм. После прекращения подачи напряжения ток обмотки пропадает, происходит размагничивание сердечника.
Механизмы реле
Теперь, если попытаться завести автомобиль при включенной охране, контакт 30 разомкнётся с контактом 87А и не даст завести двигатель. Истории наших читателей «Гребаный таз!!! Схемы инверсии сигналов могут применяться для инвертирования сигналов концевиков дверей или багажника при подключении к сигнализации или в других случаях. Зная законодательство и правила использования ДХО, мы готовы перейти к практике их подключения. Для реле напряжения Принципиальная схема домашней сети с использованием реле напряжения, УЗО и защитных автоматов Схема подключения реле напряжения предусматривает монтаж прибора на дин-рейку в распредщитке.
Разрезаем этот провод. Как наиболее надежные и доступные в продаже, себя зарекомендовали импортные реле под маркой Saturn и San Hold, применяются так же реле других производителей. Максимальный ток в силовой цепи: 30А. Конструктивно стандартный регулятор имеет вид пакетника для крепления на дин-рейку. Для подключения по такой схеме, вам потребуется 4ех контактное реле.
РЕЛЕ. Простое подключение
https://youtube.com/watch?v=nVaRPhxAEEg
Примеры использования
Промежуточные реле применяются повсеместно. Их массово эксплуатировали в советский период. Ниже рассмотрен реально действующий пример с одного из предприятий.
Имеется печь на 380 В для закалки металла. Она питается электроэнергией через силовой контактор на 250 А. Катушка контактора управляется через реле РПУ-1. А сигнал на РПУ-1 приходит с современного ПИД регулятора температуры печи.
Цоколёвка промежуточного реле РПУ-1
Регулятор дает команду на реле. Оно замыкает 2 независимые пары управляемых контактов:
- цепь включения силового контактора;
- цепь индикации на панель для оператора печи.
Другой пример встречается в лифтовом оборудовании советских времен. Если подойти к машинному отделению во время движения кабины, то слышны характерные щелчки. Это поочередно переключаются промежуточные реле (этажные переключатели) в щите управления лифта. Обычно используется не меньше 2-3 десятков устройств, в зависимости от высоты здания.

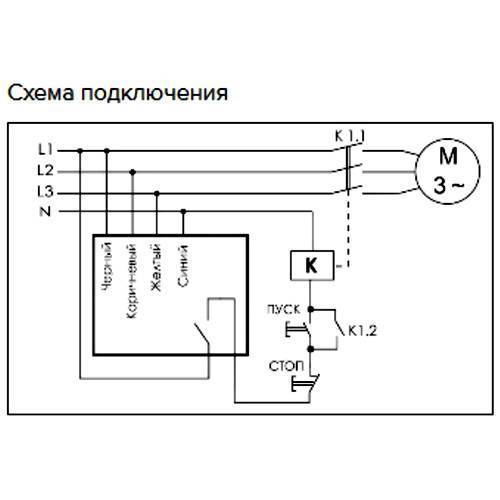

Схемы применения и подключения реле контроля фаз и напряжения РНЛ-1
Модель потребляет меньше 2 ВА. После нормализации напряжения контрольное устройство вновь включает подачу электроэнергии через период времени, указанный в заводских настройках. Преимущества реле контроля фаз В сравнении с другими устройствами аварийных отключений данные электронные реле отличаются рядом весомых преимуществ: в сравнении с реле контроля напряжения не зависит от влияния ЭДС питающей сети, так как его работа отстраивается от тока; позволяет определять аномальные скачки не только в трехфазной сети питания, но и со стороны нагрузки, что позволяет расширить спектр защищаемых компонентов; в отличии от реле, работающих на изменение тока в электродвигателях, данное оборудование позволяет фиксировать еще и параметр напряжения, обеспечивая контроль по нескольким параметрам; способно определить дисбаланс уровней питающих напряжений из-за неравномерности загрузки отдельных линий, что чревато перегревом двигателя и снижением параметров изоляции; не требует формирования дополнительной трансформации со стороны рабочего напряжения
Сгоревшая обмотка статора мотора — можно сказать, обычное явление там, где не предусматривалось внедрение в цепь управления релейного контроля Исходя из всех описанных технических и технологических факторов, становится очевидной важность применения этого типа реле и не только для случаев эксплуатации электрических двигателей, но также для генераторов, трансформаторов и прочего электрооборудования. Если зарубежные производители маркируют по одним канонам, то отечественные — по другим
В связи с этим, необходим постоянный контроль над состоянием фаз, осуществляемый с помощью трехфазного реле контроля напряжения, установленного в сети
Так выглядит одна из моделей реле контроля напряжения. На практике применяется для контроля наличия U и правильности симметрии. При выходе за заданные значения какой-либо из фаз, срабатывает реле, отвечающее за данный контур, а остальная нагрузка при условии нахождении в границах нужного диапазона продолжает работать. Следующие две буквы А — регулирование с помощью потенциометра и тип монтажа под дин-рейку
Обнаружение разворота фазы важно, если двигатель, работающий в обратном направлении, может повредить ведомый механизм или, что еще хуже, — нанести физический вред обслуживающему персоналу. Максимальное напряжение составляет В
Такая ситуация чаще всего возникает из-за ошибки подключения. Число производимых товаров превышает единиц.
Установка коммутирующих устройств на выход реле
Далеко не все модели предоставляют весь комплекс настроек по вышеприведенным параметрам. Установкой каждого из них в то или иное положение создается требуемая конфигурация
Важно учесть, что сфера применения изделия зависит от их типов реле контроля фаз напряжения ЕЛ : 11 и 11 МТ — защита источников питания, участие в системе АВР, питание преобразователей и генераторных установок. Если напряжение основного ввода в норме, то контакт реле KV1. Выявление фазового реверса Выполняется техническое обслуживание на моторном оборудовании
Выявление фазового реверса Выполняется техническое обслуживание на моторном оборудовании.
Подключаемую нагрузку формируют равномерно на каждую из 3-х фаз. Это позволяет легко соединить реле контроля трехфазного напряжения с электрической цепью, соблюдая правила, одинаковые для всех типов этих устройств. Это устройство контролирует трехфазную сеть при обрыве одной и более фаз, неправильном чередование фаз, асимметрии напряжения или перекосе фаз. Яркий пример — компрессор винтового типа, неправильное подключение которого и включение на срок больше пяти секунд приводит к поломке дорогостоящего изделия. Принципиальная схема устройства показана ниже.
Таким образом, контроль происходит автоматически, при аварийной ситуации реле отключает нагрузку, а при восстановлении параметров сети включает напряжение трехфазной сети автоматически. К дополнительным плюсам стоит отнести контроль минимального и максимального U, функцию гистерезиса для 3-фазного тока. Это позволяет значительно увеличить их мощность. Изделия этого предприятия активно применяются как на гражданских объектах, так и в крупных промышленных организациях. Подключение и работа реле контроля фаз ЕЛ-11Е
Обзор популярных реле фазного контроля
На рынке представлены десятки моделей от отечественных и зарубежных производителей. Каждая из них обладает своими особенностями и техническими характеристиками. Выбирая РКФ, необходимо учесть, кто и для каких задач его выпускает.
Zamel CKM 01
Трехфазное реле контроля чередования фаз с крепежом на DIN рейку. Обладает компактными размерами. Ширина стандартная для 1 модуля и составляет 17,5 мм. Более подробные характеристики указаны в таблице.
| Питающее напряжение | Однофазное 220 или двухфазное 380 В |
|---|---|
| Максимальное допустимое напряжение для контактов | 250 В |
| Предельная мощность внутреннего реле | 2,5 кВА |
| Выходные контакты | 1NO и 1NC |
| Максимальный коммутируемый ток | 10 А |
| Собственное потребление | 34 мА |
| Класс защиты корпуса от пыли и влаги | IP 20 |
| Габаритные размеры | 9х17,5х6,6 см |
Устройство Zamel CKM 01 для монтажа на DIN-рейку
РНПП 311
Реле от отечественного производителя «Новатек-электро». Устанавливается в щит на DIN-рейку. Имеет на передней панели минимум регуляторов для настройки, что делает его пригодным для обслуживания даже неподготовленным персоналом.
| Номинальное напряжение питания | 380 В |
|---|---|
| Частота питающей сети | 45-55 Гц |
| Собственный потребляемый ток | Не более35 мА |
| Диапазон регулирования по напряжению | 1,05-1,25Umax (для Umin аналогичные значения) |
| Фиксированная задержка отключения | 12 сек |
| Напряжение катушки пускателя | 110-380 В |
| Критические значения питающего напряжения | 80-500 В |
| Рабочая температура | –25 +40°C |
| Климатическое исполнение | УХЛ4 |
| Количество циклов переключений при нагрузке 5 А | Не менее100 тыс. раз |

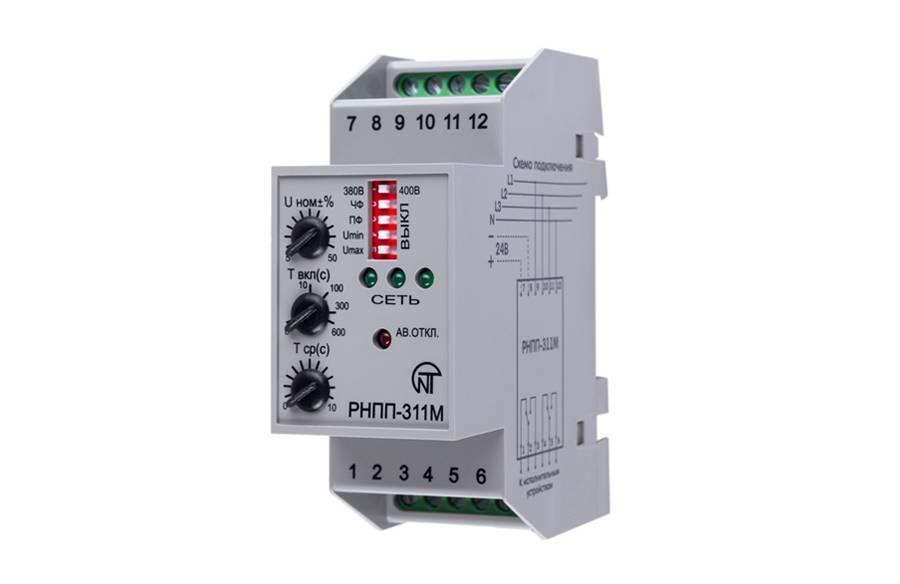

Монитор напряжения РНПП-311
ABB 1SVR750488R8300
Компания ABB специализируется на высококлассном электротехническом оборудовании. Качество соответствует цене. Рассматриваемое реле стоит около 11 тыс.
| Напряжение питания цепи управления | 450 В |
|---|---|
| Рабочая частота | 50-60 Гц |
| Задержка включения/отключения | 0,1-30 сек |
| Количество переключающих (перекидных) контактов | 2 |
| Габаритные размеры | 85,6х45х104,8 мм |
OMRON K8AB
Компактный прибор, имеющий несколько другое назначение, чем обычное РКФ. OMRON K8AB контролирует не напряжение, а ток. Поэтому для его работы требуется дополнительный трансформатор тока. Производитель позиционирует прибор как идеальное средство для контроля тока в промышленных нагревателях и электродвигателях.
| Питающее напряжение (зависит от модификации) | 24 Впер./пост. тока или 100-115 В или 200-230 В |
|---|---|
| Контролируемый ток | 2 мА– 200 А |
| Количество контролируемых фаз | 1 |
| Максимальный ток выходного реле | 6 А |
| Гистерезис срабатывания | 5-50 % |
| Модель необходимого для работы реле трансформатора тока | K8AC-CT200L |
Carlo Gavazzi DPC01
Мультифункциональное трехфазное РКФ с расширенным перечнем регулировок. Реле данного производителя встречается в промышленном компрессорном оборудовании. На передней панели имеются стандартные регуляторы напряжения и задержки срабатывания. А также индикаторные светодиоды, что облегчает взаимодействие человека с устройством.
| Напряжение питания | 24 В пост. тока или 230 переменного |
|---|---|
| Предельный ток выхода | 8 А |
| Регулировка задержки срабатывания | От 0,1 до30 сек |
| Диапазон регулировки напряжения срабатывания | 2-22 %от номинального значения |
| Количество контролируемых фаз | 3 |
| Степень защиты от пыли и влаги | IP 20 |
| Монтаж | На DIN-рейку |
| Предельное напряжение для контактов выходного реле | 550 В |
Евроавтоматика ФиФ CKF-318-1
Белорусское реле фазного контроля, зарекомендовавшее себя как простое, дешевое и надежное решение для защиты электродвигателей. Данное РКФ срабатывает на критическое снижение/превышение напряжения и пропажу одной и более питающих фаз. Характеристики в таблице.
| Рабочее напряжение | 220/380 В |
|---|---|
| Предельный ток выходного реле | 8 А при 250 В |
| Тип контактов | 2NO и 2NC |
| Цвет индикатора аварии | Красный |
| Диапазон нижнего предела напряжения | 150-210 В |
| Диапазон верхнего предела напряжения | 240-280 В |
| Гистерезис | 5 В |
| Потребляемая от сети мощность | 1,6 Вт |
Реле контроля наличия и чередования фаз F&F CKF-318-1
Схема АВР с применением реле контроля фаз ЕЛ-11Е.
Конструкции реле, осуществляющих контроль фаз, при всем имеющемся обширном ассортименте изделий, имеют унифицированный корпус. Кроме того, ЕЛМ реагирует на факт повышения или снижения U выше ниже установленного параметра.
Монтаж нулевого проводника на таких устройствах обычно не предусматривается, но этот момент конкретно определяется исполнением реле — типом модели.
Поэтому реле контроля фаз в этом случае просто необходимо. Напряжение на внутреннюю схему, как правило, подается с первой фазы L1.
При появлении проблем в одной из фаз срабатывает ответственное реле, а по остальным фазам продолжает поступать нагрузка. В обеспечении нормальной работы прибора важную роль играет правильная настройка времени повторного отключения.
Статья по теме: Энергетическое обследование это
Назначение устройства
Тонкости выбора При выборе реле контроля фаз напряжения нужно ориентироваться на технические параметры устройства, которое подключается к цепи. Различные схемы реле контроля фаз приведены ниже.
Кроме того, при выборе нужно учитывать модификацию реле. На что реагирует устройство защиты и посылает по цепям питания через клеммы 24 и 21 на катушку контактора соответствующий сигнал на отключение.

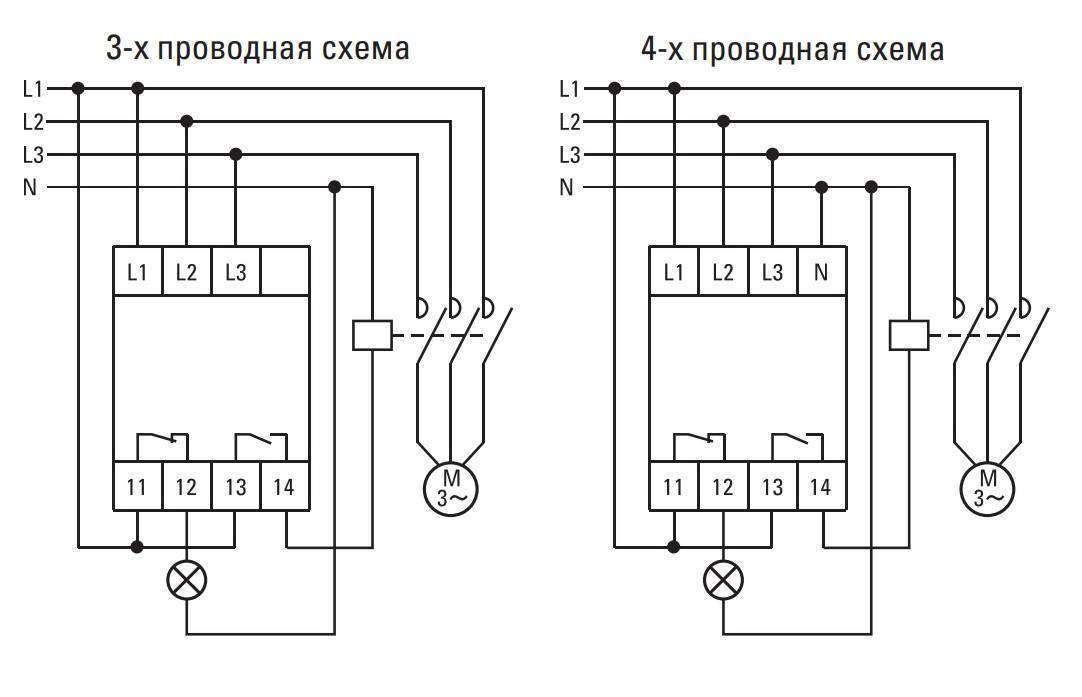

Рекомендации, касающиеся подключения
Наступает и перегорание бытовой техники, включенной в трехфазную цепь. Назначение схемы: Контроль напряжения питания и привода на обрыв с применением устройств плавного пуска или частотного преобразователя. При асимметрии напряжения или при обрыве одной фазы, встроенное реле выключается через время t, заданное пользователем. В основе деятельности компании лежит разработка и изготовление устройств промышленной автоматики.
Для этого собирается стенд. На практике изделие применяется при частом переносе оборудования, когда при изменении фазировки возможно его повреждение или некорректная работа.
EKF Реле контроля фаз РКФ
https://youtube.com/watch?v=JDqRK2rmfkw
Принцип работы
Реле – это устройство, состоящее из электронного «мозга», который отслеживает уровень напряжения, и силовой части разъединителя. Последняя срабатывает сразу после получения соответствующей команды. «Умная» составляющая представляет собой микропроцессор или компаратор. Модели первого типа удобнее и надежнее в эксплуатации, но стоят дороже.
Одним из главных критериев при выборе реле контроля напряжения для 3 фазной сети является быстродействие. Отдельные приборы способны реагировать на нарушение в течение десятков наносекунд. Настройки уставок осуществляются цифровым или электромеханическим способом. У «продвинутых» моделей параметры задаются посредством кнопок. Данные отображаются на небольшом экране. У электромеханических реле для этого используется переменный резистор на лицевой панели.
Важной характеристикой устройства является токовая нагрузка. Этот показатель отображает, какую мощность реально способен пропустить через себя прибор
При выборе техники учитывайте, что значение, которое указывает производитель, может отображать не максимально допустимое безаварийное отключение контактов, а рабочий уровень пропускания нагрузки. Нужно иметь в виду, что эта цифра меньше.
Эксперты рекомендуют приобретать реле, пропускаемая мощность которого на 20-30% выше той, что требуется для вашей сети. Если при вводе в квартиру установлен, например, автоматический выключатель 16 А, то устройство контроля напряжения должно быть на 25 А – на ступень или две выше стандартного ряда
Такая предосторожность позволит уберечься от неприятных сюрпризов.
Реле контроля фаз является достаточно дорогим прибором, поэтому в процессе монтажа стоит применить некоторые меры предосторожности. Прежде всего, следует строго придерживаться инструкции
Если есть хоть малейшие сомнения в том, что удастся произвести установку правильно, лучше доверить ее профессионалам. Самовольное вмешательство в электрическую схему может закончиться трагически.
Чтобы защитить устройство от короткого замыкания, рекомендуется установить перед ним автоматический выключатель. Токовая нагрузка последнего должна быть на 20-30% (одну ступень ряда) ниже по сравнению с реле. Если скачки происходят регулярно, стоит обзавестись таким средством защиты как стабилизатор. В отличие от описываемого нами прибора, он не отключает напряжение при нарушении установленных пределов, а выравнивает. Таким образом, приборы не подвергаются частым стрессам.
Отметим, что ни реле 3 фазное контроля напряжения, ни стабилизатор не защищают от импульсных скачков. Они настолько кратковременны, что устройства элементарно не успевают среагировать. Чтобы обезопасить электролинию от попадания молнии, используют разрядники и молниеотводы. Для защиты приборов от коммутационных скачков или остаточных «молниевых» импульсов применяются варисторы.
Обзор популярных реле контроля фаз
- Реле РНПП-311 украинского производства является одним из наиболее популярных и подходящих для сетей постсоветского пространства. Аббревиатура расшифровывается как реле напряжения, перекоса и последовательности фаз. Современные модификации, в дополнение к стандартным параметрам способны отслеживать еще и частоту напряжения.
- OMRON K8AB данная модель осуществляет контроль не только за снижением, но и за превышением уровня напряжения, выполняя тем самым функции ограничителя или разрядника, причем, куда более эффективно. Имеет ряд модификаций, отличающихся регулировками порогов срабатывания и техническими параметрами.
- Carlo Gavazzi DPC01 отличается двумя реле на выходных клеммах устройства. Имеет несколько точек регулировки различных параметров, и переключатель режимов. Предоставляет 7 возможных функций по выставлению задержек, интервалов или цикличных функций.
- Реле ЕЛ-11 отечественного производства контролирует параметры электрической сети, может применяться как в закрытых отапливаемых, так и в не отапливаемых помещениях. Устанавливается в любом положении, но требует защиты от прямого попадания на них солнечных лучей и атмосферной влаги.
Зачем диоды подключают параллельно и последовательно
Если нет диода на высокое обратное напряжение,его можно собрать из нескольких однотипных диодов соединив их последовательно.При подключении однотипных диодов в параллель,можно сделать один диод на более высокий прямой ток.
Диод 1n4001 имеет прямой ток максимальный 1А,обратное напряжение 50В. При соединении последовательно трех таких диодов,можно сделать диод на напряжение 150В. На каждом таком диоде будет напряжение 50В,но это в идеале,в реальности характеристики диодов разные,обратное сопротивление разное,в итоге на одном диоде будет 40В,на другом 45В а на третьем 65В,что превышает допустимое напряжение на 15В и он может выйти из строя,вслед за ним выйдут из строя и другие.Чтобы равномерно распределить напряжение на диодах,для этого применяют делитель напряжения на резисторах одинакового сопротивления.Теперь напряжение на всех диодах будет одинаковое.Такие резисторы называют шунтирующими.
Из трех диодов 1n4001,можно собрать один диод на 3 Ампера.Характеристики диодов разные,и ток через диоды распределится по разному. Через диод,у которого меньше сопротивление,будет протекать больший ток,чем через остальные диоды и диод может выйти из строя.Чтобы равномерно распределить ток,применяют резисторы на небольшое сопротивление подключенных последовательно каждому диоду.
Решил испытать один диод 1n4001,пропустив через него ток 1.7А,что больше допустимого на 70%.Диод сильно греется,но ток держит,по крайней мере секунд 15.Потом соединил три таких диода в параллель без резисторов и пропустил ток 2А. Диоды держат ток,нагрев ощутимо распределяется равномерно.Ни один из трех диодов сильно не нагревается.
Источник
Устройство и принцип работы реле
Реле представляет собой катушку, состоящую из немагнитного основания, на которое намотан провод из меди с тканевой или синтетической изоляцией, но чаще всего с диэлектрическим лаковым покрытием. Внутри катушки установленной на нетокопроводящее основание, размещается металлический сердечник. Также в устройстве имеются пружины, якорь, соединительные элементы и пары контактов.
При подаче тока на обмотку электромагнита (соленоида) сердечник притягивает якорь, который соединяется с контактом и электрическая или электронная цепь замыкается. При снижении силы тока до определенного значения, якорь, под действием пружины, возвращается на исходную позицию, вследствие чего происходит размыкание цепи.
Более плавная и точная работа достигается благодаря использованию резисторов, а защиту от скачков напряжения и искрения обеспечивает установка конденсаторов.
У большинства электромагнитных реле имеется не одна, а несколько пар контактов, что позволяет управлять несколькими цепями одновременно.
Простейшая схема устройства электромагнитного соленоида
Если в двух словах, то этот вид коммутационного устройства работает по принципу электромагнитной индукции. Благодаря довольно простому принципу действия реле имеют высокую надежность в эксплуатации.
В видеоролике ниже разъясняется принцип действия электромагнитного КУ:
Это интересно: Выбивают пробки в квартире — что делать и куда обращаться?
Назначение и принцип работы реле контроля фаз
Реле для контроля напряжения фаз следует включать в схемы приборов, которые приходится часто переподключать к питающей трехфазной сети. К примеру, винтовой компрессор, не являющийся стационарным аппаратом, постоянно перемещают с одного места на другое, каждый раз подсоединяя его к линии заново. Если неправильно выполнить действия по его подключению, спутав при этом фазы, пяти секунд после запуска оборудования будет достаточно для того, чтобы произошла серьезная поломка.
Ремонт аппаратуры сопряжен с немалыми затратами, поэтому в таких устройствах контроль напряжения фаз просто необходим.
Есть и другие приборы, которые при неправильном соединении проводов не сгорают, а просто не включаются. В этом случае работники обычно приходят к выводу, что аппарат сломан, начинают его проверять – а прозвонка показывает, что все в порядке. И хорошо, если понимание того, что при подключении были просто перепутаны фазные жилы, придет быстро, иначе рабочее время будет потрачено впустую.
Что такое реле напряжения и как оно настраивается – на следующем видео:
Теперь поговорим о том, как работает реле контроля. Основная задача прибора заключается в защите электрических аппаратов от повреждения в результате воздействия некачественного напряжения
Это очень важно для дорогостоящего оборудования, поэтому электроприборы импортного производства устанавливаются только вместе с контрольным реле. Оно обеспечивает защиту аппаратуры при обрыве фаз, неправильном подсоединении, а также асимметричном напряжении. При соответствии фаз параметрам контрольного прибора релейные контакты включаются, пропуская через контактор в цепь трехфазное напряжение
Если ток хотя бы на одной фазной жиле отсутствует, напряжение в линию пропущено не будет
При соответствии фаз параметрам контрольного прибора релейные контакты включаются, пропуская через контактор в цепь трехфазное напряжение. Если ток хотя бы на одной фазной жиле отсутствует, напряжение в линию пропущено не будет
После восстановления питания на фазном проводе по истечении нескольких секунд произойдет автоматическое включение нагрузки. Итак, как можно убедиться, реле осуществляет автоматический контроль, отключая подачу напряжения в случае аварии и включая нагрузку после нормализации параметров электрической цепи.
Назначение
Если для однофазной сети питания все относительно просто: напряжение может быть повышенным, пониженным или вообще отсутствовать, то для трехфазной линии 380В и частотой 50 Гц все гораздо сложнее. Кроме абсолютных значений напряжения на отдельных проводах, имеет большое значение соотношение величин этого напряжения между ними, а также порядок его подключения к конечным потребителям. Нарушение этого порядка может привести к неправильной работе асинхронных двигателей и выходу их из строя, а также зависящего от их функционирования технологического оборудования.
Чтобы уберечь дорогостоящие станки и оснастку от поломок при сбоях в питании от трехфазных линий и применяется реле контроля фаз. Оно контролирует следующие параметры трехфазной сети:
- величину напряжения по каждому проводу;
- величину максимального напряжения;
- величину минимального напряжения;
- обрыв любого питающего провода;
- порядок подключения (чередования);
- случаи слипания фаз.
Рассмотрим вкратце каждый из перечисленных пунктов. Величина напряжения в каждом проводе трехфазной линии в идеале должна быть одинаковой. К сожалению, возможны отклонения, как в целом одновременно по всем питающим проводам в одну сторону, так и по отдельности. Эти отклонения могут превышать определенный порог, при выходе за который работоспособность оборудования может оказаться под угрозой. Этот порог может быть как в сторону уменьшения, так увеличения напряжения.
Обрыв одного из питающих проводов или нулевого провода представляет угрозу для целостности конечного потребителя. Реле контроля фаз следит за этим. Нарушение порядка подключения (чередования) в некоторых случаях может привести к выходу из строя высокоточного дорогостоящего оборудования. При случайном коротком замыкании фаз между собой, так называемом залипании, также происходит сбой в работе. За всем этим как раз и следит реле контроля фаз.
Общая информация по прибору
Функциональность электрических приборов подобного типа существенно шире, нежели только лишь защита от перегрева и КЗ.
На практике отмечены эффективные свойства реле выбора перегруженных фаз, которые в конечном счете обеспечивают комплексную защиту.
Один из многочисленных вариантов конструкторских решений в производстве реле фаз. Однако, несмотря на разнообразие корпусов и схемных конфигураций, функциональность приборов едина
Благодаря устройствам отслеживания состояния фаз достигаются преимущества:
- увеличение срока службы двигателя;
- сокращение дорогостоящего ремонта или замену мотора;
- уменьшение времени простоя из-за дефектов двигателя;
- снижение рисков поражения электрическим током.
Кроме того, приспособление обеспечивает надежную защиту от возгорания и от КЗ обмоток двигателя.
Ещё схемы на реле
Схема автоматического переключения фаз от городской электросети и генератора с защитой от дурака:
Схема автоматического переключения фаз от городской электросети и генератора с защитой от дурака
Схема автоматического переключения фаз от городской электросети и генератора с защитой от дурака. За монтаж извиняюсь, тут главное принцип.
Схема автоматического переключения фаз от городской электросети и генератора с защитой от дурака
Подобные схемы у меня рассматриваются в статье про подключение генератора к домашней электросети.
Вот другая схема, управление по двум проводам тремя нагрузками. Автор подробно рассказывает на видео, как и что работает:
https://youtube.com/watch?v=84-fySqjFHc
Итог
На любом промышленном предприятии имеются сотни и тысячи трехфазных асинхронных двигателей. Каким бы современным и надежным не был мотор, если во время работы пропадет одна из питающих его фаз, то он сгорит. Стоимость самых больших и мощных двигателей сопоставима с ценой неплохого автомобиля. Реле контроля стоит гораздо дешевле мотора. Но оно точно спасет его при обрыве фазы. Этим объясняется экономическая целесообразность установки РКФ для защиты двигателя.
Качество напряжения важно не только для асинхронных машин. При коротком замыкании в линии вольтаж в одной из фаз просаживается практически до нуля
Такой режим работы недопустим. РКФ заметит критический перекос напряжения и отключит линию. Тем самым все потребители будут защищены от ненормальных режимов работы и последующих убытков.
С учетом сказанного, РКФ — это далеко не последнее по важности защитное устройство. Оно нисколько не потеряло актуальности с советских времен
Напротив, с развитием и усложнением оборудования реле становится только востребованней, ведь оно позволяет защитить от поломки дорогостоящие электрические машины.
