Реле контроля напряжения 1-фазное: на дин рейку, характеристики и преимущества

Схема подключения реле напряжения

Приветствую вас, уважаемые читатели моего сайта !

Качество электроснабжения наших домов оставляет желать лучшего. Резкие скачки и перепады питающего напряжения встречаются довольно часто. В большинстве случаев имеено они являются причиной выхода из строя бытовой техники и оборудования.

Чтобы защитить электроприборы от перепадов и скачков напряжения применяются специальные устройства — реле контроля напряжения. Они измеряют величину питающего напряжения и, если оно выходит за установленные пределы (становится больше или меньше установленных), реле отключает внутреннюю электрическую сеть от внешней.

Подробно назначение и принцип работы реле контроля напряжения я уже рассматривал в предыдущих публикациях. Поэтому, для лучшего понимания излагаемого материала, рекомендую ознакомиться с применением этих устройств в однофазных сетях с поясняющим видео. Применение реле напряжения в трехфазных сетях переменного тока имеет свои особенности, которые подробно рассмотрены в этом материале.

Особенность работы реле контроля напряжения заключается в том, что оно при выходе напряжения за допустимые пределы, отключает сразу всех потребителей, всю домашнюю электропроводку. Так и должно быть, ведь оно предназначено защитить наши электроприборы от выхода из строя. Если такие скачки напряжения происходят редко, то это не вызывает особых проблем.

А если это частое явление, тогда такая «цветомузыка» может порядком действовать на нервы и причинять массу неудобств. Особенно вечером, когда то и дело выключается все освещение в квартире.

Да, существуют стабилизаторы напряжения, но реле напряжения применяются гораздо чаще, к тому же они на порядок дешевле. Стабилизаторы напряжения — тема отдельной обширной статьи. Если тема защиты от скачков и перепадов напряжения вам интересна, подписывайтесь на новостную рассылку внизу этой статьи и будьте в курсе выхода новых материалов.

Ну а мы будем рассматривать, как защитить наши приборы и технику от опасных скачков напряжения в нашей электросети с помощью реле напряжения.

Реле контроля фаз ЕЛ-11Е (380 В, 50 Гц), РКФ, ИЭК

Эти модели реле контроля фаз выпускает компания «Меандр», которая работает на рынке с 1992 года. Расположена компания в городе Санкт-Петербург.

В основе деятельности компании лежит разработка и изготовление устройств промышленной автоматики. За время существования компании удалось занять лидирующие позиции по изготовлению электронных устройств на российском рынке. Число производимых товаров превышает 500 единиц.

Клиентам предприятия являются такие гиганты, как Газпром, РЖД, Концерн Аврора, Ленэнерго и другие. Товары компании пользуются высоким спросом, благодаря качеству и широкому модельному ряду.

В распоряжение клиентов поступают электронные реле времени, приборы контроля напряжения, реле максимального тока, устройства управления освещением и многое другое.

Описание и технические характеристики реле ЕЛ-11Е (380 Вольт, 50 Гц)

Реле ЕЛ-11Е имеет по одному нормально замкнутому, нормально-разомкнутому и перекидному контакту.

Устройство предназначено для контроля фаз в 3-фазной сети, работает на переменном напряжении 380 Вольт. На практике применяется для контроля наличия U и правильности симметрии.

Кроме того, реле могут применяться для проверки правильности чередования фазировки в системах 3-фазного напряжения и в других случаях.

Технические характеристики ЕЛ-11Е и других модификаций серии.

К дополнительным плюсам стоит отнести контроль минимального и максимального U, функцию гистерезиса для 3-фазного тока.

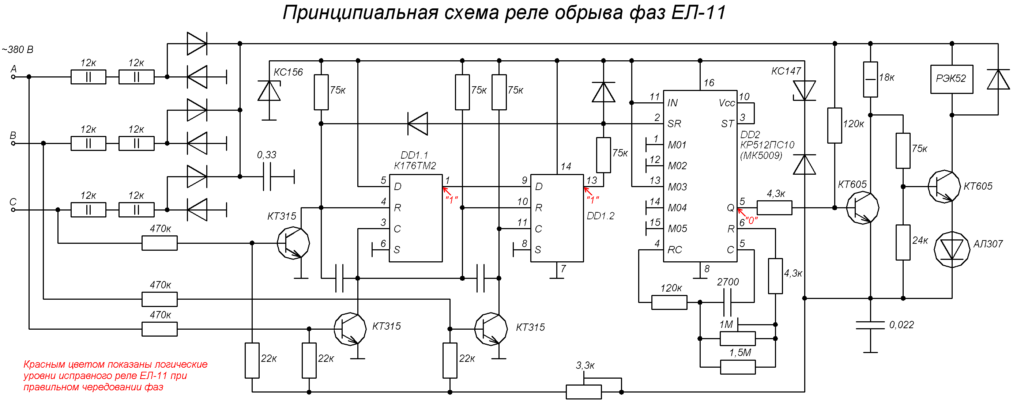

Принципиальная схема показана ниже.

Описание и технические характеристики РКФ-М05-1-15/РКФ-М05-2-15

Реле РКФ-М05-1-15/РКФ-М05-2-15 применяются для контроля 3-фазного U в 3-проводных сетях (там, где не предусмотрено «нейтрали»).

С помощью устройства можно контролировать обрыв, правильность чередования и факт «слипания» фаз. Порог срабатывания по напряжению находится в диапазоне от 105 до 130% от номинального U.

Нижний порог U можно регулировать в диапазоне от 70 до 95%. Уставку по времени также удается менять от 0,1 до 10 с в зависимости от поставленной задачи.

Реле выпускается в пластмассовом корпусе и крепится на ДИН-рейку, имеющую ширину 35 мм. Максимальное напряжение составляет 400 В.

Описание и технические характеристики ИЭК ЕЛ-11М-15

Реле ЕЛ-11М-15 — устройство, предназначенное для применения в схемах автоматического управления. Применяется для контроля U в 3-фазных сетях без 0-го проводника. С помощью прибора можно контролировать и вовремя определять порядок чередования, факт обрыва и «слипания» разных фаз.

Датчики движения для включения света, схема и принцип работы, как подключить с выключателем в квартире, на лестнице, на улице, видео

Кроме того, ЕЛ-11М-15 реагирует на факт повышения или снижения U выше (ниже) установленного параметра.

Применяется для защиты преобразователей электроэнергии и других источников питания. Эту модель нельзя применять в схемах АВР, где имеется нейтраль.

Это связано с тем, что в случае обрыва «0-го» провода возникает перекос напряжений и возможна поломка потребителей, работающих на одной фазе.

Модель потребляет меньше 2 ВА. Отключение происходит при превышении номинального U больше, чем на 30 процентов от уставки. Отключение происходит при уменьшении U ниже отметки 0,8 U ном. При появлении асимметрии между фазами больше 30% происходит отключение.

Что это такое

Это устройство, в одном корпусе которого соединены два функционала: электронное устройство, которое контролирует показатель напряжения, и силовой разъединитель нагрузки. Само реле, а точнее сказать, его конструкция изготавливается на основе базы микропроцессоров или компаратора. Первый вариант отличается более плавной работой (регулировкой нижнего и верхнего уровня срабатывания).

Основной параметр аппарата – это быстрота срабатывания. Конечно, этот критерий во многом зависит от качества самого реле, поэтому брендовые приборы, к примеру, от компании «ABB» или «Legrand» срабатывают буквально за несколько долей наносекунды, то есть, мгновенно. В них порог срабатывания устанавливается по специальной шкале потенциометром. Отсюда не только быстрота работы, но и высокая точность определения предела скачка напряжения.

Однофазное реле контроля напряжения abb

Разновидности

Разнообразие видов однофазных реле напряжения зависит от типа его подключения.

Реле-вилка. У этого вида в конструкцию вмонтирована обычная штепсельная вилка. А, значит, реле просто втыкают в любую розетку. С противоположной от вилки стороны есть своя розетка, куда подключается бытовой прибор. Этот вид хорошо использовать, как единичный разделитель для одного или нескольких бытовых приборов. Это современный электронный аппарат, в состав которого также входят дисплей, на панель которого выводятся данные по напряжению, и кнопки настройки.
Реле-удлинитель. По сути, это то же самое, что и предыдущий вариант. Только его конструкция – это удлинительный кабель, на котором установлена одна, две или три розетки.
Реле напряжения однофазное для установки на DIN-линейку. Эту разновидность устанавливают в распределительный шкаф. Основное достоинство этого вида – установка на фазу потребительного контура. То есть, его можно установить на любой контур группы потребителей или сразу на фазу целого дома или на одну квартиру.

Реле вилка

Реле на DIN-линейке

Как показывает практика, оптимальный вариант для создания нормальных условий работы бытовых приборов в доме или квартире – установка именно этого вида реле контроля напряжения. Почему?

Во-первых, этот вид обладает широким диапазоном настроек.
Во-вторых, он может работать в разных режимах, независящих друг от друга. А именно, как обычное реле напряжения, как блок, контролирующий максимальное или минимальное напряжение (это две разновидности), как временное реле (то есть, может задерживать включение сети).

Конечно, разновидность сетей определяет и разновидность реле. Поэтому на рынке вы найдете и однофазные, и трехфазные. Но учитывайте тот момент, что трехфазные модели работают вот по какому принципу. Если вы его устанавливаете на вход в дом, то при скачке напряжения на одной из фаз сети, весь прибор отключается, то есть, он разъединяет и две другие фазы. Так что ваш дом остается без электричества.

Реле на дин рейку

И еще один негативный момент, связанный с трехфазным реле. Если на соседних фазах напряжение будет отличаться, то прибор тут же сработает. К примеру, на одной фазе будет 230 вольт, а на соседней 220, то произойдет отключение трех фаз сразу. Хотя эти показатели напряжения являются нормальными. Поэтому, если в вашем доме нет трехфазных потребителей, то не стоит использовать трехфазное реле контроля напряжения.

И еще одна рекомендация от специалистов. Выбор зависит от силы тока (А). К примеру, на фазе контура установлен автомат 25 А, то рекомендуется сюда же установить реле на 32 или 40 А. То есть, с запасом в 20-30%. Запомните, что этот показатель не влияет на работу прибора, потому что размыкание сети происходит под действием изменяемого напряжения, а не силы тока.

Назначение и принцип работы УЗО в картинках

Устройство защитного отключения относится к токовым защитам и занимает второе место за автоматическим выключателем по обеспечению безопасности. Оно уже спасло здоровье многим людям, предотвратило электрические травмы.

Необходимость использования УЗО подтверждена требованиями времени, диктуется правилами электрической безопасности.

Как работает защитное отключение при образовании тока утечки

Орган сравнения фаз контролирует величину векторов входящего и выходящего токов по проводникам потенциалов фазы и нуля, постоянно сравнения их магнитные потоки.

Если величина второго вектора уменьшилась больше допустимого значения уставки, то делается вывод о возникновении неисправности. От появившегося тока утечки автоматически отключаются силовые контакты.

УЗО предотвращает прохождение тока через человеческое тело при случайном касании оголенных токоведущих частей или повреждении изоляции проводки, когда появляется опасный потенциал на корпусе электрического прибора.

Дополнительное назначение устройства: предотвращение пожара здания вследствие нарушения диэлектрических свойств изоляции, создающего случайные пути аварийных токов.

Дифференциальный орган работает во всех системах заземления здания. Однако наиболее корректная и безопасная ситуация создается в схемах TN-S и TN-C-S, ТТ с дополнительной заземляющей магистралью РЕ.

Здания со старой системой заземления TN-C загрубляют чувствительность органа сравнения.

Электрические схемы УЗО: 2 варианта для квартиры и дома

Защита выпускается готовыми модулями для установки на Din рейку с возможностью монтажа в однофазной или трехфазной проводке.

Схема подключения однофазного УЗО

В сеть 220 вольт включают модуль на две магистрали тока с потенциалами фазы и нуля.

Схема внутренней конструкции защиты печатается прямо на корпусе, приводится в документации. Провод приходящей фазы подключается сверху на клемму №1, а с клеммы №2 идет к потребителям.

Потенциал нуля подводится на верхнюю клемму N, а снимается с нижней. Менять эти правила подключения нельзя: иначе орган сравнения фаз не сможет работать правильно, произойдут ложные срабатывания.

Схема подключения трехфазного УЗО

Три входных фазных проводника монтируют поочередно к верхним клеммам №1, 2 и 3. Снизу модуля с клемм №2, 4 и 6 их снимают и направляют к потребителю. Потенциал нуля подводят сверху к клемме “N”, снимают с нижней.

Различные производители конструктивно располагают магистраль рабочего нуля справа или слева от магистралей фаз. Все эти вариации показаны схемой-картинкой на корпусе защиты.

Магистрали фаз допустимо менять между собой местами, но их нельзя путать с линией тока нуля. К ней подключена обмотка кнопки проверки “Тест”. При ее нажатии защита станет работать не правильно.

Это интересно: Нет света в коридоре общем, но в подъезде есть: причина

Реле напряжения DigiTOP

Реле имеет привлекательный внешний вид. Никаких лишних крутящихся неудобных переключателей. Цифровое табло и три функциональные кнопки.

Первая — при кратковременном нажатии показывает нижний предел срабатывания, третья — верхний. Чтобы изменить заводской параметр (Umin=170В — Umax=250В) держите нажатой кнопку несколько секунд. Если нажать одновременно на первую и третью клавиши появятся настройки задержки времени повторного включения. Средняя кнопка играет информативную роль и показывает напряжение из-за которого сработало реле.

При первом подключении к сети, показания на табло начинают мигать. Это означает, что реле разомкнуто и U на выходе нет. Через 15 сек при нормальных значениях напряжения питания реле автоматически само сработает и включится.

Паспортная погрешность показаний максимум 5 Вольт.

Для перехода в режим настройки вольтметра необходимо при выключенном питании прибора нажать обе кнопки и включить питание.На индикаторе отобразится какое-то значение напряжения на входе прибора и будут мигать точки внизу каждой цифры. Далее кнопками «БОЛЬШЕ» или «МЕНЬШЕ» можно выставить необходимое значение напряжения по эталонному прибору. Для выхода из этого режима надо отключить питание.

Цена самой популярной модели реле 220В для квартир под ток до 40А — в пределах 3000 руб.

Марка V-Protector – защищает только от скачков напряжения.

Если его зажать с двух сторон автоматами, то теплоотдаче резко снизиться и при номинальных токах оно будет ложно отключаться.

нормальная работа поддерживается при температурах от +5С. Поэтому реле только для установки внутри квартиры и никаких щитовых в подъездах.
одно и трехфазное исполнение
номинальные токи от 16А до 63А

Схема подключения:

Серия VA-Protector – реле тока и реле напряжения объединенные в одно целое.

срабатывает при превышении нагрузки по току
номинальные токи от 32А до 63А
если ток превысит номинальный, отключит нагрузку за время 10мин. Если максимальный (короткое замыкание) – за время 0,04 секунды.
на экран реле выводится как напряжение, так и нагрузка (в амперах)

Есть еще реле DigiTOP MP-63. Разница заключается в выводе на экран помимо напряжения и тока, еще и значения нагрузки в кВт.

Схема подключения аналогична вышеприведенным.

Подводя итого вышеизложенному, вот на что следует обращать внимание в первую очередь при выборе реле напряжения 220в для дома и квартиры:

подключается напрямую или в паре с контактором
сколько модулей занимает в электрощитке
номинальный ток
наглядность и простота настроек и подключения
температура эксплуатации (где будете монтировать — улица, подъезд, квартира)
функциональность (наличие тепловой защиты, защита по току)
сечение провода для клеммных зажимов
стоимость

Настройка режимов

Кнопки настроек реле

Пороговые значения РКН выставляются с помощью нескольких потенциометров по градуированной шкале, вынесенной вместе с ручками на переднюю панель.

В отдельных образцах для установки пределов срабатывания применяются кнопки.

Шаг, с которым задаются нижняя и верхняя граница у большинства образцов РКН составляет один Вольт. Правильность выставления нужного параметра контролируется по индикаторному табло, имеющемуся на лицевой панели прибора.

На некоторых моделях предусмотрен еще один регулятор, задающий время возвращения устройства в исходное состояние, момент повторного подключения нагрузки к силовой цепи. Оно может выставляться в широком диапазоне значений от нескольких секунд до 10 минут.

Разделение устройств защиты по типу подключения

По типу подключения можно выделить три вида:

реле-розетка;
реле-удлинитель;
для установки на DIN-рейку.

Попробуем подробно разобрать, какие отличия есть у этих видов, в чём преимущества и недостатки каждого из них.

Но более распространёнными являются вот такие простые и недорогие модели

Достоинства и недостатки реле напряжения в розетку

Такие приборы не требуют монтажа и выглядят как обычный переходник. Реле втыкается в розетку, а к нему подключается бытовой прибор. Удобное РН, но только при условии, что к нему будет подключён лишь один электроприбор.

РН-удлинитель и его особенности

Отличием от предыдущего варианта является наличие двух и более розеток. Если требуется подключение нескольких потребителей, находящихся поблизости (к примеру, кухонные бытовые приборы), то лучше приобрести именно такое РН. Минус заключается в малом номинальном токе – такие устройства выдерживают не более 16А (как и реле-розетки).

Такие устройства используются, когда нужно подключить больше одного прибора в помещении

Реле напряжения, устанавливаемое на дин-рейку

Более мощные устройства, позволяющие подключить все приборы в квартире или частном доме. Произвести монтаж такого оборудования вполне возможно даже без опыта электромонтажных работ, при соблюдении определённых правил техники безопасности. О схемах подключения РН различных фирм мы сегодня ещё поговорим.

Мнение эксперта
Игорь Мармазов
Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО “АСП Северо-Запад”

“До работы проектировщиком у меня был опыт работы электромонтёром

Поэтому хочу обратить ваше внимание на то, что, если вы решили самостоятельно подключить реле напряжение, устанавливаемое на DIN-рейку (или любое другое электрооборудование), предварительно отключите напряжение! Помните, что поражение электрическим током опасно не только для здоровья, но и для жизни”.

Реле напряжения, устанавливаемое надин-рейку

Недостатки стабилизаторов

Несмотря на выраженные преимущества стабилизаторов, они имеют серьезные недостатки, ограничивающие их использование:

Значительные размеры. Этот параметр прямо зависит от мощности прибора. Даже при минимальном количестве бытовой техники на входе нужно ставить стабилизатор, который не поместится в стандартный электрический щиток. Для него необходимо выделить отдельное место.
Необходимость эффективного охлаждения аппарата, т.к. при работе его основные элементы и корпус нагреваются.
Высокая цена, возрастающая с увеличением мощности.
Необходимость надежной защиты от пыли и влаги. Электромагнитное поле внутреннего трансформатора активно притягивает пыль, а потому необходимо максимально оградить стабилизатор от запыления.
Повышенный уровень шума, что требует дополнительной звукоизоляции или вынесение стабилизатора за пределы жилого помещения.
Чувствительность электроники стабилизатора к помехам в электрической сети.

Наиболее значительными недостатками стабилизаторов является громоздкость, большой вес и высокая цена. Особенно они чувствительны для устройств мощностью 3 и более кВт, которые необходимы для установки на входе квартиры. При мощности менее 1 кВт эти характеристики находятся в разумных пределах, а потому стабилизаторы чаще применяются в качестве индивидуальной защиты отдельных бытовых приборов. Некоторые современные бытовые электроприборы имеют встроенные стабилизаторы.

Реле RBUZ. Функции и параметры.

Производство находится в Киеве. На украинском рынке данное реле продается под торговой маркой ZUBR, на российском рынке — RBUZ

Но это не важно, главное не название, а параметры

Реле напряжения RBUZ – модели, токи и мощность

Реле RBUZ D2-63, которое будет рассмотрено в статье – на 63 А. Забегая вперед скажу, там внутри установлено реле на 80 А. Поэтому запас есть. С другой стороны, этот ток – чисто активный (режим работы АС1), иначе говоря, теоретический. Реальный режим работы этого реле – с активно-реактивной нагрузкой (АС15), это означает, что реальный максимальный ток желательно должен быть меньше.

Впрочем, есть защита от перегрева, которая может быть полезна не только при превышении тока, но и в случае плохих контактов при подключении к РН, когда повышается температура внутри самого реле. Когда температура внутри достигает 80 °С, РН выключается с индикацией перегрева, а включится только при снижении до 60 °С. При этом температура внутри щитка имеет не такое значение, как температура внутри РН.

РН RBUZ параметры

Большинство важных параметров приведено на корпусе:

Параметры РН RBUZ на корпусе

Параметры – обычные для большинства РН. “Зацепило” число 500 000 коммутаций без нагрузки. Понятно, что без нагрузки это реле не работает, нагрузка есть всегда. С другой стороны, она далеко не всегда будет номинальной (63 А). Поэтому реальное количество коммутаций будет где-то посередине – около 200 000. Но реально, по моему опыту, такое реле в рабочей обстановке выключается около 20 раз в году (конечно, сильно зависит от состояния электросетей), что говорит о его потенциальной работе в течение 10 тыс. лет. Но оставим фантазии, переходим к реальному железу. Отмечу, что компания-производитель дает 5-летнюю гарантию на все реле напряжения RBUZ.

Подключение устройства

Практически любой потребитель сможет установить и подключить реле контроля фаз в электрощит. При этом не надо обладать специальными навыками. Клеммы прибора выведены на фронтальную часть корпуса для удобства проведения электромонтажных работ. Клеммы предназначены для медных или алюминиевых проводников, имеющих сечение до 2,5 кв. мм. Защитное устройство устанавливается в распределительном щитке на дин-рейку.

Реле контроля фаз напряжения

Три фазы и ноль необходимо присоединить к клеммам защитного прибора подходящего значения. А контакты данного устройства следует подсоединить к соленоиду электромагнитного пускателя. В случае если прибор находится в работоспособном состоянии, при этом контактор должен быть включен, контактные соединения должны быть в замкнутом положении, а напряжение подается на электроприборы.

Во-первых, необходимо помнить, что данное реле предназначено только для работы в трехфазной сети. При подключении в однофазную сеть устройство сразу сработает и обесточит линию, так как не будет хватать фаз и реле рассмотрит это как обрыв фаз.

Во-вторых, необходимо точно соблюдать последовательность, то есть фазный провод А подключается к клемме А, фазный провод В подсоединяется к клемме В, а С – к С. Если нарушится данный порядок, реле не включится, так как оно рассмотрит это как перекос фаз.

В-третьих, если защитное реле имеет нулевую клемму, то к ней необходимо подключить нейтральный проводник. Если в конструкции не предусмотрена нулевая клемма, то такой прибор предназначен только для работы в трехфазной сети, которая не имеет нулевого провода.

В случае не подключения нейтрального провода к нулевой клемме, устройство не будет работать, так как включится аварийный режим по причине обрыва нулевого провода.

Передняя панель оснащена регуляторами настройки. На ней находятся индикаторы, которые показывают работоспособность прибора.

Особенности установки РКН

Схема установки

Общий порядок монтажа реле в электрическом шкафу определяется требованиями действующих стандартов (ПУЭ, в частности). Каждая конкретная модель РКН может устанавливаться в соответствии с выполняемыми ей функциями. Возможны следующие варианты установки реле в линию электропроводки:

размещение сразу после электрического счетчика (этот способ считается классическим);
подключение совместно с УЗО и линейным автоматом, что расширяет функциональные возможности прибора;
установка до электрического счетчика, позволяющая защитить от перенапряжений сам прибор учета.

Последний вариант возможен только после получения разрешения от представителей «Энергосбыта».

Трехфазные реле напряжения – Новатек-Электро – производство электротехнической продукции

Реле контроля напряжения 3-х фазное – защитное устройство, предназначенное для обеспечения работы трехфазных потребителей переменного тока при недопустимых колебаниях сетевого напряжения, обрыве, перекосе, нарушении чередования или слипания фаз.

В случае изменения напряжения в сети – превышения допустимых значений или их снижение, ниже минимального уровня, любой электродвигатель промышленного назначения и бытовая техника, могут выйти из строя

Именно поэтому, важность установки трехфазного реле для контроля электрической нагрузки актуальна и, безусловно, оправдана

Новатек-Электро – компания-производитель, реализующая реле контроля трехфазного напряжения оптом и в розницу. Мы предлагаем выгодные условия продажи всем нашим покупателям и дилерам, в том числе. Наша продукция, в число которой входит и трехфазное реле контроля фаз, благодаря своей функциональности, практичности и адекватной цене, популярна и востребована.

Особенности устройства и область применения

Защита трехфазного электродвигателя от перегрузки необходима как в бытовом обиходе, так и во многих производственных сферах.

Трехфазное реле напряжения применяют для обеспечения правильной работы:

Систем кондиционирования;

Холодильного оборудования;

В оборудовании со схемой АВР и любого другого оборудования, использующего электродвигательную нагрузку.

Реле напряжения трехфазные от Новатек Электро выпускаются в разной модификации, с учетом потребностей проблемных сетей, где можно наблюдать не только перебои в напряжении, но также коммутационные и импульсные помехи. Устройства оснащены специальной задержкой при посадках напряжения, что делает цифровое реле напряжения трехфазное эффективным в работе при кратковременных просадках напряжения.

Приборы трехфазного реле напряжения монтируются на стандартную DIN-рейку, они легкие и малогабаритные, что делает процесс установки и дальнейшего обслуживания устройства, простым и безопасным.

Подключение прибора происходит параллельно нагрузке, но, что примечательно, его работа не зависит от мощности нагрузки. Трехфазное реле защиты на выходах имеет две группы контактов (замкнутую и разомкнутую), независимых друг от друга и способных коммутировать нагрузки до 5А.

Ассортимент продукции

Трехфазное реле контроля напряжения представлено следующим модельным рядом:

РНПП-311 – устройство обеспечивает работу потребителя при условии возможных основных видов аварий в элктросети, таких, как, превышение допустимых порогов значений сетевого напряжения, слипание фаз или изменение их последовательности, нарушение полнофазности;

РНПП-311М – контроль трехфазного напряжения выполняется на тех же условиях, что и в случае применения прибора РНПП-311. Однако, светодиодная панель индикации в данной модели, усовершенствована и, помимо наличия сетевого напряжения, а также состояния нагрузки, указывает на тип аварийной ситуации, что значительно облегчает последующие действия пользователя.

РНПП-301 – в данной модификации трехфазное реле напряжения и контроля фаз, обеспечивает работу устройства в режимах линейного и фазного напряжения, имеет 6 потенциометров для установки параметров и регулировки работы устройства.

РНПП-302 – прибор имеет более-расширенное меню, которое помимо основных функций позволяет устанавливать временной интервал задержки при нарушении, заданных параметров, с возможностью автоматического запуска, после восстановления допустимых сетевых значений.

РНПП-311-1 – данный прибор двухканальный и помимо основных функций, возложенных на реле напряжение трехфазное, может контролировать частоту сети.

РНПП-311-2 – устройство двухканальное, осуществляющее контроль 3-х фазной сети 380В/50Гц с высокой точностью, а также оснащено сигнальными индикаторами, которые подают информацию пользователю о полнофазности сети или частичном пропадании фазы.

В комплекте с устройством прилагается гарантия от производителя, а также полная детализированная инструкция, которая поможет пользователю правильно установить прибор, обслуживать его в действии и верно «читать» показания индикационной панели.

Классификация и виды

Реле напряжения классифицируются по:

месту размещения и установке;
количеству фаз электрической сети.

По типу подключения

Существует три способа размещения и установки подобных приборов, определяющих тип их включения в электрическую сеть:

Реле напряжения вилка-розетка.

Модель «РН-116» типа вилка-розетка

Данный тип размещения позволяет контролировать напряжение, подающееся только к одному потребителю, подключаемому к блоку вилка-розетка. В этом случае напряжение, подающееся к прочим элементам нагрузки, не отслеживается и не контролируется.

Реле напряжения-удлинитель.

Этот тип электротехнического оборудования представляет из себя удлинитель, оснащённый встроенным реле контроля. При его использовании можно запитать группу бытовых приборов и устройств, тем самым обезопасить их от скачков напряжения.

В этом случае основным ограничением использования будет максимально допустимая мощность подключаемых приборов, определяемая величиной нагрузочного тока.

Модель «Зубр Р616Y»

Реле напряжения для установки на ДИН-рейку.

Это наиболее функциональный вариант размещения подобных элементов защиты и обусловлено тем, что реле такой конструкции устанавливается в главном распределительном щите (ГРЩ), вводно-распределительном устройстве (ВРУ) или щитке освещения, тем самым появляется возможность защитить всю электрическую сеть квартиры или загородного дома. Основным условием выбора при установке таким образом будет соответствие мощности устройства, суммарной мощности подключаемой нагрузки.

Статья по теме:

По количеству фаз

Всем известно, что электрические сети бывают однофазные и трёхфазные, соответственно, и электротехнические устройства бывают рассчитаны на эти классы напряжения. Реле контроля однофазное – это устройство, предназначенное для работы в электрических сетях различного назначения с рабочим напряжением в 220 Вольт. Конструкция и способы размещения подобных средств защиты рассмотрены выше.

Модель «РНПП-301», устанавливаемая на ДИН-рейку

Трёхфазные модели устанавливаются в ВРУ или ГРЩ загородного дома (коттеджа), если схемой их электроснабжения предусмотрено подключение по трёхфазной цепи напряжением 380 Вольт.

В этом случае можно выполнить защиту всей внутренней сети электроснабжения, как и в случае использования реле напряжения, устанавливаемого в осветительном (квартирном) щитке.

Как исходно был устроен щиток в подъезде

В щиток (он последний, на 5-м этаже) приходит 3 магистральных фазы, каждая – на свою квартиру. И ноль.

Вот как выглядит этажный щиток в нашей хрущёвке 1979 года постройки:

Этажный щит, кода будет установлено реле напряжения

Состояние нуля в этажном щитке крайне неважнецкое:

Подключение магистрального нуля в этажном щитке

Мой провод в норме, а обгоревший – соседский. Но отгорание вон тех белых «однофазных» нулей не так страшно. Главное – состояние магистрального нуля. Он на фото коричневый, приходит снизу, выглядит нормально. Именно его обрыв очень опасен, причем в любом месте – от подстанции до места его последнего подключения (на фото – черный винт).

Дальше этот ноль подключен к корпусу этажного щитка, то есть, если говорить строго, коричневый провод – это совмещенный PEN проводник, который на фото разделяется на N (белые провода через винтовую клеммы) и PE (выше, прикручен на болт щитка, туда же, куда и желтый провод).

Повторюсь снова, обрыв «трехфазного» нуля приводит к аварийному перекосу фаз и аномальному (теоретически от 0 до 380) напряжению в квартирах со всеми вытекающими – от невозможности включить бытовую технику до пожара в квартире…

Рассмотрим поближе «мою» часть щитка.

Защитные автоматы в щите. Перед установкой реле напряжения

Мои старые сапоги представляли собой всего три автомата – вводной двухполюсный на 50 А перед счетчиком, и два однополюсных по 16 А.

Вводной автомат устанавливала управляющая компания, а однополюсные установил я, исходя из нагрузки и состояния электропроводки.

Схема стандартная и простейшая – фаза и ноль идут через двухполюсный автомат на счетчик, далее фаза через два автомата, а ноль со счетчика (черный провод) через нулевую шину (над автоматами) идёт на питание квартиры.

Ну, а теперь, после необходимого вступления, подходим к основной теме моей статьи –

По каким параметрам выбирают РКН

Основной параметр РКН – это быстрота срабатывания. Хорошим показателем считается верхний предел 0,1 с, а нижний порог 2 с. Каждый прибор имеет шкалу, по которой пользователь выставляет верхний и нижний предел

Покупая для своей квартиры реле, надо усвоить одно важное понятие: РКН не способно заменить стабилизатор напряжения

Работа реле основана на отключении подачи напряжения в электрическую сеть при достижении недопустимых высоких или низких параметров. После восстановления напряжения до нормативных параметров, РКН автоматически возобновляет подачу тока. То есть, если дома наблюдаются частые скачки в электросети, уместно поставить реле, но когда напряжение постоянно низкое или высокое, здесь надо ставить только стабилизатор.

Однофазное реле контроля напряжения: схема подключения
