Как правильно установить УЗО в электрощитке: до автомата или после

Как выбрать: о чем расскажет маркировка

Прежде, чем изучать, как рассчитать показатели противопожарного оборудования, важно правильно выбрать аппарат с идеальными техническими характеристиками. На них укажет маркировка на корпусе

На аппарате должна быть указана следующая информация:

На аппарате должна быть указана следующая информация:

  • завод-изготовитель, марка;
  • серия или номер продукта;
  • напряжение в номинальном обозначении;
  • рабочая частота;
  • рабочий ток;
  • показатель, при котором устройство сработает;
  • наибольшие значения по включению и выключению;
  • защита;
  • положение, в котором должен находиться прибор;
  • схема для установки;
  • рабочие показатели для нормального функционирования.

Это основные показатели, которые обязано иметь любое качественное оборудование, будь то противопожарное УЗО или для водонагревателя.

Прибор должен иметь паспорт с указанием лицензии, сертификации, поверки и его соответствия государственным стандартам качества. Использование агрегатов, не имеющих подобных документов, строго не рекомендуется в целях безопасности.

Паспорт УЗО должен содержать полные сведения об агрегате

ПУЭ Глава 7.1

Раздел: Защитные меры безопасности

7.1.71. Для защиты групповых линий, питающих штепсельные розетки для переносных электрических приборов, рекомендуется предусматривать устройства защитного отключения (УЗО).

7.1.76. Рекомендуется использовать УЗО, представляющее собой единый аппарат с автоматическим выключателем, обеспечивающим защиту от сверхтока.

Не допускается использовать УЗО в групповых линиях, не имеющих защиты от сверхтока, без дополнительного аппарата, обеспечивающего эту защиту.

При использовании УЗО, не имеющих защиты от сверхтока, необходима их расчетная проверка в режимах сверхтока с учетом защитных характеристик вышестоящего аппарата, обеспечивающего защиту от сверхтока.

7.1.79. В групповых сетях, питающих штепсельные розетки, следует применять УЗО с номинальным током срабатывания не более 30 мА.

Допускается присоединение к одному УЗО нескольких групповых линий через отдельные автоматические выключатели (предохранители).

Установка УЗО в линиях, питающих стационарное оборудование и светильники, а также в общих осветительных сетях, как правило, не требуется

7.1.80. В жилых зданиях УЗО рекомендуется устанавливать на квартирных щитках, допускается их установка на этажных щитках.

7.1.82. Обязательной является установка УЗО с номинальным током срабатывания не более 30 мА для групповых линий, питающих розеточные сети, находящиеся вне помещений и в помещениях особо опасных и с повышенной опасностью, например в зоне 3 ванных и душевых помещений квартир и номеров гостиниц.

Комментарий

Установка УЗО является обязательной только на розеточные линии улицы, влажные помещения и оборудование в инструкции по подключению прописано его применение (Стиральные, посудомоечные машинны, джакузи и прочее). На освещение и обычные групповые линии установка УЗО не является обязательной.

7.1.83. Суммарный ток утечки сети с учетом присоединяемых стационарных и переносных электроприемников в нормальном режиме работы не должен превосходить 1/3 номинального тока УЗО. При отсутствии данных ток утечки электроприемников следует принимать из расчета 0,4 мА на 1 А тока нагрузки, а ток утечки сети – из расчета 10 мкА на 1 м длины фазного проводника.

7.1.84. Для повышения уровня защиты от возгорания при замыканиях на заземленные части, когда величина тока недостаточна для срабатывания максимальной токовой защиты, на вводе в квартиру, индивидуальный дом и т.п. рекомендуется установка УЗО с током срабатывания до 300 мА.

7.1.85. Для жилых зданий при выполнении требований п. 7.1.83 функции УЗО по пп. 7.1.79 и 7.1.84 могут выполняться одним аппаратом с током срабатывания не более 30 мА.

Комментарий

Как мы видим из таблицы самые распространенные кабели 1,5мм2 и 2,5мм2, проложенные открыто выдерживают токи 19 и 25 ампер соответственно, а если те же кабели проложены в земле (или замоноличены в стене) токи еще более увеличиваются. По правилам для защиты групповой линии с установленным шестнадцати амперным автоматом можно использовать кабели обоих сечений.

Примеры ошибок при подключении

Ошибки при монтаже УЗО могут свести на нет все его полезные функции. Наиболее распространёнными ошибками являются:

  • соединение нейтрали и заземления после УЗО;
  • неполнофазное подключение;
  • соединение нулевого и заземляющего проводника в розетке;
  • подключение двух УЗО с объединением нулей;
  • неправильное подключение нулевых проводов (подключение нескольких УЗО);
  • неправильное подключение фазы и нуля (фаза и ноль с разных УЗО);
  • несоблюдение полярности подключения;
  • неправильное подключение трехфазного УЗО.

Остановимся более подробно на каждой из этих ошибок.

Соединение нейтрали и заземления после УЗО

Заземлять нулевой провод категорически нельзя. Такое соединение аналогично ситуации пробоя цепи, когда ток с корпуса электроприбора утекает в землю. Естественно, при этом устройство защитного отключения постоянно начнёт срабатывать и обесточивать объект. После таких ложных сработок необходимо будет полностью проверить цепь и исключить ситуацию действительного пробоя.

Неполнофазное подключение

Если нулевой провод будет сначала подключён к нагрузке, а затем к УЗО, то токи фазового и нулевого провода окажутся разными и случится неоправданное срабатывание механизма.

Соединение нулевого и заземляющего проводника в розетке

Если в розетке, защищённой УЗО соединены нулевой проводник (N) и заземление (PE), то при включении в розетку какого-либо электроприбора может произойти ложная сработка и отключение сети. То же самое может произойти и в случае включения нагрузки в той же системе, но вне зоны обслуживания УЗО. В таком случае дифференциальный ток может идти по перемычке, соединяющей N и PE в розетке.

Подключение двух УЗО с объединением нулей

Если в зоне защиты нули устройств, защищённых одним УЗО, соединены с нулями устройств, обслуживаемых другим УЗО, то сработка в одной из групп, приведёт к отключению и другой группы, хотя в ней отсутствуют нештатные ситуации. Соответственно поиск места пробоя займёт значительно больше времени.

Неправильное подключение нулевых проводов (подключение нескольких УЗО)

Нуль одного УЗО идёт на группу, защищаемую другим УЗО, а нуль второго — на первую группу. Таким образом, фазовый провод каждого защитного устройства соединён со своей группой, а нулевой — с соседней. Поэтому при пробое в одной из групп отключаются сразу оба УЗО. Установить неправильное соединение, тестируя приборы невозможно: тестовые процедуры проходят нормально.

Неправильное подключение фазы и нуля (фаза и ноль с разных УЗО)

В этом случае фаза идёт через одно защитное устройство, а нуль — через другое. Как минимум такое подключение является избыточным — ведь на одну группу устройств приходится два УЗО. Кроме того, в результате такого подключения могут сработать два УЗО, а может и только одно. Если сработка не произойдёт на «фазовом» УЗО, то человек не будет защищён от пробоя.

Несоблюдение полярности подключения

Если подключить фазу сверху, а нуль снизу, то магнитные потоки, которые возникают в дифференциальном трансформаторе, не будут уничтожать друг друга. В результате произойдёт мгновенная сработка и УЗО отключит сеть.

Неправильное подключение трехфазного УЗО

Ошибки в использовании четырёхполюсных УЗО в трёхфазной цепи в основном связаны с тем, что на клеммы устройства заводятся одноимённые фазы. При этом, если потребители энергии являются однофазными, то никаких проблем это не создаёт. Но там, где работают трёхфазные устройства с напряжением 380 вольт, такая ошибка недопустима.

На видео рассказывается об ошибках подключения УЗО. Снято каналом EKF.

Что такое УЗО, принцип работы

Самый часто задаваемый вопрос «для чего нужно УЗО?». Большинство обывателей полагают, что устройство защитного отключения предназначено только для защиты человека от удара током. На самом деле это не совсем так. Да, оно конечно защищает от человека от поражения  током, но к сожалению не всегда.

Согласно ПУЭ, установка УЗО обязательна для всех влажных и детских помещениях. Это правило создано как раз для защиты человека от поражения током. НО на практике, при ударе током УЗО срабатывает не всегда.  Почему? Есть ряд причин, про которые мы расскажем ниже.

На сегодняшний день, главная функция и самая важная функция УЗО – это противопожарная профилактика. Поэтому сегодня УЗО устанавливается не только в помещениях с повышенной влажностью, а повсеместно (кроме уличных розеток и освещения).

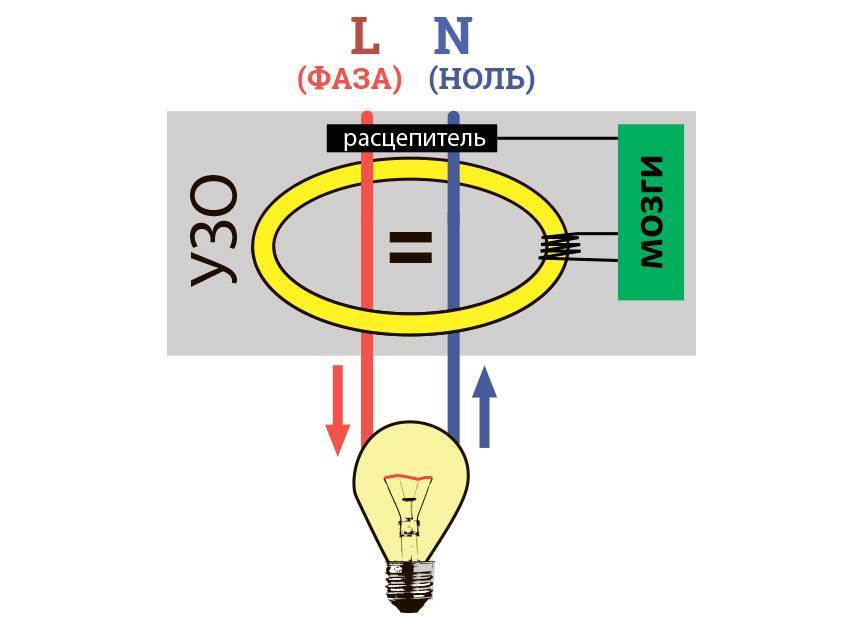

Принцип по которому работает УЗО, это сравнение входящего и выходящего токов. Как известно, ток бежит по двум проводам (3 фазы здесь не рассматриваются) — по фазе и нулю. Если ток потечёт куда-нибудь в сторону, кроме этих двух проводов — УЗО обязано сработать. То есть при возникновении тока утечки определенного номинала, УЗО моментально расцепит контур.

Частые вопросы

К опытным электрикам часто обращаются домашние мастера с просьбой объяснить те или иные моменты. Среди самых распространенных вопросов:

  • Где поставить? Удобнее и функциональнее – в электрощитках. Внимательно следите, чтобы не было несимметричной нагрузки.
  • Можно ли ставить на сигнализацию, пожарную систему? Ответ – нет. Отключение систем может негативно сказаться на безопасности, здоровье и даже жизни человека, поэтому на таких системах отключение не устанавливают.
  • Как выбирать по мощности? Самый простой вариант – исходя из количества единиц бытовой техники, которые работают в помещении.
  • Какое УЗО выбрать: электрическое или электромеханическое? Первые стоят дороже, применять их в быту нецелесообразно. Вторые работают без питания из вне.
  • Нужен ли адаптер с защитой? Конечно, когда он используется в домах из дерева, на дачах.
  • Зачем нужно УЗО, если есть автоматы? Первое стоит дешевле, устанавливать и эксплуатировать его гораздо проще, чем автоматы. Работает долго, без проблем.

Установка УЗО перед автоматом или после

Прибор, отвечающий за отключение линии, не реагирует на сверхтоки, поэтому не срабатывает при коротких замыканиях и перегрузках. Совместное подключение с дифавтоматом предупредит данные ситуации.

Поскольку ток замыкания превышает номинальный ток, повреждаются внутренние узлы аппарата, выгорают контакты. Модели без встроенных защитных элементов нужно ставить вместе с автоматами, которые устранят воздействие перегрузок и замыканий. При этом ток защитного автомата не должен превышать токовый номинал УЗО. К примеру, последний реагирует на 40 А. Оптимальный выключатель для него – на 36 А.

Схемы подсоединения УЗО с выключателем

Подключать защитное оборудование нужно на два кабеля. По первому пойдет ток нагрузки, по второму – будет направлен на внешний контур от потребителей. Чтобы не задумываться, УЗО ставиться до автомата или после, следует воспользоваться популярными схемами.

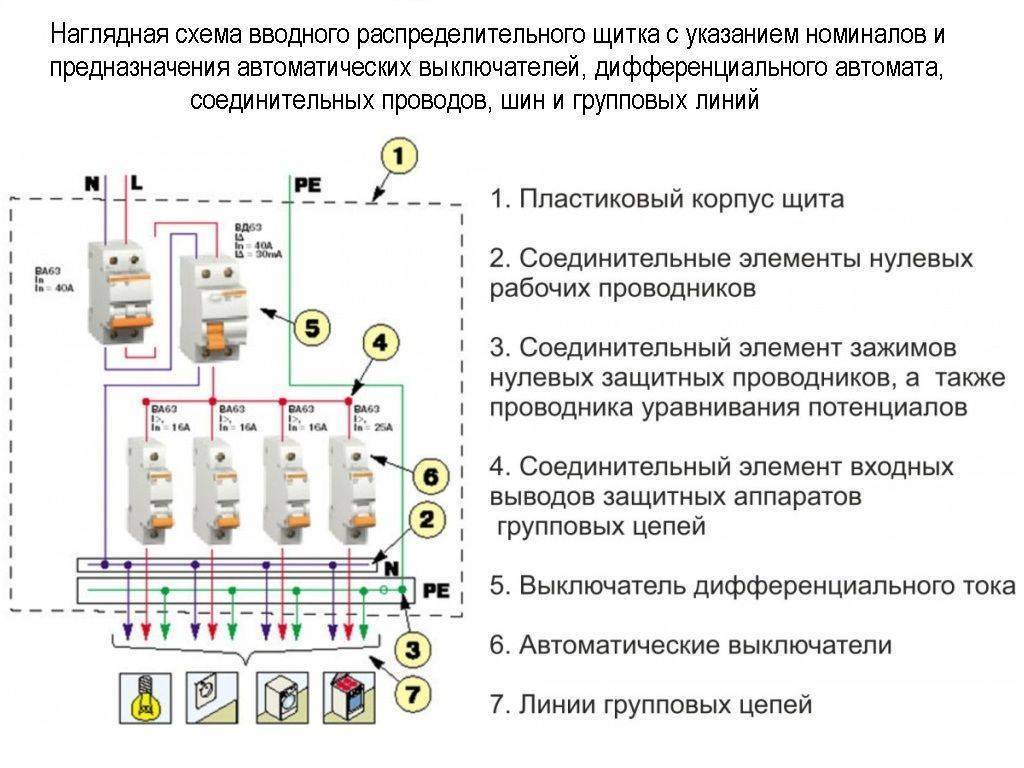

На несколько групп дифавтоматов – одно УЗО

Пункт 7.1.79 ПУЭ допускает организовывать защиту нескольких линий при помощи УЗО. Аппарат нужно поставить сверху, потом – выключатели на группы потребителей. При коротких замыканиях ток проходит через УЗО к автомату группы, потом на кабель питания и к потребителю. Если номинал приборов подобран правильно, не один из них не повредиться.

К преимуществам реализации схемы относятся экономия финансов и места в распределительном щитке. Минус подключения – отключения всех групп после срабатывания УЗО.

Монтаж УЗО до автомата


УЗО перед автоматом Схема предусматривает монтаж в такой последовательности:

  1. Устройство защитного выключения.
  2. Дифавтомат.
  3. Провод питания.
  4. Потребитель.

При наличии повреждений ток короткого замыкания проходит через УЗО до остановки автоматического выключателя.

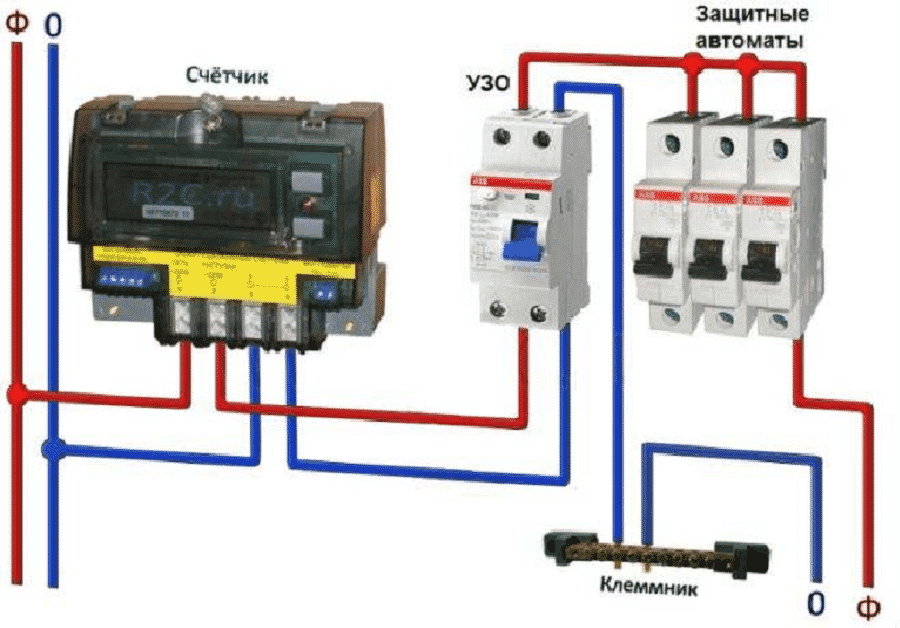

УЗО после автомата


УЗО после автомата Сборка системы осуществляется по принципу;

  • выключатель – двухполюсный или фидерный;
  • счетчик;
  • УЗО;
  • автоматы в зависимости от числа линий.

Данный вариант – правильный, поскольку легко понять, как выключить автомат и подать ввод на его клеммы. Несмотря на то что УЗО чаще ломаются, их проще заменить.

В момент короткого замыкания ток пройдет от выключателя к УЗО, потом на провод питания, потом на потребителя. Выключатель останавливается, и защитный прибор остается целым.

Подключение УЗО на группу автоматов


Подключение УЗО на группу автоматов Подобная схема собирается в трехфазном распредщите, где находятся:

  • 3 трехфазный дифавтомата;
  • трехфазное УЗО;
  • 2 однофазных УЗО;
  • 4 однофазных автомата-однополюсника.

От первого автомата ввода напряжение будет уходить на второй трехфазник по верхним клеммам. От этого же прибора одна фаза пойдет к однофазному УЗО, вторая – на следующий.

Однофазные приборы защиты имеют два полюса, дифавтоматы – один. Чтобы система работала без сбоев, требуется не соединять после него рабочий ноль. По этой причине после каждого защитного аппарата нужно установить нулевую шину.

При наличии двухполюсных автоматов отдельную нулевую шину не ставят. При объединении двух нулевых возможно ложное срабатывание.

Первое однополюсное УЗО подводится к дифференциальным автоматам № 1 и № 3, второе – к № 2 и № 4. На нижние клеммы подкидывается нагрузка.

Шина заземления общая, но ее нужно устанавливать отдельно. На вводное устройство заводятся три фазы с рабочим нулем. Он подсоединяется к общему нулю, а потом отводится на все УЗО. После прибора № 1 идет на трехфазную нагрузку, после остальных однофазников – на каждую шину.

Виды УЗО

Сами УЗО разделяются на трехфазные и однофазные (четырех и двух полюсные).

Также у этих устройств есть такой показатель как номинальный ток. Самый частый это 24 или 40 Ампер. Этот показатель необходимо учитывать при установке УЗО на группу или линию, в которых не предполагается превышение этого показателя.

Рассмотрим характеристики УЗО более детально:

  • Ток утечки мА. Самые востребованные на рынке УЗО на 0,03 мА (30 миллиампер), считающимися безопасными для человека. Часто встречаются УЗО с током утечки 0.1 А, обычно это четырехполюсные УЗО. Также бывают особо чувствительные УЗО от 0,01 А и промымшленная автоматика с утечкой более 0,1 Ампера
  • Номинальный ток А (C). Обычно это 25 ампер на линию, или 40 ампер (на квартиру), и более (частный дом, предприятие). Это тот ток, который не рекомендуется превышать для корректной работы устройства.
  • Количество полюсов . Четырех полюсные и двух полюсные. Для трезфазных и однофазных сетей.
  • Функция дифавтомата. Также имеет характеристику обычного автомата с номиналом тока отключения устройства (6,10,15,20,25,32,40,64 Ампера). Двуполюсные дифы используется на каждую линию. Они повышают функционал щитка, экономя при этом места. Чаще всего устанавливаются в частных домах, коттеджах и больших квартирах\офисах.

Где нужно ставить УЗО


Чтобы определить, где устанавливать аппарат защитного выключения, нужно вспомнить скорость движения тока по проводам. Она равняется скорости света – 300 тыс. км./сек. В стандартном автомате С 16 время включения при прохождении токов 5×In (80 А) составит 0, 02 сек. Расстояние, которое он преодолеет – 6000 км.

При коротком замыкании ток полностью пройдет через сцепку дифавтомат – УЗО – кабель – розетка. При этом отключатель не срабатывает мгновенно, в результате чего оплавляется изоляция и подгорают розеточные контакты.

УЗО не выходит из строя, поскольку короткое замыкание – инерционная реакция. Времени в 0,02 сек просто не хватит для оплавления изоляционного покрытия и повреждения деталей. Даже с учетом отключающей способности защитные устройства будут исправно работать вне зависимости от места монтажа:


Защитные устройства будут исправно работать вне зависимости от места монтажа

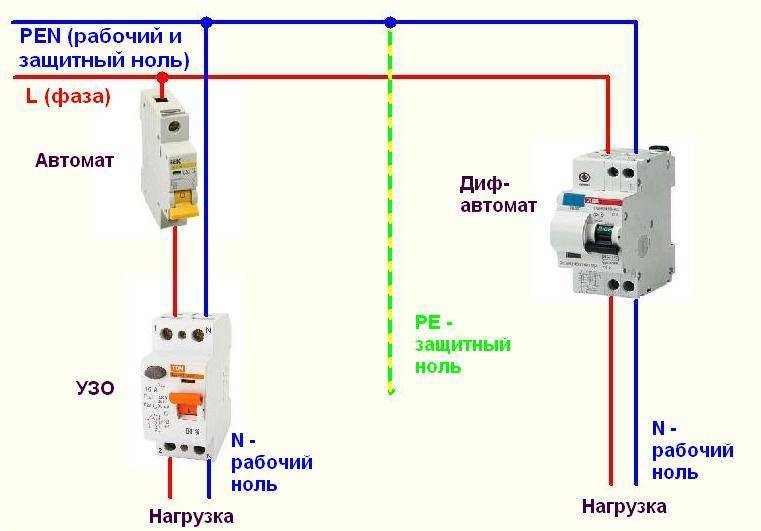

  • Автомат – УЗО. Фаза подается при помощи перемычки, а ноль – непосредственно на защитный аппарат. Провод на розетки подсоединяется к прибору и РЕ-шине.
  • УЗО – автомат. Провод подключается на розетки через разные пути. Фазный идет на автомат, ноль – на прибор защиты или нулевую шину.

Таким образом, нет никакой разницы, где производилась установка УЗО – до дифавтомата или после него.

Схемы подключения УЗО в однофазной сети

Большинство бытовых потребителей питаются по однофазной схеме, где для их электроснабжения используется один фазный и нулевой проводник.

В зависимости от индивидуальных особенностей сети однофазное питание может осуществляться по схеме:

  • с глухозаземленной нейтралью (TT), в которой четвертый провод выполняет роль обратной линии и дополнительно заземляется;
  • с совмещенным нулевым и защитным проводником (TN-C);
  • с разделенным нулем и защитным заземлением (TN-S или TN-C-S, при подключении приборов в помещении отличия между этими системами вы не обнаружите).

Следует отметить, что в системе TN-C согласно требований п 1.7.80 ПУЭ не допускается применение дифференциальных автоматов, кроме защиты отдельных устройств с обязательным совмещением нуля и земли от прибора до УЗО. В любой ситуации при подключении УЗО следует учитывать особенности питающей сети.

Без заземления

Так как далеко не все потребители могут похвастаться наличием третьего провода в своей проводке, жильцам таких помещений приходиться обходиться тем, что есть. Наиболее простой схемой подключения УЗО является установка защитного элемента после вводного автомата и электрического счетчика. После УЗО актуально подключать автоматические выключатели для различной нагрузки с соответствующим током отключения. Заметьте, что принцип работы УЗО не предусматривает отключение токовых перегрузок и коротких замыканий, поэтому их обязательно устанавливают вместе с автоматическими выключателями.

Рис. 1: Подключение УЗО в однофазной двухпроводной системе

Такой вариант актуален для квартир с небольшим количеством подключаемых приборов. Так как при коротком замыкании в каком-либо из них отключение не принесет ощутимых неудобств, а отыскание повреждения не займет много времени.

Но, в случаях, когда используется достаточно разветвленная схема электроснабжения, в ней могут использоваться несколько УЗО с различной величиной тока срабатывания.

В этом варианте подключения устанавливаются несколько защитных элементов, которые подбираются по номинальному току и току срабатывания. В качестве общей защиты здесь подключается вводное противопожарное УЗО на 300 мА, за ним проводится нулевой и фазный кабель до следующего устройства на 30 мА одно для розеток, а второй на освещение, для ванной и детской устанавливается пара агрегатов на 10 мА. Чем меньший номинал срабатывания используется, тем более чувствительной будет защита – такие УЗО сработают при значительно меньшем токе утечки, что особенно актуально для двухпроводных схем. Однако устанавливать чувствительную автоматику на все элементы также не стоит, так как она имеет большой процент ложных срабатываний.

С заземлением

При наличии заземляющего проводника в однофазной системе применение УЗО более целесообразно. В такой схеме подключение защитного провода к корпусу приборов создает путь для утечки тока при нарушении изоляции проводов. Поэтому срабатывание защиты произойдет сразу при повреждении, а не в случае поражения током человека.

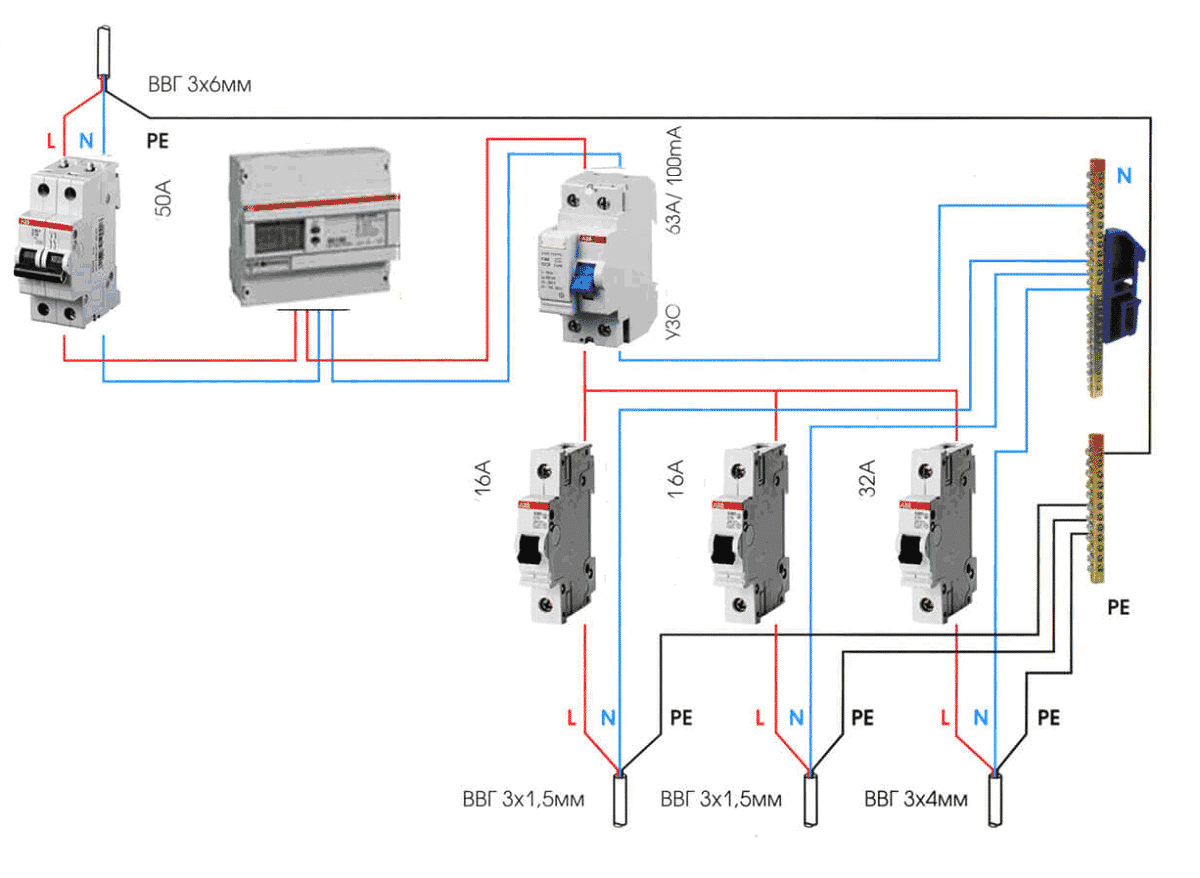

Рис. 3: Подключение УЗО в однофазной трехпроводной системе

Посмотрите на рисунок, подключение в трехпроводной системе производится аналогично двухпроводной, так как для работы устройства требуются только нулевой и фазный проводник. Заземляющий подключается только к защищаемым объектам через отдельную шину заземления. Ноль также может подводиться к общей нулевой шине, с нулевых контактов он разводится проводами к соответствующим приборам, подключаемым в сеть.

Как и в двухпроводной однофазной схеме, при большом количестве потребителей (кондиционера, стиралки, компьютера, холодильника и прочих благ цивилизации) крайне неприятным вариантом является зависание всех вышеперечисленных электронных схем с потерей данных или нарушением их работоспособности. Поэтому для отдельных устройств или целых групп можно установить несколько УЗО. Конечно их подключение обернется дополнительными затратами, но сделает отыскание повреждений более удобной процедурой.

Нюансы установки защитного прибора


Подключение УЗО и дифавтомата в однофазной системе TN-C Подключение УЗО в квартире или доме требует соблюдения нескольких правил:

  • На несколько групп потребителей нужно ставить один УЗО и индивидуальные автоматы.
  • Если УЗО несколько, для каждого из них понадобится нулевая шина на выходе.
  • Систему TN-C занулять не требуется.
  • Для «мокрых групп» обязательна установка защитного прибора с номиналом отключения 10 мА.
  • Устройства на 30 мА подходят для розеток бытовой техники, работающей при помощи воды.
  • Нулевая клемма расположена справа прибора и маркируется буквой N. Ее нельзя путать с фазой (индекс L).
  • Ввод можно делать на нижние или верхние клеммы.
  • Классическая схема реализуется посредством верхнего ввода и нижнего вывода.
  • Для каждого УЗО нужна персональная нулевая колодка, к которой подводятся все рабочие нейтрали.
  • Для линии с токами пульсации нужные устройства типа А.

Аппарат защитного выключения нужен для защиты от перегрузок, коротких замыканий. По причине отсутствии реакции на сверхтоки он устанавливается в комплексе с дифавтоматом. Схемы подключения допускают монтаж устройств в любом порядке. Единственное условие – выбор соответствующего номинала.

Ошибки, которые допускают электрики при подключении автоматики

Стоит отметить, что часто оборудование раньше времени выходит из строя при наличии следующих ошибок в процессе проведения монтажных работ:

  1. Неправильное соединение выходящих контактов. Проводник ноля часто путают с нейтральным.
  2. Подача питающего напряжения в нижней части устройства – приводит к потере работоспособности прибора.
  3. Между собой запрещается соединять выходы нулевых проводников нескольких приборов. Это приводит к тому, что устройство утрачивает чувствительность. Из-за чего УЗО не отключает питание при возникновении опасности.
  4. Не следует в розетке соединять нейтральный провод с проводом заземления, что тоже провоцирует перебои работы.
  5. Контакты питания не допускается заводить с разных сторон. К примеру, фазу питания в нижней части, а отходящий ноль сверху. Это тоже приведет к неправильному функционированию оборудования.

    Правила подключения УЗО должен знать каждый электрик!

Правила подключения УЗО должен знать каждый электрик!

При соблюдении инструкций получится подсоединить автоматы и защитные устройства в щитке без помощи профессионального электрика. Тем не менее, все действия следует выполнять поэтапно, не торопясь, чтобы исключить ошибки. Подробнее о подключении автоматов в электрическом щитке можно прочитать в нашей специальной статье.

Распространенные ошибки мастеров

Иногда даже электрики с большим опытом допускают некоторые ошибки при подключении автоматов и УЗО. Для того, чтобы избежать негативных последствий, необходимо рассмотреть их подробнее.

Таблица 2. Ошибки во время монтажа.

Ошибка, иллюстрацияОписание
Подключение жил без оконцеванияЭто одна из частых ошибок, которую допускают мастера во время спешки, ведь таким образом бывает проще подключить проводки. Тем не менее, это не позволяет полноценно зажать концы, поэтому уже спустя небольшой промежуток времени контакты станут слабыми. При этом начнут перегреваться, поэтому на концы проводков закрепляют наконечники или плотно их сжимают.
Попадание изоляционного слоя под контактКак мы рассмотрели в предыдущей инструкции, сначала провод необходимо зачистить от изоляционного слоя на нужную дину, а только потом помещать в зажим и затягивать винтом. Тем не менее, некоторые пользователи сталкиваются с внезапным выгоранием автомата или работы с перебоями при наличии новых механизмов. Распространенной причиной проблемы является именно попадание изоляции под контакт автомата. Это приводит к тому, что после подключения защитный слой проводка начинает нагреваться. Со временем он может загореться, что приведет к пожару в щитке.
Разная толщина жил в одном зажимеАвтоматические выключатели не следует объединять проводками-перемычками разной толщины – это приведет к тому, что при затягивании винта надежно зафиксируется только большая жила, а маленькая будет иметь слабый контакт. Из-за такой халатности электриков часто случаются возгорания, которые затрагивают изоляцию и автоматы щитка. На фото показан наглядный пример соединения автоматов проводами с толщиной в 4 квадратных миллиметра и 2,5 квадратных миллиметра. Это привело к тому, что после перегревания оплавились проводки и корпус автомата. Даже если взять проводки с минимальной разницей толщины (1,5 и 2,5 квадратных миллиметра), то не следует ожидать других последствий, ведь их все равно не получится плотно соединить в зажиме.
Пайка окончаний жилНекоторые мастера из-за отсутствия навыков, предпочитают использовать небезопасный метод оконцевания жил – пайку. Делают это по причине экономии средств на покупку специальных приспособлений. Кроме того, электрики предпочитают использовать подобный способ при срочном монтаже. Тем не менее, применение такого метода запрещено. Ведь контакт хуже фиксируется зажимом и со временем начинает ослабевать, поэтому его придется постоянно подтягивать. На практике, про подобные действия быстро забывают. Из-за чего происходит возгорание.

В квартире

Разберем случай, когда установка аппаратуры защиты происходит в квартирном щитке. Некоторые строители при сдаче домов со свободной планировкой сдают жилье без разводки внутренней электросети. Это и понятно, неизвестно где будут стоять перегородки и, соответственно, розетки и освещение. Поэтому они вводят в квартиру только кабель.

На этажном электрощите находятся вводный автомат защиты и электросчетчик. Будущий владелец заключает с другим подрядчиком договор на внутренние электромонтажные работы. Схема проводки при этом будет меняться в зависимости от требований заказчика. От схемы и от нагрузок будет зависеть, какое УЗО установить. При желании любой мужчина самостоятельно может выполнить эти работы.

Будем считать, что проводка в квартире соответствует схеме установки защиты, представленной на предыдущем рисунке. Вводный автомат и счетчик находятся в этажном щите, а все остальные элементы расположим в квартирном боксе. Для этого в коридоре, рядом с местом ввода кабеля, надо установить электрощит. Последовательность работ при установке следующая:

  • вводный автомат отключается. Вывешивается табличка «Не включать, работают люди»;
  • к кабелю, который завели в квартиру, подключается розетка. Она понадобится для подключения рабочего инструмента и освещения;
  • табличка снимается, автомат включается;
  • в стене перфоратором сверлятся отверстия под крепеж бокса. Вставляются дюбели, и шурупами щиток прикрепляется к стене;
  • после этого вставляется металлическая рейка и крепится к внутренней стенке бокса шурупами.

Затруднений быть не должно, если выполнять все действия последовательно и внимательно.

Схема подключения трехфазного УЗО: 4 варианта для частного дома

Ниже рассматриваю случаи использования противопожарного и обычного модуля в разных ситуациях.

Противопожарное УЗО для частного дома: как правильно выбрать и установить

Фрагмент схемы подключения четырехполюсного противопожарного УЗО на вводе в частный дом поясняет главный принцип его выбора по дифференциальному току.

Его ставят на вводе в здание для защиты:

  • входного кабеля;
  • линий к потребителям, на которых не используются индивидуальные устройства защитного отключения;
  • выполняющей роль резерва в случае отказа основного модуля.

Противопожарное УЗО подключают в схему электропитания дома с обязательным соблюдением селективности его срабатывания. Она достигается комплексно двумя настройками:

  • троекратным запасом уставки по дифференциальному току в сравнении с любым групповым или индивидуальным модулем, расположенным ниже;
  • замедлением на срабатывание по времени минимум в 3 раза.

Фрагмент приведенной выше схемы включения показывает, что дифференциальный ток противопожарного модуля IΔns трижды превышает уставку утечки IΔn1 или IΔn2 у любой группы потребителей.

Противопожарные УЗО создаются для срабатывания от токов утечки на 100, 300 либо 500 мА, а модули защиты человека от дифференциального тока производятся на уставки 30, 10 или 6 миллиампер.

Возможность выставления уставки времени для селективного срабатывания обозначается на корпусе модуля латинской буквой “S”.

Правильный выбор уставок противопожарного, группового и индивидуального УЗО по дифференциальному току и времени отключения возникшей аварии — обязательный принцип надежной ликвидации защитой поврежденного участка с оставлением под напряжением исправного оборудования.

Подключение трехфазного УЗО: схема на 4 полюса с использованием нейтрали

Упрощенно схему подключения четырехполюсного УЗО в трехфазную сеть можно представить следующим образом: на выходе рабочего нуля используется шинка для разводки потенциалов нейтрали N по подключенным потребителям (схема с нейтралью).

Потребители могут питаться от всех 3 фаз или какой-то одной. Эта же схема позволяет выполнять защиту одновременно трех разных однофазных цепей при условии использования общей нейтрали.

При этом стараются построить работу оборудования с соблюдением равномерного распределения токов нагрузок по всем фазам.

Подключение трехфазного УЗО: схема на 4 полюса без использования нейтрали

Отказаться от работы нейтрального провода и упростить конструкцию позволяет случай использования симметричной нагрузки, у которой все токи в фазах всегда равны.

Пример такого подключения — защита трехфазного асинхронного электродвигателя. Обмотки его статора могут быть собраны по схеме звезды или треугольника, которые обеспечивают одинаковые сопротивления между фазами.

Потенциал рабочего нуля заводится на вводной контакт четырехполюсного УЗО, а на выходной ничего не подключается. Выходная клемма потенциала N остается пустой.

Этот прием позволяет экономить средства за счет подключения двигателя к цепям питания кабелем с четырьмя, а не пятью жилами: три для фазных потенциалов и одна — защитного РЕ проводника.

Его монтируют на специальный болт заземления корпуса.

Подключение трехфазного УЗО: схема для однофазной сети

Предлагаемый вариант не является типичным.

Он используется как исключение в трех случаях:

  • У владельца имеется лишний модуль защиты, который необходимо пристроить в работу. Иначе оно просто пылится без дела.
  • Собираемую однофазную проводку планируется в ближайшем времени переводить на три фазы.
  • Временная замена модуля, вышедшего из строя при возникновении аварии.

Во всех трех случаях необходимо потенциал фазы пускать через те клеммы, к которым подключена обмотка кнопки “Тест”. Иначе она не станет срабатывать при ручных проверках.

В этой короткой статье я постарался дать самый необходимый материал. Видеоролик владельца Заметки электрика наглядно дополняет, как подключить УЗО правильно и выбрать его по номинальному току и току утечки. Рекомендую посмотреть.

Это интересно: Можно ли подключить проходной выключатель на вытяжку в душе?

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
