Инструкция по ремонту и обслуживанию систем отопления

Что такое шайбирование системы

Часто бывает, что в доме, расположенном рядом с котельной, батареи так нагреваются, что жильцы вынуждены открывать окна, а обитатели отдаленных зданий замерзают. Чтобы этого избежать, техники принимают меры по равномерному распределению тепла между потребителями.

Шайбирование системы отопления многоквартирного дома – это процесс установки специальных шайб с отверстиями нужного калибра на ветки тепловых сетей. Благодаря этому ближние сооружения получают меньше тепла, часть которого направляется в дальние МКД.

Использование такой системы позволяет снизить:

• расход носителя по трубам;
• количество используемых котлов;
• расход электроэнергии и топлива.

При этом затраты на данную процедуру невелики.

Решение распространенных проблем с отоплением своими руками

Типичные проблемы с отоплением частного дома можно решить своими руками. Подготовьте необходимые для этого инструменты:

1. Дрель.
2. Газовые и разводные ключи.
3. Молоток.
4. Шуруповерт.

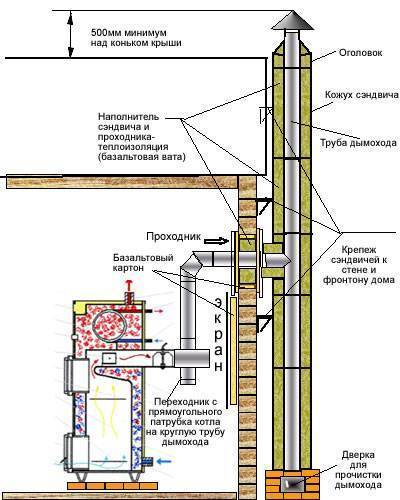

Схема отопительного котла для частного дома.

В зависимости от каждой конкретной ситуации, могут понадобиться и другие инструменты, однако без вышеперечисленных справиться точно не получится.

В случае если плохо греет или вовсе не греет 1 либо несколько батарей, то в первую очередь нужно проверить, нет ли в них воздуха, при помощи воздухоотводчиков. В случае если из спускников идет вода, а батарея все равно не греет, убедитесь, что оба крана данного радиатора открыты. Следующий шаг — проверка радиатора на предмет засорения. Для этого другие отопительные радиаторы, которые нормально греют и находятся на одной ветке с неисправным, необходимо перекрыть, чтобы вся вода пошла через данную батарею. Если она стала греть, значит, она не забита. В данном случае нужно выполнить гидравлическое выравнивание ветки, т.е. прикрыть остальные батареи на ветке, чтобы больше досталось неработающей.

Будьте готовы к тому, что на выравнивание понадобится достаточно много времени, потому как отопительная система может очень медленно реагировать на изменение ее настроек.

В случае если краны перед батареей полностью открыты, а она холодная, то она забита (что крайне маловероятно). В основном могут не греть последние батареи на ветке. Однако это всегда можно исправить путем гидравлического выравнивания. Если вдруг кто-то вам скажет, что «туда просто не докачивает» или «мощности насоса недостаточно», не спешите верить и трогать трубы или насос. Для того чтобы «не докачивало», необходимо при монтаже отопительной системы допустить множество ошибок, вероятность которых ничтожно мала.

Еще одна достаточно распространенная проблема заключается в падении давления в отопительной системе. Еще раз нужно напомнить о том, что после запуска системе отопления нужно дать поработать в течение нескольких дней либо даже недель. В отопительной системе растворен воздух, который выходит при ручном обезвоздушивании и на автоматических воздухоотводчиках, однако делает он это постепенно. Это и приводит к снижению давления в системе. На первых порах частая подпитка отопительной системы — вполне обыденное явление. В случае же если отопление работает уже больше месяца, а давление по-прежнему падает, можете проверить следующую версию.

При ошибочном расчете объема расширительного бака могут иметь место скачки давления в отопительной системе, вследствие чего может срабатывать предохранительный клапан (сбрасывать воду). Как результат, при остывании будет иметь место падение давления. Если с этим все нормально, то проблема заключается в негерметичности системы и вам придется найти течь.

Еще одна достаточно распространенная проблема — это скачки давления в системе отопления. За компенсацию изменения объема отопительной системы отвечает расширительный бак. Следовательно, если давление при изменении температуры меняется в большом диапазоне, то причина именно в расширительном баке: он либо сломался, либо был неправильно выполнен расчет его требуемого объема. Это, как правило, приводит к срабатыванию предохранительного клапана или даже к остановке котла из-за недостаточного давления в системе. Для устранения данной проблемы лучше обратиться к специалистам.

https://youtube.com/watch?v=ZGgDgnGvB18

5.Система горячего водоснабжения

Системы горячего водоснабжения бывают централизованными и местными. Горячее водоснабжение заключается в приготовлении горячей воды в специальных водонагревателях, которые устанавливаются в котельных либо в теплопунктах.

Горячее водоснабжение осуществляется по открытой и закрытой схемам.

При открытой системе на нужды горячего водоснабжения забирается вода из подающей или обратной магистрали тепловой сети. В часы максимального водопотребления горячая вода забирается только из обратного трубопровода, а в часы минимального водопотребления только из подающего, чтобы компенсировать остывание воды в часы минимального водопотребления и, таким образом, обеспечить ее нормальную температуру. Поддержание нормативной температуры воды в системе горячего водоснабжения осуществляется посредством регулирования количества воды, поступающей из подающего магистрального трубопровода. Для этого в теплопункте устанавливается жидкостный терморегулятор (ТРЖ). По отношению к системе отопления горячее водоснабжение может осуществляться по параллельной и последовательной схеме. При параллельной схеме присоединения горячая вода из наружной теплосети на теплопункте может разделяться на два потока. Один подается в систему горячего водоснабжения, другой — на нужды отопления. При последовательной схеме вода на нужды горячего водоснабжения забирается из обратной магистрали системы отопления.

В Санкт-Петербурге применяются, как правило, открытые системы.

При закрытой системе горячего водоснабжения горячая вода получается нагревом холодной водопроводной воды в скоростных и емкостных водонагревателях (бойлерах).

Максимальная температура горячей воды в открытых системах горячего водоснабжения должна быть не выше 75 ° C и не ниже 60 ° C, а в закрытых — 50-60 ° C.

Системы горячего водоснабжения бывают с верхней или с нижней разводкой, тупиковые и циркуляционные. Недостатком тупиковых систем является то, что при верхней разводке вода может остывать при отсутствии водозабора, а при нижней разводке обеспечивается недостаточный напор. При циркуляционной системе прокладывают два стояка, один из которых водоразборный, а другой циркуляционный.

Водоподогреватели и системы горячего водоснабжения необходимо не реже одного раза в год проверять на плотность и подвергать гидравлическим испытаниям на давление 0,75 – 1 МПа (7,5- 1,0 кгс/см 2).

Отключение систем горячего водоснабжения для ремонта должно проводится на срок не более двух недель.

Два раза в месяц для проверки работоспособности запорной и регулирующей арматуры системы горячего водоснабжения необходимо медленно открывать и закрывать все задвижки и вентили. Раз в месяц необходимо проводить проверку действия автоматических терморегуляторов (ТРЖ) и регуляторов давления.

В процессе эксплуатации необходимо следить за отсутствием течей в стояках и подводках к водоразборной арматуре и устранять причины, вызвавшие неисправности и утечку воды.

Контрольные вопросы

Зависимая и независимая схемы систем теплоснабжения зданий.

Устройство и назначение элеватора.

Порядок расчета площади поверхности отопительных приборов при однотрубной и двухтрубной системах отопления зданий.

Характеристика отопительных приборов.

Состав работ по технической эксплуатации систем отопления.

Открытая и закрытая схемы систем горячего водоснабжения.

СНиП 2.04.05 – 91 Отопление, вентиляция и кондиционирование.

Правила и нормы технической эксплуатации жилищного фонда. Под ред. Н.М. Вавуло – М. Воениздат,1998.

В.М. Свистунов, Н.К. Пушняков. Отопление, вентиляция и кондиционирование воздуха. Учебник для вузов. – СПб: Политехника, 2001.

Инженерные системы, оборудование зданий и сооружений: Учебник /Е.Н. Бухаркин, В.М. Овсяников, К.С. Орлов и др. под ред. Ю.П. Соснина. — М.: Высшая школа, 2001.

Неправильно установленные радиаторы отопления

От правильной установки радиаторов зависит отсутствие проблем с отоплением

Вопрос правильной установки батарей наиболее актуален для частных домовладельцев, поскольку им самим приходится регулировать отопление в своем доме. К самостоятельной замене радиаторов следует относиться с ответственностью, потому что их установка без предварительных расчетов  может добавить отопительной системе лишних проблем.

Например, монтаж был сделан по инструкции, а какой-то из радиаторов работает вполсилы. Выясняется, что его перекосило и теплоноситель не может заполнить его целиком. А причина в том, что тяжелый многосекционный радиатор подвесили всего на два кронштейна, хотя надежнее было бы использовать четыре. В итоге металлические конструкции прогнулись и внутренние трубки деформировались.

Надежность работы радиатора зависит также и от его расположения. Нижний край батареи должен быть поднят над полом на 10 см, между радиатором и стеной должно оставаться 2-3 см свободного пространства.

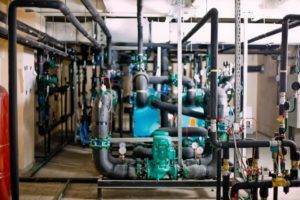

Тепловая автоматика. Автоматизация ИТП, ЦТП

Внедрение оборудования и устройств, автоматизирующих производственные процессы, в полной мере коснулось теплоэнергетической отрасли и в частности тепловых пунктов. Автоматизация ЦТП и ИТП – это установка на элементах теплосети устройств, позволяющих осуществлять сбор и хранение информации о состоянии оборудования, передавать данные в систему диспетчеризации, обеспечивать регулирование и управление технологическими параметрами работы теплопунктов в автоматическом режиме и решать другие задачи.
Проектирование тепловых пунктов и монтаж ИТП в наше время осуществляется, как правило, с учетом использования комплексов автоматизации. Однако автоматизация ИТП может проводиться и в рамках модернизации действующего оборудования.

Более детально читайте в подразделе «Тепловая автоматика. Автоматизация ИТП, ЦТП».

Об автономном отоплении

Автономная система отопления многоквартирного дома – мечта многих владельцев квартир, но процесс перехода на независимое отопление непрост и дорог. Это и длительные юридические хлопоты, и техническое решение вопроса – правильный подбор оборудования, монтаж и пуско-наладочные работы. И проблемы, связанные с технической реализацией проекта, намного проще.

Рынок бытовой техники, в том числе и отопительной, предлагает широчайший ассортимент котлов, радиаторов, труб и всевозможных фитингов, и в каждом городе есть несколько десяткой специализированных компаний, работающих в этом направлении. Организация не только проделает всю монтажную и настроечную работу, но и оформит все необходимые акты и разрешения. Но дешевле всего, конечно, установить отопительный котел и развести трубы своими руками.

Основные документы, необходимые для того, чтобы подключить автономное отопление многоквартирного дома самостоятельно:

Оформив все справки и акты, можно начинать практическое воплощение мечты в жизнь, и срезать радиаторы и трубы домовой или квартирной разводки ЦОС. И не забудьте перекрыть ввод теплопровода и опломбировать его. В домах, к которым подключена система центрального обогрева, сделать это проще, чем в многоэтажках – в многоквартирных домах стояки труб прокладывались по помещениям, и для их демонтажа придется заручиться согласием соседей сверху и снизу, а продолжение обрезанных труб — закольцевать.

Важно: Стояки, которые не подключены к вашим радиаторам, но проходят через квартиру, считаются источником тепла. Чтобы не платить за их тепловую энергию в ЖЭК, трубы следует хорошенько теплоизолировать – так вы сможете доказать, что не пользуетесь центральным отоплением

Виды неисправностей

Так, неисправности делятся на два типа: поломки в разводке (радиаторы и арматура), которые можно починить своими руками и поломки в котельной и оборудовании, которые могут исправить лишь специалисты. Спектр основных проблем отопления в частном доме, которые пользователи могут исправить самостоятельно:

• батареи плохо греют или не нагреваются вовсе;
• скачки и падение давления;
• нарушен баланс: горячая обратка и холодная подача;
• отсутствует циркуляция.

Батареи не нагреваются

Очень часто батареи в системе отопления, как в частном доме, так и в квартире могут не греть из-за скопления в них воздуха. При помощи воздухоотводчиков нужно проверить наличие газа: из спускников будет с шумом выходить воздух. Если из них идет вода, то проблема не в воздухе – скорее всего, а закрытом кране радиатора.

Третий вариант – это замусоренный радиатор. Нужно перекрыть все остальные батареи в ветке, чтобы поток воды пошел в неисправную: если он нагрелся, значит, проблема не в засоренности. В таком случае потребуется гидравлическое выравнивание ветки путем прикрытия других батарей. На выравнивание может уйти не один день.

Падение давления

Скачки и падение давления часто обычно наблюдаются при запуске: системе требуется поработать несколько дней. Растворенный воздух постепенно выходит, потому придется подпитывать схему.

Когда система проработала больше месяца, то стоит перепроверить размеры расширительного бака – если они малы, то возникает скачок давления, срабатывает предохранительный клапан и давление снижается. Нужно просто заменить бак. Если и с этим все в порядке, то проблема заключается в негерметичности системы и нужно искать протекающий участок.

Разбалансировка

В случае горячей обратки – что, в принципе, явление редкое – причиной является установка насоса без обратного клапана или насоса системы «теплый пол». Когда насос запускается, то поначалу работает в полную мощность и может «сбить» циркуляцию в системе отопления дома. Когда пространство нагреется, проблема уйдет. Если этого не произошло, то стоит проверить, не перепутаны ли трубы обратки и подачи.

Отсутствие циркуляции

Первая причина – это скопление воздуха в батареях, который нужно выпустить. Затем проверяются краны, которые по невнимательности могут быть закрыты. Наконец, третьим шагом является чистка фильтра перед котлом и на других участках, где они имеются. Эти факторы в 90% случаев являются источником проблемы.

Если вдруг не дало результата, то остается один вариант – воздушные пробки в трубах. Решить вопрос можно сливом воды из батареи за петлей – водный поток выгонит оттуда воздух. На будущее на большие петли стоит врезать воздухоотводчики. В случае если такие меры не помогли, то нужно обратиться к специалистам.

Элементы поквартирной системы отопления

Поквартирная отопительная система состоит из следующих элементов:

Рассмотрим более подробно каждый элемент поквартирной системы отопления.

Для теплогенератора должно быть оборудовано отдельное помещение, которое называется теплогенераторная. Оно может быть для общественного назначение или устроено в квартире.

Теплогенераторами являются отопительные котлы, которые используются для отопления квартиры. В процессе сгорания органического топлива происходит образование энергии, которая нагревает теплоноситель.

На государственном уровне экономятся средства, при поквартирной отопительной системе, которые нужны для ремонта и строительства теплотрасс. При наличии отопительного котла в квартире можно самостоятельно регулировать нужный температурный режим.

При централизованной системе необходимо оплачивать определенную установленную стоимость. В поквартирном отопление вы сами можете выстраивать нужную температуру и соответственно экономить на оплате отопления. Ведь в большие и малые морозы в централизованной системе отапливают квартиру одинаково. Хотя при небольших морозах можно уменьшать температуру обогрева.

Каждый год дорожает централизованное отопление. И оно не всегда отапливает квартиру качественно в большие морозы. Из-за аварии на теплотрассе может происходить снижение температурного режима. А включают отопительный сезон не всегда рано. Ведь в сентябре уже бывает довольно-таки прохладно, а отопления все нет. В поквартирном отоплении вы можете самостоятельно включить, обогрев квартиры в любое удобное для вас время.

В то время, когда вы отсутствуете дома можно установить более низкий температурный режим. А на то время, когда вы должны вернуться можно установить более высокую температуру. Таким образом вы сможете сэкономить и одновременно установить комфортную температуру к вашему приходу.

Поквартирное индивидуальное отопление является материальным стимулированием, так как оно направлено на экономию тепла. Для того чтобы тепло не уходило из квартиры нужно утеплять стены и устанавливать качественные окна. Поэтому при квартирном отоплении в первую очередь необходимо позаботиться о качественном утеплении квартиры. Ведь если будут стоять старые окна, которые пропускают тепло, то вы будете больше тратить на отоплении. Именно поэтому такое отопление считается материальным стимулом.

Газовые двухконтурные котлы являются хорошим решением для поквартирного отопления. Ведь такой котел не только отапливает помещение, но и обеспечивает жильцов горячим водоснабжением. Застройщики таким образом экономят на установке оборудования. Согласитесь, выгодно установить одно устройство, которое выполняет две функции.

Во многих районах каждое лето отключают горячую воду на время проведения ремонтных работ. А если у вас установлен двухконтурный газовый котел, то вы не останетесь без горячей воды. Это является еще одним достоинством.

Этапы ремонта систем отопления

Приступая к ремонту системы отопления, нужно иметь четкий, продуманный и технически обоснованный план.

Само мероприятие состоит из таких этапов:

1. Перекрытие подачи и слитие воды из системы.
2. Проверка состояния контура путем внешнего осмотра приборов, коммуникаций и стыков.
3. Демонтаж радиаторов и устаревших труб.
4. Ремонт электрокотла.
5. Проведение расчетов и закупка новых материалов.
6. Нанесение разметки.
7. Установка новых батарей.
8. Монтаж новой обвязки, подключение и замыкание контура.

В заключение проверяется работоспособность системы. Делается это самостоятельно или с привлечением специалистов.

Построение системы ППР с помощью автоматизации ТОИР

Планово-предупредительные ремонты – ряд профилактических мероприятий по уходу за оборудованием. Сюда входят осмотры, чистка, замена изношенных деталей, настройка и т.п. Все это позволяет исключить работу техники в условиях сильного износа.

Условно систему ППР можно разделить на две части:

• планово-предупредительные ремонты техники и оборудования по состоянию;
• регламентированные ППР.

Все мероприятия по планово-предупредительным ремонтам фиксируются в соответствующей документации. На любое оборудование составляется регламент и годовой план проведения ППР. Вести все это вручную сложно. Автоматизация может упростить данный процесс, избавить от бумажной волокиты. Рекомендуется использовать 1С ТОИР.

Программа позволяет составлять и вести график ППР. Для формирования графика планирования ремонтов необходимо указать в системе такую информацию:

• дата выдачи графика;
• период, на который нужно сформировать план-график;
• подразделение, для которого требуется график;
• объекты на ремонт, которые требуется включить;
• перечень видов ремонтов и ТО для графика.

Оперативное планирование ремонтов осуществляется на базе заявок на проведение ремонтных работ. Формируются они при выявлении дефекта в технике или при наступлении даты планового ремонта. В них можно включать операции и материалы, утвержденные в технологических картах и спецификациях. При создании заявок плановые затраты определяются автоматически системой. На основании таких заявок составляются наряды. В них приводится список необходимых работ, сроки выполнения, указывается ремонтный персонал.

Учет ремонтных работ ведется в системе путем создания актов выполненных работ. Формируются они на базе наряда. После проведения акта трудозатраты и затраты МТО списываются.

Для выполнения в срок запланированных планово-предупредительных работ необходимо иметь требуемые инструменты, запасные части. Чтобы планировать объем и сроки их закупки, нужно знать потребность в МТО. Она легко определяется в 1С ТОИР. В системе должны быть внесены сформированные графики ППР на рассматриваемый период. Потребность в запчастях, инструментах и материалах рассчитывается в системе автоматически на основании данных о планируемых ремонтах и ТО. Чтобы посмотреть потребность в МТО, нужно сформировать отчет «План МТО».

Для закупки требуемого количества материалов, инструментов и запчастей надо иметь соответствующий бюджет. В системе 1С ТОИР предусмотрена возможность его формирования. Для просмотра суммы затрат в программе есть специальный отчет «Прямые затраты на выполнение ремонта». С целью контроля затрат стоит формировать отчет «План-фактный анализ затрат МТО».

От того, как будет проходить управление техническим обслуживанием оборудования и его ремонтом, зависит срок исправной работы.

Современные предприятия используют для этого программное обеспечение для автоматизации ТОИР. Создание информационной взаимосвязи между ремонтными бригадами, работами и информацией о запчастях, позволяется сократить издержки предприятия, планировать выполнение ППР, вести электронных архив проведённых ремонтов.
