Разводка с принудительной циркуляцией
Принудительную циркуляцию носителя от котла по схеме осуществляет насос.
Добавление насоса – расширение возможностей. Среди вариантов отопления на циркуляции по принуждению самые новаторские, модные.
Принудительные циклы не боятся мембранных баков, клапанов. Тяга, создающаяся в цикличном отоплении, достаточна для преодоления эластичных помех.
Создание тяги, отопление сопровождается звуком работающего насоса. Бесшумно работающие модели обходятся дороже стандартных, звук работы стандарта не оглушителен. Обустроив котельную в подвале, подсоединив трубопроводы правильно, труба не будет издавать звуков. Радиаторы бесшумны.
С насосом
Выбор источника газа
Начать организацию газового отопления требуется с выбора источника горючего. Не все города и деревни имеют доступ к центральной газовой сети. Но газ можно получить из баллонов и газгольдера.
По центральной магистрали поступает природный газ, который на 80-90 % состоит из метана. Сжиженное топливо (СУГ) обычно поставляется с баллонов, газгольдера и представляет собой смесь бутана и пропана. Давление в таких емкостях обычно достигает около 15–18 атмосфер.
Если для газового отопления частного дома зимой использовать баллоны емкостью 50 л, то их потребуется менять каждые 2-3 дня. Именно поэтому для автономного обогрева рекомендуется приобрести газгольдер.
При выборе размера емкости требуется ориентировать на потребности коттеджа. При расчете объема учитывается газовая плита, камин, котел для нагрева воды, прочее. Для дома площадью 150 м2 достаточно газгольдера на 2000-3000 л, а для дачи размером 300 м2 – 8000-9000 л.
При монтаже емкости в земле не нужно переживать о давлении газа в трубах. Газгольдер максимально простой в применении. Достаточно вовремя проводить заправку и вызывать специалистов для профилактического обслуживания. Для установки газгольдера следует выделить 3 дня, а стоимость работ в среднем составляет 150-200 тысяч рублей.
При организации автономного газоснабжения требуется приобрести котел, который работает на сжиженном газе
Важно приобрести качественное оборудование, ведь дешевое устройство может часто ломаться, что в итоге приведет к серьезным авариям
Особенности установки настенных котлов
Монтаж такого отопительного прибора – это достаточно трудоемкий процесс, который должны выполнять специалисты с соблюдением всех правил установки настенных газовых котлов. Котлы могут иметь один и два контура, и в первом случае котел обеспечит дом теплом, а во втором – еще и горячей водой. Такие котлы могут быть разделены на турбированные и атмосферные. Во всяком случае, в зависимости от технических характеристик настенных котлов, они будут иметь различные особенности монтажа.
Монтаж газового котла должен выполнять специалист с соблюдением всех правил
К примеру, если говорить о двухконтурных газовых котлах, то они требуют больше внимания при установке, ведь подключают к ним как магистрали отопления, так и горячего водоснабжения. Таким образом, при подключении горячего водоснабжения к котлу, нужно убедиться, что из системы ранее уже были удалены все заглушки
Кроме всего прочего, стоит обратить внимание на места соединения труб. Ведь фитинги в местах соединения должны располагать уплотнительными прокладками, а резьбовые соединения должны быть затянуты максимально плотно
Стоит помнить, что существуют котлы с открытой и закрытой камерами сгорания.
- Так, в первом случае дым и продукты горения отводятся естественным путем.
- В закрытой камере для отвода дыма используют вентилятор.
У котлов с открытой камерой забор воздуха для горения осуществляется непосредственно из помещения. Но для его правильной работы стоит выполнить некоторые рекомендации.
Перед подключением котла к ранее установленному дымоходу нужно убедиться, что он чистый, ведь в процессе работы грязь может отваливаться и перекрывать выход продуктам горения. Это опасная ситуация, которая может закончиться серьезными проблемами. Соединение такого котла с уже имеющимся в помещении дымоходом нужно осуществлять исключительно при помощи металлической трубы, которая устойчива к высоким температурам, механическому износу и воздействию агрессивных сред наподобие продуктов горения и конденсата.
После установки котла необходимо проверить правильность подключения отводных труб. Перед поворотом, на выходе из котла, вертикальный отрезок соединительного участка должен иметь длину более двух диаметров трубы. После этого вертикального участка труба должна иметь восхождение, уклон которого должен быть направлен в сторону котла. Присоединение котла к дымоходу стоит осуществлять максимально коротким отрезком трубы.
Проектирование и монтаж газового отопления

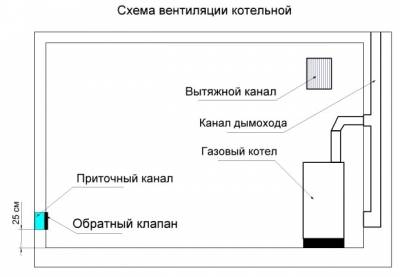

Одно из главных требований к котельной с газовым котлом — правильная вентиляция.
Прежде чем приступать к активным действиям, для системы отопления разрабатывают специальный проект с учетом особенностей дома. Если монтаж системы отопления в частном доме и мелкие работы можно выполнить самостоятельно, то проектирование – это тот этап, на котором не стоит экономить. Проектирование позволит рассчитать характеристики оборудования, сократить затраты на расходники и материалы, высчитать окончательную стоимость работ и монтажа. Проект включает:
- эскиз;
- технико-экономическую разработку;
- составление монтажных схем;
- составление рабочего проекта.
На итоговые данные влияет толщина стен, высота потолков, состояние окон, число проживающих в доме, наличие и площадь теплых полов, количество санузлов.
Действия по этапам
Порядок действий выглядит следующим образом:
- Составление и утверждение проекта и учредительных бумаг. Газовая служба дает добро на установку лишь после предоставления проекта котельной. контракта с монтажной бригадой, требуется также заключение договора о полномочиях и ответственности сторон. Чаще всего газовщики отвечают за подведение газа, а проект, установка и сервис осуществляет обслуживающая организация.
- Покупка газового оборудования, комплектующих и расходных материалов. Проект хоть и выдвигает требования к оборудованию, но ценовую категорию выбирает покупатель. Чрезмерная экономия может повлечь дополнительные траты или ремонт.
- Врезка в газопровод и подключение дома к общей линии.
- Установка и подключение котла к системе.
- Подача теплоносителя в систему, выполнение пробных запусков и проверки.
Воздушный (конвекторный) обогрев
В воздушных системах отопления тепло передается конвекцией. Воздух в помещении нагревается специальными приборами — конвекторами. Природный или сжиженный газ при сгорании преобразуется в энергию без участия теплоносителя.
Конвекторы с помощью датчиков поддерживают в комнате заданный температурный режим. Приборы оснащены камерой сгорания закрытого типа. Отработанные газы выходят на улицу по коаксиальной трубе, вмонтированной в стену. В помещении отсутствуют запах, уровень кислорода не снижается, чего напрасно боятся жители частных домов.
Воздушное отопление по сравнению с традиционным водяным намного экономичнее. Не требуется прокладка труб, закачка теплоносителя. Энергия тратится на обогрев помещения, а не теряется при прохождении по трубопроводу и для нагрева радиаторов. Расход газа — 0,13-0,51 м³/час при мощности 2-10 кВт.
Дорогие
В тех сложных ситуациях, когда частный дом стоит в местности, где нет ни электричества, ни газа, но финансы не ограничивают выбор по поиску решений, следует обдумать следующие варианты отопления:
- с помощью котла, работающего на сжиженном газе;
- альтернативные источники тепла или энергии.
В случае, когда нет только газа и с твёрдым топливом проблемы, можно воспользоваться котлом, работающем на жидком топливе, например, дизельном. А также использовать так называемый тепловой насос.
Сжиженный газ
Сжиженный бутан-пропан в баллонах вполне может заменить магистральный природный газ в качестве топлива для соответствующего котла. Но перед установкой котла необходимо убедиться в периодичности поставки сжиженного газа в данную местность и в действительной выгоде такого решения, учитывая стоимость агрегата нужной мощности, его монтажа, расход газа на отопительный сезон. Всё это сравнить с другими способами, не забывая, конечно, о простоте обслуживания и эксплуатации тех или иных устройств.
Для работы на сжиженным газом подходят обычные газовые котлы, в которых специалисты меняют лишь диаметр сопел на горелках. А если вдруг проведут природный газ, то всё возвращают к исходному, чтобы работать от этого вида топлива. Особенно отопление на котле, работающего на сжиженном газе, актуально на дачных постройках в осенний или весенний период, когда не требуется большого расхода топлива. В ином случае (если отапливается дом в зимний период) будет правильным решением установка специального резервуара для закачки и хранения сжиженного газа. Этот резервуар называется газгольдер.
Тепловой насос (требуется свет)
Принцип работы теплового насоса схож с кондиционером или холодильником, но если взглянуть на этот процесс наоборот. То есть он нагревает теплоноситель, имеющий низкую температуру в своём теплообменнике до температуры 50 градусов и направляет его в систему отопления.
Однако для работы теплового насоса необходимо электричество. Затрачивая 1 кВт электроэнергии от сети, он даёт примерно 3-5 кВт тепловой энергии. Этот вариант хорошо подоходит для тех, кто не хочет топиться углем, но ищет альтернативные варианты отопления дома без газа.
Дизельное топливо
Отопление от котла, работающего на дизельном топливе, тоже предусматривает наличие электричества (нужно питать дизельный насос, подающий топливо в котёл). Но следует учитывать, что такое решение в районах, не имеющих магистрального газа, вполне приемлемо. Но, конечно, с условием наличия электричества. Работать с котлом на дизельном топливе без центрального электроснабжения недопустимо с точки зрения пожаробезопасности. Такой котёл должен функционировать с обязательной системой безопасности, так же питаемой от электросети.
Альтернативные источники (очень дорого)
Среди современных альтернативных способов отопления частных домов без газа можно выделить использование геотермального тепла, который нашел уже широкое применение в странах Западной Европы. В нём задействовано тепло земной коры (геотермальное тепло), нагреваемое в тепловом насосе.
Кроме того, перспективен также и гидротермальный обогрев дома. Здесь уже гидротермальный контур для получения начального тепла размещают в водной среде (пруд, озеро и другое). Даже в сильные морозы подо льдом вода имеет положительную температуру, достаточную для её преобразования в требуемую для отопления.
В южных районах можно применить способ аэротермального (то есть воздушного) отбора тепла для преобразования его в отопительное. Но при −15 градусах такой способ практически не работает, поэтому он актуален лишь в тёплых районах.
Для получения энергии сооружают солнечные батареи и коллекторы. Коллекторы сами являются отопителями, а солнечные батареи служат для преобразования солнечного тепла в электричество с дальнейшим аккумулированием его. В холодное время аккумулированное электричество может применяться в работе котла, насосов, защиты. Но полностью заменить источники тепла они не в состоянии
Читайте так же:
Виды газовых котлов
Изготовители производят газовое оборудование двух типов:
Настенное. Компактные котлы размещают в специальной раме или на стене. Предназначены для отопления площади до 1200 м². Максимальная мощность — 100 кВт. Горелка изготовлена из стали или меди. Возможна настройка на потребление как природного, так и сжиженного газа.
Котел газовый напольный
Котлы выпускают с одним или двумя контурами. Первые предназначены только для отопления, вторые дополнительно обеспечивают жильцов горячей водой, которая нагревается в проточном теплообменнике или накопителе. Для розжига предусмотрены пьезо- или электронные устройства.
Газовое оборудование оснащают тягой двух типов:
- Естественной, при которой топливо сгорает в открытой камере, забор воздуха и выброс отработанных газов осуществляется в окружающую атмосферу. Котлы с такой тягой размещают в отдельном помещении, оборудованном дымоходами.
- Принудительной, где камера сгорания закрытая, а каналы для забора и отвода воздуха или газов сообщаются только с улицей. Их движение управляется автоматическими турбинами. Не требуются громоздкие дымоходы, продукты горения выбрасываются наружу через коаксиальную трубу, вмонтированную в стену.
Для нагрева теплоносителя используется низшая или высшая теплота сгорания топлива. В первом случае это традиционные котлы, где вода или антифриз охлаждаются в системе и поступают сразу в теплообменник.
В конденсационных котлах два теплообменника. В одном топливо сгорает, нагревая воду, в другой теплоноситель поступает из обратки. Там он предварительно подогревается энергией, полученной при конденсации паров из камеры сгорания.

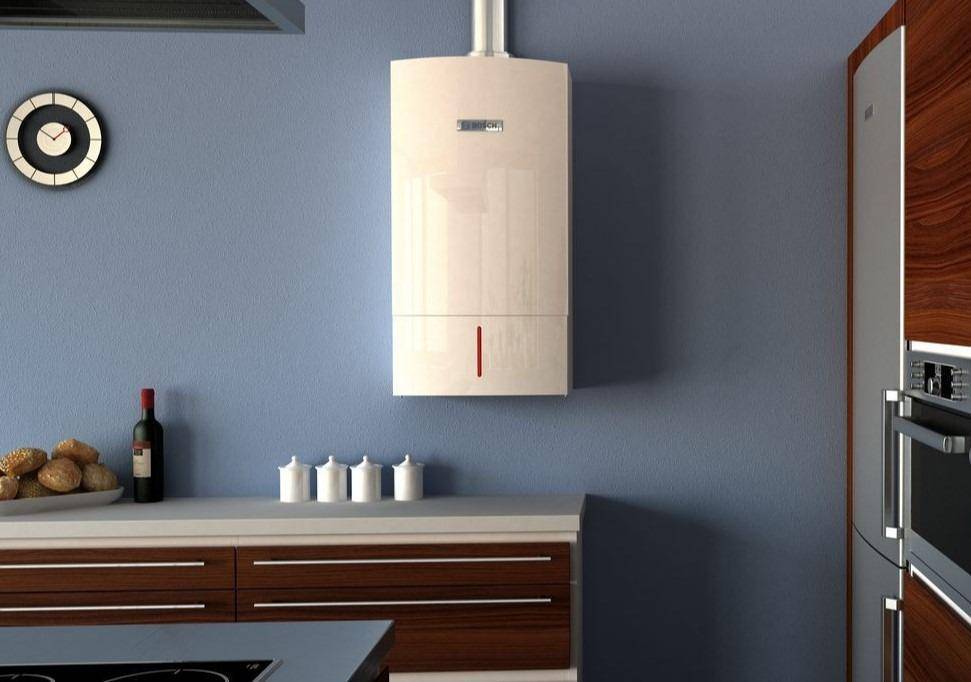

Настенные котлы для отопления
Настенный котел — это котельная в миниатюре. В него уже встроены обвязка, расширительный бак и циркуляционный насос.
Топливо от сети подается в закрытую камеру сгорания. Теплоноситель нагревается в теплообменнике до заданной температуры и поступает в отопительную систему. Продукты горения через коаксиальную трубу выводятся наружу с помощью принудительной тяги, создаваемой вентилятором.
В двухконтурных котлах теплоноситель для отопления нагревается в первичном теплообменнике, вода для бытового потребления — во вторичном. В некоторых комбинированных моделях обе функции выполнят один теплообменник.
Устройство двухконтурного настенного котла
Автоматика управления и устройства безопасности обеспечивают работу котла в нужном режиме. Оборудование может изменять выработку тепла в зависимости от потребностей системы отопления на текущий момент. Модулируемая горелка позволяет регулировать подачу газа и интенсивность пламени. При этом температура воды остается постоянной независимо от расхода.
Модели для непостоянного использования оснащены защитой от замерзания. В таких системах оборудование работает в энергосберегающем режиме, поддерживая температуру теплоносителя в пределах +5°С…+6°С.
В некоторые котлах осуществляется самодиагностика. При обнаружении неисправности код ошибки выдается на табло. Сотрудник сервисной службы, получив эту информацию, сможет исправить неполадки очень быстро.

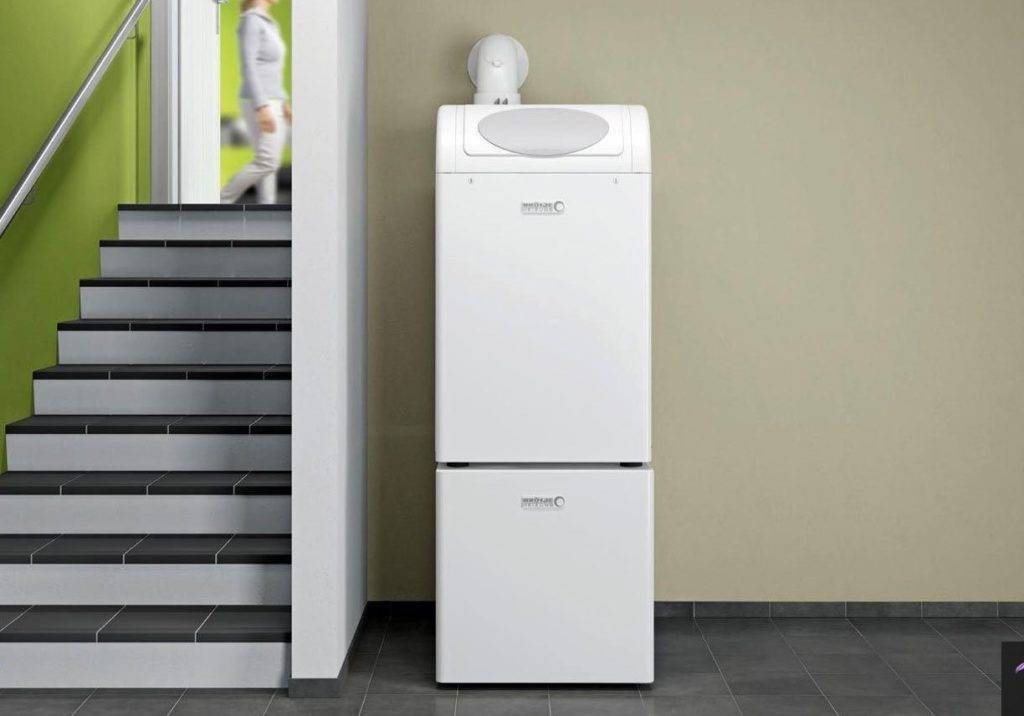

Напольные газовые котлы
Устройство и принцип работы напольных котлов во многом схожи с настенными аналогами. Топливо подается в камеру сгорания, где теплоноситель подогревается до нужной температуры и поступает в трубопровод для отопления или нужд хозяйственного назначения.
Основное отличие — более тяжелый и емкий теплообменник, обеспечивающий высокую мощность и долговечность котла. Чугун, из которого изготавливают важнейшую часть, отличается химической и температурной стойкостью, не прогорает, не корродирует в отличие от меди или стали.
По сравнению с настенными моделями, срок службы которых ограничен 10-15 годами, такой котел возможно эксплуатировать до 50 лет. Но чугун достаточно хрупок и чувствителен к перепаду температур. Особенно опасно воздействие холодной воды на разогретый металл.
Современные технологии
Все более популярными становятся инновационные способы отопления:
- инфракрасные полы;
- тепловые насосы;
- солнечные коллекторы.
Инфракрасные полы
Инфракрасные полы появились недавно, они работают от электросетей. Такие полы устанавливаются на стяжку или бетон.
Специальные нагревательные элементы излучают инфракрасное тепло, которое обогревает предметы, а от них нагревается окружающий воздух. Контроль за температурой осуществляется с помощью терморегуляторов.
Тепловые насосы
Тепловые насосы дорого стоят и сложны в установке, но очень экономичны при их дальнейшем использовании.
Специальный тепловой насос передает в систему отопления тепло, получаемое из почвы или воды.
Солнечные коллекторы
Солнечные коллекторы представляют собой уникальный комплекс по сбору тепловой энергии от солнца и передаче ее теплоносителю. К преимуществам данной системы можно отнести простоту установки, высокую эффективность и небольшую массу.
Принцип работы теплого водяного пола от газового котла
Под водяным обогревающим полом подразумевается система из труб, по которой постоянно циркулирует горячая вода, нагревающаяся от носителя энергии. В данном случае – газового котла. В многоэтажных квартирах устанавливать такие конструкции нецелесообразно, так как это запрещено Законодательством, но в частном доме это оптимальный вариант.
Предлагаем узнать какой котел для теплого водяного пола выбрать, как рассчитать мощность, схемы и инструкция к монтажу.
Газовый котел – специализированный агрегат, производящий нагрев воды и охлаждение жидкости посредством природного газа. Система оснащается узлом смешивания теплоносителя, который имеет коллектор, термостатический смеситель и насос, благодаря чему поддерживается необходимый температурный режим. Горячая вода движется по контурам.
Расчет расхода газа
Мощность котла или конвектора зависит от потерь тепла в строении. Средний подсчет проводится с учетом общей площади дома.
При расчете расхода газа учитываются нормы прогрева квадратного метра при высоте потолков до 3 м:
- в южных регионах берется 80 Вт/м²;
- в северных — до 200 Вт/м².
В формулах учитывается суммарная кубатура отдельных комнат и помещений в здании. На нагревание каждого 1 м³ общего объема выделяется 30 – 40 Вт в зависимости от района.
По мощности котла
Баллонный и природный газ рассчитывается в разных единицах
Расчет основывается на мощности и площади отопления. Применяется усредненный показатель расхода — 1 кВт на 10 м². Следует уточнить, что берется не электрическая мощность котла, а тепловая мощность оборудования. Часто такие понятия подменяются, и получается неправильный расчет потребления газа в частном доме.
Объем природного газа измеряется в м³/ч, а сжиженный — в кг/ч. Практика показывает, что на получение 1 кВт тепловой мощности расходуется 0,112 м³/ч магистральной топливной смеси.
По квадратуре
Удельное потребление тепла рассчитывается по представленной формуле, если разница между уличной и внутренней температурой составляет примерно 40°С.
Используется соотношение V = Q / (g · K / 100), где:
- V — объем природного газового топлива, м³;
- Q — тепловая мощность оборудования, кВт;
- g — наименьшая калорийность газа, обычно равняется 9,2 кВт/м³;
- K — коэффициент полезного действия установки.
В зависимости от давления
Количество газа фиксируется счетчиком
Объем газа, проходящего по трубопроводу, измеряется счетчиком, а расход подсчитывается в виде разницы между показаниями в начале и конце пути. Измерение зависит от порога давления в суживающемся сопле.
Ротационные счетные приборы используются для измерения давления больше 0,1 МПа, а разница уличной и внутренней температуры составляет 50°С. Показатель расхода газового топлива считывается при нормальном состоянии окружающей среды. В промышленности пропорциональными условиями считается давление 10 – 320 Па, разница температур 20°С и относительная влажность воздуха 0. Расход топлива выражается в м³/ч.
Расчет по диаметру
Расчет диаметра газопровода выполняется перед началом строительства
Скорость газа в газопроводе высокого давления зависит от площади сечения коллектора и составляет в среднем 2 – 25 м/с.
Пропускная способность находится по формуле: Q = 0.67 · D² · p, где:
- Q — расход газа;
- D — условный проходной диаметр газопровода;
- p — рабочее давление в газопроводной трубе или показатель абсолютного давления смеси.
На величину показателя влияет наружная температура, нагрев смеси, избыточное давление, атмосферные характеристики и влажность. Расчет диаметра газопровода делается при составлении проекта системы.
С учетом теплопотерь
Для расчета потребления газовой смеси требуется знать тепловые потери строения.
Используется формула Q = F (T1 – T2) (1 + Σb) · n / R, где:
- Q — теплопотери;
- F — площадь утепляющего слоя;
- Т1 — наружная температура;
- Т2 — внутренняя температура;
- Σb — сумма дополнительных потерь тепла;
- n — коэффициент расположения защитного слоя (в специальных таблицах);
- R — сопротивление передаче тепла (рассчитывается в конкретном случае).
По счетчику и без
Расход газа зависит от утепления стен и климатических условий региона
По прибору определяется расход газа за месяц. Применяются стандартные нормы расхода смеси, если счетчик не установлен. Для каждого региона страны нормативы устанавливаются отдельно, но в среднем принимаются из расчета 9 – 13 м³ в месяц на одного человека.
Показатель устанавливается местными органами самоуправления и зависит от климатических условий. Расчет ведется с учетом числа владельцев помещения и людей, фактически проживающих на указанной жилплощади.
Некоторые нормы по установке нагревательных приборов, работающих на газу
Как правильно установить газовый обогревательный агрегат, организовать для него место или комнату в доме – все это подробно описано в СНиПе 42-01-2002 «Газораспределительные системы». Данное издательство является усовершенствованным и переработанным вариантом СНиПа 2.04.08-87. В последнем перечне есть очень много полезных вещей, которые пригодятся при монтаже оборудования.
Кроме этого монтировать и в последствие правильно использовать котел отопления помогут правила и дополнительные нормативные документы о котельных установках, вентиляции и кондиционировании помещения, о системе отопления, о безопасных газовых работах и многое другое.
Однотрубная схема с ленинградкой
Развести гравитационную схему – задача сложная. Если котел используется в частном доме, квартире с одним этажом, количеством радиаторов, не превышающим 5-6 (точное значение зависит от мощности котла), реально обеспечить однотрубную ленинградку.
Схема, именуемая ленинградской – способ установки, когда магистраль располагается на уровне пола, ровно по поверхности. Батареи врезают нижним подсоединением.
Располагается на горизонтали. Единственный вертикальный элемент схемы – разгонный стояк. Отводится от котла, выгибается, подсоединяется к баку.
Монтаж горизонтального трубопровода для естественного цикла проводится под углом. Угол редко превышает 30 градусов.
Ленинградская разводка в одну трубу работает в маленьких помещениях.
Оптимальная схема газового отопления
Можно опираться на 2 схемы связанных с типами доступных обогревательных приборов. Они базируются на одном принципе работе: газ подогревает воду для разноса и отдачи тепла по всей площади дома. Выбор осуществляется на основе особенностей жилых метров.
Доступные схемы отопления:
- Одноконтурный газовый котёл. Отличается постоянным объемом теплоносителя в отопительной системе.
- Двухконтурный газовый котёл. Обладает дополнительной возможностью нагрева воды для использования по хозяйству. Для этого эксплуатируется пластинчатая проточная модель нагревателя либо накопительная версия бака с добавлением собственной горелки и возможности регулирования мощности, благодаря термостату. Потому такая реализация становится не только частью отопления. Она увеличивает комфортность жизни в доме, благодаря появлению тёплой воды, чтобы помыть посуду и принять ванну.
Как сделать газовое отопление частного дома своими руками
Монтаж автономного отопления своими руками вполне по силам человеку, имеющему навыки подобных работ
Подробно рассмотрены различные схемы монтажа, уделено внимание отдельным деталям
Самостоятельно можно выполнить все работы по монтажу системы отопления дома, кроме:
- врезки системы отопления дома в газовую сеть;
- проектирования газового отопления дома.
Врезку и проектирование выполняют только специализированные организации, имеющие лицензии.
Порядок работ
Принцип работы водяного отопления следующий: вода, нагретая газовым котлом, естественным или принудительным образом циркулирует по трубопроводам, отдавая помещениям тепло. Оптимальная схема отопления двухэтажного частного дома включает устройство системы с теплыми полами на первом этаже и радиаторного отопления на втором этаже. Циркуляция теплоносителя может быть естественной (самотечной) или принудительной (циркуляционным насосом).
Рассмотрим порядок монтажа автономного газового отопления на примере 2-ух этажного дома:
- монтаж котла в котельной на первом этаже;
- монтаж группы безопасности, расширительного бака, циркуляционного насоса
- установка насосно-смесительного узла для теплых полов для циркуляции теплоносителя нужной температуры;
- установка коллектора для теплого пола;
- укладка теплого пола (спецификацию материалов и порядок работы можно найти в интернете);
- установка радиаторов и подключение их к коллектору во всех помещениях второго этажа;
- по окончании полного монтажа отопления делается заливка бетоном теплого пола.
Схемы отопления частного дома с газовым котлом могут быть двух типов:
1. Одноконтурная схема отопления частного дома с газовым котлом (замкнутая, рассчитанная только на обогрев помещений)
2. Двухконтурная схема с использованием специального котла (одновременно отопление и нагрев водопроводной воды)
Схемы разводки автономного отопления
Разводка отопления от газового котла основана на нескольких типовых схемах отопления, которые отличаются по типу циркуляции теплоносителя (обычно воды) и по методам разводки трубопроводов. Различают следующие виды монтажа отопления:
- Однотрубная разводка отопления, в которой трубы закольцованы, а радиаторы расположены последовательно. Теплоноситель, выходя из котла, проходит каждый радиатор по очереди. Температура теплоносителя по мере движения снижается. Примитивна и несовершенна, поскольку температура теплоносителя к концу цикла падает.
- Система «ленинградка» с выделенными байпасами радиаторами является промежуточной и позволяет устранить часть проблем однотрубной схемы;
- Усовершенствованная система «ленинградка» с запорными и балансировочными вентилями;
- Двухтрубная разводка представляет параллельно друг другу идущие трубы подачи и обратки. Позволяет отработавший в радиаторе теплоноситель возвращать для подогрева в котел. Подача теплоносителя к радиатора по такой схеме происходит без потерь тепла.
- Лучевая (коллекторная) разводка распределяет собранный теплоноситель по отдельным радиаторам. Схема сложная, используется нечасто.
Схемы отопления 2-х этажного частного дома могут быть следующие:
1. Система отопления открытого типа
Расширительный бачок — открытая емкость с входным патрубком, подключенным к стояку подачи. Он устанавливается в самой высокой точке системы отопления — теплоноситель не переливается наружу, а расширительный бачок дополнительно выполняет роль воздухоотводчика.
Схема автономного газового отопления открытого типа
2. Система отопления закрытого типа
В системе устанавливается герметичный расширительный бачок, разделенный эластичной мембраной на водяную и воздушную камеры. При температурном расширении излишки теплоносителя попадают в водную камеру бачка. Давление в воздушной камере возрастает, и при снижении температуры давлением теплоноситель возвращается в трубопроводы. Бачок может быть установлен в любой точке, но обычно его монтируют рядом с котлом на трубе обратки. Устанавливается предохранительный клапан сброса давления.
Схема с естественной и принудительной рециркуляцией, которые используются при отоплении двухэтажного частного дома
Выбор схемы отопления
Газовое отопление в частном доме выбирают по множеству параметров. Важнейшие из них следующие.
- Способ подачи газа – топливо может идти от центральной магистрали, а может храниться в собственном топливном бункере. Автономный вариант допускает больший выбор труб и радиаторов.
- Тип разводки – для дачи более чем достаточно однотрубной системы. Двухэтажный дом для круглогодичного проживания лучше оборудовать двухтрубным вариантом. Ну а лучевая выбирается, если коттедж имеет большую площадь.
- Тип циркуляции – естественная экономичней. Принудительная более надежна, но и дороже. Многие владельцы поступают проще: выбирают проект с естественной циркуляцией и оснащают насосом. Последний включают, если в неустойчивую или сильно холодную погоду естественная циркуляция не справляется.
- Наличие стояков – имеет смысл только в доме не менее 3 этажей.
Виды газового отопления в частном жилом помещении
По типу подачи газа — это:
- системы с магистральным природным газом;
- со сжиженным газом в баллонах или газгольдере.
Первый вариант является одним из самых экономичных видов отопления. Второй обходится владельцам в несколько раз дороже (по одному из источников, в пять раз).
При подключении магистрального газа необходимо заказывать проект газификации и проходить согласования в контролирующих органах.
Газовая труба заводится непосредственно к оборудованию в доме. Газ подаётся постоянно в автоматическом режиме.
Отопление с помощью баллонов или газгольдера предполагает самостоятельное обеспечение газом. Баллоны нужно постоянно менять (раз в 2–3 дня). Газгольдер (частное газохранилище) позволит создать более автоматизированную систему, ведь закачка в него газа может производиться раз в полгода-год.
В целом стоимость газохранилища и газа для него сделает отопление в несколько раз дороже. Но при наличии генератора такая система автономна, не зависит от подведения газопровода и может выдержать длительные перебои с подачей электроэнергии.
Газгольдера объёмом 2–3 куболитра хватит для отопления коттеджа порядка 150 кв. м., здание в 300 кв. м. потребует значительно большего объёма (по некоторым источникам до 9 куб. л).
