Реверсивные переключатели для дома — описание и принцип действия

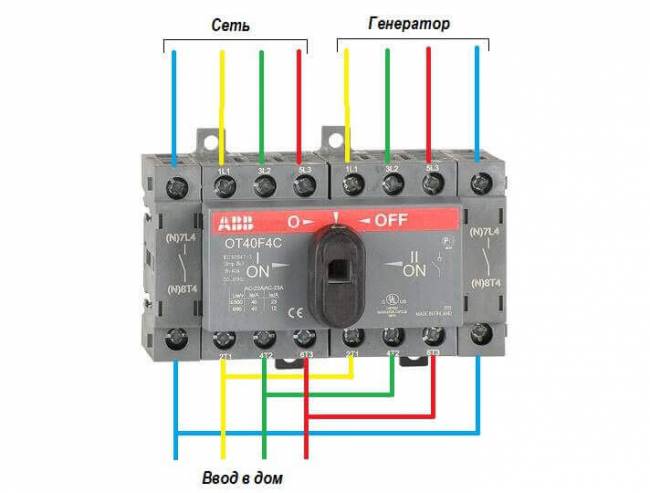

Схема подключения

Перекидные рубильники бывают разных типов: однополюсные, двухполюсные, трехполюсные и четырехполюсные. Первые два варианта исполнения применяются в однофазной сети, остальные два — в трехфазной. Данные устройства подключаются к генератору исходя из типа электросети, в которую будет подключаться рубильник. Для однофазной сети используется двухполюсный аппарат, который осуществляет переключение одновременно нуля и фазы электропроводки, исключая объединение выходного напряжения генератора и напряжения, которое подается от электросети. Однополюсный перекидной рубильник может использоваться только для переключения питания между двумя фазами одной электрической сети, где нулевой проводник общий и нет необходимости его коммутировать коммутационными аппаратами.

Если генератор и питающая дом сеть трехфазная, то в данном случае используется четырехполюсный рубильник, осуществляющий переключение трех фаз и нуля между основной сетью и резервной сетью от генератора. Трехполюсные коммутационные аппараты используются в цепях, питающих трехфазную нагрузку без нулевого провода. Также трехполюсный аппарат может использоваться в однофазной сети – в данном случае будет задействовано только два полюса на входе и выходе коммутационного аппарата.

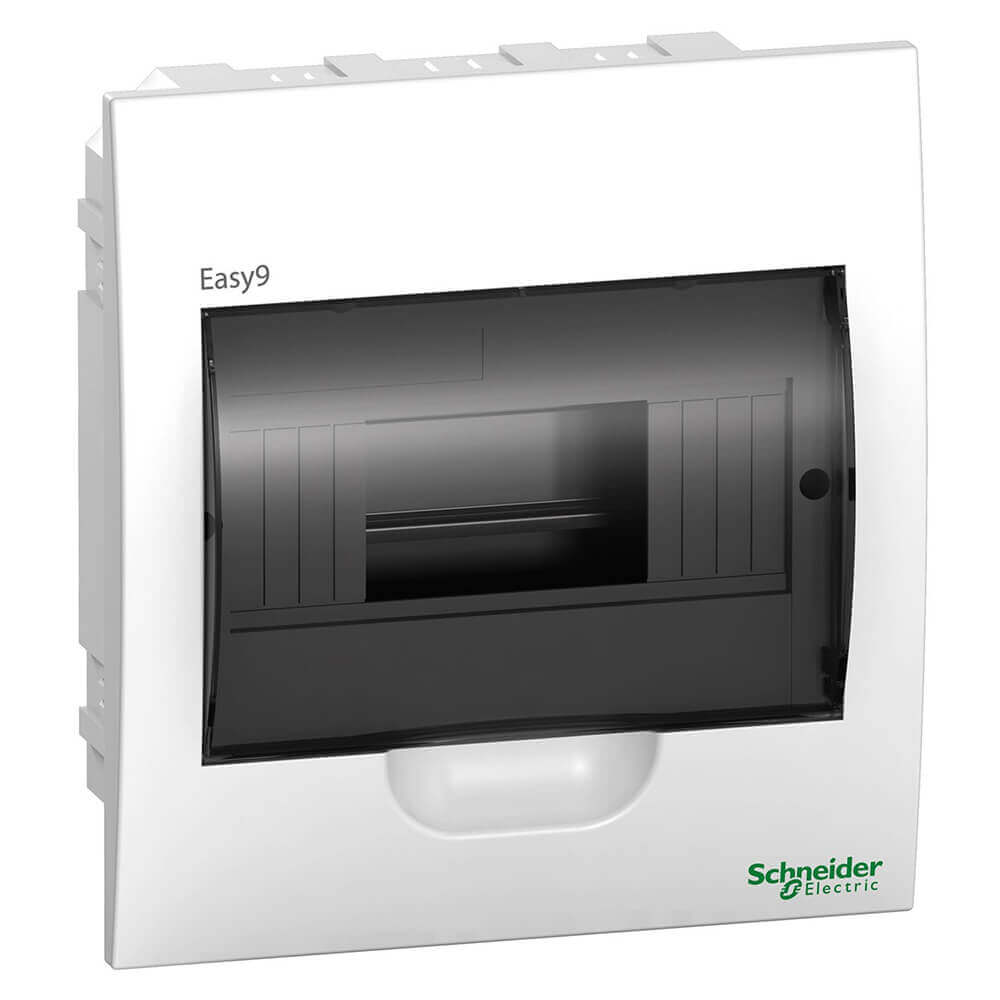

Установка перекидных рубильников осуществляется в распределительные щиты, тип которых зависит от конструктивного исполнения рубильника. Существуют устройства модульного типа, которые устанавливаются на стандартную DIN-рейку. В помещениях могут использоваться пластиковые щитки (боксы) либо металлические корпуса щитов, рассчитанные на требуемое количество модульных мест.

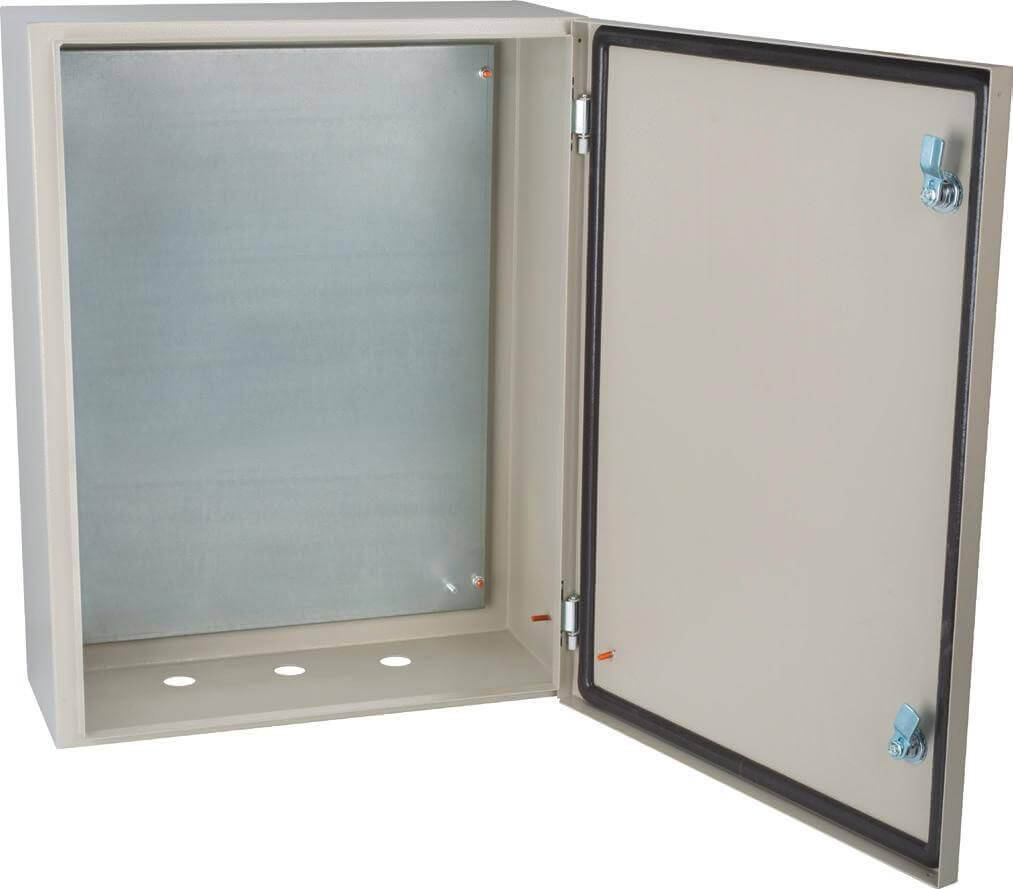

Вне помещений используются металлические щитки, имеющие достаточную для установки на улице степень защиты корпуса. Перекидные рубильники обычного исполнения монтируются в щитках, комплектуемых монтажной панелью.

На монтажной панели такого щитка может быть также монтирована стандартная DIN-рейка для установки необходимых модульных защитных аппаратов.

К одному входу перекидного рубильника подключается кабель, идущий от щита учета – это основная сеть. Ко второму входу подключается резервная сеть – кабель от генератора. Если рубильник имеет один выход, то кабель от распределительного щитка подключается к нему. Модульные варианты исполнения, как правило, имеют два входа и два выхода, поэтому два выхода соединяются между собой параллельно перемычками и подключаются к распределительному щитку. Ниже приведена схема однофазного подключения трехполюсного перекидного рубильника к генератору и электрической сети:

Для того, чтобы подключить перекидной рубильник от двух трехфазных источников питания, нужно воспользоваться следующей схемой:

При подключении необходимо соблюдать полярность, чтобы при переключении рубильника на выходе к домашнему щитку фаза и ноль не менялись местами. Ввод от электросети защищен автоматическим выключателем, который, как правило, устанавливается в щите учета, а ввод от генератора должен быть защищен автоматическим выключателем, который устанавливается в щиток вместе с перекидным рубильником.

Для промышленных предприятий устройства монтируются, только если входная мощность небольшая. А так в основном устанавливаются распределительные щиты – в них на каждый ввод устанавливается автоматический выключатель. В зависимости от схемы может быть реализована работа АВР либо ручное включение резерва соответствующим автоматом. Если при этом применяются перекидные рубильники, то, как правило, только для управления без нагрузки – нагрузка снимается автоматическими выключателями.

Преимущества и недостатки рубильников

Осталось рассмотреть достоинства и недостатки этих приборов. К достоинствам можно отнести:

  1. Наглядность. Прибор обычно имеет открытую или полузакрытую конструкцию, а значит, в его исправности можно убедиться визуально. Ну а поскольку вы хорошо видите токопроводящие ножи и шины, определить, в каком положении находится размыкатель, не составит труда.
  2. Простая конструкция. Практически все подобные коммутаторы, включая перекидные, имеют исключительно простую конструкцию. Они весьма долговечны, легко обслуживаются, а ремонт их обычно не требует высокой квалификации и стоит недорого.
  3. Высокое отношение коммутируемая мощность/стоимость. Это, пожалуй, одно из главных преимуществ устройств. Некоторые из подобных приборов могут коммутировать токи в сотни ампер, а стоят при этом относительно недорого.

Но есть у коммутаторов рубильникового типа и недостатки. Вот они:

  1. Повышенная опасность для оператора. Поскольку большинство устройств имеют открытую конструкцию, попасть под напряжение при неаккуратном обращении с ними очень легко. Поэтому к работе с подобными переключателями обычно допускается лишь квалифицированный персонал, а сам переключатель часто помещается в закрытый шкаф или кожух.
  2. Ненормированное время переключения. Скорость переключения практически любого рубильника зависит только от реакции оператора. При медленном переводе ножей под нагрузкой между размыкаемыми контактами может «потянуться» высокотемпературная дуга, которая одинаково опасна как для оборудования, так и для самого оператора*.

Дугогасящие вставки, которыми оснащаются некоторые типы переключателей, помогают бороться с дугой лишь частично. Именно поэтому подавляющее большинство производителей электрооборудования рекомендуют делать переключение при помощи рубильниковых устройств только после снятия нагрузки промежуточными размыкателями.

Однополюсный рубильник

Наиболее встречаемый вариант перекидного рубильника — это устройство, оснащенное одним модулем. Для таких модификаций применяют в большинстве своем проводники из меди

Важно принимать во внимание и то, что подобные устройства представляются наилучшим решением для обслуживания генераторов, для которых рабочий диапазон частоты не превышает 20 Гц. Вместе с тем не лишены эти рубильники и определенных минусов, на которые необходимо ориентироваться при выборе

Важным моментом является это, что в процессе использования подобных устройств предельной для них считается нагрузка 200 А. Поэтому от установки их в жилых домах, отличающихся большим потреблением электроэнергии, желательно отказаться. Говорят про другие особенности этих рубильников, следует выделить низкий показатель выходного напряжения. Чаще всего это значение в 200 В.

Схема подключения

Перекидные рубильники бывают разных типов: однополюсные, двухполюсные, трехполюсные и четырехполюсные. Первые два варианта исполнения применяются в однофазной сети, остальные два — в трехфазной.

Данные устройства подключаются к генератору исходя из типа электросети, в которую будет подключаться рубильник. Для однофазной сети используется двухполюсный аппарат, который осуществляет переключение одновременно нуля и фазы электропроводки, исключая объединение выходного напряжения генератора и напряжения, которое подается от электросети. Однополюсный перекидной рубильник может использоваться только для переключения питания между двумя фазами одной электрической сети, где нулевой проводник общий и нет необходимости его коммутировать коммутационными аппаратами.

Если генератор и питающая дом сеть трехфазная, то в данном случае используется четырехполюсный рубильник, осуществляющий переключение трех фаз и нуля между основной сетью и резервной сетью от генератора. Трехполюсные коммутационные аппараты используются в цепях, питающих трехфазную нагрузку без нулевого провода. Также трехполюсный аппарат может использоваться в однофазной сети – в данном случае будет задействовано только два полюса на входе и выходе коммутационного аппарата.

Установка перекидных рубильников осуществляется в распределительные щиты, тип которых зависит от конструктивного исполнения рубильника. Существуют устройства модульного типа, которые устанавливаются на стандартную DIN-рейку. В помещениях могут использоваться пластиковые щитки (боксы) либо металлические корпуса щитов, рассчитанные на требуемое количество модульных мест.

Вне помещений используются металлические щитки, имеющие достаточную для установки на улице степень защиты корпуса. Перекидные рубильники обычного исполнения монтируются в щитках, комплектуемых монтажной панелью.

На монтажной панели такого щитка может быть также монтирована стандартная DIN-рейка для установки необходимых модульных защитных аппаратов.

К одному входу перекидного рубильника подключается кабель, идущий от щита учета – это основная сеть. Ко второму входу подключается резервная сеть – кабель от генератора. Если рубильник имеет один выход, то кабель от распределительного щитка подключается к нему. Модульные варианты исполнения, как правило, имеют два входа и два выхода, поэтому два выхода соединяются между собой параллельно перемычками и подключаются к распределительному щитку. Ниже приведена схема однофазного подключения трехполюсного перекидного рубильника к генератору и электрической сети:

Для того, чтобы подключить перекидной рубильник от двух трехфазных источников питания, нужно воспользоваться следующей схемой:

Для промышленных предприятий устройства монтируются, только если входная мощность небольшая. А так в основном устанавливаются распределительные щиты – в них на каждый ввод устанавливается автоматический выключатель. В зависимости от схемы может быть реализована работа АВР либо ручное включение резерва соответствующим автоматом. Если при этом применяются перекидные рубильники, то, как правило, только для управления без нагрузки – нагрузка снимается автоматическими выключателями.

При наличии дугогасящего устройства в конструкции аппарата переключение нагрузки может перекидным рубильником, но в любом случае каждая из питающих линий должна быть дополнительно защищена автоматом либо предохранителями, так как перекидной рубильник не осуществляет защиты от аварийных режимов работы электрической сети (перегрузки и КЗ).

Рубильник перекидной для генератора

Для генераторов выбирать следует только рубильники перекидного типа, одномодульные. В блокираторе должна быть классическая система контактов. В реверсивных блоках, как правило, предусмотрены контроллеры. По этой причине модели с резонаторами использовать не рекомендуется.

В подобных случаях пороговая частота будет на достаточно высоком уровне. Рубильники здесь могут быть неодинаковых размеров

Стоит обратить внимание на количество проходных конденсаторов, которые используются

Перед началом установки необходимо тщательно изучить систему заземления. Прибор сможет эффективно только со специальным заземляющим электродом. На маркировке электродов обязательно указывают степень защиты и ее систему. В отечественных магазинах преимущественно предлагаются электроды ИП30 с достаточно прочной изоляцией, что обеспечит системе большое количество рабочих циклов.

Выбирая перекидные рубильники для генератора, необходимо учесть, что они применяются в однофазной сети. В их конструкции два проходных конденсатора. Но в продаже можно найти не только двухмодульные, но и трехмодульные изделия. В схеме подключения может быть предусмотрено и подсоединение счетчика. Сама установка выполняется посредством медных перемычек. Переключатели должны быть только расширительными.

Для устройств подойдут любые электрощиты. Пороговое напряжение — 350 В. Средние параметры нагрузок могут достигать отметки в 30 А.

Рубильники для генераторов — эффективное решение, имеющее ряд преимуществ. Их удобно обслуживать, можно контролировать рабочие параметры электрических сетей, избегая аварийных ситуаций, которые могут выводить из строя подключенное оборудование.

Автоматизированные изделия

Ручные модели аппаратов обладают существенным недостатком — чтобы реверсировать оборудование, необходимо присутствие человека, без которого такие манипуляции никак не проделать. Это доставляет неудобства, особенно в момент сильного колебания напряжения в центральной линии. Производители исключили такой недостаток и сделали автоматизированный переключатель АВР.

Автоматический вводной резерв по внешнему виду похож на целый блок. Монтировать устройство без надлежащих знаний не рекомендуется, поскольку система имеет сложное подключение. Однако знатоки изготавливают такие приспособления из обыкновенных релейных элементов, которые стоят по низкой цене. Самоделка работает по следующему принципу:

  1. Подключают прибор к общей линии электроснабжения.
  2. Во время эксплуатации переключателя цепь с нагрузкой замыкает реле с хорошо разомкнутыми контактами, и такая же деталь с замкнутыми контактами, к которой подсоединен генератор, размыкается.
  3. Если в сети ток начинает пропадать, то работа производится по обратной комбинации, и агрегат эксплуатируется дальше при отсутствии напряжения и без вмешательства человека.

Следовательно, эти все элементы не выходят из строя, и при потере напряжения аппаратура продолжает полностью функционировать.

  • https://strojdvor.ru/elektrosnabzhenie/reversivnye-pereklyuchateli-dlya-doma-opisanie-i-princip-dejstviya/
  • https://stanok.guru/oborudovanie/akkumulyatory-i-bloki-pitaniya/perekidnoy-rubilnik-dlya-generatora.html
  • https://220v.guru/elementy-elektriki/vyklyuchateli/reversivnyy-perekidnoy-vyklyuchatel-princip-raboty.html

Что такое механические переключатели?

Механические переключатели – это механизмы, находящиеся под каждой клавишей, которые физически обеспечивают ее срабатывание.

Составные части механических переключателей

Давайте посмотрим, из чего состоят механические переключатели и каково назначение каждого их компонента.

  1. Корпус клавиши.Корпус клавиши не является составной частью механического переключателя, но он частично отвечает за звук, производимый при нажатии клавиши до конца.
  2. Шток.Форма штока определяет особенности срабатывания (обратную связь при нажатии) и величину хода клавиши. То есть тип переключателя, по сути, определяется формой штока.
  3. Ограничитель хода.Этот компонент направляет и ограничивает движение штока. При нажатии клавиши до конца корпус клавиши упирается в ограничитель хода.
  4. Пружина.Сопротивление пружины определяет силу нажатия, необходимую для срабатывания клавиши (так называемое усилие срабатывания). После отпускания клавиши пружина возвращает переключатель и клавишу в исходное положение.
  5. Основание.К основанию крепится ограничитель хода. Крепление основания обеспечивает жесткую фиксацию переключателя относительно печатной платы клавиатуры (хотя переключатели могут быть съемными).
  6. Двухполюсный контакт.Металлический (иногда золотой) элемент конструкции переключателя, проводящий электрический ток. Когда вы нажимаете клавишу, полюсы контакта доходят до печатной платы и замыкают электрическую цепь – таким образом регистрируется нажатие клавиши.

Виды рубильников

Реверсивные реле классифицируют по нескольким признакам – количество полюсов и коммутация токов.

Различают такие виды переключателей:

  • Однополюсные. Применяются для однофазной электрической сети. Имеют один модуль с медным проводником. Чаще используются в жилых помещениях. Реверсивный автомат однофазный идеально подходит для генераторов с частотой не выше 20 Гц.
  • Двухполюсные. Их чаще всего применяют в квартирах с обычной и более мощной бытовой техникой. Переключатель оснащен двумя вводами. Это значит, что с его помощью можно одновременно питать технику от трехфазной и однофазной сети. Отрицательное сопротивление таких устройств равно 60 Ом. При этом входное напряжение не регламентируется для двухполюсных аппаратов.

    Реверсивный рубильник с блоком АВР Compact ATS OTM63F3C21D400C трехполюсный

  • Трехполюсные. Эти типы рубильников эксплуатируются в трехфазных электрических линиях без нулевого привода. Допустимо применение такого переключателя и в однофазной сети, но при условии задействования только двух полюсов.
  • Четырехполюсные. Показаны к применению в случае эксплуатации трехфазной электрической сети и такого же генератора. Реле способствует плавному переключению трех фаз плюс нуля между генератором и основной линией электропитания.

По номинальным токам производитель предлагает современному потребителю автоматы с параметрами по коммутации от 16 А и до 1,6 кА. Отдельные разновидности можно использовать в сетях с напряжением до 660 В. Некоторые – при показателе до 440 В.

Дополнительно переключатели делят на два вида – с параллельным или перпендикулярным выводом, исходя из места его установки и подсоединения всех внешних зажимов. Есть также возможность купить устройство комбинированного типа.

Технические характеристики

Основными техническими характеристиками переключателей являются: величина номинального фазного напряжения; показатель напряжения, при котором работает одна фаза; время повторного подключения; частота; время возврата; диапазон срабатывания по максимальному и минимальному напряжению; время задержки переключения.

Указывается:

  • время переключения на другие фазы;
  • коэффициент напряжения возврата;
  • максимальный ток переключения;
  • максимально допустимое напряжение в фазах;
  • производительность переключателя.

Отмечается вес прибора, положение в пространстве, размеры устройства, срок службы. Помимо того указывается температурный режим, при котором сохраняется работоспособность. В большинстве случаев он составляет от -35 — +55 градусов, поэтому прибор можно устанавливать на улице.

Практические рекомендации по эксплуатации


Использование переключателя требует соблюдения следующих правил:

  1. Прибор эксплуатируется при температуре от -40 до +50 градусов.
  2. Реверсивный переключатель ставится только в щиток с монтажной панелью.
  3. Вручную допускается активировать рубильники с дугогасительными и разрывными контактами.
  4. Обгоревший контактный нож очищается напильником или стеклянной бумагой.
  5. Для предотвращения перекоса ножек нужно туго затянуть крепежные болты.
  6. Все активные части устройства изолируются.
  7. Для ручного перевода фазы подойдет переходной рубильник, работающий в двух направлениях.
  8. Выбирать переключатель нужно по мощности пропускаемого тока.

Перекидные рубильники подходят для установки в многоквартирных домах, на производстве с резервными генераторами. Устройства упрощают обслуживание источников питания, контролируют электролинии и защищают подключенное к ней оборудование.

Сеть двухфазного типа

Требуется блок питания, рассчитанный на характеристику в 200 В. Он будет играть роль объединяющего компонента. Переключательные компоненты используются только в расширительном исполнении. Выполнение данного требования позволит задействовать рубильник в 2-х фазных сетях без ограничений по числу модулей. Допустимое ограничение по напряжению 300 В, суммарная нагрузка на рубильник – 20 А. Популярны модули линейки РР30.

  • Что такое промежуточное реле: конструкция, принцип действия, устройство и идеи по применению (115 фото)

  • Самодельный блок питания на 12 вольт: подбор компонентов и простые схемы для создания своими руками. 130 фото самодельных универсальных блоков

  • Как работает реле контроля напряжения: принцип работы защиты и нюансы подключения реле контроля для дома или квартиры

Конструктивно присутствует 2 модуля, в связи с чем напряжение на выходе способно составить 350 В. Применяемые блокираторы разнообразны. При установке в сооружениях жилого назначения нужен электрощит. Блоки управления работают с использование тиристоров. Ограничение сетевого сопротивления – 40 Ом.

Обычный выключатель и проходной

Как видно из рисунка, проходной выключатель перекидывает рабочий контакт на один их выходных. Чтобы это было лучше видно, мы раскрасили жилы разными цветами. В этом случае прекрасно видно, что при некотором положении нейтраль и фаза закорачиваются. А это пожар, выбитые пробки, куча нервов и переживаний. Запомните простое правило: проходной выключатель никогда не ставят в одной цепи с обычным. Чтобы чего не вышло. Имеется, однако, и одна рабочая схема с применением перекидного выключателя, который мы рассмотрим чуть позже (можете заранее посмотреть второй вариант на рисунке номер 2).

Рисунок 2. Рабочая схема с применением перекидного выключателя

При решении вопроса о трёх точках управления иллюминацией в коридоре. Он перекидывает проводку крест-накрест, за счёт чего создаются любопытные возможности по организации бесконечного числа выключателей

Обратите внимание, что несмотря на все эти манипуляции с нейтралью и фазой, нет возможности создать короткое замыкание. То есть проходной выключатель можно применять в паре с обычным. Вот как это могло бы выглядеть в реальной жизни:

Вот как это могло бы выглядеть в реальной жизни:

  • Свет погашен, как это видно из рисунка. Потому что обычный выключатель разорвал один из проводов.
  • Выходя из спальни на кухню, мы включаем иллюминацию, замыкая контакт.
  • Затем спокойно идём к холодильнику (или турнику – кому что).
  • Дойдя до порога кухни, перекидываем проходной выключатель, который просто меняет полярность фазы и нейтрали на лампочке.

Сейчас найдётся много людей, который скажут, что так работать не будет, а мы ответим, что если бы питание было от постоянного тока, а это часто встречается на судах, в автомобилях и поездах, то все было бы в порядке. Стоит лишь поставить в нужном месте диод. Что касается обычной квартиры, то такое сочетание действительно смотрится не лучшим образом.

Несколько полезных советов по сборке щита

При сборке электрического щита необходимо использовать только качественную и надёжную электротехническую продукцию

Не стоит обращать внимание на более дешёвые китайские аналоги, личная безопасность гораздо важнее

Для подключения проводов к автоматам лучше всего применять специальные наконечники для опрессовки. Конечно тогда придётся приобрести и клещи, с помощью которых выполняется обжим, но их стоимость не слишком высокая.

Использование изолирующей ленты уже не актуально, многие электрики используют исключительно термоусадочные трубки. Такой расходный материал удобен и надёжен и не обязательно приобретать строительный фен, можно воспользоваться обыкновенной зажигалкой.

Для удобства эксплуатации все элементы электрического шкафа должны быть промаркированы. Только тогда можно будет быстро и легко отключить напряжение в определённой комнате. Можно делать пометки на корпусе устройства или сделать небольшие таблички и закрепить их на изделии с помощью скотча.

Схемы подключения

Процесс подсоединения изделий может отличаться в зависимости от типа электрической сети. Подключить прибор к однофазной сети можно, если рубильник двухполюсный. Кроме того, нужно учитывать, что изделия работают в присутствии блока питания.

Существует ряд особенностей:

  • Отрицательное дифференциальное сопротивление в подобных модификациях будет приблизительно 50 Ом. Рубильники иногда оснащены счетчиками, а вот переключатели в этих агрегатах можно встретить редко.
  • При выборе перемычек следует отдавать предпочтение медным деталям.
  • Перед установкой изделий в жилых помещениях нужно убедиться, что в них установлены щиты серии КК202 и т. д. Не рекомендуется использовать реверсивные блочки для однофазных сетей ввиду несоответствия характеристик.

Двухфазная сеть

При подключении переходного рубильника в двухфазную сеть следует предусмотреть присутствие блока питания с показателями в 200 Вт как элемента соединения. Необходимо учесть, что для таких агрегатов нужно использовать исключительно расширительные переключатели. В этом случае изделия будут функционировать в двухфазных сетях вне зависимости от количества модулей.

Максимально допустимое напряжение — 300 В. При этом рубильники будут подвержены нагрузке в 20 Ампер. Зачастую останавливаются на моделях РР30. Некоторые особенности:

  • Приборы имеют два модуля, которые в состоянии обеспечить напряжение на выходе в 350 В.
  • Конструкция блокираторов может варьироваться. В жилых домах обязательно должен быть электрощит. Блоки зачастую оснащаются тиристорами.
  • Максимальные показатели противодействия составляют 40 Ом. В таких агрегатах используются системы закрытых контактов. Контроль электрических колебаний осуществляется при помощи конденсаторов.
  • Реверсивный блок осуществляет поддержку необходимых показателей частоты тока. Если выбраны различные модели, обязательно должен присутствовать контроллер для минимизации отрицательных эффектов от нелинейного искажения.

Трехфазная цепь

В случаях установки рубильника в сеть из трех фаз нужно применять питающие блоки с показателями напряжения 400 В. Кроме того, для таких цепей допустимо использовать импульсные трансформаторы. Подключение устройства осуществляется с помощью инвертирующего входа. Ток выходит через проходные конденсаторы, функционирующие в качестве специального устройства. В этом случае имеет смысл воспользоваться модульными рубильниками.

В продаже встречаются и одномодульные изделия. Их отличительной чертой является минимальные значения напряжения — 350 В. В этом случае сопротивление составляет 55 Ом. Для решения этой проблемы в рубильнике должен стоять блокиратор.

Виды генераторов

Бытовыми источниками энергии могут быть различные типы генераторов, но наиболее востребованными являются бензиновые. Они обладают следующими особенностями:

  • широкий диапазон цен;
  • мощность 0,8-12 кВт;
  • небольшие размеры;
  • существуют стационарные и мобильные модели;
  • существуют однофазные и трехфазные;
  • используется четырехтактный двигатель внутреннего сгорания.

При выборе схемы подключения необходимо учитывать способ охлаждения ДВС, что в свою очередь зависит от времени и частоты работы. Наиболее часто модели оснащены воздушными радиаторами. Промышленные модели способны работать длительное время, так как в них предусмотрено жидкостное охлаждение. Это увеличивает габаритные размеры, но повышает экономичность.

Дизель-генераторы используются реже в домашних сетях, так как их стоимость выше. Однако их использование обосновано большим ресурсом.

Типы электрогенераторов

Существует несколько типов электрогенераторов:

  • Асинхронные. Имеют простую и надежную конструкцию. Все узлы полностью защищены от влаги и пыли. Устройства лучше использовать для активных нагрузок. Асинхронные генераторы не рекомендуют использовать для питания электродвигателя.
  • Синхронные. Они не содержат перечисленных недостатков асинхронных генераторов. Также они способны более точно поддерживать напряжение. Отдавать предпочтение следует бесщеточную конструкцию с лучшими характеристиками тока и меньшими радиопомехами. У инвентарных моделей меньшая мощность и выше стоимость. Однофазные имеют хуже характеристики, особенно недорогие. Немного лучше трехфазные генераторы. Вторым недостатком считается высокая стоимость и более низкая надежность.

Однофазные и трехфазные

Если в доме нет трехфазных потребителей, то лучше установить более простую модель для рационального использования мощности. Подключить самостоятельно однофазный генератор намного проще. Стоимость трехфазных агрегатов выше, а сам генератор должен быть равномерно нагружен по трем нагрузкам равномерно. Выход из строя происходит при превышении разницы на 25%. В качестве резервного источника однофазный генератор предпочтительнее при любых выходах.

Простой способ организации автопереключения

Чтобы не переключать вручную рубильник каждый раз при отсутствии подачи электричества от основной линии электропитания домовладения, можно сделать довольно несложную схему, позволяющую после пуска бензогенератора на автомате перейти с внешней сети к автономной.

Для монтажа схемы автопереключения понадобятся два пусковых устройства (контактора), имеющих перекрёстное подключение. При их работе будут задействованы силовые, а также нормально замкнутые контакты. К этому набору, если нужно обеспечить генератору некоторый интервал времени на прогревание, стоит приобрести ещё и реле времени.

Когда создаётся напряжение в домашней электрической сети от внешней линии, катушка контактора основного ввода будет удерживать в замкнутом состоянии силовые контакты, а нормально замкнутые, наоборот, в разомкнутом.

При исчезновении напряжения в магистрали электропередач силовые контакты разомкнутся, а нормально замкнутые, соответственно, перейдут в замкнутое состояние, что позволит через промежуток времени, заданный временным реле, после запуска генератора подать напряжение на катушку контактора резервного входа. В результате произойдёт замыкание силовых контактов на резервном пускателе, а в домашнюю сеть пойдёт электрический ток от бензогенератора.

Вам это будет интересно Электрический теплый пол как система обогрева квартиры

При возобновлении централизованной подачи напряжения к сети частного дома сработает катушка основного пускателя, что приведёт к замыканию силовых контактов этого контактора и к автоматическому отключению питания от бензогенератора. Владельцу дома остаётся только не забыть остановить работу двигателя устройства для автономной генерации электроэнергии.

Технические характеристики

Все современные рубильники, в зависимости от числа полюсов, разделяются на одно-, двух- и трехполюсные с возможностью коммутации на 1-2 направления.

Также перекидной реверсивный рубильник, исходя из места подсоединения внешних зажимов, делится на устройства с перпендикулярным или параллельным выводом. Существуют также комбинированные варианты.

В продаже есть рубильники со вспомогательными контактами, способствующими защите от возможных перегрузок электросети или короткого замыкания. При отключении оборудования они обеспечивают визуальный двойной разрыв участка электрической цепи: один от стороны питающего провода, другой — от нагрузки.

Если возникает потребность в коммутации электрической цепи под высоким напряжением, рекомендуется приобрести реверсивный рубильник с так называемой дугогасительной камерой, внутри которой происходит гашение электрической дуги, что позволяет избежать неисправности устройства.

Реверсивный рубильник – это ручной переключатель. Он необходим для переключения питания электропроводки дома с городской линии на генератор.

В отличии от автоматического включения резерва – АВР, с помощью реверсивного (перекидного) рубильника происходит ручное включение резерва. То есть, если в городской линии нет напряжения необходимо вручную запустить генератор и переключить его, когда в городской линии напряжение появляется необходимо вручную переключить на линию города и выключить генератор.

Особенность перекидных рубильников заключается в том, что переключение происходит с разрывом цепи, они имеют три позиции: I – 0 – II, или: городская линия – 0 – генератор.

На сегодняшний день, для ручного включения резерва частного дома, почти всегда используются реверсивные (перекидной, модульный) рубильники фирмы ABB.

При электромонтаже в частных домах достаточно двух типов: ABB OT63F3C и ABB OT40F3C, соответственно на 63А и 40А.

Для примера показана схема подключения для трёхфазной схемы электропроводки дома и однофазного генератора.

Эти устройства выпускаются для трёхфазных сетей, но их, без проблем, возможно использовать и в однофазных схемах электропроводки.

Реверсивный рубильник АВВ – модульный, это компактное, современное и надежное устройство. Монтаж возможен в любом щитке на DIN-рейку.

Система АВР

Организация автоматического запуска стоит значительно больше ручного. Однако внешний контроль она не отменяет – запуск ДВС подразумевает управление дроссельной заслонкой. Как и ранее отмечалось, двигатель после пуска необходимо прогреть. Некоторые хозяева используют частичную автоматизацию – основное питание подключено через контактор. При отключении входа он размыкается. На следующем этапе требуется запустить вручную генератор. В нем встроено реле для прогрева и автоматического перехода домашней сети на резервный источник. При появлении электричества в основной сети контактор отключается, а нагрузка идет на общую сеть. При полной автоматизации электроснабжения резерв имеет микропроцессорное регулирование работы генератора.

Подключение генератора

Генератор должен быть хорошо защищен от влаги. Для этого используют отдельное помещение или навес. При монтаже в помещении обязательно предусматривают отвод выхлопа газа. Электрогенератор устанавливают после счетчика, в противном случае придется платить за выработанную самостоятельно энергию. Резервный источник может быть подпиткой во время пиковых нагрузок. Необходимо правильно подобрать схему монтажа, чтобы исключить необоснованных трат.

Нестабильная подача электроэнергии приводит к проблеме – как подключить генератор к домашней сети. Выбирать следует простые и безопасные схемы. Удобным источником энергии станет генератор с ДВС. Оборудование легко перевозить и использовать, его стоимость не высока. Для правильного подбора оптимальной схемы потребуется узнать особенности устройства, переключающего оборудования.
