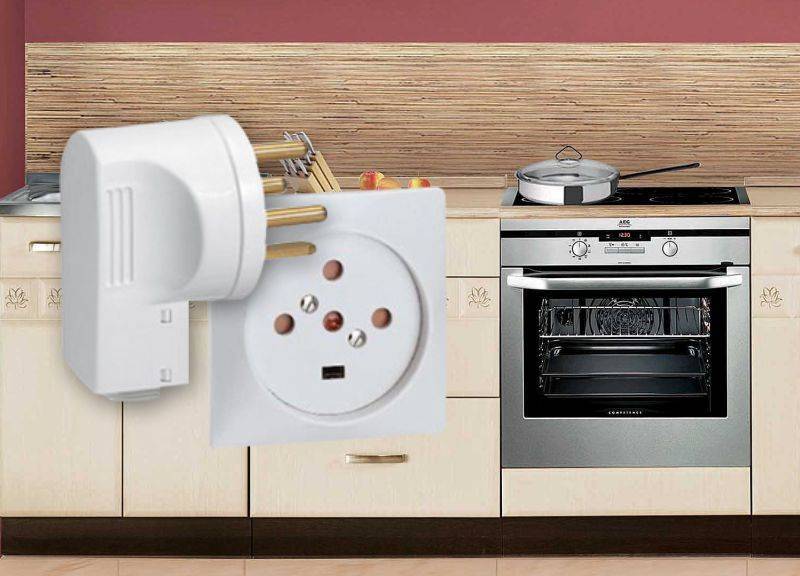

Какая розетка нужна для электрической духовки — подходит ли обычная

Мощность потребления электроприборов

Перед тем как планировать количество и высоту розеток от пола на кухне, придется потрудиться над своеобразным планом потребления энергии. Итак, ниже представлен список электроприборов, которые будут эксплуатироваться на кухне, с их мощностью:

• Освещение – 150-200 Ватт.
• Микроволновка – 2000 Ватт.
• Холодильник – 100 Ватт.
• Посудомоечная машина – 1000-2000 Ватт.
• Чайник электрический – 2000 Ватт.
• Духовой шкаф – 2000 Ватт.
• Водонагреватель – 2000 Ватт.
• Варочная панель — 3500-7500 Ватт.

Специального подключения требуют следующие приборы:

• посудомоечная машина;
• стиральная машина;
• варочная поверхность;
• водонагреватель;
• духовой шкаф.

Наибольшая нагрузка на сеть исходит от работы электроплиты, духового шкафа и водонагревателя.

Обычное подключение подойдет для микроволновки, электрочайника, кухонного комбайна, холодильника, электромясорубки и тостера. При этом наибольшую мощность потребляют посудомоечная и стиральная машины, электрочайник, микроволновка. Хотя все эти приборы не будут включаться в сеть одновременно, нагрузка достаточно высокая. Следовательно, средняя мощность колеблется в пределах 10-15 кВт, как правило, у токоприемников мощность 7 кВт, при обычной и попеременной эксплуатации приборов в доме. Если этот показатель выше, то имеет смысл вывода 380 В разводки и распределения ее по фазам.

Как своими силами подключить питающий кабель

Итак, мы выбрали способ, как подключить наши первоочередные кухонные устройства. Но наши питающие кабели подключены условно. Выясним, как это сделать по-настоящему. Традиционно, рассмотрим раздельно, духовой шкаф и варочную поверхность.

Для духового шкафа (мощностью не более 3.5 кВТ, Р=3.5 kW) необходимо приобрести кусок кабеля ПВС 3*2,5 и обычную бытовую вилку на 16А. Длина кабеля должна быть такой, чтобы после подключения кабель не был натянут

При присоединении к вилке (условимся, кабель имеет коричневую, синюю и желтую жилы), важно подключить желтую (желто-зеленую) жилу к клемме земля. Порядок подключения фазы и ноля следующий: коричневая жила это фаза, синяя это ноль. В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора)

Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля

В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора). Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля.

Там мы увидим соединение для каждой жилы кабеля.

Присоединение выполним следующим образом: L- это фаза, N- ноль, знак земля — желтый (желто-зеленый — это цвета земли с точки зрения электрики) согласно цветам жил

Очень важно: цвета жил провода в вилке при сочетании земля-фаза-ноль, должны соответствовать аналогичному сочетанию в подключаемом устройстве. Если в вилке фаза это коричневая жила кабеля, то и в духовом шкафе это коричневая жила. Точно так же с нулем и землей – сугубо по цветам

Точно так же с нулем и землей – сугубо по цветам.

Варочная поверхность. Как правило, модели варочных поверхностей универсальны. Это подразумевает подключение как на 220В так и на 380В. Переход как на одно так и другое напряжение реализуется с помощью установки соответствующих перемычек. У большинства варочных панелей, в месте подсоединения питающего кабеля (удобно доступная пластмассовая крышка) можно увидеть подобную схему подключения:

В случае квартиры, где выделенное напряжение 220В вывод очевиден (в случае частного дома, при выделенных 380В, электрики адаптируют вывод питания на варочную поверхность на 220В).

Для того, чтобы варочная поверхность работала от 220 В, следует установить перемычки согласно строке 3 схемы подключения. Для напряжения 380В выбираем строку 1. Практически это может выглядеть так:

Или так:

Что касаемо питающего кабеля, лучше использовать ПВС 3*6 (кроме случая, когда кабель в розетке меньшего сечения – а это 3*4мм2). В любом случае, рекомендуется придерживаться принципа – сечение питающего кабеля не может быть меньше сечения кабеля в розетке (провода выступающего из стены, для подключения варочной поверхности). Больше может. Как уже говорилось выше, варочная поверхность емкий потребитель электроэнергии. При мощности 7,3 кВт (Р=7,3kW), необходимо установить розетку и вилку, рассчитанные на ток 32А.

Сочетание цветов жил кабеля с землей, фазой и нулем полностью аналогично случаю духового шкафа.

При подключении питающих кабелей духового шкафа и варочной поверхности была указана марка кабеля ПВС. ПВС это гибкий многожильный силовой кабель в ПВХ изоляции. Но при неразъемном соединении с кабелем электропроводки (а это в большинстве случаев кабель марки ВВГ-нг, с монолитными негибкими жилами) эффективнее было бы использовать аналогичной марки кабель. С точки зрения простоты соединения — возможно. С точки зрения эксплуатации – все таки мы имеем дело с бытовыми приборами, а им присуща некоторая подвижность. Монолитный кабель рассчитан на неподвижность, вероятность поломки жил есть, но не большая. Вероятность же поломки мест соединения внутри прибора уже выше. Поэтому многожильный кабель (ПВС) более удобен, в данном случае.

При выполнении работ с электрооборудованием строго выполняйте меры безопасности от поражения электрическим током.

Это интересно: Посудомоечная машина плохо моет посуду на верхней полке — разбираемся развернуто

Какой кабель выбрать для кухни

Далее нужно рассчитать сечение общего питающего провода эл.щитка и отходящей проводки до каждого токоприемника. Здесь придерживайтесь правил:

при нагрузке приборов до 3,5кВт – медный кабель ВВГнг-Ls 3*2,5мм2

при нагрузке приборов до 5,5кВт – медный кабель ВВГнг-Ls 3*4мм2

при общей нагрузке всех приборов до 10кВт – медный кабель ВВГнг-Ls 3*6мм2

при общей нагрузке всех приборов до 15кВт – медный кабель ВВГнг-Ls 3*10мм2

Почему должна быть именно марка ВВГнГ-Ls, подробно говорится в статье ниже:

Даже если у вас дом со старой системой заземления (без третьего защитного проводника), все равно делайте проводку 3-х жильным кабелем. Это избавит вас в будущем от дополнительных затрат по реконструкции и замене проводов.

В крайнем случае, третий провод будет резервным для ноля или фазы, при возможном обрыве или другом повреждении.

Силовая розетка это. Зачем нужны силовые розетки и вилки

Каждый вид оборудования имеет свои требования к мощности сетевых подключателей. Силовые розетки и вилки созданы для присоединения к сети бытового и промышленного оборудования 16А или 63А при напряжении как 220В, так 380В. Они используются в работе с переносным и стационарным оборудованием, а выгодно приобрести их можно, например, здесь  contactica.com.ua .

Особенности и преимущества силовых розеток и вилок

Вы их оцените. Как розетки с вилками, так и плюсы от их использования.

1. Степень защиты на уровне IP44 и IP67. Это очень высокие показатели, которые буквально нам говорят о том, что использовать силовиков можно не только в помещении, но и там где есть место для влаги и грязи (на улице, например). Некоторые виды силовиков не боятся и полного погружения в воду. Работают в таком режиме они абсолютно нормально.
2. 100% безопасность. Корпус силовых розеток и вилок изготовлен из специального пластика, кроме того – у них есть «шторки» и заземление.
3. Качественные материалы изготовления. Особая неуязвимость и безопасность силовиков в использовании обеспечивается производством из ударопрочной самозатухающей пластмассы.

Очевидно, силовые розетки нужны там, где есть мощное оборудование, а условия работы являются не самыми благоприятными для техники (влага и т.д.).

Предназначение силовых розеток и вилок

Преимущества силовиков открыли для нас одну истину – такие розетки и вилки нужны для подключения мощного оборудования. Промышленного, бытового? Здесь уже разницы нет. Мощной может быть электроплита, в равной степени, как и деревообрабатывающий станок.

Ценность силовых розеток и вилок в том, что они рассчитаны на высокое напряжение и плохие рабочие условия. Они отличаются разными показателями водо- и пыленепроницаемости. Во всех случаях – высокими. Такие розетки и вилки обеспечивают одно- и трехфазное подключение. Однофазники созданы для использования в бытовых условиях, например, для подключения мощной техники. Трехфазники – больше стандарт промышленного электрооборудования. Хотя и для подключения некоторых видов импортной бытовой техники они также используются.

Конкретной области применения силовых розеток и вилок нет. Они могут пригодиться везде, где есть электричество и мощное оборудование. Как у вас дома, так и на производстве. А чтобы их правильно выбрать, нужно разбираться в существующих типах силовиков.

Розетки

С конструктивной и технической точки зрения, все розетки делятся на две группы: с заземляющим контактом и без него. В большинстве случаев предпочтение отдаётся первому варианту, потому что основная масса современных бытовых приборов поступает в продажу с евровилками, в которых присутствует контакт заземления. Соответственно и провод у них трехжильный, имеющий контур для заземления.

Если ремонт производится в квартире старой постройки, где установлены советские розетки, то, их придётся демонтировать и убрать, заменив новыми. Помимо этого, вместо старой проводки укладываются трёхжильные кабеля соответствующего сечения. Таким образом, процесс замены требует и времени, и финансов, к тому же он не так прост, как может показаться на первый взгляд.

Количество розеток рассчитывается с учётом единиц бытовой техники. Учитывайте и такой момент, что год от года её становится всё больше, что потребует дополнительных приспособлений. Существуют определённые приборы, которые на кухне всегда присутствуют в кухне: холодильник, газовая или электрическая плиты, электрический чайник, вытяжка и микроволновка. Остальные появляются с ростом благосостояния семьи. Поэтому проводя ремонт на кухне, учитывайте, какие приборы уже имеются, и какие планируется приобретать в ближайшем времени.

Читать также: Как правильно установить и подключить розетку для варочной панели

Стоит отметить, что бытовые приборы отличаются друг от друга мощностью потребления электроэнергии. Например, посудомоечная машина, электрический чайник или плита – это очень мощные агрегаты, к которым подводится отдельная линия подачи электропитания от распределительного щита с установкой отдельного автомата и УЗО. А значит, сначала правильно определяется место установки этих приборов, а уже потом решается вопрос о необходимой высоте монтажа розеток.

Порядок подключения

Вне зависимости от типа устройства, подключение духового шкафа происходит в несколько этапов:

Необходимо оценить имеющуюся проводку. Подключить духовой шкаф можно только если:

• Физическое состояние хорошее.
• Сечение проводников не меньше необходимого.
• На линии имеется автоматический выключатель или хотя-бы рубильник. Они нужны для обесточивания оборудования при аварийной ситуации.

Если имеющаяся проводка не соответствует требованиям, необходимо проложить новую трассу от щитка до предполагаемого места установки духового шкафа. На этой линии надо будет поставить автомат подходящего номинала. Подробнее о сечении проводов и номиналах автоматов к ним будем говорить дальше.

Что делать

Сначала надо подготовить духовку к подключению к электросети. На духовом шкафу может иметься сетевой шнур. Иногда он заканчивается трехконтактной вилкой (с заземлением), иногда вилки нет. В зависимости от способа подключения можно на шнур установить вилку, а можно обойтись без нее. Можно даже шнур поменять — это даже на гарантию не влияет.

Все дело в том, какой способ подключения вы выберете. Можно — традиционный через трехконтактную розетку с вилкой. Можно тот, который не такой удобный, но считается более правильным. Через клеммную колодку. В зависимости от выбранного способа подключения производите соединение электрических проводов (об этом подробнее ниже).

В некоторых случаях к духовому шкафу уже подсоединен сетевой шнур с вилкой

Подготовить место под установку встраиваемой духовки. Обычно производители рекомендуют чтобы сзади и снизу поступал холодный воздух для вентиляции. Если в мебели есть задняя стенка, в ней делают отверстие или вообще ее вырезают насколько это возможно

Чтобы обеспечить приток воздуха снизу, можно по бокам уложить подкладки высотой в несколько сантиметров (важно чтобы вверху между духовкой и столешницей тоже оставался воздушный зазор. Кроме того, боковые стойки шкафа должны быть подогнаны под размеры духовки — ее надо закрепить к боковинам шурупами.
Такого плана картинка будет в вашей инструкции с точными монтажными размерами
Встраиваемый духовой шкаф устанавливают на место, проверяем вертикальность и горизонтальность установки строительным уровнем, при необходимости, корректируем. Открываем дверку, на боковых планках есть отверстия, в них устанавливаем саморезы, которые будут держать духовку на месте

Чтобы при вкручивании шурупов стенки мебели не разломались, предварительно сделайте отверстие, использовав сверло диаметром чуть меньше диаметра самореза.

Открываем дверку, на боковых планках есть отверстия, в них устанавливаем саморезы, которые будут держать духовку на месте. Чтобы при вкручивании шурупов стенки мебели не разломались, предварительно сделайте отверстие, использовав сверло диаметром чуть меньше диаметра самореза.

На этом, собственно, все. Подключить духовой шкаф уже подключили, но не всем до конца понятны некоторые нюансы и, скорее всего, есть масса вопросов по электрической части. О них и поговорим дальше.

Установка встраиваемых духовых шкафов

Установить электрический духовой шкаф можно в любом удобном для хозяйки месте, однако, мойка и посудомоечная машина должны находиться от духовки на определённом расстоянии.

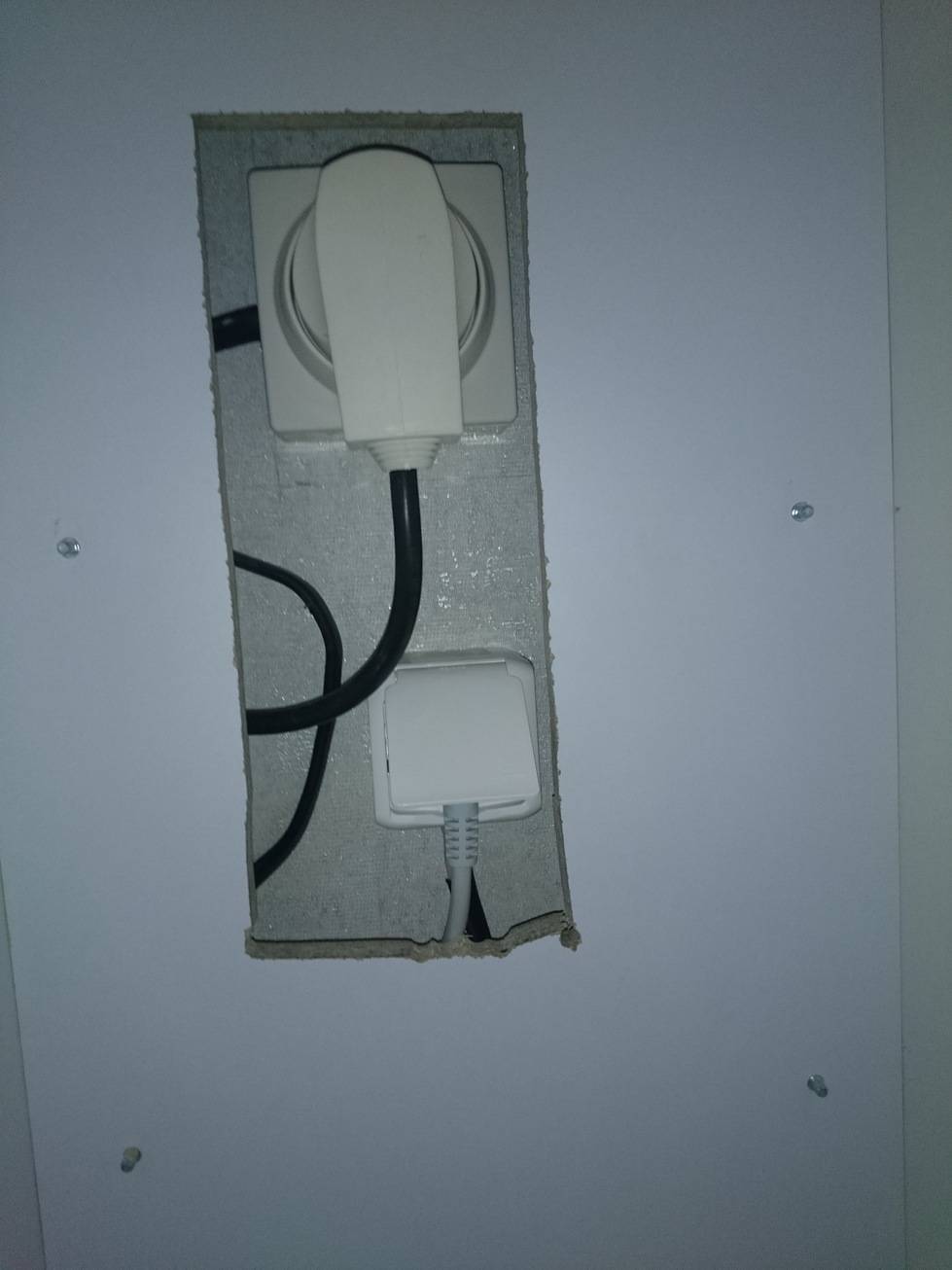

Розетку можно расположить хоть слева хоть справа, но не ниже десяти сантиметров от пола. Лучше других сюда подойдёт силовая розетка, рассчитанная на сорок Ампер. Газовые духовые шкафы необходимо устанавливать на расстоянии примерно 1,2 метра от источника топлива.

Возле холодильника установить духовой шкаф можно. Но при этом нужно учесть, что жир из духовки может попадать на стенки холодильной техники, а это не украсит её внешний вид. Поэтому установка духового шкафа в некотором отдалении от холодильника станет более разумным решением.

Расположение духовки в нише

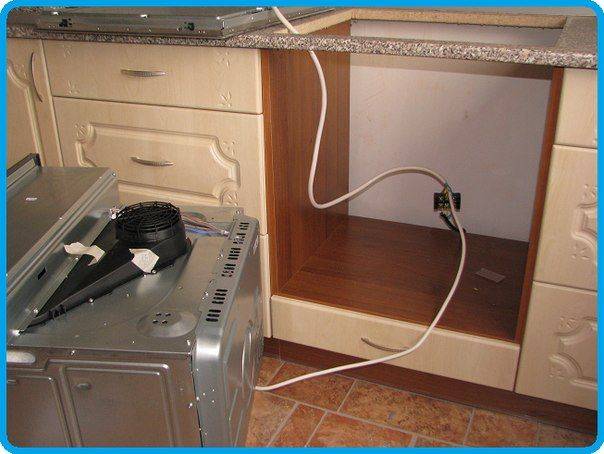

Перед подключением духового шкафа необходимо подготовить нишу для его установки. Нужно обязательно проследить за тем, чтобы не образовалось даже малейших прекосов (проконтролировать это можно воспользовавшись уровнем), иначе тепло будет распределяться неправильно и устройство быстро выйдет из строя.

Во время работы духового шкафа выделяется тепло, в связи с этим необходимо оставить расстояние между стенками ниши и духовки, это также предотвратит преждевременную поломку изделия.

Конкретные расстояния от стенок ниши до частей духового шкафа:

• до задней стенки духового шкафа – 40 мм;
• до левой и правой стенки духовки — по 50 мм;
• расстояние до дна духового шкафа – 90 мм.

Как подключить духовой шкаф к электричеству

После того как духовка стоит в нужном месте, можно приступить к его подключению. Если в доме применяется проводка из алюминия, необходимо проложить медный трехжильный провод от электрощита к розетке духового шкафа.

Этот процесс очень важен, поэтому необходимо выполнить его без ошибок и по правилам:

• Если мощность устройства от 3 до 3,5 киловатта, ток потребления составит 16 ампер. В щиток ставится отдельный автомат на 25 ампер только на одно включение аппарата. Затем в кабельном канале от него к розетке нужно протянуть провод ВВГ – 3*2,5.
• В случае когда мощность устройства более 3,5 киловатта, ток потребления будет составлять около 32 ампер. Выполнить нужно будет тот же самый процесс, но автомат поставить на 40 ампер. Провод тоже потребуется другой, ВВГ – 3*4,0.

Осталось подключить встраиваемый духовой шкаф к электросети. Для этого потребуется трехклеммная евророзетка, которую нужно будет подключить к проложенному в кухне проводу.

В случае если схема электропроводки в квартире двухпроводная, в которой отсутствует заземление, необходимо будет вызвать электрика, чтобы он подвёл «землю» из главного щита питания подъезда.

Сегодня изготавливаются духовые шкафы с разными параметрами, характеристиками и конфигурациями. На задней стенке некоторых изделий располагается разъем с тремя контактами, благодаря ему подключается трехжильный кабель.

На других агрегатах установлен только клеммник с винтами. Для подключения такой духовки необходимо кабель затянуть винтами, а евровилку подключить с другой стороны. Перед тем как установить встроенный духовой шкаф своими руками и проводить электромонтажные работы, нужно обязательно отключить напряжение сети.

Место и правила установки

Прежде чем установить розетки, следует проанализировать пространство на кухне, так как вблизи не должны находиться раковина, слив и водопроводные трубы. Нельзя делать розетку сразу за стенкой духовки (там она может нагреваться), монтировать над уровнем столешницы. По европейским стандартам высота 15 см над уровнем пола является оптимальной. Однако не стоит принимать данную рекомендацию буквально. Обычно отталкиваются от имеющихся условий и целей. Лучшим местом расположения считается площадь стены ниже рабочей поверхности, если к ней есть нормальный доступ. Розетку также стараются размещать подальше от холодильника, плиты. Такие меры снижают риск короткого замыкания.

Некоторые электрики предлагают не устанавливать отдельные силовые розетки, а запитать духовку или панель с помощью удлинителя. Не следуйте подобным советам, так как они могут создать пожароопасные ситуации. От того, насколько правильно подсоединена электротехника, зависит благополучие всех членов семьи.

Подводка электропитания

Поскольку устанавливаемое устройство относится к энергоемким изделиям, для подводки к нему электропитания потребуются отдельный кабель с тремя жилами и достаточно «мощная» розетка.

Важно обратить внимание на то, чтобы одна из этих жил была в желто-зеленой изоляции, что свидетельствует о наличии в кабеле защитного заземляющего провода PEN (PE). Толщина жил подводящего питание кабеля должна соответствовать номинальной мощности духовки, составляющей обычно 3-3,5 кВт. С учётом указанной величины потребления их сечение выбирается порядка 2,5 мм²; при этом максимальный ток в линии может достигать 16-ти Ампер

С учётом указанной величины потребления их сечение выбирается порядка 2,5 мм²; при этом максимальный ток в линии может достигать 16-ти Ампер

При большей мощности сечение проводов нужно будет увеличить до значения 4,0 мм², поскольку ток в питающей цепи возрастает в этом случае до 32-х (40) Ампер

С учётом указанной величины потребления их сечение выбирается порядка 2,5 мм²; при этом максимальный ток в линии может достигать 16-ти Ампер. При большей мощности сечение проводов нужно будет увеличить до значения 4,0 мм², поскольку ток в питающей цепи возрастает в этом случае до 32-х (40) Ампер

Толщина жил подводящего питание кабеля должна соответствовать номинальной мощности духовки, составляющей обычно 3-3,5 кВт. С учётом указанной величины потребления их сечение выбирается порядка 2,5 мм²; при этом максимальный ток в линии может достигать 16-ти Ампер. При большей мощности сечение проводов нужно будет увеличить до значения 4,0 мм², поскольку ток в питающей цепи возрастает в этом случае до 32-х (40) Ампер.

Соответственно двум этим цифрам выбираются защитные автоматы, включаемые в отдельную питающую линию (на 25 и 40 Ампер, соответственно). Устанавливаемая для шкафа розетка стандарта «Евро» рассчитывается при этом на ток не менее 16 Ампер.

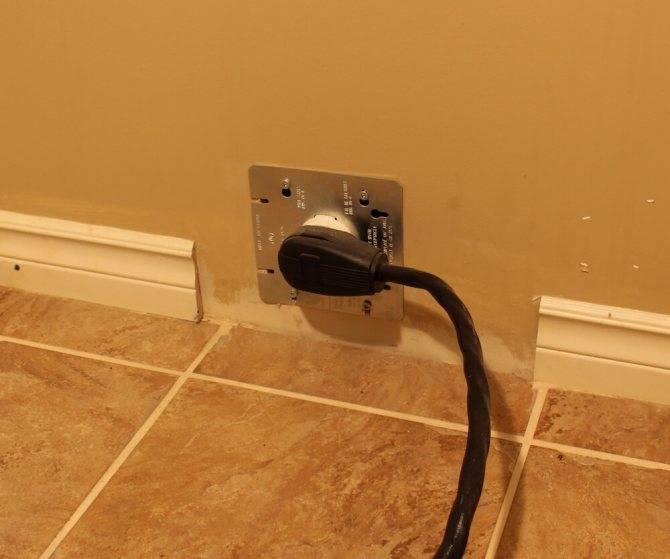

При мощности устройства свыше 3,5 кВт предпочтение следует отдать розетке, оснащённой автоматическим выключателем и рассчитанной на токи не менее 32-х Ампер.

Как подключить леску к электрощиту?

Когда подключается духовой шкаф к электрощитку, для него рекомендуется выделение отдельной косильной лески, которую защищает выключатель-автомат:

• Если номинальный ток у прибора составляет 16А, устанавливается автоматический выключатель на 25 А.
• Если – 32А, выключатель нужно брать на 40А.

READ Можно ли поставить телевизор на электрический камин

Важно! Обязательно требуется подключение защитного заземления. У питающего кабеля духового шкафа есть одна заземляющая жила, соединенная с корпусом прибора

Ее выводят для того, чтобы соединить с соответствующим контактом на электрической вилке. Цвет изоляции у такой жилы – желто-зеленый.

Иногда у выведенных проводов изоляция может быть одинакового цвета или маркировка проставлена не такая, как принято.

Важно! Если подключение выполняется самостоятельно, обязательно нужно убедиться в правильности соединения всех выводов. Для того чтобы обнаружить фазный проводник, можно применить обыкновенную индикаторную отвертку

А вот для того, чтобы не спутать заземляющий и нулевой провод, придется воспользоваться тестером

Для того чтобы обнаружить фазный проводник, можно применить обыкновенную индикаторную отвертку. А вот для того, чтобы не спутать заземляющий и нулевой провод, придется воспользоваться тестером.

Чтобы определить фазный, нулевой и заземляющий провода, можно воспользоваться следующим алгоритмом:

• Используя индикаторную отвертку, в месте, где будет устанавливаться электрическая розетка, следует определить провод фазы. Его обязательно нужно пометить изолентой или подписать.
• Для определения нулевого провода на электрощитке также используется индикаторная отвертка.
• Чтобы обнаружить заземляющий проводник, нужно внимательно осмотреть металлический корпус щитка или специальную колодку. Обычно он подключается к ним.
• Далее производится отключение фазного и нулевого проводов от вводного автомата. Потом их нужно соединить между собой.
• Со стороны прибора нужно проверить сопротивление с помощью тестера, которое образуется между проводом фазы и двумя оставшимися. Когда значение сопротивления будет минимальным, это говорит об обнаружении нулевого провода.
• После идентификации и подписания всех проводов можно устанавливать розетку и подключать кабель к выключателю-автомату.

Как подключить встроенную духовку: особенности установки электрического духового шкафа

С установкой электрического духового шкафа дела обстоят немного легче – здесь нет газовых шлангов, и бояться практически нечего. Но это еще не означает, что можно расслабиться и не соблюдать правила электробезопасности. Здесь как раз все наоборот, и неправильно подсоединенная электрическая духовка может доставить хозяевам массу проблем, самой серьезной из которых является замыкание и, как следствие, пожар. Обязательно делайте все правильно – в частности соблюдайте несколько бесхитростных правил.

1. Электродуховка является мощным потребителем энергии, и подключать ее нужно отдельной веткой провода сечением не менее 2,5 квадрата. Естественно, провод должен быть цельным и не иметь никаких скруток, даже качественно спаянных.
2. Ветка, обеспечивающая энергоснабжение электрического духового шкафа, в обязательном порядке должна оснащаться отдельным автоматическим выключателем – его мощность нужно рассчитать исходя из потребляемой силы тока приобретенной вами духовки. Как правило, это 16-20 ампер – если в паре с духовкой еще будет подсоединяться электрическая варочная панель, то автомат подбирается исходя из общей потребляемой мощности.

3. Заземление – его наличие обязательно. Именно от заземления зависит безопасность эксплуатации электрической духовки. В частных домах с этим проблем нет, а вот в квартирах иногда бывают – как правило, в старых постройках заземление попросту отсутствует. Его придется сделать самостоятельно, протянув дополнительную жилу провода к общему щитку в подъезде и подключив ее к любому металлическому элементу.

А во всем остальном установка и подключение электрического духового шкафа ничем не отличается от монтажа газового. Единственное, что дополнительно здесь понадобится сделать, так это оборудовать провод духовки вилкой – здесь все очень просто. Кабель имеет три жилы, одна из которых является заземлением – как правило, это желтый или зеленый провод. Их необходимо подсоединить к заземляющей клемме. Остальные два провода прикручиваются к двум другим клеммам вилки – какой и куда без разницы. Контакты нужно обжимать сильно, дабы они не грелись и изоляция проводов не оплавлялась – это, опять же, может привести к короткому замыканию.

И завершающим этапом установки любой духовки является проверка ее работоспособности и первый холостой запуск. Просто включаем духовку согласно инструкции, проверяем сначала индикацию, потом нагрев, а когда убедитесь, что все тэны или конфорки работают, запускаем ее на полную мощность. На термометре задаем температуру 150 градусов и выжигаем заводскую смазку внутри духового шкафа. Возможно, а вернее наверняка, из нее повалит дым. Пугаться не нужно, для этого и существует понятие первого пуска – после того, как дым перестанет идти, духовкой можно будет полноценно пользоваться.

Как подключить встроенную духовку фото

В принципе, все. Теперь дело за вами. Единственное, что еще скажу, так это о том, что если вы не уверены в своих силах, то за эту работу лучше не браться. А в остальном все довольно просто, и, по большому счету, бояться здесь нечего – особенно если вы на стадии ремонта позаботились о прокладке отдельной ветки электрического кабеля.

Выполнение монтажных работ

Главное при выполнении электромонтажных работ – это соблюдение правил безопасности. Всегда работайте только при отключенном электропитании.

Подключение вилки и розетки

Для подключения вилки провод от духового шкафа или плиты зачищаете, если провод многожильный, то опрессовываете его наконечниками НШВ и пропускаете через корпус вилки. Фазу и ноль монтируете на крайние контакты вилки. Желто-зеленую заземляющую жилу – на средний контакт. Чтобы провод не болтался внутри вилки, зажимаете его хомутиком и закручиваете корпус вилки.

Подключение розетки производится следующим способом: розетка монтируется в необходимом месте, корпус розетки снимаем и подключаем к нем силовую линию. Фазу и ноль монтируете на крайние контакты розетки. Жёлто-зелёную заземляющую жилу – на средний контакт. Далее прикручиваем корпус розетки.

Схемы подключения кабеля к духовому шкафу и варочной панели

Существует две основных схемы подключения электроплиты или варочной панели: однофазная и трехфазная. Подключение осуществляется к клеммам, варочной поверхности, доступ к которым можно получить через ее заднюю крышку – она откручивается и снимается. Внимательно отнеситесь к цветовой маркировке на клеммах – это позволит вам не ошибиться, ознакомьтесь с инструкцией по подключению и требованиями безопасности.

Однофазная схема 220В (наиболее распространена в квартирах)

Фаза L одновременно подсоединяется на клеммы L1-3 варочной панели. Для этого между ними на заводе-изготовителе установлены две съемные медные перемычки. Если перемычек у вас по какой-либо причине нет, их можно сделать самостоятельно из электрического кабеля, сечение которого не меньше, чем у питающего. Ноль N подключается на клеммы N1-2. Защитный проводник PE – на клемму PE.

Трехфазная схема 380В (распространена в частных домах и на предприятиях)

Фазы A, B, C – подсоединяются к клеммам L1-3 варочной панели. В данном случае необходимо снять перемычки, установленные на заводе между клеммами L1-3. Ноль N подключается на клеммы N1-2. Защитный проводник PE – на клемму PE.

Подключение духового шкафа осуществляется гораздо легче. Чаще всего к таким приборам уже в комплекте идет электрический шнур с вилкой для подключения, поэтому евровилка просто вставляется в евророзетку. Чтобы подсоединить к автоматам или клеммам лучше всего использовать отдельный кабель, так как если вы отрежете вилку у кабеля из комплекта – это может существенно повлиять на гарантию к данному прибору.

Схема подключения духового шкафа всегда в однофазном исполнении:

• Фаза L подсоединяется на клемму L духового шкафа;
•  Ноль N подключается на клемму N;
• Защитный проводник PE – на клемму PE.

Порядок монтажа

Подключение кухонной техники обычно осуществляется на конечной стадии ремонта помещения. Это означает, что в комнате уже закончены отделочные работы, проложены питающие провода, возможно, стоит мебель. Остается только разобраться с тем, как правильно подключить устройство, и что для этого необходимо.

Чтобы все было сделано правильно, рекомендуется озадачиваться соответствующим вопросом еще на начальной стадии проектирования, составления схемы прокладки коммуникаций. На этом этапе выясняется, какая нужна розетка, будет она встраиваемой или накладной, также нужно определиться с высотой ее размещения.

Подготовительные работы

Сначала следует определить место установки для плиты с электроподжигом или встраиваемой варочной поверхности. В идеале, необходимо знать модель и технические характеристики устройства. Вполне возможно, что потребуется предусмотреть подключение напрямую.

Это означает, что получится обойтись без розеток и вилок. Кроме этого, акцент делается на мощности оборудования, исходя из чего производится выбор фурнитуры, провода, автоматического выключателя номиналом 32А и УЗО номиналом 40А.

Лучше всего приобретать медный провод у проверенного производителя, тогда он будет соответствовать действующим государственным стандартам

Данному моменту стоит уделить повышенное внимание, поскольку от этого зависит не только долговечность эксплуатации проводки и прибора, но и ваша личная безопасность

Если подключить плиту без розетки не получится, следующим шагом будет выбор фурнитуры с требуемыми характеристиками

Важно обратить внимание на параметр номинального тока. Необходимо учесть и тип установки силовой фурнитуры: для скрытой установки или для открытого исполнения

Соответственно, к ней понадобится выбрать вилку, если, конечно, она не идет вместе с бытовым прибором

Соответственно, к ней понадобится выбрать вилку, если, конечно, она не идет вместе с бытовым прибором

Соответственно, к ней понадобится выбрать вилку, если, конечно, она не идет вместе с бытовым прибором

Стоит также принять во внимание, что ряд изделий зарубежного изготовления несовместимы с отечественными розетками и могут потребовать использования переходника, чего желательно избегать

Определение места установки

В этом вопросе необходимо руководствоваться исключительно правилами электрической безопасности. Размеры розетки не должны препятствовать размещению плиты относительно рабочей стенки.

Она не должна монтироваться непосредственно на рабочей поверхности и в скрытых местах, где будет затруднен доступ к обслуживанию. Категорически не допускается устанавливать силовую фурнитуру в следующих зонах:

• рядом с местом расположения мойки;
• рядом со стиральной машинкой;
• вблизи посудомоечной машины.

В случае установки плиты на ножках, или если варочная поверхность будет встроена в кухонный гарнитур, идеальным является место на высоте 10–15 см от уровня пола. Электрическая точка должна находиться вдали от воды и огня. С учетом действующих норм, плиту лучше подсоединять сразу через розетку или напрямую к силовому проводу.

Особенности установки и последовательность монтажа

Если предыдущие пункты выполнены, можно приступать к подключению плиты. Работу легко выполнить своими силами, однако при наличии любых сомнений лучше вызывать специалиста. Подключение осуществляется на обесточенной линии. Этот факт дополнительно следует проверить посредством индикаторной отвертки.

Независимо от типа розетки, она может монтироваться уже после чистовых работ. Если выбор пал на встраиваемую фурнитуру, потребуется выполнить коронкой соответствующий монтажный стакан.

В подрозетник заводится питающий кабель. Посредством специального инструмента — стриппера — выполняется снятие защитной оплетки на 8–10 мм.

Концы проводов подсоединяются к механизму розетки, согласно распиновке. Следует учесть, что желто-зеленый провод отвечает за заземление (обычно подключается к центральной клемме), белый или коричневый — за фазу, голубой — за ноль. Контакт должен быть максимально надежным, однако «пережимать» провода не стоит, поскольку можно повредить клемму или проводники.

Для проверки качества соединения удостоверьтесь в надежном закреплении контактов. Фиксация подрозетника к стене обычно выполняется посредством гипсового раствора или алебастра. После полного высыхания смеси при помощи шурупов фиксируется сам механизм, затем устанавливается изолирующая внешняя накладка.

Далее проверяется, какое напряжение в розетке, есть ли заземление. Это делается с применением тестера. Если все в норме, можно переходить к этапу подключения варочной поверхности или плиты.
