Правила выбора, характеристики и защита кухонных розеток для вытяжки

Способы подключения вытяжки на кухне к электричеству

Существует несколько способов того, как подключить вытяжку к электросети

Обратите внимание на то, что делать постоянное подключение сетевым удлинителем запрещается – это может привести к пожару

Видеоинструкцию по подключению смотрите в конце статьи.

Подключение шлейфом

Это самая простая и удобная схема, если отдельное подключение не было предусмотрено. Такая ситуация чаще всего возникает при добавлении вытяжки в уже существующий интерьер.

Установите удобным для вас способом дополнительное гнездо подключения для вытяжки и пробросьте от него трехпроводной шлейф до ближайшей розеточной группы. Подключите шлейф к выбранной точке и вновь поставленному гнезду. При необходимости спрячьте его в короб или плинтус. Некоторые модели вытяжек допускают подключение непосредственно к шлейфу.

Замена розетки на двойную

Этот способ используется, если рядом с вытяжкой уже расположено гнездо для подключения, но оно занято другим потребителем. Тогда достаточно заменить существующую розетку на новую с возможностью подключения необходимого количества устройств.

Встречаются розетки, размер которых позволяет ставить их в стандартную коробку, а также допускающие подключение одновременно четырех потребителей.

Проведение новой линии для вытяжки

Этот способ применяется, если уже проложенная линия питания работает с предельной нагрузкой и подключение любого дополнительного прибора вызовет ее перегрузку.

Недостаток такого способа – большой объем работ, так как вам придется прокладывать новую линию от электрощита, который может находиться на большом расстоянии от кухни. Кроме того, необходимо каким-то образом спрятать дополнительный провод, а сделать это бывает непросто.

При этом вы сможете установить подключение для вытяжки в любом удобном месте и предусмотреть дополнительные точки для подключения электроприборов, не предусмотренные ранее. Также на работу подсоединенного к этой линии оборудования не будут влиять другие устройства.

Лучшие подвесные вытяжки для кухни

В этот рейтинг вытяжек для кухни вошли представители словенской торговой марки Gorenie, отечественная Kronasteel и итальянский производитель LEX. Все вытяжки обладают примерно одинаковыми характеристиками и на хорошем уровне справляются со своими обязанностями, так что критериями выбора скорее всего станут дизайн, знакомое имя бренда и отзывы покупателей, использующих подобные устройства.

Gorenje DU 5345 W	Kronasteel Jessica slim PB 600 white	LEX Simple 600 Inox
Ширина / глубина / высота, см	50 / 13 / 48,5	60 / 8 / 50	60 / 15 / 50
Потребляемая мощность, Вт	150	240	180
Макс. производительность, м3/час.	300	350	340
Тип управления	электронное	механическое	механическое
Лампы использующиеся для освещения	галогенная	накаливания	накаливания
Макс. уровень шума, Дб	54	58	52
Диаметр патрубка воздуховода, мм	120	120	120
Режим работы	отвод / циркуляция	отвод / циркуляция	отвод / циркуляция
Количество скоростей	3	3	3
Тип фильтров	жировой	жировой + угольный	жировой

Gorenje DU 5345 W

Работу вытяжки обеспечивает трехскоростной электродвигатель – несмотря на размеры, устройство обладает производительностью до 300 м³/час, чего вполне достаточно для очистки воздуха в кухне площадью до 10 м². Управление режимами и включение освещения осуществляется кнопками на передней панели.

+ Плюсы Gorenje DU 5345 W

1. Простота управления. Для лампы подсветки и каждой скорости своя кнопка.
2. Легкость монтажа – вытяжка прикручивается дюбелями, после чего остается только закрыть крышку.
3. Маленький вес.
4. Возможность работы в режимах отвода и циркуляции воздуха.
5. Соотношение цена-качество.

— Минусы Gorenje DU 5345 W

1. Тонкий металл корпуса. На работу не влияет, но есть общее чувство «хлипкости» конструкции. В некоторых устройствах может ощущаться продавливание панели.
2. На высоких оборотах ощутимо шумит воздух в корпусе и гофропроводе.
3. Нет заземления корпуса. Но двигатель находится в пластиковом чехле и не контактирует с корпусом вытяжки.
4. Класс энергоэффективности «Е»

Kronasteel Jessica slim PB 600 white

Подвесная универсальная вытяжка для небольшой кухни с трехскоростным электродвигателем, производительностью до 350 м³/час. Подключается для работы в рециркуляционном и отводном режиме. Все управление осуществляется пятью кнопками – питание устройства, три режима работы и подсветка.

+ Плюсы Kronasteel Jessica slim PB 600 white

1. Лампа подсветки находится спереди, а не возле стены. Параметр на любителя, но чаще всего заняты именно передние комфорки.
2. Жировые фильтры занимают почти всю нижнюю поверхность – меньше приходится мыть саму вытяжку.
3. Удобное расположение кнопок управления – наглядно видно все режимы работы.
4. Угольный фильтр в комплекте.
5. Невысокая стоимость по сравнению с аналогами.

— Минусы Kronasteel Jessica slim PB 600 white

1. Тонкий металл корпуса. Если есть вероятность, что вытяжку зацепят в процессе эксплуатации, то лучше поставить дополнительные шайбы на крепления, чтобы не прогнулся корпус.
2. Нет прокладок в местах соединения частей корпуса – если их установить самостоятельно, то уровень шума значительно уменьшается.
3. Низкая цена влияет на общее качество материалов и сборки – у вытяжки белого цвета вполне может быть черный сетевой шнур.

LEX Simple 600 Inox

Сочетания экономичного трехскоростного двигателя мощностью 180 Вт и производительности в 340 м³ хватит для использования на средних размеров кухне площадью до 10-12 м². Небольшой вес в 4,5 кг определяет простоту монтажа, а интуитивно понятное кнопочное управление и низкий уровень шума – комфорт эксплуатации.

+ Плюсы LEX Simple 600 Inox

1. Универсальный серебристый цвет.
2. На первых двух скоростях работу вытяжки практически не слышно (шум на третьей скорости или в интенсивном режиме это неизбежное зло для устройств такого класса)
3. Качественная сборка корпуса – все надежно закреплено и не дребезжит при работе.
4. Защитный козырек под панелью управления.
5. Хорошее сочетание цены, надежности и функциональности – вытяжка может быть установлена для работы в режиме отвода и циркуляции.

— Минусы LEX Simple 600 Inox

1. Несколько угловатый и прямолинейный дизайн, но это исключительно дело вкуса.
2. Неэкономичная подсветка на лампах накаливания – они потребляют 80 Вт/час и сильно нагревают поверхность вытяжки.

Виды вытяжек и их особенности при подключении к электросети

Для вытяжки на кухне монтируется отдельная розетка

С точки зрения подключения к бытовой электрической сети представленные на отечественном рынке модели вытяжек различаются по следующим признакам:

• конструктивное исполнение;
• способ установки;
• мощность, потребляемая агрегатом от сети.

В соответствии с первым признаком кухонные вытяжки бывают куполообразными, с наклонными плоскостями или горизонтальными. Большинство известных конструкций не создают особой помехи для установки сетевой розетки. По второму признаку выбор вариантов также многообразен. Приборы имеют следующие исполнения:

• подвесные;
• встраиваемые в навесной шкаф;
• настенные;
• угловые и островные.

Розетку для встраиваемой вытяжки на кухне удобнее всего поместить в навесном шкафу или непосредственно над его верхней панелью. Если в кухонном помещении имеется настенный вытяжной агрегат, она устанавливается в кожухе воздуховода. Оптимальный вариант расположения электрической розетки – на высоте 110 см от столешницы кухонного гарнитура. В этом случае место установки подходит практически для любых моделей вытяжных устройств. От мощности монтируемой на кухне модели зависит выбор типа розеточного изделия и питающего кабеля для его подключения.

Как установить?

Остается приступить к монтажу согласно подготовленной схеме:

1. Сначала розетки распределяются по стенам и на кухонном фартуке, делаются отметки, соотносятся с выведенными кабелями напряжения.
2. Затем в отмеченных местах делаются отверстия в стене, необходимые для правильной установки при помощи перфоратора и круглой насадки.
3. Устанавливается подрозетник, который надежно фиксируется в стене.
4. К розетке подводятся силовые линии, фиксируются в соответствии с правилами монтажа, устанавливаются накладки.
5. Остается проверить работоспособность.

Выдвижные варианты устанавливаются в отверстие, которое высверливается в рабочей поверхности. Подключить их можно в спрятанную за кухонным гарнитуром розетку или расположенную в фартуке.

Если у вас нет опыта, лучше не рисковать и обратиться к специалистам.

Устройство электрической проводки на кухне является непростой задачей, поскольку если неграмотно расположить электрические розетки, то они могут стать помехой при установке мебели и оборудования, испортить внутреннее оформление и даже стать угрозой безопасности вашего жилища.

Подключение вытяжки к электросети

На самом деле этот этап может быть реализован несколькими способами. Но, устанавливать и подключать прибор к электросети может только специалист. Практически все вытяжки работают от электросети 220-230 В, 50 Гц. Это позволяет запитать их от обычной розетки.

Чтобы избежать ударов электрическим током розетка должна быть оснащена заземлением. Это также поможет сохранить все гарантийные обязательства. Если в квартире старая проводка и есть хорошие навыки, можно кинуть провод заземления самостоятельно. Замечу, что его нельзя крепить к трубам отопления или водопровода.

Делается это следующим образом:

• на щитке следует найти шину с прикрепленными проводами. Также можно найти трубу с прикрученным или приваренным многожильным проводом;
• к этим устройствам подключают собственный многожильный провод, не откидывая те, которые уже есть;
• чтобы заземление нормально работало, сечение провода должно быть 2.5 мм. Проводник берется медный многожильный, с негорючей оболочкой.

Чтобы обеспечить защиту от перепадов напряжения, подключение реализуется через дополнительный автоматический выключатель (сетевой фильтр). Для защиты всей техники рекомендую потратиться на стабилизатор. Хороший электрик установит его в считанные часы.

Если вытяжка без вилки

Часть приборов поставляется без вилки на конце. Их шнуры заканчиваются проводами. Это делается для того, чтобы пользователь сам смог решить, как оптимально подключить оборудование. Тут возможно несколько вариантов. Первый – подключение к проводам вилки и последующая запитка от розетки.

Второй – через клеммники (Wago). Их количество берется по числу проводов. Одинаковые провода от вытяжки и щитка соединяются в одном клеммнике. Например, заземление с заземлением (желто-зеленый провод), фаза с фазой (тут может быть разный цвет), ноль с нулем (синий или голубой провод). Третий вариант – присоединение через клеммную колодку.

Подключение через клеммники считается небезопасным и так поступать не рекомендуется. Плюс, это неудобно. Если потребуется отключить прибор, отсоединить все провода будет сложнее.

Какой должна быть розетка для вытяжки

Главным параметром выбора розетки под вытяжку становится степень ее защиты. Согласно нормам электрической безопасности, для кухни подходят изделия с маркировкой IP62 и выше (обеспечивается защита от сильной струи воды).

Помимо этого, советую обратить внимание на материал. Не берите дешевый пластик, он легче плавится и быстро выйдет из строя

Не последнее значение имеет качество сборки, – тут не должно быть люфтов, иначе внутрь быстро набьется жир, пыль, копоть. И последнее – обязательное наличие «шторок». Так внутрь не попадет ничего, кроме вилки.

Чтобы выбрать место размещения розетки, ориентируйтесь на следующие правила:

• самое главное – решить, на какой высоте и где будет размещаться прибор. От этого надо отталкиваться;
• минимальное расстояние от мебели (столы, шкафы и проч.) до точки электропитания – 20 см;
• розетка не должна устанавливаться впритык к корпусу вытяжки. Необходимо отступить около 30 см в сторону;
• общая мощность кухонных приборов не должна быть выше 4 кВт. В противном случае для вытяжки придется проводить отдельную линию, что избавит от перегрузок;
• рекомендуемая высота установки – 1.8-2.0 м от пола.

Обратите внимание, что в случае со встраиваемыми вытяжками розетку можно установить в шкаф, после того, как полностью завершен монтаж мебели. При этом розетка должна быть установлена на несгораемое основание (это нормы ПУЭ)

С островными моделями сложнее, – тут питание реализуется прямым подключением к проводке, но лучше устроить точку питания под потолком. Прямое подключение не так безопасно.

Какая розетка подойдёт под вытяжку на кухне

Самым простым способом подключения вытяжки будет использование удлинителя.
Но сетевой кабель, гуляющий по пространству кухонной рабочей зоны, будет создавать постоянный дискомфорт. Он будет мешать использованию части рабочего стола. Чтобы избежать негативных эмоций, розетку устанавливают рядом с вытяжкой.

В первую очередь нужно разобраться с типом и видом электроприбора, который требуется установить. Розетки бывают:

• с заземлением или без заземления;
• накладные или встраиваемые;
• с дополнительными функциями;
• специального назначения.

В дополнительных функциях, которые позволяют отключать электроприбор с помощью тумблера, подсвечивать место соединения вилки, потребности нет. Поэтому источники тока с дополнительными и специальными функциями не используют при подключении вытяжки.

Остаётся сделать выбор между встраиваемым и накладным типом электроприбора. Чётко определить его конструкцию возможно только после определения места расположения розетки и типа подводки электрокабеля к нему. Если это будет скрытый монтаж, то нужно применить прибор такого же типа. А при прокладке проводов внутри корпусной мебели и установке источника тока в шкафу, будет актуально использование накладной розетки.

От чего зависит расположение электророзетки под вытяжку

Вопрос о том, где сделать розетку для очистителя воздуха, легко решается, если уже подобран кухонный гарнитур и вытяжка. Место, в котором будет установлена электроточка, определяется расположением мебели и техники. В инструкции к каждому воздухоочистителю указан оптимальный способ размещения электророзетки для соответствующей модели оборудования.

Сложности возникают, если нужно определить, где сделать розетку для воздухоочистителя, но сама вытяжка еще не выбрана. Каждый тип воздухоочистителя отличается от других как конструктивно, так и по способу установки:

1. Настенные. Располагаются над варочной поверхностью, на прилегающей стене.
2. Встраиваемые. Устанавливаются внутрь кухонного гарнитура.
3. Подвесные. Подвешиваются над плитой, под навесным шкафом, отличаются плоской формой.
4. Угловые. Монтируются на стену в углу, подходят для малогабаритных кухонь.
5. Островные. Устанавливаются в больших помещениях, в которых разделочный стол и плита находятся посередине кухни.

Если конфигурация оборудования неизвестна, то лучше не экспериментировать и установить точку питания стандартным способом, чтобы она подходила для любого воздухоочистителя. При выборе места для ее размещения нужно помнить, что стандартная длина шнура вытяжки составляет 80 см, соответственно, расстояние между источником питания и оборудованием должно быть меньше этой длины.

Ни в коем случае нельзя допускать, чтобы доступ к точкам питания и проводке был закрыт мебелью или техникой
. В противном случае при возникновении проблем с проводкой или точкой питания придется ломать мебель или переставлять предметы техники для устранения неполадок. Также может возникнуть пожар, который не удастся быстро потушить.

2 Правильное месторасположение

Грамотно выбрать розетку — это только часть дела. Другая же половина состоит в правильном её расположении и подключении. И для этого существуют свои нормы и стандарты, которые необходимо соблюдать не только для безопасности, но и для удобства при последующем использовании. Исходя из этого устанавливается розетка для вытяжки на кухне с соблюдением правил:

• 1. Основным и самым главным моментом является решение местоположения самой вытяжки. И уже исходя из этого можно определиться, где устанавливать розетку.
• 2. Расстояние от точки до других объектов не должно быть меньше 5 см.
• 3. От вентиляционной шахты электроточка должна располагаться на расстоянии не менее 20 см.
• 4. Чтобы во время работы плиты в розетку не попадали жар, пар, капли воды, рекомендуется не ставить её впритык или чуть ниже вытяжки, а в стороне, на расстоянии 30 см.
• 5. В строгом порядке требуется обеспечить заземление.
• 6. Если суммарная нагрузка всех электроприборов равна или превышает 4 кВт, то для вытяжки придётся проводить отдельную линию питания.
• 7. Запрещено перекрывать свободный доступ к розеткам мебелью или оборудованием и приборами, так как необходимо визуально контролировать состояние точки, а при необходимости ремонта не нужно было двигать мебель, которая на кухне зачастую представляет одно целое.
• 8. Если оборудование уже куплено, то стоит учитывать и длину его шнура. Чаще она составляет 80 см, но может быть и другой.

Воздуховод для вытяжки на кухне

2.1

Высота установки

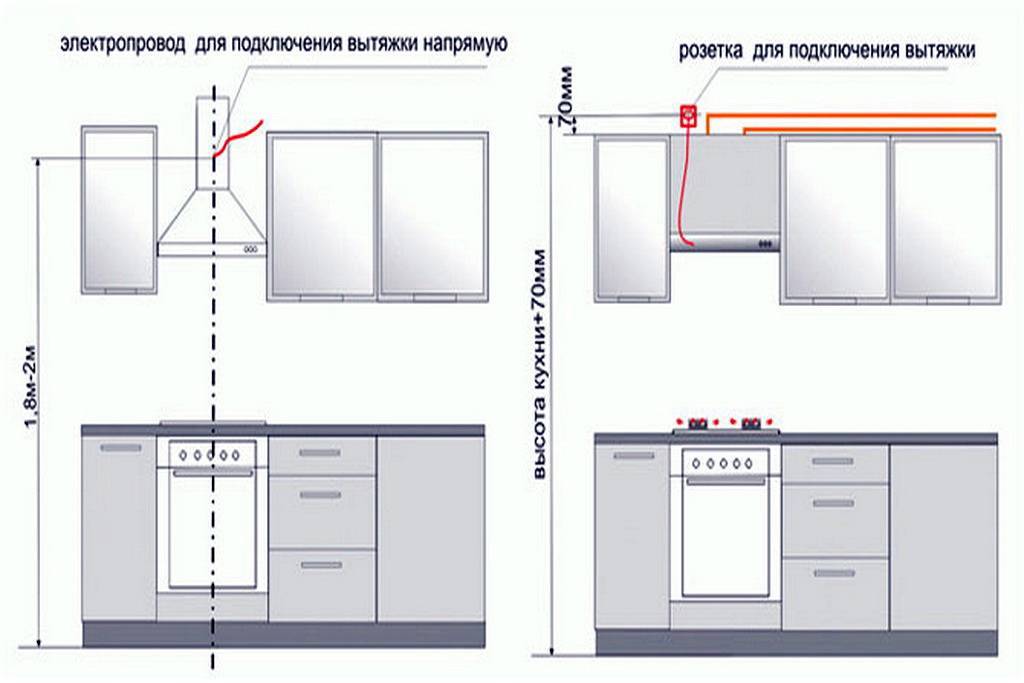

Какой должна быть высота розетки для вытяжки на кухне, строгих предписаний нет. Но рекомендуется располагать её на расстоянии от пола на 180−200 см, учитывая удобство и практичность. Если замеры проводить от столешницы или плиты, то это будет 100−110 см.

Однако, предпочтительнее предварительно определиться с тем устройством, которое будет использоваться. Дело в том, что у разных моделей или видов вытяжек может сильно отличаться само подключение. Так, выделяют четыре вида вытяжек:

• 1. Встраиваемая или встроенная — устанавливается в шкафу. В таком случае и розетку лучше расположить внутри шкафа.
• 2. Подвесная — устанавливается или под шкафчиком, или просто навешивается при его отсутствии. Где делать розетку для вытяжки в этом случае, зависит от ситуации: если шкафчик присутствует, то можно установить её внутри.
• 3. Потолочная или островная — крепится непосредственно к потолку. В этом варианте, где сделать розетку для вытяжки, решает сам владелец или мастер. Можно запитать её напрямую от линии, а можно сделать точку прямо под потолком. В любом случае это не нарушит какие-либо правила.
• 4. Наклонная, Т-образная, каминная, угловая — все они включены в одну группу и устанавливаются в зависимости от назначения. Здесь расположить розетку для вытяжки лучше в непосредственной близости от места установки.

Для чего нужен вакуумный насос для кондиционеров и что делать, когда его нет

2.2

Встроенная система

Отдельное внимание стоит уделить встроенной системе. Здесь имеет большое значение, где должна быть розетка для вытяжки такого типа

А также важно, чтобы были соблюдены все нормы безопасности. Приступать к монтажу в данной ситуации придётся после установки мебели

И здесь важно соблюсти все правила ПУЭ:

Приступать к монтажу в данной ситуации придётся после установки мебели

И здесь важно соблюсти все правила ПУЭ:

• 1. Устанавливать точку необходимо строго на несгораемую поверхность. Поэтому может понадобиться некоторая модернизация.
• 2. Подводка от основной электролинии должна быть упакована в стальную гофрированную трубку.

Можно ли подключить кондиционер к обычной розетке

Все бытовые приборы рассчитаны для питания электричеством через штекер (вилку). Учитывается максимальная нагрузка, которая зависит от материала и сечения проводки, конструкции.

При выборе подключения в розетку или в щиток нужно учитывать следующие факторы:

• Суммарная пиковая нагрузка на линию электросети. Учитываются все подключенные приборы.
• Возможность изменения схемы прокладки электропроводки. Это делают во время ремонта.
• Наличие автомата от перегрузки.
• Конструкция кондиционера. Для сплит-систем наружный блок коммутируют напрямую к электрощиту, внутренний можно подключить через розетку.

Для промышленных моделей с большой мощностью обязательно подключение без розетки напрямую к распределительному щиту, прокладывается отдельный кабель.

Способы установки

Розетка для вытяжки подвесного типа Известно несколько вариантов установки розетки под кухонную вытяжку. Их различают по следующим критериям:

• для встраиваемых модификаций вытяжных устройств;
• для образцов вытяжек подвесного типа;
• по возможности установки розетки в защитном кожухе.

В первом случае розетку для встроенной вытяжки удобнее всего расположить внутри самого навесного шкафа. Для подвесных моделей оптимально подходит зона над верхней панелью, находящаяся около воздуховода. В этом случае питающий шнур надежно скрыт за конструкцией и не портит общего вида кухни. Последний из предложенных вариантов хорош сам по себе, так как розетка надежно скрыта, ее расположение не нарушает ни одного из требований действующих стандартов.

Оптимальное место

Как говорилось выше, существует несколько вариантов установки розетки для кухонной вытяжки:

• для встраиваемых модификаций идеальным местоположением будет внутренний короб навесного шкафа, в который встроена вытяжка;
• для моделей подвесного типа — над верхней панелью, вблизи воздуховода, тогда питающий шнур будет располагаться вне района видимости;
• в кожухе воздуховода.

Чрезвычайно значима такая характеристика, как высота установки розетки под вытяжку. Профессионалы советуют производить установку на дистанции 190 сантиметров от пола либо 110 сантиметров от столешницы. Подобное решение полностью объяснимо. Идеальная высота монтажа вытяжки — на дистанции 65 сантиметров над электроплитами или варочными поверхностями и 75 сантиметров над газплитами или варочными поверхностями. Ориентировочно высота самих устройств равняется 20-30 сантиметрам. Складываем максимальные размеры и получаем 105 сантиметров. Для комфортной установки розетки оставляем 5 сантиметров. В результате оптимальным ее местоположением будет 110 сантиметров от верха столешницы.

Несмотря на то, что дистанция до розетки вытяжной системы в 190 сантиметров от пола либо 110 сантиметров от столешницы подходит для основной массы современных вытяжек и на кухнях почти любых архитектурных решений, тем не менее необходимо понимать, что это всего лишь универсальная высота, она не всегда может являться наиболее удачной непосредственно для вашего случая. Вследствие этого еще на стадии электромонтажа необходимо располагать четким планом вашей кухни с выбранным электрическим оборудованием

Тогда у вас будет возможность предельно точно вычислить идеальное место под розетку, при этом принимайте во внимание, что, как правило, длина электрошнура у вытяжки для кухни не больше 80 см в длину

Способ размещения розетки внутри мебели дает возможность спрятать электропроводку, что отвечает сегодняшнему методу устройства электрических точек. Близкое соседство электрической проводки и дерева угрожает созданием пожароопасных ситуаций.

Советы и рекомендации при расположении и установке розеток

При монтаже электропроводки и розеток на кухне стоит учитывать некоторые тонкости, знание которых поможет обезопасить от перегрузок в сети, коротких замыканий, перегревов поверхности розеток:

монтаж розеток при возможности лучше осуществлять на расстоянии 2-2,5 м друг от друга;
при определении вида и количества розеток над рабочей поверхностью стоит заранее определиться с тем, какие устройства будут использоваться здесь;
все виды электрических работ лучше осуществлять на стадии ремонта до проведения отделочных работ;

Комплекты встроенной бытовой техники стоит обеспечить отдельным УЗО (устройством защитного отключения). Оно надежно защищает от пожара из-за нарушения изоляции и от поражения током;
необходимо предусмотреть отдельную розетку для подключения дополнительных источников освещения;

в кухне должно быть достаточное количество розеток, наружных, встраиваемых, выдвижных, накладных. Встройка может осуществляться в навесных и напольных шкафах, ящиках, в столешнице или обеденном столе. При встроенной мебели удобнее использовать внутренние розетки;
для стиральной и встраиваемой посудомоечной машины можно выделить в одну группу при наличии дифференциального автомата, рассчитанного на 20 А или УЗО при общей мощности не более 4 кВт. Однако включать два этих устройства одновременно нельзя;

при том, что потребляемая холодильником мощность не очень велика, желательно выделить для него отдельную линию;
при установке отдельно стоящей настольной духовки розетки следует размещать в пространстве под духовкой на высоте около 10 см от уровня пола.

Выбор надежной схемы электропроводки, приобретение современных розеток, УЗО и дополнительных аксессуаров для монтажа потребует определенных затрат. Как подключить потолочную островную вытяжку читайте здесь.

Новые розетки могут потребовать прокладки надежной и безопасной проводки, которую нужно осуществлять до проведения отделочных работ и установки мебели.

Но какой бы ваша кухня ни была, она все же имеет несколько розеток, даже если их не видит

Розеток много не бывает. Чем больше точек питания для тех устройств, которыми насыщена любая кухня, тем лучше. А если они надежно защищены от жидкости и грязи, установлены и расположены в наиболее рациональных для этого местах и доступ к ним постоянно открыт, вашу кухню можно считать идеальной. В рамках этой темы полезно прочитать и о том, что такое встраиваемые розетки в столешницу, в фартук и  о размерах посудомоечных машин.

Как подключить кухонную вытяжку: последовательность действий

Элементы, которые будут нужны:

1. Антивозвратный клапан.
2. Монтажная пена.
3. Клей.
4. Электрическая дрель.
5. Электрический лобзик.
6. Гофра.
7. Силиконовый герметик.
8. Саморезы.
9. Дюбели.
10. Хомут.

Как уже говорилось ранее, установка вытяжки на кухне будет зависеть от ее типа и размещения шахты вентиляции. В данном случае будет рассмотрен монтаж встроенной конструкции в шкаф.

Устройство антивозвратного механизма

Схема установки обратных клапанов при горизонтальном и вертикальном движении воздуха.

1. Если есть желание произвести качественный монтаж конструкции, то нужно начинать с сооружения короба для хлопушки. Корпус может изготавливаться из алюминия. Для сооружения короба понадобится схема, которая изображена на рис. 2. Если нет времени сооружать подобную конструкцию самостоятельно, можно приобрести готовый специальный клапан, который будет открываться как бабочка. Его нужно установить перед шахтой вентиляции.
2. Для удобства корпус рекомендуется прикрепить к настенному шкафу, который располагается над плитой. В дальнейшем он будет закреплен более плотно, а все щели будут заделаны монтажной пеной. Чтобы не было резонанса, корпус приклеивается к шкафчику.
3. Прежде всего примеряется корпус хлопушки, после чего производится разметка на шкафчике под отверстия. После этого будет возможность демонтировать шкаф со стенки и вырезать в стене электрическим лобзиком отверстие под обрамление нижней части. Для этого сначала надо просверлить отверстие в середине разметки, используя большое сверло. После этого надо вставить пилу и вырезать необходимую форму в шкафчике.
4. Так же производятся отверстия во всех полочках под воздуховод. В верхней стене надо соорудить отверстие квадратной формы с запасом 4-5 мм под хлопушку.

Как подключить воздуховод на кухне?

Для упрощения установки гофры используйте решетку со специальным отверстием.

1. Для того чтобы подключить воздуховод, надо просунуть гофру в изготовленные отверстия, а в верхней стене шкафчика придать ей необходимую форму квадрата. Гофра обрезается с маленьким запасом, надрезаются углы и загибаются наружу.
2. Далее шкафчик с гофрой устанавливается на стенку. Не нужно забывать о том, что понадобится обработать все стыки воздуховода с помощью герметика на основе силикона, чтобы не уменьшалась мощность конструкции.
3. Закрепляется изготовленный короб на шкафчик. Это нужно для того, чтобы он соединял гофру с шахтой вентиляции. Он клеится на силикон, а щели больших размеров заделываются строительной пеной.
4. После этого можно устанавливать вытяжку в шкафчик. Она прикручивается на саморезы. Если вытяжка закрепляется на стенку, то нужно использовать дюбели.
5. Гофра закрепляется на вытяжке и фиксируется при помощи хомута. В данном месте герметиком соединение можно не обрабатывать.
6. Если планируется подключение вытяжки напрямую, то понадобится подсоединить конструкцию воздуховода к шахте вентиляции. Чтобы было удобно их состыковывать, надо применять решетку, которая имеет отверстие круглой формы. Наглядно такая решетка изображена на рис. 3.
7. Если используются ПВХ воздуховоды, то для их установки понадобится соединить трубы с комплектующими углами и провести до вентиляции.

https://kuhnyamoya.ru/www.youtube.com/watch?v=2ZIgi2rL67A

В процессе установки вентиляции нужно стараться сделать так, чтобы на трубе было как можно меньше изгибов. Это надо для того, чтобы оставалась хорошая тяга воздуха. При любом повороте мощность будет теряться приблизительно на 10%.
